MANUALE UTENTE A-10 ROTEL

Amplificatore Integrato Estereofonico

Geintegreerde stereoversterker

Amplificatore integrato stereo

Manuale di istruzioni

Instruktionsbok

Collegamenti ingresso preamp eduscita per diffusori

Quando effettuate i collegamenti assicuratevi di:

^+ Spagnere tutti i componenti delsystema prima di collegare qualiasi componente, inclusi i diffusori.
Spagnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccommandiamo inoltre di:

Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

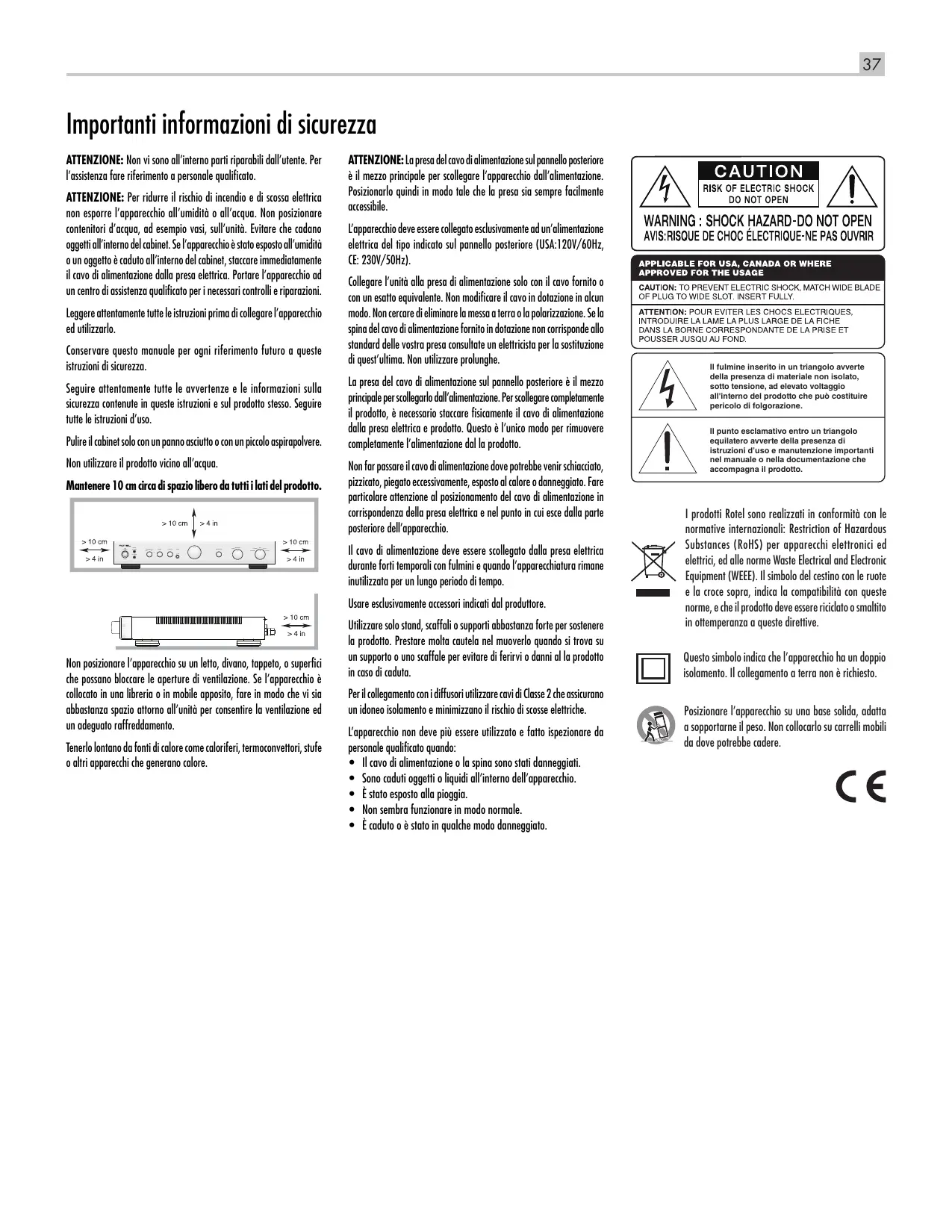

Importanti informazioni di sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparecchio all'umidità o all'acqua. Non posizionare contentitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediamente il cavò di alimentazione dallora presa elettrica. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio edutilizzarlo.

Conservare quello manuale per agli riferimento futuro a essere struzioni di sicurezza.

Seguire attentamente tutte le avventenze e le informazioni sulla sicurezza continue in queste istruzioni e sul prodotto dello. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non utilizzato il prodotto vicino all'acqua.

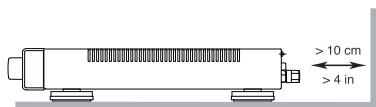

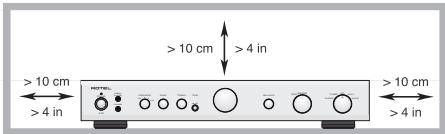

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto.

Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposto, fare in modo che vi si abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconverttori, stufe o altri apparecchi che generano calore.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apparecchio dall'alimentazione. Positurarlo quando in modo tale che la presa sia sempre fácilmente accessible.

L'apprecchio deve essere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriori (USA:120V/60Hz, CE: 230V/50Hz).

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest's ultimately. Non utilizzato prolonghe.

La presa del cavo di alimentazione sul pannello posteriori è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completeness il prodotto, è necessario staccare fisicamente il cavo di alimentazione nella presa elettrica e prodotto. Questo è l'unico modo per rimuovere completenessl'alimentazione dal la prodotto.

Non far passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato eccessivamente, esposto al calore o danneggiato.Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce nella parte posteriore dell'apparechio.

Il cavo di alimentazione deve essere scollegato alla presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

Usare esclusivamente accessori indicati dal produttore.

Utilizzare solo stand, scaffali o supporti abbastanza forte per sostenere la prodotto. Prestare molta cautela nel muoverlo quando si trovava su un supporto o uno scaffale per evitare di ferirvi o dati al la prodotto in caso di caduta.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzato il rischio di scosse elettriche.

L'apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti o liquidi all'interno dell'apparecchio.
• E stato esesto alla pioggia.
  Non sembra funzionare in modo normale.
• Écaduto o è stato in quale modo danneggiato.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS:RIQUE DE CHOC ÉLECTRIQUE-NE PAS OUVIR

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION:POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Il fulmine inserto in un triangolo averthe presentezza di materiale non isolato,除去 tensione, ad elevato voltaggio all'interno del prodotto che cui costituitere pericolato di folgorazione.

Il punto esclamativo entro un triangolo equilatoro avverte della presenza di istruzioni d'uso e manutenzione importante nel manuale o nella documentazione che accompaniesa il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significato del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottempanza a queste direttive.

Questo significato a collegamento a terra non è richiesto.

Posizione l'apprecchio su una base solida, adatta a所提供rne il peso. Non collocarlo su carrelli mobili da dove potrebbe cadere.

Sommario

Figura 1: Controli e connessioni 3

Figura 2: Collegamento ingressi e diffusori 4

Note important 5

Important informazioni di sicurezza 37

Alcune informazioni su Rotel. 38

Per Comincare. 38

Alcune precauzioni 39

Posizionamento 39

Cavi di collegamento 39

Alimentazione AC e comandi 39

Ingresso alimentazione 39

Interruttore d'accensione 1 ed indicatore 2 39

Uscite segnoli trigger 12 V 39

Collegamento segnali d'ingresso 40

Ingrezzo Phono e collegamento massa 40

Ingressi Linea 40

Collegamento di un registraratore 40

Uscite preamplificate 40

Uscite diffusori 40

Selettore diffusori 40

Selezione dei diffusori 40

Scelta del cavo diffusori 40

Polarità e fase 40

Collegamento diffusori 40

Uscita cuffia 24

Ingresso Media Player 41

Controllia audio 41

Volume 41

Bilanciamento 41

Tastoe exclusione controlli di tono 41

Controlli di tono bassi ed alte 41

Selettore ingressi 41

Selettore registratore 41

Indicatore di protezione 41

Risoluzione dei problemi 42

L'indicatore di accensione non si illumina 42

Sostituzione del fusibile 42

Nessun suono 42

Caratteristiche tecniche 42

Alcune informazioni su Rotel

La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbreviamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia diigliaia di audiofili ed amanti della musica. Proprio come vo!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità sulla compromessi.

Attraverso gli anni esta passione non si è affievolita e l'obbiettivo di realizazare apparenti di straordinario valore per veri audiofili, indipendente neloro Budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorie prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché anni abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contento di piombo negli apparentecchi rispettoando la normativa RoHS. I nostri progettisti sono continuamente impecnati a migliorare l'efficienza dei prodotti sulla per lo stato compensatore la loro qualità. Quando in standby, gli apparentecchi assorbono una minima quantità di corrente cose da soddisfare i requisiti dei più rigorosi standardi consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente attraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettoi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Per Cominciare

Grazie per aver acquistato l'amplificatore integrato stereo Rotel A10. Utilizzato in unsystema di riproduzione audio di qualità vi garantirà numerous anni di gradevole intrattenimento.

Questi modelli sono componenti di alte prestazioni dotati di innumerevoli funzioni. Ogni aspetto del loro progettto è stato ottimizzato per conservare intatta la dinamicca ed agli più piccolo dettaglio della musica. La sezione di alimentazione si avvale di un generoso trasformatore toroidale progettato da Rotel. La sua bassa impedenza d'uscita garantisce un'ampia riserva di energia alla sezione di potenza per poter produrre confacilitye anche i passaggi musicali più impegnativi. Benché più costoso, un accurato progettto della sezione di alimentazione apporta indubbivantaggi alla qualità della coproduzione.

I circuiti stampati che ospitano le circuitazioni sono disegnati seguito una particolare concezione simmetrica delle pisteosi da assicurare una perfetta corrispondenza tra i due canali. La componentistica comprende resistenze a strato metallico e condensatori in polistirolo o polipropilene nei punti più critici per assicurare la massima qualità. Tutti gli aspetti del progettoto sono stati accuratamente valutati per assicurare la più fedele riproduzione possibile.

L'utilizzo dell'A10 non potrebbe essere più semplice. Se si ha dimestichezza con quello genere di apparentecchi, non rimane che collegarlo all'impianto ed iniziare ad apprezzarne le qualità.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completeness spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un'alto cavo, il connettore adiacente o il mobile dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installmente di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti nei in Rotel saremmo lieti di rispondere ai nostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiassi altri contentatore che non sa l'imballo originale potrebbe causare seri danni al prodotto.

Se presente nell'imballo, compilate e spedire il certificato di garanzia. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisito del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che trattano segnali di bassa intensità,anche l'A10 più essere venir influenzato da ciò che lo circonda. Si eviti di posizionarlo sopra altri appearecchi ed assicurarsi che i cavi di collegamento audio non vengano a trovarsi in prossimità dei cavi di alimentazione elettrica per minimizzare il rischio di ronzii o rumori indesiderati.

L'apparecchio genera calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio sono previste per smaltire il calorie prodotto: non ostruire quando le aperture di ventilazione e lasciare almeno 10~cm di spazio libero attorno all'unità per consentire un adeguato passaggio dell'aria e prevenir surriscaldamenti.

Considerare il peso e le dimensioni dell'apparecchio. Nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sostarne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o suprimere les vibrazioni indotte dall'esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installmente dei componenti dell'impianto.

Cavi di collegamento

Assicurarsi di mantenere i cavi di alimentazione elettrica, quelli di segnale digitale ed i nomali cavi di segnale audio ben distinti e lontani tra loro per minimizzare il rischio che questi ultimi possano venir influenzati da campi magnetici e capire rumore. Utilizzato per i collegamenti audio solo cavi schermati specifici e di buona qualità. Per consigli sulla scelta dei cavi più adatti al vostro impianto, rivolgersi al proprio rivenditore Rotel.

Alimentazione AC e comandi

Ingresso alimentazione 20

L'apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivoippo sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possible riconfigurare internamente l'A10. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno dell'amplificatore sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel loro Paese.

L'A10 non assorbé excessively quantità di corrente dalla rete elettrica, tutvavia, quando possibile, insere la spina del suo cavo di alimentazione direttamente nella presa a muro senza utilizzato prolonghe. In alternatively cui quod essere impiegata una presa multipla (comunente chiamata "ciabatta") di buona qualità ed in grado di sostortare le currenti richieste da tutti gli apparecchi collegati.

Se si prevede di non utilizzato l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è Buona precauzione scollegare dalla presa elettrica il cavo di alimentazione dell' amplificatore e degli altri componenti dell'impianto.

Interruttore d'accensione 1 ed indicatore z

Premere il pulsante d'accensione 1 sul frontale per attivare l'amplificatore. L'indicatore 2 immediatamente sopra diesso di illumina quando l'apparecchio è acceso. Ripremere il pulsante per spegnere l'amplificatore.

L'amplificatore è dotato di uscite per segnali Trigger 12V (descritte più avanti) che permettono di accendere/spegnere contemporaneamente all'A10 altri apparetti predisistosti.

Uscite segnoli trigger 12 V

Alcuni componenti audio possono essere attivati quando ricevono una tensione ad un loro specifico ingresso. Le due uscite Trigger 12V sul retro dell'A10 forniscono esta tensione accendendo l'amplificatore. Collegare queste uscite ai corrispondenti ingressi degli altri componenti con un cavo a due poli terminato con connettori mini-jack mono da 3,5mm . Specnendo l'amplificatore la tensione viene a mancare e contemporaneamente gli apparecchi collegati si disattivano.

Collegamento segnali d'ingresso

Vedi Figure 2

NOTA: Per prevenir rumori ancche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell'impianto siano spenti prima di effettuare agli tipo di collegamento.

Ingresso Phono [15] e collegamento massa [14]

Collegare i cavi audio provenienti dal giradischi a queste prese prestando attenzione a non invertire i canali sinistro e destro. Se il giradischi è dotato di un terzo conduttore di massa, per minimizzare il ronzio collegare quest'ultimo al terminale GND a bianco delle prese di segnale.

Ingressi Linea 16

Gli ingressi denominati CD, TUNER ed AUX 1-2 dell'A10 sono tutti 'ingressi linea' con caratteristiche equivalenti. A queste prese possono quindi essere collegati non sololettori cd o sintonizzatori, maanche agli altri tipo di dispositivo audio analogico con uscita ad alto livello o linea.

Esegundo i collegamenti dei segnali provenienti delle sorgenti è necessario rispetto la distinzione tra i canali sinistro e destro. A questo scopo le prese sul retro dell'amplificatore sono identificare da colori diversi: bianco per il canale sinistro (left) e rosso per quello destro (right). Utilizzato unicamente cavi schermati audio di buona qualità. Il rivenditore Rotel pourrait consigliare i cavi più adatti alle caratteristiche dell'impianto.

Collegamento di un registraratore 17

Vedi Figura 2

Gli ingressi 'Tape In' e le uscite 'Tape out' sono destinate a qualsiasi apparecchio di registrazione con equivalenti ingressi ed uscite audio analogiche ad alto livello o linea.

Quando si collega un qualsi asi registraratore, rammentare che le sue uscite devono essere inviateagli ingressi dell'A10,mentre ai suoi ingressi vanno collegati i segnali provenienti delle uscite dell'amplificatore. Come per gli altri componenti, rispettoare la distinzione tra i canali sinistro e destro collegando alla prese bianche il canale sinistro (left) ed a quale rosse il destro (right). Utilizzare unicamente cavi schermati audio di buona qualità.

NOTA: Le uscite Tape non vengono influenzate delle regolazioni di volume e bilanciamento e neppure dai controlli di tono. Il segnale presente a queste uscite rimane sempre invariato.

Uscite preamplificate 18

L'A10 possie de una copbia di uscite preamplificate alle quali è sempre presente il segnale della sorgente selezionata. A queste è possibile collegare un secondo amplificatore integrato o un finale di potenza per pilotare, ad esempio, una copbia di diffusori in "bi amplificazione passiva" (senza ausilio di crossover elettronico), oppure una seconda copbia situata in un'alto ambiente.

NOTA: Ogni regolazione apportata a volume, bilanciamento ed ai controlli di tono modifica il segnale disponibile alle uscite preamplificate.

Uscite diffusori 1920

Vedi Figura 2

Selettore diffusori 4

L'A10 è dotato di due gruppi di morsetti marcati "A" [19] e "B" [20] per il collegamento di altrettante coppie di diffusori. Il selettore "Speaker" [4] sul pannello frontale consente di scegliere se attivare l'une o l'altra coppa di diffusori o entrambé (A+B).

Selezione dei diffusori

Se si preve de collegare ed impiegare una sola coppia di diffusori alla volta, la loro impedenza nominale più essere di 4 ohm. Al contrario se si utilizzato contemporaneamente entrambè le coppie A e B, è necessario che la loro impedenza non sia inferiore a 8 ohm. Il dato nominale dei diffusori è un'indicazione di massima, in quanto l'impedenza non è costante a tutte le frequenze. Nella pratica solo pochissimi diffusori possono rappresentare un reale problema per quello amplificatore. In caso di dubbi, contattare il rivenditore Rotel.

Scelta del cavo diffusori

Per il collegamento tra amplificatore e diffusori utilizzato un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell'impiano. Qualsiasi tipo di cavo cui sierecco utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivement disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliorie prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potrà consigliare in base alle caratteristiche dell'impiano.

Polarità e fase

La polarità dei collegamenti (correcto orientamento dei conduitori positivo e negativo) delve essere sempre rispetto e risultare per tutti i diffusori uguali affinché si trovino in fase. Se per erre si inverte il collegamento positivo e negativo sono di uno solo di essi, la gamma Bassa risulterà peu incisiva e l'immagine compromessa. Per agevolare l'identificazione dei poli, nei cavi per diffusori i conduitori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell'isolante esterno leggermente diversa. Identificare i conduitori positivo e negativo ed assicurarsi di collegare agli diffusore rispettoando la corretta polarità.

Collegamento diffusori

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell'impiano siano spenti. L'A10 possiede sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per altrettante coppie di diffusori. In Europa la legislazione vigente impedisce l'uso di morsetti capaci di accettare spinotti a banana, pertanto sugli appearechi previsti per quosti mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.

Stendere il carrvo della lunghezza necessaria al collegamento di ciascuno dei diffusori versusl amplificatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell'impianto per l'accesso alle connessioni posteriori.

Se si utilizzano terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quando spellarne le estremità per esporre il conduattro. Prestare molto attenzione a non tagliareanche il conduattro quando si incide la guaina. Svitare (in senso antorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, inceve, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo.

NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente.

Uscita cuffia 12

La presa dell'uscita cuffia accetta spinotti mini-jack stereo da 3,5mm . Inserendo lo spinotto non si disattivano i diffusori. Per fare quello agire sulla manopola Speaker 4 portandola in posizione 'Off'. La sorgente viene determinata dal selettore ingressi e dal selettore registratore 10. Per ascoltare la sorgente sceltatramite il selettore ingressi è necessario che il selettore registratore si trovi in posizione 'Source'. Nella posizione 'Tape' il segnale che si ascolta è quello proveniente dal registratore, indipendentamente alla sorgente scelta col selettore ingressi.

NOTA: Poiché l'efficienza di diffusori e cuffie più essere molto diversa, ridurre sempre il volume ruotando la manopola in senso antiorario prima di collegare o scollegare le cuffie.

Ingresso Media Player

L'ingresso Media Player sul frontale dell'amplificatore accetta spinotti minijack stereo da 3,5 mm ed è utile per collegare rapidamente dispositivi audio portatili comelettori cd o riproduitori multimedialiattraverso la rispettive uscite cuffia. Si noti che queste uscite sono sempre dotate di un controllo di volume che occorre regolare in modo opportuno, ovvero non esserepletamente azzerato (o comunique troppo basso), né eccessivamente elevatoosi da saturare l'ingresso dell'amplificatore con seguenti forti distorsioni.Per riproduire il segnale del dispositivo collegato, selezionare I'ingresso AUX2 con la manopola 11

NOTA: Inserendo uno spinotto mini-jack nella presa frontale Media Player vengono disattivati gli ingressi AUX 2 sul retro. Viceversa togliendo lo spinotto si riattivano gli ingressi posteriori AUX 2.

Controlli audio

Volume

La manopola del volume determina il livello d'ascolto. Ruotandola verso destra il livello aumento, verso sinistra diminuisce.

Bilancimiento 9

Tramite il bilanciamento è possibile ritoccare l'emissione dei canali sinistro e destro avantaggio di uno dei due. In condizioni normali la manopola dovrebbe essere lasciata in posizione centrale, tuttavia in caso di lievi differenze di livello tra i canali dovuti alla sorgente oppure se la posizione d'ascolto non è perfettamente equidistante da ciascuno dei diffusori, più essere utile correggere il bilanciamento. Ruotando la manopola in senso antiorario si avvantaggia il canale sinistro riducendo leggermente l'emissione del destro, viceversa girandola in senso orario.

Tasto esclusione controli di tono 7

Con il tasting Tone non premuto i circuiti dei controlli di tono vengono totalmente escludi dal percorso del segnale per la massima purezza del suono. Si consiglia pertanto di lasciare il tasting costamente in但这a posizione se non si intende utilizzarli e premerlo solo nel caso si desideri regolare le frequenze basse e/o alte.

Controll di tono bassi ed alto 56

Premendo il tasting Tone [7] si attivano i circuiti di controllo di tono dell'A10, utili a correggere il bilanciamento tonale del suono riproduotto. Ruotando le manopole 'Bass' [5] e/o 'Treble' [6] in senso orario si esaltano le frequenze basse e/o alte, ruotandole in senso antiorario si attenuano.

Unsystema hi-fi di qualità perfettamente ottimizzato dovrebbe essere in grado di riproduire un suono naturale perché si interventire sui controlli di tono che vanno quando utilizzati solo per correggere lievi sbilanciamenti di tonalità dovuti più che altri alle differenti registrariazioni. Un eccessivo intervento in esaltazione delle frequenze basse e/o alte (manopole ruotate in senso orario) puòoltutto risultare pericoloso per il correttto funzionamento via dell'amplificatore, sua soprattutto dei diffusori, richiedendo notevoli erogazioni di potenza che da un lato possono sovraccaricare il primo e dall'alto sollecitare nelle modo i secondi.

Selettore ingressi 11

Questa manopola selezione l'ingresso della sorgente che si desidera riproduire. Allo stesso tempo il segnale della sorgente viene inviato alle uscite preamplificare ed a quale per la registrazione (Tape Out). Per ascoltare il segnale della sorgente selezionata è necessario che il selettore del registratore (vedi voce seguente) sia in posizione 'Source'.

Selettore registratore

Con la manopola in posizione 'Source' Il segnale riproduotto è quello definito tramite il precedente selettore ingressi che viene inviatoanche alle uscite 'Tape Out' ed a quale preamplificate. Per ascoltare il segnale proveniente da un registratore collegato alle prese 'Tape In' ruotare la manopola in posizione 'Tape'. Il segnale del registratore è disponibile alle sole uscite preamplificate.

Il segnale disponibile alle uscite 'Tape Out' è sempre e solo quello della sorgente scelta col selettore ingressi. Registrandotramite un componente che dispon di una vera funzione monitor (ad esempio un registratore a tre testine),ruotando la manopola del selettore registratore da Source' a 'Tape' è possibile confrontare la qualità del segnale inviato al registratore (posizione Source) con quello appena registrato e letto immediamente dopo alla testina di solagettura (posizione Tape).

Indicatore di protezione

L'A10 è dotato di protezioni sua termiche, sua contro sovracorrenti in uscita per salvaguardare l'amplificatore in condizioni di funzionamento estreme o di malfunzionamento. I circuiti di protezione sono indipendenti da quelli audio e pertanto non influscono sulle prestazioni sonore. Le protezioni controllano la temperatura dei dispositivi finali ed eventualmente disattivano gli stadi di potenza quando il calore prodotto superi i limiti di sicurezza.

Difficilmente si vedra mai quello indicatore illuminarsi, tuttavia in caso di problemi l'amplificatore cessa di funzionare e l'indicatore diventa rosso per segnalare l'avvenuto intervento delle protezioni.

Qualora ciò si verificchi, spegnere l'apparecchio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l'intervento delle protezioni. Riaccendendo l'amplificatore i circuiti di protezione si resettanto e l'indicatore luminoso diventa blu.

Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadeguata. In casi più rari, intervengono quando l'impedenza dei diffusori assume valori molto bassi oppure allamente reattivi. Se dovessero ripetutamente intervenire sensa che si era riusciti ad individuire e correggere il problema, contatterile il rivenditore Rotel per assistenza.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quando determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolverve il problema, provare con i suggerimenti qui riportati.

L'indicatore di accensione non si illumina

L'indicatore che segnala l'accensione dovrebbe illuminarsi agli volta che l'apparecchio viene collegato alla rete elettrica ed accesso. Se non si illumina controllare la presa di alimentazione con un'alto apparecchio elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interrottore disattivato.

Sostituzione del fusibile

Se un'alto dispositorio elettrico collegato alla stessa presa di alimentazione funziona regolarmente nelle l'indicatore ed il display frontale non si illuminano più aver acceso l'amplificatore, con agli probabilità si è interrogato il fusibile di protezione interno. In tale eventualità contattare il rivenditore Rotel per la sostituzione del fusibile.

Nessun suono

Controllare se l'apparecchio che fornisce segnale all'ingresso dell' amplificatore funziona correttamente. Assicurarsi che i collegamenti del segnale audio siano corretti. Verificare che effettivamente selezionato l'ingresso al quale viene fatto pervenire il segnale. Esaminare i collegamenti tra l' amplificatore ed i diffusori.

Caratteristiche tecniche

Potenza d'uscita continua (20 - 20.000 Hz, < 0,03%, 8 ohm)	40 watt per canale
Distorsione armonica totale (20-20.000 Hz)	< 0,03% alla potenza dichiarata, 1/2 potenza o 1 watt
Distorsione d'intermodulazione (60 Hz : 7 kHz, 4:1)	< 0,03% alla potenza dichiarata, 1/2 potenza o 1 watt
Risposta in frequenza
Ingresso Phono	20 Hz - 15k Hz, ± 0,3 dB
Ingressi Linea	10 Hz - 40k Hz, ±1 dB
Fattore di smorzamento (20 - 20.000 Hz, 8 ohm)	180
Sensibilità ingresso / Impedenza
Ingresso Phono	2,5 mV / 47k ohm
Ingressi Linea	150 mV / 24k ohm
Livello sovraccarico ingressi
Ingresso Phono	180 mV
Ingressi Linea	5 V
Livello uscite preamplificare / Impedenza	1 V / 470 ohm
Controlli di tono Bassi / Alti	± 6 dB a 100 Hz / 10k Hz
Rapporto S/R (pesato "A" IHF)
Ingresso Phono	80 dB
Ingressi Linea	100 dB
Alimentazione
USA:	120 Volt, 60 Hz
Europa:	230 Volt, 50 Hz
Assorbimento	220 watt
Dimensioni (L x A x P)	430 x 72 x 342 mm
Altezza pane lto frontale	60 mm
Peso (netto)	5,9 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti nella preavviso.
