MANUALE UTENTE XS 271EV NEW POL

La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attendamente le istruzioni per l'uso prima dell'allicciamento e dell'utilizzo della macchina.

La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio.

In caso di vendita, oppure di cessione dell'asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore ancile libretto delle istruzioni per l'uso.

INDICE

NOTE E CONSIGLI PER L'UTILIZZATORE 11-13

Dati tecnici 11

DESCRIZIONE DELLA MACCHINA 13

INSTALLAZIONDE DELLA MACCHINA 14-15

• Installazione 14
• Messa in piano del'asciugatore 14
  Collegamento del tubo di evacuationia aria 14
  Collegamento all'impianto elettrico 15

UTILIZZO DELLA MACCHINA 15-17

• Descrizione delle funzioni 15
  • Oblo 16
  Perasciugare la biancheria correttamente 16
• Precauzioni per tessuti 16
• Tabella programmi 17
  Pesi biancheria 17

MANUTENZIONE 18

Pulizia del filtro 18
- Individuzione guasti 18
- Soluzione dei problemi 18
- Accessori optional 18

NOTE E CONSIGLI PER L'UTILIZZATORE

DATI TECHNICI

Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	57.0
Capacità Max		7 kg (asciutto)
Potenza Nominale		vedi targhetta caratteristiche
Tensione		vedi targhetta caratteristiche

MODELLO:

NUMERO DI FABBRICAZIONE:

DATA D'ACQUISTO:

NOTE E CONSIGLI PER L'UTILIZZATORE

L'uso di quello appearecchio dovrà essere quello di asciugatore per uso domestico agli altri utilizzato è da considerarsi improprio e quindi pericoloso.
Conservare il presente manuale d'uso sempre vicino al'asciugatrice in modo da poterlo consultare rapidamente se necessario.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio cui si racciano.
Alla conspicna dell'elettrodomestico, verificare che risulti

indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.

• Durante il ciclo d'asciugatura, l'aria della stanza viene convogliata atraverso il lato posteriore dell'elettrodomestico. Non coprire l'asciugatrice con biancheria o altri.
  Nel posizionare l'apparecchio assicurarsi che il cavo di alimentazione non subisca piegature ne compressioni e sua accessibile, per eventuali interventi.
  Si ricordi che durante il ciclo

d'asciugatura, il vetro dell'oblo e il tubo di scarico si scalderannoanche fino ad una temperatura di 60^ .Non toccare queste parti prima della fine del ciclo di raffreddamento.

E' vietato l'uso della macchina ai bambini, se non sorvegliati.
Non far mai asciugare capi che siano stati a contatto di agenti chimici come ad esempio fluidi di pulitura a secco.

Sono infatti di natura volatile e potrebbero causare esplosioni.

Non far asciugare capi con

Non attaccare oppure staccare la spi- na dalla presa della corrente elettrica con le mani bagnate.

La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.

E' vietato collegare la macchina alla presa elettrica utilizzato prolonghe o spine multiple.

Non esporre l'apparecchio ad agenti atmosferici.

Esegundo le revisioni o le pulizie ricordarsi di staccare l'apparecchio alla presa della corrente elettrica.

Nel caso si voglia staccare la macchina alla presa della corrente non tirare il cavo elettrico ma la spina.

NOTE E CONSIGLI PER L'UTILIZZATORE

gomma espansa o parti in gomma, in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l'elettrodomestico stesso.

Se l'elettrodomestico viene venduto o regalato, si ricordi di conseignare ancH che presente manuale che consentir al successivo proprietario di utilizzato l'asciugatrice in modo corretto e sicuro.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni ef

fettuate da non professionisti
posso nco provocare seri danni e tolgono il diritto alle riparazioni di garanzia.

Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
Centrifugare o strizzare bene la biancheria prima di caricarla nell'asciugatore. La biancheria ben centrifugata si

asciughera piu in fretta.

Pulire bene ilchiogni volta che si utilizza l'asciugatrice, in modo da garantire una perfettata circolazione dell'aria.

LA DITTA PRODUTTRICE DECLINA QUALSIASI RE-SPONSABILITA PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

DESCRIZIONE DELLA MACCHINA

La macchina è un elettrodomestico che asciuga agli tipo di tessuto quando Lei vuole.

La struttura é stata realizata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano ri-manere inalterate nel tempo.
Il motore e tutte le parti in mo

vimento sono state studiate e realizzate in modo da garantire il massimo della silenzità.
Il pannello comandi racchiude in se la possibilità di utilizzare

facilitmente tutte le asciugature desiderate.

L'oblo molto ampio facilità il carico e scarico della biancheria.

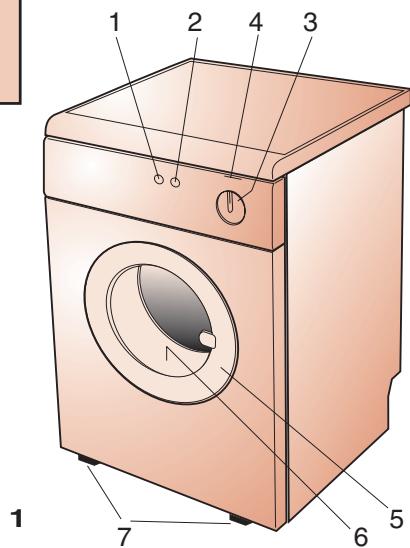

1 - Pulsante ON/OFF
2 - Pulsante asciugatura delicata o energia
3 - Manopola regolazione tempi di ascugatura
4 - Spia di controllo asciugatore acceso
5 - Oblo
6 - Filtro
7 - Piedini registrabili

8 - Sbocco di scarico
9 - Raccordo di accoppiamento
10-Tubo di scarico
11- Supporto tubo

INSTALLAZIONE DELLA MACCHINA

INSTALLAZIONE

L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persona e cose.

Installare l'asciugatore vicino una finestra per facilitare l'evacuazione dell'aria umida.
Utilizzato il tubo di evacuatione dell'aria per evitare la condensa e fissarlo nel foro A situato nella parte posteriore in basso della macchina (fig. 3).
Non copriré mai le prese dell'aria poste dietro il vostro apparecchio.

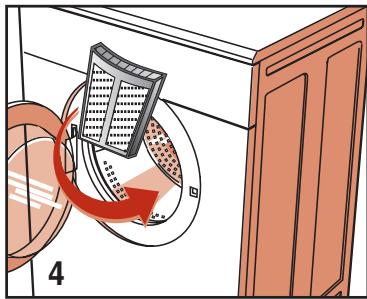

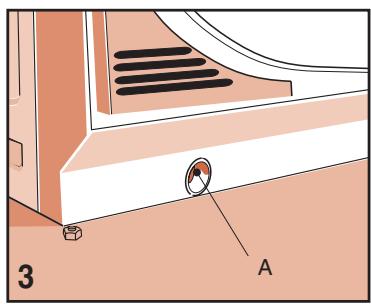

Mettere il filtro nella posizione

diutilizzato(fig.4).

Pulire l'interno del cestello di

asciugatura con un panno umido pertogliere l'eventuale polvere che vi si deposita.

MESSAGE IN PIANO DELL'ASCIUGATORE

Piedini regolabili. Mettere l'asciugatrice in posizione verticalie in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descripto

Sollevare leggermente la macchina.

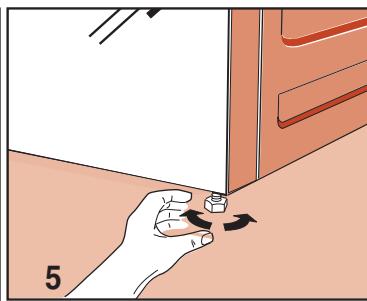

Regolare i piedini all'altezza giusta (fig. 5).

(Non svitare troppo i piedini e non usare cacciaviti.)

Abbassare la macchina.

Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fissaggio al suolo.

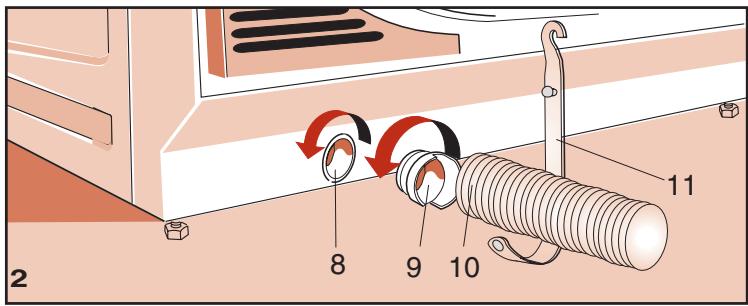

COLLEGAMENTO DEL TUBO DI EVACUAZIONE ARIA

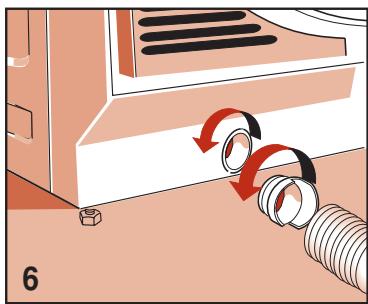

Collegare il tubo di scarico aria allo sbocco di scarico sul retro dell'asciugatrice (fig.6).

Collegare un'estremita del tubo al raccordo fornito.
Girare il raccordo (insieme con il tubo) in senso antiorario nello sbocco di scarico sull'asciugatrice.
Spingere il tubo fuori dal retro della macchina a sinistra o a de

stra atraverso la nicchia sul fondo del cassone della macchina.

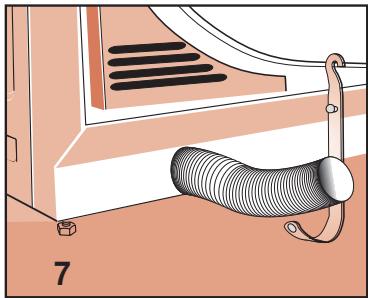

Posizione l'altra estremità del tubo in prossimità di una finestra o di uno sbocco di ventilazione verso l'esterno. Se ciò non fosse possibile, accertarsi che il locale sia ben ventilato quando la macchina viene utilizzata. Serviri del supporto fornito per fissare il tubo (fig. 7).

Importante: Il tubo di scarico aria deve essere collegato anche se l'aria non viene scaricata all'esterno perché altrimenti l'asciugatrice riassorbe l'aria umida scaricata e prolonga il ciclo d'asciugatura. L'aria umida può inoltre danneggiare l'asciugatrice. Dal tubo di scarico aria viene scaricata solo aria calda e umida che di per se non è pericolosa, ma che comunique non deve essere diretta verso persone, animali, piante.

Importante: L'aria in uscita non deve essere scaricata in un condotto che sua utilizzato per lo scarico dei fumi generati da apparecchi che bruciano gas o altri combustibili.

INSTALLAZIONE DELLA MACCHINA

Accertarsi che la tensione elettrica individata nei dati tecnici della targhetta posta sul retro dell'apparecchio, corrisponda a quella della rete elettrica.
A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interruptore onnipolare.
Salvavita, cavi elettrici e presa della rete devono averaparametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.
La presa di corrente alla quale viene allacciata la macchina deve essere munita di

messa a terra. In caso contrario, il produttore declina qualsiasi responsabilita per eventuali incidenti (fig. 8).

Se il cavo d'alimentazione è danneggiato in quale modo, contattare il centro di as

sistemza tecnica specializzato.

E' vietato allacciare l'asciugatore alla rete attraverso elementi indiretti come prolonghe e prese multiple.
Posizione l'apparecchio in modo che il cavo alimentazione suavenientemente accessibile in modo da poterlo di-sconnette in caso di necessità.

Importante: Alla fine del ciclo di asciugatura, scollegare l'asciugatrice alla rete per impedire che un bambino possa eventualmente metterla in funzione.

UTILIZZO DELLA MACCHINA

DESCRIZIONE DELLE FUNZIONI

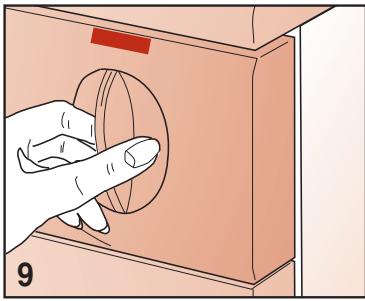

Manopola regolazione tempi di asciugatura: Ruotare la manopola per selezionare i tempi di asciugatura desiderati (fig. 9).
(vedere tabella programmi per la scelta del programma in base al tipo di tessuto)
Alla fine di ciascun ciclo, ci sare un periodo di raffreddamento di 4-5 minuti durante il quale la macchina rimarrà accesa.

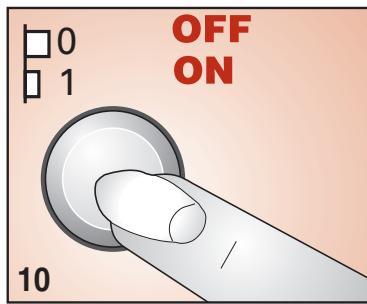

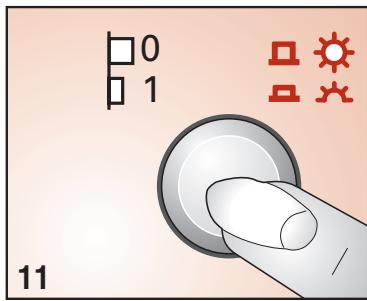

Pulsante ACCESO/SPENTO (ON/OFF): Premere quello pulsante per collegare la macchina alla rete elettrica e non per avviarla. (fig. 10).

■ Pulsante asciugatura delicata o energia: premendo quello pulsante si può scegliere il tipo di asciugatura che verrà effettua: Energica o delicata (fig.11).
SPIA: Rimane accesa in modo continuo durante il ciclo d'asciugatura.

In modo intermittente prima che sia impostato il programma, e a fine ciclo asciugatura contemporaneamente ad un segnale acustico intermittente.

UTILIZZO DELLA MACCHINA

OBL

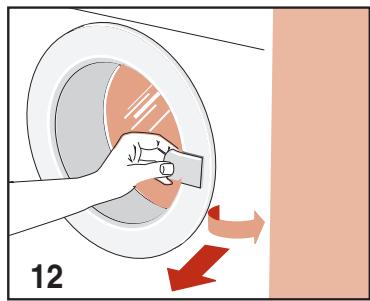

L'asciugatrice è del tipo a carico frontale. Tirare la maniglia in avanti perché forzure, quando aprire delicatamente l'oblò. La macchina si arrresta quando viene aperto l'oblò durante il ciclo d'asciugatura. Il cestello continua a girare, poi rallenterà fino ad arresto completo.

Important:

• Durante il ciclo d'asciugatura, la biancheria sare naturally calda.

La biancheriaiene raffreddata durante il ciclo di raffreddamento (Ultimi 4-5 minuti di ogni ciclo).

Fare molta attenzione nell'apri-re l'oblò durante la fase di asciugatura per evitare bruciataure a causa del vapore caldo o della biancheria stessa.

PER ASCIUGARE LA BIANCHERIA CORRETTAMENTE

Seguire i seguenti punti:

A

Centrifugare la biancheria.

B

Dividere la biancheria per tipo o per fibre di tessuto.
Chiudere cerniere e allacciare bottoni, ricordandosi di vuotare le tasche dei capi d'abbligamento.
Rivoltare i pullover.

C

Aprière l'oblo.
Caricare la biancheria nel cestello, ricordando di caricare le lenzuola da un angolo.
Si raccomanda di caricare capi piccoli e grandi insieme.

D

Chidere l'oblo.
Asciugarsi le mani (non toccare mai apparecchiature elettriche con le mani bagnate).
Verificare che il pulsante ON/OFF sia su OFF.
Inserire la spina nella presa elettrica.

E

Accertarsi che il selettore programmi sia posizionato su STOP, premere il pulsante ON/OFF e dello segnale acustico impostare il programma prescelto. (Vedere tabella programmi)
A Anything to the macchina partirà e la spia rimarra accesa in modo continuo.

IMPORTANT:

• Quando si desidera cambiar il programma in esecuzione.
• Quando si desidera aggiunge- re la biancheria a ciclo asciugatura iniziato.
• Quando per qualsiasi ragione si verifica un'interruzione del'alimentazione elettrica, durante l'asciugatura.

Per far ripartire la macchina è necessario posizionare la manopola su STOP, attendere che la spia smetta di lampeggiare e quando reimpostare il programma desiderato.

Allafine delciclo d'asciugatura, se ilselettore non viene girato su

STOP o se il pulsante ON/OFF non è stato posizionato su OFF, la macchina effettuerà in auto matico il ciclo antisgualcitura con simultanea segnalazione acustica.

F

Dopo aver molto la biancheria asciutta, pulire ilhetto nel modo seguente:

• sollevare il filtro;
• aprirlo e pulirlo con una spazzola morbida;
• chiudero erimetterlo in sede;
• ilchio dovrè essere lavato periodicamente con acqua saponata per rimuovere anche le più piccole particelle.

Scollegare la spina alla pre-sa.

PRECAUZIONI PER TESSUTI

In caso di dubbi sul tipo di tessuto, controllare l'etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.

Per evitare l'electricità statica sui capi, durante i cici di risciacquo della lavatrice usare un ammorbidente. Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.

UTILIZZO DELLA MACCHINA

LABELLA PROGRAMMI

PROGRAMMA A CONTROLLO ELETTRONICO
Cotone Lino	kg 7,0	Extra secco		+S.	Sintetici Delicati Tessuti Misti	kg 3,5	Extra secco
		Asciugatura da armadio					Asciugatura da armadio
		Asciugatura da ferro					Asciugatura da ferro
		Asciugatura un po umida					Asciugatura un po umida
PROGRAMMA A CONTROLLO TIMER
Cotone / Lino			Sintetici / Delicati			Tessuti misti
kg.3,5			kg.3,5			kg.2,5
40'-60'	20'-40'		40'-60'	20'-40'		40'-60'	20'-40'

ASCIUGATURA ENERGICA

ASCIUGATURA DELICATA

Importante: Il tempo di asciugatura dipende da diversi fattori: peso, dimensione dei capi, tipo di tessuto, umidità. I capi ben strizzati asciugano prima. Per evitare che i capi sgualciscano, non sovraccaricare l'asciugatrice.

PESI BIANCHERIA

I pesi indicati sono approssimativi e possono variar a seconda del processo di lavorazione, qualita e finitura.

Biancheria da fatto
Coperta imbottita	700 g
Lenzuola	550 g
Lenzuola di sopra	600 g
Federa cuscino	180 g
Lino per la casa
Asciugapiatti	90 g
Asciugabicchieri	70 g
Asciugamano grezzo	20 g
Salvietta bagno	200 g
Altri capi di biancheria
Accappatoio	1200 g
Salvietta bagno
Abbigliamento uomini
Camiccia lava e indossa	250 g
Canottiera (senza maniche)	120 g
Fazzolletti
Abbigliamento donne
Camiccia grande	1000 g
Tovaglioli	80 g
Sottoveste
Camiccia da notte
Pigiana
Fazzolletti

MANUTENZIONE

PULIZIA DEL FILTRO

Per garantire risultati ottimali di asciugatura in anni circostanza, ricordare che ilchio deve essere sempre pulito. Ricordare di controllare e pulire ilchio后再o agli ciclo d'asciugatura.

Important:

Pulire il filtro solo a macchina fredda! Per la pulizia del filtro seguire questa procedura:

Apriere l'oblo.

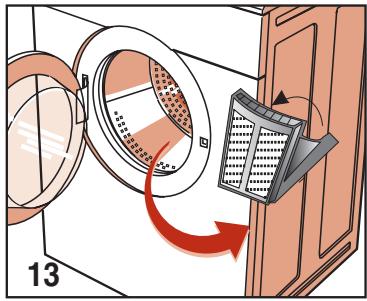

Tenere il filtro con entrambe le mani e spingere verso l'alto per toglierlo.
▼ Allargare leggermente il bordo superiore del filtro ed apriere il filtrto.
Togliere la lanugine.

Chiudere il filtro accertandosi che la chiusura ritorni in posizione corretta.
Pulire le guide di scorrimento del filtrlo della macchina se necessario con un aspirapolvere.
Posizione are il fatto sulle sue guide di scorrimento (fig. 13).

INDIVIDUAZIONE GUASTI

Tutte le apparecchiature elettriche sono soggette a guasti. Si ricordi che in queste casi si dovrà chiamare un elettricista qualificato. Potrete comunique risolverve voi stessi molti dei problemi che si verificano.

Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la machine alla rete d'alimentazione.

Prima di chiamare il nostro Centro Assistenza, verificare i punti di seguito indicati.

SOLUZIONE DEI PROBLEMI

Se la macchina non parte

assicurarsi che:

1) Verificare di aver effettuato il collegamento all'alimentazione di rete.
2) Verificare che la presa sia efficiente:

2a) è saltato il fusibile? (Il controlo è facile, basta collegare un'altra apparecchiaatura come una lampada da tavolo).
2b) Sono state seguite tutte le istruzioni del manuale

d'istruzioni?

Se la macchina non parte

assicurarsi che:

1) L'oblo è stato chiuso correttamente.

La biancheria non si asciuga

assicurarsi che:

1) E' possibl e che il tubo scarico aria sua piegato o ritorto.
2) E' possible che il filtrio sua intasato. (Si ricordi che quando si apree I'obl, le parti interne dell'asciugatrice e la biancheria posso sono essere molto calde).

Se dopo l'esecuzione delle funzioni descripte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesamente di communicates il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all'opereatore dell'assistenza tecnica di procurarsi le parti di ricerca necessarie e, quindi, garantisco una veloce ed efficace esecuzione della riparazione.

ACCESSORI OPTIONAL

È disponibile presso il vostro venditore l'accessorio per completinga la diversa installatione che vi permetterà di fissare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare quello montaggio vi sare a consigliato dal vostro installatore

ENGLISH

Dear Customer,

Si laMahonina no parte

• Controle que:

ACCESORIOS OPCIONALES
