MANUALE UTENTE PST 8000 PEL BOSCH

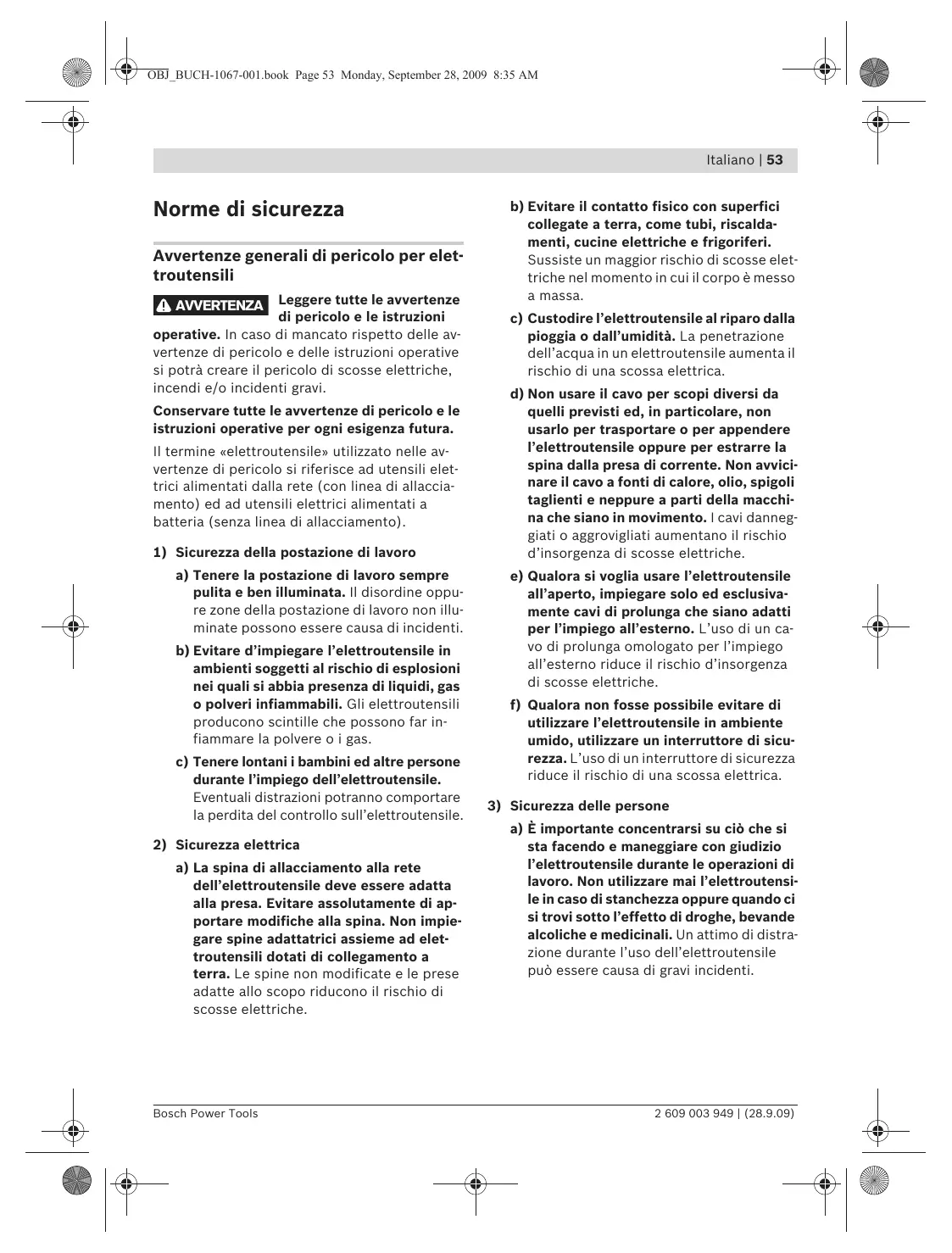

OBJ_BUCH-1067-001.book Page 53 Monday, September 28, 2009 8:35 AM Italiano | 53

Norme di sicurezza it

Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). 1) Sicurezza della postazione di lavoro a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. 2) Sicurezza elettrica a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. 3) Sicurezza delle persone a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti.

2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 54 Monday, September 28, 2009 8:35 AM

54 | Italiano b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

4) Trattamento accurato ed uso corretto degli elettroutensili

c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato.

d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

2 609 003 949 | (28.9.09)

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione.

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Bosch Power Tools

OBJ_BUCH-1067-001.book Page 55 Monday, September 28, 2009 8:35 AM Italiano | 55 g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. 5) Assistenza a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per seghetti alternativi f Tenere l’apparecchio per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. f Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente. f Avvicinare l’elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l’utensile ad innesto si inceppa nel pezzo in lavorazione. f Accertarsi che durante l’operazione di taglio il piedino 5 sia ben posato. Una lama con un’angolatura impropria può rompersi oppure provocare un contraccolpo.

f Utilizzare esclusivamente lame intatte ed in perfetto stato. Lame piegate oppure non affilate possono rompersi oppure provocare un contraccolpo. f Dopo aver spento la macchina, non cercare di fermare la lama esercitando pressione lateralmente. La lama può subire dei danni, rompersi oppure provocare un contraccolpo. f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Mai utilizzare l’elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.

f Una volta terminata l’operazione di lavoro, spegnere l’elettroutensile ed estrarre la lama dal taglio eseguito soltanto quando si sarà fermata completamente. In questo modo si evita di provocare un contraccolpo e si può posare l’elettroutensile senza nessun pericolo. Bosch Power Tools

2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 56 Monday, September 28, 2009 8:35 AM

Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme In caso di appoggi fissi, la macchina è idonea per l’esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con un angolo obliquo fino a 45°. Osservare sempre le indicazioni relative alle lame.

Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Blocco dell’interruttore di avvio/arresto 2 Interruttore di avvio/arresto 3 Tubo di aspirazione* 4 Innesto per aspirazione 5 Piedino 6 Interruttore per dispositivo soffiatrucioli 7 Rullo di guida 8 Lama* 9 Finestrella per controllo della linea di taglio «Cut Control»* 10 Base per controllo della linea di taglio «Cut Control»* 11 Frontalino di protezione 12 Impugnatura (superficie di presa isolata) 13 Attacco per la lama 14 Dispositivo antistrappo* 15 Guida per la guida parallela 16 Supporto del rullo di guida

21 Punta di centraggio della guida parallela* 22 Marcatura del taglio 0° 23 Marcatura del taglio 45° *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici Seghetto alternativo

PST 700 E 3 603 CA0 0..

Codice prodotto Controllo del numero di corse

Potenza nominale assorbita

Max. profondità di taglio – nel legno – nell’alluminio – nell’acciaio (non legato)

Numero di corse a vuoto n0

Angolo di inclinazione del taglio (sinistra/ destra) max.

Peso in funzione della EPTA-Procedure 01/2003

/II Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

17 Vite 18 Scala angolo obliquo 19 Guida parallela con guida per tagli circolari* 20 Vite di fissaggio della guida parallela* 2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 57 Monday, September 28, 2009 8:35 AM Italiano | 57

Informazioni sulla rumorosità e sulla vibrazione Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 88 dB(A); livello di potenza acustica 99 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori totali di vibrazione (somma vettoriale di tre direzioni) rilevati secondo EN 60745: Taglio di pannello di truciolato: Valore di emissione di vibrazioni ah =10 m/s2, Incertezza K=3 m/s2, Taglio di lamiera di metallo: Valore di emissione di vibrazioni ah =11 m/s2, Incertezza K=3 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009). Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 02.09.2009

Montaggio f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa.

Inserimento/sostituzione della lama f Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti. Selezione della lama Una vista generale relativa alle lame consigliate è riportata alla fine delle presenti istruzioni. Impiegare esclusivamente lame con gambo ad una camma (gambo a T) oppure con gambo universale 1/4" (gambo a U). La lama non dovrebbe essere più lunga del necessario per il taglio previsto. Per il taglio di curve strette utilizzare una lama stretta.

2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 58 Monday, September 28, 2009 8:35 AM

58 | Italiano Inserimento della lama (vedere figura A1) f Prima dell’inserimento pulire il gambo della lama di taglio. Un gambo sporco non può essere fissato in modo sicuro. Spingere l’attacco per la lama 13 verso l’alto in direzione della freccia. Spingere la lama 8, con i denti in direzione del taglio, fino all’arresto nell’attacco per la lama. Inserendo la lama accertarsi che il dorso della lama si trovi bene nella scanalatura del rullo di guida 7. Tagli precisi sono possibili esclusivamente se il rullo di guida 7 è posizionato in modo stretto ma non troppo rigido sul dorso della lama (la lama 8 non deve essere deformata dal rullo di guida). In caso di necessità allentare la vite 17 e spingere il supporto 16 del rullo di guida in modo che il rullo di guida sia posizionato in modo stretto al dorso della lama. Serrare di nuovo saldamente la vite 17. f Controllare che la lama sia inserita correttamente. Una lama allentata può cadere fuori dalla sede e ferire l’operatore. Rimozione della lama (vedere figura A2) Spingere l’attacco per la lama 13 verso l’alto in direzione della freccia e rimuovere la lama 8.

Dispositivo antistrappo (vedi figura B) Il dispositivo antistrappo 14 (accessorio opzionale) può evitare strappi alla superficie durante l’operazione di taglio di legname. Il dispositivo antistrappo può essere utilizzato solo in caso di determinati tipi di lame e solo in caso di angolo di inclinazione del taglio pari a 0°. In caso di operazioni di taglio con il dispositivo antistrappo, il piedino 5 non può essere spostato posteriormente per effettuare tagli in prossimità di bordi. Premere il dispositivo antistrappo 14 dalla parte inferiore nel piedino 5.

Controllo della linea di taglio «Cut Control» (accessori) Il controllo della linea di taglio «Cut Control» permette una guida precisa dell’elettroutensile lungo una linea di taglio tracciata sul pezzo da lavorare. Il kit «Cut Control» contiene la finestrella 9 con marcature di taglio e la base 10 per il fissaggio all’elettroutensile. 2 609 003 949 | (28.9.09)

Fissaggio del «Cut Control» al piedino (vedi figura C) Fissare la finestrella per «Cut Control» 9 ai supporti della base 10. Poi comprimere leggermente la base e farla scattare nella guida 15 del piedino 5.

Aspirazione polvere/aspirazione trucioli f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzate, se possibile, un sistema di aspirazione delle polveri. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Collegamento dell’aspirazione polvere Inserire un tubo di aspirazione 3 (accessorio opzionale) sul montante di aspirazione 4. Collegare il tubo di aspirazione 3 con un aspirapolvere (accessorio opzionale). Una visione d’insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni. Disattivare il dispositivo soffiatrucioli se è stata collegata l’aspirazione polvere (vedere «Dispositivo soffiatrucioli»). L’aspirapolvere deve essere adatto per il materiale da lavorare. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. Bosch Power Tools

OBJ_BUCH-1067-001.book Page 59 Monday, September 28, 2009 8:35 AM Italiano | 59

Uso Modi operativi f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Impostazione dell’angolo obliquo (vedi figure D–E) In caso di tagli obliqui fino a 45°, il piedino 5 può essere spostato verso destra o verso sinistra. Inserire una lama 8. Il dispositivo antistrappo 14 non può essere impiegato in caso di tagli obliqui. Allentare la vite 17 e spingere il piedino 5 leggermente in direzione del montante di aspirazione 4. Per una precisa regolazione dell’angolo obliquo, sul lato destro e su quello sinistro del piedino sono disponibili punti di scatto in posizione a 0°, 22,5° e 45°. Basandosi sulla scala 18 graduata ribaltare il piedino 5 alla posizione richiesta. Altri angoli obliqui possono essere regolati utilizzando un goniometro. Una volta conclusa questa operazione, spingere il piedino 5 fino alla battuta di arresto in direzione della lama 8. Spostare il supporto 16 in modo tale che il rullo di guida 7 arrivi ad aderire al dorso della lama. Tagli precisi sono possibili solo se il rullo di guida aderisce bene al dorso della lama. Avvitare di nuovo bene la vite 17. Controllo della linea di taglio per tagli obliqui

Per il controllo della linea di taglio, la finestrella per «Cut Control» 9 ha una marcatura 22 per il taglio perpendicolare a 0° ed una marcatura 23 per il taglio obliquo destro o sinistro a 45° secondo la scala 18.

La marcatura di taglio per angoli obliqui tra 0° e 45° è proporzionale. Questa marcatura di taglio può essere applicata in modo non permanente sulla finestrella per «Cut Control» 9 con un evidenziatore e può essere cancellata facilmente. Eseguire un taglio di prova per verificare la precisione del taglio. Spostamento del piedino (vedi figura D) Per effettuare tagli in prossimità di bordi è possibile spostare posteriormente il piedino 5. Inserire una lama 8. Allentare la vite 17 e spingere il piedino 5 fino alla battuta di arresto in direzione del montante di aspirazione 4. Spostare il supporto 16 in modo tale che il rullo di guida 7 arrivi ad aderire al dorso della lama. Tagli precisi sono possibili solo se il rullo di guida aderisce bene al dorso della lama. Avvitare di nuovo bene la vite 17. Il taglio con piedino spostato 5 è possibile soltanto con un angolo obliquo di 0°. Inoltre, il controllo della linea di taglio «Cut Control» con la base 10, la guida parallela con guida per tagli circolari 19 (accessorio) nonché il dispositivo antistrappo 14 non devono essere utilizzati. Dispositivo soffiatrucioli Mediante il soffio d’aria del dispositivo soffiatrucioli 6 è possibile mantenere la linea di taglio libera da trucioli. Attivazione del dispositivo soffiatrucioli: In caso di lavori con un’alta asportazione di trucioli nel legno, materiale plastico e simile, spingere l’interruttore 6 in direzione dell’innesto per aspirazione. Disattivazione del dispositivo soffiatrucioli: In caso di lavori nel metallo ed aspirazione polvere collegata, spingere l’interruttore 6 in direzione della lama.

OBJ_BUCH-1067-001.book Page 60 Monday, September 28, 2009 8:35 AM

Messa in funzione f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 2. Per bloccare l’interruttore di avvio/arresto 2 tenerlo premuto e spingere il bloccaggio 1 verso destra oppure verso sinistra. Per spegnere l’elettroutensile rilasciare l’interruttore di avvio/arresto 2. In caso di interruttore di avvio/arresto 2 bloccato, premerlo prima e rilasciarlo poi subito. Controllo del numero di corse Aumentando oppure diminuendo la pressione sull’interruttore di avvio/arresto 2 è possibile controllare in continuo il numero corse dell’elettroutensile acceso. In caso di interruttore di avvio/arresto 2 bloccato, non è possibile una riduzione del numero di corse. Il numero di corse necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinato a seconda del caso eseguendo delle prove pratiche. Si consiglia una riduzione del numero corse all’atto di applicare la lama sul pezzo in lavorazione nonché tagliando materiale in plastica ed alluminio. In caso di lavori lunghi con numero di corse basso, l’elettroutensile si può riscaldare notevolmente. Togliere la lama e per il raffreddamento far funzionare l’elettroutensile ca. 3 minuti al numero di corse massimo.

Indicazioni operative f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Utilizzare sempre un supporto stabile oppure una stazione di taglio (Bosch PLS 300) per lavorare pezzi piccoli e sottili. 2 609 003 949 | (28.9.09)

Taglio dal centro (vedi figura F) f Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri con legno, lastre di carton gesso o simili! Per l’esecuzione di tagli dal centro utilizzare esclusivamente lame corte. Tagli dal centro sono possibili soltanto con un angolo obliquo di 0°. Applicare l’elettroutensile con il bordo anteriore del piedino 5 sul pezzo in lavorazione evitando che la lama di taglio 8 tocchi il pezzo in lavorazione ed accenderlo. In caso di elettroutensili dotati di controllo del numero di corse, selezionare il numero massimo di corse. Spingere forte l’elettroutensile contro il pezzo in lavorazione ed iniziare lentamente il taglio sul materiale. Non appena il piedino 5 arriva a poggiare completamente sul pezzo in lavorazione, continuare a tagliare lungo la linea di taglio richiesta. Guida parallela con guida per tagli circolari (accessori) Per lavori con la guida parallela con guida per tagli circolari 19 (accessorio opzionale) lo spessore del pezzo in lavorazione può essere al massimo di 30 mm. Rimuovere la base per «Cut Control» 10 dal piedino 5. Per fare questo comprimere leggermente la base ed estrarla dalla guida 15. Tagli paralleli (vedi figura G): Allentare la vite di fissaggio 20 e spingere la scala della guida parallela attraverso la guida 15 nel piedino. Regolare la larghezza del taglio richiesta come valore della scala al bordo interno del piedino. Avvitare bene la vite di arresto 20. Tagli circolari (vedi figura H): Eseguire alla linea di taglio nel cerchio da tagliare un foro, sufficiente per passare con la lama. Lavorare il foro con una fresa o lima per permettere un contatto ottimale della lama alla linea di taglio. Applicare la vite di fissaggio 20 sull’altro lato della guida parallela. Spingere la scala della guida parallela attraverso la guida 15 nel piedino. Eseguire nel pezzo in lavorazione un foro nel centro della parte in cui è richiesto il taglio dal pieno. Applicare la punta di centraggio 21 attraverso l’apertura interna della guida parallela e nel foro eseguito. Regolare il raggio come valore della scala al bordo interno del piedino. Avvitare bene la vite di fissaggio 20. Bosch Power Tools

OBJ_BUCH-1067-001.book Page 61 Monday, September 28, 2009 8:35 AM Italiano | 61 Liquido refrigerante/lubrificante In caso di operazioni di taglio del metallo, al fine di evitare il riscaldamento del materiale si dovrebbe applicare liquido refrigerante oppure lubrificante lungo la linea di taglio.

Manutenzione ed assistenza Manutenzione e pulizia f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Pulire ad intervalli regolari l’alloggiamento lama. A tal fine, estrarre la lama dall’elettroutensile e battere leggermente l’elettroutensile su un piano orizzontale. Forti accumuli di sporcizia dell’elettroutensile può implicare disturbi del funzionamento. Per questo motivo, non eseguire tagli dalla parte inferiore oppure sovra testa in caso di materiali che producono molta polvere. f In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiare spesso sulle feritoie di ventilazione e preinstallare un interruttore di sicurezza per correnti di guasto (FI). In caso di lavorazione di metalli è possibile che si depositi polvere conduttrice all’interno dell’elettroutensile. L’isolamento di protezione dell’elettroutensile può esserne pregiudicato. Lubrificare il rullo di guida 7 occasionalmente con una goccia di olio. Controllare il rullo di guida 7 ad intervalli regolari. In caso dovesse essere usurato, deve essere sostituito da un punto di assistenza autorizzato per gli elettroutensili Bosch. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Bosch Power Tools

Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53

Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche.

2 609 003 949 | (28.9.09)
