PST 8000 PEL - Serra tico-tico BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PST 8000 PEL BOSCH em formato PDF.
| Marca | BOSCH |
| Modelo | PST 8000 PEL |
| Tipo de produto | Serra tico-tico |
| Potência nominal | 500 W |
| Potência útil | 300 W |
| Número de cursos em vazio | 500 - 3100 min⁻¹ |
| Amplitude de curso | 20 mm |
| Profundidade de corte máx. (madeira) | 70 mm |
| Profundidade de corte máx. (alumínio) | 10 mm |
| Profundidade de corte máx. (aço não ligado) | 4 mm |
| Ângulo de corte biselado máx. | 45° (esquerda/direita) |
| Peso | 1,6 kg |
| Classe de proteção | II (isolação dupla) |
| Nível de pressão sonora | 88 dB(A) |
| Nível de intensidade sonora | 99 dB(A) |
| Valor de emissão vibratória (madeira) | 10 m/s² (incerteza K=3 m/s²) |
| Valor de emissão vibratória (chapa metálica) | 11 m/s² (incerteza K=3 m/s²) |
| Alimentação | 230/240 V, 50/60 Hz |
| Variador de velocidade | Sim |
| Dispositivo de sopro | Sim, comutável |
| Porta-lâmina | Para lâminas com haste T e U |
| Antiestilha | Removível (acessório) |
| Guia paralela | Com dispositivo para cortes circulares |
| Controle do traçado Cut Control | Opcional |
Perguntas frequentes - PST 8000 PEL BOSCH
Perguntas dos utilizadores sobre PST 8000 PEL BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra tico-tico em formato PDF gratuitamente! Encontre o seu manual PST 8000 PEL - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PST 8000 PEL da marca BOSCH.
MANUAL DE UTILIZADOR PST 8000 PEL BOSCH

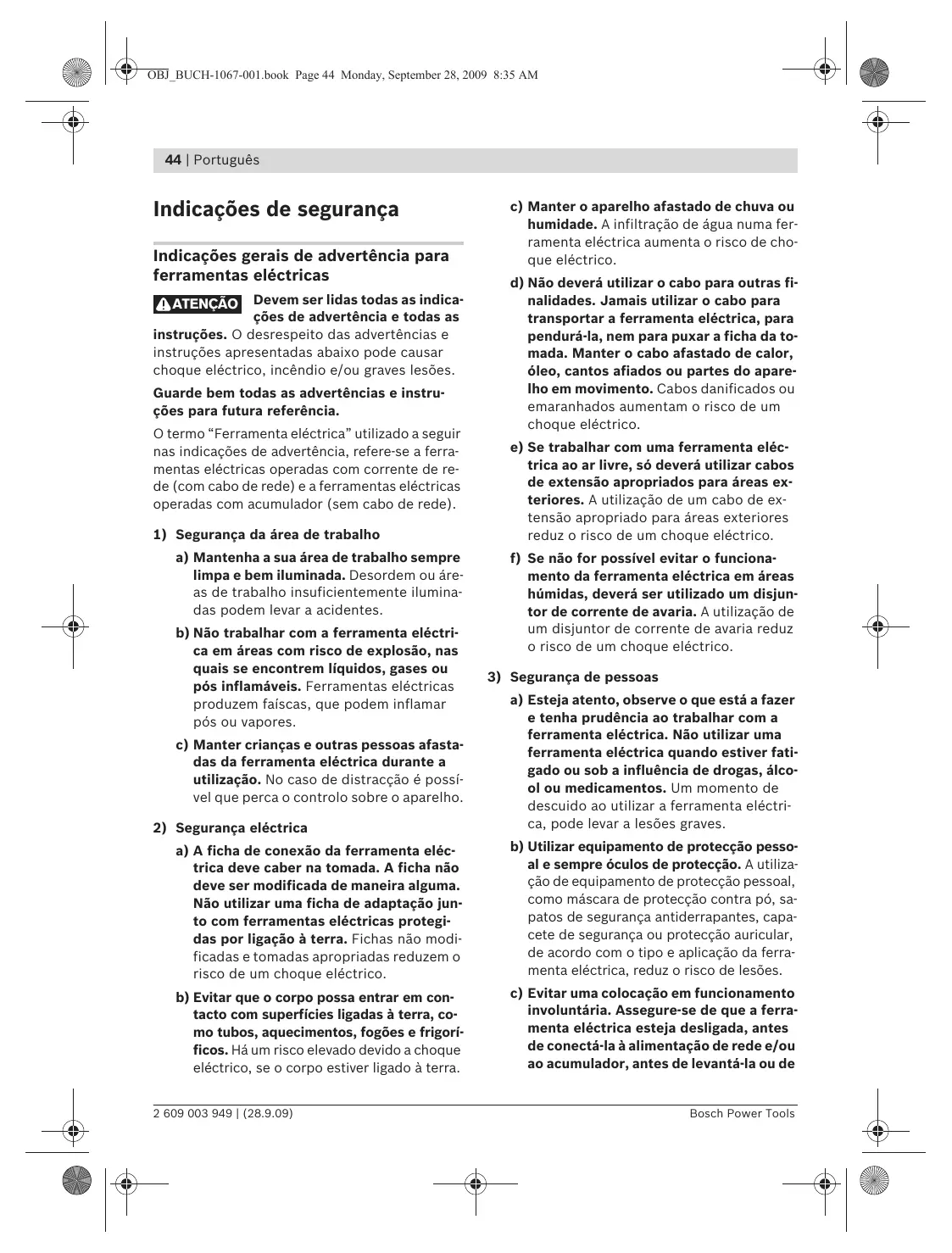

Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controlo sobre o aparelho.
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evite que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.
c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de
transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes.
d) Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.
d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para serras verticais
Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, só se deve segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contato com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. - Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contato com a lâmina de serra. Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário, há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. Observe que a placa de base 5 sempre esteja firmemente apoiada enquanto serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contragolpe. - Após encerrado o processo de trabalho, deverá desligar a ferramenta elétrica e apenas puxar a lâmina de serra do corte, quando a ferramenta elétrica estiver parada. Desta forma, são evitados contragolpes e é possível apoiar a ferramenta elétrica com segurança. Só utilize lâminas de serra em perfeito estado e que não apresentem danos. Lâminas de serra tortas e não suficientemente afiadas podem quebrar ou causar um contragolpe. - Não frenar a lâmina de serra através de pressão lateral antes de desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe. Utilizar detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não utilize a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
O aparelho é destinado para realizar sobre uma base firme, cortes e recortes em madeira, plástico, metal, placas de cerâmica e borracha. Ele é apropriado para cortes retos e curvados com um ângulo de chanfradura de até 45° . Observar as recomendações da lâmina de serra.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Travamento do interruptor de ligar-desligar 2 Interruptor de ligar-desligar 3 Mangueira de aspiração 4 Bocais de aspiração 5 Placa de base 6 Interruptor para dispositivo de sopro de aparas 7 Rolo de guia 8 Lâmina de serra 9 Visor para o controle da linha de corte "Cut Control"
10 Base para o controle da linha de corte "Cut Control"
11 Proteção contra contato 12 Punho (superfície isolada) 13 Admissão da lâmina de serra 14 Proteção contra formação de aparas 15 Guia para o esbarro paralelo 16 Suporte do rolo de guia 17 Parafuso 18 Escala de ângulo de chanfradura 19 Esbarro paralelo com cortador circular 20 Parafuso de fixação do esbarro paralelo* 21 Ponta de centragem do esbarro paralelo* 22 Marcação de corte de 0° 23 Marcação de corte de 45°
- Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.
Dados técnicos
| Serrote de ponta | PST 700 E | |
| N° do produit | 3 603 CA0 0.. | |
| Comando do n° de%curos | ● | |
| Potência nominalconsumida | W | 500 |
| Potênciautil | W | 300 |
| N° de%curos em vazion0 | min-1 | 500–3100 |
| Curso | mm | 20 |
| máx. profundidade dcorte | ||
| - emmadeira | mm | 70 |
| - emalúnio | mm | 10 |
| - em aço (sem liga) | mm | 4 |
| máx. ângulo de corte(esquerda/direita) | ° | 45 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 1,6 |
| Classe de proteção | ☐/II | |
As indicações são válidas para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.
Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.
Informação sobre ruídos/vibrações
Valores de medição para ruídos, averiguados, conforme EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 88 dB(A); Nível de potência acústica 99 dB(A). Incerteza K=3 dB.
Usar proteção auricular!
Valores totais de vibrações (soma de vetores de três direções) determinados conforme EN 60745:
Serrar placa aglomerada: Valor de emissão de vibrações ah = 10m / s2 , incerteza K = 3m / s2 Serrar placa de metal: Valor de emissão de vibrações ah = 11m / s2 , incerteza K = 3m / s2
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.
Para uma estimação exata da energia de vibrações, deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a energia de vibrações durante o período completo de trabalho.
Além disso, também deveriam ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade (C)
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
Processo Técnico em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Introduzir/substituir a lâmina de serra
Para a montagem da lâmina de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um contacto com a lâmina de serra.
No final destas instruções de serviço encontra-se uma vista geral das lâminas de serra recomendadas. Só introduzir lâminas de serra com haste de um ressalto (haste em forma de T) ou com haste universal de 1/4" (haste em forma de U). A lâmina de serra não deveria ser mais comprida do que necessário para o corte previsto.
Para serrar curvas apertadas devem ser realizadas lâminas de serra estreitas.
Introduzir a lâmina de serra (veja figura A1)
▷ Limpar o encabadouro da lâmina de serra antes de introduzi-la. Um encabadouro sujo não pode ser fixo de forma correta.
Empurrar a fixação da lâmina de serra 13 para cima, no sentido da seta. Empurrar a lâmina de serra 8, com os dentes no sentido de corte, completamente na fixação da lâmina de serra.
Ao introduzir a lâmina de serra, deve-se observar que o lado posterior da lâmina de serra esteja na ranhura do rolo de guia 7.
Cortes precisos são possíveis se o rolo de guia 7 estiver justo, mas não apertado demais sobre as costas da lâmina de serra (a lâmina de serra 8 não deve ser curvada pelo rolo de guia). Se necessário, deverá soltar o parafuso 17 e deslocar o suporte 16 do rolo de guia, de modo que o rolo de guia esteja bem rente às costas da lâmina de serra. Reapertar o parafuso 17.
► Controlar a posição firme da lâmina de serra.
Uma lâmina de serra solta pode cair e ferir.
Retirar a lâmina de serra (veja figura A2)
Empurrar a fixação da lâmina de serra 13 para cima no sentido da seta e retirar a lâmina de serra 8.
Proteção contra formação de aparas (veja figura B)
A proteção contra formação de aparas 14 (acessório) pode evitar que, ao serrar, a superfície da madeira apresente lascas. A proteção contra formação de aparas só pode ser utilizada com a proteção contra formação de aparas.
Pressionar a proteção contra formação de aparas 14 por baixo na placa de base 5.
Controle da linha de corte "Cut Control" (acessório)
O controle da linha de corte "Cut Control" possibilita a condução precisa da ferramenta elétrica ao longo de uma linha desenhada sobre a peça a ser trabalhada. O conjunto de montagem "Cut Control" contém um visor 9 com marcações de corte e a base 10 para a fixação na ferramenta elétrica.
Fixar "Cut Control" na placa de base (veja figura C)
Prender o visor "Cut Control" 9 nos encaixes fornecidos na base 10. Em seguida, comprimir levemente a base e permitir que engate no guia 15 da placa de base 5.
Aspiração de pó/de aparas
- Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontram por perto. Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.
- Se possível, utilizar uma aspiração de pó.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalhados, vigentes no seu País.
Conectar a aspiração de pó
Colocar uma mangueira de aspiração 3 (acessório) no bocal de aspiração 4. Conectar a mangueira de aspiração 3 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontra-se no final desta instrução de serviço.
Desligar o dispositivo de SOPRO de aparas, se a aspiração de pó estiver conectada (veja "Dispositivo de SOPRO de aparas").
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Tipos de funcionamento
▹ Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada.
A placa de base 5 pode ser virada para a direita ou para a esquerda para ângulos de chanfro de até 45°.
Introduzir a lâmina de serra 8.
A proteção contra formação de aparas 14 não pode ser aplicada para cortes de chanfro.
Soltar o parafuso 17 e deslocar a placa de base 5 levemente no sentido do bocal de aspiração 4.
Para fazer ângulos de chanfro exatos, encontram-se à direita e à esquerda da placa de base pontos de engate em 0°, 22,5° e 45°. Deslocar a placa de base 5 de acordo com a escala 18, para a posição desejada. Outros ângulos de chanfro podem ser ajustados com auxílio de um goniômetro.
Empurrar em seguida a placa de base 5 completamente no sentido da lâmina de serra 8.
Deslocar o dispositivo 16 de modo que o rolo de guia 7 esteja encaixado nas costas da lâmina de serra. Cortes exatos são possíveis, se o rolo de guia estiver bem encaixado nas costas da lâmina de serra.
Reapertar o parafuso 17.
Controle da linha de corte em cortes de meia-esquadria
Para o controle da linha de corte encontra-se no visor para "Cut Control" 9 uma marca 22 para o corte perpendicular com 0° e uma marca 23 para o corte de meia-esquadria, inclinado para direita ou para a esquerda, com 45°, de acordo com a escala 18.
A marcação de corte para ângulos de meia-esquadria de 0° e 45° resulta-se proporcional.
Adicionalmente ela também pode ser marcada sobre o visor para "Cut Control" 9 com um marcador de tinta não permanente e pode ser removida facilmente.
Para um trabalho preciso, deverá executar, de preferência, um corte de ensaio.
Deslocar a placa de base (veja figura D)
Para serrar perto do canto é possível deslocar a placa de base 5 para trás.
Introduzir a lâmina de serra 8.
Soltar o parafuso 17 e deslocar a placa de base 5 completamente no sentido do bocal de aspiração 4.
Deslocar o batente 16 de modo que o rolo de guia 7 esteja encostado nas costas da lâmina de serra. Cortes exatos são possíveis, se o rolo de guia estiver bem encostado nas costas da lâmina de serra.
Reapertar o parafuso 17.
Com a placa de base 5 deslocada só é possível serrar com um ângulo de meia-esquadria de 0°. Além disso, o controle da linha de corte "Cut Control" com a base 10, o limitador paralelo com cortador circular 19 (acessórios), assim como a proteção contra formação de aparas 14 não devem ser usados.
Com a corrente de ar do dispositivo de sopro de aparas 6 é possível manter a linha de corte livre de aparas.
Ligar o dispositivo de sopro de aparas: Para trabalhos com forte formação de aparas em madeira, plástico etc., deverá empurrar o interruptor 6 na direção do bocal de aspiração.
Desligar o dispositivo de sopro de aparas: Para trabalhos em metais, assim como para trabalhos com a aspiração de pó, deverá deslocar o interruptor 6 na direção da lâmina de serra.
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ligar e desligar
Para ligar a ferramenta elétrica, deverá pressionar o interruptor de ligar-desligar 2.
Para travar o interruptor de ligar-desligar 2, deverá mantê-lo pressionado e empurrar o travamento 1 para a direita ou para a esquerda.
Para desligar a ferramenta elétrica, deve-se soltar o interruptor de ligar-desligar 2. Como o interruptor de ligar-desligar 2 está travado, deve-se pressioná-lo primeiramente e soltá-lo em seguida.
Comandar o número de cursos
Aumentando ou reduzindo a pressão sobre o interruptor de ligar-desligar 2 é possível comandar sem escalonamento o número de cursos da ferramenta elétrica ligada.
Com o interruptor de ligar-desligar 2 travado não é possível reduzir o número de cursos.
O número de cursos necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Uma redução do número de cursos é recomendada ao colocar a lâmina de serra sobre a peça a ser trabalhada, assim como ao serrar plásticos e alumínio.
Durante prolongados trabalhos com um número de cursos reduzido, é possível que a ferramenta elétrica seja fortemente aquecida. Retirar a lâmina de serra e permitir que a ferramenta elétrica ainda funcione durante aprox. 3 min com máximo número de cursos para que possa arrefecer.
Indicações de trabalho
Antes de todos os trabalhos na ferramenta elétrica, deve-se puxar a ficha de rede da tomada. Para processar peças a serem trabalhadas pequenas ou finas, deve-se sempre utilizar uma base firme ou uma estação de serrar (Bosch PLS 300).
Serrar por imersão (veja figura F)
No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso cartonado.
Só utilize lâminas de serra curtas ao serrar por imersão. Serrar por imersão só é possível com um ângulo de chanfradura de 0°.
Apoiar a ferramenta elétrica com o lado dianteiro da placa de base 5 sobre a peça a ser trabalhada, sem que a lâmina de serra 8 toque na peça a ser trabalhada, e então ligá-la. Para ferramentas elétricas com comando de número de cursos, deverá selecionar o máximo número de cursos. Pressionar a ferramenta elétrica firmemente contra a peça a ser trabalhada e deixar a lâmina de serra mergulhar lentamente na peça a ser trabalhada.
Logo que a placa de base 5 estiver apoiada com toda a superfície sobre a peça a ser trabalhada, deverá continuar a serrar ao longo da linha de corte desejada.
Esbarro paralelo com cortador circular (acessório)
Para trabalhos com o esbarro paralelo com cortador circular 19 (acessório), a espessura da peça a ser trabalhada deve ser no máximo 30 mm.
Remover a base para "Cut Control" 10 da placa de base 5. Para tal, deverá comprimir levemente a base e retirá-la do guia 15.
Cortes paralelos (veja figura G): Soltar o parafuso de fixação 20 e deslocar a escala do esbarro paralelo pelo guia 15 na placa de base. Ajustar a largura de corte desejada como valor de escala no canto interior da placa de base. Aparafusar o parafuso de fixação 20.
Cortes circulares (veja figura H): Fazer um furo na linha de corte, dentro do círculo a ser serrado, que seja suficiente para enfiar a lâmina de serra. Aumentar o furo com a fresa ou com a lima, para que a lâmina de serra possa estar alinhada à linha de corte. Colocar o parafuso de fixação 20 no orifício do limitador paralelo. Enfiar a escala do limitador paralelo pelo guia 15 da placa de base. Fazer um buraco no centro do recorte a ser realizado na peça a ser trabalhada. Enfiar a ponta de centragem 21 pela abertura inferior do limitador paralelo e no orifício. Ajustar o raio como valor de escala no canto inferior da placa de base. Apertar o parafuso de fixação 20.
Meio de arrefecimento e de lubrificação
Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material.
Manutenção e Serviço
Manutenção e limpeza
Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada. Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Limpar regularmente a admissão da lâmina de serra. Para isto, deverá retirar a lâmina de serra da ferramenta elétrica e dar umas leves pancadinhas na ferramenta elétrica numa superfície plana.
Uma forte sujidade da ferramenta elétrica pode levar a falhas de funcionamento. Portanto, não deverá trabalhar em materiais que produzam muito pó, por baixo nem serrá-los por cima da cabeça.
Em condições de trabalho extremas, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria. Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.
Lubrificar o rolo de guia 7 de quando em quando com uma gota de óleo.
Controlar o rolo de guia 7 regularmente. Se aparecer desgaste, deverá ser substituído por um serviço pós-venda autorizado Bosch.
Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.
Serviço pós-venda e assistência ao cliente
O Serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 851 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações
nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
Normas de segurança
- INDICAÇÕES DE SEGURANÇA
- INDICAÇÕES GERAIS DE ADVERTÊNCIA PARA FERRAMENTAS ELÉTRICAS
- ATENÇÃO
- DEVEM SER LIDAS TODAS AS INDICAÇÕES DE ADVERTÊNCIA E TODAS AS INSTRUÇÕES. O DESRESPEITO DAS ADVERTÊNCIAS E INSTRUÇÕES APRESENTADAS ABAIXO PODE CAUSAR CHOQUE ELÉTRICO, INCÊNDIO E/OU GRAVES LESÕES
- GUARDE BEM TODAS AS ADVERTÊNCIAS E INSTRUÇÕES PARA FUTURA REFERÊNCIA
- SEGURANÇA DE PESSOAS
- INDICAÇÕES DE SEGURANÇA PARA SERRAS VERTICAIS
- DESCRIÇÃO DE FUNÇÕES
- UTILIZAÇÃO CONFORME AS DISPOSIÇÕES
- COMPONENTES ILUSTRADOS
- INFORMAÇÃO SOBRE RUÍDOS/VIBRAÇÕES
- USAR PROTEÇÃO AURICULAR
- DECLARAÇÃO DE CONFORMIDADE (C)
- INTRODUZIR/SUBSTITUIR A LÂMINA DE SERRA
- INTRODUZIR A LÂMINA DE SERRA (VEJA FIGURA A1)
- RETIRAR A LÂMINA DE SERRA (VEJA FIGURA A2)
- PROTEÇÃO CONTRA FORMAÇÃO DE APARAS (VEJA FIGURA B)
- CONTROLE DA LINHA DE CORTE "CUT CONTROL" (ACESSÓRIO)
- FIXAR "CUT CONTROL" NA PLACA DE BASE (VEJA FIGURA C)
- ASPIRAÇÃO DE PÓ/DE APARAS
- CONECTAR A ASPIRAÇÃO DE PÓ
- FUNCIONAMENTO
- TIPOS DE FUNCIONAMENTO
- CONTROLE DA LINHA DE CORTE EM CORTES DE MEIA-ESQUADRIA
- DESLOCAR A PLACA DE BASE (VEJA FIGURA D)
- COLOCAÇÃO EM FUNCIONAMENTO
- LIGAR E DESLIGAR
- COMANDAR O NÚMERO DE CURSOS
- INDICAÇÕES DE TRABALHO
- SERRAR POR IMERSÃO (VEJA FIGURA F)
- ESBARRO PARALELO COM CORTADOR CIRCULAR (ACESSÓRIO)
- MEIO DE ARREFECIMENTO E DE LUBRIFICAÇÃO
- MANUTENÇÃO E SERVIÇO
- MANUTENÇÃO E LIMPEZA
- SERVIÇO PÓS-VENDA E ASSISTÊNCIA AO CLIENTE
- WWW.BOSCH-PT.COM
- PORTUGAL
- BRASIL
- ELIMINAÇÃO
- APENAS PAÍSES DA UNIÃO EUROPEIA
- NORMAS DE SEGURANÇA
Marca : BOSCH
Modelo : PST 8000 PEL
Categoria : Serra tico-tico
