MANUALE UTENTE ECHO CHICCO

composit chicco con trapping sul pallino rosso rosso: pantone 186 C logo chicco con trapping sul pallino rosso blu: pantone 2747 C logo chicco senza trapping sul pallino rosso

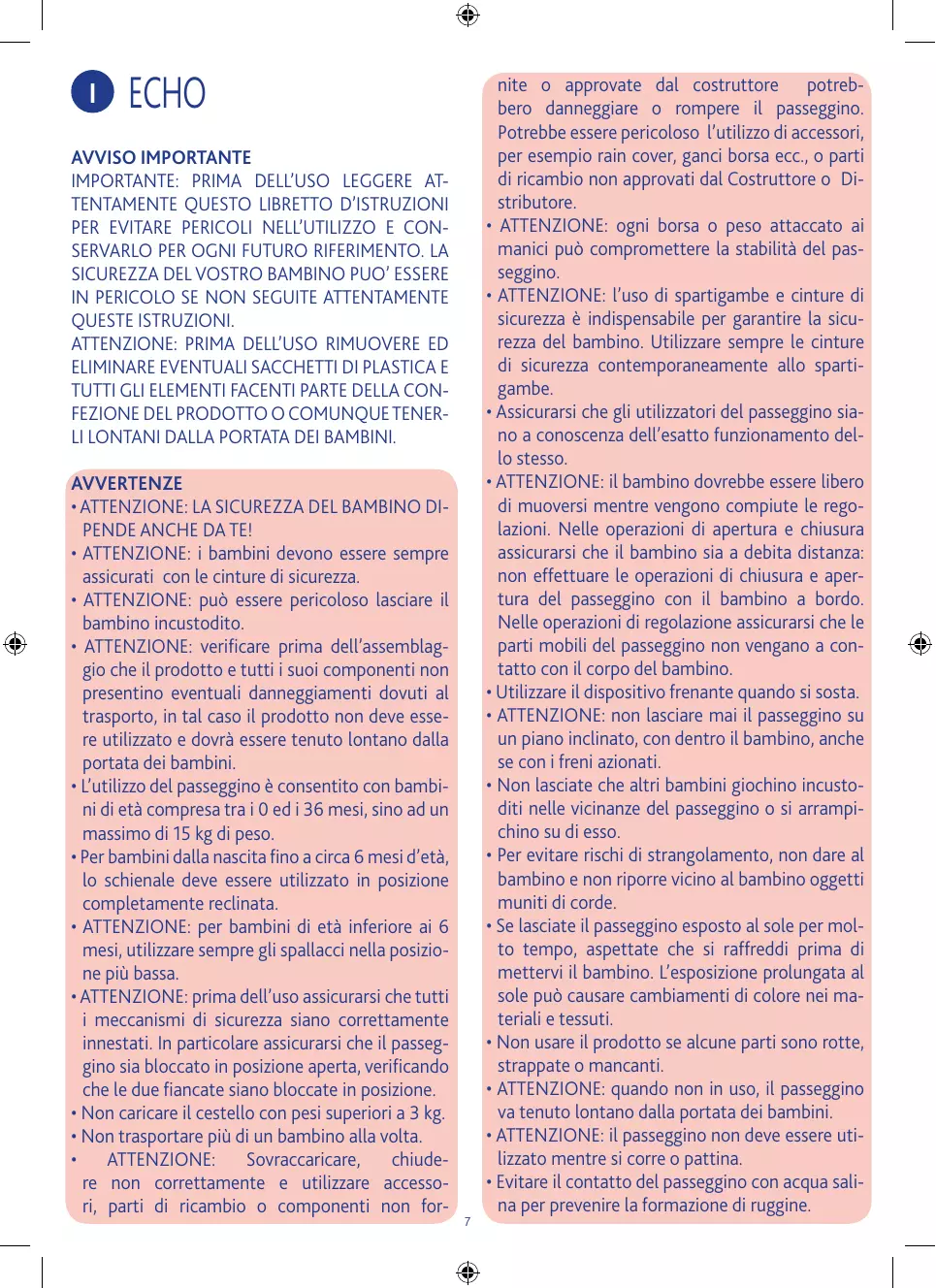

• ATTENZIONE: LA SICUREZZA DEL BAMBINO DIPENDE ANCHE DA TE!
• ATTENZIONE: i bambini devono essere sempre assicurati con le cinture di sicurezza.
• ATTENZIONE: può essere pericoloso lasciare il bambino incustodito.
• ATTENZIONE: verificare prima dell’assemblaggio che il prodotto e tutti i suoi componenti non presentino eventuali danneggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lontano dalla portata dei bambini.
• L’utilizzo del passeggino è consentito con bambini di età compresa tra i 0 ed i 36 mesi, sino ad un massimo di 15 kg di peso.
• Per bambini dalla nascita fino a circa 6 mesi d’età, lo schienale deve essere utilizzato in posizione completamente reclinata.
• ATTENZIONE: per bambini di età inferiore ai 6 mesi, utilizzare sempre gli spallacci nella posizione più bassa.
• ATTENZIONE: prima dell’uso assicurarsi che tutti i meccanismi di sicurezza siano correttamente innestati. In particolare assicurarsi che il passeggino sia bloccato in posizione aperta, verificando che le due fiancate siano bloccate in posizione.
• Non caricare il cestello con pesi superiori a 3 kg.
• Non trasportare più di un bambino alla volta. ATTENZIONE: Sovraccaricare, chiudere non correttamente e utilizzare accessori, parti di ricambio o componenti non for-

nite o approvate dal costruttore potrebbero danneggiare o rompere il passeggino. Potrebbe essere pericoloso l’utilizzo di accessori, per esempio rain cover, ganci borsa ecc., o parti di ricambio non approvati dal Costruttore o Distributore.

• ATTENZIONE: ogni borsa o peso attaccato ai manici può compromettere la stabilità del passeggino.
• ATTENZIONE: l’uso di spartigambe e cinture di sicurezza è indispensabile per garantire la sicurezza del bambino. Utilizzare sempre le cinture di sicurezza contemporaneamente allo spartigambe.
• Assicurarsi che gli utilizzatori del passeggino siano a conoscenza dell’esatto funzionamento dello stesso.
• ATTENZIONE: il bambino dovrebbe essere libero di muoversi mentre vengono compiute le regolazioni. Nelle operazioni di apertura e chiusura assicurarsi che il bambino sia a debita distanza: non effettuare le operazioni di chiusura e apertura del passeggino con il bambino a bordo. Nelle operazioni di regolazione assicurarsi che le parti mobili del passeggino non vengano a contatto con il corpo del bambino.
• Utilizzare il dispositivo frenante quando si sosta.
• ATTENZIONE: non lasciare mai il passeggino su un piano inclinato, con dentro il bambino, anche se con i freni azionati.
• Non lasciate che altri bambini giochino incustoditi nelle vicinanze del passeggino o si arrampichino su di esso.
• Per evitare rischi di strangolamento, non dare al bambino e non riporre vicino al bambino oggetti muniti di corde.
• Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si raffreddi prima di mettervi il bambino. L’esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti.
• Non usare il prodotto se alcune parti sono rotte, strappate o mancanti.
• ATTENZIONE: quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini.
• ATTENZIONE: il passeggino non deve essere utilizzato mentre si corre o pattina.
• Evitare il contatto del passeggino con acqua salina per prevenire la formazione di ruggine.

• Non utilizzare il passeggino in spiaggia.
• ATTENZIONE: questo prodotto deve essere utilizzato esclusivamente da un adulto.
• Non usare il passeggino sulle scale o sulle scale mobili: si potrebbe perdere improvvisamente il controllo. Prestare attenzione quando si sale e scende un gradino o il marciapiede. seconda ruota e la rondella B. Fissare il tutto con la molletta C (fig. 4A). Coprire con i copriruota D entrambe le ruote. Ripetere l’operazione per l’altro lato.

UTILIZZO DELLE CINTURE DI SICUREZZA

Il passeggino è dotato di sistema di ritenuta a cinque punti di ancoraggio costituito da due spallacci, due asole di regolazione, una cintura girovita ed uno spartigambe con fibbia. ATTENZIONE: per l’utilizzo con bambini dalla nascita fino a circa 6 mesi è necessario utilizzare gli spallacci facendoli prima passare attraverso le due asole di regolazione. 5. Regolare l’altezza degli spallacci facendoli passare, se necessario, nell’asola di regolazione come indicato in figura 5. Dopo aver adagiato il bambino nel passeggino, allacciare le cinture facendo passare prima le due forchette nell’asola degli spallacci (fig. 5A e 5B) e poi inserendole nella fibbia spartigambe (fig. 5C); regolare la lunghezza delle cinture facendole aderire alle spalle e al corpo del bambino. Per sganciare la cintura girovita, premere e tirare le forchette laterali. Per una maggiore sicurezza, il passeggino è dotato di anelli a “D” per consentire di agganciare una cintura di sicurezza aggiuntiva, conforme alla norma BS 6684. Gli anelli sono posizionati all’interno della seduta del passeggino sul lato destro e sinistro (fig. 5D) ATTENZIONE: per garantire la sicurezza del vostro bambino è indispensabile utilizzare sempre le cinture di sicurezza. CONSIGLI PER LA PULIZIA E LA MANUTENZIONE ATTENZIONE: Questo prodotto necessita di regolare manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere effettuate solo da un adulto. Pulizia Il passeggino non è sfoderabile. Pulire le parti in tessuto mediante una spugna umida e del sapone neutro facendo riferimento all’etichetta di composizione del prodotto. Pulire le parti in plastica periodicamente con un panno umido. Asciugare le parti in metallo, dopo un eventuale contatto con acqua, al fine di evitare il formarsi di ruggine. Lavare a mano in acqua fredda Non candeggiare REGOLAZIONE SCHIENALE Non asciugare meccanicamente Lo schienale è regolabile in più posizioni. 6. Premendo il tasto posto sullo schienale del passeggino è possibile regolarne l’inclinazione; rilasciando il tasto, lo schienale si blocca nella posizione più vicina (fig. 6).

7. Per alzare lo schienale fino alla posizione desiderata, è sufficiente spingerlo verso l’alto (fig. 7).

8. Per un maggior comfort del bambino attaccare le due patelle

tessili laterali al tubo posteriore tramite i due bottoni automatici, come indicato in figura 8. ATTENZIONE: con il peso del bambino le operazioni possono risultare più difficoltose. Non stirare Non lavare a secco Manutenzione Lubrificare le parti mobili, in caso di necessità, con olio secco al silicone. Controllare periodicamente lo stato di usura delle ruote e tenerle pulite da polvere e sabbia. Assicurarsi che tutte le parti in plastica che scorrono sui tubi in metallo siano pulite da polvere, sporco e sabbia, al fine di evitare attriti che possono compromettere il corretto funzionamento del passeggino. Tenere il passeggino in un posto asciutto. REGOLAZIONE APPOGGIAGAMBE L’appoggiagambe del passeggino può essere fissato in 2 posizioni, per un maggiore comfort del bambino.

9. Premere contemporaneamente i due pulsanti laterali come

mostrato in figura 9 per regolare l’appoggiagambe nella posizione desiderata. ISTRUZIONI GENERALI

MONTAGGIO RUOTE ANTERIORI

1. Inserire il blocco ruote anteriori sul passeggino, fino a quando

si sente il click di bloccaggio (vedi fig. 1). Ripetere questa operazione per l’altro blocco ruote. ATTENZIONE: prima dell’ uso accertarsi che i blocchi ruote siano fissati correttamente. FRENI POSTERIORI Le ruote posteriori sono dotate di freni gemellati che permettono di operare contemporaneamente su entrambe le coppie di ruote posteriori agendo su un solo pedale.

10. Per frenare il passeggino, premere verso il basso una delle due

leve poste al centro dei gruppi ruote posteriori come mostrato in figura 10.

11. Per sbloccare il sistema frenante, spingere verso l’alto una delle

due leve poste al centro dei gruppi ruote posteriori come mostrato in figura 11. ATTENZIONE: Utilizzare sempre il freno quando si sosta. Non lasciare mai il bambino incustodito. ATTENZIONE: Non lasciare mai il passeggino su un piano inclinato con dentro il bambino anche se i freni sono azionati. ATTENZIONE: dopo aver azionato la leva del freno assicurarsi che i freni siano correttamente innestati su tutti i gruppi ruota posteriori. APERTURA ATTENZIONE: effettuare questa operazione facendo attenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino.

2. Aprire il gancio di chiusura e spingere la parte anteriore del passeggino in avanti (fig. 2).

3. Spingere con il piede la crociera posteriore verso il basso (fig.

3). Assicurarsi che il passeggino sia aperto e bloccato correttamente. ATTENZIONE: prima dell’uso assicurarsi che il passeggino sia bloccato in posizione aperta, verificando che la crociera posteriore sia effettivamente bloccata. RUOTE PIROETTANTI

MONTAGGIO RUOTE POSTERIORI

4. Come indicato in figura 4, infilare il perno A nella ruota. Infilare

il perno con la ruota dentro l’apposito foro posto nell’estremità inferiore del tubo gamba posteriore. Infilare successivamente la

Le ruote anteriori del passeggino sono piroettanti.

12. Per rendere le ruote libere di girare abbassare la leva posta tra

le due ruote. Usare le ruote libere su superfici lisce. Per bloccare le ruote riportare la leva in posizione alta (vedi fig. 12).

te- tra are ATTENZIONE: le ruote piroettanti garantiscono una migliore manovrabilità del passeggino; su terreni sconnessi è consigliabile utilizzare le ruote bloccate per garantire una scorrevolezza adeguata (ghiaia, strada in terra battuta, ecc.). ATTENZIONE: Entrambe le ruote devono essere sempre contemporaneamente bloccate o sbloccate. evitando che si riapra involontariamente. E’ possibile bloccare le ruote posteriori in posizione di stazionamento in modo da poter appoggiare praticamente il passeggino ad una superficie verticale e farlo stare in piedi da solo (fig. 21a) ACCESSORI: ATTENZIONE: Gli accessori descritti qui nel seguito possono non essere presenti su alcune versioni del prodotto. Leggere attentamente le istruzioni relative agli accessori presenti nella configurazione da Voi acquistata. CESTELLO PORTAOGGETTI Il passeggino può essere dotato di cestello portaoggetti. 13. Fissare il cestello facendo passare i lacci intorno ai tubi del passeggino in corrispondenza delle posizioni indicate in figura 13. ATTENZIONE: non caricare il cestello con pesi superiori ai 3 Kg. CAPOTTA Il passeggino può essere dotato di capotta Estate / Inverno

14. Per fissare la capotta agganciare le clip di plastica e fissare gli

attacchi di velcro in corrispondenza delle specifiche posizioni come mostrato in figura 14. ATTENZIONE: L’operazione di fissaggio della capotta deve avvenire su entrambi i lati del passeggino. Verificare il corretto bloccaggio della stessa.

15. Aprire la capotta come mostrato in figura 15A e provvedere al

bloccaggio agendo sui due compassi laterali (figura 15B). ATTENZIONE: se si vuole chiudere la capotta sbloccare sempre prima i compassi laterali.

16. La capotta può essere trasformata in parasole estivo. La patella

posteriore è rimovibile agendo sulla cerniera e sugli attacchi laterali di velcro come mostrato in figura 16. MANTELLINA PARAPIOGGIA La capotta può essere dotata di mantellina parapioggia. ATTENZIONE: la mantellina parapioggia deve essere sempre utilizzata sotto la sorveglianza di un adulto.

17. Per fissare la mantellina parapioggia fate passare le fettucce

intorno ai tubi del passeggino in corrispondenza delle posizioni indicate in figura 17. Lasciare asciugare all’aria la mantellina qualora si bagnasse. ATTENZIONE: la mantellina parapioggia non può essere utilizzata sul passeggino sprovvisto di capotta o di parasole, ciò può provocare il soffocamento del bambino. ATTENZIONE: se la mantellina parapioggia è montata sul passeggino non lasciare mai lo stesso esposto al sole con dentro il bambino per il rischio di surriscaldamento. Nota importante: le immagini e le istruzioni contenute in questo libretto si riferiscono ad una versione del passeggino; alcune componenti ed alcune funzionalità qui descritte possono variare a seconda della versione da voi acquistata. CHIUSURA ATTENZIONE: effettuare questa operazione facendo attenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino. Prima della chiusura verificare anche che il cestello portaoggetti sia vuoto.

18. Se aperta, chiudere la capotta alzando i due compassi laterali

(figura 18B) e tirando verso di sé la parte anteriore della stessa, come indicato in figura 18A. 19. Per chiudere il passeggino, tirare verso l’alto la crocera posteriore (fig. 19A) e sbloccare con il piede il pedale posto sul lato destro del passeggino (vedi figura 19B).

20. Per completare la chiusura spingere i manici in avanti (fig. 20).

21. A chiusura ultimata, il gancio posto sulla fiancata blocca automaticamente il passeggino in posizione chiusa (vedi fig. 21),
