| Tipo di prodotto | Cassa acustica colonna |
| Marca | Boston Acoustics |
| Modello | VS 224 |
| Gamma di frequenze (±3 dB) | 78 Hz – 30 kHz |
| Amplificatore consigliato | 10 – 200 watt |
| Sensibilità | 87 dB SPL/2,8 V/m |
| Impedenza nominale | 8 ohm |
| Frequenza di crossover | 1900 Hz |
| Altoparlante per basse frequenze | Doppio 4,5" (114 mm) |
| Altoparlante per alte frequenze | 1" (25 mm) super larga banda (SWB), doppio diaframma concentrico (CDCD) |
| Dimensioni (A x L x P) | 632 x 148 x 96 mm (25 x 5,75 x 3,75") |
| Peso | 4,5 kg (10 libbre) |
| Materiale del cabinet | Pannello di fibra a media densità (MDF) stampato con preriscaldo ad alta frequenza, superfici curve |
| Finitura | Verniciata ultra brillante, pannelli terminali finto ciliegio |
| Schermatura video | MagnaGuard® |
| Terminali di connessione | Placcati oro a 5 vie (fili nudi, spinotti banana, ecc.) |
| Porte d'accordatura | Con regolazione acustica |
| Piedini regolabili | Sì, inclinazione verticale regolabile con chiave fornita |
| Montaggio a parete | Sì, supporto a parete fornito (piastra angolare) |
| Utilizzo consigliato | Cassa sinistra, destra, centrale o surround; stereo o multicanale |
| Garanzia | 5 anni (parti e manodopera) |
| Manutenzione | Panno morbido; ispezione annuale dei cavi |
Domande frequenti - VS 224 BOSTON ACOUSTICS
Domande degli utenti su VS 224 BOSTON ACOUSTICS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlanti in formato PDF gratuitamente! Trova il tuo manuale VS 224 - BOSTON ACOUSTICS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VS 224 del marchio BOSTON ACOUSTICS.
MANUALE UTENTE VS 224 BOSTON ACOUSTICS
Altoparlanti Boston VS Manuale dell'utente/Istruzioni di sicurezza/Informazioni sulla conformità
Svenska
Grazie per aver scelto Boston Acoustics. Gli altoparlanti Boston della Serie VS, i nostri prodotti dalle migliori prestazioni e più belli, offrono una superba esperienza audio/video o audio pura. Il design innovativo dei driver e delle casse garantisce caratteristiche sonore eccezionali. Ciascun modello della serie VS è sonorizzato per armonizzarsi perfettamente agli altri, affinché possano essere combinati in maniera tale da offrire le migliori prestazioni in qualsiasi configurazione.
L'aspetto della Serie VS va ad aggiungere un tocco in più al suo fascino sonoro. Le incredibili finiture laccate pianoforte e i pannelli ciliegia extra-lucidi da arredo racchiudono una struttura che è molto più di una semplice scatola rettangolare. Gli elementi strutturali delle casse sono costituiti da MDF sagomato ad alta frequenza che presenta superfici curve in grado di smorzare le onde interne e la risonanza dei pannelli. Solidi rinforzi interni apportano ulteriore resistenza alle casse, garantendo un ambiente ideale per prestazioni di primo livello.
Caratteristiche
• Cassa dall'elegante finitura laccata pianoforte
• Pannelli extra-lucidi multistrato da arredo
- Cassa in MDF sagomato ad alta frequenza che presenta superfici curve in grado di smorzare le onde interne e la risonanza dei pannelli
- Woofer a lunga escursione e gamme intermedie presentano telai in alluminio fuso, OCCM (Organic Composite Cone Material) e bordi in gomma
- Tweeter SBW (Super Wide Bandwidth) dotati di doppio diaframma accoppiato concentrico (CDCD) minimizzano lo spostamento di fase e la distorsione migliorando al tempo stesso il movimento pistonico.
• Schermatura video MagnaGuard®
• Binding post di precisione a 5 vie placcati oro
- Porte sintonizzate acusticamente
| Specifiche | VS 336 | VS 344 | VS 325C | VS 224 | VS 260 | VS 240 |
| Gamma di frequenza (±3dB): | 35 Hz – 30 kHz | 42 Hz – 30 kHz | 65 Hz – 30 kHz | 78 Hz – 30 kHz | 45 Hz – 30 kHz | 70 Hz – 30 kHz |
| Amplificatore raccomandato: | 10 – 400 Watt | 10 – 250 Watt | 10 – 250 Watt | 10 – 200 Watt | 10 – 250 Watt | 10 – 100 Watt |
| Sensibilità: | 87 dB SPL/2,8 V/m | 87 dB SPL/2,8 V/m | 90 dB SPL/2,8 V/m | 87 dB SPL/2,8 V/m | 87 dB SPL/2,8 V/m | 86 dB SPL/2,8 V/m |
| Impedenza nominale: | 8 ohm | 8 ohm | 8 ohm | 8 ohm | 8 ohm | 8 ohm |
| Frequenza di crossover: | 250 / 2.500 Hz | 300 / 2.500 Hz | 350 / 2.400 Hz | 1.900 Hz | 1.900 Hz | 2.000 Hz |
| Driver dei bassi: | Triplo 6^1/_2 "(165 mm) | Quadruplo 4^1/_2 "(114 mm) | Doppio 5^1/_4 "(133 mm) | Doppio 4^1/_2 "(114 mm) | 6^1/_2 "(165 mm) | 4^1/_2 "(114 mm) |
| Driver dei medi: | 4^1/_2 "(114 mm) | 4^1/_2 "(114 mm) | 3"(76 mm) | — | — | — |
| Driver alta frequenza: | 1" (25 mm)Banda super larga | 1" (25 mm)Banda super larga | 1" (25 mm)Banda super larga | 1" (25 mm)Banda super larga | 1" (25 mm)Banda super larga | 1" (25 mm)Banda super larga |
| Dimensioni (H x L x P) : | 46^1/_16 × 9^7/_8 × 12^13/_16 "(1170 x 250 x 325 mm) | 44 × 5^3/_8 × 8^3/_8 "(1117 x 148 x 161 mm) | 7^1/_8 × 28^3/_16 × 6^5/_16 "(181 x 716 x 161 mm) | 25 × 5^3/_4 × 3^3/_4 "(632 x 148 x 96 mm) | 15^1/_4 × 8^7/_8 × 10^1/_4 "(387 x 225 x 260 mm) | 9^7/_16 × 5^7/_8 × 6^3/_8 "(240 x 150 x 162 mm) |
| Dimensioni della base (L x P) | 8^3/_8 × 8^3/_8 " (213 x 213 mm) | |||||
| Peso: | 66,3 lbs(30,12 kg) | 34,8 lbs(15,8 kg) | 25,9 lbs(11,78 kg) | 10 lbs(4,5 kg) | 19 lbs(8,6 kg) | 6,3 lbs(2,9 kg) |
Per maggiori informazioni sui driver, si veda l'elenco delle Caratteristiche alla pagina precedente.
Disimballaggio del sistema

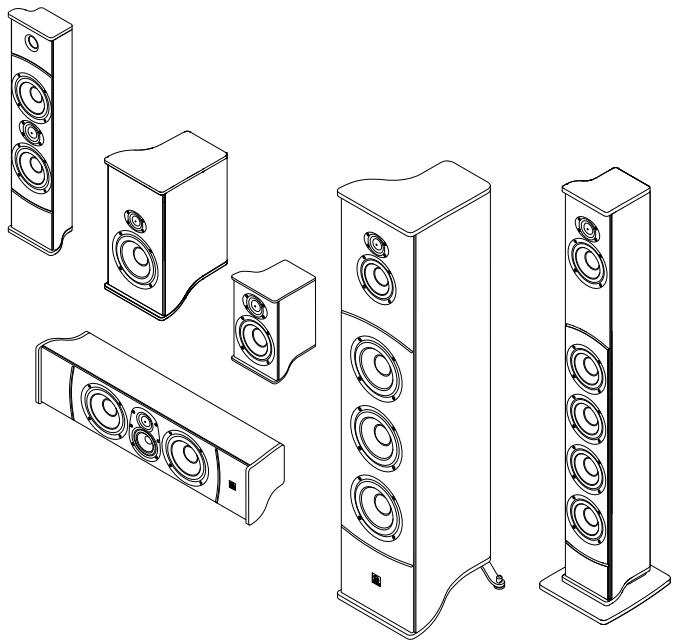

Effettuare con cautela il disimballaggio degli altoparlanti. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immediatamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri.
Le finiture extra-lucide degli altoparlanti della Serie VS sono protette durante il trasporto da una pellicola di plastica trasparente. Rimuovere la pellicola sollevandone un angolo e tirandola via con delicatezza. Ripetere la procedura per tutte le superfici dell'altoparlante.
NOTA BENE: durante l'utilizzo normale, le griglie in panno rimangono sull'altoparlante. Tuttavia, per rimuovere una griglia VS, porre delicatamente le dita intorno al bordo della griglia stessa e, iniziando da un lato dell'altoparlante, fare leva lungo l'altoparlante stesso fino a quando la griglia non salta via. Per installare nuovamente la griglia, posizionare un capo lungo e spingere delicatamente l'altro capo lungo della griglia contro la cassa fino a quando non scatta in posizione.
Opzioni di collocazione
VS 336, VS 344 – Questo è il classico altoparlante da pavimento "a torre". Per il migliore equilibrio sonoro, posizionarlo presso una parete aperta, ad almeno 1 metro di distanza dagli angoli della stanza.
VS 325C – Questo modello è indicato specificamente per l'uso quale altoparlante canale centrale in un sistema A/V. Va centrato sul televisore e collocato il più vicino possibile allo schermo. Può essere collocato sopra o sotto lo schermo, su uno scaffale o installato a muro con l'apposito supporto in dotazione. Evitare di posizionare l'altoparlante in un luogo semi-chiuso. Un simile collocamento potrebbe provocare caratteristiche sonore indesiderate.
VS 224, VS 240, VS 260 – Questo modello può essere utilizzato come altoparlante sinistro, destro, centrale o surround in un impianto stereo o multicanale. Il può anche essere utilizzato come altoparlante destro / sinistro in un impianto stereo. Può essere collocato su un piano, uno scaffale o montato a parete servendosi del supporto di montaggio in dotazione. Il piedino regolabile e il supporto di montaggio consentono un orientamento orizzontale o verticale ed un posizionamento ottimale.
Piedini regolabili

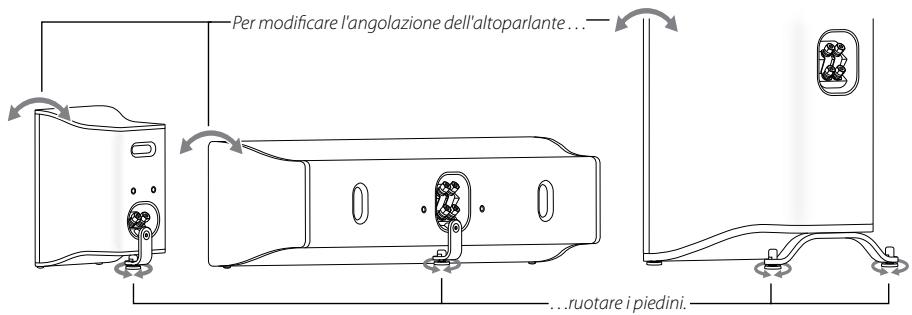

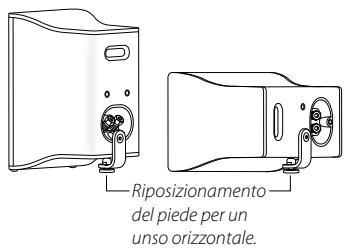

Ciascuno dei modelli della serie VS, ad eccezione del VS 344, è dotato di piedini regolabili che consentono di modificare l'angolazione verticale dell'altoparlante per adattarsi meglio all'installazione.

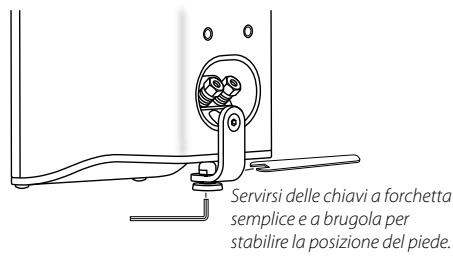

Gli altoparlanti VS sono forniti con una chiave a forchetta semplice e una chiave a brugola per sistemare la posizione del piedino regolabile. Inserire la chiave a brugola nel foro presente sul fondo del piedino regolabile. Posizionare la chiave a forchetta semplice attorno ai recessi posti sulla base del profilo. Girare le chiavi per regolare il piedino.
I modelli VS 336 e VS 344 sono forniti con supporti da tappeto. In caso di collocazione degli altoparlanti su un pavimento ricoperto da un tappeto, sostituire i piedini con gli appositi supporti da tappeto. Questo offre un'ulteriore stabilità e attacco all'altoparlante. Prestare attenzione nel maneggiare i supporti da tappeto per evitare di danneggiare il pavimento o di ferirsi.
Installazione a parete
I modelli VS 224, VS 240, e VS 325C possono essere installati a parete servendosi degli appositi supporti di montaggio in dotazione.

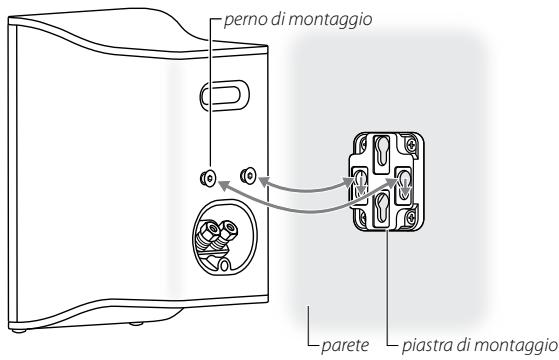

Servirsi della chiave a brugola in dotazione per rimuovere la vite di fissaggio del piedino e il piedino stesso. Quindi inserire le staffe di montaggio filettate nel retro della cassa.
Fissare la piastra di montaggio a parete servendosi degli attrezzi adeguati. Si veda la nota di cui sotto. Assicurarsi che sia dritta. Collegare gli altoparlanti. Inserire le teste delle staffe di montaggio nelle aperture a serratura a livello della piastra di montaggio. Abbassare l'altoparlante in modo da inserire le staffe di montaggio nella piastra. Quando si posiziona l'altoparlante in maniera orizzontale, vengono utilizzate le aperture a serratura verticali.
NOTA BENE: Il cliente è responsabili della scelta e dell'uso adeguato di strumenti per il montaggio (disponibili nei negozi di ferramenta) che garantiscano un'installazione a parete corretta e sicura degli altoparlanti.
Installazione a muro del VS 224
La staffa di installazione a muro del VS 224 si fissa direttamente a parete per posizionare l'altoparlante piatto a muro. La piastra di montaggio ad angolo serve per il posizionamento angolato dell'altoparlante a muro. La piastra di montaggio ad angolo viene fissata a muro e quindi la staffa di installazione a muro si fissa alla piastra stessa. Assicurarsi che l'altoparlante sia orientato correttamente prima di iniziare. La porta deve essere situata sulla parte superiore dell'altoparlante al momento di installarlo. Quando si fissa la staffa di installazione a muro o la piastra di montaggio ad angolo alla parete va notato che i fori più ampi devono Staffa di installazione a muro
Staffa di installazione a muro in posizione orizzontale
piastra di montaggio ad angolo
essere collocati in alto sia nelle applicazioni orizzontali che in quelle verticali. Al momento di fissare l'altoparlante si noterà uno leggero spostamento a sinistra quando viene bloccato in maniera sicura nella staffa di installazione a muro.
Connessione degli altoparlanti
Prima di connettere gli altoparlanti, spegnere tutti i componenti dell'impianto. Gli altoparlanti VS sono dotati di binding post a 5 vie placcati oro. Possono accogliere fili esposti, perni ad alette, perni a paletta, spine a banana o doppie spine a banana.

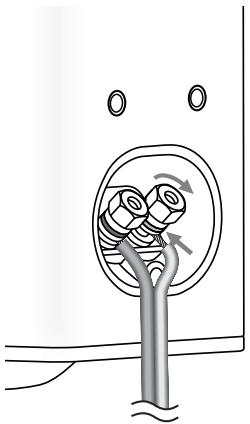

L'illustrazione mostra il metodo di connessione con filo esposto. RImuovere circa 10 mm dell'isolamento del filo. Torcere i capi del filo formando un fascio ordinato. Svitare la parte superiore esagonale del morsetto. Inserire il filo nel foro del montante centrale del morsetto e girare la parte superiore esagonale per fissare il filo in posizione.
Se si utilizzano perni ad alette o a paletta, fissarli ai fili come indicato dal produttore. Svitare la parte superiore esagonale del morsetto. I perni ad alette si inseriscono nel foro del montante centrale del morsetto come il filo esposto. I perni a paletta vanno posizionati attorno ad esso. Una volta inserito il perno nel morsetto, girare la parte superiore esagonale per fissarlo in posizione.
Se si utilizzano perni a banana o perni doppi a banana, fissarli al filo come indicato dal produttore. Non svitare la parte superiore esagonale del morsetto. Basterà inserire i perni a banana nei fori presenti sul retro dei morsetti.
Per maggiori informazioni sul collegamento dei cavi dell'altoparlante al ricevitore o all'amplificatore, fare riferimento al manuale per l'uso.
Importante!
Per garantire le migliori prestazioni, rispettare le polarità al momento di effettuare i collegamenti dell'altoparlante. I morsetti presentano anelli colorati codificati: rosso per + e nero per –. Collegare ciascun terminale + sul retro dell'amplificatore o ricevitore al rispettivo terminale + (rosso) di ciascun altoparlante. Collegare i terminali – (neri) allo stesso modo. In caso di errato collegamento, si possono verificare una scarsa risposta dei bassi e riproduzione. Inoltre, per evitare corto circuiti che potrebbero danneggiare l'apparecchiatura, evitare con cura che i fili esposti entrino in contatto.
Doppio cablaggio

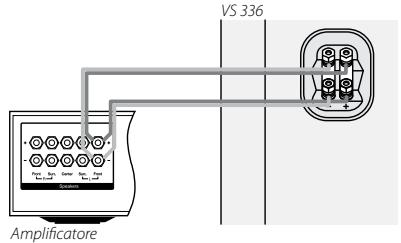

I modelli VS 325C, VS 344, e VS 336 presentano doppi terminali di ingresso che consentono il doppio cablaggio. Quando un altoparlante presenta un doppio cablaggio, due fili dell'altoparlante sono collegati ai terminali dell'amplificatore. I due fili sono collegati ai terminali doppi. Questo migliora le prestazioni dell'impianto in quanto raddoppia la conducibilità del collegamento amplificatore-altoparlante.
Doppia amplificazione
I doppi terminali di ingresso del VS 325C, VS 344, e del VS 336 permettono anche una doppia amplificazione. Due distinti canali di amplificazione vengono impiegati per condurre l'altoparlante. Un canale dirige gli altoparlanti dei bassi, mentre l'altro di occupa dei medi / del tweeter. Questo può apportare notevoli miglioramenti alla qualità dell'audio e alla gamma dinamica.

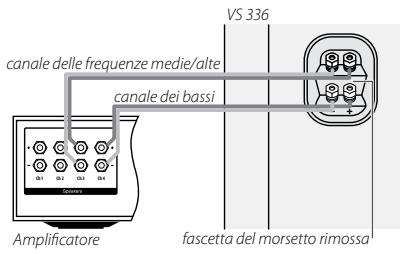

In questa configurazione vengono rimosse le fascette metalliche che collegano i due gruppi di morsetti. Il canale dell'amplificatore che guida i medi / il tweeter viene collegato ai terminali superiori; il canale dell'amplificatore per gli altoparlanti dei bassi viene collegato ai terminali inferiori.
Funzionamento
In fase di utilizzo degli altoparlanti VS 224, VS 240, VS 344, o VS 260 con un sistema home theater Dolby® Digital o DTS™, impostare il tipo di altoparlanti su "Small" (piccolo) durante la procedura di configurazione del sistema. Quando si utilizza il VS 325C o VS 336 con un sistema home theater Dolby® Digital or DTS™, il tipo di altoparlante può essere impostato su "Large" (grande) o "Small" (piccolo). Con un'impostazione su "Large" (grande, possono generare un suono più pieno. Provare entrambe le configurazioni e servirsi di quella che si rivela migliore per la più vasta gamma di materiale sorgente. Quando si utilizza il sistema con un sistema home theater Dolby Pro Logic®, assicurarsi che la modalità del canale centrale del ricevitore sia impostata su "Normal".
Alcuni ricevitori / processori Dolby Digital offrono diverse opzioni di configurazione per ciascuna fonte o modalità surround (ad es: CD-stereo, videocassette, Dolby Digital, Pro Logic). Se si utilizza un subwoofer nel sistema, seguire le istruzioni dell'impianto per fare in modo che l'uscita del subwoofer sia accesa e che gli altoparlanti siano impostati su "Small" (piccolo) in ciascuna modalità.
Se il ricevitore è dotato di un crossover subwoofer regolabile, si raccomanda di impostarlo tra 80Hz e 120Hz. Fare riferimento al manuale per l'uso del vostro ricevitore A/V per eventuali ulteriori indicazioni sull'uso del sistema.
NOTA BENE: Un subwoofer alimentato Boston Acoustics aggiungerà impatto e realismo a musica e colonne sonore dei film. Contattate il vostro rivenditore Boston Acoustics per farvi consigliare il modello di subwoofer più adatto al vostro impianto.
Manutenzione e servizi
Le finiture extra-lucide degli altoparlanti della Serie VS presentano gli standard dei mobili di alta qualità. Occorre dunque prendersene cura allo stesso modo. Prima di utilizzare qualsiasi prodotto detergente, effettuare una prova su una parte piccola e inosservata dell'altoparlante. Assicurarsi che i risultati siano quelli desiderati prima di procedere all'applicazione finale.
Per la cura quotidiana, le parti esterne degli altoparlanti possono essere pulite servendosi di un panno morbido per rimuovere le impronte o la polvere. Controllare, pulire o ridefinire tutte le connessioni cablate almeno una volta l'anno.
Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno del sistema. Nel caso in cui il problema persista, questo indicherà che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, questo indica che il problema risiede probabilmente nell'elettronica del sistema. Nel caso in cui gli altoparlanti necessitino di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare la pagina bostonacoustics.com/dealers per un elenco dei rivenditori nella propria zona.
Garanzia limitata
Boston Acoustics garantisce all'acquirente originale degli altoparlanti Serie VS che questi non presentano alcun difetto nei materiali e nella fattura per un periodo di 5 anni dalla data dell'acquisto.
In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impiego del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d'acquisto sotto forma di documento di vendita.
La presente garanzia non include danni derivanti da abuso, cattivo uso, installazione non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da personale non autorizzato da Boston Acoustics
Questa garanzia è limitata al prodotto Boston Acoustics e non copre i danni di alcun dispositivo associato. Questa garanzia non copre i costi di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di serie del dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno stato all'altro.
In caso di necessità di assistenza
Contattare innanzitutto il rivenditore presso il quale è stato acquistato il prodotto. Qualora ciò non fosse possibile, scrivere a:
O contattateci tramite e-mail all'indirizzo: support@bostona.com
In Giappone, indirizzate la vostra e-mail a: ba_info@dm-holdings.com.
Nei Paesi dell'Asia e del Pacifico, inviate la vostra e-mail a:service@dm-singapore.com
Vi informeremo immediatamente su come procedere. Se è necessario restituire un altoparlante Serie VS alla fabbrica, effettuare una spedizione prepagata. In seguito alla riparazione, ve lo restituiremo riparato e franco spedizione negli Stati Uniti e Canada.
Clienti UE
Questo simbolo riportato sul prodotto indica che il prodotto non può essere smaltito con i rifiuti domestici. Al contrario, esso deve essere smaltito tramite un sistema di smaltimento apposito per i rifiuti elettronici o restituito al rivenditore all'acquisto di un prodotto simile. Il produttore ha pagato per il riciclaggio di questo prodotto. In tal modo, è possibile contribuire al reimpiego e riciclaggio dei materiali, si riducono al minimo gli effetti indesiderati sull'ambiente e la salute umana e si evitano multe per uno smaltimento errato.
Boston Acoustics si impegna costantemente per aggiornare e migliorare i propri prodotti. Le specifiche e i dettagli di costruzione sono soggetti a variazioni senza preavviso.
