VS 224 - Altavoces acústicos BOSTON ACOUSTICS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato VS 224 BOSTON ACOUSTICS en formato PDF.
| Tipo de producto | Altavoz acústico de columna |
| Marca | Boston Acoustics |
| Modelo | VS 224 |
| Rango de frecuencias (±3 dB) | 78 Hz – 30 kHz |
| Amplificador recomendado | 10 – 200 vatios |
| Sensibilidad | 87 dB SPL/2,8 V/m |
| Impedancia nominal | 8 ohmios |
| Frecuencia de cruce | 1900 Hz |
| Altavoz de baja frecuencia | Doble 4,5" (114 mm) |
| Altavoz de alta frecuencia | 1" (25 mm) super banda ancha (SWB), doble diafragma concéntrico (CDCD) |
| Dimensiones (Al x An x Pr) | 632 x 148 x 96 mm (25 x 5,75 x 3,75") |
| Peso | 4,5 kg (10 libras) |
| Material del gabinete | Panel de fibra de densidad media (MDF) moldeado con precalentamiento de alta frecuencia, superficies curvas |
| Acabado | Laqueado ultra brillante, paneles extremos imitación cerezo |
| Blindaje de vídeo | MagnaGuard® |
| Terminales de conexión | Dorados de 5 vías (cables desnudos, conectores banana, etc.) |
| Puertos | Con ajuste acústico |
| Patas ajustables | Sí, inclinación vertical ajustable con llave incluida |
| Montaje en pared | Sí, soporte mural incluido (placa angular) |
| Uso recomendado | Altavoz izquierdo, derecho, central o surround; estéreo o multicanal |
| Garantía | 5 años (piezas y mano de obra) |
| Mantenimiento | Paño suave; inspección anual de cables |
Preguntas frecuentes - VS 224 BOSTON ACOUSTICS
Preguntas de los usuarios sobre VS 224 BOSTON ACOUSTICS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Altavoces acústicos en formato PDF gratis! Encuentra tus instrucciones VS 224 - BOSTON ACOUSTICS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. VS 224 de la marca BOSTON ACOUSTICS.
MANUAL DE USUARIO VS 224 BOSTON ACOUSTICS
Altavoces VS de Boston Manual del Propietario / Instrucciones de Seguridad / Información de Cumplimiento
Français
Gracias por elegir Boston Acoustics. Los altavoces Boston VS Series, nuestros productos de mejor apariencia y funcionamiento, ofrecen una magnífica experiencia sólo de audio o de audio y video. Los innovadores diseños de los controles y el gabinete producen características de sonido excepcionales. Cada modelo de VS Series está sonorizado para armonizar con los otros de manera que puedan combinarse para ofrecer el mejor funcionamiento en cualquier configuración.
Al atractivo de sonido de los VS Series se agrega su atractivo visual. La llamativa terminación de laca del piano y los paneles de extremo en cerezo grado mobiliario de alto brillo cubren un gabinete que es mucho más que unas cajas rectangulares. Los elementos estructurales de los gabinetes están hechos de MDF moldeado de alta frecuencia que presentan superficies curvadas que reducen las ondas internas y las resonancias en el panel. Abrazaderas internas sustanciales potencian la fuerza de los gabinetes para brindar un ambiente ideal de un funcionamiento de alto nivel.
Características
• Gabinete acabado en elegante laca tipo piano
- Paneles de extremo en grado mobiliario multi-capas de alto brillo
- Gabinete en MDF moldeado de alta frecuencia con superficies curvadas, que reducen las ondas internas y las resonancias en el panel.
- Los woofers de bajos con sección cónica larga y controles de medio rango presentan marcos de aluminio colado, en material de composita orgánica de los conos (OCCM), y recubrimientos de goma
- Los tweeters de bajos de súper banda ancha (SWB) con diafragma concéntrico doble acoplado (CDCD) reducen el cambio de fase y distorsión y mejoran el movimiento pistónico.
- Blindaje de video MagnaGuard®
- Postes de anclaje de precisión de 5 vías con acabado dorado
- Puertos afinados acústicamente
| Especificaciones VS 336 | VS 344 | VS 325C | VS 224 | VS 260 | VS 240 | |
| Rango de frecuencia (±3dB): | 35Hz – 30kHz | 42Hz – 30kHz | 65Hz – 30kHz | 78Hz – 30kHz | 45Hz – 30kHz | 70Hz – 30kHz |
| Amplificador recomendado | 10 – 400 vatios | 10 – 250 vatios | 10 – 250 vatios | 10 – 200 vatios | 10 – 250 vatios | 10 – 100 vatios |
| Sensibilidad: | 87dB SPL/2,8V/m | 87dB SPL/2,8V/m | 90dB SPL/2,8V/m | 87dB SPL/2,8V/m | 87dB SPL/2,8V/m | 86dB SPL/2,8V/m |
| Impedancia Nominal: | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Frecuencia de cruce: | 250 / 2,500Hz | 300 / 2,500Hz | 350 / 2,400Hz | 1,900Hz | 1,900Hz | 2,000Hz |
| Frecuencia de cruce: | Triple 6^1/_2 " (165mm) | Cuádruple 4^1/_2 " (114mm) | Doble 5^1/_4 " (133mm) | Doble 4^1/_2 " (114mm) | 6^1/_2 " (165mm) | 4^1/_2 " (114mm) |
| Controles de rango medio: | 4^1/_2 " (114mm) | 4^1/_2 " (114mm) | 3" (76mm) | — | — | — |
| Controles de alta frecuencia: | 1" (25mm)Súper banda ancha | 1" (25mm)Súper banda ancha | 1" (25mm)Súper banda ancha | 1" (25mm)Súper banda ancha | 1" (25mm)Súper banda ancha | 1" (25mm)Súper banda ancha |
| Dimensiones (Alto x Ancho x Profundidad): | 46^1/_16 × 9^7/_8 × 12^13/_16 " (1170 x 250 x 325mm) | 44 × 5^3/_8 × 8^3/_8 " (1117 x 148 x 161mm) | 7^1/_8 × 28^3/_16 × 6^5/_16 " (181 x 716 x 161mm) | 25 × 5^3/_4 × 3^3/_4 " (632 x 148 x 96mm) | 15^1/_4 × 8^7/_8 × 10^1/_4 " (387 x 225 x 260mm) | 9^7/_16 × 5^7/_8 × 6^3/_8 " (240 x 150 x 162mm) |
| Dimensiones básicas (ancho x profundidad): | 8^3/_8 × 8^3/_8 " (213 x 213mm) | |||||
| Peso: | 66,3 lbs (30,12kg) | 34,8 lbs (15,8kg) | 25,9 lbs (11,78kg) | 10 lbs (4,5kg) | 19 lbs (8,6kg) | 6,3 lbs (2,9kg) |
Consulte la lista de Características de la página anterior para más información sobre los controles.

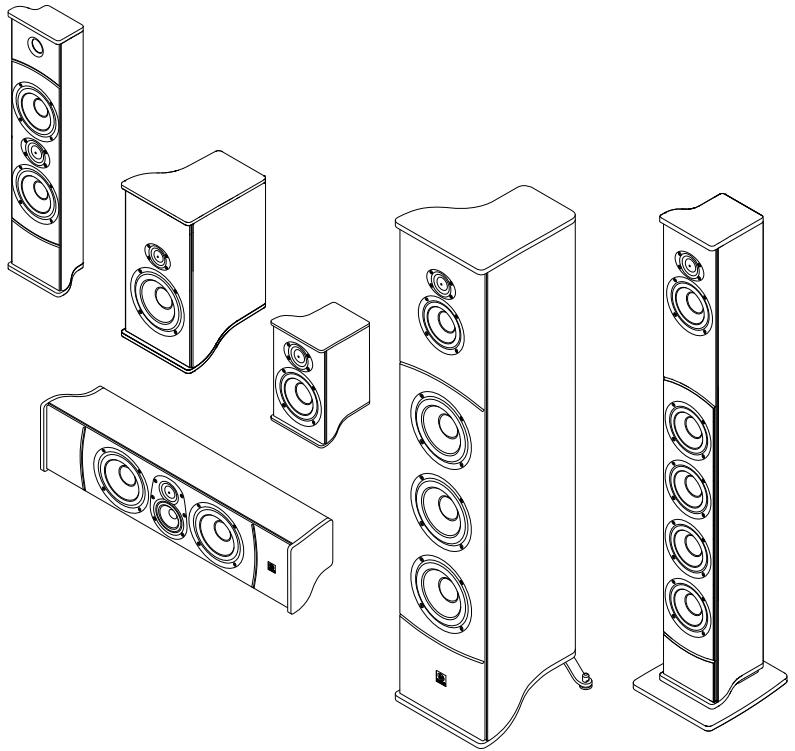

Desembalaje del sistema
Desembale cuidadosamente los altavoces. Si hay alguna señal de daños debidos al transporte, comuníqueselo inmediatamente a su distribuidor y/o a su servicio de entrega. Conserve el cartón de envío y los materiales de embalaje para una futura utilización.
La terminación de alto brillo de los gabinetes de VS Series está protegida durante el envío con una película de plástico de color claro. Retire la película levantando una esquina y tirando cuidadosamente de ella. Repita el procedimiento para todas las superficies del gabinete.
NOTA: Las rejillas de tela permanecen sobre el parlante durante el uso normal. Sin embargo, para retirar una rejilla VS, coloque sus dedos suavemente sobre el borde de la rejilla y comenzando por un extremo del parlante, haga palanca a lo largo de la extensión del parlante hasta que la rejilla se suelte. Para volver a colocar la rejilla, coloque uno de los bordes largos en posición y luego empuje suavemente el otro lado largo de la rejilla contra el gabinete hasta que la rejilla encaje en su lugar.
Opciones de colocación
VS 336, VS 344 – Este es un clásico altavoz "torre" para el piso. Para lograr el mejor equilibrio de sonido, colóquelo cerca de una superficie de pared abierta, al menos a 3 pies (1m) de las esquinas de la habitación.
VS 325C – Este modelo está específicamente diseñado para usarse como altavoz de canal central en un sistema A/V. Debe centrarse en la televisión lo más cercano posible a la pantalla. Puede ubicarse tanto en la parte superior como inferior de la pantalla, en un estante o en la pared con el soporte suministrado. Evite colocar el altavoz en un lugar semi cercado. Esta ubicación puede producir características de sonido no deseadas.
VS 224, VS 260, and VS 240 – Este modelo puede ser utilizado como altavoces de sonido envolvente o izquierda, derecha y centro en un sistema de canales múltiples o estéreo. El sistema puede también usarse como los altavoces de izquierda/derecha en un

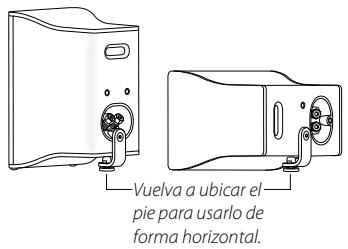

sistema solo estéreo. Puede situarse en un tablero de mesa o un estante, o instalarse en la pared con el soporte suministrado. El pie ajustable y el soporte para instalación de pared permiten una orientación vertical u horizontal y colocación óptima.
Pies ajustables

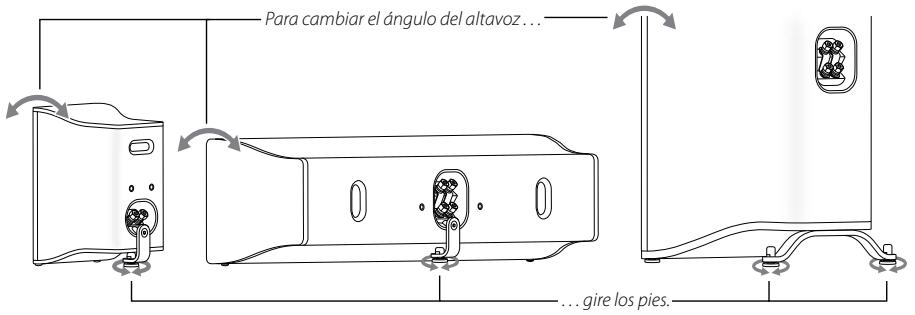

Cada uno de los modelos de la serie VS, con excepción del VS 344, está equipado con pies ajustables que le permiten cambiar el ángulo vertical del parlante para adecuarlo a su instalación.

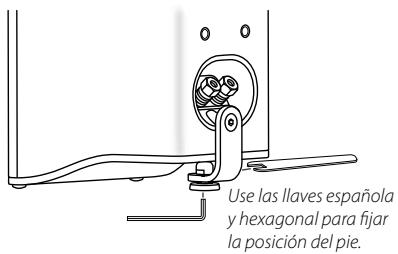

Los altavoces VS cuentan con una llave española y una llave hexagonal para fijar la posición de los pies ajustables. Coloque la llave hexagonal en el orificio de la base del pie ajustable. Coloque la llave española alrededor de los huecos de la base del pistón Gire las llaves para fijar la posición del pie.
El VS 336 y el VS 344 tienen
pernos de alfombra. Si los altavoces se colocan en un piso alfombrado reemplace los pies por los clavos para alfombra. Esto le brinda una estabilidad adicional y acoplamiento para el altavoz. Los clavos para alfombra deben utilizarse con cuidado para evitar que se dañe el piso o que usted sufra una herida.
Instalación en la pared

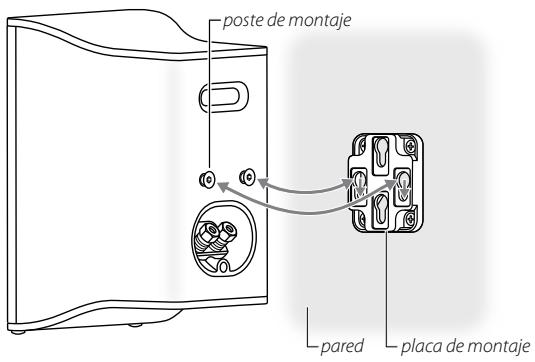

Los VS 224, VS 240, y VS 325C pueden montarse en la pared utilizando el soporte suministrado correspondiente. Utilice la llave hexagonal suministrada para retirar el tornillo de montaje del pie y el pie. Luego instale los postes de montaje con rosca en la parte trasera del gabinete.
Ajuste la placa de montaje a la pared con equipamiento físico adecuado. Vea la Nota de abajo. Asegúrese de que esté nivelado. Conecte los altavoces. Inserte los cabezales de los postes de montaje a través de las aberturas del orificio de la llave de la placa de montaje. Baje el altavoz para sentar los postes de montaje en la placa. Cuando el altavoz está en una posición horizontal, se utilizan las aberturas que se encuentran en posición vertical.
NOTA: El cliente es el responsable de la selección y utilización
correcta de los elementos de montaje (disponibles en ferreterías) que asegurarán un montaje en la pared adecuado y seguro de los altavoces.
Instalación en la pared del VS 224
El soporte para instalación en la pared del VS 224 se acopla directamente a la pared para ubicar el parlante en forma plana sobre la misma. La placa de montaje en ángulo se usa para ubicar el parlante en forma angulada sobre la pared. La placa de montaje en ángulo se acopla a la pared y luego se acopla en dicha placa el soporte de instalación en la pared. Asegúrese de que el parlante esté orientado correctamente antes de comenzar. Al realizar la instalación el puerto debe estar en la parte superior del parlante. Cuando acople el soporte de instalación en la pared a la misma o la placa de montaje angulada, observe que los agujeros grandes deben estar ubicados en la parte superior, tanto en las aplicaciones verticales como en las horizontales. Cuando acople el parlante verá que el mismo se desplazará ligeramente hacia la izquierda al sujetarlo con firmeza en el soporte de instalación en la pared.
soporte para instalación en la pared
soporte para instalación en la pared – posición horizontal
placa de montaje angulada
Conexiones del altavoz
Antes de conectar los altavoces, apague todos los componentes del sistema. Los altavoces VS cuentan con postes de anclaje de 5 vías con acabado dorado. Pueden admitir cables desnudos, agarraderas de clavijas, terminales de pala, enchufes banana o enchufes banana dobles.

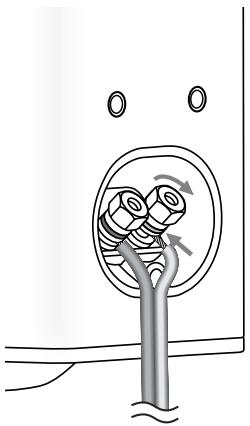

La ilustración muestra el método de conexión del altavoz de cable desnudo. Desprenda aproximadamente 3/8" (10mm) del aislamiento del cable. Enrolle los hilos del cable haciendo un nudo prolijo. Desenrosque el extremo superior hexagonal del terminal. Inserte el cable en el orificio del poste central del terminal y gire el extremo superior hexagonal para sujetar el cable en su lugar.
Si está utilizando agarraderas de clavijas o terminales de pala, adjúntelos a los cables según lo especifique el fabricante. Desenrosque el extremo superior hexagonal del terminal. Las agarraderas de claviijas están insertadas en el orificio del poste central del terminal, al igual que el cable desnudo. Los terminales de pala encajan alrededor del poste central del terminal. Una vez que este elemente está en el terminal gire el extremo superior hexagonal para sujetarlo en su lugar.
Si está utilizando enchufes banana simples o dobles, adjúntelos a los cables según lo especifique el fabricante. No desenrosque el extremo superior hexagonal del terminal. Simplemente inserte los enchufes banana en los orificios de la parte trasera de los terminales.
Para obtener información sobre cómo conectar los cables de los altavoces a su receptor o amplificador, consulte con el manual de su propietario.
Para asegurar el mejor rendimiento observe las polaridades al realizar las conexiones del altavoz. Los terminales tienen anillos de color de códigos: rojo para + y negro para –. Conecte cada terminal + de la parte trasera del amplificador o receptor al respectivo terminal + (rojo) de cada altavoz. Conecte los terminales – (negros) de la misma forma. Si las conexiones no se realizan correctamente puede provocar una mala respuesta de graves y de imágenes pobres. Igualmente, para evitar cortocircuitos que puedan dañar su equipo, tenga cuidado de no permitir que dos cables desnudos se toquen.
Doble cableado

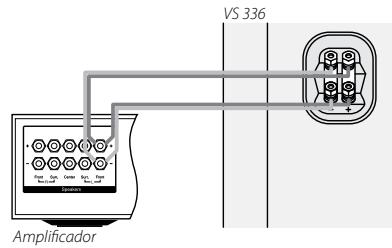

Los VS 325C, VS 344, y VS 336 cuentan con terminales de doble entrada que permiten el doble cableado. Un altavoz tiene doble cableado cuando dos cables del mismo están conectados a los terminales del altavoz amplificador. Los dos cables están conectados a los terminales dobles. Esto mejora el rendimiento de los sistemas ya que duplica la conductividad de la conexión del amplificador al altavoz.
Doble amplificación

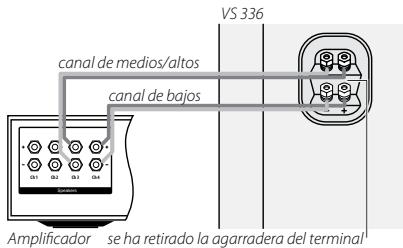

Los terminales de doble entrada de VS 325C, VS 344, y VS 336 también permiten la doble amplificación. Se utilizan dos canales amplificadores separados para controlar el altavoz. Un canal controla los altavoces de graves, mientras que el otro controla el medio rango/ tweeter. Esto puede implicar mejoras significativas en la calidad del audio y el rango dinámico.
En esta configuración, las agarraderas de metal que conectan los dos pares de terminales se han retirado. El canal amplificador que controla el medio rango/tweeter está conectado a los terminales superiores; el canal amplificador para los altavoces de graves está conectado a los terminales inferiores.
Funcionamiento
Cuando utilice los altavoces VS 224, VS 240, y VS 260 en un sistema de cine en casa Dolby® Digital o DTS™, ajuste el tipo de altavoz a la configuración "Small" en el procedimiento de configuración del sistema. Cunado utilice VS 325C, VS 344, o VS 336 en un sistema de cine en casa Dolby® Digital o DTS™, la configuración del altavoz puede estar en "Large" o "Small". En la configuración "Large" pueden producir un sonido más completo. Pruebe ambas configuraciones y utilice la que suene mejor con la más amplia gama de materiales de fuente. Cuando utilice el sistema en un sistema de cine en casa Dolby Pro Logic®, asegúrese de que el canal central del receptor esté en modo Normal."
Algunos receptores/ procesadores equipados con Dolby Digital ofrecen diferentes opciones de configuración para cada fuente o modo "surround" (por ej., CD estéreo, videocasete, Dolby Digital, Pro Logic). Si utiliza un subwoofer en su sistema, siga las instrucciones para su equipo a fin de asegurarse de que la salida del subwoofer está conectada y que los altavoces se encuentran en la configuración "Small" en cada modo.
Si su receptor tiene ajustes de frecuencia de cruce ajustables, recomendamos que la frecuencia de cruce del subwoofer se ajuste entre 80Hz y 120Hz. Remítase al manual del propietario de su receptor A/V para obtener cualquier recomendación adicional sobre el funcionamiento del sistema..
NOTA: Un subwoofer activado de Boston Acoustics añadirá impacto y realismo tanto a la música como a las bandas sonoras de películas. Póngase en contacto con su distribuidor de Boston Acoustics para que le recomiende los modelos de subwoofer adecuados para su aplicación.
Mantenimiento y Servicio
El acabado de alto brillo de los gabinetes de la Serie VS está realizado según el estándar de muebles de alta calidad. Se lo debe cuidar de la misma forma. Antes de utilizar cualquier producto de limpieza o de mantenimiento, pruebe en una parte pequeña e inadvertida del gabinete. Asegúrese de que los resultados son los que desea obtener antes de la aplicación final.
Para el cuidado cotidiano, los receptáculos del altavoz deben limpiarse con una tela suave a fin de quitar las huellas digitales o el polvo. Todas las conexiones de cableado deben inspeccionarse y limpiarse o establecerse de nuevo por lo menos una vez al año.
Si se produce algún problema, asegúrese de que todas las conexiones se han realizado adecuadamente y que están sujetas y limpias.
Si se produce un problema en un altavoz, vuelva a cablear ese altavoz en una ubicación diferente en el sistema. Si el problema persiste, el problema está en el altavoz. Si suena bien en la nueva posición, es una indicación muy clara de que hay un problema de mayor calado en la electrónica del sistema. En el caso de que sus altavoces necesiten asistencia técnica, póngase en contacto con su distribuidor local de Boston Acoustics o visite www.bostonacoustics.com para conseguir un listado de distribuidores en su zona.
Garantía limitada
Boston Acoustics garantiza al comprador original de nuestros altavoces de la Serie VS que éstos no cuentan con defectos en los materiales o en la mano de obra por un período de 5 años a partir de la fecha de compra.
Es responsabilidad suya instalarlos y utilizarlos de acuerdo con las instrucciones suministradas, proporcionar un transporte seguro hasta un representante de servicio autorizado de Boston Acoustics, y presentar la prueba de compra en forma de recibo de compra cuando sea necesario este servicio.
Quedan excluidos de esta garantía los daños que resulten del abuso, del mal uso, de una instalación inadecuada, de accidentes, del transporte, o de reparaciones/modificaciones por parte de cualquiera que no sea el representante de servicio autorizado de Boston Acoustics.
Esta garantía se limita al producto de Boston Acoustics y no cubre daños de equipos afines. Esta garantía no cubre los costos de desinstalación o reinstalación. Esta garantía será nula cuando se haya retirado o borrado el número de serie. Esta garantía le otorga derechos legales específicos y también le podrían corresponder otros derechos que varían de un país a otro.
Si cree que necesita asistencia técnica
Primero, póngase en contacto con el distribuidor al cual ha comprado el producto. Si esto no es posible, escriba a:
O póngase en contacto con nosotros por medio de un correo electrónico:
En Japón, envíe un correo electrónico a:
En Asia/países del Pacífico envíe un correo electrónico a:
support@bostona.com
Le indicaremos de inmediato qué acción tomar. Si es necesario devolver un altavoz de VS Series a la fábrica, le rogamos que lo envíe con franqueo prepago. Después de la reparación, lo devolveremos con costos de transporte pagados sólo en Estados Unidos y Canadá.
Sólo para clientes de la UE
Este símbolo que aparece en el producto indica que el producto no debe ser eliminado junto con los residuos domésticos. Sino que debe colocarse en un punto de recolección separada para desechos electrónicos o devuelto a un establecimiento minorista al comprar un producto similar. El fabricante ha pagado para reciclar este producto. Esta práctica contribuye a la reutilización y el reciclado, minimiza los efectos adversos sobre el medio ambiente y la salud humana y evita la imposición de multas por eliminación incorrecta de residuos.
Boston Acoustics busca continuamente actualizar y mejorar sus productos. Las especificaciones y detalles de construcción están sujetos a cambios sin previo aviso.
