MANUALE UTENTE WS151GDBI HAIER

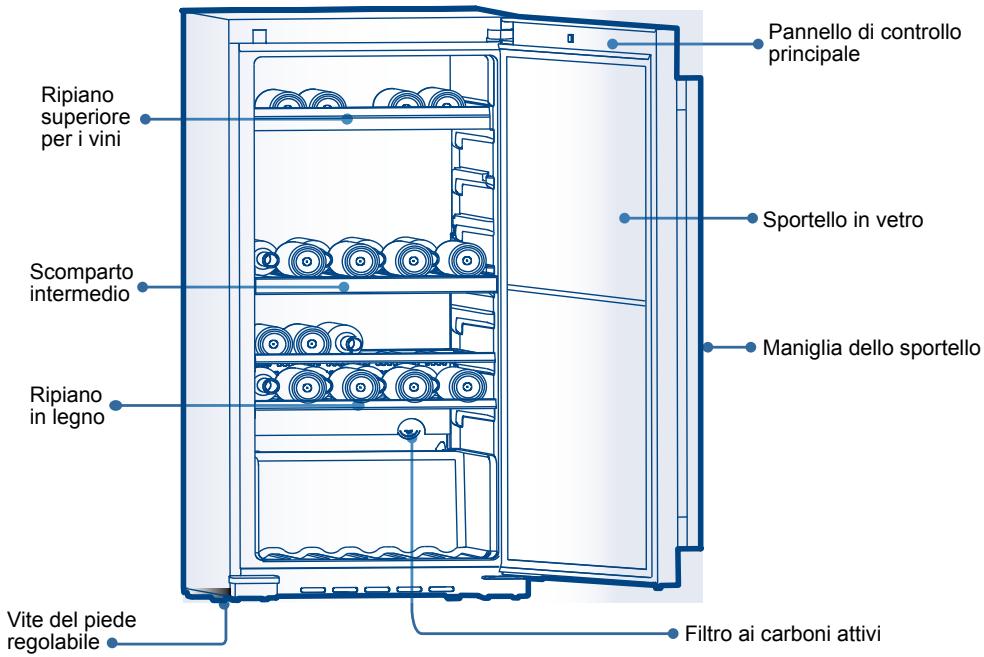

EN Intestazione 1 Nomi dei componenti della cantina Pannello di controllo principale Ripiano superiore per i vini Sportello in vetro Scomparto intermedio Maniglia dello sportello Ripiano in legno

Vite del piede regolabile

WS50GDBI (capacità: 50 bottiglie)

Filtro ai carboni attivi

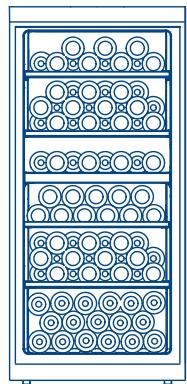

WS92GDBI (capacità: 92 bottiglie)

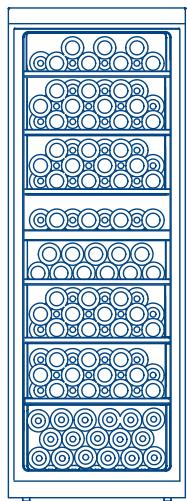

WS136GDBI (capacità: 136 bottiglie)

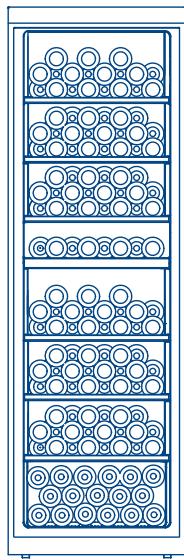

WS151GDBI (capacità: 151 bottiglie)

Sommario1 Intestazione Pagina MISURE DI SICUREZZA IMPORTANTI 16 Installazione della cantina 17 Disimballaggio della cantina per vini 17 Messa in piano della cantina per vini 17

IT Circolazione adeguata dell'aria 17 Requisiti elettrici 18 Limitazioni per l'installazione 18 Utilizzo di cavi di prolunga 18 Configurazione iniziale 18

Introduzione alle funzioni fondamentali dell'apparecchio 19 1.Blocco e sblocco automatico 19 2.Regolazione della temperatura 19 3.Display umidità 20 4.Luce interna 20 5.Circolazione all'interno della cantina 20 6.Conversione Celsius/Fahrenheit 20 7.Alimentazione 20 8.Compensazione bassa temperatura 20 9.Memoria temperatura in caso di interruzioni di corrente 20

Precauzioni per l'uso della cantina 21 Sbrinamento automatico 21 Ripiani 22 Rumori durante il funzionamento 22 Pulizia e manutenzione corrette della cantina per vini 23

Risoluzione dei problemi 24 Dati tecnici•Lista di imballaggio 25

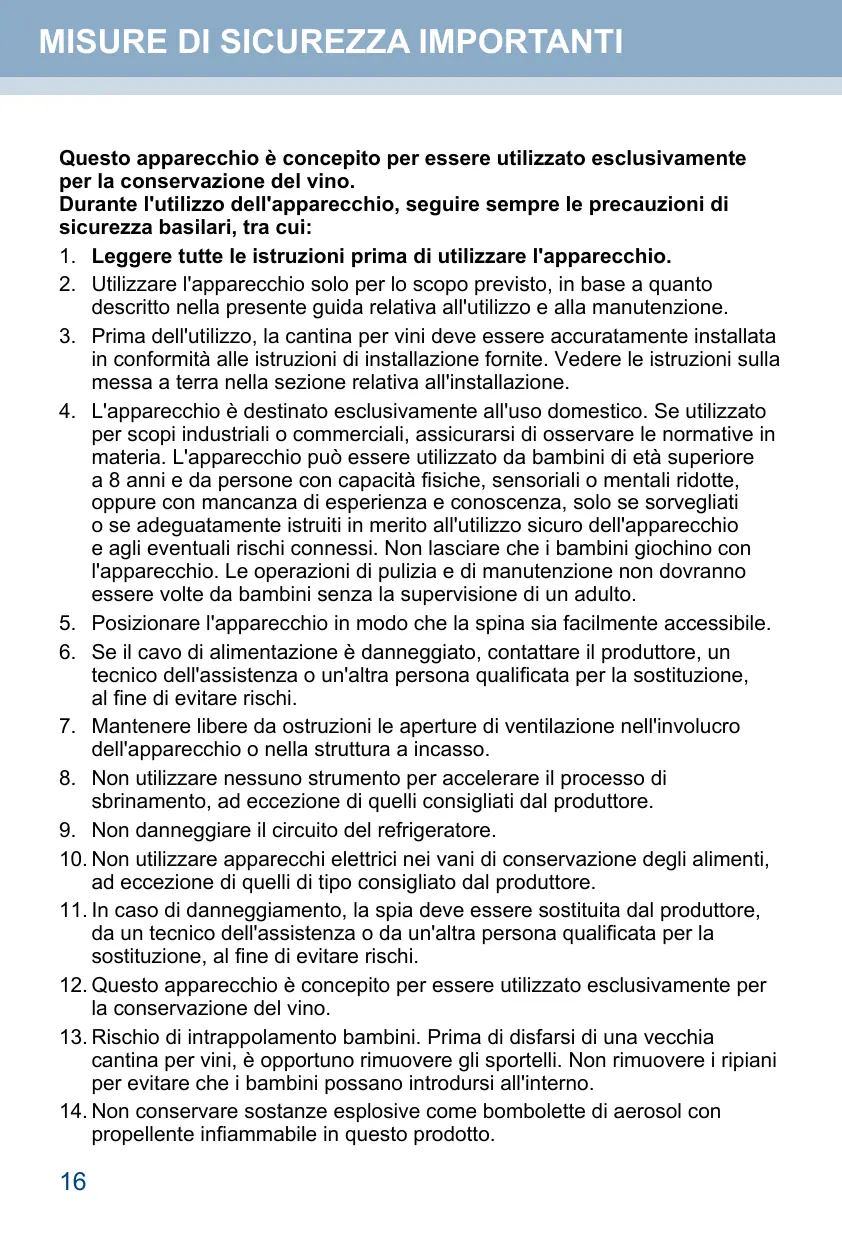

MISURE DI SICUREZZA IMPORTANTI Intestazione 1 Questo apparecchio è concepito per essere utilizzato esclusivamente per la conservazione del vino. Durante l'utilizzo dell'apparecchio, seguire sempre le precauzioni di sicurezza basilari, tra cui: 1. Leggere tutte le istruzioni prima di utilizzare l'apparecchio. 2. Utilizzare l'apparecchio solo per lo scopo previsto, in base a quanto descritto nella presente guida relativa all'utilizzo e alla manutenzione. 3. Prima dell'utilizzo, la cantina per vini deve essere accuratamente installata in conformità alle istruzioni di installazione fornite. Vedere le istruzioni sulla messa a terra nella sezione relativa all'installazione. 4. L'apparecchio è destinato esclusivamente all'uso domestico. Se utilizzato per scopi industriali o commerciali, assicurarsi di osservare le normative in materia. L'apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, solo se sorvegliati o se adeguatamente istruiti in merito all'utilizzo sicuro dell'apparecchio e agli eventuali rischi connessi. Non lasciare che i bambini giochino con l'apparecchio. Le operazioni di pulizia e di manutenzione non dovranno essere volte da bambini senza la supervisione di un adulto. 5. Posizionare l'apparecchio in modo che la spina sia facilmente accessibile. 6. Se il cavo di alimentazione è danneggiato, contattare il produttore, un tecnico dell'assistenza o un'altra persona qualificata per la sostituzione, al fine di evitare rischi. 7. Mantenere libere da ostruzioni le aperture di ventilazione nell'involucro dell'apparecchio o nella struttura a incasso. 8. Non utilizzare nessuno strumento per accelerare il processo di sbrinamento, ad eccezione di quelli consigliati dal produttore. 9. Non danneggiare il circuito del refrigeratore. 10. Non utilizzare apparecchi elettrici nei vani di conservazione degli alimenti, ad eccezione di quelli di tipo consigliato dal produttore. 11. In caso di danneggiamento, la spia deve essere sostituita dal produttore, da un tecnico dell'assistenza o da un'altra persona qualificata per la sostituzione, al fine di evitare rischi. 12. Questo apparecchio è concepito per essere utilizzato esclusivamente per la conservazione del vino. 13. Rischio di intrappolamento bambini. Prima di disfarsi di una vecchia cantina per vini, è opportuno rimuovere gli sportelli. Non rimuovere i ripiani per evitare che i bambini possano introdursi all'interno. 14. Non conservare sostanze esplosive come bombolette di aerosol con propellente infiammabile in questo prodotto.

Installazione della cantina1 Intestazione Disimballaggio della cantina per vini

1. Rimuovere tutto il materiale di imballaggio, inclusa la base in schiuma e il nastro adesivo che fissa gli accessori all'interno e all'esterno. 2. Ispezionare e rimuovere eventuali rimanenze dell'imballaggio o di nastro e qualsiasi materiale stampato prima dell'accensione della cantina.

Messa in piano della cantina per vini

• La cantina è dotata di quattro piedini per la messa in piano, posizionati agli angoli anteriori e posteriori. Una volta stabilita la posizione definitiva, effettuare la messa in piano. • I piedini possono essere regolati, ruotandoli in senso orario per alzare la cantina e in senso antiorario per abbassarla. L'estensione completa dei piedini agevola la chiusura e l'apertura dello sportello.

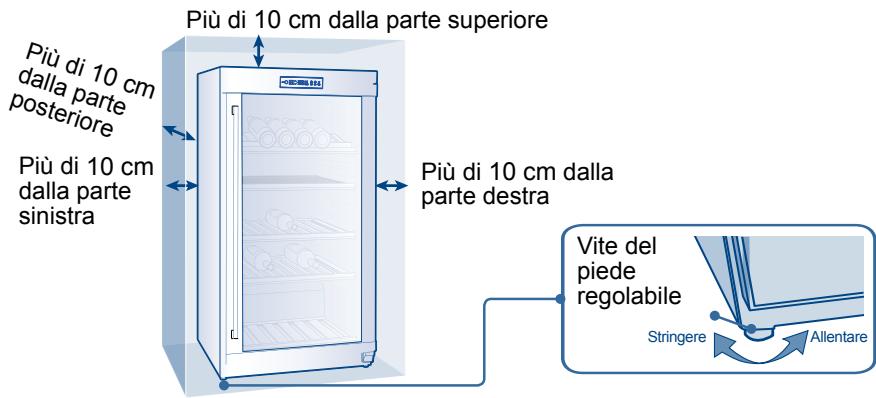

Circolazione adeguata dell'aria

• Per garantire il funzionamento ottimale della cantina, è necessario installare l'apparecchio in una posizione che consenta un'adeguata circolazione dell'aria e in cui siano presenti i collegamenti elettrici e l'impianto idraulico corretti. • Spazio libero consigliato attorno alla cantina: Lati 100 mm Piano superiore 100 mm Retro 100 mm • Non sovraccaricare la cantina per consentire un corretto raffreddamento del vino.

Più dalladi 10 c post parte m erio re Più di 10 cm dalla parte sinistra

Più di 10 cm dalla parte superiore

Più di 10 cm dalla parte destra Vite del piede regolabile Stringere

Nota: se, per qualche motivo, la cantina è stata inclinata, attendere 24 ore prima di collegarla all'alimentazione.

Intestazione 1 Requisiti elettrici

• Verificare la presenza di una presa di corrente idonea (220-240 V, 15 amp) con messa a terra corretta, per l'alimentazione della cantina. • Evitare l'utilizzo di adattatori tripolari o l'adattamento a una presa bipolare eliminando il polo della messa a terra. Si tratta di un'operazione pericolosa poiché elimina la messa a terra necessaria per la cantina, con conseguente pericolo di scosse elettriche.

Limitazioni per l'installazione

• Non installare la cantina in luoghi non adeguatamente isolati o riscaldati, ad esempio nei garage. La cantina non è predisposta per il funzionamento a temperature inferiori ai 10°C. • Scegliere una posizione idonea, con una superficie solida e piana, non esposta alla luce diretta del sole e lontana da fonti di calore, come radiatori, riscaldatori a zoccolo, apparecchiature per la cucina ecc. Eventuali dislivelli del pavimento possono essere compensati regolando i piedini posizionati agli angoli anteriori e posteriori della cantina. • La cantina è progettata per essere installata solo autonomamente e non in strutture a incasso.

Utilizzo di cavi di prolunga

• Evitare l'utilizzo di cavi di prolunga che, in alcune condizioni, possono causare potenziali rischi per la sicurezza. Se è necessario utilizzare un cavo di prolunga, utilizzare solo un cavo di prolunga trifase con spina a 3 poli e un'uscita a tre 3 che accetti la presa. La tensione elettrica del cavo deve essere uguale o superiore a quella indicata per l'apparecchio.

Configurazione iniziale

Dopo aver collegato l'unità a una presa elettrica, lasciarla in funzione per almeno 30 minuti per stabilizzare la temperatura, prima di procedere con le regolazioni desiderate. Durante tale intervallo di tempo, a seconda della temperatura interna, la luce dei vini rossi o bianchi resterà accesa per lo scomparto superiore e l'altra resterà accesa per lo scomparto inferiore. Sul display LED verrà visualizzata la temperatura interna corrente.

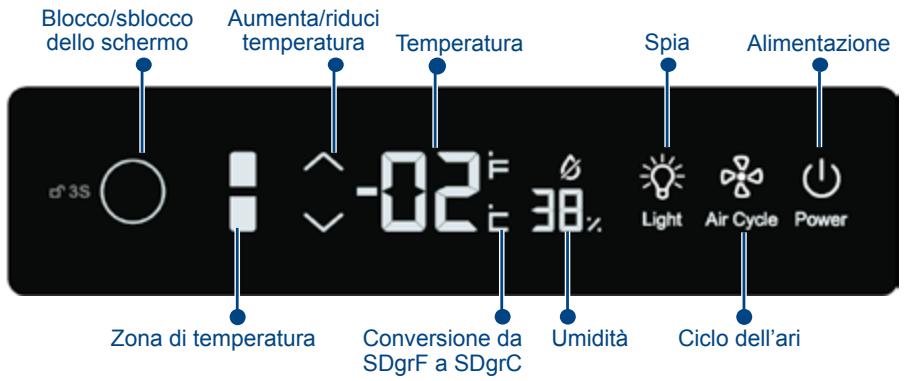

Introduzione alle funzioni fondamentaliIntestazione dell'apparecchio1

Blocco/sblocco dello schermo

Pannello di controllo

Aumenta/riduci temperatura Temperatura

IT Zona di temperatura

SDgrF a SDgrC Umidità

1.Blocco e sblocco automatico L'apparecchio è dotato di una funzione di blocco automatico per impedire eventuali malfunzionamenti relativi a condizioni e temperatura di esercizio, dovuti a un'attivazione indesiderata. Se il funzionamento viene interrotto per un periodo di 30 secondi, verrà visualizzata l'icona "Blocco" e il pannello di controllo si bloccherà. 3s

Tasto interruzione dell'operazione per 30 secondi

Per sbloccare il pannello, tenere premuto il tasto per 3 secondi. In tal modo, il pannello si controllo verrà sbloccato e sarà possibile utilizzare anche gli altri tasti. 3s

Tenere premuto il tasto Blocco per 3 secondi

2.Regolazione della temperatura

Premere "Selezione zona di temperatura" per selezionare la zona di temperatura desiderata. Attivando la zona di temperatura selezionata, sul "Display zona di temperatura" verrà visualizzata la temperatura della zona attuale. Dopo aver completato la selezione della zona di temperatura, premere i tasti "Aumenta/riduci temperatura" per attivare le impostazioni relative alla temperatura. A questo punto, le immagini visualizzate sul "Display zona di temperatura" iniziano a lampeggiare in modo che possano essere selezionate premendo i tasti "Aumenta/riduci temperatura". La temperatura aumenta di 1°C ogni volta che si preme il tasto Aumenta, mentre diminuisce di 1°C ogni volta che si seleziona il tasto Riduci. L'intervallo delle impostazioni relative alla temperatura è compreso tra i 5~20°C. Dopo aver selezionato la temperatura, il funzionamento dell'apparecchio viene sospeso per 3 secondi, quindi il parametro attualmente impostato diventa il valore predefinito del sistema. La procedura di regolazione della temperatura per le altre zone è uguale a quella descritta in precedenza.

Temperatura Premere brevemente per selezionare una zona di temperatura

Premere una volta per aumentare la temperatura di

1SDgrC Premere una volta per ridurre la temperatura

di 1SDgrC Questa indicazione non lampeggia dopo un'interruzione di 3 secondi dell'operazione

Il display umidità di zona consente di visualizzare l'umidità presente nella cantina in tempo reale.

• Per migliorare la presentazione della collezione di vini, la cantina è dotata di una tenue luce interna. Per accenderla o spegnerla è sufficiente premere l'apposito pulsante. Per un risparmio energetico ottimale, lasciare la luce spenta quando non è necessario illuminare la collezione di vini. • Aprendo lo sportello, la luce si accende. Chiudendolo, la luce si spegne.

5.Circolazione all'interno della cantina

Premere "Circolazione" per avviare la ventola presente nella cantina e stabilizzare la temperatura interna.

6.Conversione Celsius/Fahrenheit

Per attivare la conversione tra gradi Celsius e gradi Fahrenheit, tenere premuto il tasto "Circolazione" per 3 secondi.

Lo stato iniziale del tasto di alimentazione è attivo. Se non è bloccato, tutte le icone relative al tasto di alimentazione sono attive. Dopo aver premuto il tasto di alimentazione per 3 secondi, l'alimentazione principale verrà disattivata (l'alimentazione di tutti i dispositivi elettrici deve essere scollegata e l'intera apparecchiatura deve trovarsi in modalità standby), mentre il tasto di alimentazione sarà parzialmente attivo. Se il dispositivo è disattivato, è possibile attivare l'alimentazione tenendo premuto il pulsante per 3 secondi, quindi tutte le icone dello schermo saranno attivate. Dopo l'interruzione dell'operazione per 30 secondi, lo schermo del display verrà bloccato. Se lo schermo è bloccato, le icone relative al tasto di alimentazione saranno attive parzialmente.

8.Compensazione bassa temperatura

La cantina è dotata di una funzione di compensazione di bassa temperatura in modo da garantire la stabilità della temperatura di conservazione del vino. Se la temperatura ambiente è inferiore a quella impostata, la temperatura interna della cantina verrà ridotta di conseguenza. Se la temperatura all'interno della cantina è inferiore alla temperatura di arresto di 2°C (4°F), verrà abilitata automaticamente la funzione di compensazione di bassa temperatura per riscaldare la cantina. Se la temperatura interna raggiunge quella impostata, la funzione di compensazione bassa temperatura verrà disabilitata.

9.Memoria temperatura in caso di interruzioni di corrente

In caso di un'interruzione di corrente, la temperatura impostata per la cantina verrà salvata automaticamente. Dopo il ripristino della corrente, la cantina funzionerà alla temperatura impostata prima dell'interruzione, mentre le altre funzioni torneranno allo stato predefinito.

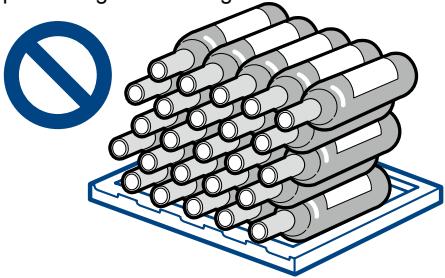

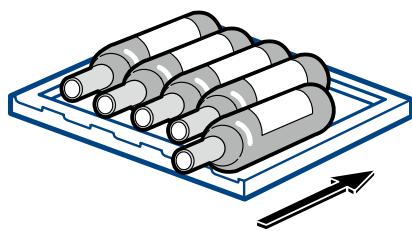

Intestazione 1 Precauzioni per l'uso della cantina Non depositare nella cantina quantità di vino troppo elevate, in modo da non superare la capacità di portata dei ripiani. Non collocare più di tre file di vini su ciascun ripiano. Non posizionare più di tre livelli di bottiglie su ogni ripiano; il peso massimo consentito su ogni portabottiglie è di 35 kg.

Prima di posizionare le bottiglie nella cantina, verificare che i ripiani siano completamente stabili. Inoltre, verificare che dai ripiani non sporga alcuna bottiglia per evitare che lo sportello di vetro vi sbatta contro durante la chiusura.

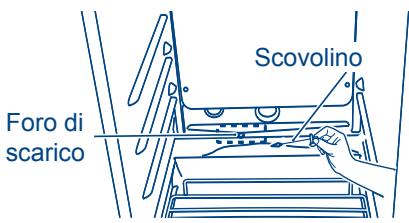

Sbrinamento automatico Questo apparecchio è dotato di funzione di scongelamento automatico. Durante l'uso dell'apparecchio per la prima volta, collocare uno scovolino sul foro di scolo. Durante l'uso, verificare che tale foro non sia otturato, in modo da consentire all'acqua di sbrinamento di fluire correttamente nell'apposita vaschetta della cantina. Se il foro è otturato, estrarre lo scovolino, rimuovere gli eventuali residui presenti e reinserire lo scovolino.

Scovolino Foro di scarico

Pulire con regolarità le vaschette per la racconta dell'acqua nella parte posteriore degli scomparti superiore e inferiore. Utilizzare un panno asciutto per assorbire l'acqua presente nelle vaschette (si consiglia di effettuare la pulizia ogni tre mesi).

Ricambio di aria con il filtro ai carboni attivi

La maturazione del vino dipende dalle condizioni ambientali. Pertanto, la qualità dell'aria è decisiva per preservare la qualità dei vini riposti nella cantina. In basso, sulla parete posteriore dell'apparecchio, è installato un filtro ai carboni attivi che consente di ottenere una qualità dell'aria sempre ottimale.

Si consiglia di sostituire tale filtro una volta all'anno, richiedendolo al proprio rivenditore.

Prendere il filtro dalla maniglia. Svitarlo verso sinistra e rimuoverlo.

Inserimento del filtro:

Inserirlo con la maniglia in posizione verticale. Avvitarlo verso destra e inserirlo.

IT Intestazione 1 Ripiani

• I ripiani sono progettati per una presentazione ottimale e una facile pulizia. Le bottiglie più grandi o Magnum possono essere sistemate più facilmente sui ripiani orizzontali in basso. • Alcuni ripiani consentono di sistemare e rimuovere le bottiglie più facilmente.

Rumori durante il funzionamento

• Gorgoglio dell'acqua o leggere vibrazioni causate dalla circolazione del liquido attraverso la serpentina di raffreddamento. • Il controllo del termostato emette un "clic" quando si accende e si spegne.

Pulizia e manutenzione corrette dellaIntestazione cantina per vini1 Pulizia e manutenzione

Attenzione: per evitare scosse elettriche, scollegare sempre il cavo di alimentazione della

cantina prima delle operazioni di pulizia. Il mancato rispetto di tale avvertenza può causare lesioni gravi o morte. Attenzione: prima di utilizzare prodotti per la pulizia, leggere e attenersi sempre alle istruzioni e alle avvertenze fornite dal produttore al fine di evitare lesioni alle persone o danni al prodotto.

Informazioni generali:

• Preparare una soluzione detergente sciogliendo 3-4 cucchiai di bicarbonato di sodio in acqua calda. Utilizzare una spugna o un panno morbido inumiditi con la soluzione per detergere la cantina. • Risciacquare con acqua calda pulita e asciugare con un panno morbido. • Non utilizzare sostanze chimiche, abrasivi, ammoniaca, candeggina, detergenti concentrati, solventi o spugnette metalliche. ALCUNI prodotti chimici potrebbero dissolversi e danneggiare o scolorire la cantina.

Guarnizioni dello sportello:

• pulire le guarnizioni dello sportello ogni tre mesi, seguendo le istruzioni generali. Le guarnizioni devono essere mantenute pulite e flessibili per garantire la perfetta aderenza. • Una leggera applicazione di vasellina sulla cerniera delle guarnizioni aiuterà a mantenerle flessibili e garantire una buona aderenza.

Portabottiglie: se il portabottiglie viene accidentalmente bagnato da gocce d'acqua o vino,

utilizzare della carta vetrata da 300-400 per pulire, quindi utilizzare un panno morbido per rimuovere la segatura. Non utilizzare un asciugamano o un panno morbido con acqua.

Interruzioni di corrente

• Interruzioni di corrente occasionali possono verificarsi a causa di temporali o altri motivi. Rimuovere il cavo di alimentazione dalla presa CA in caso di interruzione della corrente elettrica. Una volta che la corrente elettrica è stata ripristinata, reinserire il cavo di alimentazione alla presa CA.

Manutenzione in caso di vacanze e trasporti

• In caso di periodi di assenza prolungati, scollegare la spina e pulire la cantina e le guarnizioni dello sportello seguendo le istruzioni indicate nella sezione relativa alla pulizia generale. Lasciare gli sportelli aperti per consentire la circolazione dell'aria all'interno dell'apparecchio. • Per il trasporto dell'apparecchio, mantenere la cantina sempre in posizione verticale. Non trasportare la cantina in posizione orizzontale poiché potrebbero verificarsi danni al sistema di sigillatura. Nota: dopo il trasporto, attendere 24 ore prima di ricollegare il cavo di alimentazione dell'apparecchio.

IT Risoluzione dei 1problemi Intestazione La cantina non funziona:

• Verificare il collegamento del cavo di alimentazione. • Verificare il funzionamento della presa CA controllando l'interruttore differenziale.

Vino troppo caldo: • • • • •

Aperture frequenti dello sportello. È opportuno attendere affinché il vino appena inserito raggiunga la temperatura desiderata. Controllare che le guarnizioni siano perfettamente aderenti. Pulire la bobina del condensatore. Regolare la temperatura su un valore più basso.

• Se la temperatura è impostata su un valore troppo basso, aumentare il valore.

La cantina si attiva troppo frequentemente.

• Tale condizione potrebbe essere normale per mantenere la temperatura costante in giornate molto calde e umide. • Sportelli aperti troppo di frequente e per lungo tempo. • Pulire la bobina del condensatore. • Verificare che le guarnizioni siano perfettamente aderenti. • Verificare che gli sportelli siano completamente chiusi.

Formazione di condensa sulla superficie interna o esterna della cantina: • Non è insolito in periodi molto umidi. • Aperture frequenti o prolungate dello sportello. • Verificare che le guarnizioni dello sportello siano perfettamente aderenti.

Lo sportello della cantina non si chiude correttamente.

• Controllare la messa in piano della cantina. • Verificare la presenza di eventuali oggetti che impediscono la chiusura, come bottiglie e ripiani. Non smaltire gli elettrodomestici come rifiuti urbani indifferenziati; utilizzare impianti per la raccolta differenziata. Contattare le autorità locali per informazioni sui sistemi di raccolta disponibili. Se gli elettrodomestici vengono smaltiti in discarica, potrebbero fuoriuscire sostanze pericolose che, disperse nell'ambiente, possono entrare nella catena alimentare, provocando danni alla salute. Quando si sostituisce un vecchio elettrodomestico con uno nuovo, il rivenditore è obbligato a farsi carico gratuitamente dello smaltimento del vecchio elettrodomestico.

Dati tecnici•Lista di imballaggio1 Intestazione Dati tecnici Tipo di resistenza Capacità alle scosse disponibile elettriche (l)

Tensione nominale (V)

Frequenza Alimentazione nominale (W) (Hz)

Modalità di collegamento cavo di alimentazione

Livello di rumore (livello di potenza sonora) dB (A)

IT Dimensioni generali (Profondità × Larghezza × Altezza) (mm)

Importante: 1. In base agli standard internazionali, se il clima è di tipo SN~ST, la temperatura ambientale per l'uso della cantina è compresa in un intervallo da 10 °C e 38°C. 2. "Il livello di rumore (livello di potenza sonora)" indicato nei dati tecnici si riferisce all'installazione in un vuota, dotata di un cuscinetto di gomma resistente di spessore compreso tra 5 e 6 mm. Il livello di rumore viene misurato per almeno 30 minuti dopo la chiusura dello sportello. Durante il normale funzionamento verrà eseguito un test (escluse le fasi di accensione e spegnimento). Il livello di rumore del pavimento verrà Durante l'uso, è normale che il rumore effettivo differisca dal rumore rilevato, a causa degli effetti del tipo di vino conservato nella cantina, al rumore ambientale, all'apertura e alla chiusura dello sportello, all'accensione e allo spegnimento del compressore e così via. 3. La sequenza di implementazione standard prevista per gli apparecchi di questa serie è: Q/0212BGC 007-2012

Lista di imballaggio L'impegno per migliorare questo apparecchio è costante. Pertanto il produttore si riserva il diritto

Guida Kit per informazioni l'utente

Ripiano Piccolo superiore Ripiano in ripiano in Scovolino Chiave obliquo legno legno (opzionale)
