MODE D'EMPLOI WS151GDBI HAIER

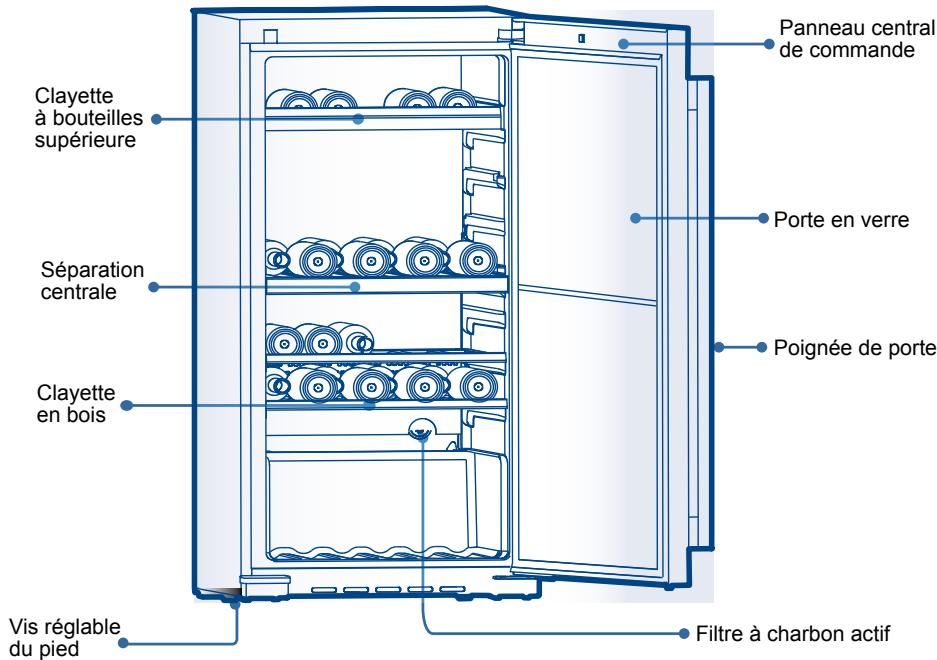

Nom des éléments de la cave à vin
WS50GDBI (capacité de 50 bouteilles)

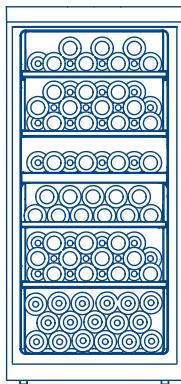

WS92GDBI (capacité de 92 bouteilles)

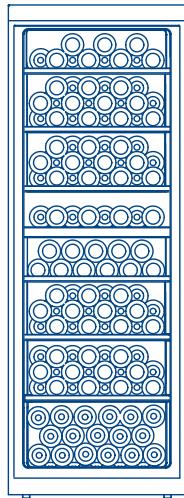

WS136GDBI (capacité de 136 bouteilles)

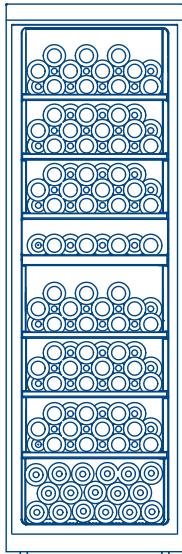

WS151GDBI (capacité de 151 bouteilles)
Page

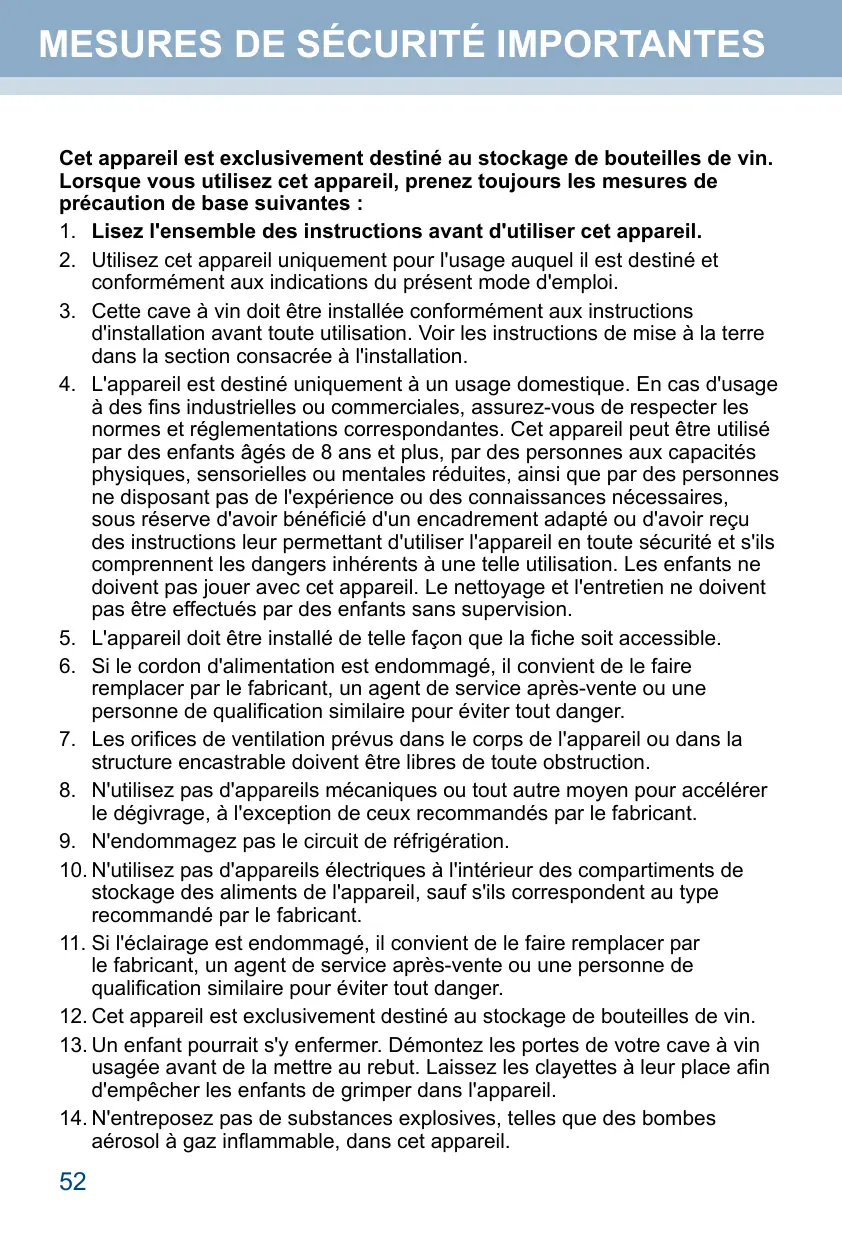

MESURES DE SECURITE IMPORTANTES 52
Installation de votre cave à vin 53
Déballage de votre cave à vin 53
Mise à niveau de votre cave à vin. 53
Circulation de l'air 53
Exigences électriques 54
Restrictions d'installation 54
Utilisation d'une rallonge 54
Premiere mise en route 54
Présentation des fonctions principales de l'appareil 55
1.Verrouillage et déverrouillage automatiques 55
2.Réglage de la températe 55
3.Affichage de I'humidité 56
4.Eclairage interieur 56
5.Circulation à l'intérieur de la cave 56
6.Conversion Celsius/Fahrenheit. 56
7.Puissance 56
8.Compensation de basse tempereure 56
9.Memoire de tempereure en cas de panne de courant 56
Précautions liées à l'utilisation de la cave à vin 57
Dégivrage automatique 57
Clayettes 58
Bruits normaux de fonctionnement 58
Entretien et nettoyage de la cave à vin. 59
Nettoyage et entretien 59
Coupures de courant 59
Précautions en cas d'absence et de déplacement de l'appareil 59
Dépannage 60
Informations techniques · Contenu de l'emballage 61
Cet apparéil est exclusivement destiné au stockage de bouteilles de vin. Lorsque vous utilisez cet apparéil, prenez toujours les mesures de précaution de base suivantes :
- Lisez l'ensemble des instructions avant d'utiliser cet apparéil.
- Utilisez cet apparéil uniquement pour l'usage auquel il est destiné et conformément aux indications duprésent mode d'emploi.
- Cette cave à vin doit être installée conformément aux instructions d'installation avant toute utilisation. Voir les instructions de mise à la terre dans la section consacrée à l'installation.
- L'appareil est destiné uniquement à un usage domestique. En cas d'usage à des fins industrielles ou commerciales, assurez-vous de respecter les normes et réglementations correspondantes. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes aux capacités physiques, sensorielles ou mentalles réduites, ainsi que par des personnes ne disposant pas de l'expérience ou des connaissances nécessaires, sous réserve d'avoir bénéficié d'un encadrement adapté ou d'avoir reçu des instructions leur permettant d'utiliser l'appareil en toute sécurité et s'ilts comprendnent les dangers inherents à une telle utilisation. Les enfants ne doivent pas jouer avec cet apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans supervision.
- L'appareil doit être installé de telle façon que la fiche soit accessible.
- Si le cordon d'alimentation est endommagé, il convient de le faire replacer par le fabricant, un agent de service après-vente ou une personne de qualification similaire pour éviter tout danger.
- Les orifices de ventilation prévus dans le corps de l'appareil ou dans la structure encasirable doivent être libres de toute obstruction.
- N'utilise pas d'appareils mécaniques ou tout autre moyen pour accélérer le dégivrage, à l'exception de ceux recommends par le fabricant.
- N'endommagez pas le circuit de réfrigération.
- N'utilisez pas d'appareils électriques à l'intérieur des compartments de stockage des alimentés de l'appareil, sauf s'ils correspondent au type recommandé par le fabricant.
- Si l'éclairage est endommagé, il convient de le faire replacer par le fabricant, un agent de service après-vente ou une personne de qualification similaire pour éviter tout danger.
- Cet apparéil est exclusivement destiné au stockage de bouteilles de vin.
- Un enfant pourrait s'y enfermer. Démontez les portes de votre cave à vin usagée avant de la dette au rebut. Laissez les clayettes à leur place afin d'empêcher les enfants de grimper dans l'appareil.
- N'entreposez pas de substances explosives, telles que des bombes aerosol à gaz inflammable, dans cet apparéil.
Déballage de votre cave à vin
- Retirez tous les éléments d'emballage, y compris la base en mousse et les rubans adhésifs qui maintiennent les accessoires de la cave à vin en place à l'intérieur et à l'extérieur de l'appareil.
- Inspectez et retirez les résidus eventuels d'emballage, de ruban adhésif ou de matériaux imprimés avant demettre la cave à vin sous tension.
Mise à niveau de votre cave à vin
- Notre cave à vin est équipée de quatre pieds régiables situés aux angles avant et arrêté de l'appareil. Positionné chez la cave à vin à son emplacement définitif avant de la metre à niveau.
- Vous pouvez ajuster la hauteur des pieds régiables en les tournant dans le sens des aiguilles d'une montre (pour élever l'appareil) ou dans le sens contraire (pour abaiser l'appareil).
La porte de la cave à vin se fermera plus facilement si les pieds réglibes sont déployés.

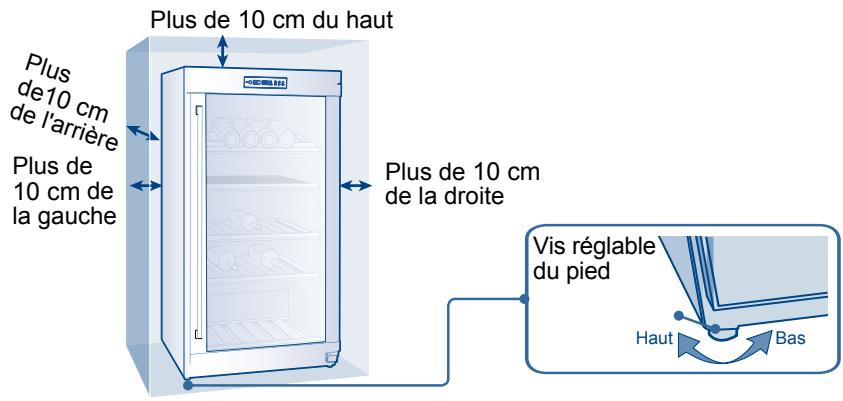

Circulation de l'air
- Afin de garantir un fonctionnement optimal de votre cave à vin, installez-la dans un endroit bien ventilé et équipé de raccordements de plomberie et électriques adéquats.
- Nous vous recommendons de laisser les espaces de dégagement suivants autour de la cave à vin :
Cotés 100 mm
Haut 100 mm
Arrière 100 mm
- Ne surchargez pas votre cave à vin afin de garantir un refroidissement optimal.
Remarque: si vous cave à vin s'est trouvée en position inclinée pour chaque raison que ce soit, attendez 24 heures avant de la brancher.
Exigences électriques
Assurez-vous de disposeur d'une prise de courant adequate (220-240 V, 15 A) reliée à la terre pour brancher la cave à vin.
- Evitez d'utiliser des adaptateurs à trois broches ou de couper la broche de mise à la terre pour locker la fiche dans une prise à deux broches. Cette pratique est dangereuse car elle n'assure pas la mise à la terre de la cave à vin et peut provoquer des chocs électriques.
Restrictions d'installation
- N'installez pas la cave à vin dans un endroit qui n'est pas suffisamment isolé ou chauffé (garage, etc.). Cette cave à vin n'a pas eté concue pour fonctionner à une température ambiente inférieure à 10^ .
- Installlez la cave à vin dans un endroit adapté, sur une surface dure et plane à l'abri de la lumière directe du soleil et de toute source de chaleur (radiateurs, plinthes chauffantes, appar兼s de cuisson, etc.). Toute irregularite du sol doit etre corrigee a I'aide des pieds reglables, situés aux quatre coins avant et arriere de I'appareil.
- Voiture cave à vin est donc pour une installation sur pieds uniquement. Elle ne peut pas etre encastrée.
Utilisation d'une rallonge
- Evitez d'utiliser une rallonge, vous risqueriez de comprometter la sécurité de l'appareil dans certaines conditions. Si vous avez besoin d'une rallonge, utilisez uniquement une rallonge à 3 fils équipée d'une fiche de terre à 3 broches et d'une prise à 3 fentes qui accepte la fiche. La puissance électrique indiquée sur la rallonge doit être supérieure ou égale à celle de l'appareil.
Première mise en route
Une fois l'appareil branché sur une prise de courant, laissez-le fonctionner pendant au moins 30 minutes avant d'effectuer le moindre réglage et ainsi le laisser s'acclimater à son environnement. Pendant ce temps, en fonction de la température interne, le voyant du vin rouge ou blanc reste allumé pour le compartment supérieur et le voyant du vin rouge ou blanc resté allumé pour le compartment inférieur. L'écran LED indique la température interne actuelle.

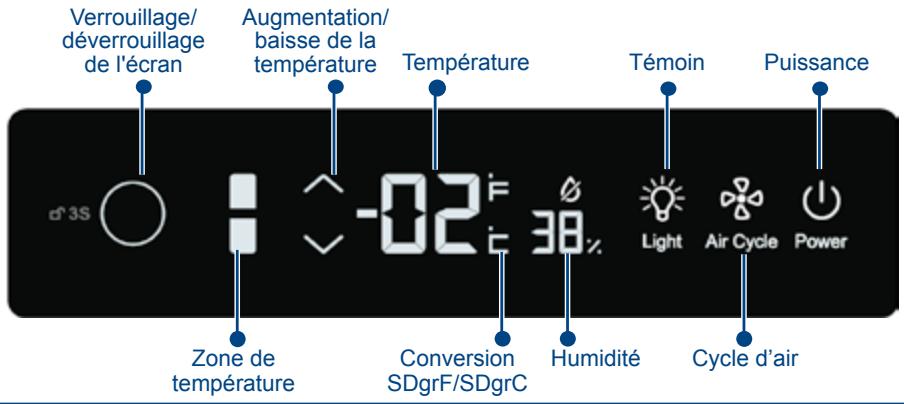

Panneau de commande
1. Verrouillage et déverrouillage automatiques
L'appareil est doté d'une fonction de verrouillage automatique qui permet d'éviter la modification accidentelle des conditions de fonctionnement et de la température définies.
L'icône de verrouillage s'affiche et le tableau de commande se verrouille en l'absence de toute intervention pendant 30 secondes.
Pour déverrouiller le tableau, appuyez sur l'icone et maintenez-la enfoncée pendant 3 secondes. Le tableau de commande se déverrouille. Vous pouvez utiliser les autres touches une fois le tableau déverrouillé.
2. Réglage de la température
Appuyez brivement sur l'icone de sélection de la zone de température pour sélectionner la zone de température souhaitiée. Lorsque la zone de température selektionnée est activée, la temperature de la zone de température aie s'affiche dans la zone d'affichage de la temperature.
Une fois que vous avrez sélectionné la zone de température, appuyez brièvement sur les touches haut/bas pour activer le réglage de la température. Les chiffres de la zone d'affchage de la température se mettent à clignoter et peuvent être modifiées à l'aide des touches Haut/Bas. La température augmente de 1^ à chaque fois que vous appuyez sur la touche Haut et diminue de 1^ à chaque fois que vous appuyez sur la touche Bas. La plage de températures régables va de 5 à 20^ . Une fois la température sélectionnée, le fonctionnement est interrompu pendant 3 secondes, et le paramètre défini actuallement devient le paramètre par défaut. Le réglage de la température fonctionne de la même façon dans les autres zones de températures.
Appuyez brievement sur la touche pour selectionner une zone de température
Température
Appuyez
une fais pour augmenter de 1SDgrC
Appuyez
une fois pour
diminuer de
1SDgrC
Le chiffre arrête de clignoter ne l'absence de toute intervention humaine pendant 3 secondes
3. Affichage de l'humidité
La zone d'affichage de l'humidité indique l'humidité en temps réel à l'intérieur de la cave à vin.
4. Eclairage interieur
Pourmetre en valeurvoire collectiondebouteilles,une lumiere douce est integreea vortcave a vin. Ilyoussuffit d'appuyer sur la touche «Light » pour que I'éclairage sallume.PourI'eteindre, appuyeza nouveau sur cette touche.Pour une efficacite energetique optimale,veiliez a teindre I'éclairage lorsquevosne regardezpasvoire collection.
Lorsque you ouvre la porte, l'éclairage s'allume. Lorsque you la fermez, l'éclairage s'eteint.
5. Circulation à l'intérieur de la cave
Appuyez brievement sur « Circulate » pour démarrer le ventilateur à l'intérieur de la cave et homogenéiser la température à l'intérieur de la cave.
Appuyez sur la touche « Circulate » et maintenez-la enfoncée pendant 3 secondes afin d'activer la conversion entre degrés Celsius et Fahrenheit.
7. Puissance
En mode initiaI, la touche marche/arrêt est allumée. Lorsque cette touche n'est pas verrouillée, toutes les touches de marche/arrêt sont allumées. ÀpRESaintien de la touche marche/arrêt enforcé pendant 3 secondes, le courant principal s'éteint (le courant de tous les apparciels électriques à l'intérieur est coupé et l'intégralité de l'appareil se met en vue) et la touche de marche/arrêt est à mioté allumée. Si l'apparéil est étéint, le courant peut être activé en appuyant sur la touche marche/arrêt pendant 3 secondes. Toutes les icônes de l'écran d'affichage s'affichent alors. Si aucune action n'a lieupendant 30 secondes, l'écran d'affichage est verrouillé. Lorsque l'écran est verrouillé, les icônes marche/arrêt sont à mioté allumées.
8. Compensation de basse température
Cette cave à vin est équipée d'une fonction de compensation de basse température qui permet d'assurer la stabilité de la température de conservation du vin.
Si la température ambiente est plus faible que la température définie, la température à l'intérieur de la cave diminue en conséquence. Si la température à l'intérieur de la cave est inférieure de 2 °C à la température d'arrêt, la cave active automatiquement la fonction de compensation de basse température pour chauffer la cave. Lorsque la température interieure atteint la température définie, la fonction de compensation de basse température se désactive.
9. Mémoire de température en cas de panne de courant
En cas de panne de courant, la cave enregistrvre automatiquement la température définie. Une fois le courant revenu, la cave se remet à fonctionner à la température qui avait cours avant la panne de courant et les autres fonctions retrouvent leur réglage par défaut.
Précautions liées à l'utilisation de la cave à vin

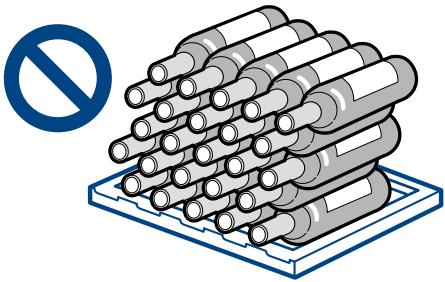

Ne placez pas trop de bouteilles de vin dans la cave pour ne pas dépasser la capacité d'accueil des clayettes à bouteilles. Ne placez pas plus de trois couches de bouteilles sur chaque clayette. Chaque clayette ne doit pas composer plus de trois rangiées de bouteilles de vin, pour une capacité d'accueil maximale de 35 kg.
Avant de placer les bouteilles dans la cave à vin, vérifie que les clayettes à bouteilles sont complètement stables.
Vérifiez par ailleurs qu'aucune bouteille ne dépasse des étagères pour éviter qu'elles ne heurtent la vitre de la porte lorsque vous refermez cette dernière.

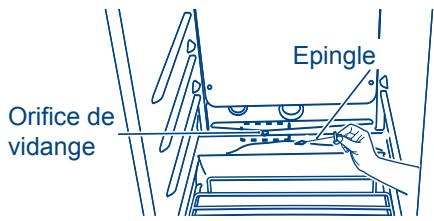

Dégivrage automatique
Cet apparéil dispose d'une fonction de dégivrage automatique. Lorsque vous utilisez cet apparéil pour la première fois, placez une épingle munie d'un trou dans l'orifice de vidange. Pendant l'utilisation de la cave à vin, vérifie que l'orifice de vidange n'est pas bloqué pour laisser l'eau de dégivrage couler doucement au travers de l'orifice de vidange jusqu'au récepteur d'eau situé
à l'intérieur de la cabine de la cave. Si l'orifice est bloqué, retirez l'épingle de l'orifice de vidange, élimineze ce qui obstrue l'intérieur de l'orifice, puis remettez en place l'épingle.
Nettoyez régulierement les récepteurs d'eau en bas des compartments supérieur et inférieur; utilisez un chiffon sec pour absorber l'eau qui se troue à l'intérieur des récepteurs d'eau et séchez-les (cette opération doit être effectue tous les trois mois).
Echange d'air avec le filtré à charbon actif
La manière dont le vin vieillit dépend des conditions ambiantes. La qualité de l'air est donc un élément crucial de la conservation du vin. Un filtré à charbon actif a été intégré à la partie inférieure de la paroi arrêté de l'appareil pour permettre à l'air de conserver une qualité optimale.
ATTENTION
Nous vous recommendons de remplacer le filtrte une fois par an. Vous pouvez vous procurer des filtrres auprès de votre revendeur.
Changement du filtré :
Attrapez le filtré par la poignée. Tournez-le sur la gauche et retirez-le.

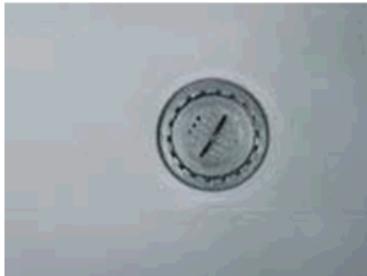

Insertion du filtré :
Insérez le filtré avec la poignée en position verticale.
Tournez-le sur la droite et insérez-le.

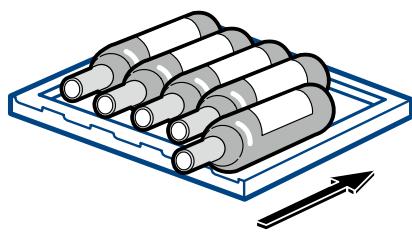

Clayettes
- Les clayettes sont conçues pour offrir une esthétique/agréable et faciliter le nettoyage. Les bouteilles de grande taille ou les Magnums peuvent être plus facilement stockées sur les clayettes transversales situées dans la partie basée de la cave à vin.
- Certaines clavettes vous permettent de stocker et de sortir facilement vos bouteilles de vin
Bruits normaux de fonctionnement
- En circulant dans le circuit de refroidissement, le réfrigérant peut émettre des bruits de bouillonnement, des gargouillements ou de légères vibrations.
- Le thermostat émet un clic lorsqu'il s'enclenché, de même que lorsqu'il s'arrête.
Nettoyage et entretien
Attention: Pour éviter tout risque d'électrocution, débranchez toujours votre cave à vin avant de la nettoyer. Le non-respect de cette consigne peut provoquer des blessures graves ou mortelles.
Attention : Avant d'utiliser des produits nettoyants, liquez et respectez les instructions et les mises en garde du fabricant pour éviter tout dommage corporel ou matériel.
Général :
- Préparez une solution nettoyante en mélangeant 3-4 cuillères à café de bicarbonate de soude dans de l'eau chaude. Utilisez une éponge ou un chiffon doux imbibé de cette solution pour essuyer votre cave à vin.
- Rincez à l'eau chaude puis séchez avec un chiffon doux.
- N'utilise pas de produits chimiques abrasifs, d'ammoniaque, d'eau de Javel, de détergents concentrés, de solvants ou de tampons à récurer en métal. CERTAINS de ces produits chimiques risquent de dissoudre, d'endommager et/ou de décolorer votre cave à vin.
Joints de porte : • Nettoyez les joints de porte tous les trois mois conformément aux instructions générales. Les joints doivent rester propres et flexibles pour assurer une étanchéité optimale.
- Appliquez un peu de vaseline sur la charniere des joints pour conserver cette flexibilité et cette étanchéité.
Clayette à bouteilles horizontally :
Si des gouttelettes de vin ou d'eau se sont accidentellement déposées sur la clayette à bouteilles, polissez-la à l'aide de papier de verre (grain 300-400), puis essuyez les résidus au moyen d'un chiffon doux. N'utilise pas une serviette ou un chiffon imbibé d'eau.
Coupures de courant
- Des coupures de courant peuvent survenir en cas d'orage ou dans d'autres circonstances. En cas de panne de courant, débranchez le cable d'alimentation de la prise secteur. Une fois le courant rétabli, rebranchez-le.
Précautions en cas d'absence et de déplacement de l'appareil
- Si vous partez en vacances ou que vous vous absentez pendant une période prolongée, débranche la cave à vin et nettoyez-la entièrement (y compris les joints de porte) en respectant les instructions de nettoyage détaillées dans le paragraphe « Instructions générales ». Laissez les portes ouvertes afin de laisser l'air circuler à l'intérieur.
- Lorsque vous déplacez la cave à vin, maintenez-la toujours en position verticale.
Ne déplacez pas l'appareil en position horizontal, vous risquieriez d'endommager le système d'étanchéité.
Remarque: une fois la cave à vin déplacée, attendez 24 heures avant de la brancher à nouveau.
La cave à vin ne fonctionne pas :
- Vérifiez que la cave à vin est branchée sur le secteur.
- Vérifiez que le courant circule dans la prise secteur en inspectant le disjoncteur.
Le vin ne semble pas assez frais :
- Les portes sont ouvertes trop fréquement.
- Les bouteilles de vin rangiées récemment dans l'appareil ont besoin d'un certain temps pour atteindre la température souhaitée.
- Vérifiez que les joints de porte assurent une parfaite étanchéité.
- Nettoyez le condenseur.
- Diminuez le réglage de la température.
La température du vin est trop BASSE :
- Si le réglage de la température est trop bas, augmentez-le.
La cave à vin se met en route trop fréquement :
- Cela peut être normal car l'appareil doit maintainir une température constante pendant les périodes de force chaleur et d'humidité.
- Les portes ont été ouvertes trop souvent ou pendant une période prolongée.
- Nettoyez le condenseur.
- Vérifiez que les joints assurent une parfaite étanchéité.
- Vérifiez que les portes sont bien fermées.
De l'humidité se forme à l'intérieur ou à l'extérieur de la cave à vin :
- Cela est normal pendant les périodes de forte humidité.
- Les portes sont ouvertes trop souvent ou pendant une période prolongée.
- Vérifiez que les joints de porte assurent une parfaite étanchéité.
La porte de la cave à vin ne se ferme pas correctement :
- Mettez la cave à vin à niveau.
Assurez-vous qu'aucun objet ne bloque la fermeture des portes, p. ex., des bouteilles de vin ou des clayettes.
Ne jetez pas les appareils électriques dans vos déchets domestiques non triés ; ayez recours aux dispositifs de tri sélectif. Contactez votre mairie pour obtenir les informations au sujet des systèmes de collecte disponibles. Si les appareils électriques sont stockés dans des décharges ou des dépotoirs sauvages, des substances dangereuses peuvent s'infiltrer dans la nappe phréatique, s'introduire dans la chaine alimentaire et nuire à la santé et au bien-être de la population. Lors du remplacement d'appleairs usagers par de nouveaux modèles, le revendeur est légalement tenu de reprendre gratuitement l'ancien produit pour sa mise au rebut.
Informations techniques
| Modèle | Type de climat | Choc électric Type de résistance | Capacité disponible (l) | Tension nominale (V) | Fréquence nominale (Hz) | Puisance d'entrée (W) |
| WS50GDBI | SN~ST | I | 106 | 220~240 | 50 | 80 |
| WS92GDBI | SN~ST | I | 206 | 220~240 | 50 | 85 |
| WS136GDBI | SN~ST | I | 306 | 220~240 | 50 | 75 |
| WS151GDBI | SN~ST | I | 356 | 220~240 | 50 | 85 |
| Plage de température (°C) | Réfrigérant (R600a) (g) | Mode de branchement du cordon d'alimentation | Poids (kg) | Bruit (niveau de puissance acoustique) dB (A) | Encombrement (profondeur × largeur × hauteur) (mm) |
| 5~20 | 22 | Y | 55 | 39 | 695×595×820 |
| 5~20 | 32 | Y | 76 | 39 | 695×595×1 265 |
| 5~20 | 50 | Y | 86 | 39 | 695×595×1 655 |
| 5~20 | 55 | Y | 92 | 39 | 695×595×1 850 |
Remarques :
- Conformément aux normes internationales, si le climat est de type SN~ST, la température ambiente pour le fonctionnement de la cave à vin est comprise entre 10^ et 38^ .
- La mention « Bruit » (niveau de puissance acoustique) indiqué dans les informations techniques se rapporte à un espace semi-anéchoïde définit conformément aux normes nationales : si la cave à vin est vide, un coussin en caoutchouc résilient d'une épaissur de 5 mm à 6 mm est place à l'intérieur. Elle peut fonctionner pendant au moins 30 minutes une fois la porte fermée. Un test sera réalisé une fois le fonctionnement stabilisé (hors démarrage et arrêt). Le bruit de fond sera testé à 1 m des surfaces avant, arrière, gauche et droite de la cave à vin.
Pendant l'utilisation, il est normal que le bruit réel soit différent du bruit indiqué en raison des effets provoqués par le type de vin conservé dans la cave à vin, le bruit ambiant, l'ouverture et la fermeture des portes, le démarrage et l'arrêt du compresseur, etc. - La série de mise en œuvre standard de l'entreprise pour cette série d'appareils est la suivante : Q/0212BGC 007-2012
Contenu de l'emballage
Des améliorations sont apportées en continu à cet apparéil. Nous nous réservons le droit de modifier les éléments de la cave à vin sans préavis.
| Modèle\Nom | Mode d'emploi | Kit d'information | Clayette à vin oblique supérieur (facultative) | Petite clayette en bois | Clayette en bois | Epingle | Touche |
| WS50GDBI | 1 | 1 | 0 | 1 | 1 | 1 | 2 |
| WS92GDBI | 1 | 1 | 1 | 1 | 3 | 1 | 2 |
| WS136GDBI | 1 | 1 | 1 | 1 | 5 | 1 | 2 |
| WS151GDBI | 1 | 1 | 1 | 0 | 6 | 1 | 2 |
