MANUALE UTENTE GUSSOFEN G1 AUSTRO FLAMM

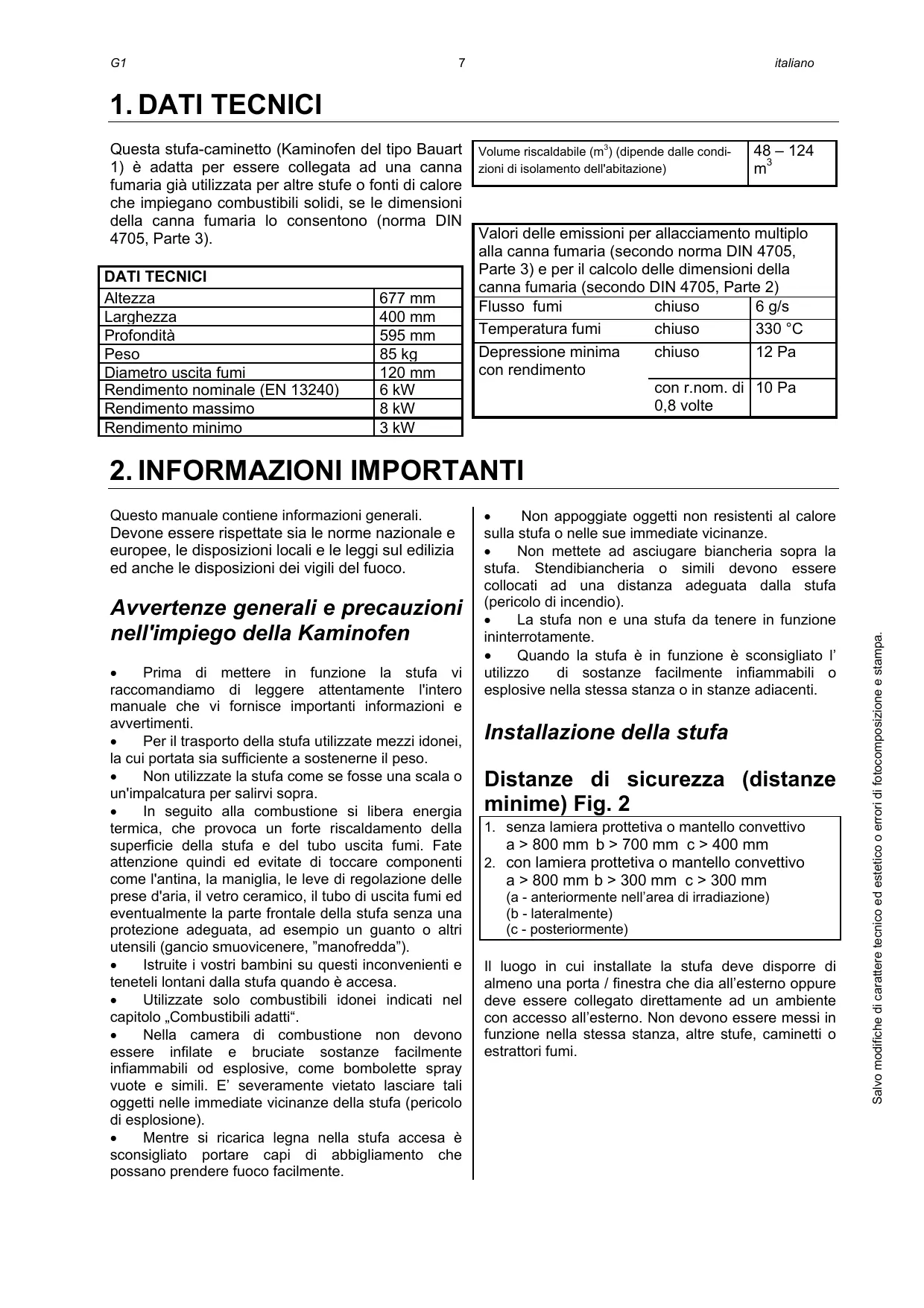

2. Informazioni importanti

3. Per un uso corretto della

4. Prospetto dei ricambi

Questa stufa-caminetto (Kaminofen del tipo Bauart

1) è adatta per essere collegata ad una canna

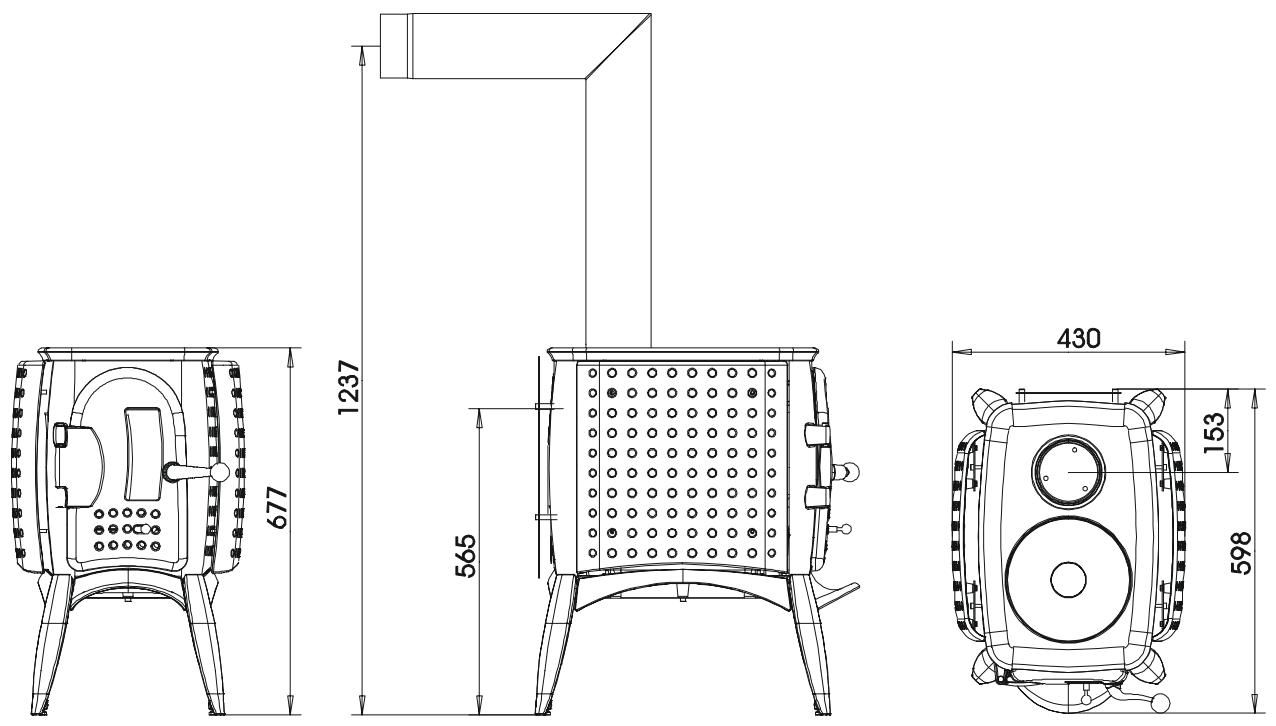

fumaria già utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3). DATI TECNICI Altezza Larghezza Profondità Peso Diametro uscita fumi Rendimento nominale (EN 13240) Rendimento massimo Rendimento minimo 677 mm 400 mm 595 mm 85 kg 120 mm 6 kW 8 kW 3 kW

Volume riscaldabile (m ) (dipende dalle condizioni di isolamento dell'abitazione) 48 – 124

Valori delle emissioni per allacciamento multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2) Flusso fumi chiuso 6 g/s Temperatura fumi chiuso 330 °C Depressione minima chiuso 12 Pa con rendimento con r.nom. di 10 Pa 0,8 volte Questo manuale contiene informazioni generali. Devone essere rispettate sia le norme nazionale e europee, le disposizioni locali e le leggi sul edilizia ed anche le disposizioni dei vigili del fuoco. Avvertenze generali e precauzioni nell'impiego della Kaminofen Prima di mettere in funzione la stufa vi raccomandiamo di leggere attentamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti. Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso. Non utilizzate la stufa come se fosse una scala o un'impalcatura per salirvi sopra. In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quindi ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa senza una protezione adeguata, ad esempio un guanto o altri utensili (gancio smuovicenere, ”manofredda”). Istruite i vostri bambini su questi inconvenienti e teneteli lontani dalla stufa quando è accesa. Utilizzate solo combustibili idonei indicati nel capitolo „Combustibili adatti“. Nella camera di combustione non devono essere infilate e bruciate sostanze facilmente infiammabili od esplosive, come bombolette spray vuote e simili. E’ severamente vietato lasciare tali oggetti nelle immediate vicinanze della stufa (pericolo di esplosione). Mentre si ricarica legna nella stufa accesa è sconsigliato portare capi di abbigliamento che possano prendere fuoco facilmente.

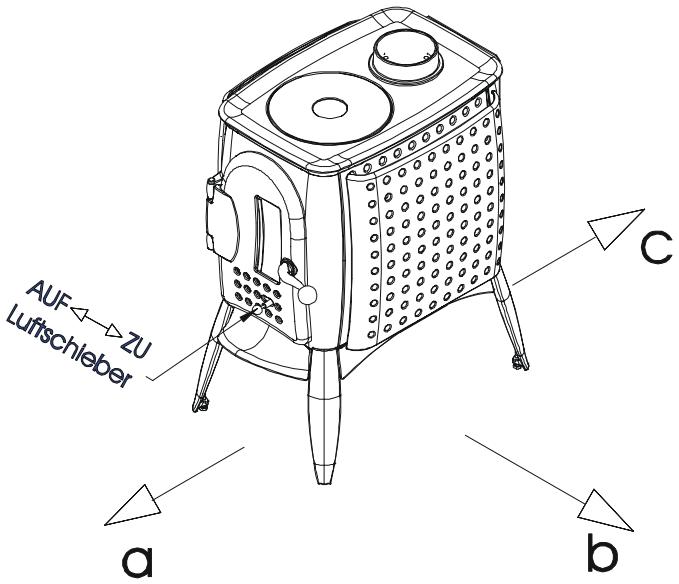

Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze. Non mettete ad asciugare biancheria sopra la stufa. Stendibiancheria o simili devono essere collocati ad una distanza adeguata dalla stufa (pericolo di incendio). La stufa non e una stufa da tenere in funzione ininterrotamente. Quando la stufa è in funzione è sconsigliato l’ utilizzo di sostanze facilmente infiammabili o esplosive nella stessa stanza o in stanze adiacenti. Installazione della stufa Distanze di sicurezza (distanze minime) Fig. 2

1. senza lamiera prottetiva o mantello convettivo

a > 800 mm b > 700 mm c > 400 mm

2. con lamiera prottetiva o mantello convettivo

a > 800 mm b > 300 mm c > 300 mm (a - anteriormente nell’area di irradiazione) (b - lateralmente) (c - posteriormente) Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all’esterno oppure deve essere collegato direttamente ad un ambiente con accesso all’esterno. Non devono essere messi in funzione nella stessa stanza, altre stufe, caminetti o estrattori fumi. Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa.

Portata del pavimento Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete sistemarla sia in grado di sopportarne il peso. Fornimento d'arai fresca Il gestore del focolare deve garantire la fornitura di un sufficiente volume d'aria fresca. In ambienti con porte e finestre chiuse ermeticamente la fornitura d'aria fresca non sempre e'garantita. Questo puo influenzare il tiraggio del focolare. Eventualmente deve essere previsto aflusso d'aria

supplementare. Rivolgetevi al vostro rivenditore per ulteriori informazioni. Collegamento del tubo di uscita fumi Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l’installazione e il collegamento rivolgetevi quindi al vostro rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA

KAMINOFEN Quando mettete in funzione la stufa per la prima volta La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono ancora completamente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante questa fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice. VI PREGHIAMO DI TENERE CONTO DEL FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolungato, percepirete il profumo caratteristico (e piacevole) profumo della legna ardente. Combustibili adatti Aprite al massimo la presa d'aria primaria e quella per l’aria secondaria, spostando le due levette come indicato nella fig. 2 “AUF / aperto”. Aprite ora l'antina. Disponete dapprima della carta (non patinata) sul fondo della camera di combustione, sopra di essa una manciata di trucioli di legno dolce e poi 1 o 2 ceppi di legna. lIl. 3 : Accensione Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucioli stanno bruciando per poi chiudere la presa d’aria primaria. Legna naturale e non trattata, secca e sufficientemente depositata (preferibilmente legno resistente/duro), tronchetti di legno pressato e mattonelle di lignite. Quantità massime di combustibili La massima quantità di combustibile consigliata: ca. 1,6 kg di legna oppure ca. 1,6 kg di tronchetti di legno pressato per volta. Non introducete quantità Combustione ed ecologia Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15 % di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate. E' assolutamente vietato bruciare rifiuti (sopratutto in plastica). Per una corretta accensione Preparate tutto l'occorrente per accendere la stufa: trucioli di legno morbido , accendifuoco (ad es. Thermohit), carta (non patinata), e legna.. lIl.4 : Chiusura presa d’l'aria primaria Quando anche i ceppi avranno incominciato a prendere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento). Questa operazione va ripetuta per ogni strato di legna che vorrete aggiungere: aprite la presa d'aria primaria e quella dell'aria secondaria, poi l'antina (facendo attenzione), aggiungete la legna e richiudete l'antina. Attendete fino a quando anche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa d’aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria. Spiegazione dei simboli eccessive di combustibile per evitare un surriscaldamento ed un conseguente danneggiamento della stufa. Pallas

italiano Il riscaldamento durante le mezze stagioni Autocombustione della canna fumaria Se accendete la stufa durante le mezze stagioni, quando le temperature sono più elevate, possono sussistere condizioni di tiraggio sfavorevolli in modo tale da non evacuare il fumo interamente, specialmente se le temperature si alzano in modo repentino. Consigliamo quindi di caricare meno legna e di tenere la presa d'aria aperta del tutto per permettere una combustione più rapida, con una fiamma più alta. In tal modo il tiraggio della canna fumaria si stabilisce. Fuliggine e depositi causati da legna inadeguata o troppo umida possono provocare l'autocombustione della canna fumaria. Chiudete immediatamente tutte le prese d'aria presenti su stufa e camino e chiamate i vigili del fuoco. Fate poi ispezionare la vostra canna fumaria da personale specializzato che ne verifichi le crepe e la tenuta.

4. PROSPETTO DEI RICAMBI PRINCIPALI

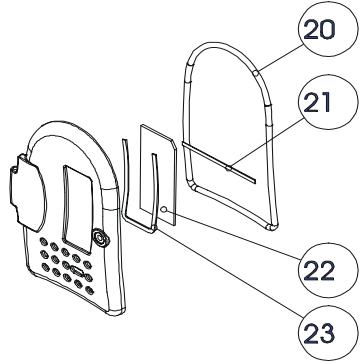

Guarnizioni Denominazione Guarnizione piatta 8 x 2 x 400 mm Guarnizione piatta 8 x 2 x 81 mm Guarnizione tonda d=10 x 1050 mm N. su dis.

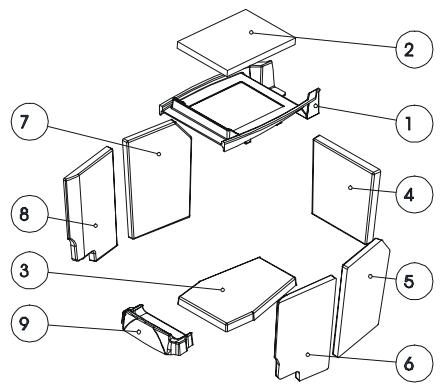

Keramott Denominazione G1 keramott di fondo G1 keramott fermalegna G1 keramott laterale sinistra anteriore G1 keramott laterale sinistra posteriore G1 keramott posteriore G1 keramott laterale destra anteriore G1 keramott laterale destra posteriore G1 tagliafiamme G1 vermiculite Numerazione dei refrattari = ordine da seguire per il montaggio! Altre parti Denominazione Vetroceramico antina G1 Vernice Accendifuoco Detergente vetroceramico 0,5 l Accessori Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa ed prodotti per la cura e pulizia. IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di Kaminofen, in questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e sicuro. Il focolalere non deve essere modificato. Pulizia Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con appositi detergenti. Stufa, uscite fumi e tubi dovrebbero essere sottoposti ad un ispezione ed una pulizia annuale- se necessario questo puo avenire anche piu spesso , per esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa annualmente.

1. La vostra Kaminofen AUSTROFLAMM deve

essere installata da personale specializzato e fatta funzionare osservando le istruzioni del manuale.

2. Occorre presentare la cartolina di garanzia

correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM. IMPORTANTE: la nostra Garanzia copre la fornitura gratuita delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.
