GUSSOFEN G1 - Gussofen AUSTRO FLAMM - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	GUSSOFEN G1
Höhe	677 mm
Breite	400 mm
Tiefe	595 mm
Gewicht	85 kg
Rauchrohrdurchmesser	120 mm
Nennwärmeleistung	6 kW
Maximale Wärmeleistung	8 kW
Minimale Wärmeleistung	3 kW
Beheizbares Volumen	48 – 124 m³
Zugelassene Brennstoffe	Trockenes Naturholz, Holzbriketts
Maximale Brennstoffmenge	1,6 kg
Wirkungsgrad	Entspricht EN 13240 (Klasse 1)
Sicherheitsabstand vorne (ohne Schutz)	> 800 mm
Sicherheitsabstand seitlich (ohne Schutz)	> 700 mm
Sicherheitsabstand hinten (ohne Schutz)	> 400 mm
Material	Stahl, Gusseisen, Keramikglas
Garantie	2 Jahre
Wartung	Jährliche Reinigung durch einen Fachmann, regelmäßiges Kehren
Ersatzteile verfügbar	Dichtungen, Schamottesteine, Glastür, Lack

Häufig gestellte Fragen - GUSSOFEN G1 AUSTRO FLAMM

Welche Brennstoffe kann ich im Ofen GUSSOFEN G1 verwenden?

Verwenden Sie nur trockenes Naturholz (Feuchte < 15%) und Holzbriketts. Verbrennen Sie niemals Abfälle, Kunststoffe oder behandeltes Holz.

Wie hoch ist die maximale Holzmenge pro Ladung?

Überschreiten Sie nicht 1,6 kg Holz oder Briketts pro Ladung, da dies zu Überhitzung und Schäden führen kann.

Wie zünde ich den Ofen richtig an?

Legen Sie Anzündhilfen (Papier, Späne) auf den Boden, dann 1-2 Scheite. Öffnen Sie die Primär- und Sekundärluftzufuhr, zünden Sie an, schließen Sie die Tür. Sobald die Flammen gut brennen, reduzieren Sie die Primärluft.

Welche Sicherheitsabstände sind einzuhalten?

Ohne Schutzplatte beachten: vorne >800 mm, seitlich >700 mm, hinten >400 mm. Mit Schutz können seitlich und hinten auf 300 mm reduziert werden.

Was ist bei der ersten Inbetriebnahme zu tun?

Der Lack ist noch weich. Heizen Sie kräftig für 1h30 bei geöffnetem Fenster, um die Dämpfe abzuleiten. Es werden mehrere Zyklen nötig sein, bis der Geruch verschwindet.

Wie reinige ich die Ofenscheibe?

Verwenden Sie ein spezielles Ofenscheibenreinigungsmittel (z. B. Thermohit). Die lackierten Teile reinigen Sie mit einem feuchten Tuch, Edelstahl mit geeigneten Produkten.

Wie oft muss der Schornstein gekehrt werden?

Der Schornstein muss mindestens einmal jährlich von einem Fachmann gereinigt werden. Der Ofen selbst sollte jährlich überprüft werden.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort alle Luftzufuhren und rufen Sie die Feuerwehr. Lassen Sie den Schornstein nach dem Brand von einem Fachmann überprüfen.

Welche Ersatzteile sind verfügbar?

Sie können flache und runde Dichtungen, Schamottesteine (Rückwand, Seiten etc.), die Glastür, Ausbesserungslack und Anzünder bestellen.

Hat der Ofen eine Garantie?

Ja, 2 Jahre auf Stahl- und Gussteile (ausgenommen Verschleiß). Die Garantie erfordert eine Installation durch einen Fachmann sowie die Vorlage des Garantiescheins und der Rechnung.

BEDIENUNGSANLEITUNG GUSSOFEN G1 AUSTRO FLAMM

Als Gussofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

Kleine Heizleistung	3 kW
Raumheizvermögen (abhängig von der Hausisolierung)	48 – 124 m3

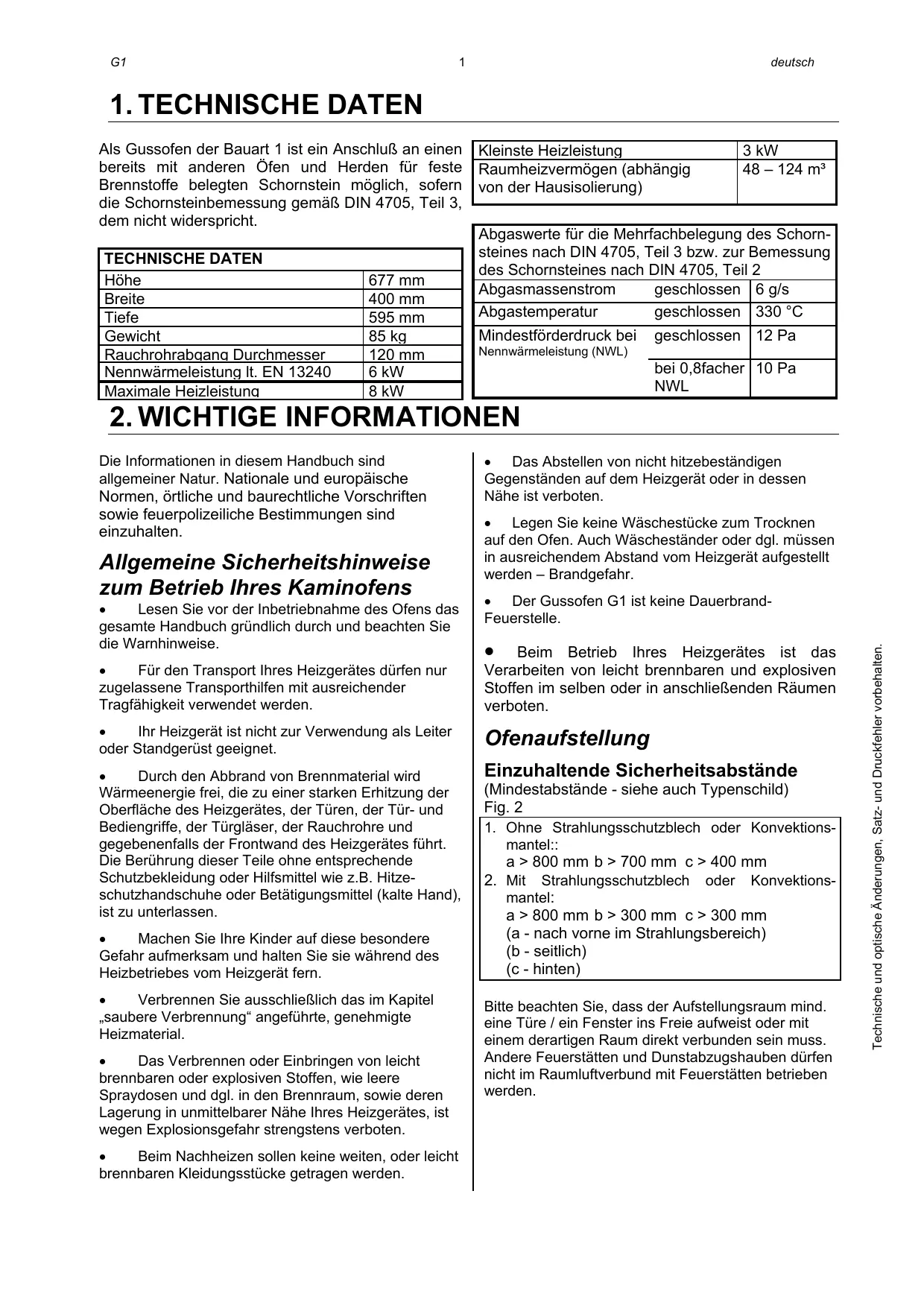

TECHNISCHE DATEN
Höhe	677 mm
Breite	400 mm
Tiefe	595 mm
Gewicht	85 kg
Rauchrohrabgang Durchmesser	120 mm
Nennwärmeleistung lt. EN 13240	6 kW
Maximale Heizleistung	8 kW

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	330 °C
Mindestforderdruck beiNennwärmeleistung (NWL)	geschlossen	12 Pa
	bei 0,8facherNWL	10 Pa

2. WICHTIGE INFORMATIONEN

Die Informationen in thisem Handbuch sind allgemeiner Natur. Nationale und europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.

Allgemeine Sicherheitseinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Trasphorthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohe und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie Ihr Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte, genehmigte Heizmaterial.
• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.
• Beim Nachheizen sollen keine weiten, oder leicht brennbaren Kleidungsstücke getragen werden.

Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
- Legen Sie keine Wäschestücks zum Trocknen auf den Ofen. Auch Wäscheständer oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
- Der Gussofen G1 ist keine Dauerbrand-Feuerstelle.
- Beim Betrieb Ihr's Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Ofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild) Fig. 2

1. Ohne Strahlungsschutzblech oder Konvektionsmantel: a > 800 mm b > 700 mm c > 400 mm
2. Mit Strahlungsschutzblech oder Konvektionsmantel:
   a > 800 mm b > 300 mm c > 300 mm
   (a - nach vor im Strahlungsbereich)
   (b - seitlich)
   (c - hinten)

Bitte beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweist oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben)dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Gussofens standhalt.

Verbrennungsluft

Als Betreiber,müssen Sie fur ausreichende Verbrennungsluft sorgen. Bei abgedachteten Fenstern und Turen kann es sein, dass die Frischluftzufuhr nicht mehr gewährleistet ist, bzw. das Zugverhalten des Ofens beeinträchtigt wird. Ggf. muss fur eine

zusätzliche Frischluftzufuhr gesorgt werden.itte befragen Sie ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschuß.

3. SO BEDIEN SIE IHREN GUSSOFEN RICTIG

Die erstige Inbetriebnahme Ihres Gussofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihr's Ofter noch weich. Die Aushartung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberflächearfand während desses Vorganges nicht berührt werden. Der Gußofen muß mindestens 1,5 Stunden stark aufgeheizt werden. Bei der Aushartung des Lackes konnen sichbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster, dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgangen ist der Betrieb Ohres Ofens nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbellassenes Holz (Hartholz bevorzugt), Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: ca. 1,6 kg Holz oder ca. 1,6 kg Holzbriketts. Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein. Außen dem muß die richtige Brennholzmenge verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

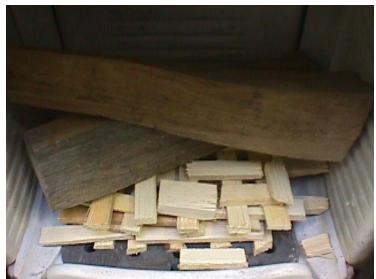

Bereiten Sie alles zum Anheizen vor - Weichholzpane, Anzungdhilfe (wie z.B. Austroflamm Anzünder), Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. (siehe Fig. 2 „AUF"). Öffnen Sie die Ofentür.

Legen Sie 2 - 3 Stk. Anzündhifen auf den Feuerraubboden. Legen Sie darauf eine handvoll Weichholzspane. Legen Sie auf diese Späne 1 - 2 Scheite Holz.

Fig 3: Anzünden

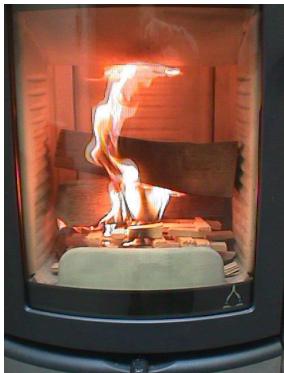

Zünden Sie nun die Anzündhilfen an. Schließen Sie die Feuerraumtur. Sobald die Weichholzpane gut brennen, schreiben Sie den Primäreluftschieber (siehe Fig. 2 „ZU").

Fig. 4: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: beide Luftschieber öffnen, Ofenture vorsichtig öffnen, Holz nachlegen, Türe schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schließen Sie den Primäreluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundärluftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei hohenen Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteinzuges kommt, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befüllen und bei weiter geöffneter Stellung des Primäreluftschiebers/-reglers so zu betrieben, dass der vorhandene Brennstoff Schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschlieben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen setzen.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

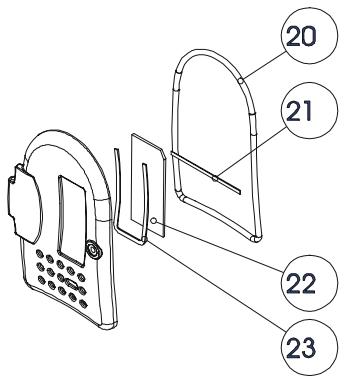

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 x 400 mm,	21	710096
Dichtung flach 8 x 2 x 81 mm	23	710096
Dichtung rund d =10 x 1050 mm	20	710319

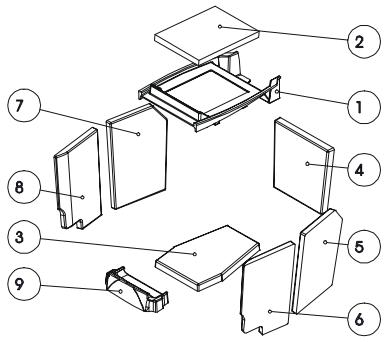

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
G1 Keramott Boden	3	716213
G1 Keramott Holzfänger	9	716249
G1 Keramott Seite links vorne	8	716215
G1 Keramott Seite links hinten	7	716211
G1 Keramott Rückwand	4	716214
G1 Keramott Seite rechts vorne	6	716247
G1 Keramott Seite rechts hinten	5	716248
G1 FR-Umlenkplatte	1	716054
G1 Vermiculitplatte oben	2	716210

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
G1 Türglas	22	716063
Ofenlack	--	650002
Austroflamm Anzünder Dose à 100 Stk.	--	640162
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbaureihenfolge!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Fachhändler austauschen. Damit ist gewährleistet, daß Ihr Gussofen sicher und Funktionstüchtig ist und bleibt.

Die Feuerstättearfichtverändertwerden.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

Reinigung

Der Ofen, Rauchgaswege und Rauchrohre sollenn jährlich - evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Ofen sollte jährlich durch einen Fachmann überprüft werden.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihrm AUSTROFLAMM-Fachhandler vorlegen!
