GUSSOFEN G3 - Gussofen AUSTRO FLAMM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna
Marca	AUSTRO FLAMM
Modello	GUSSOFEN G3
Altezza	793 mm
Larghezza	453 mm
Profondità	510 mm
Peso (senza rivestimento)	120 kg
Peso (con rivestimento ceramico)	170 kg
Diametro del raccordo fumi	130 mm
Potenza nominale	6 kW
Potenza massima	8 kW
Potenza minima	3 kW
Volume riscaldato	48 – 124 m³
Portata dei gas di combustione (a potenza nominale)	7 g/s
Temperatura dei gas di combustione (a potenza nominale)	380 °C
Pressione di estrazione minima (potenza nominale)	0,12 mbar
Combustibili autorizzati	Legna naturale secca, bricchette di legna
Quantità massima di combustibile	1,6 kg di legna o 1,8 kg di bricchette
Distanze di sicurezza (oggetti infiammabili) – anteriore	>800 mm
Distanze di sicurezza (oggetti infiammabili) – laterali	200 a 500 mm secondo rivestimento
Distanze di sicurezza (oggetti infiammabili) – posteriore	>300 mm
Garanzia (acciaio e ghisa)	2 anni
Manutenzione del vetro	Prodotto specifico (es. Thermohit)
Pezzi di ricambio disponibili	Sì (ceramica, guarnizioni, portavetro, ecc.)

Domande frequenti - GUSSOFEN G3 AUSTRO FLAMM

Come accendere correttamente la stufa?

Aprire al massimo le prese d'aria primaria e secondaria. Posizionare carta non patinata, trucioli e 1 o 2 ceppi. Accendere la carta, chiudere la porta. Non appena i trucioli bruciano bene, chiudere lo sportello dell'aria primaria. Regolare la potenza con lo sportello dell'aria secondaria. Consultare lo schema nel manuale per maggiori dettagli.

Quali combustibili sono autorizzati?

Utilizzare solo legna naturale secca (umidità < 15%) e bricchette di legna. Non utilizzare mai legna trattata, rifiuti o materiali infiammabili. La quantità massima è di 1,6 kg di legna o 1,8 kg di bricchette per carica.

Quali sono le distanze di sicurezza da rispettare?

Rispetto agli oggetti infiammabili: anteriore >800 mm, laterali 200–500 mm secondo il rivestimento, posteriore >300 mm. Per pavimenti combustibili, installare una piastra metallica di 50x30 cm. Consultare lo schema nel manuale.

Come pulire il vetro della stufa?

Utilizzare un prodotto detergente per vetri come 'Thermohit'. Le parti laccate si puliscono con un panno umido. Per l'acciaio inox, utilizzare prodotti specifici. Non utilizzare prodotti abrasivi.

Cosa fare al primo avviamento?

Prima del primo utilizzo, riscaldare la stufa fortemente per almeno 1 ora e 30 per indurire la vernice. Aprire una finestra per evacuare i vapori. Potrebbe essere necessario ripetere l'operazione più volte fino alla scomparsa dell'odore.

Qual è la potenza di riscaldamento di questa stufa?

La potenza nominale è di 6 kW (secondo DIN 18891), con un intervallo da 3 a 8 kW. Il volume riscaldato consigliato è da 48 a 124 m³ a seconda dell'isolamento.

Come regolare la potenza di riscaldamento?

La potenza si regola con lo sportello di ingresso dell'aria secondaria. Posizione massima = potenza massima. Lo sportello dell'aria primaria viene utilizzato solo durante l'accensione e il ricarico, poi viene chiuso.

Cosa fare in caso di surriscaldamento?

Non superare la quantità massima di combustibile (1,6 kg legna/1,8 kg bricchette). In caso di surriscaldamento, chiudere le prese d'aria e attendere il raffreddamento. Verificare che la canna fumaria sia adatta e non ostruita.

Come mantenere le guarnizioni?

Le guarnizioni (piatte e tonde) devono essere controllate regolarmente. In caso di deterioramento, sostituirle con pezzi originali elencati nel manuale (es. guarnizione piatta rif. 710096). Rivolgersi a un rivenditore specializzato.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il vostro rivenditore specializzato AUSTRO FLAMM. I riferimenti di ceramiche, guarnizioni, portavetro e accessori sono elencati nel manuale. Utilizzare sempre pezzi originali.

MANUALE UTENTE GUSSOFEN G3 AUSTRO FLAMM

italiano
aperto - chiuso
Regolazione aria secondaria
Regolazione aria primaria

italiano

#

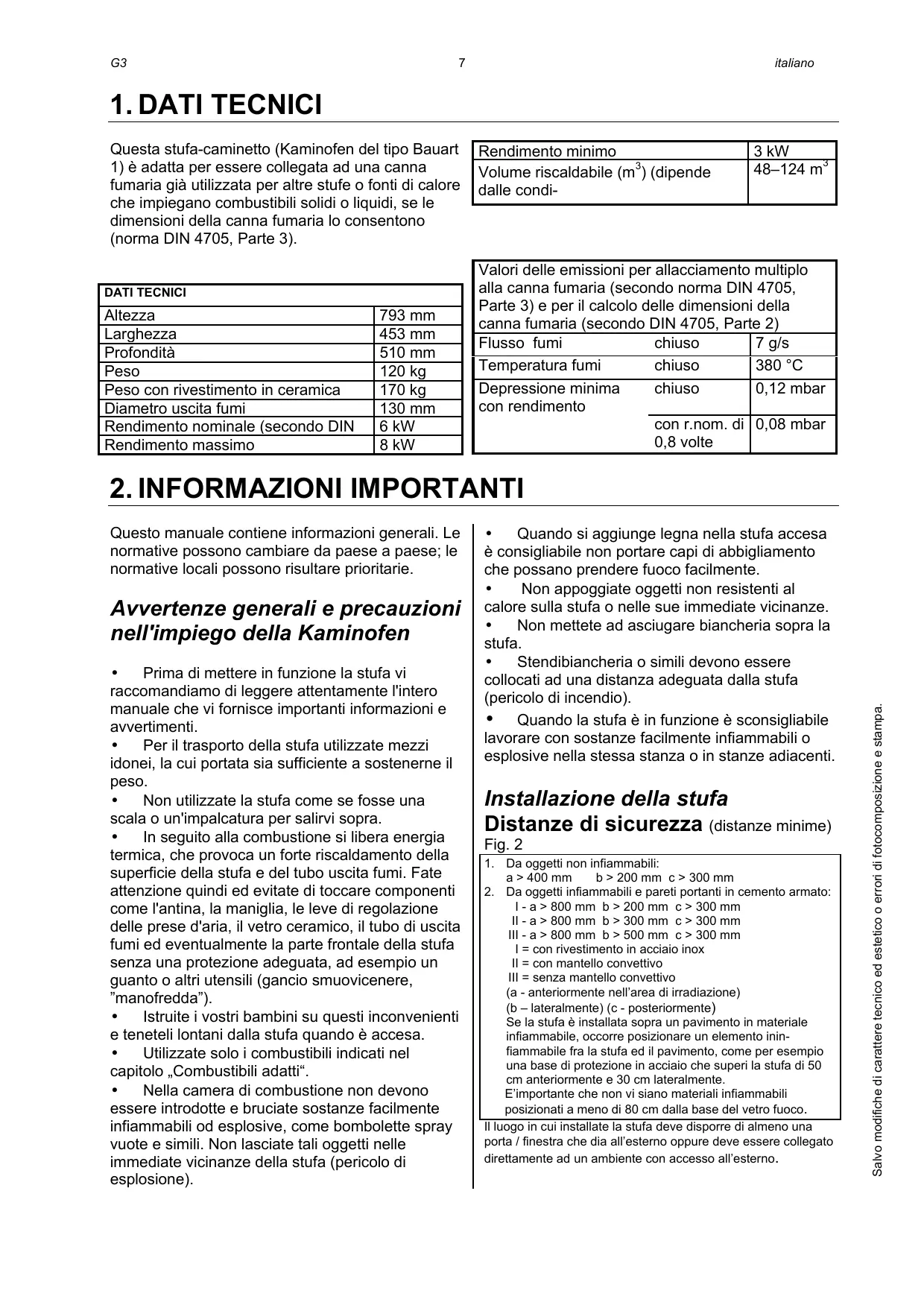

1. Dati tecnici 7
2. Informazioni importanti 7
3. Per un uso corretto della vostra Kaminofen 8
4. Prospetto dei ricambi principali 9 Garanzia 14

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

Rendimento minimo	3 kW
Volume riscaldabile (m3) (dipende dalle condi-	48–124 m3

DATI TECNICI
Altezza	793 mm
Larghezza	453 mm
Profondità	510 mm
Peso	120 kg
Peso con rivestimento in ceramicà	170 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN	6 kW
Rendimento massimo	8 kW

Valori delle emissioni per allacciamento multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	7 g/s
Temperatura fumi	chiuso	380 °C
Depressione minima con rendimento	chiuso	0,12 mbar
	con r.nom. di 0,8 volte	0,08 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Le normative possonoambiare da paese a paese; le normative locali possono risultare prioritarie.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima diMETTEREinfunzione la stufavi raccommandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufa come se fosse unaScala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
  Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".

• Nella camera di combustione non devono essere introdotte e bruciate sostanze disponmente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle immediate vicinanze della stufa (pericolo di esplosione).

• Quando si aggiunge legna nella stufa accesa è consigliabile non portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.

• Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze disponmente infiammabili o esplose nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

1. Da oggetti non infiammabili:

a > 400 mm b > 200 mm c > 300 mm

1. Da oggetti infiammabili e pareti portanti in cemento armato:

I - a > 800 mm b > 200 mm c > 300 mm

II - a > 800 mm b > 300 mm c > 300 mm

III - a > 800 mm b > 500 mm c > 300 mm

I = con rivestimento in acciaio inox

II = con mantello convettivo

III = senza mantello convettivo

(a - anteriormente nell'area di irradiazione)

Se la stufa è installata sopra un pavimento in materiale inflammabile, occorre posizionare un elemento ininflammabile fra la stufa ed il pavimento, come per esempio una base di protezione in acciaio che superi la stufa di 50 cm anteriormente e 30 cm lateralemente.

E'importante che non vi siano materiali inflammabili

posizionati a meno di 80 cm alla base del vetro fuoco.

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete系統arla sua in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la primaolta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono più completemente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo continuato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: ca. 1,6 kg di legna oppure ca. 1,8 kg di tronchetti di legno pressato per volta. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un consequencesnenneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15% di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

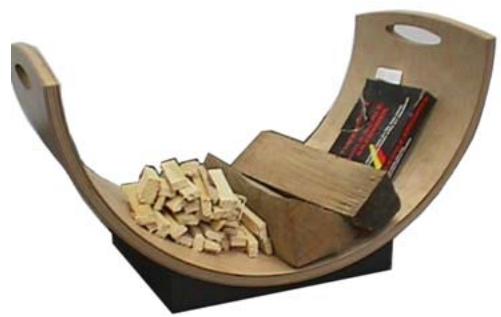

Preparate tutto l'occorrente per accendere la stufa: trucoli di legno dolce, accendifuoco (ad es. Thermohit), carta (non patinata), e legna. L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

III. 1: Materiali per l'accensione

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

AppritoraIantina.

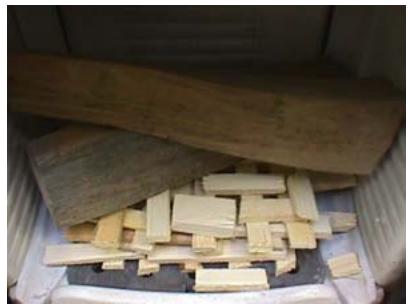

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

III. 2: Accensione

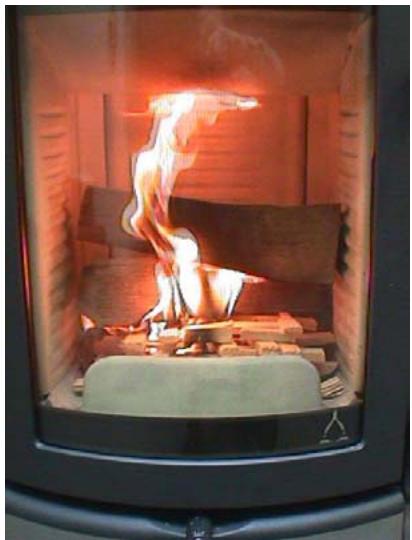

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

III. 3: Chiudere la presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a predere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendoattenzione),aggiungete la legna e richiudete infine l'antina. Attendete fino a quando ancche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

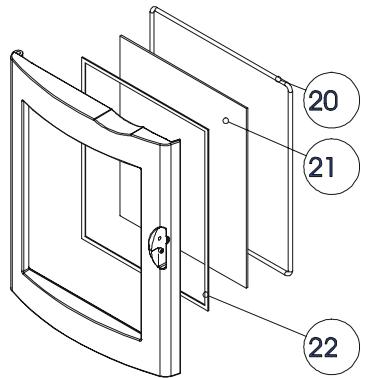

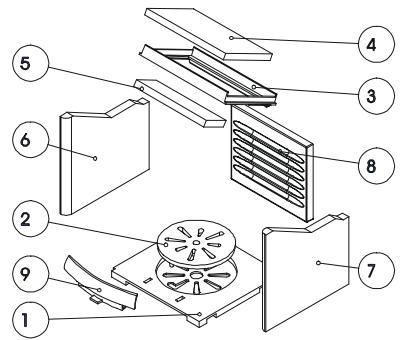

4. PROSPETTO DEI RICAMBI PRINCIPALI

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8 x 2 x 1440 mm	22	710096
Guarnizione tonda 12 x 15600 mm	20	710338

Keramott

Denominazione	N. su dis.	N. art.
G3 keramott posteriore	8	716080
G3 keramott lateral destra	7	716082
G3 keramott lateral sinistra	6	716081
G3 fermalegna	9	716075
G3 vermiculite grande	4	716175
G3 tagliafiamme	3	716194
G3 vermiculite piccolo	5	716253
G3 griglia	1	716025
G3 griglia	2	716122

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina G3	21	716065
Vernice	--	650002
Accendifuoco	--	640067
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = istruzioni di montaggio!

Accessori

Presso il vostro rivenditore potete acquistare basi di protezione in veto o acciaio, vari utensili per la stufa ed prodotti per la cura e pulizia.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vosto rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita pressi i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche per le superfici in acciaio inox vanno trattate con gli apposti detergenti.

1. CARACTERISTIQUES TECHNIQUES

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire alla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazionidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.

Garantie 2 ans
