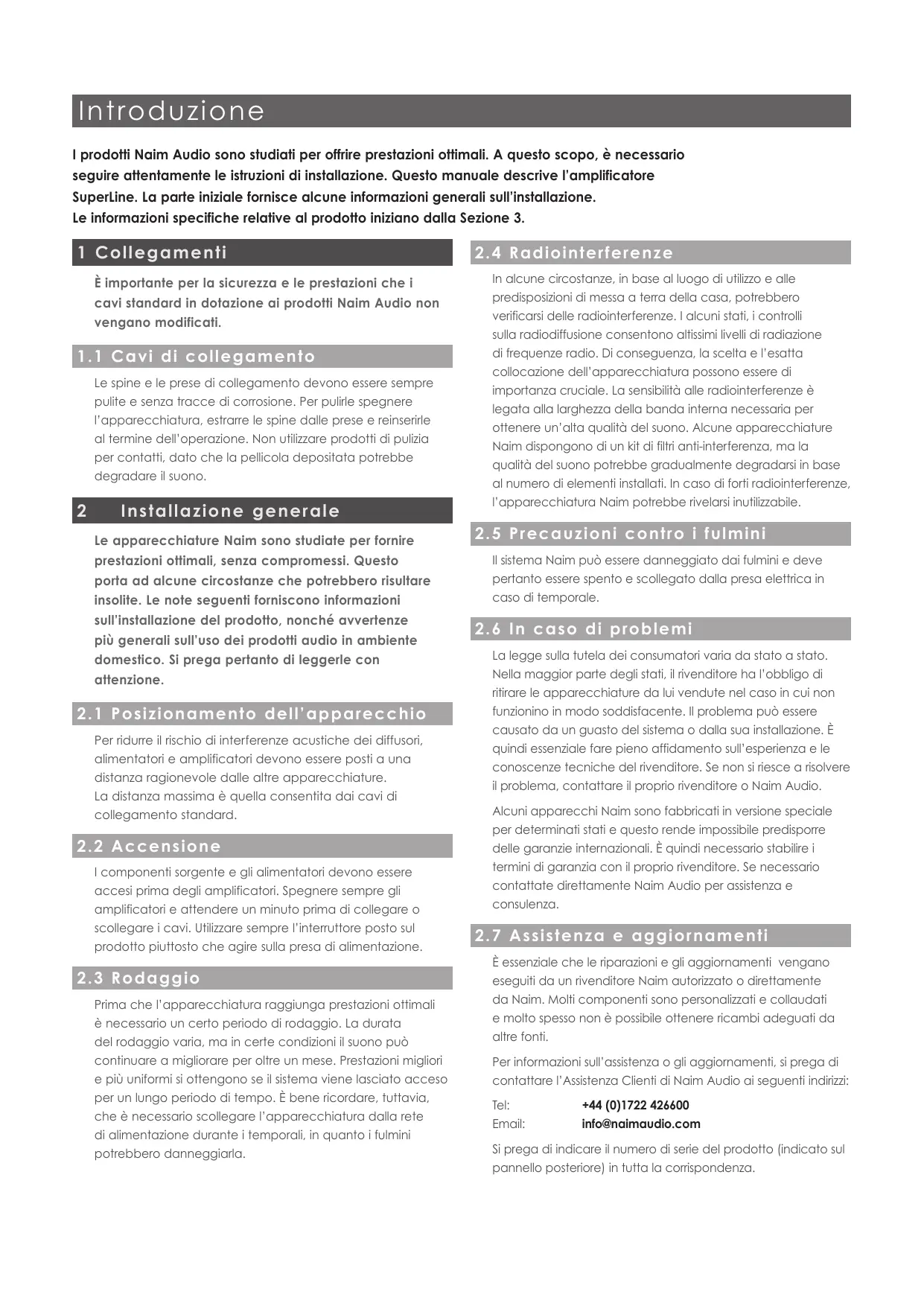

I ntrod u z io ne I prodotti Naim Audio sono studiati per offrire prestazioni ottimali. A questo scopo, è necessario seguire attentamente le istruzioni di installazione. Questo manuale descrive l’amplificatore SuperLine. La parte iniziale fornisce alcune informazioni generali sull’installazione. Le informazioni specifiche relative al prodotto iniziano dalla Sezione 3. 1 Collegamenti È importante per la sicurezza e le prestazioni che i cavi standard in dotazione ai prodotti Naim Audio non vengano modificati.

1. 1 Cav i di colle game nto

Le spine e le prese di collegamento devono essere sempre pulite e senza tracce di corrosione. Per pulirle spegnere l’apparecchiatura, estrarre le spine dalle prese e reinserirle al termine dell’operazione. Non utilizzare prodotti di pulizia per contatti, dato che la pellicola depositata potrebbe degradare il suono.

In st allaz i one g enera l e Le apparecchiature Naim sono studiate per fornire prestazioni ottimali, senza compromessi. Questo porta ad alcune circostanze che potrebbero risultare insolite. Le note seguenti forniscono informazioni sull’installazione del prodotto, nonché avvertenze più generali sull’uso dei prodotti audio in ambiente domestico. Si prega pertanto di leggerle con attenzione.

2. 1 P osizioname nto de ll’ appare c c h i o

Per ridurre il rischio di interferenze acustiche dei diffusori, alimentatori e amplificatori devono essere posti a una distanza ragionevole dalle altre apparecchiature. La distanza massima è quella consentita dai cavi di collegamento standard.

I componenti sorgente e gli alimentatori devono essere accesi prima degli amplificatori. Spegnere sempre gli amplificatori e attendere un minuto prima di collegare o scollegare i cavi. Utilizzare sempre l’interruttore posto sul prodotto piuttosto che agire sulla presa di alimentazione.

Prima che l’apparecchiatura raggiunga prestazioni ottimali è necessario un certo periodo di rodaggio. La durata del rodaggio varia, ma in certe condizioni il suono può continuare a migliorare per oltre un mese. Prestazioni migliori e più uniformi si ottengono se il sistema viene lasciato acceso per un lungo periodo di tempo. È bene ricordare, tuttavia, che è necessario scollegare l’apparecchiatura dalla rete di alimentazione durante i temporali, in quanto i fulmini potrebbero danneggiarla. 2 . 4 R a d i oi n t er f er en z e In alcune circostanze, in base al luogo di utilizzo e alle predisposizioni di messa a terra della casa, potrebbero verificarsi delle radiointerferenze. I alcuni stati, i controlli sulla radiodiffusione consentono altissimi livelli di radiazione di frequenze radio. Di conseguenza, la scelta e l’esatta collocazione dell’apparecchiatura possono essere di importanza cruciale. La sensibilità alle radiointerferenze è legata alla larghezza della banda interna necessaria per ottenere un’alta qualità del suono. Alcune apparecchiature Naim dispongono di un kit di filtri anti-interferenza, ma la qualità del suono potrebbe gradualmente degradarsi in base al numero di elementi installati. In caso di forti radiointerferenze, l’apparecchiatura Naim potrebbe rivelarsi inutilizzabile. 2 . 5 P r eca u z i on i con t r o i f u l m i n i Il sistema Naim può essere danneggiato dai fulmini e deve pertanto essere spento e scollegato dalla presa elettrica in caso di temporale. 2 . 6 I n ca s o d i p r ob l em i La legge sulla tutela dei consumatori varia da stato a stato. Nella maggior parte degli stati, il rivenditore ha l’obbligo di ritirare le apparecchiature da lui vendute nel caso in cui non funzionino in modo soddisfacente. Il problema può essere causato da un guasto del sistema o dalla sua installazione. È quindi essenziale fare pieno affidamento sull’esperienza e le conoscenze tecniche del rivenditore. Se non si riesce a risolvere il problema, contattare il proprio rivenditore o Naim Audio. Alcuni apparecchi Naim sono fabbricati in versione speciale per determinati stati e questo rende impossibile predisporre delle garanzie internazionali. È quindi necessario stabilire i termini di garanzia con il proprio rivenditore. Se necessario contattate direttamente Naim Audio per assistenza e consulenza. 2 . 7 A s s i s t en z a e a g g i or n a m en t i È essenziale che le riparazioni e gli aggiornamenti vengano eseguiti da un rivenditore Naim autorizzato o direttamente da Naim. Molti componenti sono personalizzati e collaudati e molto spesso non è possibile ottenere ricambi adeguati da altre fonti. Per informazioni sull’assistenza o gli aggiornamenti, si prega di contattare l’Assistenza Clienti di Naim Audio ai seguenti indirizzi: Tel: Email: +44 (0)1722 426600 info@naimaudio.com Si prega di indicare il numero di serie del prodotto (indicato sul pannello posteriore) in tutta la corrispondenza. I nsta lla z io ne del Su p erLi ne 3 In st allazione d el Sup erLi ne L’amplificatore SuperLine moving coil è stato progettato per offrire le massime prestazioni dalla riproduzione di dischi in vinile. Deve essere montato orizzontalmente o su un supporto idoneo. E’ importante assicurarsi che l’apparecchio sia in piano. SuperLine non contiene alimentazione elettrica interna e pertanto deve essere collegato a un amplificatore Naim con uscita alimentata o a un alimentatore Naim dedicato. La resistenza e la capacità di carico della testina possono essere regolate collegando una combinazione di pin di carico nelle apposite prese poste sul pannello posteriore del SuperLine. SuperLine comprende un sistema a sospensione a bassa risonanza di elevata qualità per isolare i componenti sensibili alle vibrazioni. Durante il trasporto, il sistema a sospensione è protetto da due viti di fermo. Le viti devono essere rimosse prima dell’uso. Una volta rimosse le viti di fermo, SuperLine non deve esser capolvolto. Si consiglia di rimuovere le viti di fermo solo dopo aver posizionato SuperLine nella sua posizione definitiva ed eseguito tutti i collegamenti.

3. 1 V iti di ferm o

Le due viti di fermo devono essere rimosse dalla parte inferiore del SuperLine prima dell’uso, e rimontate in caso di un successivo trasporto o spostamento in diversa posizione. Lo schema 3.2 mostra la rimozione delle viti di fermo. Non utilizzare queste viti su nessun altro prodotto Naim. SuperLine può subire danni se capovolto durante o dopo la rimozione delle viti di fermo. Per accedere alle viti di fermo, posizionare un lato del SuperLine oltre il bordo del tavolo, rimuovere (o rimontare) la vite e ripetere l’operazione con la vite sul lato opposto.

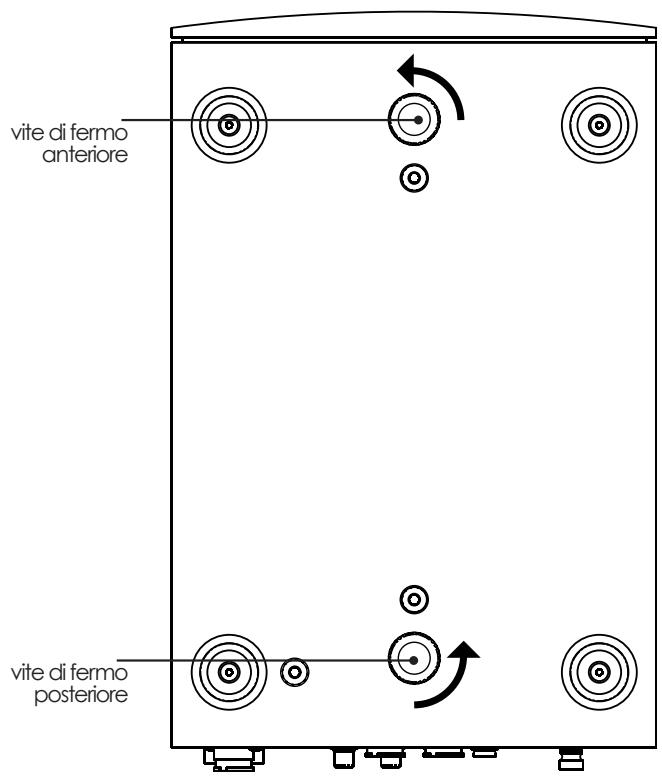

3. 2 Rimozione de lle v iti di f e rmo

vite di fermo anteriore 3 . 3 C ol l eg a m en t o d el S u p er L i n e

SuperLine deve essere collegato a un alimentatore Supercap, Hi-Cap o Flatcap dedicato (opzione uno), a un preamplificatore o a un amplificatore integrato Naim che comprenda una uscita alimentata (opzione due). Per l’opzione uno, collegare SuperLine all’alimentazione dedicata usando, nel caso di un Hi-Cap o di un Flatcap, un cavo di collegamento Naim SNAIC, mentre nel caso di un Supercap, il cavo Naim Burndy apposito. In entrambi i casi, prestare attenzione a collegare i cavi nella giusta direzione. Per l’opzione due, collegare SuperLine all’ingresso aux uscita/alimentazione DIN a 5 pin del preamplificatore o dell’amplificatore integrato mediante un cavo Naim SNAIC. Prestare attenzione a collegare i cavi nella giusta direzione. Nota: Se la presa di alimentazione Burndy del SuperLine non viene utilizzata, è necessario montare la spina di chiusura Burndy in dotazione. Analogamente, se non si utilizza la presa di alimentazione DIN del SuperLine, è necessario montare il coperchio antipolvere in dotazione.

3.3.2 Ingresso del segnale

Collegare il cavo di uscita ai connettori BNC o agli ingressi RCA. È possibile collegare una sola presa, RCA o BNC, per volta. Assicurarsi che entrambi i canali sinistro e destro siano collegati alle porte appropriate. Collegare il terminale di terra del braccio al morsetto di terra posto sul pannello posteriore.

3.3.3 Uscita segnali

vite di fermo posteriore Il segnale di uscita di SuperLine viene veicolato sul cavo di alimentazione direttamente al preamplificatore o attraverso un alimentatore opzionale.

Sull’ingresso del Superline, possono essere modificati i valori di carico della testina (i valori di resistenza e di capacità), inserendo una combinazione di “pin di carico” nelle apposite prese posto sul pannello posteriore del Superline. Il giusto valore dipende dalle specifiche del produttore della testina e dalle preferenze personali d’ascolto. l’inserimento di alcuna spina). Nella tabella 3.5 sono elencate le possibili combinazioni di spine di carico standard. Nota: In aggiunta ai connettori forniti per il carico standard, sono anche disponibili, a richiesta, connetori con carichi resistivi di 470 e 560 ohm. Altri valori possono essere creati sia modificando i connettori di carico standard che costruendone di appositi. Contattate il vostro rivenditore o il distributore nazionale per ulteriori informazioni. Ogni “pin di carico” è costituita da una presa DIN a 5 poli che contiene i componenti passivi appropriati. Un’etichetta apposta sulla spina di carico ne identifica il valore di carico. Assicurarsi sempre che le spine di carico resistive e capacitive siano inserite nel giusto alloggiamento. Sono fornite in dotazione sette spine di carico diverse quattro di resistenza e tre di capacità - al fine di formare 20 combinazioni (compresi i carichi di ingresso predefiniti senza Nota: il valore standard di carico del Superline settato in origine è 10kΩ (10,000Ω) e 100pf (0.1nf). Quindi in mancanza di utilizzo di pin di carcio, il valore standard del Superline è appunto 10kΩ e 100pf

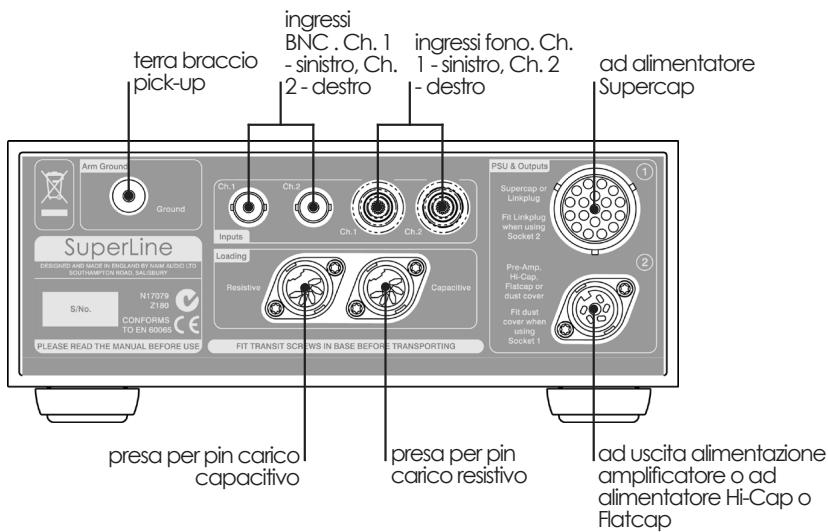

terra braccio pick-up presa per pin carico capacitivo

presa per pin carico resistivo Nessun pin capacitivo montato. Nota 2. Approssimazione a un carico ‘S’ Naim (470Ω e 6.8nF). 4 Collegamenti del Sup erLi ne ingressi BNC . Ch. 1 ingressi fono. Ch. - sinistro, Ch. 1 - sinistro, Ch. 2

- destro Nessun pin capacitivo montato. ad alimentatore Supercap ad uscita alimentazione amplificatore o ad alimentatore Hi-Cap o Flatcap C o l l e g amenti del SuperLine

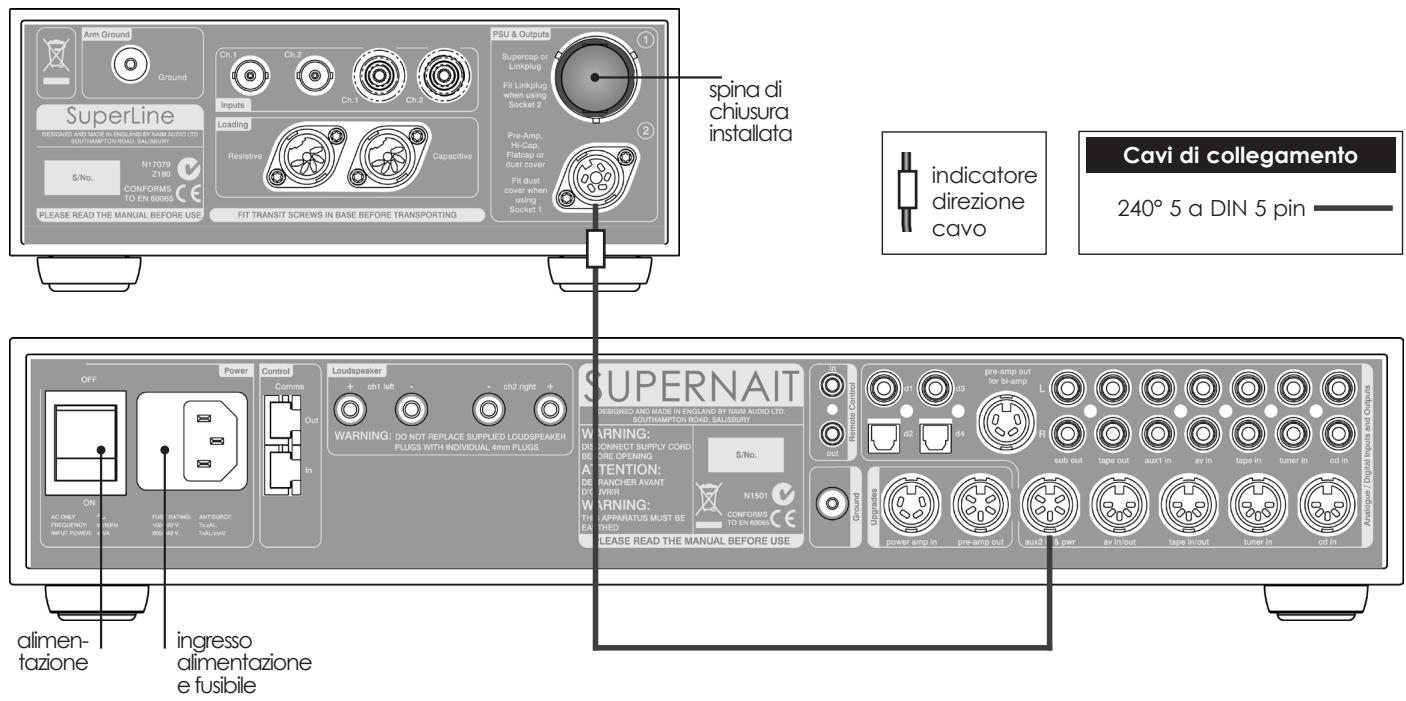

4. 2 S uperLine c o lle gato a Supe rna i t

spina di chiusura installata indicatore direzione cavo alimentazione Cavi di collegamento 240° 5 a DIN 5 pin ingresso alimentazione e fusibile

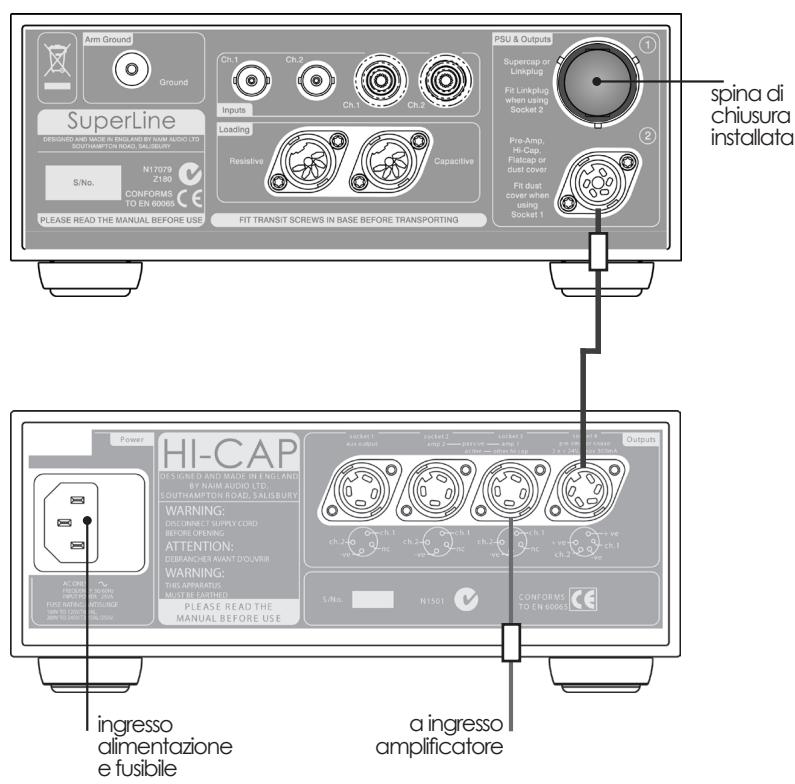

4. 3 S uperLine c o lle gato a NAC 1 2 2 x e Fl a t ca p 2 x

spina di chiusura installata alimentazione indicatore direzione cavo Cavi di collegamento 240° 5 a DIN 5 pin da 4 pin a 5 pin DIN (o da 4 a 5 pin Hi-Line) ingresso alimentazione e fusibile

spina di chiusura installata ingresso alimentazione e fusibile indicatore direzione cavo Cavi di collegamento 240° 5 a DIN 5 pin da 4 pin a 5 pin DIN (o da 4 a 5 pin Hi-Line) a ingresso amplificatore

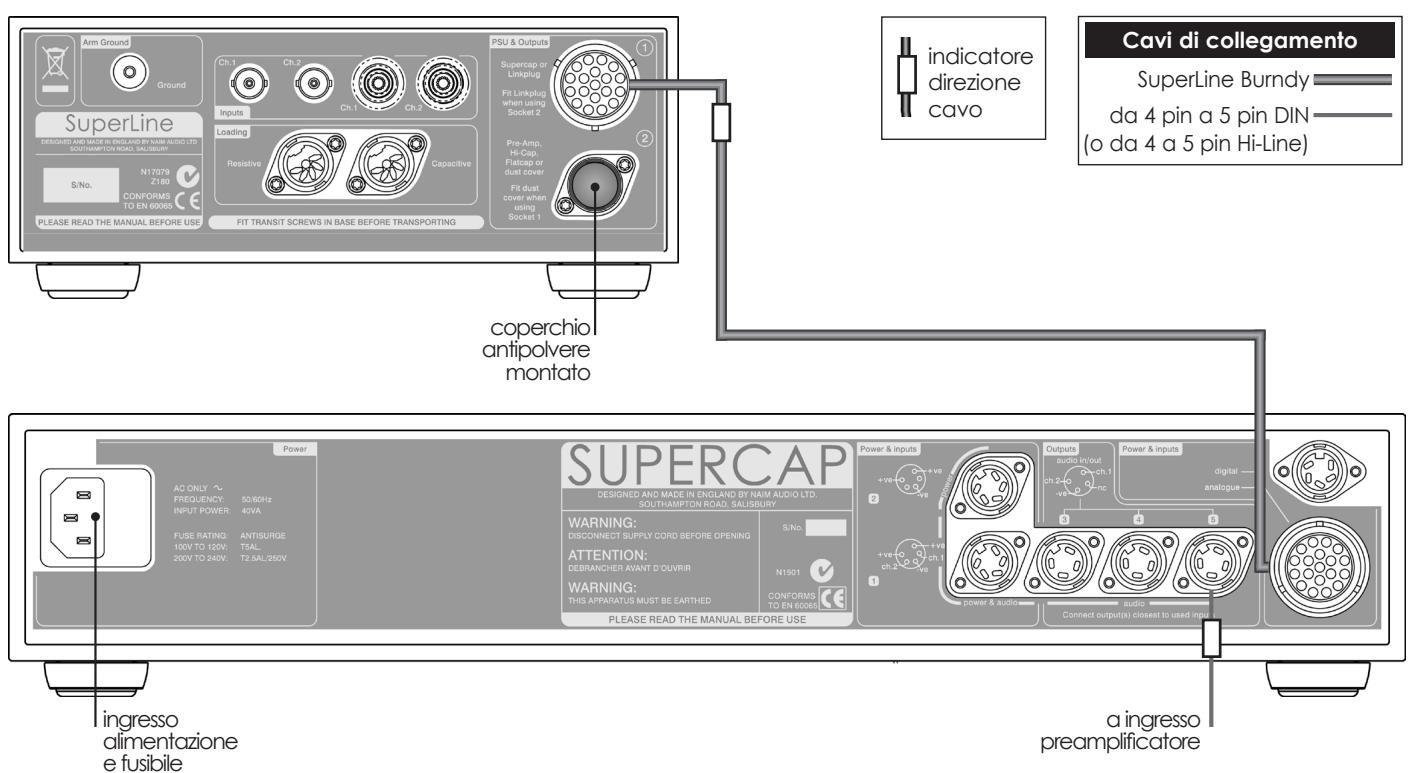

4. 5 S uperLine c o lle gato a Supe rc a p

indicatore direzione cavo Cavi di collegamento SuperLine Burndy da 4 pin a 5 pin DIN (o da 4 a 5 pin Hi-Line) coperchio antipolvere montato ingresso alimentazione e fusibile

5. 2 Basso G uadagno (V e rsio ne E)
