MANUALE UTENTE D7 LTD AKG

Prima di utilizzare l’apparecchio, leggere il manuale!

Indice Pagina 1 Avviso di sicurezza / Descrizione33 1.1 Indicazione per la sicurezza 33 1.2 In dotazione 33 1.3 Accessori opzionali 33 1.4 Caratteristiche particolari 33 1.5 D 734 1.6 D 7 S34 1.7 D 7 LTD 34 2 Collegamento35 3 Impiego36 3.1 Introduzione36 3.2 Distanza microfonica ed effetto di prossimità 36 3.3 Angolo di incidenza del suono36 3.4 Reazione 37 3.5 Coro di accompagnamento 38 4 Pulizia 4.1 4.2 4.3 4.4

38 D 7, D 7 S 38 D 7 LTD 38 Pulire l’antisoffio interno38 Sostituire l’antisoffio interno 39

5 Errori e rimedi 40 6 Dati tecnici41

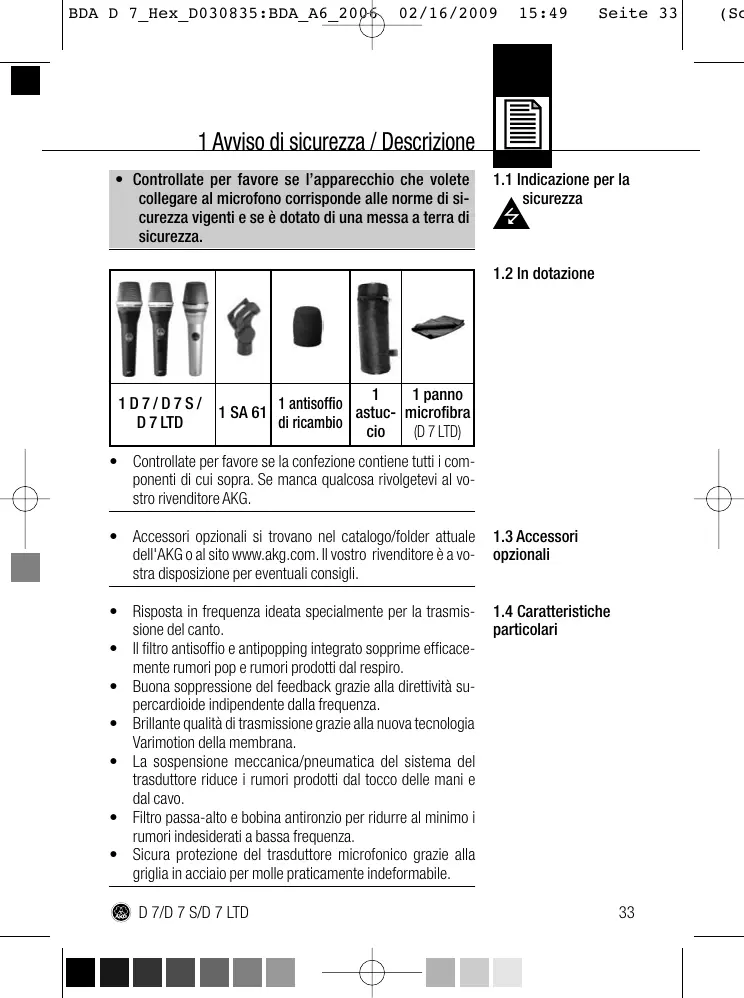

1 Avviso di sicurezza / Descrizione • Controllate per favore se l’apparecchio che volete collegare al microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1.1 Indicazione per la sicurezza

1 1 panno 1 antisoffio astuc- microfibra di ricambio cio (D 7 LTD)

• Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vostro rivenditore AKG. • Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al sito www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.

1.3 Accessori opzionali

• Risposta in frequenza ideata specialmente per la trasmissione del canto. • Il filtro antisoffio e antipopping integrato sopprime efficacemente rumori pop e rumori prodotti dal respiro. • Buona soppressione del feedback grazie alla direttività supercardioide indipendente dalla frequenza. • Brillante qualità di trasmissione grazie alla nuova tecnologia Varimotion della membrana. • La sospensione meccanica/pneumatica del sistema del trasduttore riduce i rumori prodotti dal tocco delle mani e dal cavo. • Filtro passa-alto e bobina antironzio per ridurre al minimo i rumori indesiderati a bassa frequenza. • Sicura protezione del trasduttore microfonico grazie alla griglia in acciaio per molle praticamente indeformabile.

1.4 Caratteristiche particolari

Il D 7 dell’AKG è un microfono direzionale dinamico (microfono a gradiente di pressione). È stato messo a punto specificamente per la captazione della voce in condizioni particolarmente impegnative sul palco. La risposta in frequenza del D 7, particolarmente estesa, che esalta leggermente le frequenze medio-alte, garantisce una buona comprensibilità della parola. Il microfono presenta una caratteristica direzionale supercardioide, il che comporta che il D 7 è particolarmente sensibile al suono che lo investe da davanti, mentre quasi non registra il suono proveniente dai lati e da dietro. Tale caratteristica direzionale rimane pressoché inalterata per tutte le frequenze, ossia dai toni più bassi a quelli più alti ("indipendente dalla frequenza"). I rumori prodotti dalle mani e dal cavo vengono soppressi in larga misura grazie alla sospensione meccanica/pneumatica del trasduttore. L’antisoffio interno riduce ad un minimo i rumori pop e i rumori prodotti dal vento e dal respiro. Altri rumori indesiderati nella gamma delle frequenze basse vengono eliminati con successo dalla bobina antironzio integrata e dal filtro passa-alto (80 Hz) integrato. Si tratta di un filtro attivo di continuo, per cui il microfono non è dotato di un interruttore on/off separato per il filtro passa-alto. La robusta griglia, praticamente indeformabile, in acciaio per molle, e la resistente scatola in zinco-alluminio pressofuso proteggono il microfono e la capsula efficacemente dai danni causati dalla dura routine "on the road".

1.6 D 7 S Il D 7 S è elettricamente, meccanicamente ed acusticamente identico al D 7, è però corredato di un interruttore on/off silenzioso.

1. 7 D 7 LTD Il D 7 LTD è elettricamente, meccanicamente ed acusticamente identico al D 7, è però corredato di una scatola cromata per soddisfare le esigenze estetiche speciali.

2 Collegamento Il microfono è dotato di un’uscita simmetrica con connettore XLR a 3 poli. Pin 1 = massa Pin 2 = filo audio (inphase) Pin 3 = filo audio Potete collegare il microfono sia ad ingressi microfonici simmetrici che a quelli asimmetrici. • Se volete collegare il microfono ad un ingressso microfonico simmetrico (presa XLR), usate un cavo XLR di tipo commerciale. • Se volete collegare il microfono ad un ingressso microfonico asimmetrico (presa jack da 6,3 mm), usate un cavo con accoppiamento XLR e connettore jack mono da 6,3 mm. • Tenete presente che i cavi asimmetrici possono assorbire, come un’antenna, irradiazioni da campi magnetici (cavi di rete, cavi della luce, elettromotori ecc.). Nel caso di cavi la cui lunghezza supera i 5 m, questo fenomeno può causare ronzii ed altri rumori disturbanti.

D 7/D 7 S/D 7 LTD Avvertenza:

3 Impiego 3.1 Introduzione

Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riprodotto dall’impianto di sonorizzazione. Osservate per favore i seguenti avvertimenti per poter impiegare il vostro microfono in modo ottimale.

3.2 Distanza microfonica ed effetto di prossimità

Fondamentalmente, la Vostra voce guadagnerà in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono. Ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l’acustica dell’ambiente. Potrete quindi conferire alla Vostra voce un suono aggressivo, neutro o carezzevole, semplicemente modificando la distanza dal microfono. L’effetto di prossimità si produce a distanze microfoniche di meno di 5 cm e provoca una forte esaltazione dei bassi, conferendo alla voce un suono voluminoso, intimo,dai bassi accentuati.

3.3 Angolo di incidenza del suono Vedi fig. 1.

Cantando direttamente sul microfono, trasmettereste nel canto anche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc, c) verrebbero esaltati in maniera innaturale. • Per questa ragione, cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale.

Fig. 1: Posizione tipica del microfono

3 Impiego 3.4 Reazione

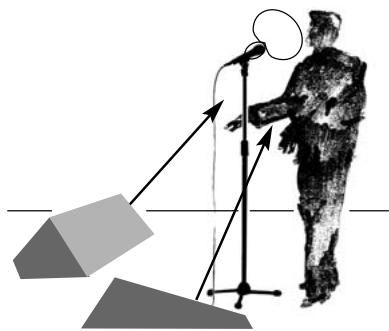

Fig. 2: Posizionamento del microfono per minimizzare il rischio di reazione La reazione significa che il suono emesso dall’amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all’altoparlante. A partire da un determinato volume, l’impianto comincia a fischiare e può venir "silenziato" solo diminuendo il volume. Al fine di prevenire questo rischio, il microfono dispone di una caratteristica direzionale supercardioide: è particolarmente sensibile al suono che investe il microfono da davanti (p. es. la voce), mentre quasi non registra il suono che proviene dai lati o da dietro (p. es. dagli altoparlanti monitor). La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire sul margine anteriore del palco. Se usate altoparlanti monitor, non puntate mai il vostro microfono direttamente sui monitor o sugli altoparlanti dell’impianto di sonorizzazione. La reazione può essere causata anche da risonanze (determinate dall’acustica dell’ambiente), in particolare nella gamma di frequenze bassa, indirettamente quindi dall’effetto di prossimità. In questi casi spesso è sufficiente aumentare la distanza dal microfono per interrompere la reazione.

D 7/D 7 S/D 7 LTD Vedi fig. 2.

3 Impiego 3.5 Coro di accompagnamento

Fig. 3: Posizionamento del microfono per due cantanti

1. Non lasciate mai cantare più di due persone per microfono. 2. Il microfono è molto insensibile al suono che entra di lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore di 35°, dovreste regolare il livello del canale microfonico in modo tale che il pericolo di feedback diventerebbe troppo grande.

4 Pulizia 4.1 D 7, D 7 S

• Pulite la superficie della scatola del microfono con un panno inumidito con acqua.

• Pulite la superficie della scatola del microfono con il panno microfibra in dotazione.

4.3 Pulire l’antisoffio interno

Con l’andar del tempo, la protezione antisoffio integrata nel microfono può sporcarsi, causando un suono sempre più cupo. Raccomandiamo quindi di pulire l’antisoffio interno quando il microfono inizia ad avere un suono meno brillante e trasparente. 1. Svitate la griglia esterna del microfono in senso antiorario. 2. Togliete l’antisoffio dalla griglia. 3. Immergete l’antisoffio in acqua e sapone strizzandolo con forza alcune volte. 4. Fate asciugare l’antisoffio per tutta la notte. 5. Inserite l’antisoffio pulito nella griglia. 6. Fissate la griglia sul microfono avvitandola in senso orario.

4 Pulizia Se il microfono continua ad avere un suono cupo benché l’antisoffio sia stato pulito, è possibile sostituire quest’ultimo con l’antisoffio di ricambio in dotazione.

4.4 Sostituire l’antisoffio interno

1. Svitate la griglia esterna del microfono in senso antiorario. 2. Togliete l’antisoffio dalla griglia. 3. Inumidite leggermente d’acqua l’antisoffio di ricambio e strizzatelo alcune volte finché assume la forma corretta. 4. Fate asciugare l’antisoffio di ricambio. 5. Inserite l’antisoffio di ricambio nella griglia. 6. Fissate la griglia sul microfono avvitandola in senso orario.

5 Errori e rimedi Errore Non c’è suono.

1. Mixer e/o amplificatore 1. Inserire il mixer e/o amdisinserito. plificatore. 2. Fader del canale o fader 2. Portare il fader del caprincipale sul mixer o nale o il fader principale regolatore del volume sul mixer o il regolatore dell’amplificatore in podel volume dell’amplifisizione zero. catore sul livello desiderato. 3. Il microfono non è colle- 3. Collegare il microfono al gato al mixer o all’ammixer o all’amplificaplificatore. tore. 4. Il connettore del cavo 4. Inserire un’altra volta il non è inserito bene. connettore del cavo. 5. Il cavo è difettoso. 5. Controllare il cavo e sostituirlo se necessario. 1. Il regolatore Gain sul mixer o sul modulo di trasmissione non è regolato bene. 2. L’ingresso del mixer è troppo sensibile.

1. Portare il regolatore Gain in posizione tale da far sparire le distorsioni. 2. Inserire una preattenuazione da 10 dB tra cavo microfonico ed ingresso.

Il suono del microfono di- • L’antisoffio interno o es- • Pulire o sostituire l’antiventa sempre più cupo terno è sporco e attenua soffio interno o quello con l’andar del tempo. le frequenze alte. esterno.

6 Dati tecnici Direttività: Risposta in frequenza: Filtro passa-alto: Sensibilità: Livello di pressione acustica limite per un coefficiente di distorsione armonica di 1% / 3%: Livello di pressione acustica equivalente: Impedenza elettrica a 1000 Hz: Impedenza di carico raccomandata: Bobina antironzio: Connettore: Superficie: Dimensioni: Peso netto Peso lordo: Brevetti:

supercardioide 70 - 20.000 Hz 80 Hz, attivo di continuo 2,6 mV/Pa (-52 dBV rif. a 1 V/Pa)

18 dB(A) secondo CEI 60268-4 ≤ 600 ohm ≥ 2000 ohm integrata XLR a 3 poli D 7, D 7 S: grigio-azzurro opaco; D 7 LTD: cromato lunghezza: 185,2 mm, diametro: 51 mm 340 g 655 g membrana di spessore variabile Varimotion per trasduttori dinamici (brevetto n. AT 403.751, US 6.185.809, DE 814.637, DK 814.637, FI 814.637, FR 814.637, GB 814.637, IT 814.637, NL 814.637) Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email sales@akg.com.

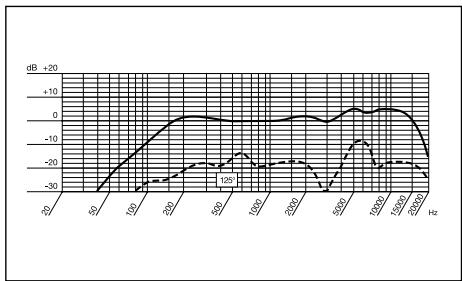

Risposta in frequenza

D 7/D 7 S/D 7 LTD Diagramma polare
