MANUALE UTENTE PT 4000 AKG

Istruzioni per l'uso. p. 38

Prima diutilizzare l'apparecchio,leggere il manuale

1 Sicurezza e ambiente 39

1.1 Sicurezza 39
1.2 Ambiente 39

2 Descrizione 39

2.1 Introduzione 39
2.2 In dotazione 40
2.3 Accessori opzionali 40
2.4 Descrizione 40

2.4.1 Elementi di lavoro 40
2.4.2 Microfoni, cavo per chitarra (non in dotazione) 41

3 Come mettere in esercizio il trasmettitore 42

3.1 Collegamento del microfono/strumento 42
3.2 Come insere le batterie 42
3.3 Modi d'esercizio 42
3.4 Come attivare il trasmettitore 42

3.4.1 Attivazione nel modo SILENT 42
3.4.2 Attivazione nel modo LOCK 43

3.5 Disattivazione 43

3.5.1 Modo LOCK 43
3.5.2 Modo SETUP e modo SILENT 43

3.6 Controllare/regolare la frequenza portante 43

3.6.1 Menu Preset 44
3.6.2 Menu delle frequenze 45

3.7 Impianti pluri-canale 46
3.8 Come regolare la sensibilità d'ingresso 46

3.8.1 Regolazione a mano 47
3.8.2 Regolazione automatica 47

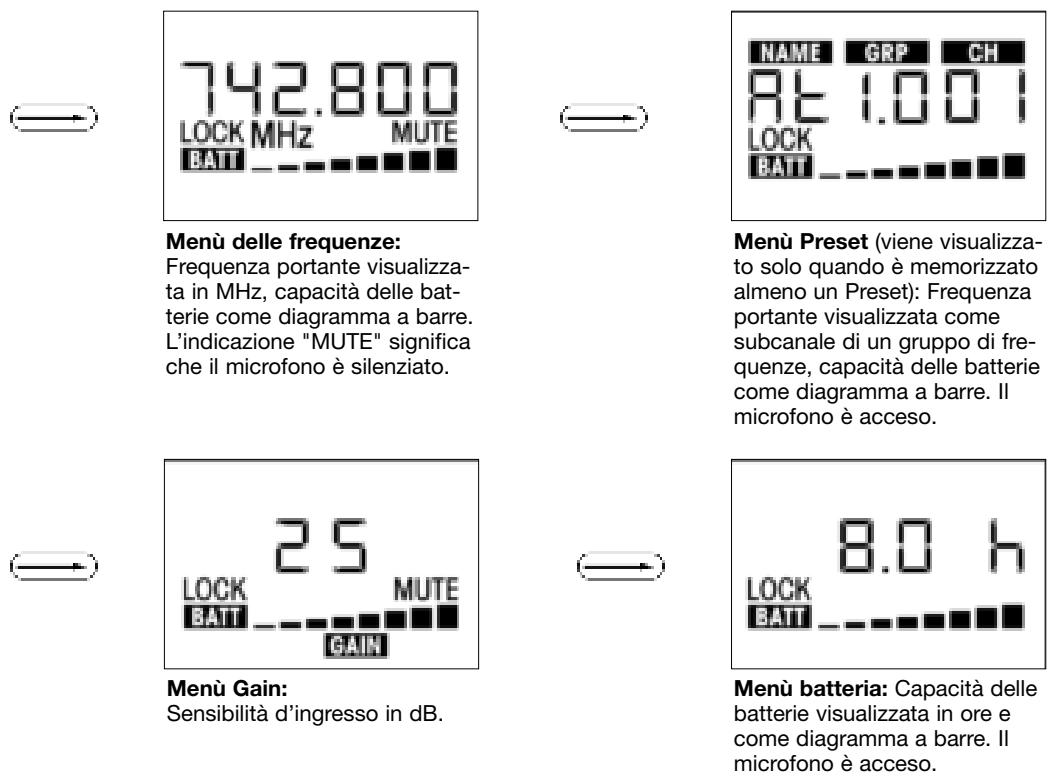

4 Indicazioni per l'esercizio 47

4.1 Menu di individazione e di regolazione 47
4.1.1 Modo LOCK 47
4.1.2 Modo SETUP e modo SILENT 48

4.2 Come cancellare tra i modi d'esercizio 48
4.3 Come silenziare il microfono 48

4.3.1 Interruttore Mute esterno opzionale 48

4.4 Comeambiare il codice colori 49

4.5 Quando sostituire le batterie / gli accumulatori 49
4.6 Tecnica microfonica. 49

4.6.1 Microfoni lavalier C 417 L, CK 55 L. 49
4.6.2 Microfoni headset C 420 L e C 444 L 49

4.7 Impianti pluri-canale 49
4.8 Indicazioni per la cura delle batterie 49

5Pulizia 49

6 Indicazioni errori 49

7 Dati tecnici. 50

1 Sicurezza e ambiente

1. Non esponete l'apparecchio direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.

1.1 Sicurezza

1. Smaltite le batterie usate e gli accumulatorati usati sempre conformmente alle norme di smaltimento rispettovamente vigenti. Non gettate le batterie o gli accumulatorati nel fuoco (pericolo di esplosione) o nei rifiuti residui.

1.2 Ambiente

1. Se rottamate l'apparecchio, togliete le batterie risp. gli accumulatori, Separate scatola, elettronica e cavi e smaltite tutti i componenti conformamente alle norme di smaltimento vigenti per essi.

2 Descrizione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attendamente le istruzioni per l'uso prima di usare l'apparecchio e conservate le istruzioni per l'uso per poterle consultare in caso di necessità. Vi auguriamo BUON divertimento e molto successo!

2.1 Introduzione

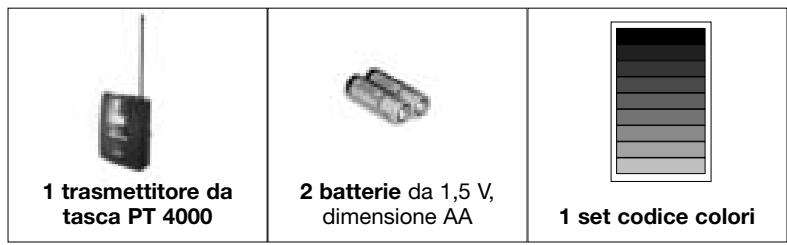

2.2 In dotazione

Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vostro rivenditore AKG.

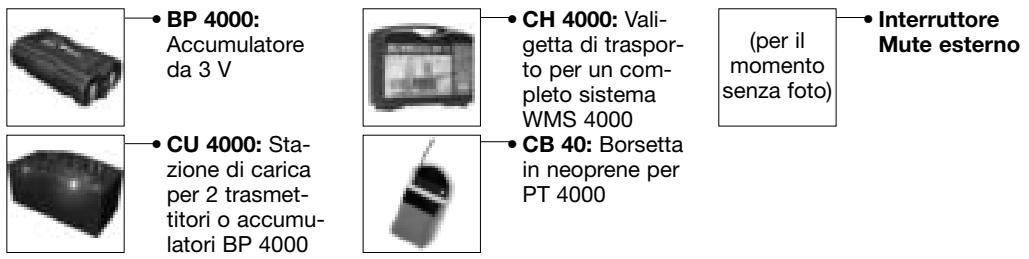

2.3 Accessori opzionali

2.4 Descrizione

Al trasmettitore da tasca PT 4000 potete collegare sua microfoni dinamici che microfoni a condensatore operanti con una tensione di alimentazione di 6V circa. Naturalmente potete collegareanche una chitrarra elettrica, un basso elettrico o un keyboard a trabolla.

L'PT 4000 lavora in una gamma regolabile di al massimo 30MHz nella gamma delle frequenze portanti UHF da 650~MHz fino a 862MHz . Entro esta gamma potete regolare la frequenza portante o direttamente in passi da 25kHz oppure sceglierra dai gruppi di frequenze preprogrammati e dai subcanali del vosto trasmettitore.

Il trasmettitore ha tre modi d'esercizio:

Nel modo LOCK, il trasmettitore trasmette il segnale d'uscita del microfono al ricevitore. Tutte le funzioni di regolazione e tutti gli elementi di comando, ad eccezione dell'interruttore MUTE, sono elettronically bloccati per evitare che i parametri venganoambiati involontariamente durante la trasmissione. Sul display a cristalli liquidi viene visualizzata l'indicazione "LOCK".

Nel modo SETUP, potete cambiare e memorizzare la frequenza di trasmissione ed il livello d'ingresso. Nel modo SILENT è attivata solo l'alimentazione del trasmettitore, ma non viene trasmesso un segnale radio. Raccomandiamo di regolare la frequenza portante del trasmettitore sempre in quello modo d'esercizio. Soloosi potete stare sicuri di non "andare in onda" per sbaglio su una Frequenza non ammensa/non coordinata e di disturbare eventualmente altri servizi radio o microfoni radio attivi.

Sul display a cristalli liquidi con illuminazione dello sfondo vengono visualizzati tutti i parametri importanti, lo stato attuale di carica delle batterie e la durata d'esercizio residua del trasmettitore.

Il trasmettitore da tasca è dotato di un'antenna a dipolo integrata nella scatola e può essere o con 2 batterie commerciali della dimensione AA oppure con l'accumulatore opzionale BP 4000 della AKG.

Important!

Non usate in nessun caso accumulatori standard! In caso di cortocircuito dei contatti di carica quello tipo di accumulatorato cui danneggiare il trasmettitore e inoltre non permette un'indicazione della durata d'esercizio residua della batteria. La AKG non risponde per eventuali danni.

2.4.1 Elementi di dato Vedi fig. 1.

1 LED di controlledo: Il LED di controllo a due colori indica i seguenti stati d'esercizio del trasmettitore da tasca:

Verde: Il segnale d'uscita della testa microfonica viene inoltrato al trasmettitore che a sua volta trasmette il segnale audio al ricevitore.

Rosso: Nei seguenti casi il LED di controllo si accende di rosso:

• Il segnale audio è silenziato. Poiché la frequenza portante continua ad essere trasmessa, nel ricevitori non si sentono rumori disturanti.
• Le pile rispettivamente l'accumulatore saranno scariche / sare scarico fra 60 minuti al massimo.
• Dopo l'attivazione, il LED di controllo rimane accesso di rosso perché il trasmettitore regola la frequenza portante sul valore memorizzato. Quando il segnale audio non è silenziato, il LED di controllo, dopo la regolazione della frequenza, diventa verde.

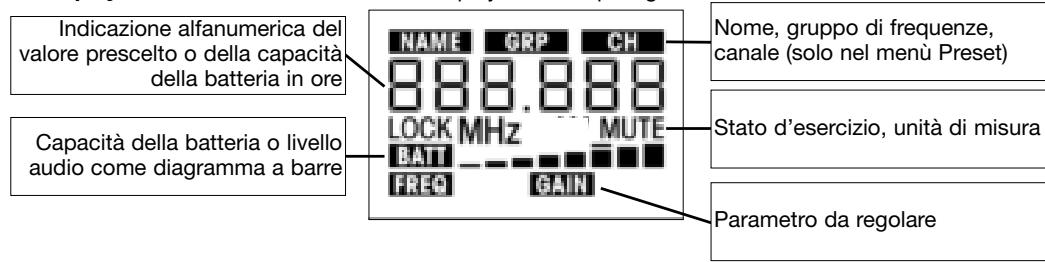

2 Display: Il trasmettitore è dotato di un display LC a cinque righe:

Il display visualizza tutti i parametri del trasmettitore da tasca:

• Freqenza portante in MHz o come subcanale del gruppo di frequenze
• Livello d'ingresso audio
• Stato di carica della batteria e durata d'esercizio residua
• Indicazioni di errori
• Menu di regolazione: menu frequenze, menu Preset, menu Gain

L'illuminazione dello sfondo del display si attiva sempre quando attivate l'interruttore Jog e si disatti-va automaticamente dopo circa 10 secondi.

3 Tasto ON/OFF: Quando premete il tasto ON/OFF a lungo (circa 1,5 secondi), si attiva l'alimentazione del trasmettitore da tasca. Allo stesso tempo vengono attivati il display (2) e il LED di controllo (1). Dopo circa 7 secondi il trasmettitore è pronto all'esercizio.

Quando premete il tasto ON/OFF a lungo (circa 1,5 secondi) nel modo SETUP o nel modo SILENT, l'alimentazione del trasmettitore viene spenta. Nel modo LOCK, il tasto ON/OFF è elettronicamente bloccato per evitare che l'alimentazione venga spenta involontariamente.

Come ulteriore protezione contro l'azionamento involontario, il tasting ON/OFF è disposto in una rientranza.

4 Interruttore MUTE: Silenzia il segnale audio se spostate l'interruttore in posizione "MUTE". Il LED di controlo (1) diventa rosso. Visto che l'alimentazione e la frequenza portante HF rimangono accese, non si sentono rumori disturanti nel ricevitore quando il segnale audio è silenziato.

Per riattivare il segnale audio, spostate l'interruttore MUTE in posizione "ON". Il LED di controllo (1) diventa verde.

L'interruttore MUTE è attivo in tutti i modi d'esercizio.

5 Ingresso audio: Presa mini-XLR a tre poli con contatti per il livello microfonico ed il livello Line. Grazie al cablaggio dei connettori del microfono rispettovamente del cavo per chitarra MKG/L (non in dotazione) vengono occupati automaticamente i contatti giusti.
6 Interruttore Jog: Regola i diversi parametri del trasmettitore da tasca. L'interruttore Jog ha le seguenti funzioni:

• Nel modo LOCK:
  Girare brevamente a sinistra o a destra: cancellare traindicazione della frequenza,indicazione del Preset (solo quando è memorizzato un Preset) e della capacité della batteria (in ore).
  Premere a lungo:ambiare sul trasmettitore attivato tra modo LOCK e SETUP;attivare il trasmettitore disattivato nel modo SILENT.
• Solo nel modo SETUP e nel modo SILENT:
  Premere brevamente: richiamare i parametri da scegliere o confirmare il valore prescelto.
  Girare brevamente a sinistra: scegliere il punto del menu o ridurre il valore da regolare.
  Girare brevamente a destra: scegliere il punto del menu o augmentare il valore da regolare.
  Girare brevamente a sinistra o a destra e tener premuto: i valori regolabili vengono visualizzati sul display uno dopo l'altro.
  7 Contatti di carica: I contatti di carica disposti in una rientranza vi permettono di caricare l'accumulatore opzionale AKG BP 4000 con l'aiuto dell'apparecchio di carica CU 4000, sempre opzionale,enza dover togliere gli accumulatorali dalso scomparto batterie.
  8 Presa REMOTE MUTE: Collegamento per l'opzionale interruptore Mute esterno.
  9 Codice colori: Se gestite il vostro trasmettitore da tasca in un impianto pluri-canale, potete sfilare la striscia di carta nera sostiuendola con una striscia di carta di colore diverso containuta nel set codice colori in dotazione. In quello modo potete contrassegnare a colore i singoli canali. Inoltre, potete scrivere o stampare informazioni addizzionali sulle strisce di carta.
  10 Antenna: Antenna flessibile, montata in modo fisso.
  11 Coperchio comparto batterie
  12 Etichetta frequenza: Sul lato posteriore del trasmettitore da tasca è disposa un'etichetta adesiva recante l'indicazione della gamma delle frequenze portanti e le informazioni relative all'omologazione.
  13 Scomparto batterie per accogliere le due batterie da 1,5 V dimensione AA in dotazione o del accumulatore opzionale BP 4000.
  14 Clip da cintura: per fissare il trasmettitore da tasca sulla cintura.

I seguenti microfoni AKG possono venir collegati nella problema all'ingresso audio del PT 4000:

C 417 L C 420 L C 444 L

C 419 L D 409 L CK 55 L

C 411 L C 418 L LM3L

Con il cavo per chitarra MKG/L della AKG potete collegare una chitarra elettrica, un basso elettrico oppu- re un keyboard a trabcolla.

2.4.2 Microfoni, cavo per chitar

(non in dotazione)

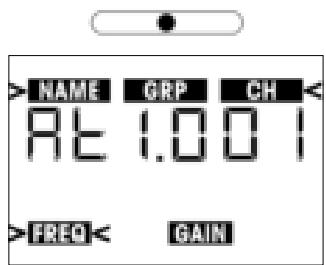

3 Come mettere in esercizio il transmettitore

3.4 Come insere le batterie Vedi fig. 3.	1. Aprite il coperchio dello scomparto batterie (1). 2. Insere le due batterie in dotazione (2) dello scomparto batterie seguito: i simboli indicati dello scomparto batterie. Se le batterie sono insertire in modo sbagliato, il trasmettitore non viene alimentato. Invece delle batterie in dotazione potete insertire ancliche accumulatore BP 4000 dell'AKG. L'accumulatore rientra dello scomparto batterie solo nella direzione giusta, quindi non potete sbagliare quando lo inserte.
3.5 Modi d'esercizio	1. Chidete il coperchio dello scomparto batterie (1). Non usate in nessun caso accumulator standard! In caso di cortocircuito dei contatti di carica,questi accumulator potrebbero danneggiare il trasmettitore e non permettono inoltre l'indicazione della durata d'esercizio residua della batteria. La AKG non risponde per eventuali danni.
3.6 Come insere le Batterie Vedi fig. 3.	1. Aprite il coperchio dello scomparto batterie (1). 2. Insere le due batterie in dotazione (2) dello scomparto batterie seguito: i simboli indicati dello scomparto batterie. Se le batterie sono insertire in modo sbagliato, il trasmettitore non viene alimentato. Invece delle batterie in dotazione Potete insertire ancliche accumulatore BP 4000 dell'AKG. L'accumulatore rientra dello scomparto batterie solo nella direzione giusta, quindi non potete sbagliare quando lo inserte.
3.7 Modi d'esercizio	1. Chidete il coperchio dello scomparto batterie (1). Non usate in nessun caso accumulator standard! In caso di cortocircuito dei contatti di carica,questi accumulator potrebbero danneggiare il trasmettitore e non permittono inoltre l'indicazione della durata d'esercizio residua della batteria. La AKG non risponde per eventuali danni.
3.8 Come attivare il trasmettitore	A seconda di come attivare il trasmettitore, quello, dopo l'attivazione si trova o nel modo LOCK o nel modo SILENT.
3.9 Important!	Se non siete sicuri su quale frequenza portante è regolato il trasmettitore, attivate il trasmettitore nel modo SILENT e controllate se la frequenza portante regolata è ammessà e se corrisponde alla frequenza di ricezione.
3.4.1 Attivazione nel modo SILENT Vedi fig. 1.	1. Tenete premuto l'Interruttore Jog (6) fin quando l'illuminazione dello sfondo del display si attiva e il LED di controllo (1) si spegne.

Sul display viene visualizzata la versione firmware ("F.") e la versione preset ("P."), successivement la frequenza portante attualmente prescelta in MHz. L'illuminazione dello sfondo si disattiva e viene visualizzata la segunte individazione:

Il trasmettitore è nel modo SILENT.

1. Se la frequenza portante del trasmettitore non è ammessa e/o non corrisponde alla frequenza di ricerca, regolate il trasmettitore su una frequenza portante idonea (vedi capitolo 3.6).

Premete il tasto ON/OFF (3) per circa 1,5 secondi.

Il trasmettitore è nel modo LOCK quando sul display viene visualizzata la segunte indicazione:

L'indicazione "LOCK" significa che tutti gli elementi di lavoro, fatta eccezione per l'interruttore "MUTE", sono assicurati elettronicamente contro azionamenti sbagliati.

Quando il microfono è silenziato, sul display viene visualizzata ancè l'indicazione "MUTE" e il LED di controlo (1) è accesso di rosso. Se il microfono non è silenziato, non viene visualizzata l'indicazione "MUTE" e il LED di controlo (1) è accesso di verde.

Tenete premuto l'Interruttore Jog (6) fin quando sul display (2) cominciano a lampeggiare una o più significazioni. Tenete premuto il tasting ON/OFF (3) fin quando sul display (2) viene visualizzato l'annunci "oFF". Il display (2) diventa scuro, l'alimentazione del trasmettitore è spenta.

Tenete premuto il tasto ON/OFF (3) fin quando sul display (2) viene visualizzato l'annunci "oFF". Il display (2) diventa scuro, l'alimentazione del trasmettitore è spenta.

Se non siete sicuri su quale frequenza è regolato il trasmettitore, attivate il trasmettitore nel modo SILENT come indicate nei passi 1 e 2. In quello modo d'esercizio potete controllare e regolare la frequenza di trasmissione ed il livello d'ingresso perché trasmettere un segnale radio.

1. Se il trasmettitore è inserto, disinseritelto.
2. Tenete premuto l'interruttore Jog fin quando l'illuminazione dello sfondo del display si accende e il LED di controllo si spegne.

Sul display viene visualizzata la capacité della batteria in ore e come diagramma a barre, successivamente la frequenza portante attualmente prescelta in MHz.

L'illuminazione dello sfondo si spegne e viene visualizzata la seguenteindicazione:

Il trasmettiore si trovare nel modo SILENT, sul display viene visualizzato il menu Preset.

1. Potete ora regolare nel menu Preset una delle frequenze preprogrammate in fabbrica (capitolo 3.6.1) oppure regolare nel menu delle frequenze la frequenza in passi da 25kHz (capitolo 3.6.2). Le fre-quenze Preset sono state calculate in modo da non disturbsarsi reciprocamente.

3.4.2 Attivazione nel modo LOCK

Vedi fig. 1.

Avertenza:

3.5 Disattivazione
Vedi fig. 1.

3.5.1 Modo LOCK

3.5.2 Modo SETUP e modo SILENT

3.6 Controllare/regolare la frequenza portante Importante!

3.6.1 Menu Preset

Un Preset consiste di uno o due gruppi di frequenze portanti (= subcanali). Queste Frequenze sono state calculate in modo da non disturbsi reciprocamente (intermodulazioni). I Presets facilitano enormamente la progettazione di impianti pluri-canale. Fanno risparmiare tempo perché non dovete calcolare voi stessi le frequenze portanti e si possono evitare problemi di intermodulazione.

Ogni Preset ha un nome ("NAME") composto di al massimo due segni e che si riferisce al paese in cui le rispettive frequenze portanti sono ammesse (p.e. "AT" per l'Austria, "IT" per l'Italia, "CH" per la Svizzera ecc.). I nomi dei Presets sono in ordine alfabetico.

Se progettate un impianto pluri-canale, state attenti a impiegare solo frequenze portanti (subcanali, individazione "CH") dello stesso gruppo di frequenze ("GRP"). Se usate frequence portanti di differenti Presets e/o di gruppi di frequenza, possono verificarsi delle intermodulazioni.

Avverenza:

Alcuni Presets sono ammessi in più di un paese. Rivolgetevi in Internet al site www.akgfrequency.at o alla sua autorità di omologazione locale per sapere quale(i) gruppo(i) di frequenza è (sono) amesso(i) nel loro paese.

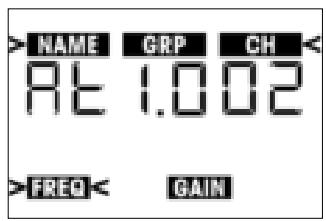

1. Premete brevamente l'interruttore Jog. L'indicazione "NAME" ed il nome del Preset attualmente prescelto cominciano a lampeggiare. Se non è memorizzato nessun Preset, sul display viene visualizzato "- - -".
2. Per scegliere il prossimo Preset, girate l'interruttore Jog brevamente a destra.
   Per scegliere il Preset precedente, girate l'interruttore Jog brevamente a sinistra.
3. Se avete scelto il gruppo di Preset desiderato, premete brevamente l'interruttore Jog.

L'indicazione "GRP" e il numero del gruppo di frequenze attualmente prescelto cominciano a lampegliare.

1. Per scegliere il successivo numero più alto del gruppo di frequenze, girate l'interruttore Jog a destra. Dopo il numero più alto in assoluto, l'indicazione ritorna a "00".

Per scegliere il precedente numero più basso del gruppo di frequenze, girate l'interruttore Jog a sinistra. Dopo "00", l'indicazione passa al numero più alto in assoluto.

1. Se avete scelto il gruppo di frequenze desiderato, premete brevamente l'interruttore Jog.

L'indicazione "CH" e il numero del subcanale attualmente prescelto cominciano a lampeggiare. Ad agli subcanale corrisponde una frequenza portante programmata in fabbrica ed esente da intermodulazioni.

1. Per scegliere il successivo numero più alto di subcanale, girate l'interruttore Jog a destra. Dop o il numero più alto in assoluto, l'indicazione passa di nuovo a "00".

Per scegliere il precedente numero più basso di subcanale, girate l'interruttore Jog a sinistra.

Dopo "00", l'indicazione passa al numero più alto in assoluto.

1. Se avete terminato le vosre regolazioni, premete brevamente l'interruttore Jog. Sul display viene visualizzata la segunte individazione:

8a Se volete memorizzare la frequenza prescelta, premete brevamente l'interruttore Jog. La regolazione viene memorizzata e sul display viene visualizzata la segunte individazione:

8b Se non volete memorizzare la frequenza prescelta, girate l'interruttore Jog brevamente a sinistra o a destra.

Sul display viene visualizzata la seguenteindicazione:

• Premete brevamente l'interruttore Jog. Il trasmettitore rimane sintonizzato sulla frequenza originale e sul display viene visualizzato di nuovo la segunte indicazione:

1. Per portare il trasmettitore nel modo LOCK:

2. Tenete premuto il tasting ON/OFF fin quando sul display viene visualizzato l'annunci "oFF". Dopo circa 1/2 secondo, il display diventa scuro, l'alimentazione del trasmettitore è spenta.

3. Attivate il trasmettitore nel modo LOCK (vedi capitolo 3.4.2).
4. Per arrivare nel modo SETUP:

Premete l'interruttore Jog fin quando l'indicazione "LOCK" sparisce e una o piùindicazioni del menu attualmente attivo cominciano a lampeggiare.

1. Per arrivare dal menu Preset al menu Frequenze, girate l'interruttore Jog brevamente a destra. Sul display viene visualizzata la segunte individazione:

3.6.2 Menu delle frequenze

1. Per aumentare il valore di 25kHz , girate l'interruttore Jog brevamente a destra.
   Per ridurre il valore di 25kHz , girate l'interruttore Jog brevamente a sinistra.
2. Se avete regolato la frequenza prescelta, premete brevamente l'interruttore Jog. Sul display viene visualizzata la segunte individazione:

4a Se volete memorizzare la frequenza prescelta, premete brevamente l'interruttore Jog. La regolazione viene memorizzata e sul display viene visualizzata la seguente indicazione:

4b Se non volete memorizzare la frequenza prescelta, girate l'interruttore Jog brevamente a sinistra o a destra.

Sul display viene visualizzata la segunte indicazione:

• Premete brevamente l'interruttore Jog. Il trasmettitore rimane sintonizzato sulla frequenza originale e sul display viene visualizzata di nuovo la segunte individazione:

• Potete ora regolare il livello d'ingresso (vedi capitolo 3.8) oppure portare il trasmettitore nel modo LOCK.

3.7 Impianti pluri-canale

1. Fate attenzione a regolare agli canale di trasmissione (trasmettitore + ricevitore) su una propria frequenza portante.
2. Per trovare presto e in modo semplice frequenze portanti esenti da intermodulazioni vi raccomandiamo di scegliere, nel menu Preset, le frequenze portanti dallo stesso Preset e dallo stesso gruppo di frequenze.

Avverenza:

Se la ricezione su una delle frequenze è disturbata, cercate sul ricevitore, con l'aiuto dell'Auto Channel Setup), il prossimo subcanale libero del gruppo di frequenze prescelto. Se non trovate nessun subcanale libero, scegliete sul ricevitore, con l'aiuto dell'Auto Group Setup, un altro gruppo di frequenza dello stato Preset e scegliete per agli trasmettitore e ricevitore una frequenza nuova.

Important!

Non gestite mai più di un canale di trasmissione contemporaneamente sullo stessoippo e sulla stessa frequenza portante. Ciò, per ragioni fisiche, comporterebbe forti rumori disturanti.

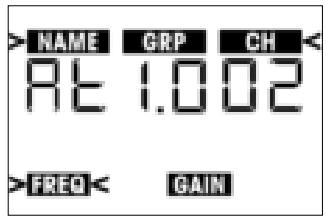

3.8 Come regolare la sensibilità d'ingresso

Potete regolare la sensibilità d'ingresso del trasmettitore o nel modo SILENT oppure nel modo SETUP. Vi raccomandiamo di regolare la sensibilità d'ingresso nel modo SETUP perché da quello tipo potete passare direttamente nel modo LOCK senza dover prima spagnere il trasmettitore.

1. Per passare dal modo LOCK nel modo SETUP tenete premuto l'interruttore Jog per circa 1,5 secondi. Sul display viene visualizzata la segunte individazione:

1. Girate l'interruttore Jog brevamente una volta a sinistra. Sul display viene visualizzata la sensibilità d'ingresso attualmente prescelta in dB,除去 lampeggia l'indicazione "GAIN".

1. Premete brevamente l'interruttore Jog.
   Sul display lampeggia il valore attualmente prescelto in dB:

1. Potete regolare la sensibilità d'ingresso o a mano (capitolo 3.8.1) oppure automaticamente (capitolo 3.8.2).

2. Per augmentare il valore di 1 dB, girate l'interruttore Jog brevamente a destra. Per ridurre il valore di 1 dB, girate l'interruttore Jog brevamente a sinistra. Al valore "00" segue l'indicazione "Auto" (vedi capitolo 3.8.2).

3. Premete brevamente l'interruttore Jog.
   Sul display viene visualizzata la segunte individazione:

3.8.1. Regolazione a mano

• Se volete memorizzare il valore prescelto, premete brevamente l'interruttore Jog.
  Sul display viene visualizzato il valore memorizzato in dB, l'indicazione "GAIN" lampeggia.
• Se non volete memorizzare il valore prescelto, girate l'interruttore Jog brevamente a sinistra o a destra. Sul display viene visualizzato "Save-n".
• Premete brevamente l'interruttore Jog. Sul display viene visualizzato di nuovo il valore originale in dB, l'indicazione "GAIN" lampeggia.
• Potete regolare di nuovo la sensibilità d'ingresso ripetendo i passi da 1 a 2.

• Per portare il trasmettitore nel modo LOCK, premete l'interrottore Jog per circa 1,5 secondi.

• Girate, nel menu GAIN, l'interruttore Jog a destra fin quando sul display viene visualizzata la seguente individazione:

3.8.2 Regolazione automatica

1. Premete brevamente l'interruttore Jog. Sul display lampeggia l'indicazione "tEST".
2. Parlate o cantate nel microfono, oppure suonate alcune battute sul vostro strumento. Il trasmettitore regola automaticamente la sensibilità d'ingresso ottimale. Il livello del segnale viene indicato sul display in forma di brevi trattini. Il livello di punta viene rappresentata da un trattino più spesso che rimane sul display per circa 2 secondi.
3. Premete brevamente l'interruttore Jog. Sul display viene visualizzata la seguente indicazione:

Se volete memorizzare il valore prescelto, premete brevamente l'interruttore Jog.
Sul display viene visualizzato il valore prescelto in dB, l'indicazione "GAIN" lampeggia.

• Se non volete memorizzare il valore prescelto, girate l'interruttore Jog brevamente a sinistra o a destra. Sul display viene visualizzato "Save-n".
• Premete brevamente l'interruttore Jog. Sul display viene visualizzato di nuovo il valore originale in dB, l'indicazione "GAIN" lampeggia.
• Potete regolare di nuovo la sensibilità d'ingresso ripetendo i passi da 1 a 4.
• Per portare il trasmettitore nel modo LOCK, premete l'interruttore Jog per circa 1,5 secondi.

4 Indicazioni per l'esercizio

Nel modo LOCKavetea disposizionequattro menu diindicazione.

1. Per richiamare i singoli menuù uno dopo l'altro, girate l'interruttore Jog sempre brevamente a destra.

4.1 Menu di individazione e di regolazione
4.1.1 Modo LOCK

2. Girando l'interruttore Jog a sinistra potete rivedere i parametri di cui sopra in ordine inverso.

4.1.2 Mode SETUP e modo SILENT	Nel modo SETUP e nel modo SILENT vengono visualizzati i diversi uomini di regolazione (vedianche capitolo 3.4 - 3.8) nel seguito ordine:
	- Menu Preset
	- Menu delle frequenze
	- Capacità delle batterie
	- Menu Gain
4.2 Come cambiare tra i modi d'esercizio	Per cambiare tra il modo LOCK e quello SETUP tenete premuto l'interruttore Jog per circa 1,5 secon-di.Nel modo LOCK viene visualizzato sul display l'annuncio "LOCK".
Avvertenza:	Potete effettuare trasmissioni ancche nel modo SETUP, perché limitazioni. Tenete perché presente che le regolazioni prescelte potranno cambiare quando azionate involontariamente l'interruttore Jog.Dopo 15 minuti, il trasmettitore passa automaticamente nel modo LOCK:
	Per cambiare tra il modo LOCK oppure il modo SETUP e il modo SILENT:1. Disattivate il trasmettitore.2. Attivate il trasmettitore tenerendo premuto o il tasto ON/OFF (-> modo LOCK) oppure l'interruttore Jog(-> modo SILENT) per circa 1,5 secondi.
4.3 Come silenziare il microfonoVedi fig. 1.	1. Per silenziare il microfono, spostate l'interruttore MUTE (4) in posizione "MUTE". Il LED di controllo (1) diventa roso.2. Per reinserire il microfono, spostate l'interruttore MUTE (4) in posizione "ON". Il LED di controllo (1)diventa verde.
4.3.1 Interruttore Mute esterno opzionale	L'opzionale interruptore Mute esterno vi permette di silenziare il trasmettitore ancche quando gli elementi di comando non sono accessibili o solo difficoltà處理.
Vedi fig. 4.	1. Inserite il cavo (1) dell'interruttore Mute esterno nella presa REMOTE MUTE (2) del trasmettitore.2. Inserite l'interruttore Mute esterno in una tasca della giacca o della camcia oppure fissate l'interrut-tore sulla cintura servendovi di un clip da cintura.3. Per silenziare il microfono, premete il pulsante dell'interruttore MUTE esterno. Il pulsante scatta. Il LED di controllo diventa roso.4. Per reinserire il microfono, premete un'altra volta il pulsante dell'interruttore MUTE esterno. Il LED dicontrollo diventa verde.
4.4 Come cambiare il codice coloriVedi fig. 5.	Il set codice colori consiste di strisce di carta pretagliate, in colori diversi, che potete assegnare ai diver-si canali di un impianto pluri-canale e sulle quali potete scrivere o stampare informazioni addizionali (p.e.numbero del canale, frequenza, nome dell'operatore ecc.).

1. Aprite il coperchio dello scomparto batterie (1).
2. Sfilate la copertura (2) del codice colori.
3. Inserite la striscia di carta prescelta (3) dal set codice colori nella rientranza disposa nella scatola.
4. Reinserite la copertura del codice colori (2).
5. Chiodete il coperchio dello scomparto batterie (1).

Nel modo LOCK, sul display viene visualizzata permanentemente l'attuale capacità della batteria in forma di diagramma a barre,除去l'indicazione della frequenza.

Se l'indicazione "BATT" comincía a lampegliare e se al posto delle barre viene visualizzata una linea e il LED di controllo diventa rosso, sostuite quanto prima le batterie o caricate l'accumulatore AKG BP 4000.

Potete controllare la durata d'esercizio residua del trasmettitore girando l'interruttore Jog da una a tre volte (a seconda del menu attualmente attivo) brevamente a sinistra o a destra. Vedete la capacité delle batterie in ore ed inoltre come diagramma a barre.

Vedi fig. 5.

4.5 Quando sostituire le batterie/l'accumulatore

1. Fissate il microfono sul clip di fissaggio H 40/1 o sulla spilla di fissaggio H 41/1, come descrizione nelle istruzioni per l'uso del microfono.
2. Fissate il microfono sull'abbigliamento, il più vicino possibile alla bocca. Il pericolò di feedback è tanto più inferiore quanto più vicino è il microfono alla bocca!
3. Fate attenuatione ad orientare il microfono in direzione della bocca dell'utente.

4.6 Tecnica microfonica
4.6.1 Microfoni lavalier
C 417 L, CK 55 L

Le istruzioni per l'uso di quosti due microfoni headset AKG sono contente nelle istruzioni per l'uso del rispettivo microfono.

4.6.2 Microfoni headset C 420 L e C 444 L

Se la ricezione su una delle frequenze è disturbata, cercate sul ricevitore, con l'aiuto dell'Auto Channel Setup), il prossimo subcanale libero del gruppo di frequenze prescelto. Se non trovate nessun subcanale libero, scegliete sul ricevitore, con l'aiuto dell'Auto Group Setup, un altre gruppo di frequenze dello stesso Preset e scegliete per agli trasmettitore e ricevitore una frequenza nuova.

4.7 Impianti pluri-canale

1. Se non utilizzate il trasmettitore per più di una settimana, togliete le batterie rispettovamente l'accumulatore BP 4000 dal trasmettitore.
2. Abituatevi a caricare l'accumulatore BP 4000 per intero agli che avete usato il trasmettitore per una o due ore. In quello modo evitate che che l'accumulatore si scarichi durante il prossimo impiego.
3. Caricate l'accumulatore BP 4000 sempre per intero se lo tenete separato dal trasmettitore. In tal modo la capacité dell'accumulatore rimane conservata più a lungo.

5 Pulizia

Tutte le superfici del trasmettitore possono venir pulite, di quando in quando, alla problemi con un panno morbido umidificato di acqua.

6 Indicazioni errori

Le seguenti indicazioni di errori possono essere visualizzati sul display durante l'esercizio o dopo l'attivazione del trasmettitore:

Errori visualizzati sul display	Errore	Rimedio
Err.>rF<	Errore PLL.	1. Premere brevamente l'interruttore Jog e scegliere un'altra frequenza. 2. Se l'errore si verifica di nuovo, rivolgetevi al vs. punto service AKG.
Err.>SYS<	La regolazione delle frequenze non può essere再来ambiata.	1. Disattivare il trasmettitore e riattivarlo durante la正宗ità per il rileghe di cui è il errore non è il eliminato, rivolgetevi al vs. punto service AKG.
Err.>USR<	L'ultima regolazione non può essere再来 caricata.	1. Regolare la frequenza di nuovo. 2. Se l'errore si verifica spesso, rivolgetevi al vs. punto service AKG.
Err.>FrE<	Nel menù delle frequenze non si possono regolare le frequenze.	1. Continuire ad usare la frequenza finora prescelta. 2. Premere brevamente l'interruttore Jog e regolare la frequenza nel punto Preset. 3. Se l'errore si verifica spesso, rivolgetevi al vs. punto service.
Err.>PrE< (visualizzato dato l'inserimento e durante il tentativo di prescagliere un Preset. Indicazione visualizzataanche sul ricevitore!)	Tutti i Presets sono difettosi, non è possible prescagliere un Preset.	1. Regolare la frequenza nel menu delle fre-quenze (capitolo 3.6.2). 2. Rivolgetevi al vostro punto service AKG.
Err.>PrE< (visualizzato solo dato l'inserimento. Indicazione non visualizzata sul ricevitore!)	Uno o più Presets sono difettosi.	1. Potete prescagliere i Presets, ma quelli difettosi non vengono visualizzati. 2. Rivolgetevi al vostro punto service AKG.
Err.>rPt<	Non è possible visualizzato il tempo di durata residua.	1. Controllare le batterie: Sostituire gli accu-mulatori standard subito con batterie o un'accumulatore BP 4000. 2. Smontare l'accumulatore BP 4000 e rimon-tarlo. 3. Se l'errore si verifica di nuovo, caricare l'accumulatore. 4. Se l'errore si verifica con diversi accumula-tori e tipi di batterie, rivolgetevi al vostro punto service AKG.
Err.>AF<	Nessun segnale all'ingresso audio.	1. Controllare il microfono/il cavo per chitarra. 2. Collegare il microfono/il cavo per chitarra/lo strumento. 3. Premere brevamente l'interruttore Jog. 4. Se l'errore si verifica spesso, rivolgetevi al vostro punto service AKG.
Err.>Acc<	Accumulatore BP 4000 non è pronto all'eser-cizio.	1. Smontare l'accumulatore BP 4000 e rimon-tarlo. 2. Se l'errore si verifica di nuovo, caricare l'accumulatore. 3. Se l'errore si verifica spesso, rivolgetevi al vostro punto service AKG.
Err.>JoG<	Errore interno nell'interruttore Jog.	1. (L'interruttore Jog funziona nonostante l'in-dicazione di erreore:) disinserire il trasmetti-tore e reinserirlo dopo 10 secondi. 2. (L'interruttore Jog non reagisce:) Togliere le batterie dal trasmettitore e reinserirle - insertire il trasmettitore. 3. Se l'errore si verifica di nuovo, rivolgetevi al vostro punto service AKG.

Per cancellare un'indicazione di erre, premete l'interruttore Jog.
Ulteriori informazioni su come rimediare agli errors sono contente istruzioni per l'uso del ricevitore SR 4000.

7 Dati tecnici

Gamma delle frequenze portanti:	650-680, 680-710, 720-750, 760-790, 790-820 e 835-863 MHz
Frequenze portanti:	1200 mass.
Modulazione:	FM
Deviazione nominale:	±20 kHz
Gamma di trasmissione audio:	35 - 20.000 Hz
Fattore di distorsione a 1 kHz:	<0,3% a deviazione nominale
Rapporto segnale/rumore:	tip. 118 dB(A)
Potenza d'uscita RF:	30 mW ERP
Livello d'ingresso:	140 dB SPL a deviazione nominale
Assorbimento:	<125 mA
Tensione di alimentazione:	2 batterie AA da 1,5 V o accumulatorate BP 4000
Durata d'esercizio:	15 ore con batterie alcaline, 12 ore con BP 4000
Dimensioni:	70 x 90 x 25 mm
Peso:	320 g penza batterie

Pagina

1. Pressione brevamente o controle Jog.

No display aparece a segunte indicator:
