BEDIENUNGSANLEITUNG PT 4000 AKG

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarniturien · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components

Bedienungsanleitung. S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

2.1 Einleitung
2.2 Lieferumfa
2.3 Empfohlenes Zubeho
2.4 Beschreibung
2.4.1 Bedienelemente
2.4.2 Mikrofone, Gitarrenkabel (nicht mitgeliefert)

3 Inbetriebnahme

3.1 Mikrofon/Instrument anschlieBen.
3.2 Batterien einlegger
3.3 Betriebsarten.
3.4 Einschalten
3.4.1 Einsatz im SILENT-Modus
3.4.2 Einschalten im LOCK-Modus

3.5 Ausschalte
3.5.1 LOCK-Modus
3.5.2 SETUP-Modus und SILENT-Modus.
3.6 Trägerfrequenz überprüfen/einstellen
3.6.1 Preset-Menu.
3.6.2 Frequenz-MENU
3.7 Mehrkanalanlagen
3.8 Eingangsempfindlichkeit einstellen
3.8.1 Manuelle Einstellung.
3.8.2 Automatische Einstellung

4 Betriebshinweise

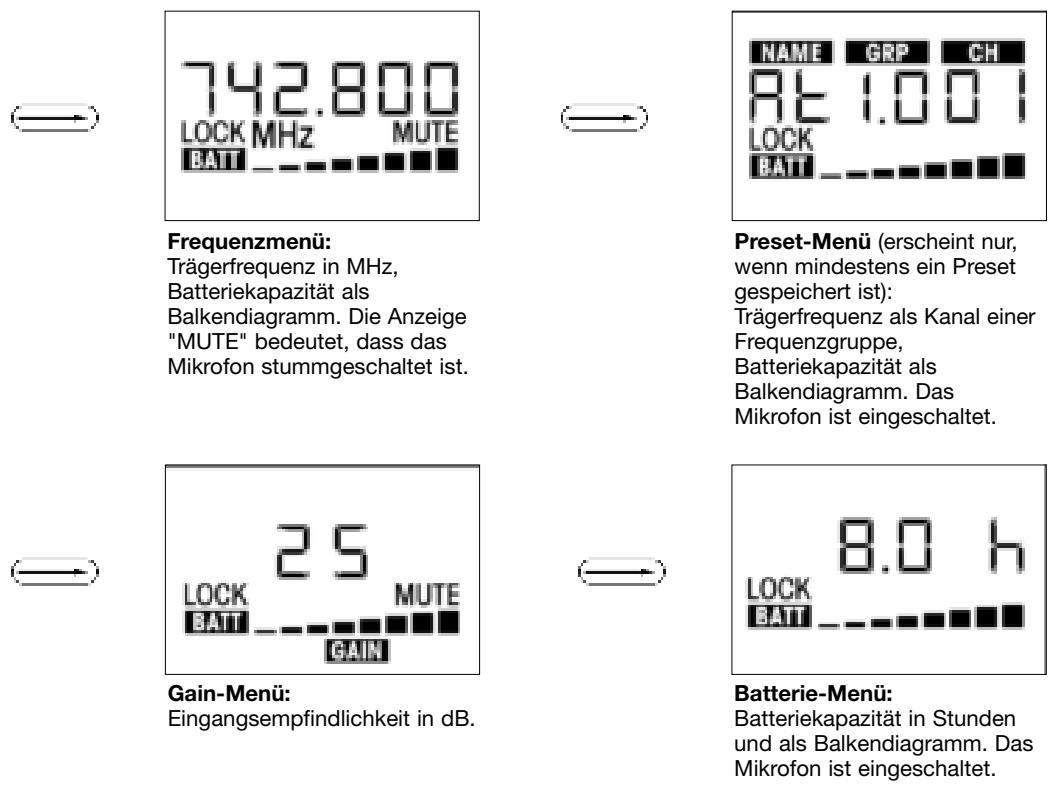

4.1 Anzeige- und Einstellmenus
4.1.1 LOCK-Modus
4.1.2 SETUP- und SILENT-N
4.2 Umschalten zwischen Betriebsarter
4.3 Mikrofon stummschalten
4.3.1 Optionaler externer Mute-Schalter
4.4 Farcodeändern.
4.5 Batterien/Akku austauschen
4.6 Mikrofontechnik
4.6.1 Lavaliermikrofone C 417 L, CK 55 L
4.6.2 Headset-Mikrofone C 420 L, C 444 L
4.7 Mehrkanalanlagen
4.8 Batteriepflege

5 Reinigung

6 Fehlermeldunger

7 Technische Daten

1 Sicherheit und Umwelt

1.1 Sicherheit 1. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgkeitseinwirkung, Regen, Vibrationen oder Schägla an.

1.2 Umwe

1. Wenn sie das Görtz verantworten, entfernten Sie die Batterien bzw. Akkus, trennen die Gehäufe, die Anschaffung und entsorgen Sie alle Componenten gemäß den darauf geltenden Entsorgungsvorschriften.

2 Beschreibung

2.1 Einleitung Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufkermsam durch, bevor sie das Gerit benutzten, und bewahren Sie die Bedienungsanleitung sorgfält auf, damit Sie jederzeit nachschiagen konnen. Wir winschen Hien vier Spaß und Erfolg!

Notizen · Notes · Notes · Note · Notas · Notas

Fig.

PT 4000

Fig. 2

Fig. 4

Fig. 3

Fig. 5

3

2

5

1 Taschensender PT 4000

Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas fehl, wenden Sie sichitte an ihren AKG-Handling.

BP 4000:3 V-Akku

CU 4000: Ladestation für 2 Sender oder 2 Akkus BP 4000

CH 4000: Transportkoffer für ein komplettes WMS 4000 System

- CB 40: Neoprentasche für PT 4000

- Externer Mute-Schalter

2.3 Empfohlenes Zubehor

An den Taschensender PT 4000 konnen Sie sowohl dynamische Mikrofone als auch Kondensator-mikrofone anschlieben, die mit einer Versorgungsspannung von ca. 6 Volt arbeiten. Selfstverständlich konnen Sie auch eine E-Gitarre, einen E-Bass oder ein Umhengekeyboard anschlieben.

Der PT 4000 arbeitet in einer Schaltbandbreite von max. 30 MHz im UHF-Trägerfrequenzbereich von 650 MHz bis 862 MHz. Innerhalb der Schaltbandbreite konnen Sie die Trägerfrequenz entweder in 25 kHz-Schritten direkt einstehen oder aus den vorprogrammierten Frequenzgruppen und Subkanälen Ihres Senders ausgehalten.

Der Taschensender verfügt über drei Betriebsarten:

Im LOCK-Modus überträgt der Sender das Ausgangssignal des Mikrofons an den Empfänger. Alle Einstellfunktionen und Bedienelemente mit Ausnahme des MUTE-Schalters sind elektronisch gespert, um ein unbeabsichtigtes Verstellen von Parametern während des Sendebetriebs zu verhindern. Am LC-Display erscheint die Anzeige "LOCK".

Im SETUP-Modus konnen Sie die Sendefrequenz und den Eingangspegel verändern und speichern.

Im SILENT-Modus ist nur die Spanningsversorgung des Senders eingeschaltet, es wird jedoch kein Funksignal gesendet. Wir empfehlen, die Trägerfrequenz des Senders immer in dieser Betriebsart einzustellen. Nur so konnen Sie sichere sein, nicht versehentlich auf einer nicht zugelassenen/koordinierten Frequenz "auf Sendung zu gehen" und eventuell andere Funkdienste oder aktive Funkmikrofone zu stären.

Das LC-Display mit Hintergrundbeleuchtung zeigt alle wichtigen Parameter sowie den momentanen Ladezustand der Batterien und die noch zur Verfugung stehende Spielzeit an.

Der Taschensender kann entweder mit 2 handelsüblichen Batterien der Grübe AA oder mit dem optionalen Akku BP 4000 von AKG betrieben werden.

Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Sender beschädigen und erfolglichen keine Anzeige der Restspielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.

2.4 Beschreibung

Wichtig!

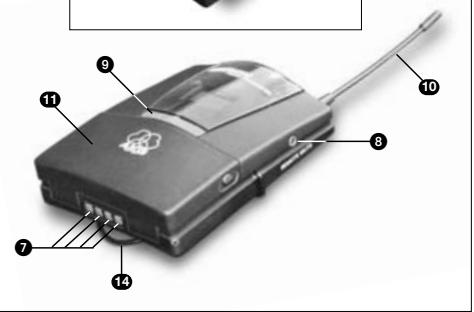

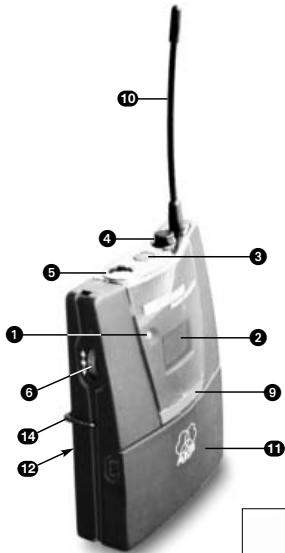

2.4.1 Bedienelemente Siehe Fig. 1.

1 Kontroll-LED: Die zweifarbige Kontroll-LED zeigt folgende Betriebszustände des Taschensenders an: Grün: Das Ausgangssignal des Mikrofonkopfs wird an den Sender geleitet, der Sender überträgt das Audiosignal an den Empfänger.

Rot: In folgenden Fällen leuchtet die Kontroll-LED rot:
- Das Audiosignal ist stummgeschaltet. Da die Trägerfrequenz jedoch weiterhin gesendet wird, werden im Empfänger keine Störgeräutsche hörbar.
- Die Batterien sind bzw. der Akku ist in maximal 60 Minuten erschöpf.
- Die Kontroll-LED leuchtet auch nach dem Einsatzder Spanningsversorgung rot, während der Sender die Trägerfrequenz auf den gespeicherten Wert einstellt. Wenn das Audiosignal nicht stummgeschelt ist, wechselt die Kontroll-LED nach dem Einstellen der Freqenz auf grün.

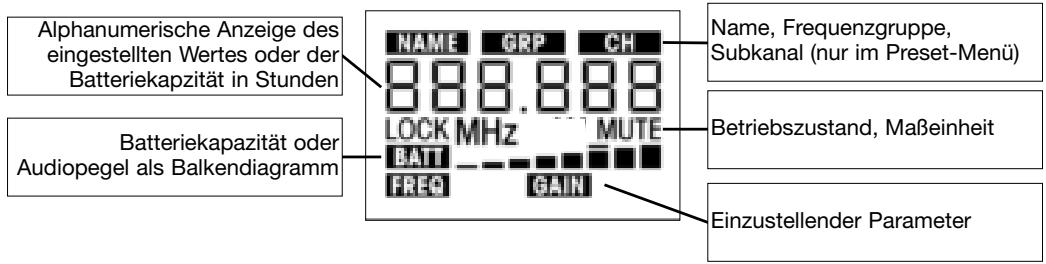

2 Display: Der Sender ist mit einem fünfzeiligigen LC-Display ausgestattet:

Das Display zeit sümmtliche Parameter des Taschensenders an:
- Trägerfrequenz in MHz oder als Subkanal der Freqenzgruppe
- Audio-Eingangspegel

• Batterieladezustand und Restspielzeit
• Fehlermeldungen
• Einstellmenü: Frequenzmenü, Preset-Menu, Gain-Menu

Die Hintergrundbeleuchting des Displays schaltet sich immer ein, wenn Sie den Jog-Schalter betätigten, und schaltet sich nach ca. 10 Sekunden automatisch wieder ab.

3 ON/OFF-Taste: Langes Drücken (ca. 1,5 Sekunden) der ON/OFF-Taste schaltet die Spannungss-versorgung des Taschensenders ein. Gleichzeitig wird das Display (2) und die Kontroll-LED (1) aktiviert. Der Sender ist nach ca. 7 Sekunden betriebsbereit.

Langes Drücken (ca. 1,5 Sekunden) der ON/OFF-Taste im SETUP- oder SILENT-Modus schaltet die Spanningsversorgung des Taschensenders aus. Im LOCK-Modus ist die ON/OFF-Taste elektronisch verriegelt, um ein unbeabsichtigtes Ausschalten der Spanningsversorgung zu verhindern.

Als zusätzlicher Schutz vor versehentlicher Betätigung ist die ON/OFF-Taste versenkt angeordnet.

4 MUTE-Schalter: Schaltet das Audiosignal stumm, wenn Sie den Schalter in die Stellung "MUTE" schieren. Die Kontroll-LED (1) wechsel auf rot. Da die Spanningsversorgung und die HF-Trägerfrequenz eingeschaltet bleiben, werden im Empfänger keine Störgeräusahe hörbar, wenn Sie das Audiosignal stummgeschaltet ist.

Um das Audiosignal wieder einzuschalten, schiben Sie den MUTE-Schalter in die Stellung "ON". Die Kontroll-LED (1) wechselt auf grün.

Der MUTE-Schalter ist in allen Betriebsarten aktiv.

5 Audioeingang: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Linepegel. Durch die Steckerbeschaltung der empfohlenen AKG-Mikrofone bzw. des Gitarrenkabels MKG/L (nicht mitgeliefert) werden automatisch die richtigen Kontakte belegt.
6 Jog-Schalter: Stellt die verschiedene Parameter des Taschensenders ein. Der Jog-Schalter hat fol-gende Funktionen:

- Im LOCK-Modus:

Kurz nach links oder rechts drehen: zwischen Frenuzanzeige, Presetanzeige (nur wenn ein Preset gespeichert ist) und Batterieanzeige (Kapazität in Stunden) umschalten.

Lang drücken: eingeschalteten Sender zwischen LOCK- und SETUP-Modus umschalten; ausgeschalteten Sender im SILENT-Modus einschalten.

- Nur im SETUP- und SILENT-Modus:

Kurz drücken: einzustellenden Parameter aufrufen oder eingestillten Wert bestätigten

Kurz nach links drehen: Menüpunkt auswahlen oder einzustellenden Wert verringern

Kurz nach rechts drehen: Menüpunkt auswahlen oder einzustellenden Wert vergroßern

Nach links oder rechts drehen und halten: die einstellbaren Werte laufen auf dem Display durch.

7 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglich ihren, den optionalen AKG-Akku BP 4000 mit Hilfe des ebenfals optionalen Ladegerats CU 4000 aufzuladen, ohne den Akku aus dem Batteriefach Herausnahmen zu müssen.
8 REMOTE MUTE-Buchse: Anschluss für den optionalen externen Mute-Schalter.
9 Farcode: Wenn Sie den Taschensender in einer Mehrkananlage betreiben, konnen Sie den schwarzen Papierstreifen abnehmen und durch einen andersfarbigen Papierstreifen aus dem mitgelieferten Farcode-Set ersetzen. Damit konnen Sie die einzelnen Kanäle farblich kennzeichn. Zusätzlich konnen Sie die Papierstreifen beschreiben oder bedrucken.

10 Antenne: Fix montierte, flexible Antenne.

11 Batteriefachdeckel

12 Frequenzaufkleber: An der Rückseite des Taschensenders ist eine Haftetikette mit dem zur Verfugung stehenden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
13 Batteriefach zur Aufnahme der beiden mitgelieferten 1,5 V-Batterien Groß AA oder des optionalen Akkus BP 4000.
14 Gurtelspange: Zum Befestigen des Taschensenders am Gurtel.

2.4.2 Mikrofone, Gitarrenkabel

(nicht mitgeliefert)

Folgende AKG-Mikrofone können Sie problemos an den Audioeingang des PT 4000 anschließen:

C 417 L	C 419 L	C 411 L
C 420 L	D 409 L	C 418 L
C 444 L	CK 55 L	LM 3 L

Mittels des Gitarrenkabels MKG/L von AKG können Sie eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard anschließen.

Weitere Details entnehmer Sie bitten den entsprechenden AKG-Broschüren.

Bevor Sie Ihr WMS 4000 in Betriebnehmen, kontrollieren Sie, ob Sender und Empfänger auf die Selbe Frequenz eingestellt sind. Siehe dazu Kapitel 3.6 und Bedienungsanleitung des Empfängers.

In den Display-Abbildungen in den folgenden Kapiteln sind die blinkenden Anzeigen durch die Zeichen " > " und < " gekennzeichnet. Die Zahlenwerte sind Beispiele für mögliche Einstellungen.

Das Symbol : ● ●● bedeutet "Jog-Schalter kurz drucken".

Das Symbol bedeutet "Jog-Schalter lang drucken".

Das Symbol —— bedeutet "Jog-Schalter kurz nach links drehen".

Das Symbol —— bedeutet "Jog-Schalter kurz nach rechts drehen".

Das Symbol bedeutet "Jog-Schalter kurz nach rechts oder links drehen.

Der Taschensender PT 4000 ist für die Verwendung mit den "L"-Mikrofonen der MicroMic-Serie von AKG (siehe Kapitel 2.4.2) ausgelegt. Wenn Sie andere Mikrofone von AKG oder auch von anderen Herstellern an den PT 4000 anschließen möchten, beachten Sieitte, dass Sie eventuell den Stecker Ihres Mikrofons umlöten oder durch einen 3-poligen Mini-XLR-Stecker ersetzen müssen.

Kontaktbelegung des Audioeingangs:

Kontakt 1: Abschirmung

Kontakt 2: Tonader (inphase)

Kontakt 3: Versorgungsspannung

An Kontakt 3 steht eine positive Versorgungsspannung von 6 Volt für Kondensatormikrofone zur Verfügung.

Wir bitten Sie um Verständnis davon, dass AKG eine einwandfrei Funktion des Taschensenders PT 4000 mit Fremdfabrikaten nicht garantieren kann, und eventuelle Schäden infolge des Betriebs mit Fremdfabrikaten von der Garantieleistung ausgeschlossen sind.

1. Stecken Sie den Mini-XLR-Stecker (1) am Kabel Ihres Mikrofons bzw. am Gitarrenkabel MKG L (2) an die Audio-Eingangsbuchse (3) des Taschensenders an.

2. Offnen Sie den Batteriefachdeckel (1).

3. Legen Sie die beiden mitgelieferten Batterien (2) entsprechend den Symbolen im Batteriefach in das Batteriefach ein. Wenn Sie die Batterien falsch einlagen, wird der Sender nicht mit Strom versorgt.

4. Schließen Sie den Batteriefachdeckel (1).

Anstelle der mitgelieferten Batterien konnen Sie auch den optionalen Akku BP 4000 von AKG einset- zen. Diese passt nur in der richtigen Orientierung in das Batteriefach, kann also nicht falsch einge- legt werden.

Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Sender beschädigen und erfolglichen keine Anzeige der Restspielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.

1. LOCK-Modus: Der Sender überträgt das Ausgangssignal des Mikrofons an den Empfänger. Alle Einstellfunktionen und Bedienelemente mit Ausnahme des MUTE-Schalters sind elektronisch gespeit, um ein unbeabsichtigtes Verstellen von Parametern während des Sendebetriebs zu verhindern.

2. SETUP-Modus: Der Sender überträgt das Ausgangssignal des Mikrofons an den Empfänger. Alle Bedienelemente sind aktiv. Sie können sümttliche Parameter des Senders kontrollieren sowie die Trägerfrequenz (siehe Kapitel 3.6) und die Eingangsempfindlichkeit (siehe Kapitel 3.8) einstellen.

3. SILENT-Modus: Die Spanningsversorgung des Senders ist eingeschaltet, es wird jedoch kein Funksignal gesendet. Die Kontroll-LED bleibt dunkel. Alle Bedienelemente sind aktiv. Sie konnen sãmtliche Parameter des Senders kontrollieren sowie die Trägerfrequenz (siehe Kapitel 3.6) und die Eingangsempfindlichkeit (siehe Kapitel 3.8) einstellen.

Wir empfehlen, die Trägerfrequenz des Senders immer im SILENT-Modus einzustellen. Nur so konnen Sie sicherein, nicht versehentlich auf einer nicht genehmigten Frequenz "auf Sendung zu gehen" und eventuell andere Funkdienste zu stären.

Je nachdem, wie Sie den Sender einschalten, befindet sich der Sender nach dem Einsatz entweder im LOCK-Modus oder im SILENT-Modus.

Wenn Sie nicht sicheren sind, auf welche Trägerfrequenz der Sender eingestellt ist, schalten Sie den Sender im SILENT-Modus ein und überprüfen Sie, ob die eingestellte Trägerfrequenz genehmigt und mit der Empfängerfrequenz übereinstimmt.

1. Halten Sie den Jog-Schalter (6) so lange gedrück, bis sich die Hintergrundbeleuchtung des Displays (2) einschaltet und die Kontroll-LED (1) erlischt.

Wichtig:

Hinweis:

3.1 Mikrofon/InstrumentanschlieBen

Siehe Fig. 2.

Wichtig:

3.2 Batterien einlegen

Siehe Fig. 3.

Hinweis:

Wichtig!

3.3 Betriebsarten

Wichtig!

3.4 Einschalten

Wichtig!

3.4.1 Einsatz im SILENT-Modus

Am Display (2) erscheidt die Firmware-Version ("F.") und die Preset-Version ("P.") danach die momentan eingestellte Trägerfrequenz in MHz. Die Hintergrundbeleuchtung schaltet sich ab und es erscheidt folgende Anzeige:

Siehe Fig. 1.

Der Sender befindet sich im SILENT-Modus.

1. Falls die Trägerfrequenz des Senders nicht genehmigt ist und/oder nicht mit der Empfängerfrequenz übereinstimmt, stellen Sie den Sender auf eine geeignete Trägerfrequenz ein (siehe Kapitel 3.6).

3.4.2 Einsatz im LOCK-Modus Siehe Fig. 1.

1. Drucken Sie ca. 1,5 Sekunden lang die ON/OFF-Taste (3).
2. Sobald am Display (2) folgende Anzeige erscheint, befindet sich der Sender im LOCK-Modus:

Die Anzeige "LOCK" bedeutet, dass alle Bedienelemente ausser dem MUTE-Schalter elektronisch gegen Fehlbedienung gesichert sind.

Hinweis:

Wenn das Mikrofon stummgeschaltet ist, erscheidt am Display zusammen die Anzeige "MUTE" und die Kontroll-LED (1) leuchtet rot. Ist das Mikrofon nicht stummgeschaltet, erscheidt die Anzeige "MUTE" nicht und die Kontroll-LED (1) leuchtet grün.

3.5 Ausschalten Siehe Fig. 1.

3.5.1 LOCK-Modus

1. Halten Sie den Jog-Schalter (6) so lange gedrückt, bis am Display (2) ein oder mehrere Anzeigen zu blinking beginnen.
2. Halten Sie die ON/OFF-Taste (3) so lange gedrückt, bis am Display (2) die Meldung "oFF" erscheint. Das Display (2) wird dunkel, die Spannungsversorgung des Senders ist ausgeschaltet.

3.5.2 SETUP-Modus und SILENT-Modus

1. Halten Sie die ON/OFF-Taste (3) so lange gedrückt, bis am Display die Meldung "oFF" erscheint. Das Display wird dunkel, die Spannungsversorgung des Senders ist ausgeschaltet.

3.6 Trägerfrequenz überprüfen/einstellen Wichtig!

Wenn Sie nicht sichere sind, auf welche Frenz der Sender eingestellt ist, schalten Sie den Sender gemäß Schritt 1 und 2 in den SILENT-Modus. In dieser Betriebsart konnen Sie die Sendefrequenz und den Eingangspegel kontrollieren und einstellen, ohne dass ein Funksignal ausgestraht wird.

1. Falls der Sender eingeschaltet ist, schalten Sieihn aus.
2. Halten Sie den Jog-Schalter so lange gedrückt, bis sich die Hintergrundbeleuchtung des Displays einschaltet und die Kontroll-LED erlischt.

Am Display erscheint die Batteriekapazität in Stunden und als Balkendiagramm, danach die momen-tan eingestelle Trägerfrequenz in MHz.

Die Hintergrundbeleuchtung schaltet sich ab und es erscheint folgende Anzeige:

Der Sender befindet sich im SILENT-Modus, das Display zeigt das Preset-Menu.

1. Sie können nun entweder im Preset-MENU eine der werskseltig vorprogrammierten Frenzen einstellen (Kapitel 3.6.1) oder im Frequenz-MENU die Freqenz in 25 kHz-Schritten (Kapitel 3.6.2) einstellen. Die Preset-Frequenzen wurden so berechnet, dass keine gegenseitigen Störungen auftreten können.

Ein Preset besteht aus einer oder zwei Gruppen von Trägerfrequenzen (= Subkanänen). Diese Frenzen wurden so berechnet, dass keine gegenseitigen Störungen (Intermodulationen) auftreten können. Presets vereinfachen die Planung von Mehrkanalanlagen wesentlich. Sie spare Zeit, da Sie die Trägerfrequenzen nicht selbst berechnen müssen, und können Intermodulationsprobleme vermeiden.

Jedes Preset hat einen Name ("NAME") aus max. 2 Zeichen, der sich auf das Land bezieht, in dem die betreffenden Trägerfrenzen zugelassen sind (z.B. "AT" für Österreich, "DE" für Deutschland, "CH" für Schweiz usw.). Die Name der Presets sind alphabetisch geordnet.

Wenn Sie eine Mehrkanalanlage planen, achten Sie darauf, nur Trägerfrequenzen (Subkanäle, Anzeige "CH") ein und derselben Freqenzgruppe ("GRP") einzusetzen. Wenn Sie Trägerfrequenzen unterschiedlicher Presets und/oder Freqenzgruppen verwenden, können Intermodulationen auftreten.

Manche Presets sind in mehr als einem Land zugelassen. Wiehe Frequenzgruppe(n) für Ihr Land zugelassen ist (sind), können Sie im Internet unter www.akgfrequency.at und bei ihrer lokalen Regulierungsbehörde erfolhen.

1. Drücken sie kurz den Jog-Schalter. Die Anzeige "NAME" und der Name des momentan eingestelltten Presets beginnen zu blinken. Wenn kein Preset gespeichert ist, zeit das Display "-- -- --".
2. Um das{nachste Preset zu wahlen, drehen Sie den Jog-Schalter kurz nach rechts. Um das vorige Preset zu wahlen, drehen Sie den Jog-Schalter kurz nach links.
3. Wenn Sie die gewünschte Presetgruppe gewählt haben, drücken Sie kurz den Jog-Schalter. Die Anzeige "GRP" und die Nummer der momentan eingestillten Frequenzgruppe beginnen zu blinken.
4. Um die nachsthöhere Frequenzgruppenummer zu wahlen, drehen Sie den Jog-Schalter nach rechts. Nach der hochsten Nummer springt die Anzeige wieder auf "00". Um die nachstnioge Frequenzgruppenummer zu wahlen, drehen Sie den Jog-Schalter nach links. Nach "00" springt die Anzeige auf die hochste Nummer.
5. Wenn Sie die gewünschte Frequenzgruppe gewählt haben, drücken Sie kurz den Jog-Schalter. Die Anzeige "CH" und die Nummer des momentan eingestellen Subkanals beginnen zu blinken. Jedem Subkanal entspricht eine werssbeitig programmierte, intermodulationsfreie Trägerfrequenz.
6. Um die nachsthöhere Subkanalnummer zu wahren, drehen Sie den Jog-Schalter nach rechts. Nach der hochsten Nummer springt die Anzeige wieder auf "00". Um die nachstniedrige Subkanalnummer zu wahren, drehen Sie den Jog-Schalter nach links. Nach "00" springt die Anzeige auf die hochste Nummer.
7. Wenn Sie mit ihren Einstellungen fertig sind, drücken Sie kurz den Jog-Schalter. Am Display erscheidt folgende Anzeige:

9a Wenn Sie die eingestellte Frequenz speichern wollen, drücken Sie kurz den Jog-Schalter. Die Einstellung wird gespeichert und am Display erscheidt folgende Anzeige:

9b Wenn Sie die eingestellte Frequenz nicht speichern wollen, drehen Sie den Jog-Schalter kurz nach links oder rechts.

Am Display erscheint folgende Anzeige:

• Drücken Sie kurz den Jog-Schalter. Der Sender bleibt auf die ursprüngliche Frequenz abgestimmt und am Display erscheint wieder folgende Anzeige:

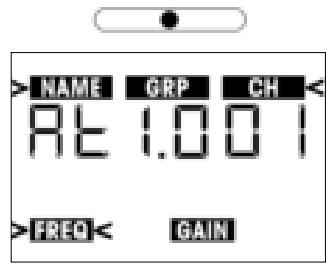

3.6.1 Preset-Menu

Hinweis:

10.Um den Sender in den LOCK-Modus umzuschalten:
- Halten Sie die ON/OFF-Taste solange gedrückt, bis am Display die Meldung "oFF" erscheint. Nach ca. 1/2 Sekunde wird das Display dunkel, die Spanningsversorgung des Senders ist ausgeschelt.
- Schalten Sie den Sender im LOCK-Modus ein (siehe Kapitel 3.4.2).
- Um in den SETUP-Modus zu gelangen: Drücken Sie den Jog-Schalter so lang, bis die Anzeige "LOCK" verschwindet und eine oder mehrere Anzeigen im momentan aktiven Menu zu blinken beginnen.

3.6.2 Frequenz-Menu

1. Um vom Preset-MENU in das Freqenz-MENU zu gelangen, drehen Sie den Jog-Schalter kurz nach rechts. Am Display erscheidt folgende Anzeige:

1. Um den Wert um 25 kHz zu erhöhen, drehen Sie den Jog-Schalter kurz nach rechts. Um den Wert um 25 kHz zu verringern, drehen Sie den Jog-Schalter kurz nach links.
2. Wenn Sie die gewünschte Frenz eingesetzt haben, drücken Sie kurz den Jog-Schalter. Am Display erscheint folgende Anzeige:

4a Wenn Sie die eingestellte Frequenz speichern wollen, drücken Sie kurz den Jog-Schalter. Die Einstellung wird gespeichert und am Display erscheidt folgende Anzeige:

4b Wenn Sie die eingestellte Frequenz nicht speichern wollen, drehen Sie den Jog-Schalter kurz nach links oder rechts. Am Display erscheint folgende Anzeige:

Drücken Sie kurz den Jog-Schalter. Der Sender bleibt auf die ursprüngliche Frequenz abgestimmt und am Display erscheint wieder folgende Anzeige:

Sie können nun entweder den Eingangspegel einstellen (siehe Kapitel 3.8) oder den Sender in den LOCK-Modus umschalten.

1. Achten Sie darauf, jeder Sendekanal (Sender + Empfänger) auf eine eigene Trägerfrequenz einzustellen.
2. Um möglichst rasch und einfach intermodulationsfreie Trägerfrequenzen zu finden, empfehlen wir, die Trägerfrequenzen im Preset-Menu innerhalb desselben Presets und derselben Frequenzgruppe auszuwahlen.

Ist der Empfang auf einer der Frenzen gestört, sichen Sie am Empfänger mittels Auto Channel Setup den nachsten freien Subkanal der gewährten Frenzgruppe. Sollten Sie keinene freien Subkanal finden, wahlen Sie am Empfänger mittels Auto Group Setup eine andere Frenzgruppe im selbst Preset und stellen Sie für jeder Sender und Empfänger die Frenz neu ein.

Betreiben Sie nie mehr als einen Sendekanal gleichzeitig am selbst Ort auf derselben Trägerfrequenz. Dies wurde aus physikalischen Gründen zu starken Störgeräuschen führen.

Sie können die Eingangsempfindlichkeit des Senders entweder im SILENT-Modus oder im SETUP-Modus einstellen. Wir empfehlen, die Eingangsempfindlichkeit im SETUP-Modus einzustellen, da Sie vondenort aus direkt auf den LOCK-Modus umschalten können, ohne vorher den Sender ausschalten zu müssen.

1. Zum Umschalten vom LOCK-Modus in den SETUP-Modus halten Sie den Jog-Schalter ca. 1,5 Sekunden lang gedrückt. Am Display erscheidt folgende Anzeige:

1. Drehen Sie den Jog-Schalter ein Mal kurz nach links. Das Display zeigt die momentan eingestellte Eingangsempfindlichkeit in dB, darüber blinkt die Anzeige "GAIN".

1. Drucken Sie kurz den Jog-Schalter. Am Display blinkt der momentan eingestellte Wert in dB:

1. Sie können die Eingangsempfindlichkeit entweder manuell (Kapitel 3.8.1) oder automatisch (Kapitel 3.8.2) einstellen.

2. Um den Wert um 1 dB zu erhöhen, drehen Sie den Jog-Schalter kurz nach rechts. Um den Wert um 1 dB zu verringn, drehen Sie den Jog-Schalter kurz nach links. Auf den Wert "00" folgt die Anzeige "Auto" (siehe Kapitel 3.8.2).

3. Drücken Sie kurz den Jog-Schalter.

3.7 Mehrkanalanlagen

Hinweis:

Wichtig!

3.8 Eingangsempfindlichkeit einstellen

3.8.1 Manuelle Einstellung

Am Display erscheint folgende Anzeige:

• Wenn Sie den eingestellten Wert speichern wollen, drücken Sie kurz den Jog-Schalter. Am Display erscheint der gespeicherte Wert in dB, die Anzeige "GAIN" blinkt.

• Wenn Sie den eingestellten Wert nicht speichern wollen, drehen Sie den Jog-Schalter kurz nach links oder rechts. Am Display erscheint "Save-n".

• Drücken Sie kurz den Jog-Schalter. Am Display erscheint wieder der ursprüngliche Wert in dB, die Anzeige "GAIN" blinkt.

• Sie können die Eingangsempfindlichkeit erneut einstehen, indem Sie Schritt 1 bis 3 wiederholen.

• Um den Sender in den LOCK-Modus umzuschalten, drücken Sie ca. 1,5 Sekunden lang den Jog-Schalter.

3.8.2 Automatische Einstellung

1. Drehen Sie im Gain-Menu den Jog-Schalter so lange nach rechts, bis am Display folgende Anzeige erscheint:

1. Drucken Sie kurz den Jog-Schalter. Am Display blinkt die Anzeige "tEST"
2. Sprechen oder singen Sie in das Mikrofon bzw. speien Sie einige Takte auf Ihrm Instrument. Der Sender stellt automatisch die optimale Eingangsempfindlichkeit ein. Der Signalpegel wird durch kurze Striche am Display angezeigt. Der Spitzenpegel wird durch einen dickeren Strich dargestellt, der ca. 2 Sekunden lang am Display stehen bleibt.
3. Drücken Sie kurz den Jog-Schalter. Am Display erscheidt folgende Anzeige:

• Wenn Sie den eingestellten Wert speichern wollen, drücken Sie kurz den Jog-Schalter. Am Display erscheint der gespeicherte Wert in dB, die Anzeige "GAIN" blinkt.
• Wenn Sie den eingestellten Wert nicht speichern wollen, drehen Sie den Jog-Schalter kurz nach links oder rechts. Am Display erscheint "Save-n".
• Drücken Sie kurz den Jog-Schalter. Am Display erscheint wieder der ursprüngliche Wert in dB, die Anzeige "GAIN" blinkt.
• Sie können die Eingangsempfindlichkeit erneut einstellen, indem Sie Schritt 1 bis 4 wiederholen.
• Um den Sender in den LOCK-Modus umzuschalten, drücken Sie ca. 1,5 Sekunden lang den Jog-Schalter.

4 Betriebshinweise

4.1 Anzeige- und Im LOCK-Modus stehen Ohnen vier Anzeigemenüs zur Verfügung.

4.1.1 LOCK-Modus

1. Um die einzelnen Menüns nacheinander aufzurufen, drehen Sie den Jog-Schalter jeweils kurz nach rechts.
2. Indem Sie den Jog-Schalter nach links drehen, können Sie die einzelnen Parameter in umgekehrter Reihenfolge durchgeben.

Im SETUP- und SILENT-Modus erscheinen die verschiedene Einstellmenüs (siehe auch Kapitel 3.4 bis 3.8) in unterstehender Reihenfolge:

• Preset-MENU
• Frequenzmenu
• Batteriekapazität

• Gain-MENU

• Um zwischen dem LOCK-Modus und dem SETUP-Modus hin und her zu schalten, halten Sie den Jog-Schalter ca. 1,5 Sekunden lang gedrückt. Im LOCK-Modus erscheint am Display die Anzeige "LOCK".

Sie können auch im SETUP-Modus ohne Einschränkungen senden. Beachten Sie bzw. davon sich Einstellungen verändern können, wenn Sie unabsichtlich den Jog-Schalter betätigten. Nach 15 Minuten schaltet der Sender automatisch in den LOCK-Modus um.

Um zwischen dem LOCK- oder SETUP-Modus und dem SILENT-Modus hin und her zu schalten:

1. Schalten Sie den Sender aus.

2. Schalten Sie den Sender ein, indem Sie entweder die ON/OFF-Taste (-> LOCK-Modus) oder den Jog-Schalter (-> SILENT-Modus) ca. 1,5 Sekunden lang gedrück gehen.

3. Um das Mikrofon stumMZuschalten, schiben Sie den MUTE-Schalter (4) in die Stellung "MUTE". Die Kontroll-LED (1) wechselt auf rot.

4. Um das Mikrofon wieder einzuschalten, schiben Sie den MUTE-Schalter (4) in die Stellung "ON". Die Kontroll-LED (1) wechsel auf grün.

Der optionale externe Mute-Schalter ermittelicht es, den Sender auch dann stummzuschalten, wenn die Bedienelemente nicht oder nur schwer zuganglich sind.

1. Stecken Sie das Kabel (1) des externen Mute-Schalters an die REMOTE MUTE-Buchse (2) des Senders an.
2. Stecken Sie den externen Mute-Schalter in eine Jacken- oder Hemdtasche oder klemmen Sie den Schalter mittels des Gurtelclips am Gurtel an.
3. Um das Mikrofon stummzuschalten, drücken Sie den Knopf des externen Mute-Schalters. Der Knopf rastet ein. Die Kontroll-LED wechselt auf rot.
4. Um das Mikrofon wieder einzuschalten, drücken Sie nochmals den Knopf des externen Mute-Schalters. Die Kontroll-LED wechselt auf grün.

Das Farcode-Set besteht aus vorgestanzten Papierstreifen in verschiedene Farben, die Sie den verschiedenen Kanälen einer Mehrkanalanlage zuordnen und mit zusätzlichen Informationen (z.B. Kanalnummer, Frequenz, Name des Akteurs o.a.) beschreiben oder bedrucken können.

1. Offnen Sie den Batteriefachdeckel (1).

4.1.2 SETUP- und SILENT- Modus

4.2 Umschalten zwischen Betriebsarten

Hinweis:

4.3 Mikrofon stummschalten
Siehe Fig. 1.

4.3.1 Optionaler externer Mute-Schalter

Siehe Fig. 4.

4.4 Farbcode andersen Siehe Fig. 5.

Siehe Fig. 5.	2. Nehmen Sie die Farbcode-Abdeckung (2) ab und entfernen Sie den Farbcode-Papierstreifen. 3. Legen Sie den gewürschten neuen Papierstreifen (3) aus dem Farcode-Set in die Vertiefung im Gehäuse. 4. Setzen Sie die Farbcode-Abdeckung (2) wieder ein. 5. Schließen Sie den Batteriefachdeckel (1).
4.5 Batterien/Akku austauschen	Im LOCK-Modus zeigt das Display ständig die momentane Batteriekapazität als Balkendiagramm unterhalb der Frenzanzeige an. Wenn die Anzeige "BATT" zu blinken beginnnt, anstelle der Balken ein Strich erscheint und die Kontroll-LED auf rot wechselt, tauschen Sie so bald wie möglich die Batterien aus oder laden Sie den AKG-Akku BP 4000 auf. Sie können die Restspielzeit des Senders kontrollieren, indem Sie den Jog-Schalter ein bis drei Mal (je nach momentan aktivem Menu) kurz nach links oder rechts drehen. Sie sehen die Batteriekapazität in Stunden und zusätzlich als Balkendiagramm.
4.6 Mikrofontechnik 4.6.1 Lavaliermikrofone C 417 L, CK 55 L	1. Befestigen Sie das Mikrofon am Ansteckclip H 40/1 oder an der Anstecknadel H 41/1 wie in der Bedienungsanleitung des Mikofons beschreiben. 2. Klemmen Sie das Mikrofon so nahe beim Mund wie möglich an der Kleidung an. Die Rückkopplungsgefahr ist umso geringer, jeNJaher das Mikrofon beim Mund sitzt! 3. Achten Sie daraufuf, das Mikrofon auf den Mund ausszurachten.
4.6.2 4.2 Headset-Mikrofone C 420 L, C 444 L	Anwendungshinweise für diese beiden Headset-Mikrofone von AKG finding Sie in der Bedienungsanlei-tung des jeweiligen Mikrofons.
4.7 Mehrkanalanlagen	Ist der Empfang auf einer der Frenzen gestört,uchen Sie am Empfänger mittels Auto Channel Setup den nthsten freien Subkanal der gewährten Frequenzgruppe. Sollten Sie keinen freien Subkanal finden, wahlen Sie am Empfänger mittels Auto Group Setup eine andere Frequenzgruppe im selbst Preset und stellen Sie für jeder Sender und Empfänger die Frequenz neu ein.
4.8 Hinweise zur Batteriepflege	1. Wenn Sie den Sender länger als eineWoche nicht benutztzen,nehmen Sie die Batterien bzw. den Akku BP 4000 aus dem Sender hereaus. 2. Machen Sie es sich zur Gewohnheit,den Akku BP 4000 nach jedem Einsatz des Senders,der ein oder zwei Stunden gedauert hat, voll aufzuladen. Sie vermeiden damit,dass der Akku während des nach-sten Auftritts leer wird. 3. Laden Sie den Akku BP 4000 immer voll auf, wenn Sieihn getrennt vom Sender lagern. Dadurch bleibt die Kapazität des Akkus länger erhalten.

5 Reinigung

Zum Reinigen der Oberflächen des Senders verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.

6 Fehlermeldungen

Folgende Fehlermeldungen können entweder während des Betriebs oder nach dem Einsatz am Display erscheinen:

Fehlermeldung am Sender	Fehler	Behebung
Err.>rF<	PLL-Fehler. (Empfänger kann sich nicht auf eingestellte Frequenz synchronisieren.)	1. Jog-Schalter kurz drücken und andere Frequenz einstellen. 2. Tritt der Fehler wieder auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>SYS<	Es können keine Frequenzeinstellungen verädert werden.	1. Sender aushalten und nach ca. 10 Sekunden wieder einschalten. 2. Ist der Fehler dadurch nicht behoben, wen den Sie sich an ihre AKG-Servicestelle.
Err.>USr<	Letze Einstellung kann nicht geladen werden.	1. Frequenz neu einstellen. 2. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>FrE<	Im Frequenzmenü kann keine Frequenz einge-stellt werden.	1. Bisher eingestellte Frequenz weiterverwen-den. 2. Jog-Schalter krz drücken und Frequenz im Preset-Menü einstellen.
		3. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>PrE<(angezeigt nach dem Einschalten und beim Versuch, ein Preset zu wahren.Meldung erscheidt auch am Empfänger!)	Alle Presets fehlerhaft, es ist nicht möglich, ein Preset zu wahren.	1. Frequenz im Frequenzmenü einstellen (Kapitel 3.6.2).2. Wenden sie sich an ihre AKG-Servicestelle.
Err.>PrE<(angezeigt nur nach dem Einschalten.Meldung erscheidt nicht am Empfänger!)	Ein oder mehrere Presets fehlerhaft.	1. Sie konnen Presets wahren, die fehlerhaf-ten Presets werden jedoch nicht angezeigt.2. Wenden sie sich an ihre AKG-Servicestelle.
Err.>rPt<	Keine Anzeige der Restspielzeit möglich.	1. Batterien kontrollieren: Standarddakkus(sofort durch Batterien oder Akku BP 4000 ersetzen.2. Akku BP 4000 ausbauen und wieder ein-bauen.3. Tritt der Fehler erneut auf, Akku laden4. Tritt der Fehler bei verschiedenen Akkusund Batterietypen auf, wenden sie sich an ihre AKG-Servicestelle.
Err.>AF<	Kein Signal am Audioeingang.	1. Mikrofon/Gitarrenkabel überprüfen.2. Mikrofon/Gitarrenkabel/Instrumentanschlieben.3. Jog-Schalter kurz drücken.4. Tritt der Fehler:häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>Acc<	Akku BP 4000 nicht betriebsbereit.	1. Akku BP 4000 ausbauen und wieder ein-bauen.2. Tritt der Fehler erneut auf, Akku laden.3. Tritt der Fehler:häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>JoG<	Internet Fehler im Jog-Schalter.	1. (Jog-Schalter funktioniert trozFehlermeldung:) Sender ausschalten undnach 10 Sekunden wieder einschalten.2. (Jog-Schalter reagiert nicht:) Batterien aus dem Sender entfernen und wieder einlegend-Sender einschalten.3. Tritt der Fehler erneut auf, wenden Sie sich an ihre AKG-Servicestelle.

Um eine Fehlermeldung zu Löschen, drücken Sie den Jog-Schalter.
Weitere Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Empfängers SR 4000.

7 Technische Daten

Trägerfrequenzbereiche:	650-680, 680-710, 720-750, 760-790, 790-820 und 835-863 MHz
Trägerfrequenzen:	max. 1200
Modulationsart:	FM
Nennhub:	±20 kHz
Audiobübertragungsbereich:	35 - 20.000 Hz
Klirrfactor bei 1 kHz:	<0,3% bei Nennhub
Signal/Rauschabstand:	typ. 118 dB(A)
Sendeleistung:	30 mW ERP
Audioeing:	3-polige Mini XLR-Buchse
Stromaufnahme:	<135 mA
Versorgungsspannung:	2 x AA 1,5 V-Batterien oder Akku BP 4000
Betriebszeit:	typ. 15 h mit Alkali-Batterien, typ. 12 h mit BP 4000
Abmessungen:	70 x 90 x 25 mm
Gewicht:	320 g ohne Batterien

Page

..14

FCC Statement 14
