Grazie di aver scelto quello prodotto TEAC.
Leggere attendamente quello manuale per poter utilizzato l'apparecchio al massimo delle sue prestazioni.

Prima dell'uso 100

Manipolazione delle nastrocassette 101

Collegamenti 102

Denominazione delle parti e dei comandi 104

Quadrante delleindicazioni. 106

Riproduzione (per entrambi i deck, TAPE I o TAPE II) 107

Riproduzione continua 109

Individuzione degli spazi non registrati 109

Ricerca dei brani 110

Individuazione degli inizi 111

Registrazione (TAPE I o TAPE II) 112

Registrazione con missaggio dal microfono 114

Registrazione continua 115

Registrazione in parallelo 116

Duplicazione (dal deck TAPE I al deck TAPE II) 116

Montaggio nel corso della duplicazione 117

Duplicazione con sincronizzazione all'inverso 118

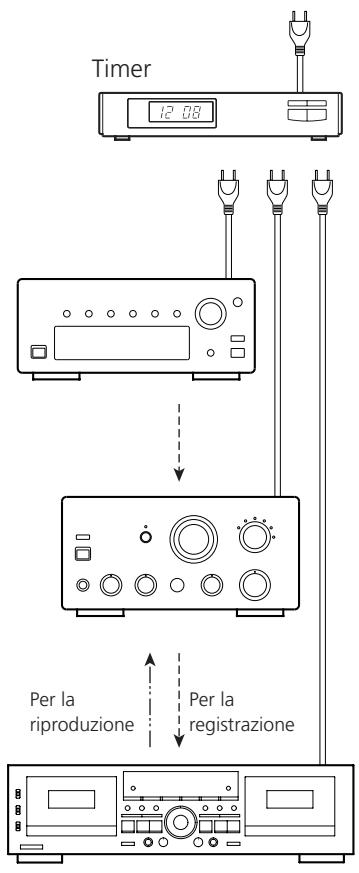

Riproduzione e registrazione a mezzo timer 120

Diagnostica. 121

Manutenzione 122

Specifiche tecniche 123

Prima dell'uso

Leggere attentamente prima di passare all'uso

• Poiché l'apparecchio si riscalda nel corso del funzionamento, lasciare sempre uno spazio adeguato intorno, per garantire una Buona ventilazione.
• La tension della corrente di alimentazione deve essere quella indicata sull'etichetta presente sul retro dell'apparecchio. In caso di dubbi, rivolgersi ad un elettricista.
• Scegliere conattenzione il luogo in cui installare l'apparecchio. Evitare di posizionarlo esposto alla diretta luce del sole, o a sorgenti di calore. Evitare inoltre luoghi soggetti a vibrazioni, o luoghi particolarmente polverosi, caldi, freddi o umidi.
• Non posizionare l'apparecchio sopra altri dispositivi o componenti elettronici.
• Non apree il mobiletto perché ciò può causare danni ai circuiti o scariche elettriche e folgorazioni. In caso di accidentale caduta all'interno dell'apparecchio di oggetti estranei, rivolgersi al più presto al negotiante presso il quale è stato effettuato l'acquisto, o ad un centro di servizio.
• Per staccare il cavo di alimentazione alla presa di corrente di rete agire sempre sulla spina e non tirare mai il cavo.
• Per la pulizia dell'apparecchio non utilizzato mai solventi chimici, che possono danneggiarne le rifiniture. Usare solamente un panno pulito, asciutto e sulla lanugine.
• Conservare quello manuale in un posto sicuro, per eventuali future consultagioni.

ATTENZIONE

• Non esporre quello apparecchio a schizzi nè permettere che vi entrino acqua o altri liquidi.
• Non mettere vasi o altri contentitori di liquidi sopra l'apparecchio.
• Utilizzare quello appearecchio solo in spazi aperti. Non metterlo in funzione se si trovava all'interno di mobili chiusi ove non possa circolare liberamente l'aria
• Nella posizione di STAND-BY e di OFF il consumo di corrente di quello apparecchio è del tutto irrisorio.
• L'apparecchio deve essere posizionato nei pressi della presa di corrente in modo che Vi sia sempre facile raggiungere il cavo di alimentazione.

• Apparecchi appartenenti alla Classe I devono essere sempre collegati a prese di currente dotate di messa a terra.

• Non après la cassetta e non estrarre il nastro alla stessa.

• Non toccare la superficie del nastro.
• Non usare e non conservare le cassette in luoghi umidi o polverosi.
• Tenere le casette lontane da sorgenti di elettromagnetismo quali altoparlanti, apparecchi TV e simili. In caso contrario nel corso della riproduzione possono prodursi dei rumori, o registrazioni importanti sono disponibile cancellate.

Nastrocassetta da non usare

L'uso di nastrocassette del tipo descripto qui di seguito cui essere all'origine di prestazioni scadenti, errori o disfunzioni. Alcuni di questi tipi di cassette possonoanche causare problemi di intasamento, con consequenti possibili danni al meccanismo di trascinamento del nastro.

Cassette di forma imperfetta

Non usare cassette deformate, cassette che presentano un movimento instabile del nastro, o cassette che producono rumori strani durante l'avanzamento veloce o il riavolgimento.

Nastri di lunga durata

Non usare nastri del tipo C-120 o di più lunga durata. Questi nastri sono molto sottili e possono lavoramente allungarsi o rimanere impigliati nel meccanismo di trascinamento del nastro.

Nastrienza fine

Non usare nastri di quello tipo, che possono lavoramente rimanere impigliati nel meccanismo di trascinamento del nastro.

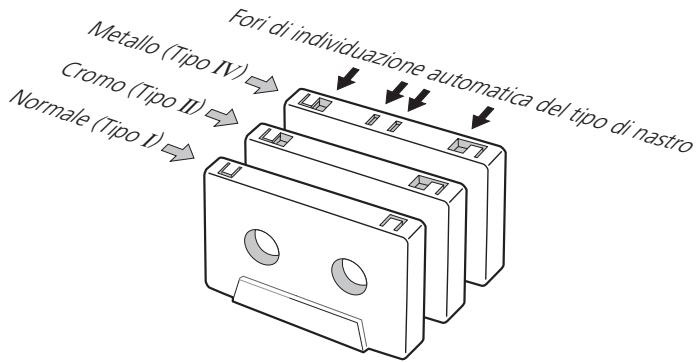

Funzione di individuzione automatica del tipo di nastro

Questo deck a cassette più individuare automaticamente, in base al numero e posizione dei fori presenti sulla costa della cassetta, il tipo di nastro utilizzato. Per poter usfuriere di但这a funzione è necessario utilizzato cassette dotate di fori.

• Questo deck può riproduire cassette di tipo normale ( Tipo I), al cromo ( Tipo II) e di metallo ( Tipo IV). Per la registrazione utilizzare solamente cassette di tipo normale ( Tipo I) o al cromo ( Tipo II).
• Ciaccuno dei due deck (TAPE I e TAPE II) è dotato di una propria funzione di individuatione automatica del tipo di nastro usato, il che consente di utilizzato, contemporaneamente, cassette又能 di tipo diverso.

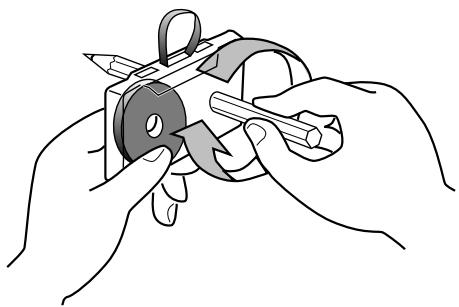

Allentamento del nastro

Un nastro allentato rischia di rimanere impigliato nel cabestano o nelle altre parti rotanti del meccanismo. Per evitare questi problemi inseire una matita, o simili, nel foro centrale della bobina e riavolgere il nastro strettamente.

Linguette di prevenzione delle cancellazioni accidentali

Le linguette sul lato superiore dell'involucro della cassetta consentono di evitare la cancellazione accidentale di importanti registrazioni. Ci sono due linguette per agli cassetta: una per il lato "A" ed una per il lato "B". Spezzando la linguetta (con un cacciavite o un quale altri simile attrezzo), la funzione di registrazione per il lato del nastro relativo alla linguetta spezzata non può assolutamente essere attenuata.

Linguetta per il lato "A"

Per registrar di nuovo su una cassetta le cui linguette sono state spezzate, ricoprire con del nastro adesivo il foro relativivo al lato del nastro che si vuole utilizzato. Fare attenzione a non bloccare i fori di individuzione del tipo di nastro.

Riduttore di rumore (Dolby NR)

I riduttori di rumore Dolby sono stati studiati per ridurre i sibili del nastro, un disturbo che si produce nel corso delle operazioni di registrazione e di riproduzione. Questo appearecchio dispone del riduttore di rumore Dolby tipo B.

Il riduttore di rumore Dolby influsce sulla qualità sa della registrazione sua della riproduzione. Nel corso della riproduzione, quando, ricordarsi di predisporre l'interrottore delsystema Dolby NR sulla stessa posizione che era stata usata per la registrazione.

Prodotto su licenza dei Dolby Laboratories.

Ilsystemadi estensionedinamicaHXPro èstatoinizialmente sviluppato dallabang e Olufsen.

Dolby, HX Pro e il symbolo della doppia D sono marchi dei Dolby Laboratories.

Precauzioni

• Inserire il cavo di alimentazione in una presa di corrente alternata di rete, solo dopo aver terminato tutti gli altri collegamenti.
• Per ognuno degli appearecchi che si intendono usare in collegamento con quello deck a cassette, vedere il rispettovo manuale.

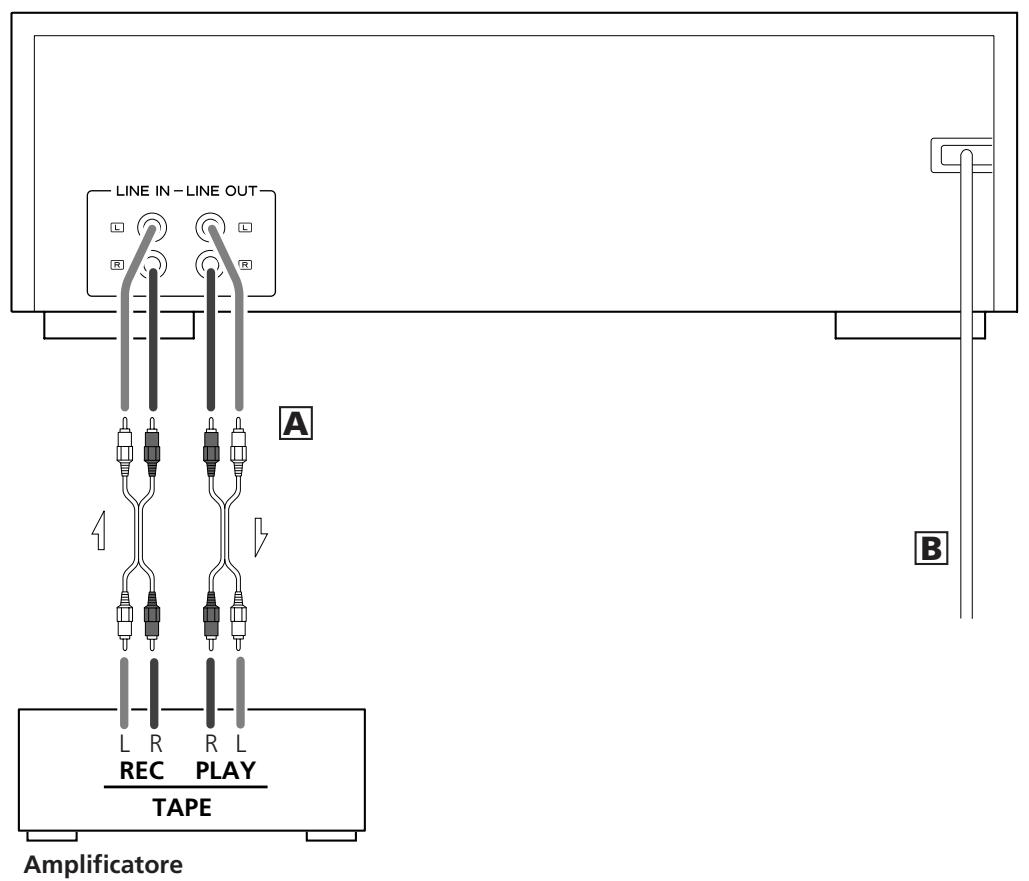

A Prese di ingressso (LINE IN) e di uscita (LINE OUT)

Per collegare quello apparecchio all' amplificatoreutilizzare i cavi tipo RCA forniti. Fare attenuationa collegare:

la spina bianca alla presa bianca (L: canale sinistro)
la spina rossa alla presa rossa (R: canale destro)

• Le spine devono essere inserte ben a fondo nelle rispettive prese. Evitare, inoltre, di fare un fascio unico dei cavi RCA, del cavo di alimentazione e dei cavi degli altoparlanti. Ciò può portare ad uno scadimento della qualità sonora o generare disturbi.

B Cavo di alimentazione a corrente alternata

Inserire la spina del cavo in una presa di corrente alternata di rete.

• Controllare di aver collegato il cavo ad una presa di rete che fornisce corrente alternata della tensione corretta.
• Per l'insertimento ed il distacco del cavo agire sempre ed esclusivamente sulla spina stessa. Non tirare mai il cavo, tantomeno a strattoni.
• Se si pensa di non utilizzato l'apparecchio per quale tempo, lasciare il cavo di alimentazione staccato alla presa di corrente.

Precauzioni per l'uso del telecomando

• Usare il telecomando ad una distanza non superiore a 5 metri, puntandolo in direzione dell'apposto sensore dell'apparecchio. Controllare che fra l'apparecchio ed il telecomando non vi siano oggetti frapposti.
• La diretta luce del sole o una illuminazione molto forte possono ridurre la sensibilità del sensore del telecommando. Se ciò si verifica utilizzare i tasti presenti sull'apparecchio invece che quelli del telecommando.
• L'uso di questo telecomando nelle vicinanze di altre apparecchiature sensibili ai raggi infrarossi cui causare un erroneo funzionamento delle apparecchiature stesse.

Inserimento delle batterie nel telecomando

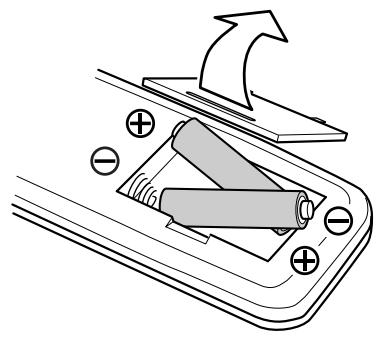

Togliere il coperchietto del vano portabatterie, insere due batterie tipo "AA" nelle direzioni indicate, e rimettere il coperchietto. Inserire le batterie nella posizione corretta in accordo con le polarità (+ e -).

Se il telecomando deve essere portato molto vicino all'apparecchio per farlo funzionare, o se la pressione dei tasti non sortisce alcun effetto, ciò significà che le batterie sono esaurite. Sostituire sempre entrambé le batterie contemporaneamente.

Precauzioni importanti per l'uso delle batterie

Un uso non corretto delle batterie può essere in perdite di elettrolito o in rottrura delle batterie stesse. Attenersi sempre alle seguenti istruzioni:

• Inserire le batterie nella direzione corretta, comeindicato nel vano portabatterie.
• Non usare insieme batterie nuove e vecchie, o batterie di fabbricanti diversi.
• Non riscaldare le batterie, non smontarle e non gettarle nel fuoco o nell'acqua.
• Non conservare o trasportare le batterie insieme a piccoli oggetti di metallo. Tali oggetti possono venire a contatto dei poli delle batterie provocando cortocircuiti, e seguenti perdite di elettrolito o rottrura delle batterie.
  Non tentare di ricaricare le batterie a secco.
• Se si prevede di non utilizzato l'apparecchio per un lungo periodo di tempo (oltre un mese) estrarre le batterie dal vano portabatterie.
• Se si notano perdite di elettrolito all'interno del vano, pulire accuratamente qualsiasi traccia di liquido e provedere alla sostituzione delle batterie.

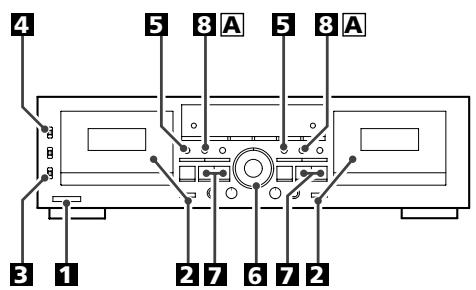

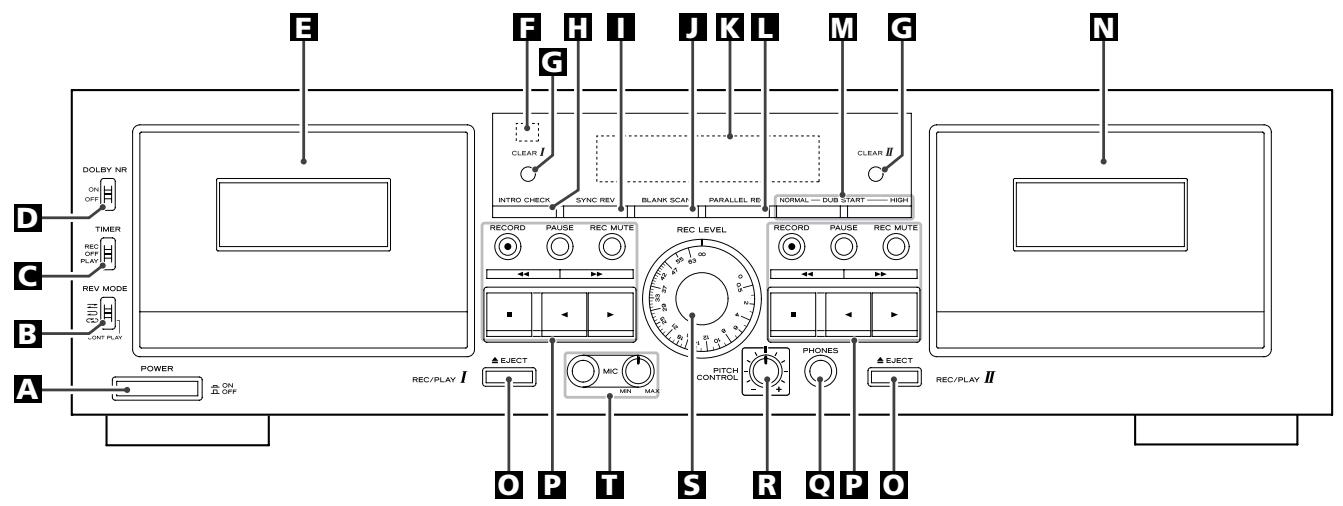

Il funzionamento viene descritto in base all'uso dei tasti presenti sull'apparecchio stesso. Il funzionamento degli equivalenti tasti del telecomando, perché, è il medesimo.

A Interruttore di accensione [POWER]

Per accendere e spegnere l'apparecchio.

Quando l'interruttore POWER si trovava in posizione OFF, l'apparecchio assorbe alla presa CA potenza nominale di non utilizzato.

B Interruttore della modalità di riavvolgimento (REV MODE)

Per la selezione del tipo di riavolgimento desiderato.

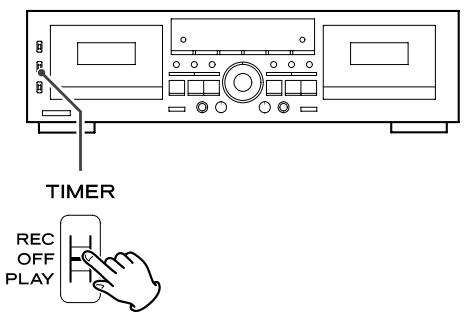

C Interruttore del timer [TIMER]

Questo interruptatore deve essere utilizzato in combinazione con un timer audio (comunamente disponibile in commercio), per la realizzazione di registrazioni o riproduzioni ad un certo momento desiderato.

Normalmente, lasciare l'interruttore sulla posizione OFF (disattivato).

Interruttore del sistema DOLBY di riduzione dei disturbi (DOLBY NR)

Per attivare o disattivare la funzione DOLBY di riduzione dei disturbi. Per la riproduzione, disponre l'interrottore sulla stessa posizione con la quale era stata realizzata la registrazione del nastro che si intende ascoltare.

E Vano portacassette TAPE I

F Sensore del telecomando

È il punto nel quale vengono ricevuti i raggi infrarossi provenienti dal telecomando, per il funzionamento dell'apprecchio. Quando si usa il telecomando puntolro verso quello sensore.

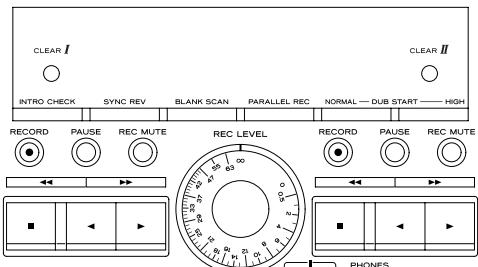

Tasti di azzeramento per ciaccuno dei due nastri [CLEAR I e CLEAR II]

Agendo su quosti tasti si riporta a zero lalettura del contanastro per i nastri, rispettivamente, TAPE I e TAPE II.

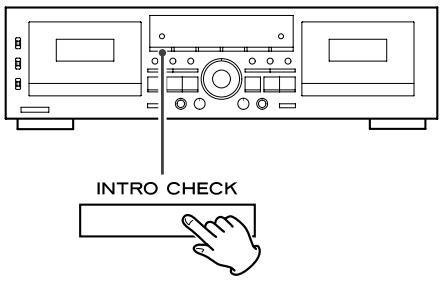

H Tasto di individuzione degli inizi [INTRO CHECK]

Agendo su quello tasto si possono identificare i segmenti registrati, ascoltando i primi 15 secondi di ciascun segmento.

Tastodi sincronizzazione dell'inversione di marcia [SYNC REV]

Per l'attivazione della funzione di inversionione sincronizzata del nastro durante la duplicazione.

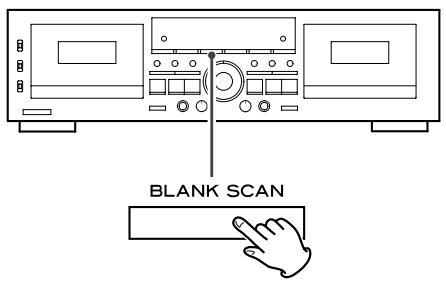

Taste [BLANK SCAN]

Per attivare o disattivare la funzione di individuazione degli spazi non registrati.

K Quadrante delleindicazioni

Visualizza leindicazioni relative ai contanastri,ai misuratori di livello sonoro,ecc.

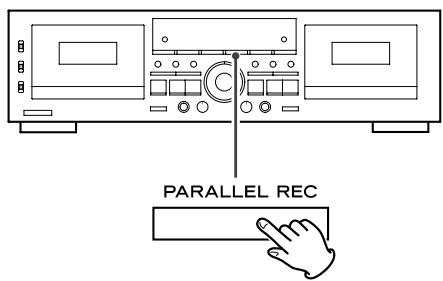

Tastodi registrazione in parallelo [PARALLELREC]

Per produrre contemporaneamente due copie, su entrambi i deck.

Tasto di avvio della duplicazione [DUB START]

Per la copia di un certo nastro dal deck TAPE I al deck TAPE II, sua velocità normale sia ad alta velocità.

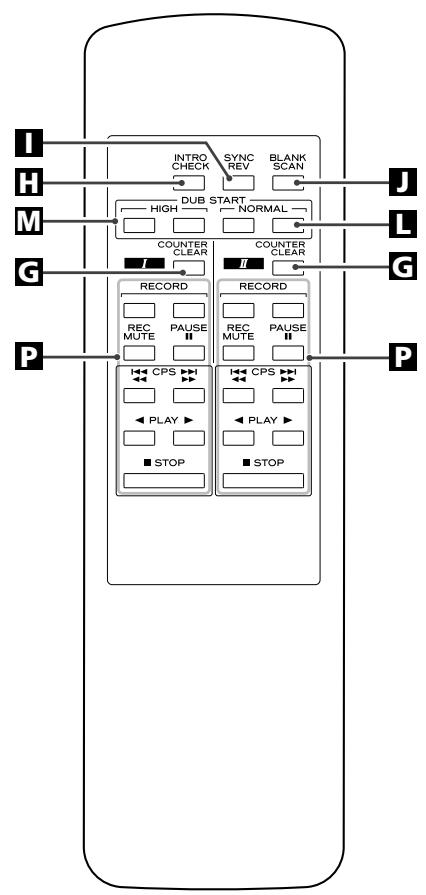

Il telecomando contiene una copbia di tasti per ciascun livello di velocità. I due tasti di agli copbia devono essere premuti contemporaneamente.

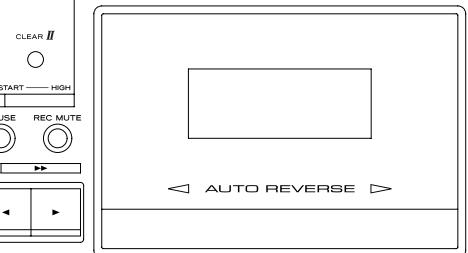

N Vano portacassette TAPE II

Tasti di espulsione [EJECT]

Per l'aperture dei rispettivi vani portacassette, TAPE I e TAPE II.

P Tasti di lavoro del movimento del nastro

Registrazione [RECORD]

Premendo quello tasto il deck relativo alla in modalità di attesa della registrazione.

In caso di uso del telecomando, per portare il deck nella modalità di attesa della registrazione i due tasti di agli singola coppia devono essere premuti contemporaneamente.

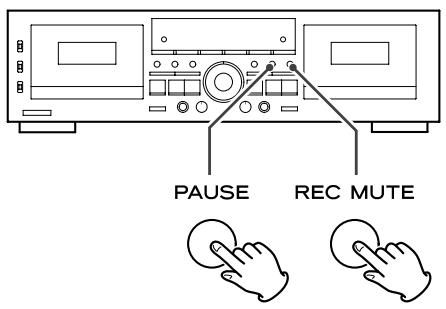

Pausa [PAUSE]

Agendo su quello tasto si interrompe temporaneamente la riproduzione o la registrazione.

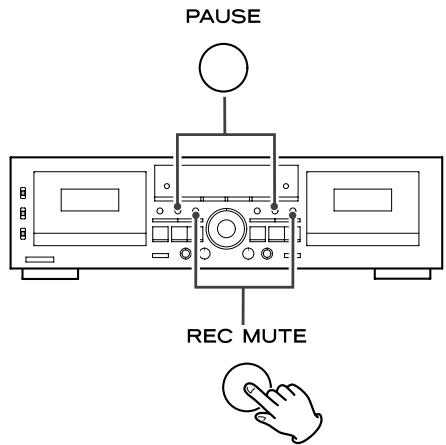

Silenziatione della registrazione [REC MUTE]

Questo tasto consente di create degli spazi non registrati di circa 4 secondi fra un brano e l'altro, spazi necessari per il corretto uso della funzione di ricerca a mezzo computer (CPS).

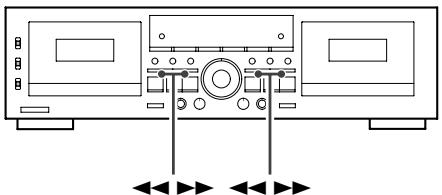

Avanzamento veloce o riawolgimento

Arresto di riproduzione/registratione

Riproduzione (in senso inverso o in avanti )

Q Presa per la cuffia [PHONES]

Inserire la spina della cuffia in questa presa.

Comando dell'altezza del suono [PITCH CONTROL]

Consente di modificare la velocità di riproduzione e quando l'altezza del suono riprodotto.

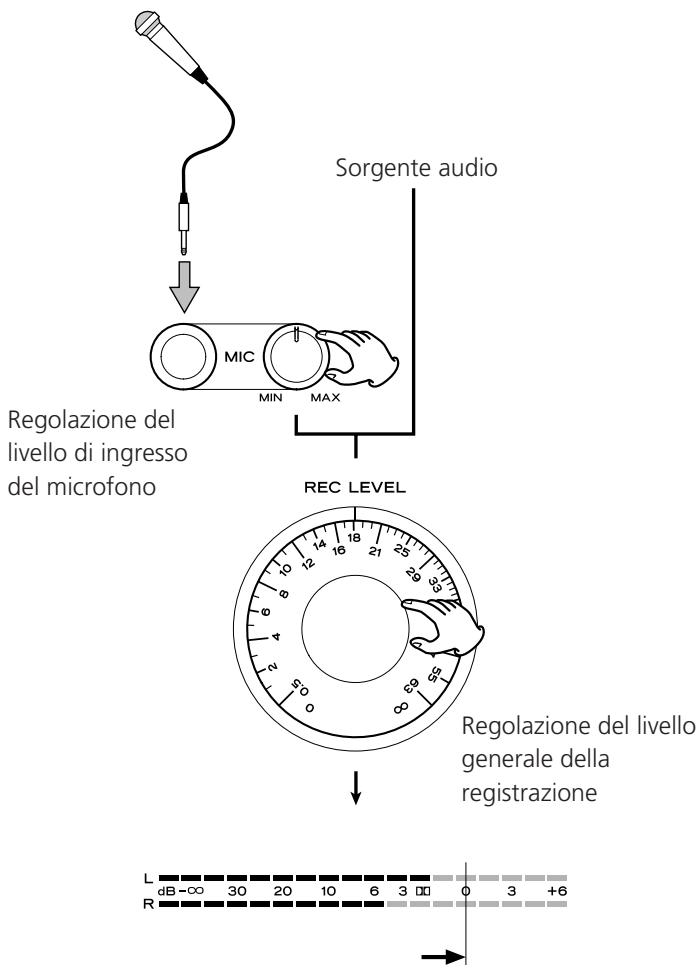

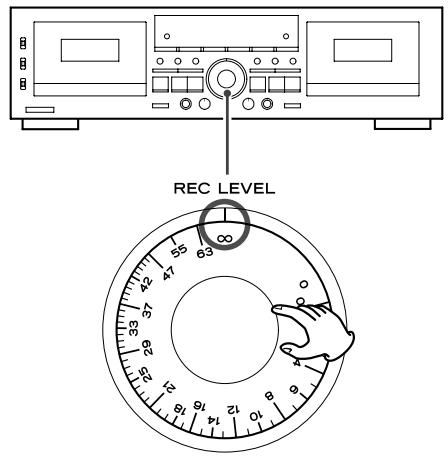

Comando [REC LEVEL]

Consente di regolare il livello di registrazione.

Presa per il microfono [MIC] e lavoro del relativivo livello sonoro

Inserire in esta presa il microfono per la registrazione edutilizzare la manopola per regolare il livello sonoro dell'ingresso dal microfono.

• La presa [MIC] è solo monoaurale. Con quello deck non si possono utilizzare microfoni stereo.

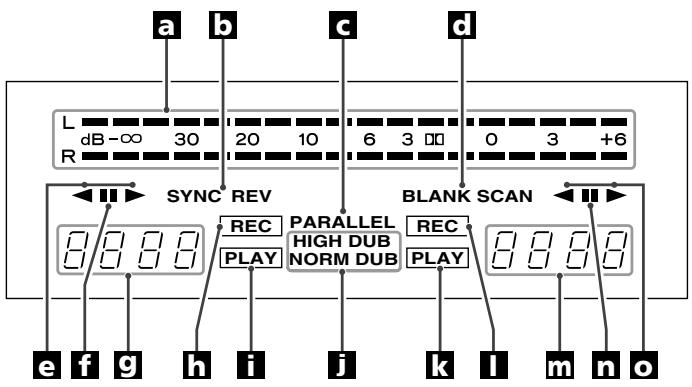

a Misuratori del livello di picco

Indica i livelli sonori di registrazione e di riproduzione.

b Indicazione di inversionione sincronizzata [SYNC REV]

Si illumina attivando la funzione di duplicazione con inversionione sincronizzata.

C Registrazione in parallelo [PARALLEL]

Si illumina ad indicate che si sta effettuando una registrazione in parallelo, sui due deck.

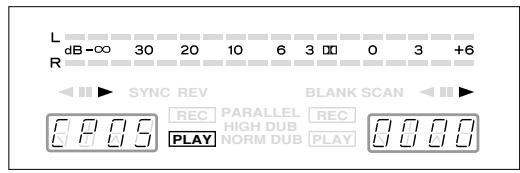

Individuzione degli spazi bianchi [BLANK SCAN]

Si illumina ad indicare che la relativa funzione è stata attivata.

Indicazione di direzione della riproduzione o registrazione del deck TAPE I

f Indicazione di pausa

Si illumina quando si interrompe temporaneamente il movimento del nastro del deck TAPE I.

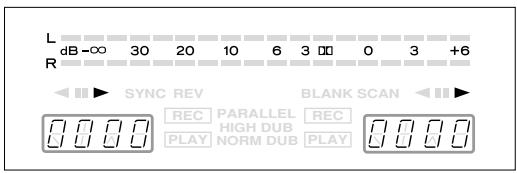

9 Contanastro del deck TAPE I

Il contanastro indica la posizione relativa del nastro. Il contanastro più essere riazzerato in qualunque momento.

Nel corso dell'uso della funzione di ricerca computerizzata, sul quadrante del contanastro compare l'indicazione "CP" ed il numero specificato di brani che si voglioni saltare, in avanti o all'indietro.

b Indicazione di registrazione in corso

Si illumina quando il deck TAPE I è in corso di registrazione.

Indicazione di riproduzione in corso

Si illumina quando il deck TAPE I è in corso di riproduzione.

Indicazione di duplicazione in corso

L'indicazione "NORMAL DUB" si illumina durante la duplicazionei a velocità normale, e l'indicazione "HIGH DUB" si illumina durante la duplicazione ad alta velocità.

K Indicazione di riproduzione in corso

Si illumina quando il deck TAPE Il è in corso di riproduzione.

Indicazione di registrazione in corso

Si illumina quando il deck TAPE Il è in corso di registrazione.

m Contanastro del deck TAPE II

Il contanastro indica la posizione relativa del nastro. Il contanastro può essere riazzerato in qualunque momento.

Nel corso dell'uso della funzione di ricerca computerizzata, sul quadrante del contanastro compare l'indicazione "CP" ed il numero specificato di brani che si vogliono saltare, in avanti o all'indietro.

Indicazione di停下

Si illumina quando si interrompe temporaneamente il movimento del nastro del deck TAPE II.

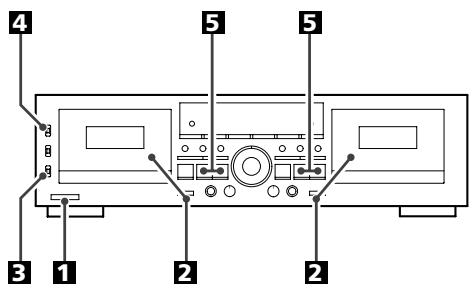

Indicazione di direzione della riproduzione o registrazione del deck TAPE II

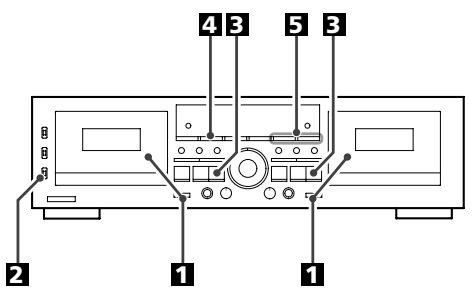

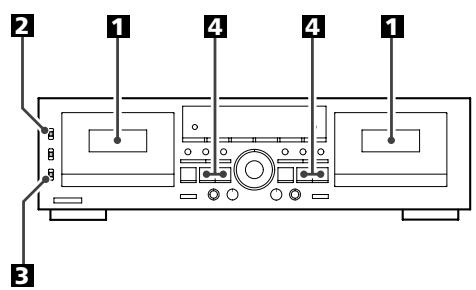

1 Attivare l'apparecchio.
2 Inserire la cassetta che si vuole ascoltare nel deck TAPE I o TAPE II.

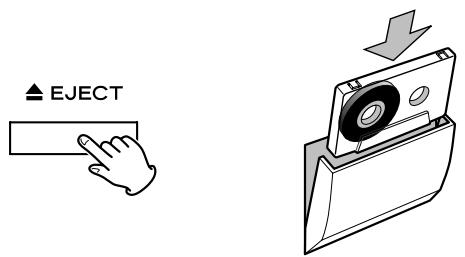

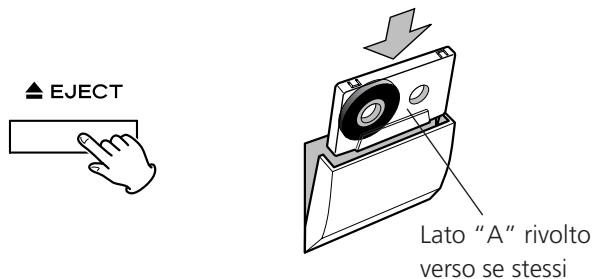

Apire il vano portacassette agenda sul tasto EJECT (▲). Inserire la cassetta rivolgendo verso il basso il lato dove il nastro fuoriesce, e verso se stessi il lato "A". Richiudere poi il vano portacassette spingendone il coperchietto anteriore.

- Questo deck può riproduire cassette dei tipi normale ( Tipo I), al cromo ( Tipo II) e di metallo ( Tipo IV).

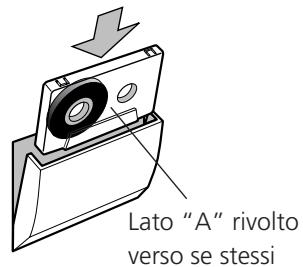

Per ragioni di semplicità, il lato del nastro rivolto verso se stessi viene indicate con il termine "lato A", ed il lato rivolto lontano da se stessi con il termine "lato B". Nel caso in cui la cassetta venga inserta con i lati A e B rovesciati,agli effetti delle operazioni dell'apparecchio il "lato A" della cassetta deve essere considerato "lato B",ed il "lato B""lato A".

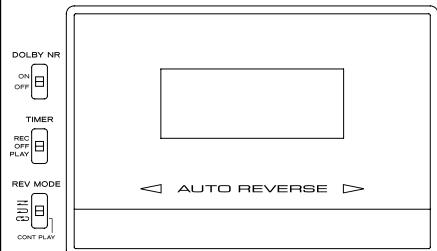

Agire opportunistamente sull'interruttore REV MODE per selezionare la modalità di inversionione desiderata.
REV MODE

Ci sono tre possibilità:

二：Modalità unidirezionale

Posizione per la riproduzione del solo lato della cassetta.

Modalità bidirezionale

Posizione per la riproduzione di entrambi i lati della cassetta, una sola volta. Al termine del lato "A" del nastro, la direzione di riproduzione si inverte automaticamente, e l'apparecchio continua la riproduzione del lato "B".

: Modalità di ripetizione

Posizione per la ripetizione continua di entrambi i lati della cassetta, per un massimo di sino a 5 volte.

4 Predisporre la posizione desiderata per l'interruttore DOLBY NR.
DOLBY NR

Per la riproduzione di nastri registrati con la funzione Dolby attenuata, il tasto deve essere posizionato su ON ("attivato").

Per la riproduzione di nastri registrati nella funzione Dolby NR, posizionare il tasto su OFF.

Agire sul tasto di riproduzione ( o

: Agendo su quello tasto si avvia la riproduzione dal lato "A". La riproduzione si arrasta quando giunge al termine del lato "A", se la modalità di inversionione era stata predisposta sulla posizione. Se tale modalità si trova sulla posizione, la riproduzione prosegueanche sul lato"B",e si arresta al termine del lato "B".Se la modalità di inversionione si trovau su CD, la riproduzione continua a "circolare" su entrambi i lati di entrambi i nastri sino a 5 volte.

: Agendo su quello tasto si avvia la riproduzione dal lato "B". La riproduzione si arresta quando giunge al termine del lato "B", se la modalità di inversionione era stata predisposta su una delle due posizioni o . Se inceve la modalità di inversionione si trova sulla posizione , l'apparecchio legge il lato "B" sino alla fine, e poi passa a riproduire, in successione, tutti i quattro lati dei due nastri per 4 volte.

A Arresto della riproduzione:

Agire sul tasto di arresto (■).

B Arresto temporaneo della riproduzione.

Agire sul tasto PAUSE.

Per riprendere la riproduzione agire di nuovo sul tasto PAUSE, o sul tasto di riproduzione ( o ).

PAUSE

• A riproduzione temporaneamente ferma, agenda sul tasto di riproduzione la cui direzione è contraria a quella visualizzata sul quadrante (« o ») si inverte la direzione di riproduzione stessa, ma non si disattiva la funzione di pausa e il nastro rimane fermo. Per riavviarlo, in senso inverno a quello iniziale, premere di nuovo il tasto PAUSE, o ancora una volta lo stesso tasto di riproduzione (« o ») che si era premuto per invertire la direzione di marcia.

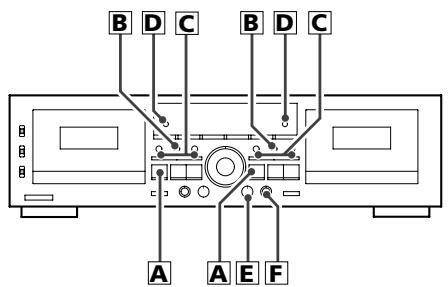

Avanzamento veloce o riavolgimento

Agendo sul tasto di trasporto velce ( o ) a nastro fermo si fa scorrere rapidamente il nastro.

Per arrestare il movimento rapido del nastro agire sul tasto di arresto (■).

D Contanastro

Per riportare il contanastro alla posizione "0000" agire sul tasto CLEAR I o II. Questa funzione è molto utile per una rapida individuzione di una certa posizione del nastro.

CLEAR I
CLEAR II

O

E Comando dell'altezza del suono (solo per il deck TAPE I)

Questo lavoro varia l'altezza del suono nel corso della riproduzione (la funzione non è attivabile nel corso della riproduzione o della duplicazione).

Ruotando in senso orario la manopola dell'altezza del suono si aumento la velocità di riproduzione e si alza l'altezza del suono progressivement sino ad un massimo di +10% rispetto al suono normale.

Ruotando in senso antiorario la manopola dell'altezza del suono si diminuisce la velocità di riproduzione e si abbassa l'altezza del suono progressively sino ad un massimo di -10% rispetto al suono normale.

F Ascolto tramite cuffia

Inserire la spina della cuffia nella presa PHONES.

Anche inserendo la spina della cuffia nella presa PHONES non si disattiva l'uscita sonora di linea (tramite altoparlante).

ATTENZIONE:

L'uscita della cuffia non dispone di un commando di livello. Fare attenzione all'improvviso verificarsi di alte sonorità, dipendenti dal materiale registrato,evitare l'ascolto prolongatotramite cuffia ad alto volume,perché ciò può causare danni all'udito.

Riproducione continua

La riproduzione può essere effettuata in modo continuo, da uno dei due deck (TAPE I o TAPE II) all'altro. Al termine della riproduzione del nastro di un deck, la riproduzione dell'altro nastro si avvia, automaticamente, "a staffetta".

1 Inserire in entrambi i deck TAPE I e TAPE II le cassette che si voglione ascoltare.
Regolare opportunamente la posizione dell'interruttore DOLBY NR.

Disporre sempre l'interruttore DOLBY NR sulla stessa posizione che era stata usata per la registrazione di quel nastro.

Disporre l'interruttore REV MODE sulla posizione (CONT PLAY).

4 Agire sul tasting di riproduzione (« o ») del deck che si vuole ascoltare per primo.

La riproduzione continua più essere avviata a partire dal deck desiderato, TAPE I o TAPE II.

La riproduzione "circola"attraverso i quattro lati dei nastri nel modo seguente:

La riproduzione si arresta automaticamente quando entrambi i lati di entrambi i nastri sono stati riprodotti per 5 volte di seguito, nell'ordine sopradescritto.

Individuzione degli spazi non registrati

La funzione di individuatione degli spazi non registrati localizza eventuali spazi non registrati sul nastro, di durata uguale o superiore a 10 secondi, e salute altre.

Per attivare la funzione agire sul tasto BLANK SCAN seguito dal tasto di riproduzione nella direzione desiderata (« o »).

• Con esta funzione attivata l'indicazione BLANK SCAN del quadrante compare.
• Per disattivare la funzione premere di nuovo il tasto BLANK SCAN. L'indicazione si spagne.
• Passaggi musicali a volume molto basso sono nelle identificati come spazi non registrati. Nel caso in cui si voglia evitare questa possibilità, disattivare la funzione di individuzione degli spazi non registrati.

Questo deck dispone della funzione di ricerca computerizzata dei brani (CPS = Computomatic Program Search). La funzione individua gli spazi non registrati (di durata superiore a 4 secondi) fra i brani e fa avanzare velocemente il nastro in avanti o all'indietro saltando il numero specificato di brani, e consentendo quindi di accedere diretamente all'inizio del brano desiderato. La funzione CPS può il brano in corso di ascolto.

Premendo uno dei due tasti di trasporto velo (« o ») nel corso della riproduzione, sul quadrante compare l'indicazione "CP 01" ed il nastro inizia ad avanzare rapidamente nella direzione relativa al tasting premuto. Ad agli successiva pressione del tasting di avolgimento in avanti, il numero dei brani indicate aumenta progressivement di una unità perolta. Premendo il tasting della direzione opposta il numero di brani diminuisce.

• Se, nel corso dell'ascolto di un certo brano, si vuole tornare indietro al brano precedente, premere due volte il tasto di individuazione. Se si preme il tasto una sola volta si torna esplicamente al'inizio del brano in corso di ascolto. Ogni successiva pressione del tasto riporta l'ascolto di un brano all'indietro.

Esempio di visualizzazione per il deck TAPE I

La gamma di ricerca dipende alla posizione dell'interruttore REV MODE.

: Ricerca su un solo lato del nastro
: Ricerca su entrambi i lati del nastro se la ricerca viene effettuata nella stessa direzione della riproduzione. OPPURE

Ricerca su un solo lato se la ricerca viene effettuata nella direzione opposta a quella della riproduzione.

C: Ricerca anzitutto su un solo lato e poi su entrambi i lati (lato “A” → lato “B” → lato “A” se la funzione CPSiene avviata quando si sta riproducendo il lato anteriore,cioè quello rivolto verso se stessi, del nastro; o lato “B” → lato “A” → lato “B” se la funzione CPSiene avviata nelle stà riproducendo il lato opposto,cioè quello lontano da se stessi, del nastro).

• La funzione CPS più non funzionare correttamente se gli spazi non registrati fra un brano e l'alto sono inferiori a 4 secondi, o contengono dei rumori.

La funzione di individuatione degli inizi riproduce i primi 15 secondi di agli brano, consentendo quando di localizzare rapidamente il brano che si sta cercando.

Nel corso della riproduzione o ad apparecchio fermo agire sul tasto INTRO CHECK. Il nastro avanza rapidamente nella stessa direzione della riproduzione. Una volta individuato il brano desiderato-agire di nuovo sul tasto INTRO CHECK per avviare la riproduzione.

La gamma operativa della funzione di individuatione degli inizi varia a seconda della posizione dell'interruttore REV MODE:

: Ricerca su un solo lato del nastro
Ricerca su entrambi i lati del nastro
C: Ricerca anzitutto su un solo lato e poi su entrambi i lati (lato "A" lato "B" lato "A" se la funzione di individuzione degli inizi viene avviata dal lato anteriore,cioè quello rivolto verso se stessi, del nastro; o lato "B" lato "A" lato "B" se la funzione di individuzione degli iniziViene avviata dal lato opposto,cioè quello lontano da se stessi, del nastro).

Il nastro si arresta automaticamente al termine delle operazioni di ricerca.

• Prima di attivare la funzione di individuatione degli inizi sul deck TAPE Il verificare che il vano portacassette del deck TAPE I sua vuoto.
• Il contanastro visualizza il numero progressivo dei brani che vengono esaminati.
• Attivando la funzione di individuation degli inizi nel corso della riproduzione normale, la riproduzione salute all'inizio del brano successivo e la riproduzione del brano in corso viene interrotta a metà.
• La funzione di individuazione degli inizi cui non funzionare correttamente se gli spazi non registrati fra un brano e l'altro sono inferiori a 4 secondi, o contengono dei rumori.

Accendere l'apparechio.

2 Inserire la cassetta sulla quale si vuole registrar.

Apriere il vano portacassa tende sul tasto EJECT (▲). Inserire la nastrocassa con il dorso aperto (nastro all'esterno) rivolto verso il basso, ed il lato dove il nastro fuoriesce, e verso se stessi il lato "A". Chiudere poi il vano agendo sul coperchietto sino a quando questo si arresta in posizione con un leggero scatto.

• Per registrarare su una cassetta le cui linguette di protezione dalle registrazioni accidentali erano state spezzate, ricoprire il relativo foro con del nastro adesivo.
• Questo appearecchio può registrarare su cassette del tipo normale ( Tipo I ) e al cromo ( Tipo II ) .

Predisporre l'interruttore REV MODE sulla posizione desiderata.

: Posizione per la registrazione su un solo lato.
o : Posizioni per registrar su entrambi i lati.

4 Attivare, se del caso, la funzione DOLBY NR.

Per registrarare con la funzione Dolby di riduzione dei disturbi attivata portare l'interruttore su ON.

Per registrar seenza la funzione Dolby di riduzione dei disturbi portare l'interruttore su OFF.

Agire sul tasto di registrazione RECORD.

RECORD

Il deck entra in modalità di attesa della registrazione. Sul quadrante compaiano leindicazioni eREC

6 Regolare opportunamente il livello di registrazione.

Avviare la riproduzione della sorgente che si vuole registrar e regolare la manopola di lavoro del livello REC LEVEL in modo che il misuratore indichi "0 dB" a livello di picco.

7 Predisporre la direzione di registrazione.

La registrazione viene effettuata nella direzione individata alla frezza diindicazione di registrazione e riproduzione ( < o▶) visualizzata sul quadrante. Per modificare但这a direzione, agire sul tasto di riproduzione della direzione inversa ( < o▶).

Fare attenzione a non agire sul tasto di riproduzione la cui freccia punta nella stessa direzione della freccia visualizzata sul quadrante. Cosi facendo si avvierebbe la registrazione.

3 Terminati i preparativi, avviare la registrazione agenda di nuovo sul tasto PAUSE, o sul tasto di riproduzione la cui freccia punta nella direzione nella stessa direzione della frezza visualizzata sul quadrante.

PAUSE

• Per registrarare su entrambi i lati del nastro posizionale l'interruttore REV MODE su o , ed agire poi sul tasting di riproduzione ( ). Se si agisce sul tasting per la riproduzione in direzione inversa ( ) la registrazione ha luogo solamente sul lato "B".
• Per arrestare la registrazione agire sul tasting di arresto (■).

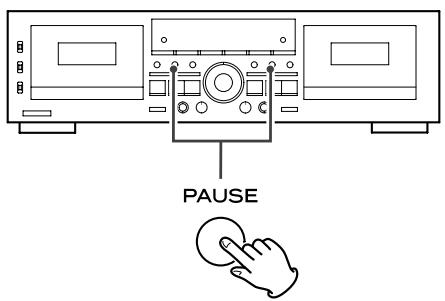

Arresto temporaneo della registrazione

Agire sul tastingo PAUSE. Agendo di nuovo sullo stesso tasting la registrazione riprende.

Cancellazione di una registrazione

Effettuando una registrazione, questa si sovrappone automaticamente ad una precedente eventualmente più presente sul nastro, cancellandola. Per cancellare il nastro senza effettuare una nuova registrazione posizionare il dato del livello di registrazione REC LEVEL al minimo () , agire sul tasto di registrazione RECORD e poi sul tasto di riproduzione (« o »).

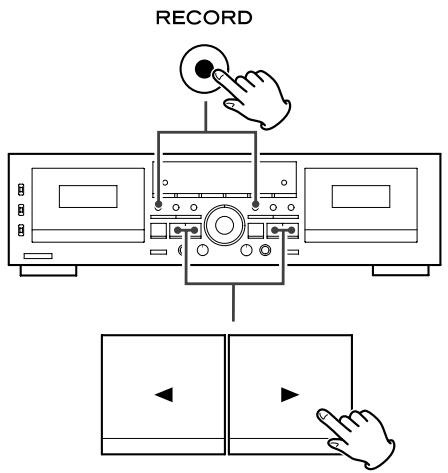

Avvio rapido della registrazione

Tenendo premuto il tasting agire sul tasting di riproduzione (« o ») corrispondente alla direzione nella quale si vuol far avanzare il nastro.

Silenziatione della registrazione

Con但这a funzione si creano degli spazi non registrati fra i brani, in modo che la funzione di ricerca computerizzata dei brani (CPS) possa operare correttamente.

Quando la registrazione raggiunge il punto desiderato agire sul tasto REC MUTE. Per circa 4 secondi non viene registrato alcun segnale e il deck entra poi in modalità di pausa della registrazione. Per riprendere la registrazione agire sul tasto PAUSE.

Creazione di uno spazio non registrato di durata superiore a 4 secondi

Tenere premuto il tasto REC MUTE per la durata desiderata. Lasciando poi andare il tasto il deck entra in modalità di pausa della registrazione.

Creazione di uno spazio non registrato di durata inferiore a 4 secondi

Agire sul tasting PAUSE entro 3 secondi alla pressione del tasting REC MUTE.

• Se si preme il tasting REC MUTE nelle il deck si trovava in modalità di pausa della registrazione, il nastro avanza di uno spazio non registrato di 4 secondi, e il deck ritorna poi alla modalità di pausa della registrazione.

Questa funzione consente di registrarare su nastro la propria ricerca insieme ad un'altra sorgente audio.

• Il suono del microfono viene inviato ad entrambi i canali sinistro e destro, e viene quindi a trovarsi ubicato al centro dell'imagine sonora stereo.
• Come sorgente audio si può utilizzare sua una sorgente proveniente dall'amplificatore e collegata alle prese di ingressso LINE IN del deck, sua una sorgente esterna collegata direttamente alle stesse prese di ingressso LINE IN del deck.
• Per evitare ritorni sonori (ululati), disattivare le uscite degli altoparlanti dall'amplificatore. Per controllare la registrazione fare uso della cuffia.
• Questo deck non è compatible con microfoni stereo. Usare solamente microfoni monoaurali.

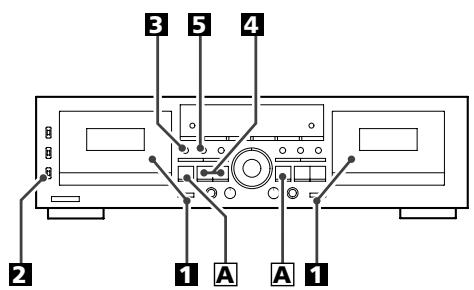

Regolazione del livello della registrazione in missaggio

Per registrar la voce missata con un'altra sorgente audio, si deve procedere prima alla regolazione del livello sonoro del microfono e poi a quella del livello sonoro generale della registrazione.

1. Inserire il microfono nella presa MIC del pannello anteriore.
2. Avviare la riproduzione della sorgente audio, portare il deck in modalità di pausa della registrazione (agenda sul tasting RECORD) e regolare temporaneamente il lavoro REC LEVEL su un livello relativamente basso.
3. Parlare nel microfono e procedere alla regolazione del livello del microfonotramite la manopola MIC sino ad ottenerel'equilibrio ottimale fra la propria voce e il livello della sorgente sonora.
4. Regolare con precisione il livello generale di registrazione per mezzo del commando REC LEVEL, in modo che, in presenza di un picco, il misuratore venga a trovarsi sulla posizione 0 dB.
5. Terminati i preparativi avviare la registrazione come già descritto in precedenza in quello manuale.

Questa funzione consente di registrarare nella interruzioni su entrambi i lati di entrambi i nastri.

1 Inserire nei due vani TAPE I e TAPE II le cassette sulle quali si vuole registrar.

2 Posizione l'interruttore REV MODE sulla posizione (CONT PLAY).

• Attivare, se del caso, la funzione di riduzione dei disturbi DOLBY NR,.agendo sul relative interruptore.

3 Premere il tastingo RECORD del deck TAPE I.

Il deck passa alla modalità di attesa della registrazione. Sul quadrante compaiono leindicazioni e REC. Procedere poi alla regolazione del livello di registrazione, e ad altre eventuali predispositionsi, secondo i propri desideri.

4 Verificare la direzione della registrazione.

Se l'indicazione di direzione presente sul quadrante punta nella direzione opposta a quella desiderata, agire sul tasto di riproduzione la cui freccia punta nella direzione desiderata (« o »).

Fare attenzione a non agire sul tasto di riproduzione la cui freccia punta nella stessa direzione della freccia visualizzata sul quadrante. Così facendo si avvierebbe la registrazione.

La registrazione ha luogo nell'ordine seguente:

La registrazione può essere avviata dal lato "B" del nastro, ma in quello caso il lato "A" di quello nastro non viene registrato, e quando la registrazione giunge al termine del lato "B", la continuazione ha luogo sui due lati del nastro inserito nel deck TAPE II.

• Il deck TAPE Il inizia sempre a registrar dal lato "A".

5 Avviare la registrazione.

PAUSE

La registrazione ha inizio nel momento in cui si agisce sul tasto PAUSE, o sul tasto di riproduzione (« o ») uguale a quello visualizzato sul quadrante, del deck TAPE I.

Al termine della registrazione sul deck TAPE I, il deck TAPE II inizia automaticamente a registrar.

• La transizione dal deck TAPE I al deck TAPE II richiede alcuni secondi.

A Arresto della registrazione

Agire sul tasting di arresto (■) del deck che sta registrando al momento.

Registrazione in parallelo

Questa funzione consente di registrar lo stesso materiale sonoro contemporaneamente su entrambi i deck TAPE I e TAPE II.

Inserire negli apposti vani le cassette sulle quali si vuole registrar ed agire sul tasto PARALLEL REC per avviare la registrazione.

• Prima di avviare la registrazione, controllare e, se del caso, modificare quanto segue,attenendosi a quanto descririto ai punti da 1 a 7 a pagina 112.

Direzione di registrazione, posizione della modalità di inversionione, predisposizione della funzione Dolby NR, livello di registrazione, ecc.

Al termine dei preparativi, far tornare el deck alla modalità di arresto se è in una另一a modalità.

• Nel corso della registrazione in parallelo, sul quadrante compare l'indicazione PARALLEL.
• Nel corso della registrazione in parallelo sono operativi solamente i seguenti tasti:

Deck TAPE I: Tasto di arresto (■)
Deck TAPE II: Tasti PAUSE, REC MUTE e di arresto (■)
- Premendo il tasto di arresto (■) di uno qualunque dei due deck, entrambi i deck si arrestano immediatamente.

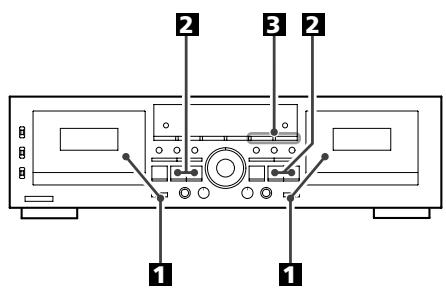

Duplicazione (dal deck TAPE I al deck TAPE II)

1 Caricare il nastro sorgente (per la riproduzione) nel deck TAPE I e il nastro sul quale si vuole registrar nel deck TAPE II.

2 Predisporre la direzione di movimento per entrambi i deck.

Se l'indicazione di direzione della riproduzione e della registrazione (« o ») presente sul quadrante punta nella direzione opposta a quella desiderata, agire sul tasting PAUSE e poi sul tasting della riproduzione (« o ») corrispondente alla nuova direzione desiderata.

Una volta modificata la direzione di movimento del nastro, ricordarsi di agire sul tasto di arresto (■) per disattivare la modalità di pausa.

• Fare attenzione a non agire sul tasto di riproduzione la cui freccia punta nella stessa direzione della freccia visualizzata sul quadrante. Cosi facendo si avvierebbe la riproduzione.
• Posizione are l'interruttore REV MODE come desiderato.
• Non è necessario procedere alla regolazione del livello di registrazione o all'attivazione o meno delsystema Dolby NR, perché entrambe queste predispositionsi dipendono da quando gli predisporto a suo tempo sul nastro che ora funge da sorgente.

Per arrivare la duplicazione agire su entrambi i tasti DUB START.

Per la duplicazione a velocità normale agire sul tasto NORMAL.

Per la duplicazione ad alta velocità agire sul tasting HIGH.

Ad alla velocità la copia viene effettuata a velocità circa doppià di quella normale. Per una migliorie qualità audio si consiglia di effettuare la copia a velocità normale.

• Nel corso della duplicazione, una delle dueindicazioni NORM DUB o HIGH DUB si illuminano sul quadrante in modo continuo.
• Nel corso della duplicazione a velocità normale sono operativi solamente i seguenti tasti:

Deck TAPE I: Tasto di arresto (■)

Deck TAPE II: Tasti PAUSE, REC MUTE e di arresto (■)

Nel corso della duplicazione ad alta velocità l'uno tasto operativo è quello di arresto (■).

• Premendo il tasto di arresto (■) di uno dei due deck si ottiene l'arresto immediato di entrambi i nastri.
• Entrambi i tasti DUB START dei due deck non sono funzionare immediamente dopo la fine delle operazioni di avanzamento veloce o di riavolgimento del nastro sino alla fine. Attendere almeno 5 secondi prima di agire sul tasto.
• Nel corso della duplicazione il commando di modificata dell'altezza del suono non è operativo.
• Per la duplicazione, la regolazione del livello di registrazione non è necessaria, perché tale livello è automaticamente quello del nastro di origine. Pertanto,anche agenda sul commando REC LEVEL, sua prima sia dopo l'inizio della copia, non si ottiene alcun effetto.
• Se, nel corso della duplicazione ad alta velocità, nelle vicinanze di quello apparecchio si trovava un tevisore acceso, dei disturbi ed interferenze ad alta frequenza possono venire registrati sul nastro. Per evitare quello inconvenientmente, spegnere il tevisore, o effettuire la copia a velocità normale.

È possibile evitare di duplicates brani non desiderati, occessivamente lunghi spazi non registrati, preesistenti sul nastro originale, oppure si posso non create spazi non registrati fra un brano e l'alto sul nastro su cui si effettua la duplicazione.

1. Al punto desiderato nel corso della duplicazione agire sul tasto PAUSE del deck TAPE II. Solamente quello deck entra in modalità di pausa, consentendo di attendere che il brano che non si vuole duplicates passi altri.
   Per creare spazi non registrati di 4 secondi fra un brano e l'altro agire sul tasto REC MUTE del deck TAPE II. Il deck si arresta temporaneamente dopo aver prodotto uno spazio non registrato di 4 secondi.
2. Il deck TAPE I continua la riproduzione nelle deck TAPE II si trova in modalità di pausa.
3. Per riprendere la duplicazione agire di nuovo sul tasto PAUSE del deck TAPE II.

Usando esta funzione di duplicazione, quando il nastro più corto giunge alla fine della propria corsa, si arresta momentaneamente sino a quandoanche l'alto nastro giunge al proprio termine. A questo punto entrambi i nastri, contemporaneamente, invertono la direzione di avanzamento in modo automatico, passando al lato opposto, e riprendono, rispettivamente, la riproduzione e la copia.

Se il nastro del deck TAPE I è più corto di quello del deck TAPE II:

1. Quando il nastro del deck TAPE I giunge al termine del lato "A" si arresta e quello contentuto nel deck TAPE II passa alla modalità di "inserimento di uno spazio non registrato".
2. Quando il nastro TAPE II giunge al termine, la direzione di movimento di entrambi i nastri TAPE I e TAPE II viene automaticamente e simultaneamente invertita. Il nastro TAPE I riprende la riproduzione (in senso inverso) ed il nastro TAPE II riprende a registrar.
3. Quando il nastro TAPE I giunge al termine del lato "B", entrambi i nastri TAPE I e Il si arrestano contemporaneamente.

Se il nastro del deck TAPE I è più lungo di quello del deck TAPE II:

1. Quando il nastro del deck TAPE Il giunge al termine del lato "A" si arresta e il deck TAPE I passa alla modalità di pausa della registrazione, nelle il nastro TAPE I continua la riproduzione.
2. Quando il nastro TAPE I giunge al termine, il deck TAPE I inizia la riproduzione in senso inverno e il deck TAPE II inizia la registrazione.
3. Quando il nastro TAPE Il giunge al termine del lato "B" entrambi i deck TAPE I e II si arrestano contemporaneamente.

1 Inserire nel vano portacassette del TAPE I la cassetta che si vuole copiare e nel vano del TAPE II quella sulla quale si vuole effettuare la duplicazione.

2 Disporre l'interruttore REV MODE sulla posizione ad andata e ritorno (—).

Controllare la direzione di movimento di entrambi i deck.

Se sul quadrante è presente l'indicazione di direzione opposa («), agire sul tasto PAUSE e poi subito dopo sul tasto di riproduzione nella direzione in avanti (▶). Ricordarsi poi di premere il tasto di arresto (■) per disattivare la modalità di pausa.

• Fare attenzione a non agire sul tasto di riproduzione la cui freccia punta nella stessa direzione della freccia visualizzata sul quadrante. Cosi facendo si avvierebbe la riproduzione.
• Non è necessario procedere alla regolazione del livello di registrazione o all'attivazione o meno delsystema Dolby NR, perché entrambe queste predispositionsi dipendono da quando più predisporto a suo tempo sul nastro che orafunge da sorgente.

4 Agire sul tasto SYNC REV.

Sul quadrante compare l'indicazione SYNC REV.

• Il tasto SYNC REV non è operativo se la modalità di inversionione si trovava predisposta su una qualiasi posizione diversa da , o se la direzione di movimento di entrambi i nastri non si trovava impostata nella direzione in avanti () .

Per avviare la duplicazione agire su uno dei due tasti DUB START.

Per la duplicazione a velocità normale agire sul tasto NORMAL.

Per la duplicazione ad alta velocità agire sul tasting HIGH.

Ad alla velocità la copia viene effettuata a velocità circa doppià di quella normale. Per una migliorare qualità audio si consiglia di effettuare la copia a velocità normale.

Nel corso della duplicazione, una delle dueindicazioni NORM DUB o HIGH DUB si illuminano sul quadrante in modo continuo.

• Nel corso della duplicazione a velocità normale sono operativi solamente i seguenti tasti:

Deck TAPE I: Tasto di arresto (■)

Deck TAPE II: Tasti PAUSE, REC MUTE e di arresto (■)

Nel corso della duplicazione ad alta velocità l'uno tasto operativo è quello di arresto (■).

• Premendo il tasto di arresto (■) di uno dei due deck si ottiene l'arresto immediato di entrambi i nastri.
• Entrambi i tasti DUB START dei due deck non sono funzionare immediamente dopo la fine delle operazioni di avanzamento veloce o di riavolgimento del nastro sino alla fine. Attendere almeno 5 secondi prima di agire sul tasto.
• Nel corso della duplicazione il dato di modifica dell'altezza del suono non è operativo.
• Per la duplicazione, la regolazione del livello di registrazione non è necessaria, perché tale livello è automaticamente quello del nastro di origine. Pertanto, although the commando REC LEVEL, sua prima sa è molto inizio della copia, non si ottiene alcun effetto.
• Se, nel corso della duplicazione ad alta velocità, nelle vicinanze di quello apparecchio si trovato un tevisore acceso, dei disturbi ed interferenze ad alta frequenza possono venire registrati sul nastro. Per evitare quello inconveniente, spegnere il tevisore, o effettuire la copia a velocità normale.

Collegando alsystema audio un timer (comunamente disponibile in commercio) diviene possibile svegliarsi al suono della propria cassetta favorita, o avviare la registrazione ad un dato momento predesignato.

Per i collegamenti dei componenti audio vindere l'illustrazione seguente.

Presa di corrente alternata di rete

Sorgente audio (per avviare una registrazione a mezzo timer alla radio, provedere anzitutto a sintonizzato la radio come desiderato)

Amplificatore (disporre i selettori di ingresso e di uscita, e gli altri comandi, nelle posizioni appropriate)

Direzione del segnale

Questo deck per cassette

Riproducione a mezzo timer

1. Collegare sia quello appearecchio sia ilsystema stereo utilizzato ad un timer ad uso audio, comunamente disponibile in commercio.
2. Portare su ON gli interruptori di accensione di tutti i componenti.
3. Inserire in uno dei due deck la cassetta che si vuole ascoltare.

4. Si possonoanche insertere cassette in entrambi i deck. In tal caso inizia per prima la riproduzione della cassetta contentata nel deck TAPE I.

5. Predisporre l'interruttore REV MODE sulla posizione desiderata.

6. Per fare in modo che i due deck eseguano la riproduzione in modo continuo uno dopo l'altro, disporre l'interruttore REV MODE sulla posizione (CONT PLAY).

7. Predisporre come desiderato l'interruttore DOLBY NR.
8. Portare l'interruttore TIMER di quello apparecchio sulla posizione PLAY.
9. Predisporre sul timer le ore alle quali si vuole che la riproduzione inizi (accensione dell'apparecchio) e termini (spegnimento dell'apparecchio). Al termine di esta regolazione spegnere tutti i componenti.

All'ora prevista tutti i componenti si accendono automaticamente e la riproduzione ha inizio.

• La riproduzione haanche inizio automaticamente semplicamente agenda sul tasto POWER del deck. Quando non si fa uso del timer portare l'interrottore TIMER sulla posizione OFF.
• La riproduzione ha sempre inizio dal lato "A".

Registrazione a mezzo timer

Esempio: registrazione di un programma radio

1. Collegare sia quello appearecchio sua ilsystema stereo utilizzato ad un timer ad uso audio, comunamente disponibile in commercio.
2. Portare su ON gli interruptori di accensione di tutti i componenti.
3. Inserire in uno dei due deck TAPE I o II (o in entrambi, se vuole registrarare in modo continuo) la cassetta sulla quale si vuole registrarare.
4. Predisporre l'interruttore REV MODE sulla posizione desiderata.
5. Per fare in modo che i due deck eseguano la registrazione in modo continuo uno dopo l'altro, disporre l'interrottore REV MODE sulla posizione (CONT PLAY).
6. Predisporre come desiderato l'interruttore DOLBY NR.
7. Sintonizzarsi sulla stazione radio che si vuole registrar.
8. Agire sul tasto RECORD del deck sul quale si vuole registrar, per predisporto in modalità di pausa della registrazione.
9. Regolare opportunistamente il livello di registrazione.
10. Portare l'interruttore TIMER di quello apparecchio sulla posizione REC.
11. Predisporre sul timer le ore alle quali si vuole che la registrazione inizi (accensione dell'apparecchio) e termini (spegnimento dell'apparecchio). Al termine di esta regolazione spegnere tutti i componenti.

All'ora prevista tutti i componenti si accendono automaticamente e la registrazione ha inizio.

• La registrazione haanche inizio automaticamente semplicamente agenda sul tasto POWER del deck. Quando non si fa uso del timer, ricordarsi di portare l'interruttore TIMER sulla posizione OFF, per evitare l'accidentale cancellazione del nastro che si trova nell'apparecchio.
• La registrazione ha sempre inizio dal lato "A".

Se si pensa che qualcosa non funzioni a dovere in quello apparecchio, effettuare i controlli indicati qui di seguito prima di rivolgersi ad un centro di servizio. Alle volte il problema può risiedere in un'alto componente del complesso audio. Controllare attendamente tutti i componenti.

Se il problema non può essere risolto con le semplici soluzioni proposte qui di seguito rivolgersi ad un centro di servizio TEAC autorizzato, o al negotio presso il quale era stato effettuato l'acquisto.

Non si riesce ad accendere l'apparecchio.

Controllare il collegamento del cavo di alimentazione a corrente alternata di rete. Verificare che la presa di corrente di rete non sia una presa comanda da un interrottore e che, nel caso in cui lo sia, l'interruttore sia acceso,cioe la presa si trovi tutto tensione.Per controllare se la presa è in tensione (cioe,se vi è corrente) provare ad inserirvi un quale semplice appearecchio elettrico,ad esempio una lampada o un ventilatore,e vedere se funzionano.

Nessun suono

Controllare i collegamenti all'amplificatore.
Controllare le varie predispositionsi (livelli, ingressi, uscite, ecc.) dell'amplificatore.

II telecomando non funziona.

Controllare che il deck sia stato acceso.
→ Se le batterie del telecomando sono esaurite devono essere sostituite entrambe.
Se ci sono degli ostacoli fra il telecomando e l'apparecchio eliminarli. Puntare il telecomando in direzione del sensore dei raggi infrarossi ubicato sull'apparecchio, e ad una distance non superiore a 5 metri.
Se il sensore dei raggi infrarossi dell'apparecchio si trova esposto alla luce del sole o ad una sorgente luminosa molto intensa, il telecomando potrebbe non funzionare correttamente. In tal caso far funzionare l'apparecchio per mezzo dei tasti ubicati sull'apparecchio stesso.

Riproduzione disturbata

Tenersi Iontani da apparecchi che generano campi magnetici, quali TV o fornì a microonde.

I tasti di lavoro del movimento non funzionano

Se non ci sono cassette nei deck provvedere all'insertimento.
Se ci sono già cassette inserte, estrarle e provvedere a reinseririle.

Il vano portacassette non si chiude.

La cassetta non è stata inserita correttamente. Estrarla e reinserirla.

Qualità sonora scadente

Pulire le testine.
Verificare che l'interruttore del sistema Dolby NR si trovi sulla stessa posizione utilizzata per la registrazione.

Non si riesce a registrar

Se le linguette della cassetta per la protezione delle cancellazioni accidentali erano state spezzate, provedere a coprirne il foro con del nastro adesivo.
Controllare i collegamenti all'amplificatore edagli appearecchi sorgente.
Disporre correttamente i selettori degli ingressi e delle uscite.
Controllare il livello di registrazione.

La riproduzione sembra relativamente lenta o veloc.

Controllare la predisposizione del lavoro dell'altezza sonora.

La direzione di movimento del nastro non cambia automaticamente.

Posizione l'interruttore REV MODE su o
Se l'interruttore REV MODE si trova sulla posizione avviare la riproduzione del nastro dal lato rivolto verso se stessi (lato "A").

Non si riesce ad effettuare la duplicazione con sincerzonizzazione all'inverso.

Portare l'interruttore REV MODE sulla posizione
Inserire le cassette in entrambi i deck.
Disporre la direzione di movimento in avanti (▶) per entrambi i deck.

Non si riesce ad effettuare la riproduzione o la registrazione continua.

Portare l'interruttre REV MODE sulla posizione
Inserire le cassette in entrambi i deck
Per effettuare una registrazione continua avviare per primo il deck TAPE I.

Questo deck a cassette funzione grazie ad un delicato microcomputer, ed in certi casi, quando, il deck potrebbe non funzionare come dovuto a causa di disturbi o interferenze esterne sul computer. Di solito questo gener di problemi cui essere risolto spegnendo l'apparecchio, attendendo per almeno 1 minuto e riaccendolo.

Se la superficie del deck risultta sporca, pulirla strofinandola con un panno morbido, asciutto e pulito. In caso di sporco particolarmente ostinato usare un panno bagnato in una soluzione debolmente detergente, bagnare poi un ultro panno in acqua semplice, strizzarlo bene, ed uso per ripulire la superficie, togliendo agli traccia del detergente.

Evitare che l'apparecchio rimanga per lunghi periodi di tempo a fatto di gomma o prodotti di plastica o vinile, che possono degradare danneggiando la superficie dell'apparecchio.

Non far mai uso di agenti per pulizia altamente volatili quali solventi, benzina o alcool, che possono danneggiare gravamente le rifiniture della superficie dell'apparecchio.

AVVERTENZA:

Per sicurezza, staccare sempre il cavo di alimentazione prima di effettuare qualsiassi genere di manutenzione dell'apparecchio.

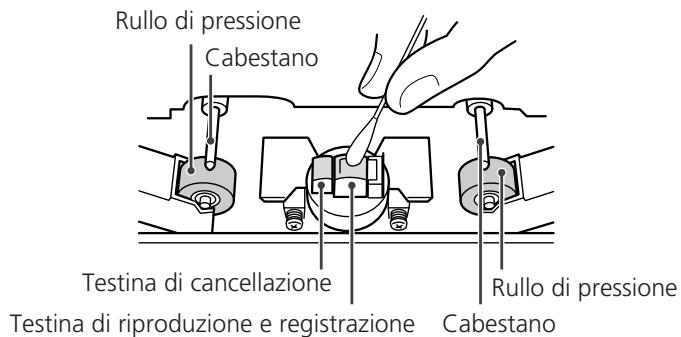

Pulizia delle testine

Se la sezione delle testine risulta sporca, la qualità della registrazione subisce un deterioramento, con seguente scadimentoanche della qualità della riproduzione, o "salti" nel suono. Inoltre, nel caso in cui il cammino di avanzamento risulti sporco, il nastro più facilemente rinanere impigliato nelle parti rotanti. Si consiglia quindi di provvedere periodicamente,gni circa 10 ore di uso, alla pulizia delle testine, dei rulli di pressione e dei cabestani,utilizzando un bastoncino con batuffolo di cotone (reperibile in commercio), e un appropriato liquido per pulizia.

NOTA:

Non effettuare registrazioni o riproduzioni nelle percorso del nastro risultata ancora umido con liquido per pulizia, perchécisiono cui causare l'inceppamento del nastro, o altre forme di intasamento.

Smaltimento di appearecchi usati

1. Quando questo significato con il bidone della spazzatura attraversato da una croce viene apposto su un prodotto significica che questo è conforme alle direttive Europe 2002/96/EC.

1. Tutti i prodotti elettrici ed elettronici devono essere smaltiti separamente dagli altri tramite canali specifici indicate nelle autorità Comunali locali.
2. Per ottener le necessarie informazioni relative allo smaltimento dei Vostri apparecchi elettrici usati Vi invitiamo a contattare gli uffici Comunali a cui preposti od il Rivenditore ove avete appena acquistato quello prodotto.

Sistema di piste 4 piste, 2 canali stereo

Testine . 1 testina per registrazione e riproduzione (per ciascun deck)

1 testina di cancellazione (per ciascun deck)

Velocità del nastro 4,8 cm/sec

9,5 cm/sec (per la modalità di duplicazione ad alta velocità)

Comando dell'altezza ± 10% (± 2%)

Tempo di avvolgimento velocce circa 110 sec (per nastri tipo C-60)

Motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . un servomotore a corrente continua (per il cabestano)

Miagoli ed oscillazioni 0,09% (misurazione WRMS) ±0,1%

Risposta in frequenza (generale)

Nastro di metallo (Tipio IV, solo riproduzione): 30 Hz a 19 kHz

Nastro al cromo (Tipoi II) . da 30Hz a 18 kHz

Nastro normale (Tip1): da 30Hz a 17 kHz

Rapporto segnale/rumore (medio)

59 dB (conistema Dolby NR disattivato; livello di registrazione nominale)

69 dB (conistema Dolby NR attenuato; misurazione con tipo CCIR-ARM)

Ingresso del linea (presa RCA) . . . . 100 mV (con impedenza di ingresso di 50 kΩ)

Ingresso del microfono (presa mono 6,3 mm)

0,38 mV (con impedenza di ingresso di 200 kΩ)

Uscita di linea (presa RCA) . . . . 0,46 V (con impedenza di carico di 50 kΩ, o più)

Uscita per la cuffia (presa stereo 6,3 mm) 0,95 mW, a 8 Ω

Alimentazione

Modello USA/Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Modello d'esportazione generale . . . . corrente alternata 120/230 V, 50-60 Hz

Modello Europa . corrente alternata a 230 V, 50 Hz

Consumo 22W

Dimensioni (comprese le parti sporgenti) 435 (largh.) x 127 (alt.) x 292 (prof.) mm

Peso: 4,0 kg

Accessor di serie

Un telecomando (RC-615A)

Due batterie per il telecomando (tip "AA")

Un manuale di istruzioni

Una_schedi garanzia

Due cavi stereo tipo RCA

• Le illustrazioni riportate nel manuale sono differire leggermente alla realtà del modello.

• Le specifiche tecniche e l'aspetto esterno possono subire modifiche sanza preavviso, e alla cun obbligo da parte del fabbricante.

Inhoudsopgave
