MANUALE UTENTE B&W ASW 3000 B&W

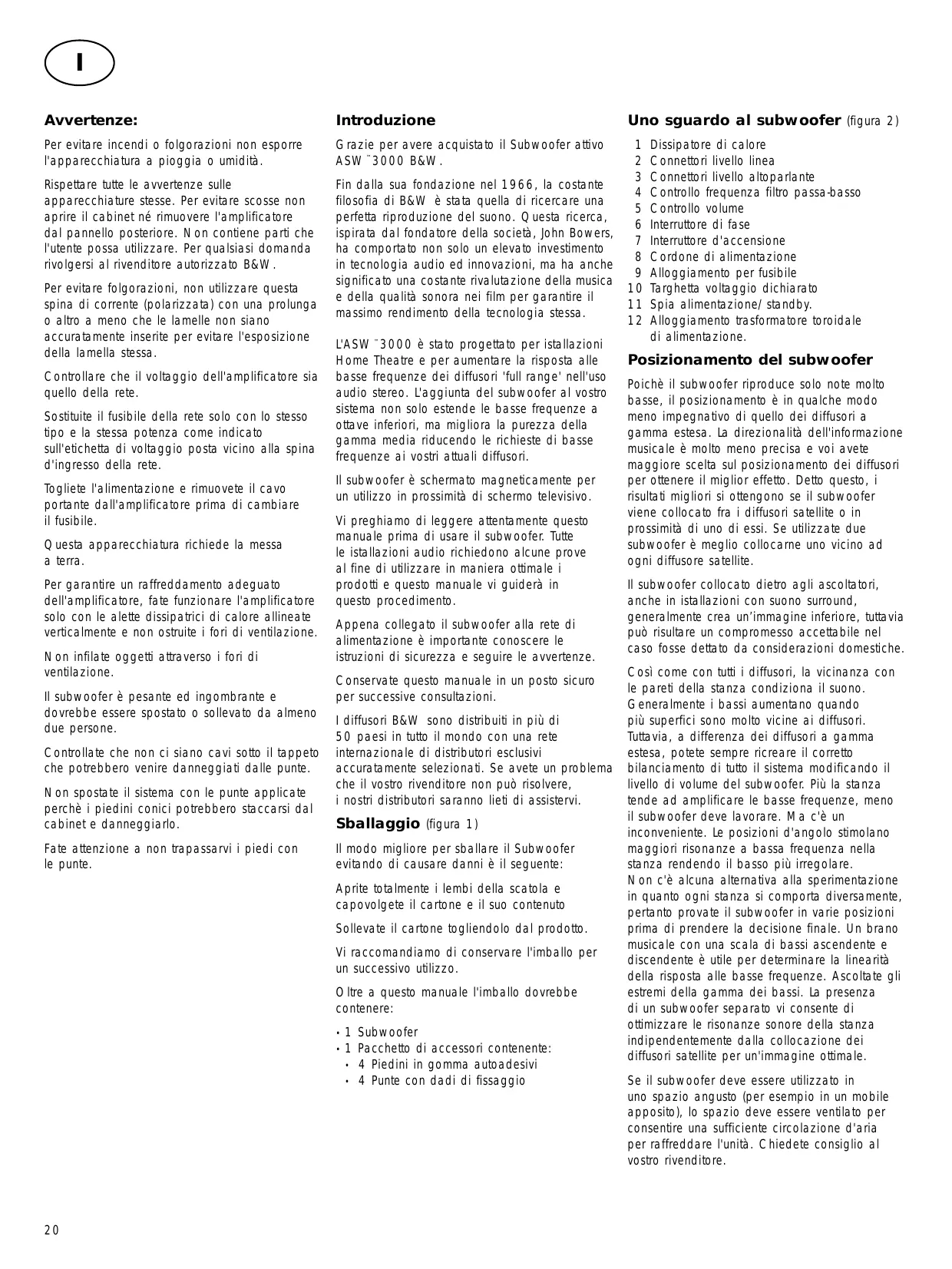

Uno sguardo al subwoofer (figura 2)

Per evitare incendi o folgorazioni non esporre l'apparecchiatura a pioggia o umidità.

Grazie per avere acquistato il Subwoofer attivo ASW™3000 B&W.

Rispettare tutte le avvertenze sulle apparecchiature stesse. Per evitare scosse non aprire il cabinet né rimuovere l'amplificatore dal pannello posteriore. Non contiene parti che l'utente possa utilizzare. Per qualsiasi domanda rivolgersi al rivenditore autorizzato B&W.

Fin dalla sua fondazione nel 1966, la costante filosofia di B&W è stata quella di ricercare una perfetta riproduzione del suono. Questa ricerca, ispirata dal fondatore della società, John Bowers, ha comportato non solo un elevato investimento in tecnologia audio ed innovazioni, ma ha anche significato una costante rivalutazione della musica e della qualità sonora nei film per garantire il massimo rendimento della tecnologia stessa.

1 2 3 4 5 6 7 8 9 10 11 12

Per evitare folgorazioni, non utilizzare questa spina di corrente (polarizzata) con una prolunga o altro a meno che le lamelle non siano accuratamente inserite per evitare l'esposizione della lamella stessa. Controllare che il voltaggio dell'amplificatore sia quello della rete. Sostituite il fusibile della rete solo con lo stesso tipo e la stessa potenza come indicato sull'etichetta di voltaggio posta vicino alla spina d'ingresso della rete. Togliete l'alimentazione e rimuovete il cavo portante dall'amplificatore prima di cambiare il fusibile. Questa apparecchiatura richiede la messa a terra. Per garantire un raffreddamento adeguato dell'amplificatore, fate funzionare l'amplificatore solo con le alette dissipatrici di calore allineate verticalmente e non ostruite i fori di ventilazione. Non infilate oggetti attraverso i fori di ventilazione. Il subwoofer è pesante ed ingombrante e dovrebbe essere spostato o sollevato da almeno due persone. Controllate che non ci siano cavi sotto il tappeto che potrebbero venire danneggiati dalle punte. Non spostate il sistema con le punte applicate perchè i piedini conici potrebbero staccarsi dal cabinet e danneggiarlo. Fate attenzione a non trapassarvi i piedi con le punte.

L'ASW™3000 è stato progettato per istallazioni Home Theatre e per aumentare la risposta alle basse frequenze dei diffusori 'full range' nell'uso audio stereo. L'aggiunta del subwoofer al vostro sistema non solo estende le basse frequenze a ottave inferiori, ma migliora la purezza della gamma media riducendo le richieste di basse frequenze ai vostri attuali diffusori. Il subwoofer è schermato magneticamente per un utilizzo in prossimità di schermo televisivo. Vi preghiamo di leggere attentamente questo manuale prima di usare il subwoofer. Tutte le istallazioni audio richiedono alcune prove al fine di utilizzare in maniera ottimale i prodotti e questo manuale vi guiderà in questo procedimento. Appena collegato il subwoofer alla rete di alimentazione è importante conoscere le istruzioni di sicurezza e seguire le avvertenze. Conservate questo manuale in un posto sicuro per successive consultazioni. I diffusori B&W sono distribuiti in più di 50 paesi in tutto il mondo con una rete internazionale di distributori esclusivi accuratamente selezionati. Se avete un problema che il vostro rivenditore non può risolvere, i nostri distributori saranno lieti di assistervi.

Sballaggio (figura 1) Il modo migliore per sballare il Subwoofer evitando di causare danni è il seguente: Aprite totalmente i lembi della scatola e capovolgete il cartone e il suo contenuto Sollevate il cartone togliendolo dal prodotto. Vi raccomandiamo di conservare l'imballo per un successivo utilizzo. Oltre a questo manuale l'imballo dovrebbe contenere: • •

1 Subwoofer 1 Pacchetto di accessori contenente: • 4 Piedini in gomma autoadesivi • 4 Punte con dadi di fissaggio

Dissipatore di calore Connettori livello linea Connettori livello altoparlante Controllo frequenza filtro passa-basso Controllo volume Interruttore di fase Interruttore d'accensione Cordone di alimentazione Alloggiamento per fusibile Targhetta voltaggio dichiarato Spia alimentazione/standby. Alloggiamento trasformatore toroidale di alimentazione.

Posizionamento del subwoofer Poichè il subwoofer riproduce solo note molto basse, il posizionamento è in qualche modo meno impegnativo di quello dei diffusori a gamma estesa. La direzionalità dell'informazione musicale è molto meno precisa e voi avete maggiore scelta sul posizionamento dei diffusori per ottenere il miglior effetto. Detto questo, i risultati migliori si ottengono se il subwoofer viene collocato fra i diffusori satellite o in prossimità di uno di essi. Se utilizzate due subwoofer è meglio collocarne uno vicino ad ogni diffusore satellite. Il subwoofer collocato dietro agli ascoltatori, anche in istallazioni con suono surround, generalmente crea un’immagine inferiore, tuttavia può risultare un compromesso accettabile nel caso fosse dettato da considerazioni domestiche. Così come con tutti i diffusori, la vicinanza con le pareti della stanza condiziona il suono. Generalmente i bassi aumentano quando più superfici sono molto vicine ai diffusori. Tuttavia, a differenza dei diffusori a gamma estesa, potete sempre ricreare il corretto bilanciamento di tutto il sistema modificando il livello di volume del subwoofer. Più la stanza tende ad amplificare le basse frequenze, meno il subwoofer deve lavorare. Ma c'è un inconveniente. Le posizioni d'angolo stimolano maggiori risonanze a bassa frequenza nella stanza rendendo il basso più irregolare. Non c'è alcuna alternativa alla sperimentazione in quanto ogni stanza si comporta diversamente, pertanto provate il subwoofer in varie posizioni prima di prendere la decisione finale. Un brano musicale con una scala di bassi ascendente e discendente è utile per determinare la linearità della risposta alle basse frequenze. Ascoltate gli estremi della gamma dei bassi. La presenza di un subwoofer separato vi consente di ottimizzare le risonanze sonore della stanza indipendentemente dalla collocazione dei diffusori satellite per un'immagine ottimale. Se il subwoofer deve essere utilizzato in uno spazio angusto (per esempio in un mobile apposito), lo spazio deve essere ventilato per consentire una sufficiente circolazione d'aria per raffreddare l'unità. Chiedete consiglio al vostro rivenditore.

Se il subwoofer deve essere collocato su una moquette, avvitate le punte sui piedini conici. Le punte trapassano la trama del tappeto fornendo un solido sostegno direttamente sulla superficie del pavimento senza rompere la trama. Quando sistemate le punte, avvitate prima completamente i dadi alle punte, poi avvitate le punte saldamente ai piedini conici. Se l'unità oscilla allentate le due punte opposte che sporgono fino a che il sostegno è stabile poi riavvitate i dadi ai piedini conici. Se l'unità deve essere collocata su una superficie delicata sistemate i quattro cuscinetti in gomma al posto delle punte.

Applicazione: Stereo Audio. •

Impianto: a Uno o più subwoofer con uscita combinata in un unico segnale mono. Collegamenti: fig. 7 b Due subwoofer con segnali separati destro e sinistro. Collegamenti: fig. 8 •

La funzione del subwoofer è quella di ricevere segnali dalla catena di amplificazione e, dove necessario, suddividere il segnale in frequenze più basse e frequenze più alte ed inviare queste ultime ai diffusori satellite. Gli ingressi del canale destro e sinistro possono essere uniti in un unico segnale mono alle bassissime frequenze e inviato all'unità subwoofer se necessario.

Preamplificatore e finale di potenza integrato. Impianto: a Uno o più subwoofer con uscita combinata in un unico segnale mono. Collegamenti: fig. 9 b Due subwoofer con segnali separati destro e sinistro. Collegamenti: fig. 10

Collegamenti elettrici Scollegate tutto l'impianto audio dalla rete di alimentazione fino a che i collegamenti di segnale sono stati effettuati e controllati. Ciò evita il rischio di danni mentre i collegamenti vengono effettuati o che questi possano essere interrotti.

Preamplificatore e finale di potenza separato.

Istallazioni con piu' subwoofer •

Utilizzare più di un'unità in un'istallazione può migliorare le prestazioni nei seguenti modi:

Mantenere la separazione stereo alle frequenze più basse.

Adattarsi a stanze d'ascolto di dimensioni più vaste.

Consentire un elevato livello sonoro di uscita spesso indispensabile per riprodurre in modo efficace gli effetti speciali nelle applicazioni home theater. Attenuare gli effetti delle risonanze della stanza alle basse frequenze

I preamplificatori THX® ed alcuni decoder per home theater hanno incorporati i propri circuiti di filtro e i filtri del subwoofer possono essere bypassati se richiesto.

Se usate due subwoofer in un impianto stereo, la separazione stereo migliora se ogni canale ha il suo subwoofer purchè ognuno sia collocato vicino al diffusore satellite principale.

Il subwoofer può ricevere ed inviare sia segnali di livello linea attraverso le prese RCA Phono che segnali di livello altoparlanti attraverso morsetti da 4 mm collocati sul pannello posteriore offrendo così una flessibilità di metodi di collegamento. Tuttavia, non dovete combinare collegamenti di livello linea e livello altoparlante nella stessa istallazione. Se potete scegliere fra un collegamento di livello linea e uno di livello altoparlante, preferite il livello linea.

Se i diffusori non sono collocati in modo ideale, o state utilizzando un'uscita dedicata per il subwoofer da un decoder, collegate il secondo subwoofer al primo. Se avete un decoder utilizzate solo un canale d'ingresso. Per un impianto audio a due canali dovrebbero essere utilizzati entrambi i canali d'ingresso.

Utilizzate questa tabella per selezionare il metodo corretto di collegamento per il vostro impianto: Applicazione: Home Theater. •

Decoder con amplificatore separato. Impianto: a Con uscita subwoofer. Collegamenti: fig. 3 b Senza uscita subwoofer. Collegamenti: fig. 4

Controllate accuratamente i collegamenti Prima di ascoltare la qualità sonora della vostra nuova istallazione e di metterla a punto controllate accuratamente i collegamenti. Troppo spesso gli utenti si lamentano di non riuscire ad ottenere un suono decente nonostante regolino i controlli per poi scoprire che qualche collegamento è stato effettuato male. Assicuratevi che: •

La fase sia corretta – non ci dovrebbero essere collegamenti da positivo a negativo (questo solamente per le interconnessioni a livello altoparlanti). Se qualcosa è fuori fase potete notare un suono confuso con un'immagine imprecisa e fluttuante, una mancanza di basse frequenze o una combinazione delle due.

ll canale destro e quello sinistro non siano invertiti – Questo può produrre come risultato, per esempio, che l'orchestra si trovi nella posizione opposta o, ancor peggio, che i suoni nel vostro sistema home theater vadano nella direzione opposta all'azione sullo schermo.

Decoder con amplificatore integrato. Impianto: a Con uscita subwoofer. Collegamenti: fig. 5 b Senza uscita subwoofer. Collegamenti: fig. 6

Accensione e spegnimento Vi raccomandiamo di accendere il subwoofer prima che qualsiasi amplificatore di potenza riceva segnali dal subwoofer. Allo stesso modo quando lo spegnete disinserite il subwoofer per ultimo. Alla prima accensione del subwoofer l'amplificatore entra in modo standby e la spia sopra l'interruttore diventa gialla. Quando viene identificato un segnale d'ingresso, l'amplificatore automaticamente diventa attivo e la spia si illumina di verde. Dopo circa cinque minuti, in assenza di segnale d'ingresso, l'amplificatore automaticamente ritorna in standby.

Regolazione dei controlli sul subwoofer Ci sono tre controlli da prendere in considerazione: •

Frequenza di filtro PASSA/BASSO

INTERRUTTORE Di FASE Le regolazioni ottimali dipendono dall'altra apparecchiatura usata con il subwoofer. se utilizzate più di un subwoofer, assicuratevi che i controlli su entrambi siano uguali. Utilizzo con unità di controllo THX® (comprese le unità di controllo THX® posizionate in modo non-THX ®)

L’ASW™3000 non è un componente con qualifica THX®, ma può essere utilizzato con un preamplificatore THX® se si vuole. •

Ponete il filtro PASSA-BASSO al massimo.

Spostate il controllo Volume in posizione media (ore 12) (questo è un livello preselezionato standard THX®).

Spostate l'interruttore Fase inizialmente su O° poi consultate il paragrafo successivo sulla perfetta messa a punto.

Assicuratevi che la funzione subwoofer sull'unità di controllo THX® sia abilitata. In questa configurazione tutti i filtri e le regolazioni di livello necessarie al subwoofer in tutti i modi risultano inseriti. Per la calibrazione di livello, il test di rumore interno e i controlli di livello di canali dovrebbero essere usati. In tutti i casi i livelli dovrebbero essere regolati in modo tale da ottenere 75 dB di pressione sonora (pesato C) nella posiziona d'ascolto dal segnale test di rumore interno dell'unità di controllo.– Fate riferimento al manuale della vostra unità per maggiori dettagli come ad esempio la regolazione dei livelli. Misuratori di livello sonoro poco costosi sono facilmente reperibili presso i negozi di elettronica e dovrebbero essere usati per regolare accuratamente i livelli.

Utilizzo con altri decoder home theater

il decoder ha un'uscita dedicata per il subwoofer e un filtro interno passa-basso per il subwoofer che ha una pendenza del iI ordine (12 dB/ottava) o maggiore, ponete l'interruttore mode in posizione THX® Diversamente posizionatelo su AUDIO.

Spostate il controllo volume inizialmente in posizione centrale (ore 12) poi considerate la sezione successiva sulla messa a punto.

Posizionate il commutatore di fase inizialmente a 0°, poi leggete la sezione successiva sulla messa a punto.

Utilizzo impianto stereo •

Ponete inizialmente il filtro passa-basso a 80 Hz poi consultate la sezione successiva sulla messa a punto.

Mettete il controllo volume inizialmente in posizione centrale (ore 12), poi consultate la sezione successiva sulla messa a punto.

Mettete l'interruttore di fase inizialmente a 0°, poi consultate la sezione successiva sulla messa a punto.

Suggerimenti per una perfetta messa a punto Le regolazioni ottimali del commutatore di fase e della frequenza del filtro PASSA/BASSO sono correlate e dipendono anche dalla caratteristica di taglio alle basse frequenze dei diffusori satellite e dalle relative posizioni di tutti i diffusori dell'impianto. Anche in un'istallaziione THX , dove le caratteristiche dei componenti separati sono accuratamente specificate, il modo in cui le uscite del subwoofer e dei diffusori anteriori si combinano può essere compromesso se non sono approssimativamente tutti alla stessa distanza dagli ascoltatori. Poichè la differenza tra la distanza dell'ascoltatore dal subwoofer e la distanza dello stesso dal diffusore anteriore diventa un multiplo approssimato della metà della lunghezza d'onda alla frequenza di crossover, l'uscita del subwoofer tenderà ad essere fuori fase ed eliminerà quella frequenza dai diffusori anteriori, sopra un'ampiezza di banda di una o due ottave. Alla frequenza di crossover THX® di 80 Hz. La lunghezza d'onda è di 4,26 m e se la differenza della distanza è tra 1/4 e 3/4 della lunghezza d'onda (1,1m – 3,2 m) le uscite tenderanno ad eliminarsi in quella parte della frequenza di crossover. Questo può essere corretto spostando l'interruttore di fase su 180°. ®

Ciò troverà conferma con l'ascolto di un brano musicale con un ricco contenuto di basse frequenze. Il corretto posizionamento del commutatore di fase produrrà un suono più corposo. Collocate il sistema nella posizione preferita ed ascoltate alcuni brani con un ricco contenuto di basse frequenze. La regolazione ottimale della frequenza di taglio passa-basso dipende da diverse variabili – la risposta ai bassi e la potenza di pilotaggio dei diffusori satellite, il numero dei subwoofer utilizzati e la loro posizione rispetto ai diffusori. La gamma degli 80-90 Hz è un buon punto di partenza per il filtro passa-basso. A meno che non vengano utilizzati due subwoofer per garantire un'informazione musicale separata nei canali destro e sinistro, e questi sono collocati vicino ai diffusori principali, l'utilizzo di una frequenza di taglio più alta può alterare l'immagine stereo e dovrebbe essere presa in considerazione solo nel caso in cui la risposta sui bassi dei diffusori satellite fosse particolarmente limitata. Ad ogni regolazione della frequenza di taglio ascoltate con il commutatore di fase in entrambe le posizioni. Quella corretta vi darà il basso più corposo e questo dipenderà dalle caratteristiche di risposta alle basse frequenze dei vostri diffusori satellite e dalle relative distanze del/dei subwoofer e dei satelliti dall'ascoltatore. Quando utilizzate più di un subwoofer, assicuratevi che ognuno di essi abbia i commutatori di fase e di frequenza di taglio nella stessa posizione. Se in un qualsiasi momento fate dei cambiamenti all'amplificazione dell'impianto come i collegamenti da livello altoparlanti a livello linea al subwoofer, è consigliabile controllare ancora la commutazione di fase dato che le caratteristiche di fase del filtro passa-alto sono differenti tra il livello altoparlanti e il livello linea del subwoofer. Regolate il loudness del subwoofer rispetto ai diffusori satellite a vostro piacimento. Usate un'ampia varietà di brani per trovare una regolazione ottimale. Se un pezzo musicale ad un livello di regolazione ha un suono eccezionale, un altro brano allo stesso livello di loudness può risultare eccessivamente potente. Ascoltate a livelli realistici poichè la percezione del bilanciamento varia in funzione del livello sonoro.

Se avete problemi di bassi eccessivi – se alcune note basse sono esuberanti più di altre, probabilmente avete prolemi di interfaccia con l'ambiente d'ascolto ed è consigliabile intervenire sul posizionamento del subwoofer. Quelli che possono sembrare piccoli spostamenti circa 15cm – possono avere effetti molto rilevanti sul suono. Provate ad alzare dal pavimento il subwoofer spostandolo anche dai lati. L'utilizzo di più subwoofer può attenuare gli effetti delle risonanze della stanza poichè ogni subwoofer tenderà a stimolare risonanze a frequenze diverse. Se modificate in modo considerevole le distanze relative fra i subwoofer e i diffusori satellite e gli ascoltatori, ridefinite la regolazione della fase. Dovreste anche verificare il livello del subwoofer (utilizzando sia i livelli di uscita del decoder, sia il controllo volume sull'amplificatore del subwoofer in maniera adeguata) ma solo dopo aver regolato correttamente la fase.

Manutenzione del subwoofer Il cabinet del subwoofer potrebbe essere pulito spolverandolo con un panno asciutto. Se desiderate utilizzare un prodotto spray per la pulizia, non spruzzatelo direttamente sul cabinet, ma sul panno. Rimuovete prima la griglia in modo tale che il tessuto non si macchi, facendo attenzione a non arrecare danno all'unità altoparlante. La griglia stessa può essere pulita usando una spazzola morbida. Non usate il subwoofer come un tavolo. Quando è in funzione gli oggetti lasciati sul piano superiore tendono a vibrare. In particolare, evitate il rischio che liquidi vengano versati (ad esempio bevande o vasi di fiori). Se il sistema non viene usato per parecchio tempo, scollegate il subwoofer dalla rete di alimentazione.
