MANUALE UTENTE DC988VA DEWALT

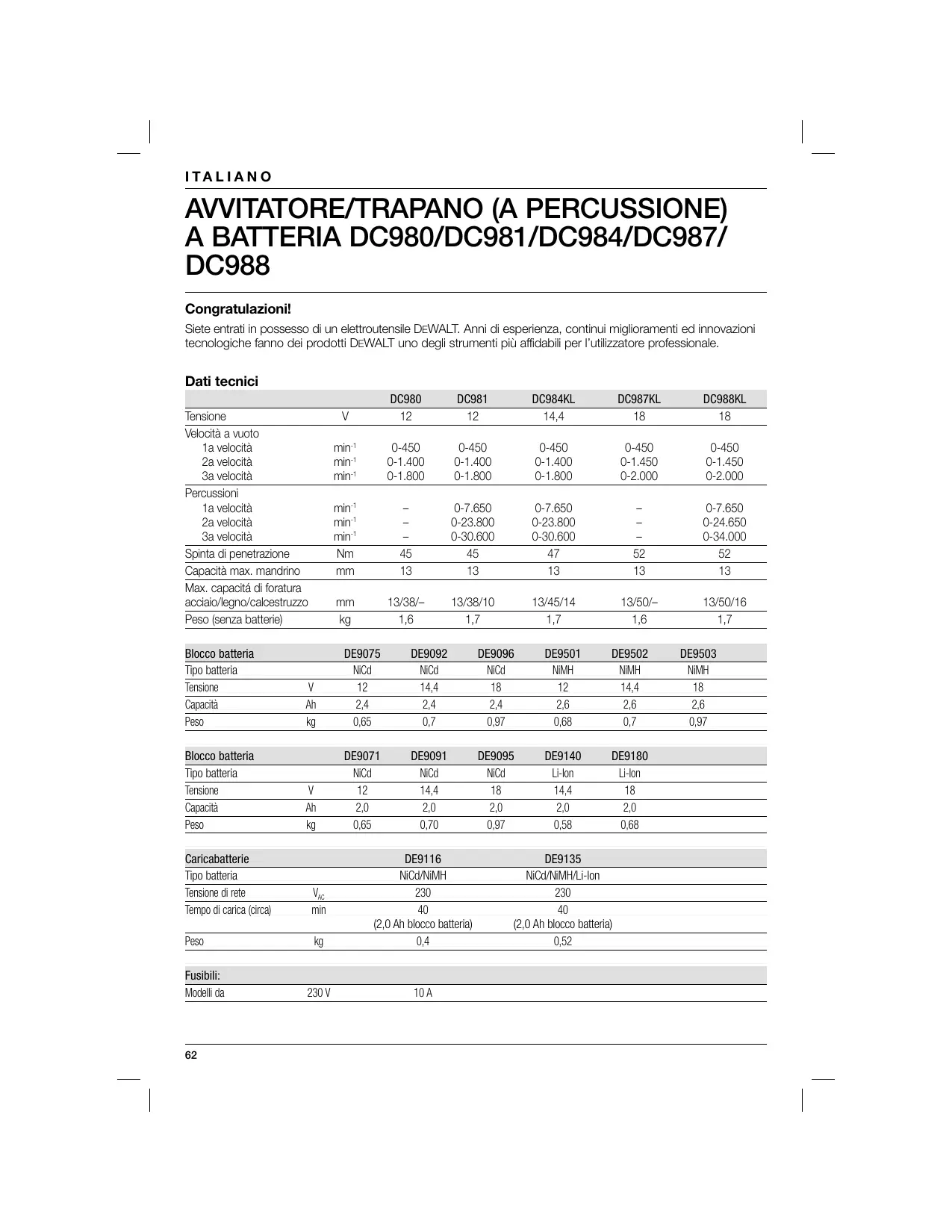

DC988 Congratulazioni! Siete entrati in possesso di un elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l’utilizzatore professionale. Dati tecnici Tensione Velocità a vuoto 1a velocità 2a velocità 3a velocità Percussioni 1a velocità 2a velocità 3a velocità Spinta di penetrazione Capacità max. mandrino Max. capacitá di foratura acciaio/legno/calcestruzzo Peso (senza batterie) Blocco batteria Tipo batteria Tensione Capacità Peso Blocco batteria Tipo batteria Tensione Capacità Peso

(2,0 Ah blocco batteria) 0,4 230 V 10 A Fusibili: Modelli da

(2,0 Ah blocco batteria) 0,52 DE9503 NiMH 2,6 0,97 I TA L I A N O LpA (rumorosità) KpA (incertezza sulla misura della rumorosità) LWA (potenza sonora) KWA (incertezza sulla misura della potenza sonora) dB(A) DC980

Valori di vibrazione totali (somma vettoriale triassiale) determinati in base allo standard EN 60745: Foratura rotativa: aH = Incertezze K: m/s² m/s²

10,7 1,5 Trapanatura di metallo: aH = Incertezze K: m/s² m/s² <2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 Avvitatura: aH = Incertezze K: m/s² m/s² <2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 l livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato con un test standard fornito in EN 60745 e può essere utilizzato per confrontare utensili fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione. AVVERTENZA: il livello di emissioni delle vibrazioni dichiarato rappresenta le applicazioni principali dell’utensile. Tuttavia, se l’utensile viene utilizzato per diverse applicazioni, con diversi accessori o non viene mantenuto adeguatamente, l’emissione delle vibrazioni può essere diversa. Ciò potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro. Una stima del livello di esposizione alle vibrazioni dovrebbe anche considerare i periodi in cui l’utensile è spento o quando è acceso ma non in funzione. Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro. Identificare misure di sicurezza addizionali per proteggere l’operatore dagli effetti delle vibrazioni, come: manutenzione dell’utensile e degli accessori, evitare il raffreddamento delle mani, organizzazione dei modelli di lavoro. Definizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli. PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata. ATTENZIONE: utilizzato senza il simbolo di allarme sicurezza indica una situazione potenzialmente pericolosa che, se non viene evitata, potrebbe risultare in danni alla proprietà. Segnala il pericolo di scosse elettriche. Segnala rischio di incendi.

I TA L I A N O Dichiarazione di conformità CE

DEWALT dichiara che i prodotti descritti sotto la dicitura “Dati tecnici” sono stati costruiti in conformità alle norme: 98/37/EEC (fino al 28 dicembre 2009), 2006/42/EC (a partire dal 29 dicembre 2009), 2004/108/EC, 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Per ulteriori informazioni, contattare DEWALT all’indirizzo qui sotto o consultare il retro del presente manuale. La responsabilità della compilazione della scheda tecnica è stata affidata al sottoscritto, il quale rende questa dichiarazione a nome di DEWALT. Horst Grossmann Vicepresidente ricerca e sviluppo DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Germania AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni. Avvertenze generali relative alla sicurezza degli elettroutensili AVVERTENZA! Leggere tutte le istruzioni e le avvertenze relative alla sicurezza La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

CONSERVARE TUTTE LE AVVERTENZE E LE

Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordless).

1) SICUREZZA DELL’AMBIENTE DI LAVORO

a) Mantenere l’ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

Non utilizzare gli elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono provocare l’accensione di polvere o fumi. Durante l’uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA DAL PUNTO DI VISTA ELETTRICO

a) Le spine dell’elettroutensile devono essere adatte alla presa di rete. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate. b) Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta. c) Non esporre gli elettroutensili alla pioggia o all’umidità. L’ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche. d) Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l’elettroutensile. Tenere il cavo al riparo da calore, olio, spigoli o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scosse elettriche aumenta. e) Durante l’uso dell’elettroutensile in ambienti esterni, utilizzare una prolunga adatta all’uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni. f) Se è inevitabile l’uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L’uso di un interruttore differenziale riduce i rischi di scosse elettriche.

3) SICUREZZA PERSONALE

a) Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali elettroutensili potrebbe provocare gravi lesioni personali. I TA L I A N O

Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L’uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti o cuffie protettive, in condizioni opportune consente di ridurre le lesioni personali. Evitare la messa in funzione non intenzionale. Assicurarsi che l’interruttore sia in posizione off prima di connettere la fonte di corrente e/o il blocco batteria e prima di afferrare o trasportare l’utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull’interruttore o collegati alla rete elettrica con l’interruttore nella posizione on, il rischio di incidenti aumenta. Prima di accendere l’elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave fissati su una parte rotante dell’elettroutensile possono provocare lesioni personali. Prestare attenzione a non perdere l’equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sull’elettroutensile nelle situazioni impreviste. Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della polvere può ridurre i pericoli legati alla polvere.

4) USO E MANUTENZIONE DELL’ELETTROUTENSILE

a) Non forzare l’elettroutensile. Utilizzare l’elettroutensile adatto alla situazione. L’elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui è stato progettato. b) Non utilizzare l’elettroutensile se l’interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Disconnettere la presa dalla fonte di corrente e/o dal il blocco batteria dell’elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori o riporre l’elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell’elettroutensile.

Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate. Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero influire sull’uso dell’elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione. Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di grippaggio e facilita il controllo. Utilizzare l’elettroutensile, gli accessori, gli utensili da taglio e così via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L’uso dell’elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose.

5) USO E MANUTENZIONE DELLO STRUMENTO A

BATTERIA a) Effettuare la ricarica solo con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di blocco batteria può provocare un rischio di incendio se utilizzato con un altro blocco batteria. b) Utilizzare gli elettroutensili solo con blocchi batteria specifici. L’uso di altri blocchi batteria può provocare il rischio di lesioni e incendi. c) Quando il blocco batteria non è in uso, tenerlo lontano da altri oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono determinare un collegamento tra i terminali. Il cortocircuito dei terminali della batteria può provocare ustioni o incendi. d) In condizioni di abuso, è possibile che la batteria espella del liquido; evitare il contatto. Se dovesse verificarsi un contatto, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

a) L’elettroutensile deve essere riparato da personale qualificato, utilizzando parti di ricambio identiche. In questo modo viene garantita la sicurezza dell’elettroutensile. Avvertenze relative alla sicurezza di trapano a percussione senza fili

• Con i trapani a percussione indossare protezioni per le orecchie. L’esposizione al rumore può causare perdita dell’udito.
• Utilizzare le maniglie aggiuntive in dotazione con l’utensile. La perdita di controllo può causare lesioni personali.
• Quando si eseguono operazioni in cui l’utensile di taglio può entrare in contatto con fili nascosti o con il cavo elettrico, tenere l’elettroutensile esclusivamente dalle impugnature isolate. Il contatto tra l’accessorio di taglio e un filo “in tensione” può mettere “in tensione” le parti metalliche dell’utensile esposte e causare una scossa elettrica all’operatore. Etichette sul dispositivo Leggere il manuale di istruzioni prima dell’uso.

POSIZIONE DEL CODICE DELLA DATA

Il Codice della data, che comprende anche l’anno di fabbricazione, è stampato sulla superficie di protezione che forma il giunto di montaggio tra l’utensile e la batteria! Esempio: 2009 XX XX Anno di fabbricazione Altri rischi I seguenti rischi riguardano l'utilizzo dei trapani a rotopercussione: – lesioni causate dal contatto con parti in rotazione o calde dell'elettroutensile L'adozione delle norme di sicurezza pertinenti e l'installazione di dispositivi di sicurezza non consentono comunque di eliminare tutti i rischi correlati, ovvero: – Diminuzione dell'udito. – Rischio di schiacciamento delle dita durante la sostituzione degli accessori. – Rischi per la salute causati dall'inalazione di polveri generate da lavori eseguiti su calcestruzzo e/o muratura.

Istruzioni di sicurezza importanti per tutti i caricabatteria CONSERVARE QUESTE ISTRUZIONI: questo manuale contiene istruzioni importanti per l’uso e la sicurezza dei caricabatteria DE9116/DE9135.

• Prima di utilizzare il caricabatteria, leggere tutte le istruzioni e le avvertenze sul caricabatteria, sul blocco batteria e sul prodotto in cui viene utilizzato il blocco batteria. PERICOLO: pericolo di folgorazione. Tensione di 230 volt sui terminali di carica. Non testare con oggetti conduttori. Pericolo di scosse elettriche o folgorazioni. AVVERTENZA: pericolo di scosse elettriche. Non permettere la penetrazione di liquidi nel caricabatteria. Pericolo di scosse elettriche. ATTENZIONE: pericolo di ustioni. Per ridurre il rischio di lesioni, ricaricare solo batterie ricaricabili DEWALT. Altri tipi di batterie potrebbero esplodere, provocando lesioni personali e danni ATTENZIONE: in certi casi, con il caricabatteria collegato alla rete di alimentazione, i contatti di carica esposti all’interno del caricabatteria possono essere cortocircuitati da oggetti esterni. Gli oggetti esterni di natura conduttiva, tra cui, ma non solo, pagliette di ferro, carta in alluminio o accumuli di particelle metalliche, devono essere tenuti lontani dai vani del caricabatteria. Scollegare sempre il caricabatteria dall’alimentazione quando il blocco batteria non è inserito nel vano. Scollegare il caricabatteria prima di effettuarne la pulizia.
• NON tentare di caricare il blocco batteria con caricabatteria diversi da quelli descritti nel presente manuale. Il caricabatteria e il blocco batteria sono appositamente progettati per l’uso congiunto.
• Questi caricabatteria non vanno destinati ad usi diversi dalla carica delle batterie ricaricabili DEWALT. Qualsiasi altro utilizzo può provocare il pericolo di incendi, scosse elettriche o folgorazioni.
• Non esporre il caricabatteria a pioggia o neve.
• Per scollegare il caricabatteria, tirare la spina, anziché il cavo. In questo modo si riduce il rischio di danni alla spina elettrica e al cavo. I TA L I A N O
• Assicurarsi che il cavo si trovi in una posizione in cui non possa essere calpestato, in cui si possa inciampare, o comunque essere altrimenti soggetto a danni o sollecitazioni. Procedura di carica PERICOLO: rischio di folgorazione. 230 volt sui terminali di carica. Non testare con oggetti conduttori. Pericolo di scosse elettriche o folgorazioni.

• Non utilizzare una prolunga, salvo ove assolutamente necessario. L’utilizzo di una prolunga di tipo improprio può dare luogo a pericolo di incendi, scosse elettriche o folgorazioni.

1. Collegare il caricabatteria (12) a una presa di

corrente adeguata prima di inserire il blocco batteria.

• Non posizionare alcun oggetto sopra il caricabatteria o posizionare il caricabatteria su una superficie morbida, che può ostruire le aperture di ventilazione e provocare un surriscaldamento interno. Posizionare il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria è ventilato attraverso aperture che si trovano in cima e in fondo all’involucro.

3. Il completamento della ricarica è indicato da una

spia rossa ACCESA in modo fisso. Il blocco è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatteria.

• Non utilizzare il caricabatteria se la spina o il cavo sono danneggiati; procedere immediatamente alla loro sostituzione.
• Non utilizzare il caricabatteria se ha subito urti violenti, è caduto o è stato danneggiato in altro modo. Consegnarlo ad un centro assistenza autorizzato.
• Quando occorre eseguire operazioni di manutenzione o riparazione, non smontare il caricabatteria; consegnarlo ad un centro di assistenza autorizzato. Un errore nel rimontaggio può provocare il pericolo di scosse elettriche, folgorazioni o incendi.
• Scollegare il caricabatteria dalla presa prima di cercare di pulirlo con qualunque metodo. In questo modo è possibile ridurre il pericolo di scosse elettriche. La rimozione del blocco batteria non riduce tale rischio.
• Non provare MAI a collegare insieme 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con l’alimentazione della rete elettrica domestica a 230 V. Non provare ad usarlo con un’altra tensione di alimentazione. Questo non vale per i caricabatteria per autoveicoli.

CONSERVARE QUESTE ISTRUZIONI

Caricabatteria Il caricabatteria DE9116 accetta i pacchi batterie DEWALT NiCd e NiMH che vanno da 7,2 V a 18 V. Il caricabatteria DE9135 è compatibile con batterie da 7,2 – 18 V NiCd, NiMH o Li-Ion. Questi caricabatteria non richiedono regolazioni e sono progettati affinché il loro uso sia il più facile possibile.

2. Inserire il blocco batteria nel caricabatteria. La

spia rossa (di carica) lampeggia in modo continuo per indicare che è iniziato il ciclo di caricamento. Procedimento di carica Fare riferimento alla tabella seguente per verificare il livello di carica del blocco batteria. Livello di carica carica in corso completamento carica ritardo dovuto a riscaldamento/raffreddamento sostituire il blocco batteria problema – – – – – – ––– – ––– –

• • •• •• •• Rinnovamento automatico La modalità di rinnovamento automatico permette di equalizzare o bilanciare le celle del blocco batteria per ripristinarne la massima capacità. I blocchi batteria devono essere rinnovati settimanalmente o non appena non garantiscono più lo stesso livello di funzionamento. Per rinnovare il blocco batteria, inserirlo nel caricabatteria come al solito. Lasciare il blocco batteria nel caricabatteria per almeno 8 ore. Ritardo dovuto a riscaldamento/ raffreddamento Quando il caricabatteria rileva che una batteria è troppo calda o troppo fredda, inizia automaticamente un Ritardo dovuto a riscaldamento/raffreddamento, sospendendo la carica fino al raggiungimento di una temperatura adeguata della batteria. Il caricabatteria passa quindi automaticamente alla modalità di carica della batteria. Questa funzionalità garantisce la massima vita utile della batteria.

PROTEZIONE DALLA SCARICA COMPLETA

Il blocco batteria è protetto dalla scarica completa quando è utilizzato con lo strumento.

I TA L I A N O Importanti istruzioni di sicurezza per tutti i blocchi batteria Quando si ordinano blocchi batteria di ricambio, accertarsi di includere numero di catalogo e tensione. Vedere la tabella alla fine di questo manuale per la compatibilità tra caricabatteria e blocchi batteria. Il blocco batteria non è completamente carico appena estratto dalla confezione. Prima di usare il blocco batteria e caricabatteria, leggere le istruzioni di sicurezza che seguono. Quindi, seguire il procedimento di carica indicato.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare le batterie in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. L’inserimento o l’estrazione della batteria dal caricabatteria può incendiare le polveri o i gas.
• Caricare i blocchi batteria solo nei caricabatteria DEWALT.
• NON bagnare o immergere in acqua o altri liquidi.
• Non immagazzinare o usare lo strumento e il blocco batteria in luoghi dove la temperatura può raggiungere o superare i 40 ˚ C (105 °F) (come in capannoni o edifici in metallo durante l’estate). PERICOLO: pericolo di folgorazione. Non tentare mai di aprire il blocco batteria, per nessun motivo. Se l’involucro del blocco batteria è incrinato o danneggiato, non inserirlo nel caricabatteria. Pericolo di scosse elettriche o folgorazioni. Consegnare i blocchi batteria danneggiati ai centri di assistenza per il loro riciclaggio. AVVERTENZA: non tentare mai di aprire un blocco batteria, per nessun motivo. Se l’involucro del blocco batteria è incrinato o danneggiato, non inserirlo nel caricabatteria. Non schiacciare, far cadere o danneggiare il blocco batteria. Non usare un blocco batteria o un caricabatteria che hanno subito urti violenti, sono caduti, sono stati schiacciati o sono stati in qualsiasi modo danneggiati (ad es. bucati con un chiodo, colpiti con un martello, calpestati). Consegnare i blocchi batteria danneggiati ai centri di assistenza per il loro riciclaggio. ATTENZIONE: quando non si usa lo strumento, collocarlo su un fianco su una superficie stabile dove non possa fare inciampare o cadere.

Alcuni strumenti con grandi blocchi batteria sono in grado restare dritti se posti sul blocco batteria stesso, ma possono facilmente rovesciarsi. ISTRUZIONI DI SICUREZZA SPECIFICHE PER LE BATTERIE AL NICHEL-CADMIO (NiCd) O AL NICHEL-IDRURO METALLICO (NiMH)

• Non incenerire il blocco batteria anche se è gravemente danneggiato o completamente usurato. Il blocco batteria può esplodere tra le fiamme.
• In condizioni estreme di uso o temperatura, può verificarsi una piccola perdita di liquido dalle celle del blocco batteria. Questo non è segno di guasto. Tuttavia, se il sigillo esterno è rotto: a. e il liquido della batteria entra in contatto con la pelle, lavare immediatamente con acqua e sapone per diversi minuti. b. se il liquido della batteria viene a contatto con gli occhi, lavarli con acqua pulita per almeno 10 minuti e rivolgersi immediatamente a un medico. (Nota per il medico: il liquido è una soluzione di idrossido di potassio al 25-35%). ISTRUZIONI DI SICUREZZA SPECIFICHE PER IONI DI LITIO (LI-ION)
• Non incenerire il blocco batteria anche se è gravemente danneggiato o completamente usurato. Il blocco batteria può esplodere tra le fiamme. Quando i blocchi batteria a ioni di litio vengono bruciati si creano gas e materiali tossici.
• Se il contenuto della batteria entra in contatto con la pelle, lavare immediatamente la pelle con acqua e sapone. Se il liquido della batteria entra in contatto con gli occhi, sciacquare l’occhio aperto con acqua per 15 minuti o fino a quando l’irritazione cessa. Se è necessario l’intervento di un medico, l’elettrolita della batteria è composto di una mistura di carbonati organici liquidi e sali di litio.
• Il contenuto delle celle della batteria aperte può provocare irritazione alle vie respiratorie. Fornire aria fresca. Se i sintomi persistono, consultare un medico. AVVERTENZA: pericolo di ustioni. Il liquido della batteria può essere infiammabile se esposto a scintille o fiamme. Calotta della batteria (fig. B) La dotazione comprende una calotta protettiva per la batteria, da utilizzare per coprire i contatti di un blocco batteria non in uso. Se non si applica la calotta I TA L I A N O protettiva, gli oggetti in metallo possono provocare un corto circuito dei contatti, creando pericolo di incendi e danneggiando il blocco batteria.

1. Rimuovere la calotta protettiva della batteria

prima di inserire il blocco batteria nel caricabatteria o nello strumento.

2. Posizionare la calotta protettiva sui contatti

subito dopo aver rimosso il blocco batteria dal caricabatteria o dallo strumento. AVVERTENZA: verificare di aver applicato la calotta della batteria prima di conservare o trasportare un blocco batteria non in uso. Blocco batteria (fig. A)

Il modello DC987 e DC988 utilizza blocchi batteria a 18 volt. Il modello DC984 utilizza blocchi batteria a 14,4 volt. Il modello DC980 e DC981 utilizza blocchi batteria a 12 volt. Istruzioni per la conservazione

1. Il luogo migliore per conservare le batterie è

fresco e asciutto, lontano dalla luce diretta del sole o da temperature estremamente calde o fredde.

2. Una conservazione prolungata non danneggerà il

blocco batteria o il caricabatteria. Nelle condizioni appropriate, essi possono essere conservati per 5 o più anni. Etichette su caricabatteria e blocco batteria Oltre alle indicazioni grafiche utilizzate nel manuale, le etichette sul caricabatteria e sul blocco batteria riportano i seguenti pittogrammi: Leggere il manuale di istruzioni prima dell’uso. Non testare con oggetti conduttori. Non caricare blocchi batteria danneggiat. Utilizzare solo con blocchi batteria DEWALT; altri blocchi batteria possono esplodere, provocando lesioni personali e danni. Non esporre all’acqua. Sostituire immediatamente i cavi difettosi. Caricare a temperature comprese tra 4 °C e 40 °C. Smaltire il blocco batteria con la dovuta attenzione all’ambiente. Non incenerire il blocco batteria NiMH, NiCd+ e Li-Ion. Carica blocchi batteria NiMH e NiCd. Carica i blocchi batteria Li-Ion. Per il tempo di caricamento, vedere i dati tecnici. Contenuto dell’imballo L’imballo comprende: 1 Avvitatore/trapano (a percussione) a batteria 1 Caricabatterie 1 Blocco batterie (modelli K e A1, B1, L1) 2 Blocco batterie (modelli KA, KB, KL e K2) 1 Impugnatura laterale (DC987KL/DC988KL) Batteria in carica. 1 Cassetta di trasporto 1 Manuale istruzione Batteria carica. 1 Disegno esploso Batteria difettosa.

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto. Ritardo dovuto a riscaldamento/ raffreddamento.

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile.

I TA L I A N O Descrizione (fig. A) AVVERTENZA: non modificare mai l’elettroutensile o le sue parti. Si potrebbero provocare danni o lesioni personali. UTILIZZO PREVISTO Il trapano senza fili avvitatore/(a percussione) è stato progettato per le applicazioni professionali di foratura e avvitatura/svitatura. NON utilizzare in condizioni di umidità o in presenza di liquidi o gas infiammabili. I presenti trapani sono elettroutensili professionali. NON lasciare che i bambini entrino in contatto con l’utensile. È richiesta la supervisione quando l’utensile è usato da personale inesperto. 1 Interruttore a velocità variabile 2 Comando reversibilità 3 Mandrino autoserrante/bloccaggio senza chiavi 4 Selettore percussione-rotazione/collare registrazione coppia 5 Posizioni di regolazione del collare 6 Selettore con cambio a tre velocità 7 Porta punta 8 Impugnatura 9 Impugnatura laterale (DC987/DC988) 10 Gruppo batterie

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Uso di una prolunga È preferibile non utilizzare una prolunga, tranne nei casi in cui sia assolutamente necessario. Utilizzare una prolunga approvata, adatta per la tensione in ingresso del caricabatteria (vedere i dati tecnici). La dimensione minima del conduttore è 1 mm2; la lunghezza massima è 30 m. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

MONTAGGIO E REGOLAZIONI

AVVERTENZA: prima di effettuare montaggio e regolazioni, rimuovere sempre il blocco batteria. Spegnere sempre l’utensile prima di inserire o rimuovere il blocco batteria. AVVERTENZA: usare solo blocchi batteria e caricabatteria DEWALT. 11 Pulsanti di rilascio 12 Caricabatterie Inserimento e rimozione della punta (fig. A & C) 13 Indicatore di carica (rosso)

• Aprire il mandrino ruotando il manicotto (15) in senso antiorario e infilare lo stelo della punta. Sicurezza elettrica

• Inserire fino a battuta la punta nel mandrino e tenerla sollevata leggermente mentre si serra in posizione. Il motore elettrico è predisposto per operare con un’unica tensione. Verificare sempre che la tensione del blocco batteria corrisponda alla tensione sulla targhetta. Verificare inoltre che la tensione del caricabatteria corrisponda a quella della rete elettrica. Il caricabatteria DEWALT è dotato di doppio isolamento secondo la norma EN 60335; pertanto non è necessaria la messa a terra. Se il cavo di alimentazione è danneggiato, è necessario sostituirlo con un cavo apposito, disponibile presso il centro di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

• Serrare fermamente ruotando il manicotto in senso orario.
• Per togliere la punta procedere in senso inverso. Selezione del modo operativo o regolazione della coppia (fig. D) Il collare del presente elettroutensile presenta un’ampia gamma di posizioni di regolazione della coppia che ne consentono l’impiego con vari tipi di viti e di materiali. Per la regolazione della coppia, consultare la sezione «Avvitatura».
• Selezionare la coppia o il modo operativo desiderati allineando il simbolo o il numero sul collare (5) con la freccia (16) sulla scatola degli ingranaggi. I TA L I A N O DC981/DC984/DC988 I trapani a persussione possono essere adoperati in due modi diversi: Trapanatura rotativa: per lavori in acciaio, legno e plastica Foratura con percussione: Accensione e spegnimento (on e off) (fig. A & E)
• Per mettere in funzione l’utensile, premere il interrutore a velocità variabile (1). La pressione esercitata sul interrutore determina la velocità dell’utensile.
• Per fermare l’utensile, rilasciare l’interruttore.
• Per bloccare l’utensile in posizione disattivata, portare il comando avanti/indietro (2) in posizione centrale. per lavori in calcestruzzo e muratura Avvitatura (fig. A) Comando reversibilità (fig. E)
• Per selezionare la rotazione in avanti o all’indietro, usare l’apposito comando (2) come illustrato (vedere le frecce sull’utensile). AVVERTENZA: Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione.

• Selezionare la rotazione in avanti o all’indietro mediante il comando avanti/indietro (2).
• Regolare il collare (4) sulla posizione 1 e cominciare ad avvitare (a bassa coppia).
• Se la frizione comincia a slittare troppo presto, intervenire sul collare per aumentare di quanto necessario il valore di coppia. Foratura con rotazione (fig. A) Selettore con cambio a tre velocità (fig. F) L’utensile è dotato di un selettore con cambio a tre velocità (6) che consente di variare sia la velocità che la coppia. 1 Velocità bassa/coppia maggiore 2 Velocità media/coppia media 3 Velocità alta/coppia minore Per il regime del motore consultare le specifiche tecniche. AVVERTENZA: Non effettuare il cambio se il motore gira a tutta velocità o durante l’utilizzo. Istruzioni per l’uso AVVERTENZA:
• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossimità di tubi o fili elettrici.
• Non esercitare una pressione eccessiva sull’utensile.

• Selezionare sul collare di regolazione (4) il modo operativo di rotazione.
• Selezionare la rotazione in avanti. Foratura nel metallo
• Utilizate un lubrificante per il taglio quando procedete alla foratura nel metallo. Le uniche eccezioni sono la ghisa ed il bronzo che dovrebbero essere forati a secco. Foratura nel legno
• Montare il tipo di punta appropriato. Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili. MANUTENZIONE Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica.
• Il caricabatteria non è riparabile. All’interno del caricabatteria non vi sono parti riparabili.

I TA L I A N O Protezione dell’ambiente Lubrificazione Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. L’elettroutensile non richiede lubrificazioni aggiuntive. Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Consegnare il prodotto per la raccolta differenziatan. Pulizia AVVERTENZA: soffiare via lo sporco e la polvere dall’alloggiamento principale con aria secca non appena si nota l’accumulo di sporco sia all’interno che intorno alle prese d’aria. Indossare occhiali di protezione a norma e una maschera di protezione a norma quando si effettua questa procedura. AVVERTENZA: non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dello strumento. Queste sostanze potrebbero indebolire i materiali utilizzati per costruire tali parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all’interno dello strumento e non immergere mai alcuna parte dello strumento in un liquido.

ISTRUZIONI PER LA PULIZIA DEL CARICABATTERIA

AVVERTENZA: pericolo di scosse elettriche. Scollegare il caricabatteria dalla presa di rete CA prima di effettuare la pulizia. Per rimuovere sporcizia e grasso dalla parte esterna del caricabatteria, utilizzare un panno o una spazzola morbida (non in metallo). Non utilizzare acqua o soluzioni detergenti. Accessori opzionali AVVERTENZA: poiché non sono stati testati con detto prodotto, l’uso di accessori diversi da quelli offerti da DEWALT con questo strumento potrebbe essere pericoloso. Per ridurre il rischio di lesioni personali, si consiglia di utilizzare soltanto accessori raccomandati da DEWALT. Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili.

La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore all’acquisto di un nuovo prodotto. DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto a un tecnico autorizzato per le riparazioni, che lo raccoglie per conto del cliente. È possibile individuare il tecnico per le riparazioni autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. In alternativa, un elenco dei tecnici per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all’indirizzo www.2helpU.com. Blocco batteria ricaricabile Questo blocco batteria di lunga durata deve essere ricaricato quando non è in grado di produrre energia sufficiente per svolgere lavori in precedenza eseguiti senza problemi. Alla fine della sua durata tecnica, deve essere smaltito con la dovuta attenzione per l’ambiente:

• Scaricare completamente il blocco batteria, quindi estrarlo dallo strumento.
• Le celle Li-Ion, NiCd e NiMH sono riciclabili. Consegnarli al rivenditore o ad un servizio di riciclaggio di zona. I blocchi batteria raccolti vengono riciclati o smaltiti in modo corretto. I TA L I A N O GARANZIA
• GARANZIA DI SODDISFAZIONE

30 GIORNI SENZA RISCHI •

Se non si è del tutto soddisfatti delle prestazioni dello strumento DEWALT, è possibile restituirlo al luogo di acquisto entro 30 giorni, completo come all’acquisto, per ottenere un rimborso completo o una sostituzione. È necessario mostrare una prova di acquisto.

• CONTRATTO DI ASSISTENZA GRATUITA

Nei 12 mesi successivi all’acquisto, la manutenzione e la riparazione dello strumento DEWALT vengono eseguite gratuitamente da agenti per le riparazioni autorizzati DEWALT. È necessario mostrare una prova di acquisto. Sono comprese la manodopera e le parti di ricambio degli elettroutensili. Accessori esclusi.

• GARANZIA COMPLETA DI UN ANNO • Se il prodotto DEWALT risulta difettoso a causa dei materiali o della manodopera, è garantita la sostituzione gratuita di tutte le parti difettose o, a discrezione dell’azienda, la sostituzione gratuita dell’unità per un periodo di 12 mesi dalla data di acquisto, alle seguenti condizioni:
• Il prodotto non è stato utilizzato in modo scorretto.
• Non sono state tentate riparazioni da parte di persone non autorizzate.
• È stata fornita una prova d’acquisto. Questa garanzia è offerta in aggiunta ai diritti garantiti ai consumatori. Per conoscere l’ubicazione dell’agente per le riparazioni DEWALT autorizzato di zona, telefonare al numero indicato sulla copertina posteriore del manuale. In alternativa, un elenco degli agenti per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita, è disponibile su Internet all’indirizzo www.2helpU.com.
