MANUALE UTENTE CBM-1000II CITIZEN

Se desiderate gettare via questo prodotto, non mescolatelo ai rifiuti generici di casa. Esiste un sistema di raccolta separato per i prodotti elettronici usati in conformità alla legislazione RAEE (Direttiva 2002/96/CE), valida solo all'interno dell'Unione Europea.

Du

1. DESCRIZIONE GENERALE 9

1.1 Caratteristiche 9
1.2 Disimballaggio 9

2. SPECIFICHE DI BASE .... 10

2.1 Categoria modello .... 10
2.2 Aspetto esterno e parti componenti .... 10
2.3 Specifiche di base 11

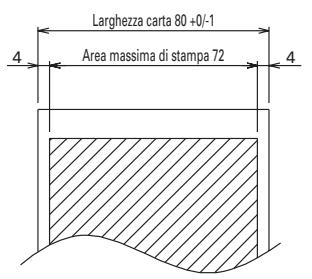

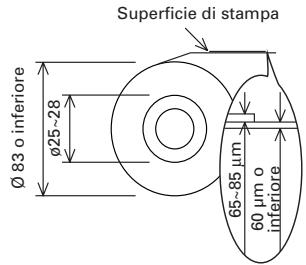

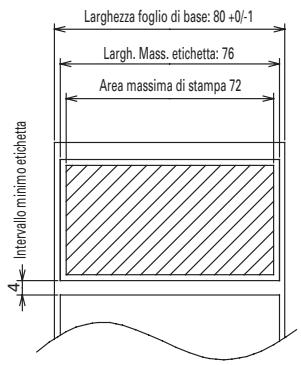

2.4 Specifiche carta da stampa e posizione di stampa ...... 12

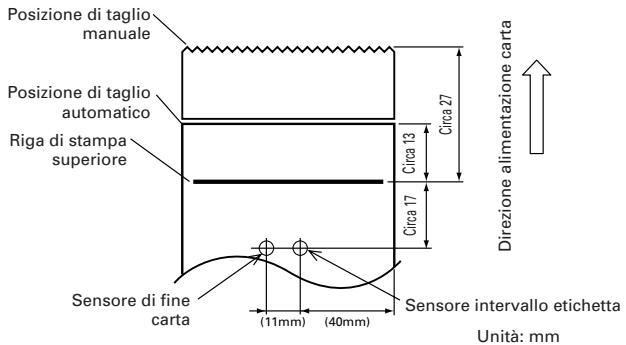

2.5 Posizione del sensore e della taglierina .... 13

3. FUNZIONAMENTO 14

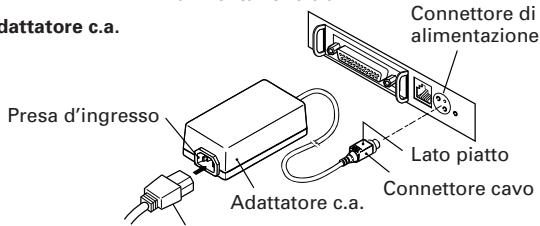

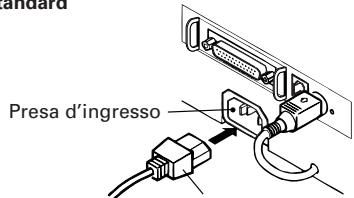

3.1 Collegamento dell'adattatore c.a. e del cavo di alimentazione c.a.... 14

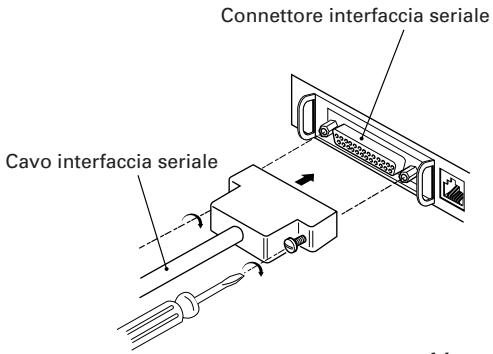

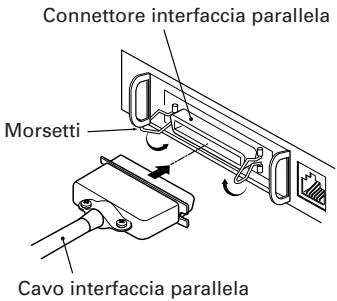

3.2 Collegamento dei cavi di interfaccia 14

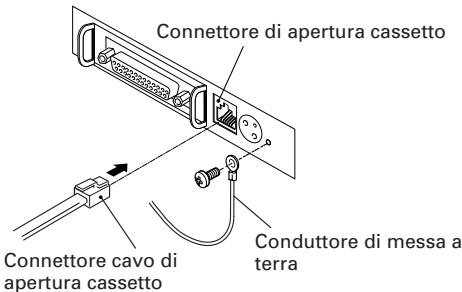

3.3 Collegamento del connettore di apertura del cassetto 15

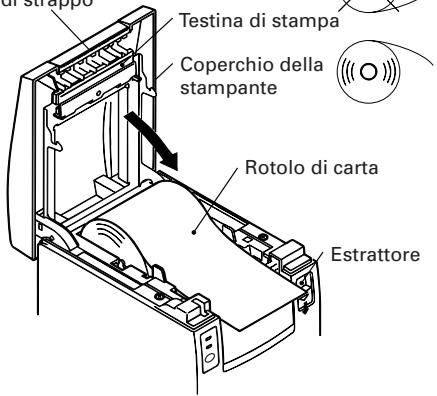

3.4 Sistemazione/sostituzione dei rotoli in carta 16

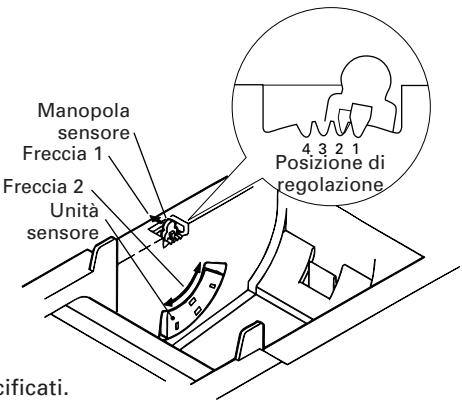

3.5 Regolazione del sensore di quasi-fine carta 16
3.6 Utilizzo dei rotoli di carta da 58 mm 17
3.7 Rimozione della carta incastrata 17
3.8 Pulizia della testina di stampa 17
3.9 Pannello operativo e segnalazione degli errori 18

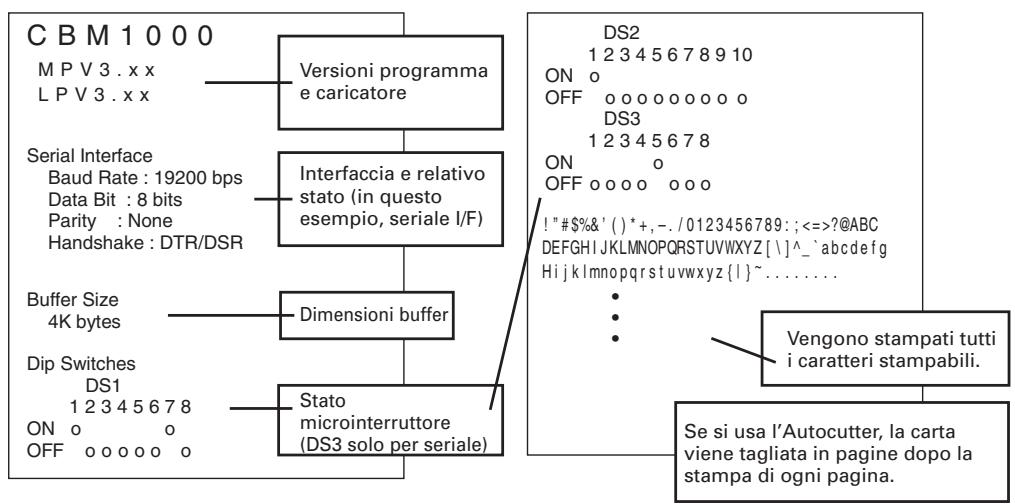

3.10 Stampa automatica (Autotest) 20
3.11 Copia memoria esadecimale 20
3.12 Buffer di stampa 21
3.13 Identificativo 21

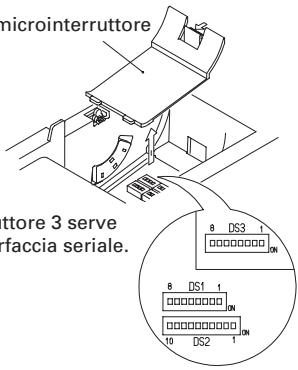

4. IMPOSTAZIONE MICROINTERRUTTORI 22

4.1 Posizione dei microinterruttori 22
4.2 Tabella per l'impostazione dei microinterruttori 22

5. MANUTENZIONE E ASSISTENZA 24

APPENDIX 1. OUTLINE DRAWING ...... i

APPENDIX 2. BLOCK DIAGRAM ....i

APPENDIX 3. IDENTIFICATION OF SEND STATUS ...... ii

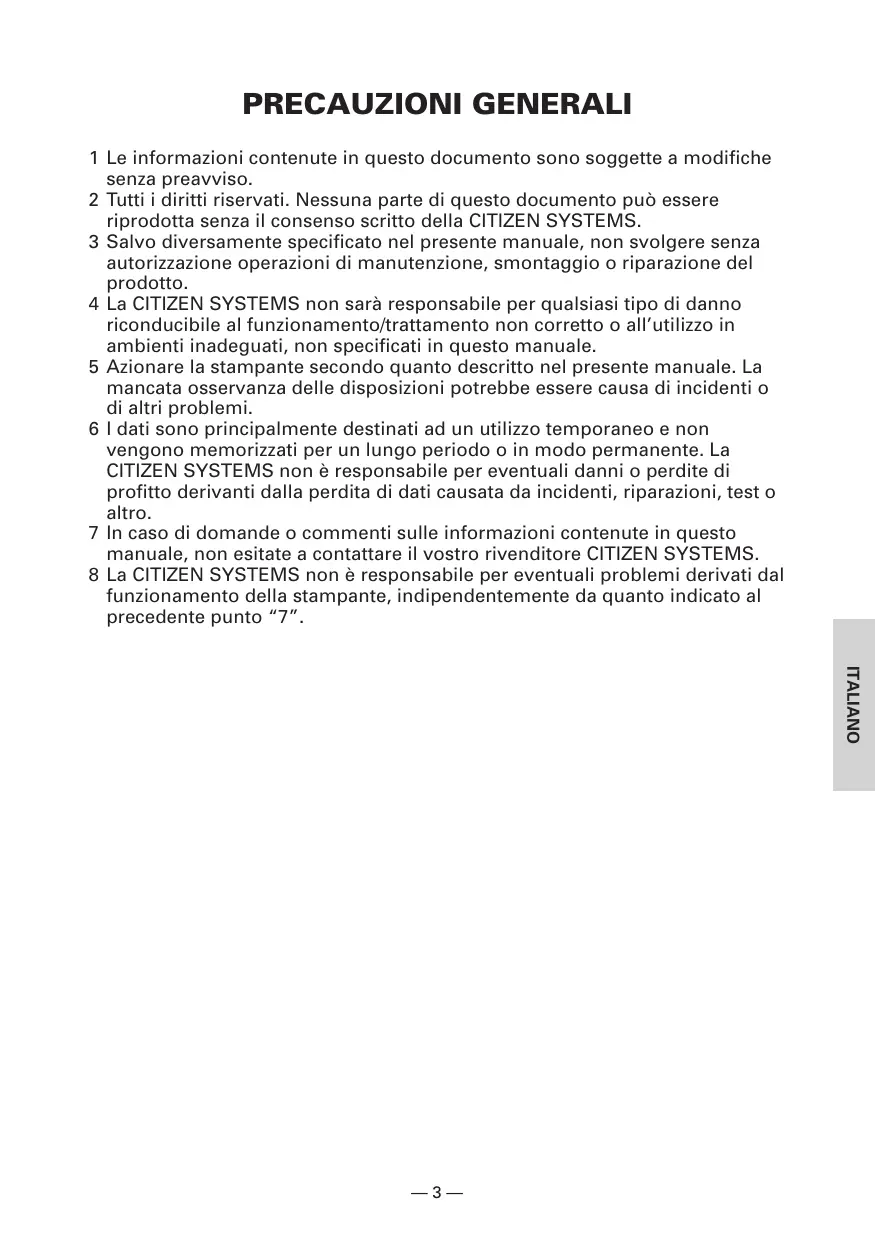

PRECAUZIONI GENERALI

1 Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso.
2 Tutti i diritti riservati. Nessuna parte di questo documento può essere riprodotta senza il consenso scritto della CITIZEN SYSTEMS.
3 Salvo diversamente specificato nel presente manuale, non svolgere senza autorizzazione operazioni di manutenzione, smontaggio o riparazione del prodotto.
4 La CITIZEN SYSTEMS non sarà responsabile per qualsiasi tipo di danno riconducibile al funzionamento/trattamento non corretto o all'utilizzo in ambienti inadeguati, non specificati in questo manuale.
5 Azionare la stampante secondo quanto descritto nel presente manuale. La mancata osservanza delle disposizioni potrebbe essere causa di incidenti o di altri problemi.
6 I dati sono principalmente destinati ad un utilizzo temporaneo e non vengono memorizzati per un lungo periodo o in modo permanente. La CITIZEN SYSTEMS non è responsabile per eventuali danni o perdite di profitto derivanti dalla perdita di dati causata da incidenti, riparazioni, test o altro.
7 In caso di domande o commenti sulle informazioni contenute in questo manuale, non esitate a contattare il vostro rivenditore CITIZEN SYSTEMS.
8 La CITIZEN SYSTEMS non è responsabile per eventuali problemi derivati dal funzionamento della stampante, indipendentemente da quanto indicato al precedente punto "7".

PRECAUZIONI DI SICUREZZA

Prima di utilizzare il prodotto per la prima volta, leggere attentamente le PRECAUZIONI DI SICUREZZA. Un funzionamento non corretto potrebbe essere causa di incidenti non previsti (incendi, scosse elettriche o ferite).

• Dopo aver letto il presente manuale, conservarlo in un luogo sicuro e di facile accesso per l'utilizzo futuro.
• Alcune delle descrizioni contenute in questo manuale potrebbero non essere rilevanti per alcuni modelli di stampante.

Per evitare il rischio di lesioni ad operatori e a terzi o danni a oggetti, nel presente manuale vengono usati speciali simboli di avvertenza per indicare punti importanti che richiedono una stretta osservanza.

- Quanto segue è la descrizione del livello di rischio e di danno che potrebbero verificarsi se la stampante non viene azionata correttamente, ignorando le istruzioni fornite dai simboli di avvertenza.

AVVERTENZA

La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe causare lesioni mortali o gravi.

ATTENZIONE

La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe provocare lesioni o danni a oggetti.

Questo simbolo viene usato per richiamare l'attenzione su punti importanti.

Questo simbolo viene usato per indicare operazioni vietate.

Questo simbolo viene usato per richiamare l'attenzione sul pericolo di scosse elettriche o di danno elettrostatico.

Questo simbolo denota la necessità di scollegare la stampante dalla presa a muro.

Etichette di avvertimento

ONLY USED FOR CONTROLLING THE DRAWER.

- Non tentare di inserire nel connettore di apertura cassetto una spina (es. spina modulare) diversa da quella specificata perché ciò potrebbe danneggiare il collegamento telefonico o la stampante.

ATTENZIONE

- Immediatamente dopo l'utilizzo, la testina termica rimane ad una temperatura pericolosamente elevata. Non toccare la testina fino al suo raffreddamento.

AVVERTENZA

Non utilizzare o depositare questo prodotto in un luogo dove potrebbe essere esposto a:

• Fiamme o umidità
• Luce solare diretta
- Correnti d'aria calda o radiazioni provenienti da un dispositivo di riscaldamento
- Ambiente mal ventilato
• Reazioni chimiche in un laboratorio
- Olio, particelle di acciaio o polvere trasportati dall'aria
- Aria salmastra o gas corrosivi
- Elettricità statica o forti campi magnetici

- La mancata osservanza di queste avvertenze potrebbe causare guasti alla stampante, surriscaldamento, emissione di fumo, incendio o scosse elettriche.

Non lasciar cadere oggetti estranei e non versare liquido all'interno della stampante. Inoltre, non depositare nessun oggetto sulla stampante.

• Non lasciar cadere nessun oggetto metallico come graffette, punti o viti all'interno della stampante.
• Non depositare sulla stampante portafiori, vasi o tazze contenenti acqua.
• Non versare nella stampante caffè, bibite o qualsiasi altro tipo di liquido.
• Non spruzzare sulla stampante insetticidi o qualsiasi altro liquido chimico.

- Un oggetto estraneo metallico, se lasciato accidentalmente cadere nella stampante, può provocare il malfunzionamento della stessa, incendio o scosse elettriche. Nel caso in cui si verificasse questa evenienza, spegnere immediatamente la stampante, staccarla dalla di alimentazione e chiamare il rivenditore locale CITIZEN SYSTEMS

Osservare le seguenti precauzioni per la fonte e il cavo di alimentazione:

• Non collegare o scollegare il cavo di alimentazione con le mani bagnate.
• Utilizzare la stampante solo con la tensione e la frequenza di alimentazione specificate.
• Usare solo l'adattatore c.a. specificato per la stampante.
• Assicurarsi che la presa di alimentazione alla quale è collegata la stampante abbia una capacità sufficiente.
• Non collegare il cavo di alimentazione con polvere o detriti sulla spina ad una presa di alimentazione.
• Non alimentare la stampante da una basetta di alimentazione o da una presa di corrente condivisa con altri apparecchi.
  • Non usare un cavo di alimentazione deformato o danneggiato.

- L'omissione di una corretta procedura può causare danni alla stampante, surriscaldamento, emissione di fumo, incendio o scosse elettriche.

- Un sovraccarico potrebbe provocare il surriscaldamento del cavo di alimentazione o lo scatto dell'interruttore.

- Non lasciare che nulla si depositi sul cavo di alimentazione. Non sistemare la stampante in un luogo dove il cavo di alimentazione potrebbe essere calpestato.

• Non cercare di modificare senza necessità il cavo di alimentazione.

- Non usare o trasportare la stampante con il cavo di alimentazione piegato, attorcigliato o tirato.

- Non posare il cavo di alimentazione nelle vicinanze di un dispositivo di riscaldamento.

- La mancata osservanza di queste precauzioni potrebbe causare la rottura dei fili o dell'isolamento con conseguenti perdite, scosse elettriche o malfunzionamento della stampante. Se un cavo di alimentazione viene danneggiato, contattare il rivenditore CITIZEN SYSTEMS.

• Alimentare corrente alla stampante da un'adeguata presa a muro, facilmente raggiungibile in caso di emergenza.
• Non lasciare oggetti attorno alla presa di alimentazione per garantire sempre un facile accesso alla stessa.

- In caso di emergenza la stampante potrebbe non essere spenta immediatamente.

- Inserire la spina di alimentazione a fondo nella presa.

- Se la stampante non deve essere utilizzata per un lungo periodo, lasciarla scollegata dalla sua presa di alimentazione.

Non utilizzare la stampante nei modi seguenti:

- Non sottoporre la stampante a impatti o sobbalzi molto forti (es. cadute, colpi con estremità dure).

- Mai tentare di smontare o modificare la stampante.

- Non pulire la stampante con un solvente organico quale alcol, diluente di vernice, triclene, benzene o chetone.

- L'omissione di una corretta procedura può causare malfunzionamento della stampante, surriscaldamento, emissione di fumo, incendio o scosse elettriche.

Installare, utilizzare o depositare la stampante fuori dalla portata dei bambini.

• Il contenitore in plastica con il quale viene fornita la stampante deve essere tenuto lontano dalla portata dei bambini. Se indossato sul capo può provocare il soffocamento.
• Gli apparecchi elettrici potrebbero provocare lesioni impreviste o incidenti se trattati o utilizzati non correttamente.
• Tenere il cavo di alimentazione e i cavi dei segnali fuori dalla portata dei bambini. Inoltre, ai bambini non dovrebbe essere permesso l'accesso a qualsiasi parte interna della stampante.

ATTENZIONE

- In caso contrario essa potrebbe cadere.

Fare attenzione a dove si sistema la stampante e a ciò che viene posizionato accanto ad essa.

• Evitare che un muro nelle vicinanze o qualsiasi tipo di tessuto blocchino i fori di ventilazione della stampante.
  • Non utilizzare la stampante con oggetti depositati su di essa.

- Fare attenzione alla formazione interna di calore che potrebbe provocare incendi e deformare la struttura esterna della stampante.

• Evitare di usare la stampante vicino ad una radio o ad un televisore e non alimentarla dalla stessa presa utilizzata per questi apparecchi.
• Per le interconnessioni, utilizzare una coppia di cavi schermati o attorcigliati e nuclei in ferrite o altri dispositivi antirumore.
• Evitare di usare la stampante con un dispositivo che rappresenti una forte fonte di rumore.

- La stampante potrebbe avere un effetto negativo sulle trasmissioni radio o TV. In alcuni casi gli apparecchi elettrici potrebbero influenzare in modo negativo la stampante, causando errori di dati o malfunzionamento.

Usare la stampante con il morsetto di messa a terra collegato ad un adeguato impianto di messa a terra.

- Se si verificano dispersioni potrebbe sussistere il pericolo di scosse elettriche.

Non collegare il morsetto di messa a terra della stampante a nessuno di questi impianti:

- Tubature del gas

- Potrebbe verificarsi un'esplosione di gas

• Linea telefonica
• Aste parafulmine

- In caso di fulmine, un forte picco di corrente potrebbe provocare incendi o scosse elettriche

• Tubazioni idrauliche
• Tubazioni idrauliche in plastica non dovrebbero essere utilizzate per la messa a terra. (Possono essere utilizzate solo quelle approvate dall'Acquedotto.)

Prima di collegare o scollegare il cavo di messa a terra alla o dalla stampante, scollegarlo sempre dalla presa di alimentazione.

Prima di collegare o scollegare il cavo di alimentazione o i cavi d'interconnessione alla o dalla stampante, spegnere sempre l'unità.

Per scollegare un cavo non afferrarlo mai direttamente. Tenere sempre in mano la spina. Inserire con decisione la spina del cavo nella presa corrispondente.

- Una connessione incrociata potrebbe danneggiare la parte elettronica interna della stampante o l'hardware del sistema host.

Utilizzare la stampante solo con dispositivi che hanno indicato delle specifiche del solenoide per il connettore di apertura del cassetto.

- La mancata osservanza di questa precauzione potrebbe provocare un malfunzionamento o un danno.

Per evitare possibili malfunzionamenti seguire le seguenti istruzioni:

- Evitare l'azionamento della stampante senza il rotolo di carta inserito correttamente o con carta non conforme alle specifiche.

- Infatti, la testina di stampa potrebbe essere danneggiata o la stampa potrebbe risultare di scarsa qualità.

• Evitare l'utilizzo di pezzi di carta strappati o uniti con nastro adesivo.
• Evitare l'estrazione forzata a mano di carta già inserita.
• Evitare di incastrare a forza la carta nel coperchio della stampante.

- La carta potrebbe incepparsi. Per sbloccare, fare riferimento a “Rimozione della carta incastrata” in questo manuale.

- Evitare l'utilizzo di uno strumento appuntito e affilato per azionare i tasti del pannello.

- La mancata osservanza di queste precauzioni potrebbe provocare malfunzionamenti o danni.

Per evitare il peggioramento delle lesioni e dei danni, seguire le seguenti istruzioni:

• In caso di problemi non cercare di riparare la stampante. Affidarla al nostro tecnico specializzato.
  • Non toccare la superficie di stampa della testina termica.
  • Assicurarsi che il coperchio della stampante non imprigioni le mani o le dita.
• Fare attenzione alle parti affiliate della stampante. Evitare lesioni alle persone o danni agli oggetti.
• Non toccare nessuna delle parti in movimento (ad es. taglierina, ingranaggi, parti elettriche attive) mentre la stampante è in funzione.

- Infatti, ciò potrebbe causare scosse elettriche, bruciature o lesioni.

- Se dalla stampante provengono fumo, odori strani o rumori inconsueti durante la stampa, interrompere immediatamente la stampa corrente e scollegare la stampante dalla presa di alimentazione.

MANUTENZIONE GIORNALIERA

Per la manutenzione giornaliera, adottare le precauzioni seguenti:

• Durante la pulitura spegnere sempre la stampante e scollegarla dalla presa di alimentazione.
• Usare un panno soffice e asciutto per pulire la superficie esterna della stampante.
• Per macchie particolarmente difficili, usare un panno soffice leggermente umido.
• Mai usare solvente organico come alcol, diluente per vernici o benzene.
• Mai usare un panno sottoposto a trattamento chimico.
  • Per rimuovere pezzetti di carta, usare una spazzola morbida.
• Quando si trasporta la stampante, rimuovere il rotolo di carta dal supporto.
• Durante la pulitura della superficie della testina termica, usare una garza in cotone leggermente imbevuta di alcol.

ATTENZIONE

• Non toccare la superficie di stampa della testina termica con le mani nude o con un arnese metallico.
• Immediatamente dopo la stampa, la testina termica è ad una temperatura pericolosamente elevata. Prima di iniziare le operazioni di manutenzione consentirne il raffreddamento.

1. DESCRIZIONE GENERALE

Il modello CBM1000 Tipo II è una stampante termica parallela compatta ideata per l'utilizzo con un'ampia gamma di terminali per dati, POS (Point of Sale) e cucina. Dotata di ampie caratteristiche, può essere utilizzata per una vasta serie di applicazioni. Per ottenere i migliori risultati dalla stampante modello CBM 1000 II, leggere attentamente le istruzioni contenute in questo manuale.

1.1 Caratteristiche

• Meccanismo di inserimento della carta. Alimentare/sostituire i rotoli di carta deponendo semplicemente un rotolo nella stampante e chiudendo il coperchio. Facilita enormemente la gestione della carta e la pulitura della testina.
  ● Facile inserimento della carta e pulitura della testina.
• Velocità elevata (150 mm/s) e stampa termica silenziosa.
• Metodo di estrazione della carta fronte-lato. Consente l'installazione della stampante e l'utilizzo in qualsiasi luogo con poche limitazioni.
• Struttura ermetica del rivestimento. Evita l'ingresso nella stampante di corpi estranei o liquidi.
  ● Buffer di input integrato.
• Stampa Barcode (codice a barre). Realizzabile utilizzando comandi speciali.
• Modalità pagina. Ora è possibile ordinare liberamente le pagine.
• Registrazione di caratteri definiti dall'utente e di logo nella memoria flash.
• Interfaccia di apertura cassetto incorporata.
• Meccanismo automatico di taglio fornito come unità standard.
• Due tipi di alimentazione di corrente. Scegliere tra un tipo di alimentazione di corrente incorporato, di facile gestione e un tipo con adattatore c.a. leggero, a nastro.
• Si possono utilizzare rotoli di carta di larghezza 58 mm impiegando il divisorio fornito.

1.2 Disimballaggio

Quando si rimuove l'imballaggio della stampante, verificare che siano comprese nella fornitura le seguenti parti:

Rotolo di carta campione

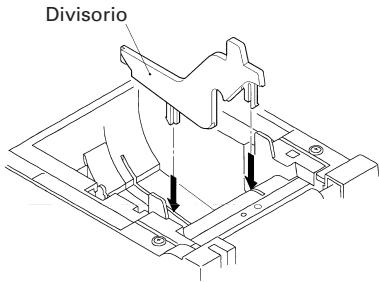

Divisorio

Adattatore c.a. (fornito solo con il modello A)

Cavo di alimentazione c.a. (non fornito con il modello D)

Manuale dell'utente

ATTENZIONE

- Non utilizzare la stampante in un ambiente in cui si può verificare condensa. Se si forma una condensa, tenere l'unità spenta fino alla completa evaporazione.

2. SPECIFICHE DI BASE

2.1 Categoria modello

I modelli della stampante sono classificati in base al seguente metodo:


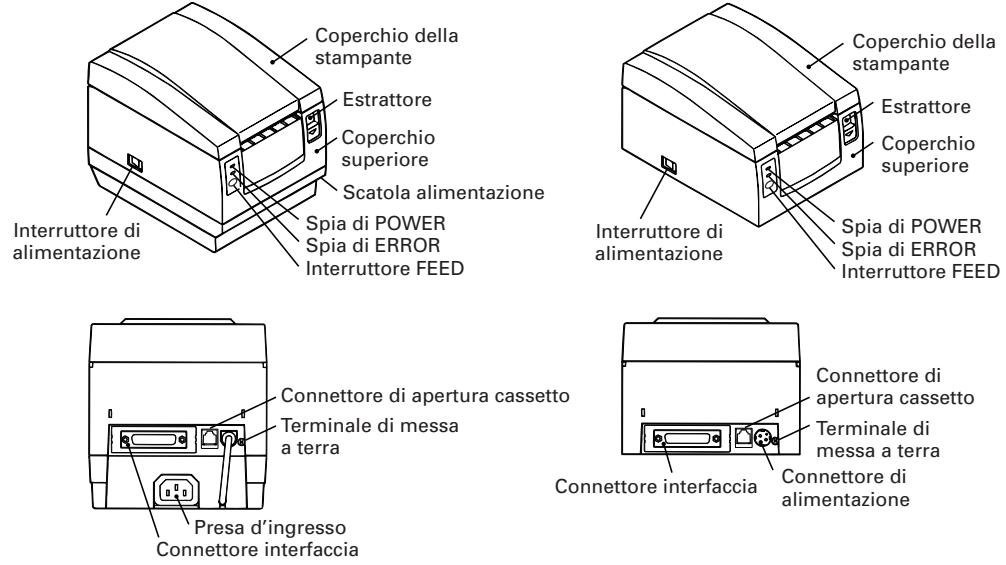

2.2 Aspetto esterno e parti componenti

CBM1000II S

CBM1000II A/CBM1000II D

2.3 Specifiche di base

Articolo\Modello	CBM1000II RF120S/ACBM1000II PF120S/A	CBM1000II RF230S/ACBM1000II PF230S/A	CBM1000II RF024DCBM1000II PF024D
Metodo di stampa	Metodo di stampa termica a righe di punti
Larghezza di stampa	72 mm/576 punti, (54 mm/432 punti)* ^1
Densità punti	8 × 8 dots/mm (203 dpi)
Velocità di stampa	150 mm/sec (livello standard densità di stampa, più rapido), (1.200 righe di punti/sec)
Numero colonne di stampa* ^2	Font A: 48/42 (36/30)* ^1 colonne (12 × 24)Font B: 64/56 (48/40)* ^1 colonne (9 × 24)
Dimensione carattere	Font A: 1,25 × 3,00 mm; Font B: 0,88 × 3,00 mm
Pagina codice tipo di carattere	Caratteri alfanumerici, caratteri internazionali, pagine codice PC437, Katakana, PC850, PC860, PC863, PC865, PC852, PC866, PC857 e pagina codice Windows.
Registrazione/stampa logo	In grado di registrare nella memoria flash caratteri definiti dall’utente e logo.
Tipi di codici a barre	UPC-A/E, JAN (EAN) 13/8 colonne, ITF CODE 39, CODE 128, CODABAR, CODE 93
SpaziaturaRotolo di carta	4,23 mm (1/6 pollici), selezionabile usando i comandiRotolo di carta termica: 80 mm (58 mm) × ø 83 mmRotolo di carta termica per etichette: 80 mm (58 mm) × ø 83 mm(Vedere “Specifiche carta da stampa”.)
Rilevamento etichette	Seleziona le Spec.-L (opzione del produttore)
Interfaccia	Seriale (RS-232C), Parallela (conforme a IEEE1284, comunicazione bidirezionale)
Buffer di input	4K byte (72 byte selezionabili con un microinterruttore)
Tensione di alimentazione	Tipo S: 120/230 V c.a.±10%; tipo A/tipo D: 24 V c.c.±7%
Consumo di corrente	Circa 100 W
Specifiche adattatore c.a.	Input nominale: da 120 a 240 V c.a., 50/60 Hz, 120 VAPotenza nominale: 24 V c.c., 1,9 A (Picco 3,5A)		—
	Tipo	31 AD-U	31 AD-E
Peso	Tipo S: 2,0 Kg circa; tipo A/tipo D: 1,4 Kg circa
Dimensioni esterne	Tipo S: 145 (W) × 190 (D) × 157 (H) mmTipo A/tipo D: 145 (W) × 190 (D) × 114 (H) mm
Temperatura e umidità operative	5 da 40°C, da 35 a 85% RH (nessuna condensa)
Temperatura e umidità di immagazzinamento	-20 da 60°C, da 10 a 90% RH (nessuna condensa)
Affidabilità	Durata testina di stampa: Resistenza agli impulsi 1 × 10^8 impulsi (rapporto di stampa 12,5%)Resistenza all’usura 100 Km (A temperatura/umidità normale con utilizzo della carta consigliata)Durata Autocutter: 1.000.000 tagli (A temperatura /umidità normale con utilizzo carta consigliata)
Standard di sicurezza* ^3	UL, C-UL, FCC Classe A	TÜV, GS, Contrassegno CE	UL, C-UL, FCC Classe A, TÜV, GS, Contrassegno CE

*1 Rappresenta il valore quando viene utilizzato un rotolo di carta da 58 mm (selezionabile dall'utente).

*2 Il numero di colonne stampabili è selezionabile con un microinterruttore.

*3 È conforme agli standard di sicurezza acquisiti quando vengono usati gli adattatori CITIZEN SYSTEMS (serie 31AD).

2.4 Specifiche carta da stampa e posizione di stampa

(1) Rotolo di carta termica

Larghezza carta 80 +0/-1 Area massima di stampa 72 4 4

Larghezza carta 58 Area massima di stampa 54 2 2

Unità: mm

Superficie di stampa Ø 83 o inferiore Ø18 Ø12 60-80 µm

(Tipi di carta consigliati) TF50KS-E2D della Nippon Paper KP50 della Shin-Ohji Paper F230AA o HP220A della Mitsubishi Paper o equivalenti

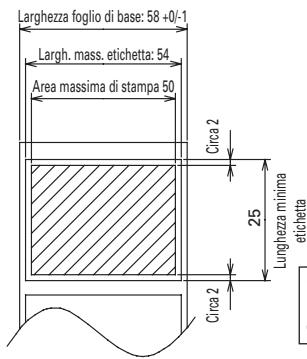

(2) Foglio etichetta termica (rilevamento intervallo etichetta)

* Solo Spec.-L

Larghezza foglio di base: 80 +0/-1 Largh. Mass. etichetta: 76 Area massima di stampa 72 Intervallo minimo etichetta

Larghezza foglio di base: 58 +0/-1 Largh. mass. etichetta: 54 Area massima di stampa 50 Circa 2 25 Lunghezza minima etichetta Circa 2

Unità: mm

Superficie di stampa Ø 83 o inferiore Ø25-28 65-85 µm 60 µm o inferiore

(Tipi di carta consigliati) KPT86S/G63BC P22 della Ohji Tac. o equivalenti

ATTENZIONE

• Una carta a rotolo non conforme alle specifiche potrebbe modificare l'intensità di stampa. Regolare l'intensità di stampa con il microinterruttore (vedere "Impostazione microinterruttori").
• Non incollare l'estremità della carta al centro perché ciò potrebbe causare la colorazione o lo scolorimento delle lettere se i documenti stampati vengono in seguito a contatto con olio o sostanze chimiche particolari.
• Lo sfregamento della superficie del documento con le unghie o con un oggetto metallico potrebbe provocare la colorazione.
• La colorazione si verifica ad una temperatura di circa 70°C o oltre. Tenere i documenti lontani da fonti di calore, umidità o luce.

2.5 Posizione del sensore e della taglierina

Posizione di taglio manuale Posizione di taglio automatico Riga di stampa superiore Sensore di fine carta (11mm) (40mm) Circa 13 Circa 17 Circa 27 Direzione alimentazione carta Sensore intervallo etichetta Unità: mm

ATTENZIONE

- Rispettare le seguenti istruzioni per l'utilizzo dell'Autocutter:

• Ogni pezzo di carta non dovrebbe avere una lunghezza inferiore a 10 mm. Strisce di carta sottili potrebbero provocare l'inceppamento della carta.
• Durante il taglio di un rotolo di etichette, assicurarsi di tagliare il foglio di base. Non tagliare mai le etichette (cartellini).

3. FUNZIONAMENTO

3.1 Collegamento dell'adattatore c.a. e del cavo di alimentazione c.a.

1 Spegnere la stampante.
2 Solo per il tipo con adattatore c.a.: Con il lato piatto del connettore del cavo dell'adattatore c.a. girato verso l'alto, inserire il connettore del cavo nel connettore di alimentazione sul retro della stampante.
3 Collegare il cavo di alimentazione c.a. nella presa di ingresso della stampante e inserire la spina del cavo di alimentazione c.a. nella corrispondente presa a muro.

Tipo standard

standard Presa d'ingresso

Cavo di alimentazione c.a.

Tipo adattatore c.a.

lattatore c.a. Presa d'ingresso Adattatore c.a. Connettore di alimentazione Lato piatto Connettore cavo

Cavo adattatore c.a.

Configurazione piedini connettore di alimentazione

No.	Funzione
1	+24
2	GND
3	N.C
SHELL	F.G

Connettore utilizzato:

TCS7960-53-2010 (Hosiden) o equivalente

Connettore applicabile:

TCP8927-63-1100 (Hosiden) o equivalente

TCP8927-53-1100 (Hosiden) o equivalente

3.2 Connessione cavi interfaccia

1 Spegnere la stampante. (Spegnere altresì il computer l'host ad essa connesso)
2 Orientare correttamente il terminale del cavo di interfaccia e inserirlo nel connettore dell'interfaccia.
3 Fissare il terminale del cavo come indicato qui di seguito.

Cavo interfaccia seriale: Fissare il connettore con viti.

Cavo interfaccia parallela: Bloccare il connettore con morsetti.

4 Collegare l'altra estremità del cavo di interfaccia all'host computer.

Connettore interfaccia seriale Cavo interfaccia seriale

Connettore interfaccia parallela Morsetti Cavo interfaccia parallela

3.3 Collegamento del connettore di apertura cassetto

1 Spegnere la stampante.
2 Orientare correttamente il connettore del cavo di apertura cassetto, inserirlo nel connettore di apertura cassetto sul retro della stampante.
3 Fissare con una vite il filo di messa a terra al connettore di messa a terra sulla stampante.

Connettore di apertura cassetto Connettore cavo di apertura cassetto Conduttore di messa a terra

ATTENZIONE

- Non collegare cassetti diversi da quello specificato (solenoide) di connettore di apertura cassetto. (Non collegare neppure una linea telefonica.)

(1) Configurazione piedini connettore

No.	Segnale	Funzione
1	FG	Massa
2	DRAWER 1	Segnale comando cassetto 1
3	DRSW	Input cambio cassetto
4	VDR	Alimentazione corrente comando cassetto
5	DRAWER 2	Segnale comando cassetto 2
6	GND	Messa a terra comune sui circuiti

Connettore utilizzato: TM5RJ3-66 (Hirose) o equivalente Connettore applicabile: TM3P-66P (Hirose) o equivalente

(2) Caratteristiche elettriche

1) Tensione di comando: 24 VDC
2) Corrente di comando: Mass. 1 A circa (non dovrà superare i 510 ms.)
3) Segnale DRSW: Livelli segnale: da "L" = 0 a 0,5 V, "H" = 3 a 5 V

(3) Segnale DRSW

Lo stato del segnale DRSW può essere verificato con i comandi DLE+EOT, GS+a, o GS+r o al piedino 34 sulla porta dell'interfaccia parallela.

(4) Circuito di comando

VDR VDR

ATTENZIONE

• Durante la stampa non viene prodotto nessun output.
• I cassetti 1 e 2 non possono essere pilotati contemporaneamente.
• Un solenoide utilizzato per il cassetto dovrebbe essere di 24 Ω o superiore. La corrente di uscita dovrebbe essere mantenuta a 1 A o più bassa; in caso contrario potrebbero verificarsi danni o svilupparsi fiamme.

3.4 Sistemazione/sostituzione dei rotoli di carta

1 Accendere la stampante.
2 Spingere l'estrattore nella direzione indicata per sbloccare il coperchio della stampante.
3 Posizionando le mani su entrambi i lati del coperchio, aprirlo fino al punto di fermo.
4 Controllare la direzione di avvolgimento del rotolo di carta e sistemarlo correttamente nel porta rotolo.
5 Con l'estremità della carta sporgente di circa 5 cm dalla scatola della stampante, chiudere il coperchio. Premere leggermente sul coperchio fino a sentire uno scatto.
6 Eliminare la carta in eccesso con la barra di strappo. (Taglierina manuale)

Barra di strappo

di strappo Testina di stampa Coperchio della stampante Rotolo di carta Estrattore

ATTENZIONE

• Utilizzare sempre i rotoli di carta specificati.
• L'impiego di altri tipi di rotoli potrebbe non garantire la qualità di stampa specificata o la durata della stampante.
• Quando si apre il coperchio della stampante, al raggiungimento della posizione di fermo non forzare eccessivamente.
• La testina di stampa diventa calda subito dopo la stampa. Non toccarla con le mani. Durante la stampa, non aprire il coperchio della stampante. Non trattenere l'estremità della carta durante la fase di stampa e di estrazione. Infatti, questa operazione potrebbe provocare l'inceppamento della carta.

3.5 Regolazione del sensore di quasi-fine carta

1 Aprire il coperchio della stampante.
2 Spingere la manopola del sensore nella direzione della freccia 1 per liberarne la forcella (o sbloccare l'unità del sensore) poi regolare l'unità del sensore alla posizione rimanente di carta desiderata entro l'intervallo indicato dalla freccia 2.
3 La tabella seguente illustra la relazione tra le posizioni di regolazione e illivello di carta rimanente.

Posizione di regolazione	Livello di carta rimanente (Diametro esterno rotolo di carta/mm)
1	circa 18
2	circa 21
3	circa 24
4	circa 27

Manopola sensore Freccia 1 Freccia 2 Unità sensore 4.3 2 1 Posizione di regolazione cificati.

* Quando vengono usati rotoli di carta specificati.

ATTENZIONE

- Usare il livello di carta rimanente (diametro esterno rotolo di carta) solo come indicazione di massima poiché esso varia in base alla stampante e ai rotoli utilizzati.

3.6 Utilizzo dei rotoli di carta da 58 mm

1 Spegnere la stampante.
2 Aprire il coperchio della stampante.
3 Estrarre due viti e rimuovere il coperchio della stampante.

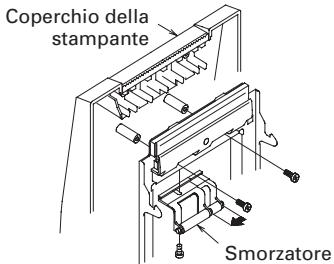

4 Estrarre le viti di fissaggio dello smorzatore, risistemarlo (11 mm) nella direzione della freccia, poi bloccarlo nuovamente con le viti originali.
5 Sostituire il coperchio della stampante.
6 Installare il divisorio fornito in posizione come illustrato.
7 Cambiare l'impostazione del microinterruttore per rotoli di carta da 58 mm, facendo riferimento a "IMPOSTAZIONE MICROINTERRUTTORI".

ATTENZIONE

- Non cambiare l'impostazione del microinterruttore da 58 mm a 80 mm nel pieno della fase di stampa.

Coperchio della stampante Smorzatore

Divisorio

3.7 Rimozione di carta inceppata

1 Spegnere la stampante.
2 Aprire il coperchio della stampante.
3 Rimuovere la carta inceppata compresi pezzi di carta residui. (Inoltre, togliere il rotolo di carta dal supporto.)
4 Chiudere il coperchio della stampante.
5 Accendere la stampante. L'autocutter è inizializzato e l'allarme viene eliminato.

ATTENZIONE

- La testina di stampa diventa calda subito dopo la stampa. Non toccarla con le mani. Non toccare l'elemento di riscaldamento della testina con le mani nude o con un oggetto metallico.

3.8 Pulizia della testina di stampa

A macchina spenta e fredda:
1 Aprire il coperchio della stampante.
2 Eliminare chiazze di polvere e simili sull'elemento di riscaldamento della testina utilizzando un tampone di cotone imbevuto con alcol etilico.

ATTENZIONE

- La testina di stampa diventa calda subito dopo la stampa. Non toccarla con le mani. Non toccare l'elemento di riscaldamento della testina con le mani nude o con un oggetto metallico.

3.9 Pannello di funzionamento e indicazione errori

1 Spia di POWER (verde)

Si illumina quando l'unità è accesa. Lampeggia quando si è verificato un errore di controllo memoria.

2 Spia ERROR (rossa)

Si accende o lampeggia per indicare differenti tipi di errore. Lampeggia anche mentre la stampante è in attesa per l'esecuzione di una macro.

3 Interruttore FEED

La breve pressione di questo interruttore consente l'alimentazione di una riga di carta.

Mentre una macro è in attesa di esecuzione, la pressione dell'interruttore ne provoca l'esecuzione.

4 Cicalino

Il suono di un cicalino avverte l'operatore di un errore.

POWER ERROR FEED Spia di POWER (verde) Spia ERROR (rossa) Interruttore FEED

Indicazione di errore	Spia di POWER	Spia di ERROR	Cicalino	Metodo di ripristino
Errore controllo memoria	Lampeggiamento rapido	Accesa	—	Irreversibile
Coperchio aperto	Accesa	Accesa	[lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar]	Chiudere il coperchio.
Surriscaldamento della testina	Accesa	Lampeggiamento lento	—	Riprende automaticamente quando la temperatura torna normale.
Quasi-fine carta	Accesa	Accesa	—	Posizionare un nuovo rotolo di carta.
Fine carta	Accesa	Accesa	[lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar][lumbar]	Posizionare un nuovo rotolo di carta.
Blocco motore taglierina	Accesa	Lampeggiamento rapido e lento	Tre lunghi bip	Rimuovere la carta inceppata.
Esecuzione macro in attesa	Accesa	Lampeggiamento lento	—	Premere l'interruttore FEED.
Errore bassa tensione	Accesa	Lampeggiamento rapido e lento	—	Irreversibile
Errore alta tensione	Accesa	Lampeggiamento rapido e lento	—	Irreversibile
In attesa per azione taglierina etichette	Off	Lampeggiamento lento	—	Premere l'interruttore FEED.
Attendere l'uscita etichette	Off	Lampeggiamento lento	—	Rimuovere l'etichetta dal dispositivo di stacco.
Errore rilevamento etichetta	Off	Lampeggiamento lento	Tre lunghi bip	Posizionare il rotolo etichette specificato.

Descrizione degli errori

Errore controllo memoria:

Questo errore si verifica se un controllo di lettura dopo la scrittura della memoria o un controllo dalla somma FROM ha dato come risultato un errore (errore irreversibile).

Coperchio aperto:

Quando si apre il coperchio della stampante, si attiva il sensore di coperchio aperto provocando l'accensione della spia ERROR e l'arresto delle operazioni di stampa. (Errore irreversibile)

Surriscaldamento della testina:

Per proteggere la testina di stampa dal surriscaldamento, il sensore di temperatura della testina è attivato se la temperatura raggiunge i 65°C provocando il lampeggiamento della spia ERROR e l'arresto delle operazioni di stampa. La stampa riprende automaticamente quando la temperatura della testina scende a circa 60°C. (Errore reversibile automaticamente)

Quasi-fine carta:

Con la progressiva riduzione del diametro del rotolo di carta, il sensore di quasi-fine carta si attiva e provoca l'accensione della spia ERROR per indicare che l'alimentazione di carta sta diminuendo. (Vedere "Selecting the paper sensor valid for paper end signal output" e "Selecting the Paper-Near End Sensor valid for print stop".)

Fine carta:

Quando il rotolo di carta è finito, il sensore di fine carta situato vicino alla testina di stampa lungo il percorso di scorrimento della carta rileva la fine del rotolo con la conseguente accensione della spia ERROR e l'arresto della stampa. (Vedere "Selecting the paper sensor valid for paper end signal output" e "Selecting the Paper-Near End Sensor valid for print stop".)

Blocco motore taglierina:

Mentre il motore della taglierina è in funzione, se il sensore di rilevamento della sua posizione all'interno dell'unità di taglio rimane ON o OFF per circa 1 secondo o oltre, la stampante deduce che il motore si sia bloccato, provocando l'arresto del funzionamento della taglierina e delle operazioni di stampa. (Vedere "Rimozione della carta incastrata".)

Errore tensione bassa:

Si verifica quando la tensione alimentata alla stampante diminuisce; se si è verificata questa evenienza, spegnere immediatamente l'unità. (Errore irreversibile)

Errore tensione alta:

Si verifica quando la tensione alimentata alla stampante aumenta; se si è verificata questa evenienza, spegnere immediatamente l'unità. (Errore irreversibile)

In attesa per taglio etichette:

Attendere fino a quando l'etichetta scaricata dal comando GS+FF (taglio etichetta e scarico) viene tagliata dalla taglierina manuale e viene premuto l'interruttore FEED. Se non vengono selezionate le funzioni "No Cutter (Nessuna taglierina)" o "No Peeling Mechanism (Nessun meccanismo di stacco)", la stampante si posizione in stato Occupata.

Attendere l'espulsione etichette:

Attendere la rimozione dell'etichetta dal foglio di base dopo lo scaricamento con il comando GS+FF (taglio etichetta e estrazione) (viene selezionata l'opzione di stacco). La stampante diventa Occupata.

Errore rilevamento etichetta:

Intervalli nelle etichette o segni neri non possono essere rilevati o i fogli delle etichette non rientrano nei limiti di lunghezza specificati.

Se si verifica un errore di rilevamento dell'etichetta, anche se i fogli usati rientrano nei limiti di lunghezza specificati, molto probabilmente il sensore o il sistema elettronico periferico sono difettosi. La stampante diventa Occupata.

3.10 Stampa automatica (Autotest)

Quando l'unità è accesa con l'interruttore FEED premuto, la stampante eseguirà una stampa. Al completamento di tale stampa, la stampante tornerà alle condizioni normali di funzionamento.

3.11 Memoria esadecimale

1 La funzione di memoria esadecimale consente la stampa in numeri esadecimali dei dati inviati dall'host computer e anche in caratteri corrispondenti ai numeri.
2 Avvio memoria esadecimale Per avviare la copia di memoria esadecimale accendere la stampante premendo e mantenendo premuto l'interruttore FEED con il coperchio della stampante aperto. Alla chiusura del coperchio, la stampante prima stampa "Hexadecimal Dump (Memoria esadecimale)", poi stampa tutti i dati seguenti in forma esadecimale e caratteri.

=== Hexadecimal Dump ===
To terminate hexadecimal dump,
Press FEED switch three times.
1B 40 73 6D 70 6C 65 0A 30 31 32 .@sample.01
33 34 35 36 37 38 39 41 42 43 44 3456789ABCD
45 46 47 48 49 4A 4B 4C 4D 4F 50 EFGHI JKLMOP
51 52 53 54 55 56 57 58 59 5A 0D QRSTUVWXYZ.
61 62 63 64 65 66 67 68 69 6A 6B abcdefghijk
6C 6D 6E 6F 70 71 72 73 74 75 76 Imnopqrstuv
77 78 79 7A 0D 0A 0A 0A wxyz....
=== Completed ===

NOTA

• Se un carattere corrispondente ai dati ricevuti non è disponibile, al suo posto viene stampato “ . ”.
• Durante l'esecuzione della memoria esadecimale sono attive solo le funzioni DLE EOT e DLE ENQ.
• Se i dati ricevuti non sono sufficienti per una riga intera, la pressione dell'interruttore FEED provocherà la stampa della riga.

3 Uscita da memoria esadecimale.

La stampante esce dalla modalità di memoria esadecimale nei seguenti casi se viene spenta, se l'interruttore FEED è premuto tre volte di seguito o se la stampante riceve un segnale di ripristino dall'interfaccia, dopo il completamento della memoria esadecimale.

3.12 Buffer stampante

3.12.1 Buffering

Il buffer della stampante ha una capacità di 4K bite (DS1-6: OFF). L'host viene liberato immediatamente dopo il trasferimento dei dati alla stampante.

3.12.2 Buffer pieno (occupato)

Se il buffer della stampante è pieno, il segnale Busy/DTR (Occupato/DTR) è impostato su "High (Elevato)" per indicare "Buffer full (Buffer pieno)" all'host. La stampante non è in grado di ricevere dati dall'host con il buffer pieno.

Buffer stampante	Busy/DTR Confermato (Occupato/DTR)	Busy/Reset DTR (Occupato/DTR)
4K byte	128 byte rimanenti	256 byte rimanenti
72 byte	20 byte rimanenti	30 byte rimanenti

Nota: Il buffer della stampante può essere inizializzato con DS1-6.

3.13 Identificativo

Quando la stampante riceve una richiesta di ID del dispositivo dall'host, invia un ID come indicato qui di seguito, tramite l'interfaccia parallela:

$$ < 0 0 > H < 3 1 > H $$

MFG:CBM;

CMD:CBM;ESC/POS;

MDL:CBM1000;

CLS:PRINTER;

I primi due byte dell'ID del dispositivo indicano la lunghezza totale dell'ID, compresi loro stessi.

4. IMPOSTAZIONE MICROINTERRUTTORI

4.1 Posizione dei microinterruttori

1 Spegnere la stampante.
2 Aprire il coperchio della stampante.
3 Rimuovere il rotolo di carta e la copertura del microinterruttore.
4 Dopo aver completato l'impostazione, rimettere il coperchio nella posizione originale.

ATTENZIONE

- Non eseguire impostazioni con la stampante accesa.

Coperchio microinterruttore

* Il microinterruttore 3 serve solo per l'interfaccia seriale.

4.2 Tabella per l'impostazione dei microinterruttori

4.2.1 Microinterruttore 1

No.	Funzione	ON	OFF	Predefinito in stabilimento
1-1	Autocutter	Disponibile	Non disponibile	ON
1-2	Inutilizzato	-	-	OFF
1-3	Larghezza carta	58 mm	80 mm	OFF
1-4	Colonne di stampa*	42 colonne (80 mm)30 colonne (58 mm)	48 colonne (80 mm)36 colonne (58 mm)	OFF
1-5	Modalità CR	Funzionamento LF	Ignorato	OFF
1-6	Buffer di input	72 byte	4K byte	OFF
1-7	Densità di stampa (vedere la tabella qui di seguito).			ON
1-8				OFF

* Sarà differente in base alla impostazione della larghezza della carta (DS1 – 3).

Densità di stampa

No. \Densità di stampa	Livello 1 (Chiavo)	Livello 2 (Standard)	Livello 3 (Leggermente scuro)	Livello 4 (Scuro)
1-7	OFF	ON	OFF	ON
1-8	OFF	OFF	ON	ON

Nota: Se la densità di stampa è fissata ad un livello 2 (standard) o oltre, la velocità di stampa potrebbe diminuire.

4.2.2 Microinterruttore 2

No.	Funzione	ON	OFF	Predefinito in stabilimento
2-1	Codice carattere (vedere tabella seguente.)			OFF*
2-2				OFF*
2-3				OFF*
2-4				OFF*
2-5	Inutilizzato	-	-	OFF
2-6	Si sta per verificare la condizione per lo stato BUSY (Occupato).	Buffer di ricezione pieno	Non in linea e buffer di ricezione pieno	OFF
2-7	Carta	Carta termica per etichette	Carta termica	OFF
2-8	Rilevamento	Contrassegno nero	Intervallo etichetta	OFF
2-9	Impostata lunghezza etichetta	Comando	Auto	OFF
2-10	Stacca etichette	Disponibile	Non disponibile	OFF

* Dipende dalle destinazioni.

4.2.3 Microinterruttore 3

No.	Funzione	ON	OFF	Predefinito in stabilimento
3-1	Lunghezza bit	7 bit	8 bit	OFF
3-2	Parità	Disponibile	Non disponibile	OFF
3-3	Dispari/pari	Numero pari	Numero dispari	OFF
3-4	Modalità di comunicazione	XON/XOFF	DTR/DSR	OFF
3-5	Velocità di trasmissione dati (vedere tabella seguente.)			OFF
3-6				ON
3-7	DSR	Ripristina	DSR	OFF
3-8	INIZ	Ripristina	—	OFF

* Il microinterruttore 3 serve solo per l'interfaccia seriale.

Selezione delle tabelle del codice carattere

Codice\No.	2-1	2-2	2-3	2-4
Codice 437 (USA: Standard Europa)	OFF	OFF	OFF	OFF
Katakana (Giapponese)	ON	OFF	OFF	OFF
Codice 850 (Multilingue)	OFF	ON	OFF	OFF
Codice 860 (Portoghese)	ON	ON	OFF	OFF
Codice 863 (Francese - Canada)	OFF	OFF	ON	OFF
Codice 865 (Nordico)	ON	OFF	ON	OFF
Codice 852 (Europa Orientale)	OFF	ON	ON	OFF
Codice 866 (Russo)	ON	ON	ON	OFF
Codice 857 (Turco)	OFF	OFF	OFF	ON
Codice Windows 1252	ON	OFF	OFF	ON
Non definito	–	–	–	–
Pagina vuota	ON	ON	ON	ON

Velocità di trasmissione dati

Velocità di trasmissione dati\No.	3-5	3-6
4.800 bps	OFF	OFF
9.600 bps	ON	OFF
19.200 bps	OFF	ON
38.400 bps	ON	ON

• "Blank page" (Pagina vuota) è un'area dedicata alla registrazione dell'utente ed è predefinita come vuota (con spazio).
• Quando si seleziona "Katakana", il carattere internazionale viene impostato sul Giapponese. Quando ne vengono selezionati altri, esso viene impostato su Stati Uniti.

5. MANUTENZIONE ED ASSISTENZA

Per informazioni su manutenzione ed assistenza vi preghiamo di contattare il nostro rivenditore.

ESPAÑOL

ÍNDICE

1. NOCIONES GENERALES ...... 9
