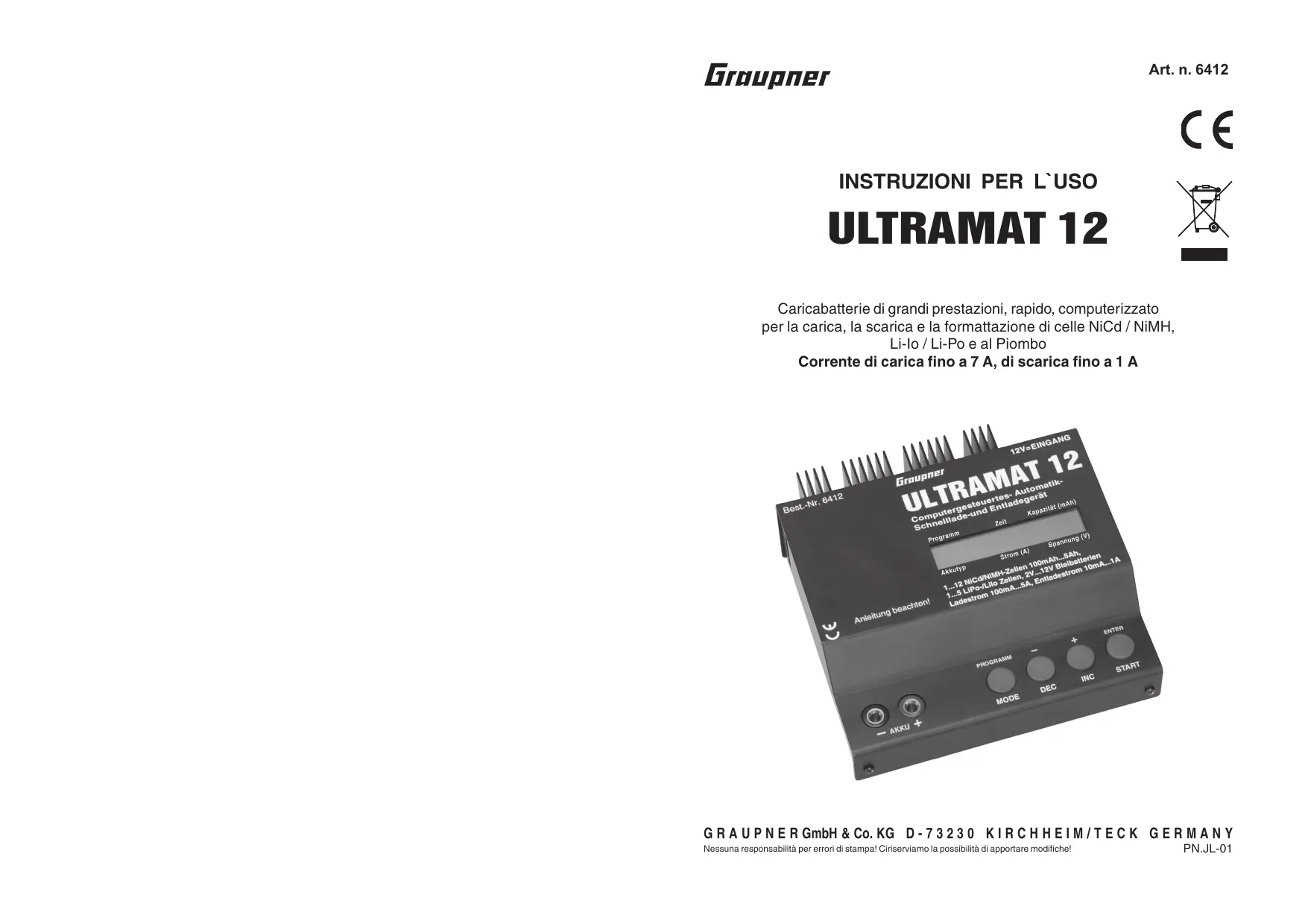

MANUALE UTENTE ULTRAMAT 12 GRAUPNER

Caricabatterie di grande prestazioni, rapido, computerizzato

per la carica, la scarica e la formattazione di nelle NiCd / NiMH,

Li-Io / Li-Po e al Piombo

Corrente di carica fino a 7 A, di scarica fino a 1 A

Capitolo	Indice	Pagina
1.	Generalità	2
2.	Precauzioni e avventenze per la sicurezza	3
3.	Notizia generali per il funzionamento	4
4.	Cavi di ricarica consigliati, polarità	5
5.	Componenti del caricabatterie, utilizzato, avvio della carica	5
6.	Programmi di carica e scarica	6
7.	Struttura del programma	6
8.	Scelta del gruppo di programmi di carica	6
9.	Prima di cominciare	7
10.	Avvio del processo di carica / scarica	7
11.	Programmi di carica per accumulator ai Nichel-Cadmio (NiCd)	7
12.	Programmi di carica per accumulator ai Nichel-Idrato di metallo (NiMH)	9
13.	Programmi di carica per accumulator ai gli ioni di litio (Lilo) / polimeri di litio (LiPo)	10
14.	Programmi di carica per accumulator ai piombo (Pb)	12
15.	Indicazioni del display, Indicazioni dei dati del ciclo	14
16.	Indicazioni di controllo sul display	14
17.	Segnalazioni di erre e avventenze	15
18.	Pulizia e manutenzione	16
19.	Consiglio sul trattamento degli accumulatori	16
20.	Caratteristiche tecniche	17
	Certificato di garanzia	copertina

1.Notizie generali

Per poter utilizzato il vostro nuovo caricabatterie al massimo delle sue potenzialità, prima diMETTERE in funzione l'apparecchio leggete attendamente queste descrizioni.

Osservate soprattutto le precauzioni e le avventenze per la sicurezza. Queste istruzioni devono essere conservate in unippo sicuro e consegnate ad un eventuale successivo utente del caricabatterie.

Con l'ULTRAMAT 12 siete venuti in possesso di un prodotto completo con caratteristiche eccezzionali.

Con l'utilizzo della più moderna Tecnologia elettronica e di un microprocessore RISC è stato possibile ottenere eczessionali prestazioni per la ricarica, semplicità di utilizzo e una completeness affidabilità, riscontrabili solo in apparecchi notevolmente più costosi.

Con l'ULTRAMAT 12 potrete ricaricare quasi tutti gli accumulatorati usati dai modellisti al nichel cadmio (NiCd) sinterizzati, al nichel metal IDRato (NiMH), ai polimeri di litio (LiPo),agli ioni di litio (Lilo), al litio-biossido di manganese (liMn) e ai piombo con gel o acido. Questi accumulatorati a tenuta di gas sono preferiti per l'utilizzo nel modellismo radiocommandato. Hanno una struttura robusta, non risentono della posizione e dei radiodisturbi. Per la conservazione non richiedono particolare precauzioni ad eccezione di non lasciarli scarticare completeness. Infine con l'ULTRAMAT 12 è possibile scarticare e formattare gli accumulatorati.

Avverenza

Osservate sempre leindicazioni del produttore dell'accumulatore e rispetto la corrente ed il tempo della carica. E'possible eseguire un carica rapida solo per gli accumulatori espressamente adatti a supportare questa forte corrente di carica! Tenete presente che gli accumulatori nuovi raggiungono la loro piena capacità solo dopo parecchi cici di carica / scarica ed il processo di carica può essere interrotto prima del tempo previsto. Eseguite parecchi test per monitorare la sicura ed affidabile funzione dello spegnimento automatico del processo di carica e del raggiungimento della completa capacité.

2. Precauzioni e avventenze per la sicurezza

• Proteggete il caricabatterie alla sporcizia, dall'umidità, alla pioggia, dal calore intenseo (per es. dall'esposizione diretta ai raggi del sole) e dalle vibrazioni. Usatelo solamente in ambienti asciutti!
• Le griglie sull'involucro servono per il raffreddamento dell'apparecchio e non devono esser coperte od ostruite. Il caricabatterie durante il funzionamento dev'essere libero da ingombri in modo che l'aria possa circolare liberamente.
• Il caricabatterie è adatto ad essere collegato ad una batteria per auto a 12 V. Non devono essere apportati cambiamenti di nessun tipo al caricabatterie.
• Durante il funzionamento, il caricabatterie deve esser posto su un ripiano di materiale non infiammabile, resistente al calore ed isolante elettrico! Non sistematelo direttamente sui sedili dell'automobile, sui tappetini o simili! Allontanateanche tutti gli oggetti infiammabili e assicurate una buona ventilazione.
• Collegate il caricabatterie alla batteria dell'automobile direttamente con il cavo di alimentazione e le pinze di collegamento originali. Il motore del veicolo, finché il caricabatterie ULTRAMAT 12 è collegato, dev'essere spento. La batteria dell'automobile, durante quello tempo, non dev'essere caricata da un'alto caricabatterie!
• Le uscite ed i cavi per la ricarica non devono essereambiati o collegati tra di loro in qualsiasi modo. Tra le uscite del carcabatterie e la carozeria dell'automobile sussiste, durante il funzionamento, il pericolo di cortocircuito! During il processo di ricarica, i cavi di carica e di collegamento non devono essere arrotolati. Evitate cortocircuito tra le uscite del carcabatterie o i cavi di ricarica e la carozeria dell'automobile. Non sistmate percioso l'apparecchio direttamente sulla carozeria dell'automobile.
  Non lasciate mai il caricabatterieswana controlo quando è collegato all'alimentazione.

• All'uscita del caricabatterie cui si sono collegato un solo accumulatore da ricaricare.
  Non devono essere collegati al caricabatterie i seguenti accumulatori:

• Accumatori NiCd / NiMH con più di 14 celles. Accumatoriagli ioni di litio /polimeri di litio con più di cinque celles o batterie al piombo con più di 12V di tensione nominale.

• Accumatori che necessitano una tecnia di ricarica diversa da quella prevista per gli accumulatori NiCd / NiMH, al Litio o al Piombo.
• Accumulatori o celle difettosi o danneggiati.
• Accumulatori disposti in parallelo o celle di tipo diverso
• Celle nuove assieme a tutte usate o tutte di diversa fabbricazione.
• Accumatori non ricaricabili (battery a secco). Attenzione: possocono esplodere!
• Accumatori o celle che, da indicazione del produttore, non sono adatti alla corrente di carica fornita da quello caricabatterie.
• Accumulatori già carichi o caldi o non completamente scarichi.
• Accumulatori o celle che hanno un dispositivo di ricarica o di disinserimento integrato.
• Accumulatori o celle che sono insertiti in altri apparecchi o collegati con altri dispositivi elettrici.

• Per evitare cortocircuiti con le spine a banana dei cavi di ricarica, collegate prima il cavo di ricarica con il caricabatterie e dopo con l'accumulatore. Procedimento inverso per disconnettere l'accumulatore.

• Accertatevi, dopo che l'accumatore è stato Completely ricarico, che la quantita di carica indica da caricabatterie corrisponda a quella da voi calculata. Cosi potrete riconoscere in modo affidabile e in tempo utile uno spegnimento anticipato. Questo può dipendere da molti fattori, ma soprattutto con accumulatori Completely scarichi, con piccolo numero di celle, o con determinati tipi di accumulatori.

• Fate parecchi test di prova (soprattutto co un piccolo numero di那儿) per assicurarvi sull'affidabilità della funzione di spegnimento automatico. Tra l'alto, un accumulatoratore completeness carico non è riconoscibile con un basso valore di picco.

• Prima di una ricarica chiedetevi: è stato impostato il programma di carica adatto all'accumulatore, la corrente di carica / scarica, e la corretta tensione di spegnimento, importante per gli accumulatori al NiCd / NiMH? Sono affidabili, perché falsi contatti, tutti i collegamenti? La ricarica rapida di un accumulatore può essere pericolosa. Un'interruzione,anche breve, a causa di un falso fatto contatto provocato immancabilmente un erre nell'innezione, cui far ripartire il processo di ricarica e sovraccariciare l'accumulatore.

3. Notizie generali per funzionamento

Carica degli accumulatori

Nel processo di carica, all'accumulatore viene fornita una determinata quantità di corrente, risultante dal prodotto della corrente di carica per il tempo di carica. La massima corrente di carica ammessa dipende dal tipo di accumulatore ed è comunicata nei dati tecnici del produttore. Solamente per gli accumulatori espressamente indicate come idonei per la carica rapida più essere superata la normale corrente di carica. Come NORMALE CORRENTE DI CARICA si intende 1/10 del valore nominale della capacité (per es. per una capacité indicatorata di 1.7 Ah, la normale corrente di carica sareà di 170 mA).

• L'accumulatore da ricaricare dev'essere collegato con un cavo di carica adatto alle prese del caricabatterie (rosso = polo positivo, nero = polo negativo).
• Seguite sempre leindicazioni per la ricarica fornite dal produttore, sua per la corrente che per il tempo di ricarica. Si cui eseguire una carica rapida solo per gli accumulatori espressamente adatti alle alte correnti di carica che quello caricacabatterie cui fornire.
• Gli accumulatori nuovi raggiungono la loro completa capacité appena dopo parecchi cici di carica / scarica. Per questi accumulatori e per quelli completenesse scarichi, si vuo ave uno spegnimento anticipato del processo di ricarica.
• Se dopo aver completeness un ciclo di ricarica rapida, una cella di un accumulatoraté al NiCd dovasse essere particolarmente calda, perché darsi chequesta cella si difettosa. Quito pacco di batterie non devessere più usato (dev'essere eliminato nei contentitori per rifiuti speciali!).
• Controllate attentamente i collegamenti di tutti gli spinotti e delle pinze. Anche una breve interruzione del processo di carica per un falso contatto cui far iniziare di nuovo il processo di ricarica e quando sovraccaricate l'accumulatore.
• Una frequente causa di malfunzionamento è l'uso di cavi di ricarica non appropriati. Poiché il caricabatterie non è in grado di distinguere tra la resistenza interna dell'accumulatore, quella dei cavi e quella degli spinotti di collegamento, il primo presupposto per un funzionamento sulla possibilità di errori è l'uso di cavi di ricarica con una sezione sufficiente ed una lunghezza di non più di 30 cm e spinotti con contatti dorati.

- Ricarica di accumulatori della trasmittente

Un accumulatore inserito in una trasmittente più essere ricaricatoattraverso la presa integrata nella trasmittente. La presa per la ricarica sulla trasmittente è provvista, nella maggior parte dei casi, di una protezione contro le correnti inverse (diodo). Ciò impedisce alla trasmittente di daneggiarsi in caso di inversionione della polarità o di cortocircuito con i terminali scoperti degli spinotti di ricarica. La ricarica dell'accumulatore della trasmittente con l'ULTRAMAT 12 è possibile solo bypassando tali protezioni. Seguite scrupolosamente le istruzioni della trasmittente! Non dev'essere mai superata la massima corrente di ricarica permessa per la trasmittente. Per evitare che l'elettronica della trasmittente si danneggi per il forte riscaldamento ed il ristagno del calorie, l'accumulatore della trasmittente dovrebbe essere estratto dal contentore della trasmittente. Durante il processo di ricarica la trasmittente dev'essere spenta! Non accendete mai la trasmittente durante il processo di ricarica. Anche una breve interruzione del processo di ricarica può provocare un aumento della tensione di ricarica del caricabatterie, che rovina irrimediabilmente la trasmittente. Non eseguite il processo di scarica dell'accumulatore o un programma di manutenzione dell'accumulatore attraverso le prese di ricarica! Queste non sono adatte per quello impiego.

• Il caricabatterie imposta la corrente di carica / scarica richiesta solo se esta non supera la sua capacité tecnica! Se viene impostata una corrente di carica / scarica che il caricabatterie tecnicamente non può soportare, quello valore viene automaticamente ridotto al massimo valore ammissibile e sul display compare, alternatively alla corrente di carica, la scritta „MAX".

Esclusione della responsabilità

L'osservanza delle istruzioni per il funzionamento ed il metod d'installazione, utilizzo manutenzione non possono essere da moi controllati. Percio la ditta Graupner declina agli responsabilità per perdite, danni oosti derivanti da un utilizzo o un funzionamento errato o ad事后 consequences.

4. Cavi di ricarica consigliati, polarità

Esigenze diverse nell'uso e nella connessione degli accumulatori ricaricabili richiedonoanche spinotti di collegamento diversi. Fate attenzione che collegamenti,descrizioni,polarità di cavi di altri fornitori differiscono tra di loro. Utilizzate perci solungamente spinotti originali Graupner che si adattino fra di loro.Per la ricarica sono idonei i seguenti cavi:

Giappone Art.n.3371

G2 (AMP/G2,5)
Art.n. 3011

Art.n.3037

Art.n. 3021

Trasmitt. JR Art.n. 3022

Usate solamente cavi di ricarica originali con sufficientezsche.

La lunghezza dei cavi di ricarica non dev'essere inferiore ai 30~cm

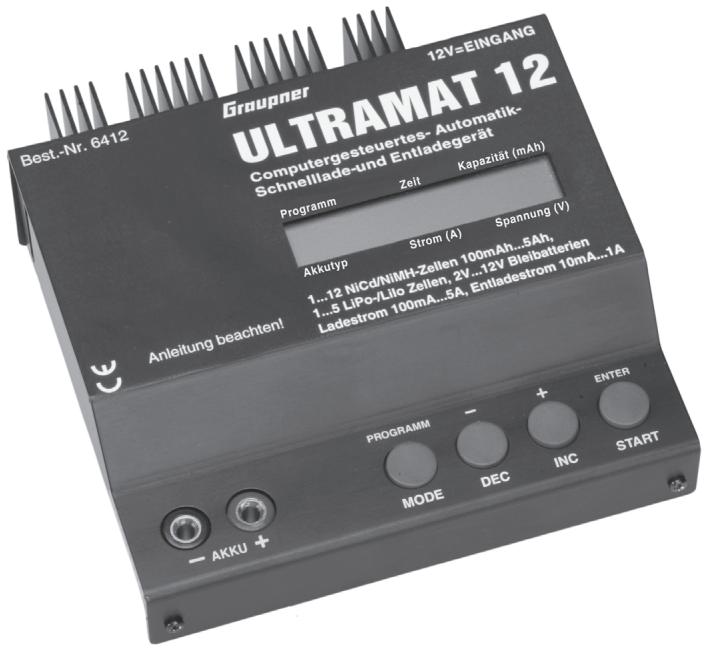

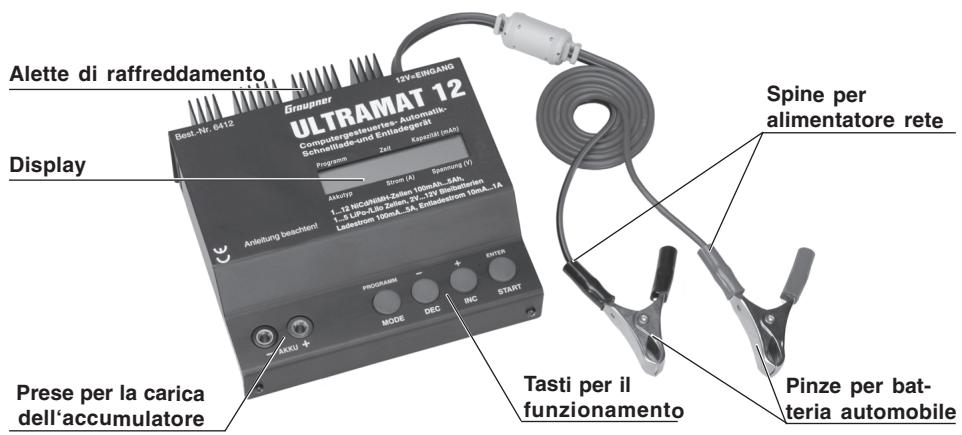

5. Componenti del caricabatterie,utilizzo,avvio della carica

Il funzionamento del caricabatterie si effettua con solo quello tasti di servizio.

Oltre ai tasti -DEC e +INC, con i quali vengono variati i valori della corrente e della tensione, ci sono i tasti di servizio che, se un accumulatore è o non è collegato, svolgono ciascuno funzioni diverse:

	Tasto	Funzione
Nessun accum. collegato	MODALITA'/PROGRAMMA ENTER / START	Scelta del programma di carica e sottogruppo Scelta del gruppo di programmi (di carica)
Accumulatore collegato	MODALITA'/PROGRAMMA ENTER / START	Fine della carica, stop del cicalino Inizio della carica, cambio fra sottogruppi

6. Programmi carica e scarica

Le diverse possibilità del caricabatterie sono ripartite in due gruppi di programmi, che potè scegliere con il tasto MODE (tener premuto per 2 sec.) nella segunte sequenza.

Programmi per accumulatori NiCd: carica, formattazione, scarica per determinare la capacité immagazzinata, il residuo della capacité o per la selezione delle celle.

Programmi per accumulatori NiMH: carica, formattazione, scarica per determinare la capacité immagazzinata, il residuo della capacité o per la selezione delle celle.

Programmi per accumulatori LiPo / Lilo: carica, scarica per determinare la capacité immagazzinata, il residuo della capacité o per la selezione delle celle.

Programmi per accumulatori al piombo: carica, scarica per determinare la capacité immagazzinata o il residuo della capacité, carica di mantenimento per il funzionamento stand by.

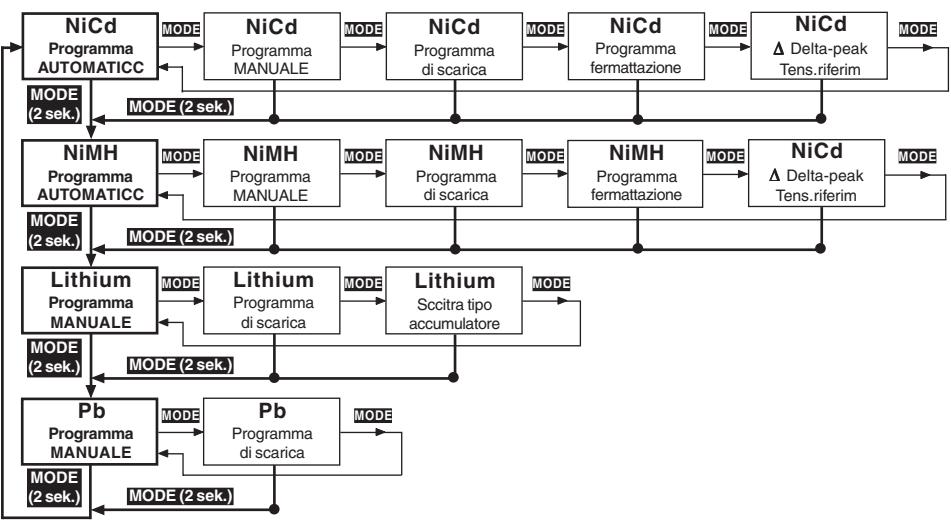

7. Struttura del programma

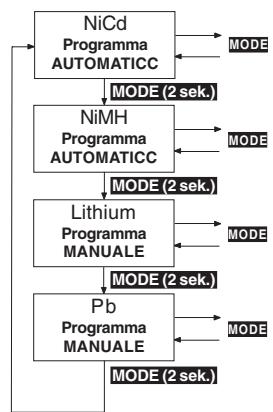

8. Scelta del gruppo del programma di carica

Le possibilità di carica e scarica dell'ULTRAMAT 12 sono

suddivise in modo chiaro e logico in quattro gruppi di programmi.

Per i diversi tipi di accumulatorati : Nickel-Cadmio, Nickel-Metal Idrato, Ioni di litio / Polimeri di litio e Piombo c'è a disposizione un proprio groupo di programmi

Un ulteriori gruppo di programmi comprende le possibilità di impostazione individuali del caricabatterie.

Finché l'apparecchio si trova in un gruppo di programmi di carica / scarica, non è possible passare da un programma di carica al successivo.
- Per passare da un gruppo di programmi al successivo, bisogna premere il tastingo MODE per ca. due secondi. Per passare da un programma al successivo all'interno del gruppo, esercitare un breve pressione sul tastingo MODE.

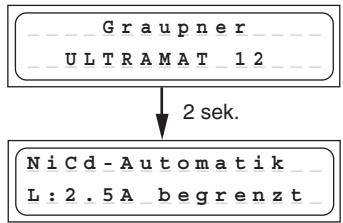

9. Prima di cominciare

Quando il caricabatterie è collegato ad una batteria d'automobile, inizia a scorrere la routine di informazioni che danno una visione generale sulle impostazioni più importanti dell'utente del caricabatterie. Sul display vengono visualizzate di seguito le seguenti informazioni:

L'ULTRAMAT 12 si presente con il suo nome.

Il caricabatterie è pronto per l'impiogo

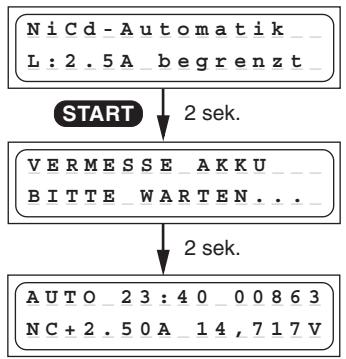

10. Avvio dei processi di carica / scarica

Per la carica, la scarica e la formattazione scegliete il programma desiderato come descritto in seguito e impostate i valori adatti.

Dopo aver premuto per ca. due sec. Il tasting START, vengono riconosciute le caratteristiche dell'accumulatore collegato.

Questeindicazioni sul display appaiono,senza premere alcun tasto,circa 2 secondi dopo che l'accumulatore è stato riconosciuto.

Con una breve pressione del tasting START potrete interrompere in qualsiasi momento il processo di carica. Avverenza: Se il processo di caricaiene interrogato con il tasting START, tutti i parametri visibili sul display andranno irrimediabilmente perduti.

11. Programmi NiCd

Programmi simplici da usare per la carica degli accumulatorati NiCd solitamente usati nel modelismo. Quando il programma di carica / scarica è concluso, sul display appara, fino allo scollegamento dell'accumulatore, alternativamente con la scritta „ENDE“ (fine), il tempo di carica, gli ultimi valori della corrente di carica / scarica, la capacité e la tensione dell'accumulatore. Questi dati danno, in quello caso, indicatori preziose ed esaurienti sull'andamento della carica, sulla capacité dell'accumulatore NiCd collegato o su errorsi verificatisi.

NiCd-Programma automatico

In questo programma il caricabatterie riconisce il tipo di accumulatore collegato e adegua la corrente di carica corretta, in modo da evitare un sovrac-carico dell'accumulatore. La corrente di carica massima può essere impostata con i tasti INC / DEC prima di collegare l'accumulatore da 0.1 a 7.0 Aenza limitazioni. Il processo di carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

NiCd-Programma manuale

Con quello programma potete caricare il vosto accumulator con la corrente impostata. La corrente massima cui essere impostata prima di collegare l'accumulatore con i tasti INC / DEC da 0.1 a 7.0 A. Il processo di carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

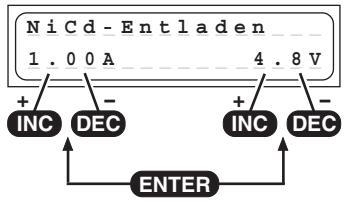

NiCd-Programma di scarica

Questo programmà serve per es. per determinare la capacità residua o per scaricare ad un determinato livello l'accumulatore di una trasmittente, di una ricevente o di alimentazione di un motore.

Con quelloprogramma viene effettuata la scarica con una corrente di scarica impostata (0.1 ... 1.0 A, a sinistra sul display) fino alla tensione finale di scarica (0.5 ... 16.8 V o automatica, a destra sul display). Come tensione finali de scarica dev'essere selezionato un valore tra 0.8 e 1.0V percella,pernonascicareoltler'accumulatore ed evitare un'eventuale inversionione di polarità.

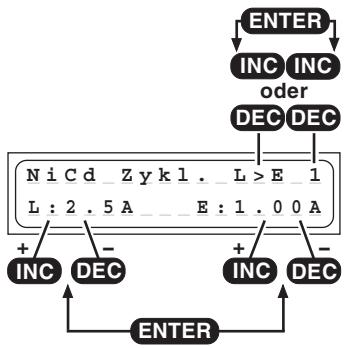

NiCd-Programma di formattazione

Questo programmà serve per ottimizzare la capacité e la formattazione di un accumulator. In alto a destra sul display impostate, con i tasti INC / DEC se il programma di formattazione deve iniziare con la carica o la scarica. Quindi impostate il numero di cicli da 1 a 5 (per es. impostando 3 cicli, l'accumulatore viene caricato e scaricato tre volte).

Il programma scarica l'accumulatore con la corrente di scarica impostata a destra sul display (0.10 ... 1.00 A) per poi ricaricarlo con la corrente impostata a sinistra sul display (0.1 ... 7.0 A).

L'interruzione della carica avviene in accordo con il valore di tensione di riferimento del Delta peak.

Lalettura dei valori dei singoli cicii è descritta nel capitolo "Indicazioni del display".

NiCd-Tensione di riferimento (- Peak)

Lo spegnimento automatico del processo di carica (riconoscimento di accumulatore completeness carico) funziona secondo il principio del delta peak, già provato milioni di volte e dato anche come delta-U o delta-V. In quello procedimento viene valutata la tensione massima della curva di carica, che indica con molta precisione la massima carica immagazzinata.

12. Programmi NiMH

Programmi simplici da usare per la carica degli accumulatorati NiMH solitamente usati nel modellismo. _Quando il programma di carica / scarica è concluso, sul display appara, fino allo scollegamento dell'accumulatore, alternativamente con la scritta „ENDE“ (fine), il tempo di carica, gli ultimi valori della corrente di carica / scarica, la capacité e la tensione dell'accumulatore. Questi dati danno, in quello caso,indicazioni preziose ed esaurienti sull'andamento della carica, sulla capacità dell'accumulatore NiMH collegato o su errorsi verificatisi.

NiMH-Programma automatico

In questo programma il caricabatterie riconosce il tipo di accumulatore collegato e adegua la corrente di carica adatta, in modo da evitare una sovraccarica all'accumulatore.

La corrente di carica può essere impostata con i tasti INC/DEC da 0.1 A a 7.0 A alla limitazioni, prima di collegare l'accumulatore.

Ilprocessodi carica terminina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

NiMH-Programma manuale

Con questo programma l'accumulatore viene caricato con la currente di carica impostata.

La corrente di carica massima può essere impostata con i tasti INC / DEC da 0.1 A a 7.0 A

prima di collegare l'accumulatore.

Ilprocessodi carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

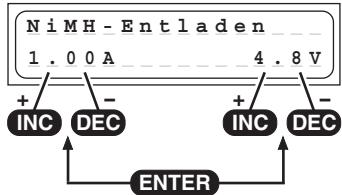

NiMH-Programma di scarica

Questo programma è utile per es. per determinare la capacitéa residua oppure per la scarica dell'accumulatore di una trasmittente, di una ricevente o di alimentazione di un motore. Con questo programma viene effettuata la scarica con una corrente di scarica impostata (0.10 ... 1.0 A, a sinistra sul display) fino alla tensione finale di scarica (0.5 ... 16.8 V o automatica, a destra sul display).

Come tensione finale di scarica dev'essere selezionato un valore tra 0.8 e 1.0 V per cella, per non scaricare altre l'accumulatore ed evitare un'eventuale inversionione di polarità

NiMH-Programma di formattazione

Questo programma serve per ottimizzare la capacité e la formattazione di un accumulatorato. In alto a destra sul display impostate, con i tasti INC / DEC se il programma di formattazione deve iniziare con la carica o la scarica. Quindi impostate il numero di cici di 1 a 5 (per es. impostando 3 cicci, l'accumulatore viene caricato e scaricato tre volte).

Il programma scarica l'accumulatore con la corrente di scarica impostata a destra sul display (0.10 ... 1.00 A) per poi ricaricarlo con la corrente impostata a sinistra sul display (0.1 ... 7.0 A).

L'interruzione della carica avviene in accordo con il valore di tensione di riferimento del Delta peak.

Lalettura dei valori dei singoli cici è descritta nel capitolo, "Indicazioni del display".

NiMH-Tensione di riferimento del Delta-Peak (-Δ Peak)

La tensione di riferimento (in mV per cella!) dello spagnimento automatico per gli accumulatori NiMH cui essere impostata. Gi accumulatori NiMH trattava hanno una caduta di tensione inferioreagli accumulatori NiCd. Si sono rivelati accettabili valori di impostazione della tensione di 5 ... 25mV /cella. Tensioni superliorprovocano rapidamenteuna sovraccarica dell'accumulatore, tensioni inferiori provocano spesso un' interruzione anticipata.

Il valore più adatto al vostro accumulatorè dev'essere trovato con varie prove di carica.

13. Programmi Litio

I programmi sono adatti solo per la carica e la scarica di accumulatoriagli Ioni di litio con una tensione di 3,6 V/cella ed ai Polimeri di litio ed al Litio-Biossido di Manganese con una tensione nominale di 3,7 V/cella.

Gli accumulatorali al litio si distinguuno dagli altri tipi di accumulatoratori soprattutto per la loro notevolmente maggiore capacità. Questo importante vantageglio tutvia richiede un diverso sistema di trattamento sua per quanto concerne la carica e la scarica, sua per ottenere un funzionamento privo di pericoli.

Le seguenti prescrizioni fondamentali devono essere scruplosamente osservate. Ulteriori significazioni ed avvertenze sulla sicurezza sono riportate nelle istruzioni tecniche del costruttore.

In linea di principio gli accumulatorati al litio possono essere caricati SOLO con speciali caricabatterie che siano impostati (tensione di fine carica, capacità) per ciascun tipo di accumulatorato. Il processo di carica avviene in modo diverso dagli accumulatorati al NiCd o NiMH, mediante il cosiddetto metodo a corrente costante / tensione costante. La corrente richiesta per la carica dipende dalla capacité e

viene impostata automaticamente dal caricabatterie. Gli accumulatori al litio solitamente vengono caricati con una corrente di carica 1 C (corrente di carica 1 C = corrente di carica relativa alla capacité.

Esempio: per una capacité di 1500mA , la corrispondente corrente di carica = 1500mA = 1.5A)

Percio sul caricabatterie viene impostata la capacité dell'accumulatore,,invece che la corrente di carica. Quando viene raggiunta la tensione finale specifica per ciascun tipo di accumulatorato,la corrente di carica viene automaticamente ridottaper evitare un superamento della tensione finale di carica. Se le estruzioni fornite dal costruttore dell'accumulatore indicano una corrente di carica inferiore a 1C, alla deve essere ridotta, in modo correspondente,anche la capacità.Per una carica ottimale ed una durata più lunga dell'accumulatore,vi consigliamo l'utilizzo del Micro Balancer, art. n. 6491.

Problemi con il trattamento degli accumulatori:

Gli accumulatorati al litio costituiscono un grosso pericolo in caso di sovraccarica, che può provocare sviluppo di gas, surriscaldamento e persino un'esplosione. Se la tensione finale di scarica di 4,1 V/cella (loni di litio) o di 4,2 V/cella (Polimeri di litio) viene superata dell' 1% ,allora inizia una trasformazione degli ioni di litio in litio metallico. Questo, in unione con l'acqua dell'elettrolita, reagisce violente-mente e provoca I'esplosione della cella. Inoltre la tensione finale di carica non dev'essere superata, poiché in tal caso diminuisce la capacità delle celle agli ioni di litio. Una tensione di 0.1 V除去 la soglia significifica più una perdita di circa il 7 % di capacità. Scariche profonde degli accumulatorati al litio provocano una rapida perdita di capacità. Questo fenomeno non è reversible, perché dev'essere in agli caso evitato di scaricare I'accumatore molto i 2,5 V/cella.

Attenzione: l'impostazione del tipo di accumulatorale, della sua qualità e del numero di celle deve concordare sempre con l'accumulatore da caricare e non deve mai differire, pena il pericolo di esplosione! Non deve essere mai collegato un accumulatoratore che abbia un dispositorio di carica integrato!

Caricate i vostri accumulatori solo su superfici ignifughe.

Litio-Programma manuale

Con quello programma l'accumulatore viene caricato con una corrente di carica relativa alla capacité impostata. Prima di collegare l'accumulatore da caricare, impostate la capacité dell'accumulatore (e quando la corrente massima) con i tasti INC / DEC (50 ... 7000 mAh). Il caricabatterie calco la automaticamente la corrente di carica 1 C.

Ora Collegate l'accumulatore al caricabatterie e avviate il processo di carica. La corrente di carica inizia lentamente a salire da 0.00 A al valorile limite impostato. Non meravigliatevi se la corrente di carica che avete impostato non viene raggiunta, poiché il programma di carica controlling in continuazione la tensione dell'accumulatore ed evita un suo gonfiamento, mantenendo uguali la tensione delle singole celle di un pacco. La diminuzione automatica della corrente di carica viene indicata sul display con la scritta „ENDE“ (fine), alternandola con l'indicazione della corrente di carica ridotta.

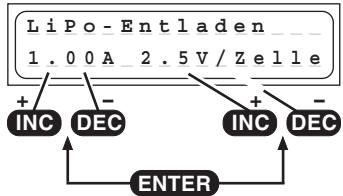

Litio-Programma di scarica

Questo programmà serve per es. per determinare la capacité residua di un accumulatorò non alcora scarico. Con questo programmà la scarica viene effettuata con la corrente di scarica impostata (0.10...1.0 A, a sinistra sul display) sono al raggiungimento della tensione finale di scarica impostata (2.5...3.7 V percella, a destra sul display). La tensione finale di scarica di 2.5 V percella non può essere superata, altrimenti l'accumulatore può danneggiarsi.

Litio-Programma di scelta del tipo

Questo è il più importante programma di impostazione per i pacchi batteria al litio. In questo programma viene impostato il tipo di accumulatoratore. Questa impostazione va fattà con molta attenzione e verificata, poché daessa il caricabatterie ricava tutti gli altri parametri per la carica.

L'impostazione del tipo di accumulatore (LiPo o Lilo) determina la tensione di spegnimento. Se un accumulator al litio viene caricato solo per i 2/3 dell'aspettativa,的概率amente avete sbagliato, in questa sede, l'impostazione del tipo di accumulatore.

Attenzione: Se ave imposto un valore errato, l'accumulatore, in consequence di ciò, cuivenir danneggiato irreparabilmente o addirittura può esplodere!

Litio-Numero di celle

Attenzione! Impostate esattamente il numero di celle, altrimenti I'accumulatore potrebbe esplodere ed incendiarsi!

Quando l'accumulatore viene collegato al caricabatterie e viene premuto il tasto START per ca. 2 sec., sul display appara l'indicazione con il numero di celle, che da 1 a 2 celle è riconosciutto e impostato automaticamente. Se il pacco batterie contiene più di due celle, dovete impostare manually, con i tasti INC / DEC, il numero di celle, poiché non è possible il riconoscimento automatico di un pacco batterie con un numero maggiore di due celle. Sulla destra è indicato, per controlo, la tensione dell'accumulatore collegato. Con un'ulteriore pressione del tasto START, inizia il processo di carica.

14. Programmi Pb

Questi programmi servono per la carica e la scarica di un accumulatorato al piombo, con acido solforico o gel, di 2, 6 o 12 V precisi (1, 3, 6, celle).

Attenzione: Batterie al piombo con tensioni nominali diverse non vengono riconosciuti dal caricabatterie e quindi non devono essere collegati. Gli accumulatorali ai piombo si comportano in modo completamente diverso da quelli al NiCd o NiMH. Con riferimento alla loro disponità, gli accumulatorali ai piombo fornisco correnti relativamente inferiori a quella degli accumulatorali NiCd o NiMH. Ciò si riflette soprattutto sulla loro ricarica, per la quale i produttori di batterie indicano per lo più un tempo da 14 a 16 ore per raggiungere la capacité nominale con una corrente normale di ricarica. Per corrente normale di carica si intende 1/10 del valore nominale di capacità dell'accumulatore. Esempio: se la capacité dell'accumulatore è di 12 Ah, la corrente normale di ricarica è di 1,2 Ah. La carica completingaiene riconosciuti dal caricabatterie (a differenza dagli accumulatorali al NiCd o NiMH) in base alla tensione dell'accumulatore.

Attenzione: le batterie al piombo non possono essere sottoposte ad un processo di carica rapida! Scegliete perché sempre la corrente di ricarica indica dal produttore della batteria. Fate attenzioneanche che una manutenzione errata di un accumulatoratolei piombo (sovraccarica, molte scariche al 100% e soprattutto scariche molto profonde) incide molto negativamente sulla sua capazità nominale (cioè sulla durata). Anche il valorde della corrente di carica / scarica determina la capazità assimilabile dell'accumulatore, nel senso che tanto magiore è la corrente, tanto minore sare la capazità finale dell'accumulatore. I valori di ritardo dello spegnimento e del Timer di sicurezza impostati nelle impostazioni utente non hanno alcun value nei programmi di carica degli accumulatoratori al piombo.

Pb-Programma-manuale

Con quello programma si può impostare, prima di
collegare l'accumulatore, con i tasti INC / DEC, la
massima corrente di carica ammessa (corrente di carica
massima).
Questa impostazione fissa solamente il limite superiore,
che il caricabatterie può fornire all'accumulatore.

Se il produttore dell'accumulatore indica una corrente di carica inferiore, è necessario ridurre anc'he corrente di carica, poiché il caricabatterie, nel tentativo di fornire una carica maggiore all'accumulatore, potrebbe impostare una corrente di carica superiore. Dopo che l'accumulatore è stato collegato ed è iniziato il processi di carica, la corrente di carica comincia a salute lentamente da 0.00 A fino al limite impostato. Durante la carica, l'accumulatore viene costamente monitorato e la corrente di carica adattata alla nuova situazione. Il programma di carica, in base alla misura della tensione, determina automaticamente il numero di celle. Non meravigliatevi tuttavia, se la corrente di carica che avete impostato non viene raggiunta, poiché il programma di carica controllinga continuamente la tensione della batteria ed evitaosi la formazione di gas nell'accumulatore. Ora I'accumulatore viene caricato fino al raggiungimento di circa 2.3V ... 2.35 V per cella con la massima corrente di carica possible. Quindi viene eseguito un processo più delicato per effettuare la carica completa. La corrente di carica viene ulteriamente ridotta per ottenerile la massima carica possibile dell'accumulatore. La fine del processo di carica avviene automaticamente al raggiungimento di una tensione di circa 2.45V fino a 2.5V per cella. Con I'adattamento automatico della corrente, è possible ottenere una carica più rapida con un tempo notevolmente inferiore alle 14 - 16 ore.

Quando il processo di carica è completato, viene emesso un segnale acustico per un determinato intervallo di tempo. Contemporaneamente sul display lampeggia la scritta „ENDE" (fine).

Pb-Programma di scarica

Questo programma serve per es. per determinare la capacità residua di un accumulatore di alimentazione di un motore.

Con quello programma la scarica viene effettuata con la corrente di scarica impostata (0.1...1.0 A, a sinistra sul display) fino al raggiungimento della tensione finale di scarica impostata (1.7...12.0 V a destra sul display). Per una misura della capacità significativa, la corrente di scarica dovrebbe rimanere sotto 1 C (capacità dell'accumulatore = 2 Ah à C = 2 A) e come tensione di fine scarica dev'essere scelto un valore di circa 1.7 V per cella.

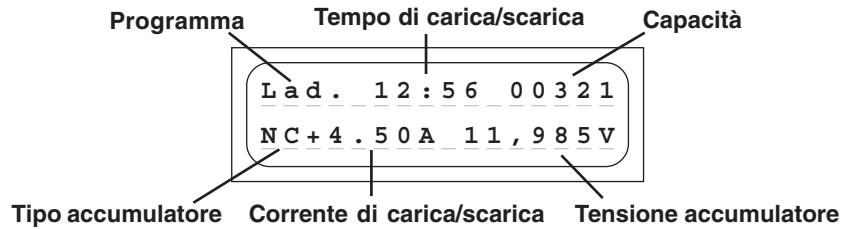

15. Indicazioni del display

I dati essenziali relativi alla carica e scarica vengono visualizzati chiaramente sulle due righe del display a cristalli liquidi e sono mantenuti fino allo scollegamento dell'accumulatore. Quando viene collegato un altro accumulatore i valori precedenti non sono più richiamabili.

16. Indicazioni di controllo sul display

Il caricabatterie è dotato di un grande numero di protezioni e di controllingi per monitorare le singole funzioni ed i circuiti elettronici. Un superamento dei valori limite provoca in certi casi l'interruzione del processo di carica (per es. in caso di sovratensione, temperatura troppo alta o batteria dell'auto scarica).

Questi fatti provocano una segnalazione, sul display a cristalli liquidi, della causa dell'erreore ed una segnalazione acustica del cicalino.

Configurazione iniziale

VERMESSE AKKU

BITTE WARTEN...

Dopo la pressione del tasting START per ca. 2 sec., prima che venga avviato il processo di carica, l'accumulatore viene configurato e per 1 - 2 sec. sul display appara但这a significazione.

Indicazione di carica completeness

ENDE 48:3203363

NC 200mA 9.73V

Quando un programma di carica / scarica ha completato il suo processo, sul display appeare, alternativamente alla descrizione del programma, la scritta „ENDE" (fine). Contemporamente viene emesso un cliq del tasto o una segnalazione del cicalino in accordo con le impostazioni utente relative a quosti segnali.

Indicazione della tensione d'ingresso

L'attuale tensione d'ingresso più essere visualizzata premendo i tasti INC / DEC.

Cio è molto utile quando si usa una batteria d'automobile como alimentazione del caricabatterie. Con la pressione di un tasting qualsiasi si ritorna nel menu precedente.

17. Segnalazioni di erre o ed avventenze

Il caricabatterie è dotato di un grande numero di protezioni e di controllingi per monitorare le singole funzioni ed i circuiti elettronici. Un superamento dei valori limite provoca in certi casi la riduzione automatica delle impostazioni del caricabatterie (per es. della corrente di carica / scarica) o allo spegnimento del processo di carica (per es. quando la batteria dell'auto è completamente scarica). La causa dell'erreore viene visualizzata sul display a cristalli liquidi. La maggior parte delle cause di erre sono autoesplicative, tutvia quale contente nella lista che segue, possono essere di aiuto per individuare gli erre. Le segnalazioni di avvertenza e acustiche sono essere cancellate con il tasto „ENTER".

Questa avvertenzaiene segnalata quando la tensione della batteria dell'auto si trova al di fatto del valore impostato nel menu „Spegnimento per tensione insufficiente" nelle impostazioni utente (11.0 V).

Questa segnalazione avverte che all'uscita del carica batterie è stato collegato un accumulatore con i poli invertiti.

Questa segnalazione appeare quando si verifica, durante ilprocesso di carica / scarica, un'interruzione del collegamento tra l'accumulatore ed il caricabatterie. Se esta segnalazione appeare durante il funzionamento, cui po组织领导 are un falso contatto.

Avviso: Questa segnalazione di erre compare ancche quando voi interrompe la carica, per esempio scollegando l'accumatore.

Se il processo di carica continua fino alla scadenza dell'intervallo fissato per il Timer di sicurezza, aviene un'interruzione dei processi in corso.

Il Timer di sicurezza è impostato, per gli accumulatorati al NiCd/NiMH e al Litio a 180 min., perché per gli accumulatorati al piombo è disattivato. Queste impostazioni non possono essereambiate. Possibili cause: la corrente di carica è troppo Bassa e quindi l'accumulatore non è carico, i cavi di collegamento sono troppo sottili o troppo lunghi e perché la corrente di carica non può salire sufficientemente, la capacité dell'accumulatore è troppo grande.

Questa segnalazione indica una tension troppo alla a causa di un'errata impostazione del numero di delle per un accumulatore al litio oppure un'impostazione di un accumulator al piombo errata.

Questa segnalazione viene visualizzataanche per una sovraccarica delle celle collegate.

Questa segnalazione indica una tension troppo Bassa a causa di un'errata impostazione del numero di delle per un accumulatore al litio oppure un'impostazione di un accumulator al piombo errata. La causa di esta segnalazione è che le celle, per un'errata impostazione, vengono scaricate troppo profondamente.

18. Pulizia e manutenzione

Il caricabatterie funzione alla sua necessità di manutenzione. Nel vosto interesse protegetelo da polvere, sporcizia e umidità.

Per pulirlo, dato averlo scollegato alla batteria dell'auto, passate con delicatezza un panno asciutto (non usate detersivi!).

19. Indicazioni per il trattamento degli accumulatori

• La carica di una singola cella NiCd o NiMH o di un pacco batterie con 1...4 celle presente un serio problema di spegnimento automatico, poiché il picco di tensione non è molto sensibile e non è garantito uno svolgimento corretto della funzione. Il funzionamento automatico non può reagire correttamente. Eseguite perciò prove ripetute, controlling se la funzione di spegnimento automatico funziona correttamente con il vostro accumulatore.
• Le batterie calde sono più efficienti di quale fredde. Non meravigliatevi perché se in inverno le vostre batterie hanno un rendimento minore.
• Sia la sovraccozza che la scarica profonda provocano un danno irreparabile alle celle riducendone in modo duraturo l'efficienza e la capacité.
• Non mettete a riposo per un lungo tempo una batteria scarica, vuota o caricata solo parzialmente. Prima di metterla a riposo, caricatela e di tanto in tanto controllate il suo stato di carica.
• Acquistate accumulatori di buona qualità, caricateli all'inizio con una corrente di carica piccola ed aumentatelà solo gradualmente.
• Caricate gli accumulatori solo poco prima del loro utilizzato,osi il loro rendimento sare maggiorie.
• Non effettuate saldature direttamente sugli accumulatori. Le alte temperature della saldatura rovinano le guarnizioni e le valvole di sicurezza della cella, l'accumatore perde elettrolita o si secca e perde le sue potenziali prestazioni.
• La sovraccarica riduce la capacité dell'accumulatore. Quindi non caricate un accumulatore molto caldo o più carico.
• Caricare e scaricare un accumulatore con correnti alte riduce le sue aspettative di durata. Non superate perci o leindicazioni fornite dal costrutto.
  Gli accumulatorati al piombo non sostortano forti correnti di carica. Non superate perci o leindicazioni fornite dal costruttore.
• Proteggete l'accumulatore da vibrazioni e non sottoponetelo ad alcun carico meccanico.
• Durante il processo di carica e l'utilizzo di un accumulatorati ci cui po èssere emissione di idrogeno. Mantenete gli ambienti quindi ben aerati.
• Non portate l'accumulatore a contatto con l'acqua, potrebbe esplodere.
• Non cortocircuitate mai i terminali di un accumulatoratore, potrebbe esplodere.
• Non aprite le batterie, c'é il pericolo di corrosione.
  Gli accumulatori NiCd/NiMH vengono formattati meglio se prima si scaricano separatamente le singole celle ed infine si carica l'intero pacco. La scarica si effettua con il caricabatterie (cella per cella) o con un ponticello con una resistenza di 100 ohm su agli singola cella del pacco.
  Non meravigliatevi se il vostro pacco batterie si carica di meno in inverno che d'estate. Il rendimento di una cella fredda é inferiore di quello di una calda.
• Avverenza sulla regolamentazione delle batterie: Le batterie usate sono rifiuti speciali e non devono esseregettati nel cassetonetto delle immondizione, ma nei contentitori apposti per la raccolta differenziata delle batterie.

20. Caratteristiche tecniche

Accumulatore:

Corrente di carica / rendimento 100 mA - 7,0 A / max. 50 W

Corrente di scarica / rendimento 100 mA - 1 A / max. 5 W

Accumulatori Ni-Cd & Ni-MH:

Numero di celle 1-14 celle

Capacità da 0,1 Ah - 7,0 Ah

Accumulatori al litio:

Numero di celle 1-5 celle

Tensione delle celle 3,6 V (Lilo) rispettiv. 3,7 V (LiPo)

Capacttà da 0,1 Ah - 7,0Ah

PB-Akkus:

Numero di celle 1,3,6

Tensionedell'accumulatore 2,6,12V

Capacità da 1 Ah

Sonstiges:

Tensionedi funzionamento 11,0finoa15V

Batteria auto necessaria 12 V, min. 30 Ah

Alimentatore necessario 12-14V, min. 10 A stabilizzato 1)

Assorbimento sensa carico ca. 50mA

Bassa tensione di spegnimento ca. 11,0 V

Peso ca. 430 g

dimensioni ca. 130× 113× 40mm

Tutti I dati si riferiscono ad una tensione di batteria per auto di 12.7 V.
Tutti i valori dichiarati sono indicativi e possono variate secondo lo stato dell'accumulatore usato, la temperatura, ecc.
1) Un funzioniamento correto del caricabatterie collegato ad un alimentatore dipende da molti fattori, come per es. la forma d'onda, la stabilità, ecc. Usate solo apparecci consigliati da nostr.

Indicazioni sulla protezione dell'ambiente

Questo simbolo, stampato sul prodotto o indicate nelle istruzioni per l'uso o sulla confazione, avvisa che questo prodotto, alla fine del suo utilizzo, non deve esseregettato nel normale contentitore per l'immondizia, ma de v'essere portato ad un punto di raccolta per il riciclaggio di materiali elettrici ed elettronici.

I materiali, ciaccuno secondo le proprie caratteristiche, sono riutilizzabili. Con il risciclaggio di materiali e di vecchie apparecchiature, potrete dare un importante contributo alla protezione dell'ambiente.

Batterie ed accumulatori devono essere rimossi dalle apparecchiature ed eliminati presso un centro di raccolta appositamente predisisto.

Dai modelli RC devono essere smontati ed smaltiti presso un centro di raccolta di rottami elettronici tutti gli elementi elettronici come per esempio servocomandi, riceventi, regolatori.

Informatevi sulla dislocazione dei centri di raccolta differenziata della vostra zona.

La ditta Graupner GmbH & Co. KG, Henriettentnst. 94/96, 73230 Kirchheim / Teck, Deutschland accorda una garanzia di 24 mesi data da acquisto di quello prodotto. La garanzia vale solo per difetti di materiali o di funzionamento più presenti al momento dell'acquisto del prodotto. I dati che sono riconducibili ad usura, sovraccarico, accessori sbagliati o ad un uso non corretto, sono esclusi alla garanzia.

Questa garanzia non riguarda i diritti legali e i reclami dell'acquirente.

Prima di effettuare un reclamo o di restituirci il prodotto, vi preghiamo di controllare attentamente eventuali difetti. Se il prodotto fosse trovato esente da difetti, saremmo obbligati ad addebitarve le spese per il nostro intervento.

Servicestellens / Service / Servizio di assistenza

Graupner-Zentralservice

Name des Kaufers, Owner's name, Nome dell'acquirente

Strasse, Wohnort, Complete adress, Indirizzo

Timbro e firma del venditore

Servicehotline

([phone]

Montag-Freitag
