MANUALE UTENTE ULTRAMAT 16 GRAUPNER

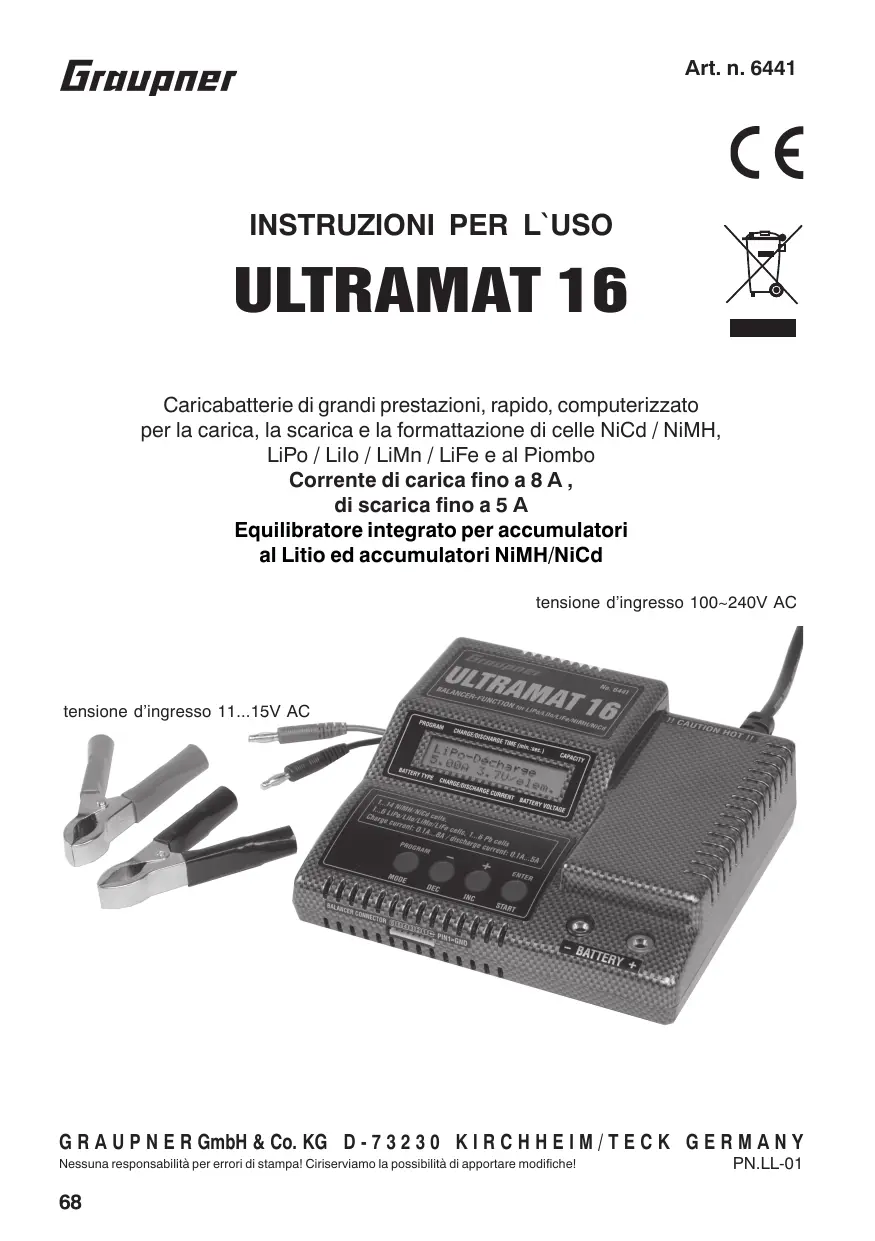

ULTRAMAT 16 Caricabatterie di grandi prestazioni, rapido, computerizzato per la carica, la scarica e la formattazione di celle NiCd / NiMH, LiPo / Lilo / LiMn / LiFe e al Piombo Corrente di caricafinoa8A, di scarica fino a 5 A Equilibratore integrato per accumulatori al Litio ed accumulatori NiMH/NiCd tensione d'ingresso 100-240V AC tensione d'ingresso 11...15V AC GRAUPNER GmbH &Co.KG D-73230 KIRCHHEIM/TECK GERMANY Nessuna responsabiltà per error di stampal Ciriserviamo la possiblità di apportare modifichel PN.LL-01

2. avvertenze per la sicurezza

3. Notizie generali per il funzionamento

5. Componenti del caricabatterie, utilizzo, avvio della carica

6. Programmi di carica e scarica 73

7. Struttura del programma 73

8. Scelta del gruppo carica 74

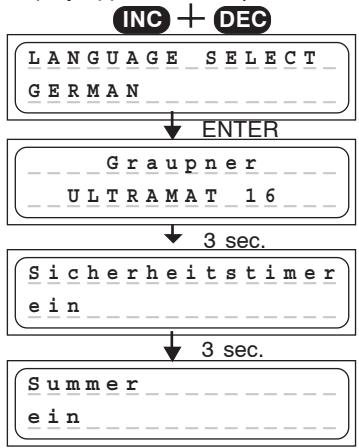

9. Prima di cominciare 74

10. Avvio del processo di carica / scarica 75

11 Programmi di carica per accumulatori al Nichel-Cadmio (NiCd) 76

12. Programmi di carica per accum. al Nichel-ldrato di metallo (NiMH) 78

13. Programmi di carica per accumulatori agli ioni di litio (Lilo) /

polimeri (LiPo) / LiMn / LiFePO, (LiFe) 81

14. Programmi di carica per accumulatori al piombo (Pb) 83

15. Indicazioni del display, Indicazioni dei dati del ciclo 85

16. Indicazioni controllo sul display Visualizzazione delle tensioni

delle singole celle 85

17. Segnalazioni di errore e avvertenze 87

18. Interfaccia PC 89

19. Pulizia e manutenzione 89

20. Consigli sul trattamento degli accumulatori 90

21. Caratteristiche tecniche 67

Certificato di garanzla copertina Per poter utilizzare il vostro nuovo caricabatterie al massimo delle sue potenzialità, prima di mettere in funzione l'apparecchio leggete attentamente queste descrizioni. Osservate soprattutto le precauzioni e le avvertenze per la sicurezza. Queste istruzioni devono essere conservate in un posto sicuro e consegnate ad un eventuale successivo utente del caricabatterie. Con l'ULTRAMAT 16 siete venuti in possesso di un prodotto completo con caratteristiche eccezionali Con l'utilizzo della più moderna tecnologia elettronica e di un microprocessore RISC è stato possibile ottenere eccezionali prestazioni per la ricarica, semplicità di utilizzo e una completa affidabilità, riscontrabili solo in apparecchi notevolmente più costosi Con l'ULTRAMAT 16 potrete ricaricare quasi tutti gli accumulatori usati dai modellisti al nichel cadmio (NiCd) sinterizzati, al nichel metal idrato (NiMH), ai polimeri di ltio (LiPo), ai LiFePO, (LiFe), agli ioni di litio (Lilo), al litio-biossido di manganese (LiMn) e al piombo con gel o acido: Questi accumulatori a tenuta di gas sono preferiti per l'utilizzo nel modellismo radiocomandato Hanno una struttura robusta, non risentono della posizione e dei radiodisturbi. Per la conserva- Zione non richiedono particolari precauzioni ad eccezione di non lasciarli scaricare completa- mente. Infine con l'ULTRAMAT 16 è possibile scaricare e formattare gli accumulatori Avvertenza Osservate sempre le indicazioni del produttore dell'accumulatore e rispettate la corrente ed il tempo della carica. E' possibile eseguire un carica rapida solo per gli accumulatori espressa- mente adatti a sopportare questa forte corrente di carica! Tenete presente che gli accumulatori nuovi raggiungono la loro piena capacità solo dopo parecchi cicli di carica / scarica ed il processo di carica pud essere interrotto prima del tempo previsto. Eseguite parecchi test per monitorare la sicura ed affidabile funzione dello spegnimento automatico del processo di carica e del raggiungimento della completa capacità

recau: e avvertenze per la sicurezza + Proteggete il caricabatterie dalla sporcizla, dall’umidità, dalla ploggia, dal calore intenso (per es. dall’esposizione diretta al raggi del sole) e dalle vibrazioni. Usatelo solamente In ambienti asciuttil e ll caricabatterie non è adatto a ragazzi sotto i 14 anni. Non è un giocattolo! © Le griglie sull'involucro servono per il raffreddamento dell'apparecchio e non devono esser coperte od ostruite. || caricabatterie durante il funzionamento dev'essere libero da ingombri in modo che l'aria possa circolare liberamente. e I! caricabatterie à adatto ad essere collegato DC ad una batteria per auto a 12 V DC o tensione d’ingresso 100-240V AC . Non devono essere apportati cambiamenti di nessun tipo al caricabatterie. © Durante il funzionamento, il caricabatterie deve esser posto su un ripiano di materiale non infiammabile, resistente al calore ed isolante elettrico! Non sistematelo direttamente sui sedili dell'automobile, sui tappetini o simili! Allontanate anche tutti gli oggetti infiammabili e assicurate una buona ventilazione. Accumulatori a causa di un difetto possono esplodere oppure incendiarsi! © Collegate il caricabatterie alla batteria dell'automobile direttamente con il cavo di alimentazione e le pinze di collegamento originali. Il motore del veicolo, finché il caricabatterie ULTRAMAT 16 è collegato, dev'essere spento. La batteria dell'automobile, durante questo tempo, non dev'essere caricata da un altro caricabatterie! © Le uscite ed i cavi per la ricarica non devono essere cambiati o collegati tra di loro in qualsiasi modo. Tra le uscite del caricabatterie e la carozzeria dell'automobile sussiste, durante il funzionamento, il pericolo di cortocircuito! Durante il processo di ricarica, i cavi di carica e di collegamento non devono essere arrotolati. Evitate cortocircuiti tra le uscite del caricabatterie o i cavi di ricarica e la carrozzeria dell'automobile. Non sistemate perci l'apparecchio direttamente sulla carozzeria dell'automobile. © Non lasciate mai il caricabatterie senza controllo mentre è collegato all'alimentazione. e All'uscita del caricabatterie pud essere collegato un solo accumulatore da ricaricare. ‘ Non devono essere collegati al caricabatterie i seguenti accumulatori: - Accumulatori NiCd / NiMH con più di 14 celle. Accumulatori agli ioni di LiFePO, (LiFe) / LiMn / litio / polimeri di litio con più di 6 celle o batterie al piombo con più di 12 V di tensione nominale. - Accumulatori che necessitano una tecnica di ricarica diversa da quella prevista per gli accumulatori NiCd / NiMH, al Litio o al Piombo. - Accumulatori o celle difettosi o danneggiati. - Accumulatori disposti in parallelo o celle di tipo diverso - Celle nuove assieme a celle usate o celle di diversa fabbricazione. - Accumulatori non ricaricabili (batterie a secco). Attenzione: possono esplodere! - Accumulatori o celle che, da indicazione del produttore, non sono adatti alla corrente di carica fornita da questo caricabatterie. - Accumulatori già carichi o caldi o non completamente scarichi. - Accumulatori o celle che hanno un dispositivo di ricarica o di disinserimento integrato. - Accumulatori o celle che sono inseriti in altri apparecchi o collegati con altri dispositivi elettrici. - Per evitare cortocircuiti con le spine a banana dei cavi di ricarica, collegate prima il cavo di ricarica con il caricabatterie e dopo con l'accumulatore. Procedimento inverso per disconnettere l'accumulatore. Accertatevi, dopo che l'accumulatore à stato completamentericaricato, che la quantita di caricaindicata dal caricabatterie corrisponda a quella da voi calcolata. Cosi potrete riconoscere in modo affidabile e in tempo utile uno spegnimento anticipato. Questo pu dipendere da molti fattori, ma soprattutto con accumulatori completamente scarichi, con piccolo numero di celle, o con determinati tipi di accumulatori. « Fate parecchi test di prova (soprattutto co un piccolo numero di celle) per assicurarvi sull'affidabilità della funzione di spegnimento automatico. Tra l'altro, un accumulatore completamente carico non è riconoscibile con un basso valore di picco. © Prima di una ricarica chiedetevi: à stato impostato il programma di carica adatto all'accumulatore, la corrente dicarica/scarica, e la correttatensione di spegnimento, importante per gli accumulatri al NiCd NiMH? Sono affidabili, senza falsi contatti, tutti i collegamenti? La ricarica rapida di un accumulatore pud essere pericolosa. Un'interruzione, anche breve, a causa di un falso contatto provoca immancabilmente un errore nella funzione, puà far ripartire il processo di ricarica e sovraccaricare l'accumulatore.

3. Notizie generali per funzionamento

Carica degli accumulatori Nel processo di carica, all'accumulatore viene forita una detrminata quantità di corrente, risultante dal prodotto della corrente di carica per il tempo di carica. La massima corrente di carica ammessa dipende dal tipo di accumulatore ed à comunicata nei dati tecnici del produttore. Solamente per gli accumulatori espressamente indicati come idonei per la carica rapida puè essere superata la normale corrente di carica. Come NORMALE CORRENTE DI CARICA si intende 1/10 del valore nominale della capacità (per es. per una capacità indicata di

1.7 Ah, la normale corrente di carica sarà di 170 mA).

+ L'accumulatore da ricaricare dev'essere collegato con un cavo di carica adatto alle prese del caricabatterie (rosso = polo positivo, nero = polo negativo). + Seguite sempre le indicazioni per la ricarica fornite dal produttore, sia per la corrente che per il tempo di ricarica. Si pu eseguire una carica rapida solo per gli accumulatori espressamente adatti alle alte correnti di carica che questo caricacabatterie pud fornire + Gli accumulatori nuovi raggiungono la loro completa capacità appena dopo parecchi cicli di carica / scarica. Per questi accumulatori e per quelli completamente scarichi, si puè avere uno spegnimento anticipato del processo di ricarica. + Se dopo aver completato un ciclo di ricarica rapida, una cella di un accumulatore al NiCd dovesse essere particolarmente calda, puè darsi che questa cela sia difettosa. Questo pacco di batterie non dev'essere più usato (dev'essere eliminato nei contenitori per rifiuti speciali!) + Controllate attentamente i collegamenti di tutti gli spinotti e delle pinze. Anche una breve interruzione del processo di carica per un falso contatto puè far iniziare di nuovo il processo di ricarica e quindi sovraccaricare l'accumulatore + Una fréquente causa di malfunzionamento à l'uso di cavi di ricarica non appropriati. Poiché il caricabatterie non 8 in grado di distinguere tra la resistenza interna dell'accumulatore, quella dei cavi e quella degli spinotti di collegamento, il primo presupposto per un funzionamento senza possibilità di error à l'uso di cavi di ricarica con una sezione sufficiente ed una lunghezza di non più di 30 cm e spinotti con contatti dorati

• Ricarica di accumulatori della trasmittente Un accumulatore inserito in una trasmittente puè essere ricaricato attraverso la presa integrata nella trasmittente. La presa per la ricarica sulla trasmittente à prowvista, nella maggior parte dei casi, di una protezione contro le correnti inverse (diodo). Ciè impedisce alla trasmittente di danneggiarsi in caso di inversione della polarità o di cortocireuiti con i terminali scoperti degli spinotti di ricarica. La ricarica dell'accumulatore della trasmittente con l'ULTRAMAT 16 à possibile solo bypassando tali protezioni. Seguite scrupolosamente le istruzioni della trasmittente! Non dev'essere mai superata la massima corrente di ricarica permessa per la trasmittente. Per evitare che l'elettronica della trasmittente si danneggi per il forte riscaldamento ed il ristagno del calore, l'accumulatore della trasmittente dovrebbe essere estratto dal contenitore della trasmittente. Durante il processo di ricarica la trasmittente dev'essere spenta! Non accendete mai la trasmittente durante il processo di ricarica. Anche una breve interruzione del processo di ricarica pub provocare un aumento della tensione di ricarica del caricabatterie, che rovina irrimediabil- mente la trasmittente. Non eseguite il processo di scarica dell'accumulatore o un programma di manutenzione dell'accumulatore attraverso le prese di ricarica! Queste non sono adatte per questo impiego. « Il caricabatterie imposta la corrente di carica / scarica richiesta solo se questa non supera la sua capacità tecnica! Se viene impostata una corrente di carica / scarica che il caricabatterie tecnicamente non puè sopportare, questo valore viene automaticamente ridotto al massimo valore ammissibile e sul display compare, alternativamente alla corrente di carica, la scritta MAX"

Esclusione della responsabilità L'osservanza delle istruzioni per il funzionamento ed il metodo d'installazione, utilizzoe manuten- Zione non possono essere da noi controllati. Perci la ditta Graupner declina ogni responsabilità per perdite, danni o costi derivanti da un utilizzo o un funzionamento errato o ad essi consegu- enti.

4. Cavidiricarica cons

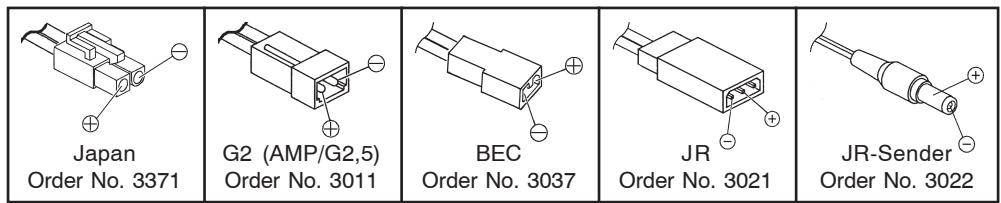

Esigenze diverse nell'uso e nella connessione degli accumulatori ricaricabili richiedono anche spinotti di collegamento diversi. Fate attenzione che collegamenti, descrizioni, polarità di cavi di altri fornitori differiscono tra di loro. Utilizzate perciè solamente spinotti originali Graupner che si adattino fra di loro. Per la ricarica sono idonei i seguenti cavi: Japan G2 (AMP/G2,5) BEC JR JR-Sender Order No. 3371 Order No. 3011 Order No. 3037 Order No. 3021 Order No. 3022 Usate solamente cavi di ricarica originali con sufficiente sezione.

5. Componenti del caricabatterie, utilizzo, avvio della carica

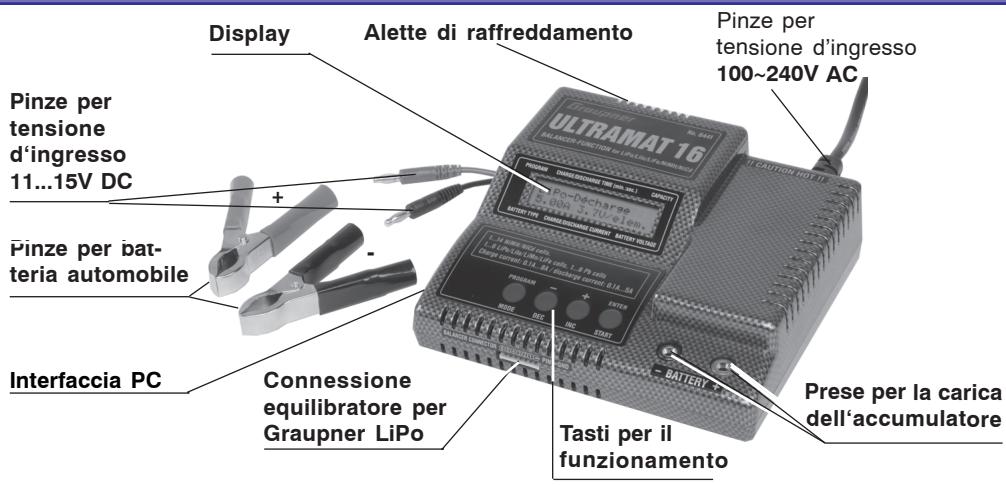

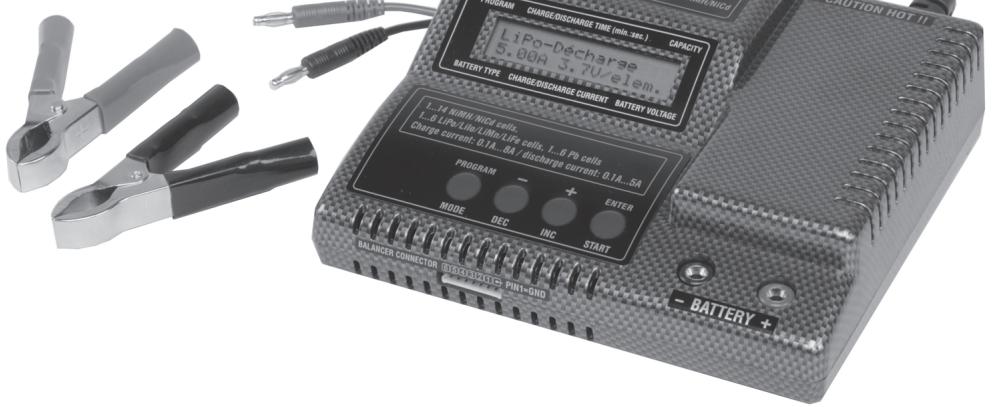

Pinze per tensione d'ingresso 100-240V AC Display Alette di raffreddamento Pinze per tensione d'‘ingresso 11.15V DC Finze per bai: Interfaccia PC Connessione Prese per la carica equilibratore per : Graupner LiPo Tasti per il gell'accumulatore Il funzionamento del caricabatterie si effettua con solo quattro tasti di servizio. Oltre ai tasti -DEC e +INC, con i quali vengono variati i valori della corrente e della tensione, ci sono i tasti di servizio che, se un accumulatore à o non è collegato, svolgono ciascuno funzioni diverse: Tasto Funzione MODALITA'} PROGRAMMA | Scelta del programma di carica e sottogruppo Nessun accum. ‘ MODALITA/ PROGR. 2s. | Scelta del gruppo di programmi (di carica) collegato ENTER / START Conferma di una impostazione nel menu di scarica/ciclo Accumulatore (ENTER / START Fine della carica, stop del cicalino, collegato cambio fra sottogruppi ENTER / START 2s. Inizio della carica

6. Programmi carica e scarica

Le diverse possibilità del caricabatterie sono ripartite in due gruppi di programmi, che pote- te scegliere con il tasto MODE (tener premuto per 2 sec.) nella seguente sequenza. Programmi per accumulatori NiCd carica, formattazione, scarica per determinare la capa- cità immagazzinata, il residuo della capacità o per la selezione delle celle. Programmi per accumulatori NiMH: carica, formattazione, scarica per determinare la capa- cità immagazzinata, il residuo della capacità o per la selezione delle celle. Programmi per accumulatori LiPo / Lilo / LiFe: carica, scarica per determinare la capacità immagazzinata, il residuo della capacità o per la selezione delle celle. Programmi per accumulatori al piombo: carica, scarica per determinare la capacità imma- gazzinata o il residuo della capacità, carica di mantenimento per il funzionamento stand by.

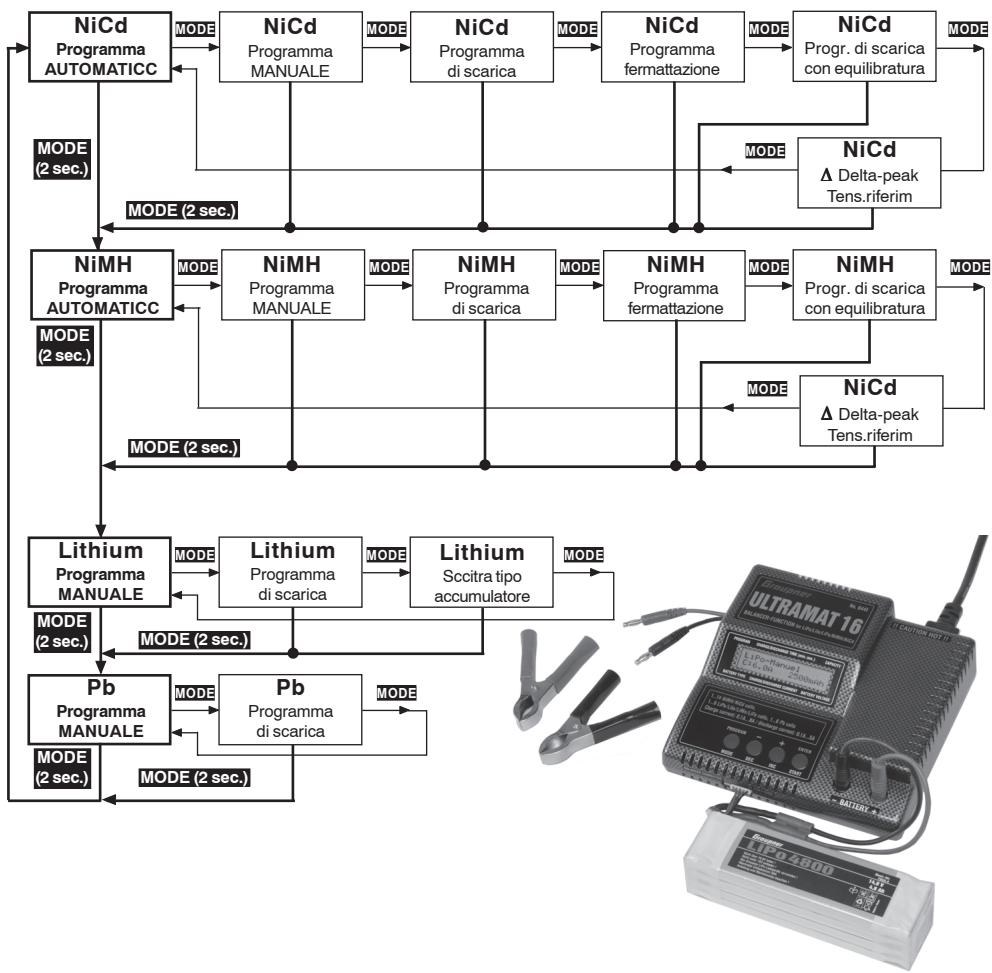

7. Struttura del programma

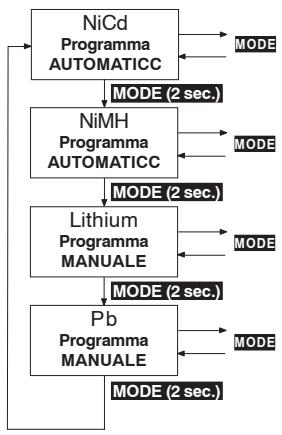

8. Scelta del gruppo del programma di carica

NIGI Le possibilità di carica e scarica dell'ULTRAMAT 16 sono J programme L—* suddivise in modo chiaro e logico in quattro gruppi di programmi. AUTOMATICC | Per i diversi tipi di accumulatori : Nichel-Cadmio, Nichel-Metal 1d- Joe @ sec] rato, loni di litio / Polimeri di litio / LiFePO, (LiFe) e Piombo c'è a NMH disposizione un proprio gruppo di programmi. Programma u Un ulteriore gruppo di programmi comprende le possibilità di im- AUTOMATICC postazione individuali del caricabatterie. JLuoE € sec] Cambio del programma: Lihium + Finché l'apparecchio si trova in un gruppo di programmi di cari- RE — ca / scarica,non è possibile passare da un programma di cari- ca al successivo. [MODE 6 sec) Pb + Per passare da un gruppo di programmi al successivo, bisogna Programma | premere il tasto MODE per ca. due secondi. Per passare da un MANUALE _f— programma al successivo allinterno del gruppo, esercitare un breve pressione sul tasto MODE. ma di cominciare Dopo aver collegato l'ingresso 100 - 240V AC ad una presa di rete o l'ingresso 12V DC ad una batteria per auto o ad un alimentatore 11 … 15V DC di almeno 8,5 À, premete contemporaneamente i tasti INC e DEC per accedere alla scelta della lingua. Altrimenti viene visualizzata la routine di informazioni sulle principali impostazioni utente dell'apparecchio. Sul display appaiono in sequenza le seguenti indicazioni: + Mentre prowvedete sull'apparecchio la tensione TANGUAGE SELECT d'ingresso, premete i tasti INC e DEC per accedere alla scelta della lingua. Premete i tasti INC o DEC per scegliere la lingua INGLESE, TEDESCA 0 FRANCESE. ŸENTER Uscite da questa scelta con il tasto ENTER. Graupner L'ULTRAMAT 16 si presenta con il suo nome. ULTRAMAT 16 7 Il Timer di sicurezza à impostato , per gli accumulatori al 3 sec. NiCd/NiMH e al Litio a 180 min., mentre per gli accu- Sicherheitstimer mulatori al piombo è disattivato. ein Funzione on (ein = aperto) o off (aus = spento) con une Ts breve pressione il tasti DEC o INC. sec. Funner Funzione cicalino on (ein = aperto) o off (aus = spento) ein con une breve pressione il tasti DEC o INC. Il caricabatterie à pronto per l'impiego. GERMAN

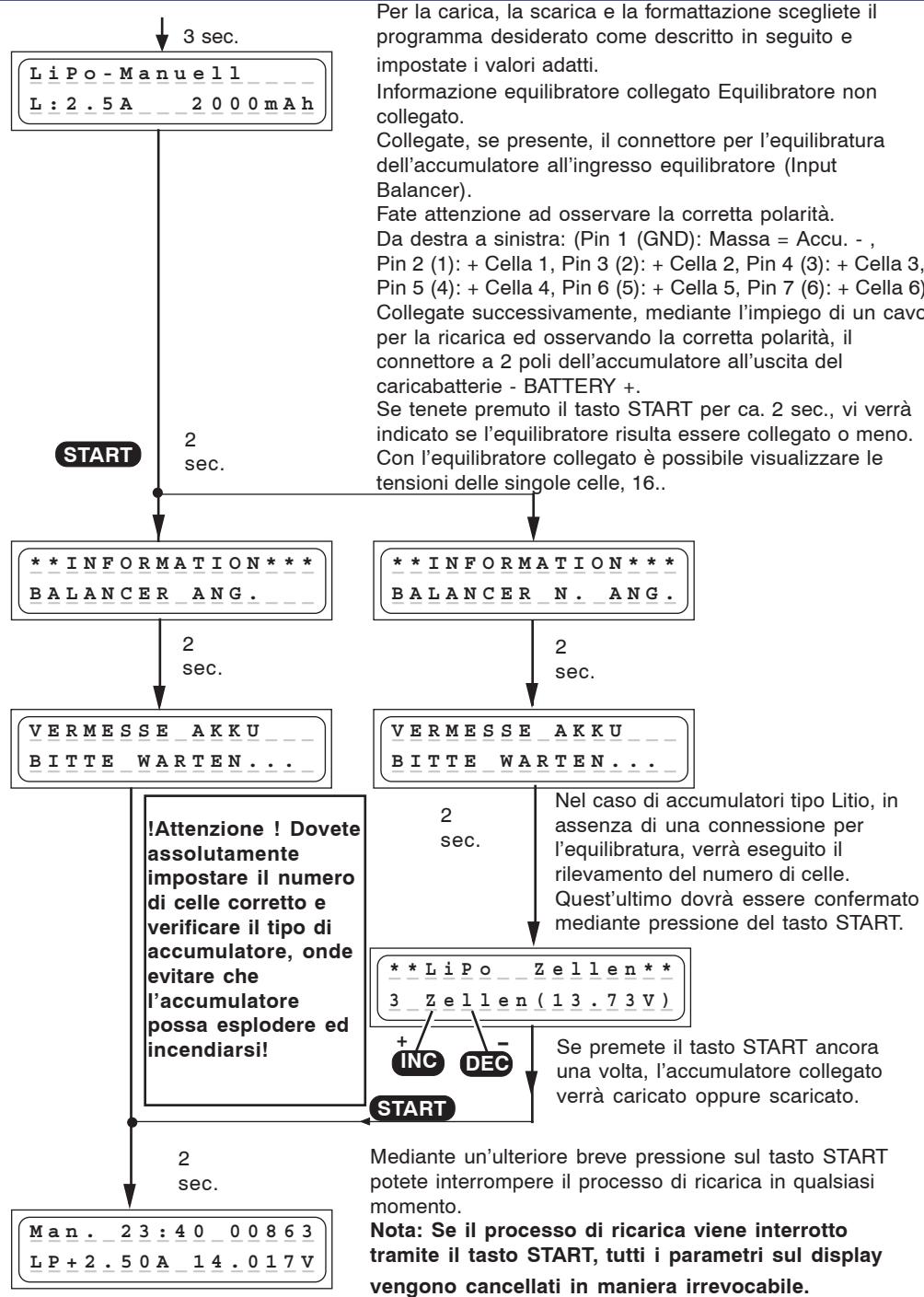

Avvio dei Ÿ 3 sec. LiPo-Manuell 5A 2000mAh processi di carica / scarica Per la carica, la scarica € la formattazione scegliete il programma desiderato come descritto in seguito e impostate i valori adatti. Informazione equilibratore collegato Equilibratore non collegato. Collegate, se presente, il connettore per l'equilibratura dell'accumulatore allingresso equilibratore (Input Balancer). Fate attenzione ad osservare la corretta polarità. Da destra a sinistra: (Pin 1 (GND): Massa = Accu. -, Pin 2 (1): + Cella 1, Pin 8 (2): + Cella 2, Pin 4 (3): + Cella 8, Pin 5 (4): + Cella 4, Pin 6 (5): + Cella 5, Pin 7 (6): + Cella 6) Collegate successivamente, mediante l'impiego di un cavo per la ricarica ed osservando la corretta polarità, il connettore a 2 poli dell'accumulatore all'uscita del caricabatterie - BATTERY +. Se tenete premuto il tasto START per ca. 2 sec., vi verrà indicato se l'equilibratore risulta essere collegato o meno. Con l'equilibratore collegato à possibile visualizzare le tensioni delle singole celle, 16...

#**INFORMATION*** BALANCER ANG. #**INFORMATION*** BALANCER N. ANG. sec. VERMESSE AKKU BITTE WARTEN... | (res na AKKU BITTE WA RTEN... lAttenzione ! Dovete lassolutamente impostare il numero di celle corretto e verificare il tipo di laccumulatore, onde levitare che l'accumulatore possa esplodere ed incendiarsil Nel caso di accumulatori tipo Litio, in assenza di una connessione per l'equilibratura, verrà eseguito il rilevamento del numero di celle. Quest'ultimo dovrà essere confermato Ÿ mediante pressione del tasto START. *+L Zellen Po Zellen*+* (13.73%) Man. 23

Se premete il tasto START ancora una volta, l'accumulatore collegato verrà caricato oppure scaricato. Mediante un'ulteriore breve pressione sul tasto START potete interrompere il processo di ricarica in qualsiasi momento. Nota: Se il processo di ricarica viene interrotto tramite il tasto START, tutti i parametri sul display vengono cancellati in maniera irrevocabile.

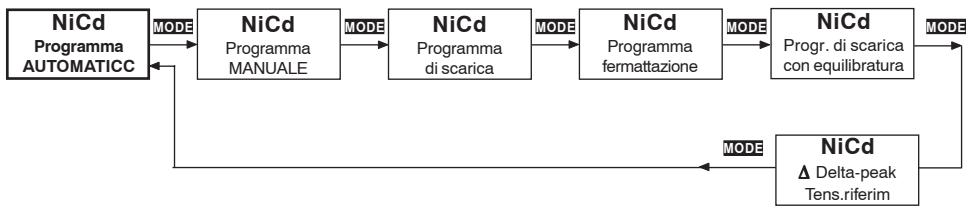

NiCd mx] NiCd NiCd NiCd NiCd |me Programma Programma Programma Programma Progr. di scarica AUTOMATICC MANUALE discarica fermatazione con equiibratura IE d A Delta-peak Tensriferim Programmi semplici da usare per la carica degli accumulatori NiCd solitamente usati nel model- lismo. Quando il programma di carica / scarica à concluso, sul display appare, fino allo scollega- mento dell'accumulatore, alternativamente con la scritta ,ENDE* (fine), il tempo di carica, gli ulti- mi valori della corrente di carica / scarica, la capacità e la tensione dell'accumulatore. Questi dati danno, in questo caso, indicazioni preziose ed esaurienti sull'andamento della carica, sulla capa- cità dell'accumulatore NiCd collegato o su errori verificatisi. NiCd-Programma automatico = = In questo programma il caricabatterie riconosce il tipo di Nicd-Automatik accumulatore collegato e adegua la corrente di carica L:2.5A begrenzt corretta, in modo da evitare un sovrac- \ carico dell'accumulatore. La corrente di carica massima puè essere impostata con i tasti INC / DEC prima di col- legare l'accumulatore da 0.1 a 8.0 A senza limitazioni. Il processo di carica termina in accordo con i valori impo- stati per la tensione di spegnimento del delta peak. NiCd-Programma manuale Con questo programma potete caricare il vostro accumu- latore con la corrente impostata. La corrente massima puè essere impostata prima di collegare l'accumulatore con i tasti INC / DEC da 0.1 a 8.0 À Il processo di carica termina in accordo con i valori impo- stati per la tensione di spegnimento del delta peak. NiCd-Programma di scarica Questo programma serve per es. per determinare la ca- pacità residua o per scaricare ad un determinato livello

1.002 2-8Y l'accumulatore di una trasmittente, di una ricevente o di

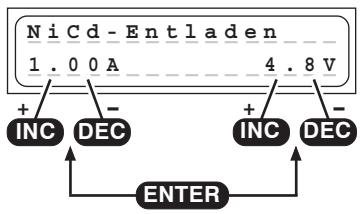

alimentazione di un motore. Con questo programma viene effettuata la scarica con una corrente di scarica impostata (0.1 … 5.0 À, a sinistra sul display) fino alla tensione finale di scarica (0.1 … 16.8 V, a destra sul display). Come tensione finale di scarica dev'essere selezionato un valore tra 0.9 e 1.1 V per cella, per non scaricare oltre l'accumulatore ed evitare un'eventuale inversione di polarità . NiCd-Entladen

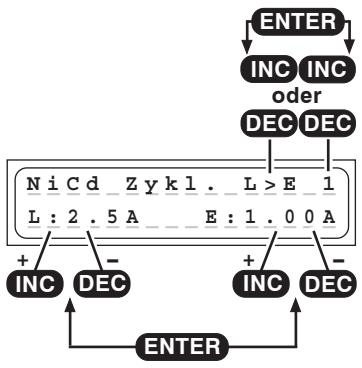

NiCd-Programma di formattazione Questo programma serve per ottimizzare la capacità e la formattazione di un accumulatore. In alto a destra sul display impostate, con i tasti INC / DEC se il programma di formattazione deve iniziare con la carica o la scarica. Quindi impostate il numero di cicli da 1 a 5 (per es. impo- stando 3 cicli, l'accumulatore viene caricato e scaricato tre volte). Il programma scarica l'accumulatore con la corrente di scarica impostata a destra sul display (0.10 … 5.00 A) per poi ricaricarlo con la corrente impostata a sinistra sul display (0.1 … 8.0 A). L'interruzione della carica awviene in accordo con il valore di tensione di riferimento del Delta peak. La lettura dei valori à descritta nel capitolo .Indicazioni del display“. NiCd Balancerspannung (Tensione equilibratore) Questo programma serve per equilibrare le tensioni delle singole celle di pacchi batterie con 2-6 celle. Mediante il tasto INC oppure DEC potete impostare la tensione limite di scarica dell'equilibratore tra 1.20...1.30V. 1 Prima della ricarica di un'accumulatore le tensioni delle + & celle dovrebbero essere equilibrate, onde evitare la sovraccarica di singole celle durante la ricarica. Specialmente dopo un periodo di riposo prolungato, NiCd Balancer- spannung = 1.20V 2 un'accumulatore dovrebbe essere equilibrato. OLD | sec. Per fare cid à necessario collegare il connettore Y dellequilibratore. **INFORMATION*** Inoltre tutte le celle devono presentare una tensione BALANCER ANG. superiore a quella impostata come soglia limite di scarica per l'equilibratore. 2 Per ottenere la capacità mass. di un'accumulatore le sec. singole celle dovrebbero essere scaricate fino a raggiungere una tensione di 1.20V alcune ore, ma al massimo 24h prima di una nuova ricarica. Con una 51:25 tensione inferiore a 1.20V le celle perdono capacità. Per questo motivo un'accumulatore dovrebbe essere carico al 60% ca. prima di essere messo a riposo per un periodo prolungato. BEC 28 NC-3.00A 06.717V Il programma scarica il pacco batterie con 50mA...5,00A. Celle con una tension di cella superiore, vengono scaricate con una corrente aggiuntiva di ca. 100mA (equilibratura). Se tutte le celle hanno raggiunto la soglia limite di scarica dell'equilibratore (+0.01V), il processo di equilibratura viene terminato.

NiCd-Tensione di riferimento (-A Peak) NiCd Delta-Peak Volt =10mV/Zelle

Lo spegnimento automatico del processo di carica (riconoscimento di accumulatore completa- mente carico) funziona secondo il principio del delta peak, già provato milioni di volte e noto an- che come delta-U o delta-V. In questo procedimento viene valutata la tensione massima della curva di carica, che indica con molta precisione la massima carica immagazzinata. Onde evitare di sovraccaricare l'accumulatore vi consigliamo di iniziare con una tensione di spegnimento Delta-Peak di 10mV.

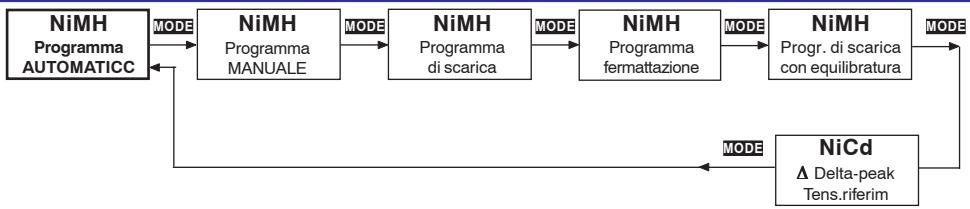

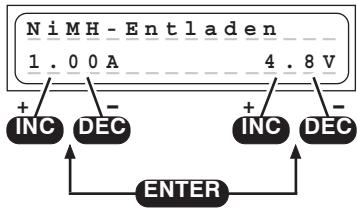

NIMH me) NiMH NiMH [me H mx H xx Programma Programma Programma Programma Progr. discarica AUTOMATIC MANUALE discarca fermattazione con équlibratura mx NiCd A Delta-peak Tens.iferim Programmi semplici da usare per la carica degli accumulatori NiMH solitamente usati nel modellis- mo. Quando il programma di carica / scarica à concluso, sul display appare, fino allo scollegamen- to dell'accumulatore, alternativamente con la scritta ,ENDE* (fine), il tempo di carica, gli ultimi valori della corrente di carica / scarica, la capacità e la tensione dell'accumulatore. Questi dati danno, in questo caso, indicazioni preziose ed esaurienti sull'andamento della carica, sulla capacità dell’ ac- cumulatore NiMH collegato o su errori verificatisi. NiMH-Programma automatico In questo programma il caricabatterie riconosce il tipo di accumulatore collegato e adegua la corrente di cari- ca adatta, in modo da evitare una sovraccarica all’ ac- cumulatore. La corrente di carica pu essere impostata con i tasti INC / DEC da 0.1 À a 8.0 À senza limitazioni, prima di collegare l'accumulatore. NiMH-Automatik L:2.5A begrenzt Osservate le indicazioni del produttore dell'accumulatorel Evitate assolutamente di ricaricare gli accumulatori con più di 2C! Es.: NiMH 6N-4200, corrente di carica mass. 8,4A, corrente di carica veloce consigliata per accumulatori Graupner 4,2A. La corrente di carica per gli accumulatori delle trasmittenti deve essere limitata a 2A mass.! Il processo di carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

NiMH-Programma manuale Con questo programma l'accumulatore viene caricato con la corrente di carica impostata. La corrente di carica massima pud essere im- postata con i tasti INC / DEC da 0.1 À a 8.0 A prima di collegare l'accumulatore. Il processo di carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak. NiMH-Programma di scarica Questo programma à utile per es. per determinare la capaci- tà residua oppure per la scarica dell'accumulatore di una trasmittente, di una ricevente o di alimentazione di un moto- re. Con questo programma viene effettuata la scarica con una corrente di scarica impostata (0.10 … 5.0 À, a sinistra sul display) fino alla tensione finale di scarica (0.1 … 16.8 V à destra sul display) Come tensione finale di scarica dev'essere selezionato un valore tra 1.0 e 1.2 V per cella, per non scaricare oltre l'accumulatore ed evitare un'eventuale inversione di polarità. NiMH-Entladen

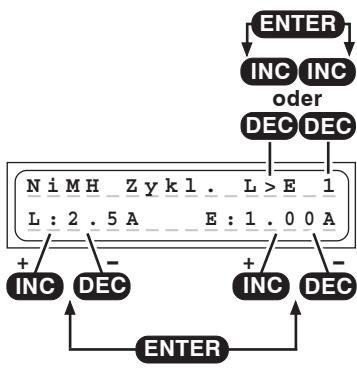

NiMH-Programma di formattazione Questo programma serve per ottimizzare la capacità e la formattazione di un accumulatore. In alto a destra sul dis- play impostate, con i tasti INC / DEC se il programma di for- mattazione deve iniziare con la carica o la scarica. Quindi impostate il numero di cicli da 1 a 5 (per es. impostando 3 cicli, l'accumulatore viene caricato e scaricato tre volte). Il programma scarica l'accumulatore con la corrente di scari- ca impostata a destra sul display (0.10 … 5.00 A) per poi ricaricarlo con la corrente impostata a sinistra sul display (0.1. 8.0 A) L'interruzione della carica avviene in accordo con il valore di tensione di riferimento del Delta peak. La lettura dei valori à descritta nel capitolo ,Indicazioni del display“.

#*INFORMATION*** BALANCER ANG. sec. BLC. 28:30 01425 NM-3.00A 06.717V Questo programma serve per equilibrare le tensioni delle singole celle di pacchi batterie con 2-6 celle. Mediante il tasto INC oppure DEC potete impostare la tensione limite di scarica dell'equilibratore tra 1.20...1.80V. Prima della ricarica di un'accumulatore le tensioni delle celle dovrebbero essere equilibrate, onde evitare la sovraccarica di singole celle durante la ricarica. Specialmente dopo un periodo di riposo prolungato, un'accumulatore dovrebbe essere equilibrato. Per fare cid à necessario collegare il connettore dell'equilibratore. Inoltre tutte le celle devono presentare una tensione superiore a quella impostata come soglia limite di scarica per l'equilibratore. Per ottenere la capacità mass. di un'accumulatore le singole celle dovrebbero essere scaricate fino a raggiungere una tensione di 1.20V alcune ore, ma al massimo 24h prima di una nuova ricarica. Con una tensione inferiore a 1.20V le celle perdono capacità. Per questo motivo un'accumulatore dovrebbe essere carico al 60% ca. prima di essere messo a riposo per un periodo prolungato. Il programma scarica il pacco batterie con 50mA...5,00A. Celle con una tensione di cella superiore, vengono scaricate con una corrente aggiuntiva di ca. 100mA (equilibratura). Se tutte le celle hanno raggiunto la soglia limite di scarica dell'equilibratore (+0.01V), il processo di equilibratura viene terminato. NiMH-Tensione di riferimento del Delta-Peak (-A Peak) NiMH Delta-Peak- Volt =10mV/Zelle

La tensione di riferimento (in mV per cellal) dello spegnimen- to automatico per gli accumulatori NiMH pu essere imposta- ta. Gli accumulatori NiMH tuttavia hanno una caduta di tensi- one inferiore agli accumulatori NiCd. Si sono rivelati accetta- bili valori di impostazione della tensione di 5 … 25 mV/cella. Tensioni superiori provocano rapidamente una sovraccarica dell'accumulatore, tensioni inferori provocano spesso un’ interruzione anticipata. Il valore più adatto al vostro accumulatore dev'essere trova- to con varie prove di carica. Onde evitare di sovraccaricare l'accumulatore vi consigliamo di iniziare con una tensione di spegnimento Delta-Peak di 5mV.

Programmi sono adatti solo per la carica e la scarica di accumulatori agli di LiFePO, _(LiFe) con una tensione di 3,3 V/cella ed loni di litio con una tension di 3,6 V/cella ed ai Polimeri di litio ed al Litio-Biossido di Manganese con una tensione nominale di 3,7 V/cella. Gli accumulatori al litio si distinguono dagli altri tipi di accumulatori soprattutto per la loro notevolmente maggiore capacità. Questo importante vantaggio tuttavia richiede un diverso sistema di trattamento sia per quanto concerne la carica e la scarica, sia per ottenere un funzionamento privo di pericoli. Le seguenti prescrizioni fondamentali devono essere scrupolosamente osservate. Ulteriori indicazioni ed avvertenze sulla sicurezza sono riportate nelle istruzioni tecniche del costruttore. Volaggio In linea di principio gli accumulatori al litio possono essere caricati SOLO con speciali caricabatterie che siano impostati (tensione di fine carica, capacità) per ciascun tipo di accumulatore. Il processo di carica avviene in modo diverso dagli accumulatori al NiCd o NiMH, mediante il cosiddetto metodo a corrente costante / tensione costante. La corrente richiesta per la carica dipende dalla capacità e viene impostata automati- camente dal caricabatterie.Gli accumulatori al litio solitamente vengono caricati con una corrente di carica 1 C (corrente di carica 1 C = corrente di carica relativa alla capacità. Esempio: per una capacità di 1500 mA, la corrispondente corrente di carica = 1500 mA = 1.5 A). Percid sul carica- batterie viene impostata la capacità dell'accumulatore, invece che la corrente di carica. Quando viene raggiunta la tensione finale specifica per ciascun tipo di accumulatore, la corrente di carica viene automaticamente ridottaper evitare un superamento della tensione finale di carica. Se le istruzioni fornite dal costruttore dell'accumulatore indicano una corrente di carica inferiore a 1C, allora deve essere ridotta, in modo corrispondente, anche la capacità. Tempo di carica Per una carica ottimale, una maggiore vita utile ed una maggiore sicurezza in fase di ricarica raccomandiamo assolutamente di collegare il connettore dell’equilibratore all’'Ultramat 16 durante i processi di ricarica/scarica. Problemi con il trattamento degli accumulator Gli accumulatori al litio costituiscono un grosso pericolo in caso di sovraccarica, che puè provo- care sviluppo di gas, surriscaldamento e persino un'esplosione. Se la tensione finale di scarica di 3,6 V /cella (LiFe) o di 4,1 V/cella (loni di litio) o di 4,2 V/cella (Polimeri di litio/LiMn) viene supe- rata dell'1%, allora inizia una trasformazione degli ioni di litio in litio metallico. Questo, in unione con l'acqua dell'elettrolita, reagisce violentemente e provoca l'esplosione della cela. Inoltre la tensione finale di carica non dev'essere superata, poiché in tal caso diminuisce la capacità delle celle agli ioni di litio. Una tensione di 0.1 V sotto la soglia significa già una perdita di circa il 7% di capacità. Scariche profonde degli accumulatori al litio provocano una rapida perdita di capacità. Questo fenomeno non à reversibile, perciè dev'essere in ogni caso evitato di scaricare l'accumulatore sotto i 2,5 V/cella. Attenzione: l'impostazione del tipo di accumulatore, della sua capacità e del numero di celle deve concordare sempre_con l’accumulatore da caricare e non deve mai differire, pena il pericolo di esplosione! Non deve essere mai collegato un accumulatore che ab- bia un dispositivo di carica integratol Caricate i vostri accumulatori solo su superfici ignifughe. Lithium mæ| Lithium Lithium Programma Programma Sccitra tipo MANUALE fs discarica accumulatore

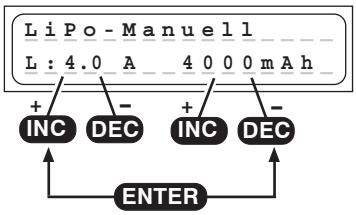

Litio-Programma manuale Tirs arc Mediante questo programma l'accumulatore viene ricaricato con la corrente di carica impostata. L:4.0 À 4000mAh Prima di collegare l'accumulatore da ricaricare à 3 + = necessario impostare la corrente di carica (0,10...8,00A, a e æ sinistra nel display) tramite i tasti INC / DEC. Premete successivamente il tasto ENTER ed utilizzate i tasti INC / ame DEC per impostare la capacità dell'accumulatore (50. 8000mAh, a destra nel display). Un superamento del 10% della capacità impostata comporta l'interruzione del processo di ricarica per motivi di sicurezza. Durante la ricarica per motivi di sicurezza il collegamento del connettore dell’equilibratore è assolutamente raccomandato! Ora collegate l'accumulatore al caricabatterie e avviate il processo di carica. La corrente di cari- ca inizia lentamente a salire da 0.00 À al valore limite impostato. Non meravigliatevi se la cor- rente di carica che avete impostato non viene raggiunta, poiché il programma di carica controlla in continuazione la tensione dell'accumulatore ed evita un suo gonfiamento, mantenendo uguale la tensione delle singole celle di un pacco. La diminuzione automatica della corrente di carica viene indicata sul display con la scritta ,ENDE" (fine), alternandola con l'indicazione della cor- rente di carica ridotta. Litio-Programma di scarica Tire Estisdes Questo programma serve per es. per determinare la capacità residua di un accumulatore non ancora scarico. Con questo

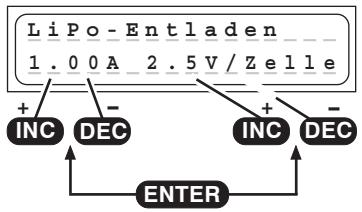

1.008 2.5V/Zelle programma la scarica viene effettuata con la corrente di

+ | scarica impostata (0.10...5.0 À, a sinistra sul display) fino al raggiungimento della tensione finale di scarica impostata (2.5...3.7 V per cella, a destra sul display). La tensione finale di scarica di 2.5 V per cella non pud essere superata, altrimenti l'accumulatore pud danneggiarsi Litio-Numero di celle Quando l'accumulatore viene collegato al caricabatterie e viene premuto il tasto START per ca. 2 sec. sul display appare l'indicazione con il numero di celle, che da 1 a 2 RER PRESENT celle à riconosciuto e impostato automaticamente. Se il pacco batterie contiene più di due celle, dovete impostare Zellen( 7.73V) manualmente, con i tasti INC / DEC, il numero di celle, poiché non à possibile il riconoscimento automatic di un = pacco batterie con un numero maggiore di due celle. Sulla destra à indicato, per controllo, la tensione dell'accu- mulatore collegato. Con un'ulteriore pressione del tasto START, inizia il processo di carica. Attenzione ! Impostate esattaments il numero di celle, altrimenti l‘accumulatore potrebbe lesplodere ed incendiarsi!

Litio-Programma di scelta del tipo Questo à il più importante _programma di impostazione per i pacchi batteria al litio. In questo programma viene impostato il tipo di accumulatore. Questa impostazione va fatta con molta attenzione e verificata, poiché da essa il caricabatterie ricava tutti gli altri parametri per la carica. L'impostazione del tipo di accumulatore (LiPo o Lilo o LiFe) determina la tensione di spegnimento. Se un accumulatore al litio viene caricato solo per i 2/3 dell'aspettativa, probabilmente avete sbagliato, in questa sede, l'impostazione del tipo di accumulatore. Attenzione: Se avete impostato un valore errato, l'accu- mulatore, in conseguenza di ciè , pu venir danneggiato irreparabilmente o addirittura pud esplodere! Durante la ricarica i tipi di accumulatori vengono indicati nella seguente maniera: LiPo (LiMn) = LP Lilo = LI LiFe = LF

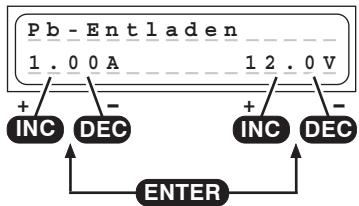

Pb Pb IE Programme Programma MANUALE discarca Questi programmi servono per la carica e la scarica di un accumulatore al piombo, con acido solforico o gel, di 2, 4, 6 o 12 V precisi (1, 2, 3, 6, celle). Attenzione: Batterie al piombo con tensioni nominali diverse non vengono riconosciuti dal caricabatterie e quindi non devono essere collegati. Gli accumulatori al piombo si comportano in modo completamente diverso da quelli al NiCd o NiMH. Con riferimento alla loro capacità, gli accumulatori al piombo forniscono correnti relativamente inferior a quelle degli accumulatori NiCd o NiMH. Cid si riflette soprattutto sulla loro ricarica, per la quale i produttori di batterie indicano per lo più un tempo da 14 a 16 ore per raggiungere la capacità nominale con una corrente normale di ricarica. Per corrente normale di carica si intende 1/10 del valore nominale di capacità dell'accumulatore. Esempio: se la capacità dell'accumulatore à di 12 Ah, la corrente normale di ricarica di 1,2 Ah. La carica completa viene riconosciuta dal caricabatterie (a differenza dagli accumulatori al NiCd o NiMH) in base alla tensione dell'accumulatore. Attenzione: le batterie al piombo non possono essere sottoposte ad un processo di carica rapidal Scegliete perciè sempre la corrente di ricarica indicata dal produttore della batteria. Fate attenzione anche che una manutenzione errata di un accumulatore al piombo (sovraccarica, molte scariche al 100% e soprattutto scariche molto profonde) incide molto negativamente sulla sua capacità nominale ( cioè sulla durata). Anche il valore della corrente di carica / scarica determina la capacità assimilabile dell'accumulatore, nel senso che tanto maggiore à la corrente, tanto minore sarà la capacità finale dell'accumulatore. 1 valori di ritardo dello spegnimento e del Timer di sicurezza impostati nelle impostazioni utente non hanno alcun valore nei programmi di carica degli accumulatori al piombo.

Pb-Programma-manuale Con questo programma si puè impostare, prima di collegare l'accumulatore, con i tasti INC / DEC, la massima corrente di carica ammessa (corrente di carica massima). Questa impostazione fissa solamente il limite superiore, che il caricabatterie pud fornire all'accumulatore Se il produttore dell'accumulatore indica una corrente di carica inferiore, à necessario ridurre anche la corrente di carica, poiché il caricabatterie, nel tentativo di fornire una carica maggiore all'accumulatore, potrebbe impostare una corrente di carica superiore. Dopo che l'accumulatore è stato collegato ed à iniziato il processo di carica, la corrente di carica comincia a salire lenta- mente da 0.00 À fino al limite impostato. Durant la carica, l'accumulatore viene costantemente monitorato e la corrente di carica adattata alla nuova situazione. Il programma di carica, in base alla misura della tensione, determina automaticamente il numero di celle. Non meravigliatevi tut- tavia, se la corrente di carica che avete impostato non viene raggiunta, poiché il programma di carica controlla continuamente la tensione della batteria ed evita cosi la formazione di gas nell'accumulatore. Ora l'accumulatore viene caricato fino al raggiungimento di circa 2.3 V … 2.35 V per cella con la massima corrente di carica possibile. Quindi viene eseguito un processo più delicato per effettuare la carica completa. La corrente di carica viene ulteriormente ridotta per ottenere la massima carica possibile dell'accumulatore. La fine del processo di carica awviene automaticamente al raggiungimento di una tensione di circa 2.45 V fino a 2.5 V per cella. Con l'adattamento automatico della corrente, à possibile ottenere una carica più rapida con un tempo notevolmente inferiore alle 14 - 16 ore. Quando il processo di carica à completato, viene emesso un segnale acustico per un determinato intervallo di tempo. Contemporaneamente sul display lampeggia la scritta ,ENDE" (fine) Pb-Manuell Pb-Programma di scarica Questo programma serve per es. per determinare la capacità residua di un accumulatore di alimentazione di un motore. Con questo programma la scarica viene effettuata con la corrente di scarica impostata (0.1...5.0 À, a sinistra sul display) fino al raggiungimento della tensione finale di scarica impostata (1.7...12.0 V a destra sul display). Per una misura della capacità significativa, la corrente di scarica dovrebbe rimanere sotto 1 C (capacità dell'accu- mulatore = 2 Ah à C = 2 A) e come tensione di fine scarica dev'essere scelto un valore di circa 1.7 V per cella.

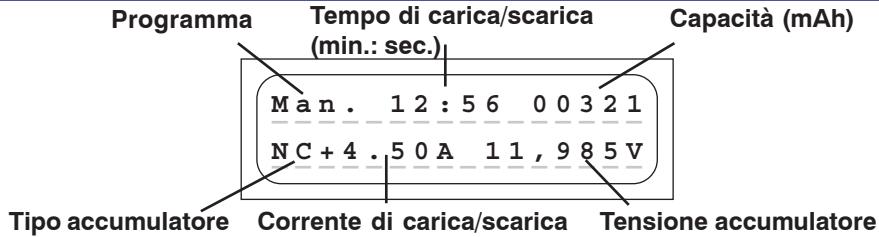

Programma Capacità (mAh) (min.: sec.),

Man. 12:56 00321 NC+4.50A 11,985V | K Tipo accumulatore Corrente di carica/scarica Tensione accumulatore 1 dati essenziali relativi alla carica e scarica vengono visualizzati chiaramente sulle due righe del display a cristalli liquidi e sono mantenuti fino allo scollegamento dell'accumulatore. Quando viene collegato un altro accumulatore i valori precedent non sono più richiamabil. ni di controllo sul display Il caricabatterie à dotato di un grande numero di protezioni e di controlli per monitorare le singole funzioni ed i circuiti elettronici. Un superamento dei valori limite provoca in certi casi l'interruzione del processo di carica (per es. in caso di sovratensione, temperatura troppo alta o batteria dell'auto scarica). Questi fattori provocano una segnalazione, sul display a cristalli liquidi, della causa dell'errore ed una segnalazione acustica del cicalino. Configurazione iniziale Dopo la pressione del tasto START per ca. 2 sec. prima VERMESSE AKKU che venga awviato il processo di carica, l'accumulatore BITTE WARTEN... viene configurato e per 1 — 2 sec. sul display appare questa indicazione. Indicazione di carica completata Quando un programma di carica / scarica ha completato il suo processo, sul display appare, alternativamente alla descrizione del programma, la scritta ,ENDE" (fine). Con- temporaneamente viene emesso un clic del tasto o una segnalazione del cicalino in accordo. Indicazione connettore equilibratore collegato Heu. 28:30 12630 Se il connettore per l'equilibratore dell'accumulatore risulta LD46 002 14.717 essere collegato al caricabatterie e l'equilibratore à attivo, nel display appare BLC in alto a sinistra. Questa indicazione si alterna con la denominazione del programma.

azione della tensione d‘ingresso e la resistenza interna dell‘accumulatore L'attuale tensione d'ingresso e la resistenza interna + dell'accumulatore (solo nella modalità NiCd o NiMH = manuale) puè essere richiamata, in qualsiasi momento, Eingangsspannung con la contemporanea pressione dei tasti INC e DEC 13,62V Premendo il tasto INC o DEC passate all'indicazione della resistenza interna, delle tensioni delle singole celle oppure Innenwid. Batt. della tensione d'ingresso. 25mQ Lindicazione della resistenza interna permette di controllare la qualità dell'accumulatore. La resistenza interna viene misurata, durante il processo di carica, dopo 5 minuti e alla fine del processo e durante il processo di scarica dopo due minuti. Con la pressione di un qualsiasi tasto si ritorna al menü. Indicazione delle tensioni delle singole celle + La tensione d'ingresso attuale e la resistenza interna dell'accumulatore (solo nella modalità manuale NiCd e Eingangsspannung NiMH) possono essere richiamate in qualsiasi momento 13,62v mediante la pressione contemporanea dei tasti INC e | DEC. Premendo il tasto INC o DEC passate all'indicazione Innenwid. Batt. della resistenza interna, delle tensioni delle singole celle oppure della tensione d'ingresso. 25mQ PRET 4.153V L'indicazione delle tensioni delle singole celle serve per la

2. 22227 4.168v verifica delle tensioni delle singole celle (1-6 celle).

17. Segnalazioni di errore ed avvertenze

Il caricabatterie à dotato di un grande numero di protezioni e di controlli per monitorare le singole funzioni ed i circuiti elettronici. Un superamento dei valori limite provoca in certi casi la riduzione automatic delle impostazioni del caricabatterie (per es. della corrente di carica / scarica) o allo spegnimento del processo di carica (per es. quando la batteria dell'auto à completamente scari- ca). La causa dell'errore viene visualizzata sul display a cristall liquidi. La maggior parte delle cause di errore sono autoesplicative, tuttavia quelle contenute nella lista che segue, possono essere di aiuto per individuare gli errori. Le segnalazioni di avvertenza e acustiche possono es- sere cancellate con il tasto ,ENTER". RAYH+FEHLER*++#* Autobatt. leer RAR *FEHLERS+++#* Falschpolung RAR *FEHLERS+++#* Unterbrechung RAH+*FEHLERS++++* Ladezeit übersch RRH++FEHLERS++++* Spann. übersch. RAH++FEHLERS++++* untersch. Spann. Questa avvertenza viene segnalata quando la tensione della batteria dell'auto si trova al di sotto del valore impos- tato nel men ,Spegnimento per tensione insufficiente“ nelle impostazioni utente (11.0 V ) Questa segnalazione awverte che all'uscita del carica batterie à stato collegato un accumulatore con i poli invertiti. Questa segnalazione appare quando si verifica, durante il processo di carica / scarica, un'interruzione del collega- mento tra l'accumulatore ed il caricabatterie. Se questa segnalazione appare durante il funzionamento, cià pu rivelare un falso contatto. Awviso: Questa segnalazione di errore compare anche quando voi interrompe la carica, per esempio scollegando l'accumulatore. Se il processo di carica continua fino alla scadenza dell'intervallo fissato per il Timer di sicurezza, avviene un'interruzione dei processi in corso. Il Timer di sicurezza à impostato , per gli accumulatori al NiCd/NiMH e al Litio a 180 min., mentre per gli accu- mulatori al piombo è disattivato. Queste impostazioni non possono essere cambiate. Possibili cause: la corrente di carica 6 troppo bassa e quindi l'accumulatore non à carico, i cavi di collegamento sono troppo sottili o troppo lunghi e perciè la corrente di carica non pud salire suf- ficientemente, la capacità dell'accumulatore à troppo grande. Questa segnalazione indica una tensione troppo alta a causa di un'errata impostazione del numero di celle per un accumulatore al litio oppure un'impostazione di un accu- mulatore al piombo errata. Questa segnalazione viene visualizzata anche per una sovraccarica delle celle collegate. Questa segnalazione indica una tensione troppo bassa a causa di un'errata impostazione del numero di celle per un accumulatore al litio oppure un'impostazione di un accu- mulatore al piombo errata. La causa di questa segnalazio- ne à che le celle, per un'errata impostazione, vengono scaricate troppo profondamente.

Questo messaggio di errore appare quando il caricabatterie rileva una tensione delle celle troppo Bal.Spg.übersch. elevata in ingresso all'equilibratore. Il messaggio di errore appare in presenza delle seguenti tensioni: LiPo > 4,3V, Lilo > 4,2V, LiFe > 3,9V, NiCd/NIMH > 2,0V Inoltre l'indicazione di errore puè apparire in caso di sovraccarica delle celle collegate. RARR+FEHLER*é+#* Questo messaggio di errore appare quando il caricabatterie rileva una tensione delle celle troppo bassa Bal.Spg.untersch in ingresso all'equilibratore. Il messaggio di errore appare in presenza delle seguenti tensioni: LiPo < 2,75V, Lilo < 2,75V, LiFe < 2,0V, NiCd/NIMH < O,1V In questo caso à consigliabile effettuare una prima ricarica dell'accumulatore senza collegare l'equilibratore e limitando il processo di ricarica a pochi minuti (mass. 5 min.) ad esempio in modalità programma LiFe, che ammette una tensione di 2V per cella,. Attenzione: Singole celle potrebbero essere danneggiate e di conseguenza il pacco batterie deve essere ricaricato solamente sotto attenta sorveglianza. Quando la tensione è di nuovo sufficientemente alta, per motivi di sicurezza ore deve assolutamente essere ricaricato bratore collegato (pericolo di esplosione ed incendio)! RAR*+FEHLER*é+#* Questo messaggio di errore appare quando si awvia il R##*#FEHLER**+** programma di scarica con equilibratura per accumulatori BALANCER N. ANG NiCd/NiMH senza avere collegato l'equilibratore. Questo messaggio di errore appare anche quando l'equilibratore viene scollegato durante un processo di ricarica o scarica. Scaricate il driver USB-seriale ,CP210x Drivers.exe" per questo caricabatterie nell'area download software del sito www.gm-racing.de oppure dal sito www.graupner.de. Inserite il connettore a USB nell'interfaccia PC del Ultramat 16. Collegate lo spinotto USB ad una porta USB libera del PC. Potete scaricare un software per PC all'indirizzo www.graupner.de, www.gm-racing.de, www.logview.info Mediante questo software potete visualizzare curve e tanto altro.

Il caricabatterie funziona senza alcuna necessità di manutenzione. Nel vostro interesse proteg- getelo da polvere, sporcizia e umidità. Per pulirlo, dopo averlo scollegato dalla batteria dell'auto, passate con delicatezza un panno as- ciutto (non usate detersivil).

20. Indicazioni per il trattamento degli accumulatori

+ La carica di una singola cella NiCd o NiMH o di un pacco batterie con 1.4 celle presenta un serio problema di spegnimento automatic, poiché il picco di tensione non è molto sensibile e non è garantit uno svolgimento corretto della funzione. Il funzionamento automatico non pud reagire correttamente. Eseguite percià prove ripetute, controllando se la funzione di spegni- mento automatico funziona correttamente con il vostro accumulatore. + Le batterie calde sono pi efficient di quelle fredde. Non meravigliatevi percid se in inverno le vostre batterie hanno un rendimento minore. + Sia la sovraccarica che la scarica profonda provocano un danno irreparabile alle celle riducendone in modo duraturo l'efficienza e la capacità. + Non mettete a riposo per un lungo tempo una batteria scarica, vuota o caricata solo parzialmente. Prima di metterla a riposo, caricatela e di tanto in tanto controllate il suo stato di carica. + Acquistate accumulatori di buona qualità, caricateli all'inizio con una corrente di carica piccola ed aumentatela solo gradualmente. + Caricate gli accumulatori solo poco prima del loro utilizzo, cosi il loro rendimento sarà migliore. + Non effettuate saldature direttamente sugli accumulatori. Le alte temperature della saldatura rovinano le guarnizioni e le valvole di sicurezza della cela, l'accumulatore perde elettrolita o sisecca e perde le sue potenziali prestazioni. + La sovraccarica riduce la capacità dell'accumulatore. Quindi non caricate un accumulatore molto caldo o già carico. + Caricare e scaricare un accumulatore con correnti alte riduce le sue aspettative di durata. Non superate percid le indicazioni fornite dal costruttore. + Gli accumulatori al piombo non sopportano forti correnti di carica. Non superate percid le indicazioni fornite dal costruttore. + Proteggete l'accumulatore da vibrazioni e non sottoponetelo ad alcun carico meccanico. + Durante il processo di carica e l'utilizzo di un accumulatore ci pud essere emissione di idrogeno. Mantenete gli ambienti quindi ben aerati. + Non portate l'accumulatore a contatto con l'acqua, potrebbe esplodere. + Non cortocircuitate mai i terminali di un accumulatore, potrebbe esplodere. + Accumulatori a causa di un difetto possono esplodere oppure incendiarsi. Per questo motivo noi consigliamo di ricaricare tutti gli accumulatori al Litio, oltre a quelli NiCd e NiMH all'interno di una valigetta di sicurezza LiPo (Art.-Nr. 8370 oppure 8371). + Non aprite le batterie, c'è il pericolo di corrosione. + Gli accumulatori NiCd/NIMH vengono formattati meglio se prima si scaricano separatamente le singole celle ed infine si carica l'intero pacco. La scarica si effettua con il caricabatterie (cella per cella). + Non meravigliatevi se il vostro pacco batterie si carica di meno in inverno che d'estate. Il rendimento di una cella fredda é inferiore di quello di una calda. + Awertenza sulla regolamentazione delle batterie: Le batterie usate sono rifiuti speciali e non devono essere gettati nel cassonetto delle immondizie, ma nei contenitori appositi per la raccolta differenziata delle batterie. zia e manuten

21. Caratteristiche tecniche

Accumulatore: Corrente di carica / rendimento Corrente di scarica / rendimento Accumulatori Ni-Cd & Ni-MH: Numero di celle Capacità Accumulatori al litio: Numero di celle Tensione delle celle Capacttà PB-Akkus: Numero di celle Tensione dell'accumulatore Capacità Sonstiges: Tensione di funzionamento DC Tensione di funzionamento AC Batteria auto necessaria Alimentatore necessario Assorbimento senza carico Bassa tensione di spegnimento Connessione equilibratore: Corrente di equilibratura mass. ca: Peso dimensioni 100 mA - 8,0 À / max. 50 W (Tensione d'ingresso 100-240V AC) 100mA - 8,0A / max. 80W (Tensione d' ingresso 11...15V DC) 100 mA - 5 A / max. 20 W 1-14 celle da 0,1 Ah - 8,0 Ah 1-6 celle 3,3 V (LiFe) / 3,6 V (Lilo) rispettiv. 3,7 V (LiPo/LiMn) da 0,05 Ah - 8,0Ah 11,0 fino a 15 V DC (tensione d'ingresso DC) 100-240V AC (tensione d'ingresso AC) 12 V, min. 80 Ah 11-15, min. 8,5 À stabilizzato ca. 0,1 A ca. 11,0 V 1...6 celle NiMH/NiCd/LiPo/Lilo/LiFe NiMH/NiCd: 0,1A, LiPo/Lilo/LiFe: 0,3A ca. 830 g ca. 168 x 164 x 61 mm ‘Tutil dati si iferiscono ad una tensione di batteria per auto di 12.7 V. ‘Tutii valori dichiarati sono indicativi e possono variare secondo lo stato dell accumulatore usato, la temperatura, ecc. 1) Un funzionamento corretto del caricabatterie collegato ad un alimentatore dipende da molti fattori, come per es. la forma d'onde, la stabiltà, ecc. Usate solo apparecchi consigliat da noi. Indicazioni sulla protezione dell’ambiente Questo simbolo, stampato sul prodotto o indicato nelle istruzioni per l'uso o sulla confezione, avvisa che questo prodotto, alla fine del suo utilizzo, non deve essere gettato nel normale contenitore per l'immondizia, ma de v'essere portato ad un punto di raccolta per il riciclaggio di material elettrici ed elettronici. 1 materiali, ciascuno secondo le proprie caratteristiche, sono riutilizzabili. Con il riciclaggio di materiali e di vecchie apparecchiature, potrete dare un importante contributo alla protezione dell'ambiente. Batterie ed accumulatori devono essere rimossi dalle apparecchiature ed eliminati presso un centro di raccolta appositamente predisposto. Dai modelli RC devono essere smontati ed smaltiti presso un centro di raccolta di rottami elettronici tutti gli elementi elettronici come per esempio servocomandi, riceventi, regolatori. Informatevi sulla dislocazione dei centri di raccolta differenziata della vostra zona.
