MANUALE UTENTE ULTRAMAT 16 S GRAUPNER

Caricabatterie di grandi prestazioni,rapido, computerizzato per la carica,la scarica e la formattazione di celle NiCd / NiMH, LiPo/Lilo/LiMn/LiFe e al Piombo Corrente di carica fino a 10 A, di scarica fino a 5 A Equilibratore integrato per accumulatorai al Litio ed accumulatori NiMH/NiCd

Capitolo	Indice	Pagina
1.	Generità	69
2.	Precauzioni e avventenze per la sicurezza	70
3.	Notizia generali per il funzionamento	71
4.	Cavil di ricerica consigliati, polarità	72
5.	Componenti del carlcabatterle, utilizzato, avvlo della carica	72
6.	Programmi di carica e scarica	73
7.	Struttura del programma	73
8.	Scelta del gruppo di programmi di carica	74
9.	Prima di cominciare	74
10.	Avvlo del processo di carla / scarica	75
11.	Programmi di carla per accumulator al Nichel-Cadmio (NICd)	76
12.	Programmi di carica per accum. al Nichel-Idrato di metallo (NiMH)	78
13.	Programmi di carla per accumulatoragli agl lioni di Itlio (Lillo) / pollmeri di Itlio (Lipo) / LIMn / LIFePO4 (LIFe)	81
14.	Programmi di carica per accumulator al piombo (Pb)	83
15.	Indicazioni del display, Indicazioni del dati del ciclo	85
16.	Indicazioni di controllo sul display Visualizzazione delle tensioni delle singole celle	85
17.	Segnalazioni di erre e avventenze	87
18.	Interfaccia PC	89
19.	Pulizia e manutenzione	89
20.	Consigli sul trattamento degli accumulatori	90
21.	Caratteristiche tecniche	67
	Certificato di garanzia	copertina
1. Notizie generali

Per poter utilizzato il vostro nuovo caricabatterie al massimo delle sue potenzialità, prima diMETTERE in funzione l'apparecchio leggete attendamente queste descrizional. Osservate soprattutto le precauzioni e le avvertenze per la sicurezza. Queste Istruzional devono essere conservate in unippo sicuro e consegnate ad un eventuale successivo utente del carlcabatterie.

Con l'ULTRAMAT 16 S siete venuti in possesso di un prodotto completo con caratteristiche eccezzionali.

Con l'utilizzo della più moderna technologia elettronica e di un microprocessor RISC è stato possibile ottenere eczessionali prestazioni per la ricarica, semplicità di utilizzo e una completeness affidabilità, riscontrabili solo in appearecchi notevolmente più costosi.

Con l'ULTRAMAT 16 S potrete ricaricare quasi tutti gli accumulatorati usati dai modellisti al nicheh cadmio (NiCd) sinterizzati, al nichel metal IDRato (NiMH), ai polimeri di litio (LiPo), ai LiFePO_4 (LiFe),agli ioni di litio (Lilo),al litio-biossido di manganese (LiMn) e al piombo con gel o acido. Questi accumulatorati a tenuta di gas sono preferiti per l'utilizzo nel modellismo radiocommandato. Hanno una struttura robusta, non risentono della posizione e dei radodisturbi. Per la conservazione non richiedono particolari precauzioni ad eccezione di non lasciarli scaricare completamente. Infine con l'ULTRAMAT 16 S è possibile scaricare e formattare gli accumulatorati.

Avverenza

Osservate sempre leindicazioni del produttore dell'accumulatore e rispetto la corrente ed il tempo della carica. E' possibile eseguire un carica rapida solo per gli accumulatori espressamente adatti a sostortare questa forte corrente di carica! Tenete presente che gli accumulatori nuovi raggiungono la loro piena capacità solo dopo parecchi cici di carica / scarica ed ilprocesso di carica cui èssere interrotto prima del tempo previsto. Eseguite parecchi test per monitorare la sicura ed affidabile funzione dello spegnimento automatico del processo di carica e del raggiungimento della completa capacité.

2. Precauzioni e avventenze per la sicurezza

• Proteggete Il caricabatterle alla sporclzia, dall'umidità, alla ploggia, dal calore intenseo (per es. dall'esposizione diretta al raggl del sole) e dalle vibrazioni. Usatelo solamente in ambienti aschlutti!
  Il caricabatterie non è adatto a ragazzi sotto i 14 anni. Non è un giocattolo!
• Le griglie sull'involucro servono per il raffreddamento dell'apparecchio e non devono esser coperte od ostruite. Il caricabatterie durante il funzionamento dev'essere libero da ingombri in modo che l'aria possa circolare liberamente.
• Il caricabatterie è adatto ad essere collegato DC ad una batteria per auto a 12 V DC o tensione d'ingresso 100~240V AC. Non devono essere apportati cambiamenti di nessun tipo al caricabatterie.
• Durante il funzionamento, il caricabatterie deve esserippo su un ripiano di materiale non inflammabile, resistente al calore ed isolante elettrico! Non sistematelo direttamente sui sedili dell'automobile, sui tappetini o simil! Allontanateanche tutti gli oggetti infiammabili e assicurare una buona ventilazione. Accumatori a causa di un difetto possono esplodere oppure incendiarsi!
• Collegate il caricabatterie alla batteria dell'automobile direttamente con il cavo di alimentazione e le pinze di collegamento originali. Il motore del veicolo, finché il caricabatterie ULTRAMAT 16 S è collegato, dev'essere spento. La batteria dell'automobile, durante quello tempo, non dev'essere caricata da un'alto caricabatterie!
• Le uscite ed i cavi per la ricarica non devono essereambiati o collegati tra di loro in qualsiasi modo. Tra le uscite del caricabatterie e la carozeria dell'automobile sussiste, durante il funzionamento, il pericolo di cortocircuito! Durante il processo di ricarica, i cavi di carica e di collegamento non devono essere arrotolati. Evitate cortocircuito tra le uscite del caricabatterie o i cavi di ricarica e la carrozeria dell'automobile. Non sistmate perché l'apparecchio direttamente sulla carozeria dell'automobile.
  Non lasciate mai il caricabatterieswana controllo quando è collegato all'alimentazione.

• All'uscita del caricabatterie più essere collegato un solo accumulatore da ricaricare.
  Non devono essere collegati al caricabatterie i seguenti accumulatori:

• Accumatori NiCd / NiMH con più di 14 celles. Accumatoriagiioni di LiFePO _4 (LiFe) / LiMn / litio / polimeri di litio con più di 6 celles o batterie al piombo con più di 12 V di tensione nominale.

• Accumatori che necessitano una tecnia di ricarica diversa da quella prevista per gli accumulatori NiCd / NiMH, al Litio o al Piombo.
• Accumatori o delle difettosi o danneggiati.
• Accumatori disposti in parallelo o celle di tipo diverso
• Celle nuove assiem e nelle usate o nelle di diversa fabbricazione.
• Accumatori non ricaricabili (battery a secco). Attenzione: possono esplodere!
• Accumatori o delle che, da indicazione del produttore, non sono adatti alla corrente di carica fornita da quello caricabatterie.
• Accumulatori già carichi o caldi o non completamente scarichi.
• Accumatori o celle che hanno un dispositivo di ricarica o di disinserimento integrato.
• Accumulatori o celle che sono inserti in altri apparecchi o collegati con altri dispositiivi elettrici.
• Per evitare cortocircuiti con le spine a banana dei cavi di ricarica, collegate prima il cavo di ricarica con il caricabatterie e dopo con l'accumulatore. Procedimento inverso per disconnettere l'accumulatore.
• Accertatevi, dopo che l'accumulatore è stato Completely ricaricato, che la quantita di carica indica dal caricabatterie corrisponda a quella da voi calculata. Così potre tregonoscere in modo affidabile e in tempo utile uno spegnimento anticipato. Questo più dipendere da molti fattori, ma soprattutto con accumulatori Completely scarichi, con piccolo numero di的那一, o con determinati tipi di accumulatori.
• Fate parecchi test di prova (soprattutto co un piccolo numero di那儿) per assicurarvi sull'affidabilità della funzione di spegnimento automatico. Tra l'altro, un accumulatoratore completeness carico non è riconoscibile con un basso valore di picco.
• Prima di una ricarica chiedetevi: è stato impostato il programma di carica adatto all'accumulatore, la corrente di carica / scarica, e la corretta tensione di spegnimento, importante per gli accumulatori al NiCd / NiMH? Sono affidabili, perché falsi contatti, tutti i collegamenti? La ricarica rapida di un accumulatore può essere pericolosa. Un'interruzione,anche breve, a causa di un falsoicontatto provoca immancabilmente un erre萝 nella funzione, cui far ripartire il processo di ricarica e sovraccaricare l'accumulatore.

3. Notizie generali per funzionamento

Carica degli accumulatori

Nel processo di carica, all'accumulatore viene fornita una detrimata quantità di corrente, risultante dal prodotto della corrente di carica per il tempo di carica. La massima corrente di carica ammessa dipende dal tipo di accumulatore ed è comunicata nei dati tecnici del produttore. Solamente per gli accumulatori espressamente indicate come idonei per la carica rapida può essere superata la normale corrente di carica. Come NORMALE CORRENTE DI CARICA si intende 1/10 del valore nominale della capacité (per es. per una capacité indica da 1.7 Ah, la normale corrente di carica sareà di 170 mA).

• L'accumulatore da ricaricare dev'essere collegato con un cavo di carica adatto alle prese del caricabatterie (rosso = polo positivo, nero = polo negativo).

• Seguite sempre leindicazioni per la ricarica fornite dal produttore, sua per la corrente che per il tempo di ricarica. Si cui eseguire una carica rapida solo per gli accumulatori espressamente adatti alle alte correnti di carica che quello caricacabatterie può fornire.

Gli accumulatori nuovi raggiungono la loro completa capacità appena dopo parecchi cicli di carica / scarica. Per quosti accumulatori e per quelli completenesse scarichi, si cui ave uno spegnimento anticipato del processo di ricarica.

• Se dopo aver completeness un ciclo di ricarica rapida, una cella di un accumulatorato al NiCd dovesse essere particolaremente calda, perché darsi che questa cella si è difettosa. Questo pacco di batterie non dev'essere più usato (dev'essere eliminato nei contentitori per rifiuti speciali!).

• Controllate attentamente i collegamenti di tutti gli spinotti e delle pinze. Anche una breve interruzione del processo di carica per un falso contatto più far iniziare di nuovo il processo di ricarica e quindi sovraccaricare l'accumulatore.

• Una frequente causa di malfunzionamento è l'uso di cavi di ricarica non appropriati. Poiché il caricabatterie non è in grado di distinguere tra la resistenza interna dell'accumulatore, quella dei cavi e quella degli spinotti di collegamento, il primo presupposto per un funzionamento sulla possibilità di errori è l'uso di cavi di ricarica con una sezione sufficiente ed una lunghezza di non più di 30 cm e spinotti con contatti dorati.

- Ricarica di accumulatori della trasmittente

Un accumulatore inserito in una trasmittente può essere ricaricatoattraverso la presa integrata nella trasmittente. La presa per la ricarica sulla trasmittente è provvista, nella maggior parte dei casi, di una protezione contro le correnti inverse (diodo). Ciò impedisce alla trasmittente di danneggiarsi in caso di inversionione della polarità o di cortocircuiti con i terminali scoperti degli spinotti di ricarica. La ricarica dell'accumulatore della trasmittente con l'ULTRAMAT 16S è possibile solo bypassando tali protezioni. Seguite scruplosamente le istruzioni della trasmittente! Non dev'essere ma superata la massima corrente di ricarica permessa per la trasmittente. Per evitare che l'elettronica della trasmittente si danneggi per il forte riscaldamento ed il ristagno del calorie, l'accumulatore della trasmittente dovrebbe essere estratto dal contentitore della trasmittente. Durante il processo di ricarica la trasmittente dev'essere spenta! Non accendete ma la trasmittente durante il processo di ricarica. Anche una breve interruzione del processo di ricarica poto provocare un aumento della tensione di ricarica del caricabatterie, che rovina irrimediabilmente la trasmittente. Non eseguite il processo di scarica dell'accumulatore o un programma di manutenzione dell'accumulatore attraverso le prese di ricarica! Queste non sono adatte per questo impiego.

• Il caricabatterie imposta la corrente di carica / scarica richiesta solo se esta non supera la sua capacité tecnica! Se viene impostata una corrente di carica / scarica che il caricabatterie tecnicamente non può sostortare, quello valore viene automaticamente ridotto al massimo valore amissibile e sul display compare, alternatively alla corrente di carica, la scritta „MAX".

Esclusione della responsabilita

L'osservanza delle istruzioni per il funzionamento ed il metod d'installazione, utilizzo manutenzione non possono essere da moi controllati. Percio la ditta Graupner declina agli responsabilità per perdite, danni oosti derivanti da un utilizzo o un funzionamento errato o ad事后 consequences.

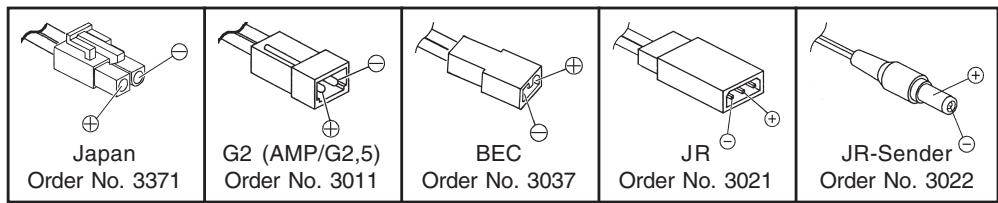

4. Cavi di ricarica consigliati, polarità

Esigenze diverse nell'uso e nella connessione degli accumulatori ricaricabili richiedono anche spinotti di collegamento diversi. Fate attenzione che collegamenti, descrizioni, polarità di cavi di altri fornitori differiscono tra di loro. Utilizzato perciò solamente spinotti originali Graupner che si adattino fra di loro. Per la ricarica sono idonei i seguenti cavi:

G3,5 Order No. 2970.L
Usate solamente cavi di ricarica originali con sufficientezsche.

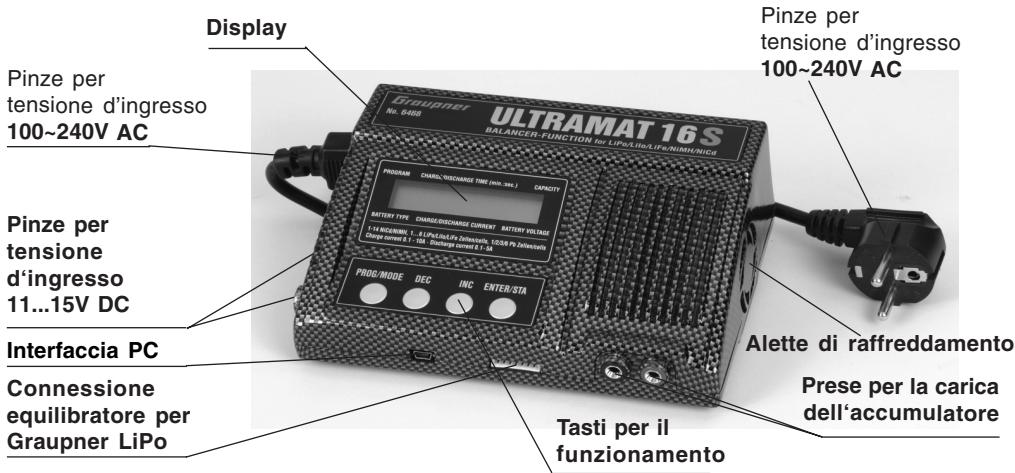

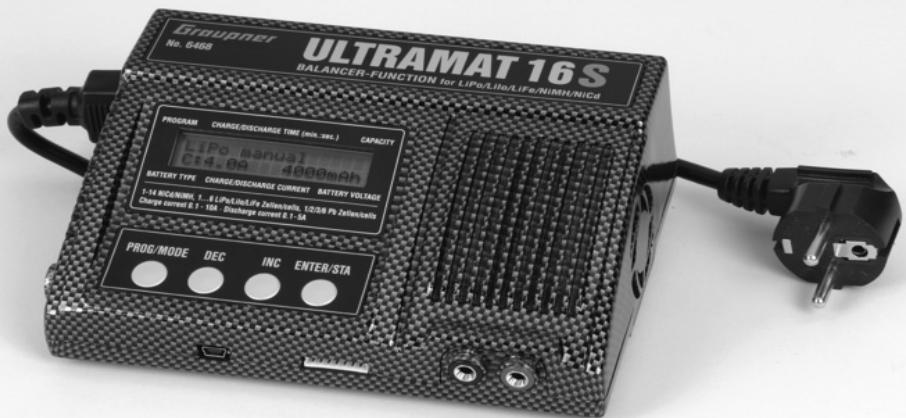

5. Componenti del caricabatterie, utilizzato, avvio della carica

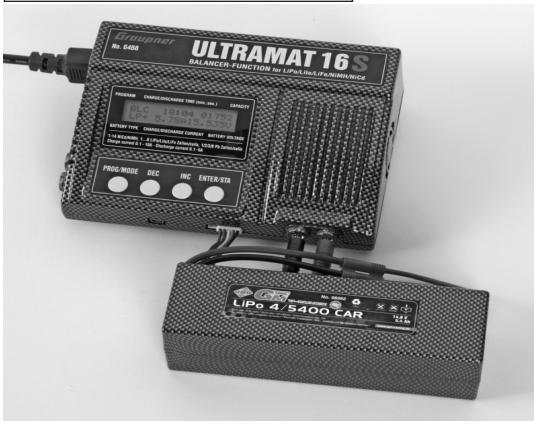

Il funzionamento del caricabatterie si effettua con solo quattro tasti di servizio.

Oltre ai tasti -DEC e +INC, con i quali vengono variati i valori della corrente e della tensione, ci sono i tasti di servizio che, se un accumulatore è o non è collegato, svolgono ciascuno funzioni diverse:

	Tasto	Funzione
Nessun accum. collegato	MODALITA'/PROGRAMMA MODALITA'/ PROGR. 2s. ENTER / START	Scelta del programma di carica e sottogruppo Scelta del gruppo di programmi (di carica) Conferma di una impostazione nel menu di scarica/ciclo
Accumulatore collegato	ENTER / START ENTER / START 2s.	Fine della carica, stop del cicalino,chio: inizio della carica

6. Programmi carica e scarica

Le diverse possibilità del caricabatterie sono ripartite in due gruppi di programmi, che potenti scegliere con il tasto MODE (tener premuto per 2 sec.) nella segunte sequenza.

Programmi per accumulatori NiCd: carica, formattazione, scarica per determinare la capacité immagazzinata, il residuo della capacité o per la selezione delle celle.

Programmi per accumulatori NiMH: carica, formattazione, scarica per determinare la capacité immagazzinata, il residuo della capacité o per la selezione delle celle.

Programmi per accumulatori LiPo / Lilo / LiFe: carica, scarica per determinare la capacité immagazzinata, il residuo della capacité o per la selezione delle celle.

Programmi per accumulatori al piombo: carica, scarica per determinare la capacité immagazzinata o il residuo della capacité, carica di mantenimento per il funzionamento stand by.

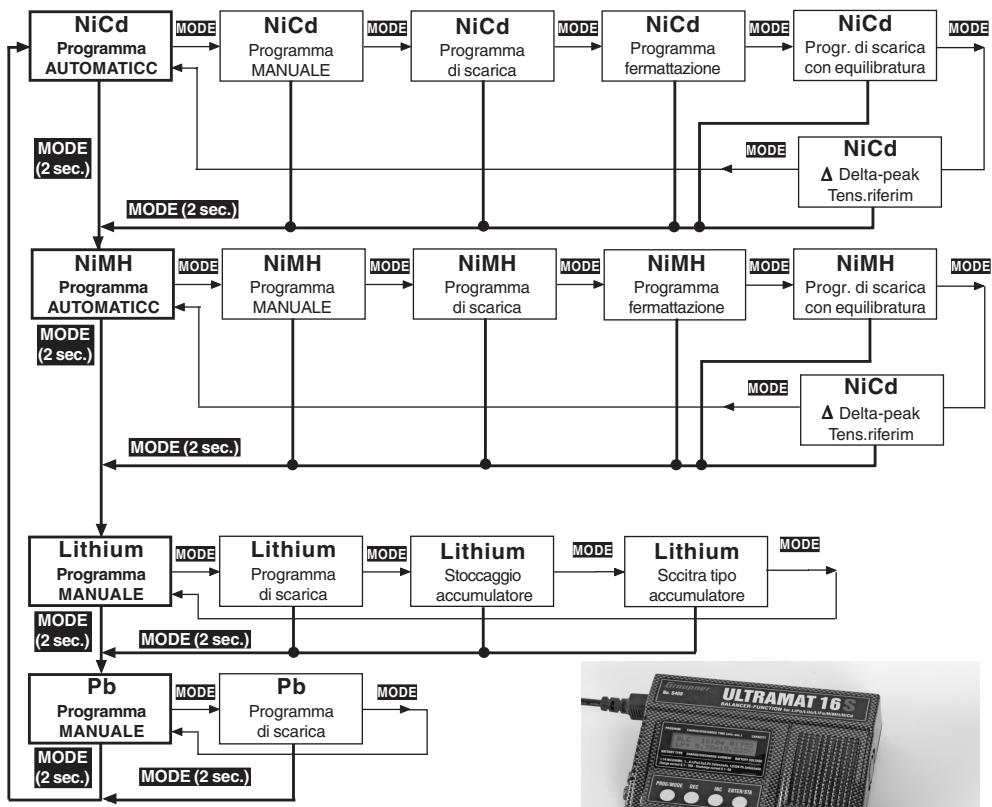

7. Struttura del programma

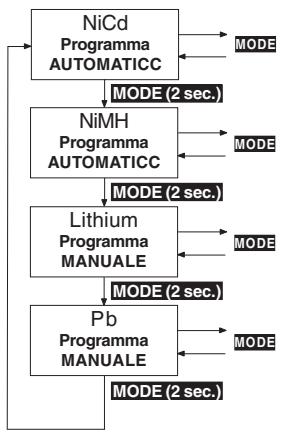

8. Scelta del gruppo del programma di carica

Le possibilità di carica e scarica dell'ULTRAMAT 16 S sono suddivise in modo chiaro e logico in quattro gruppi di programmi. Per i diversi tipi di accumulatorati : Nickel-Cadmio, Nickel-Metal Idrato, Ioni di litio / Polimeri di litio / LiFePO _4 (LiFe) e Piombo c'è a disposizione un proprio gruppo di programmi. Un ulterioro gruppo di programmi comprende le possibilità di impostazione individuali del caricabatterie.

Cambio del programma:

• Finché l'apparecchio si trova in un gruppo di programmi di carica / scarica, non è possible passare da un programma di carica al successivo.
• Per passare da un gruppo di programmi al successivo, bisogna premere il tasto MODE per ca. due secondi. Per passare da un programma al successivo all'interno del gruppo, esercitare un breve pressione sul tasto MODE.

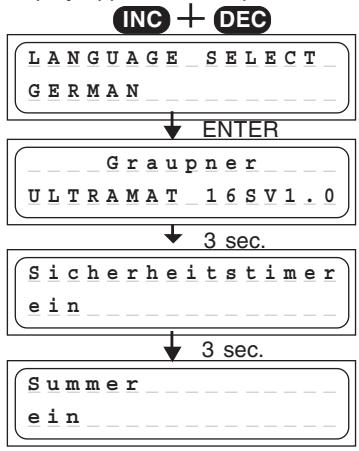

9. Prima di cominciare

Dopo aver collegato l'ingresso 100 ~ 240V AC ad una presa di rete o l'ingresso 12V DC ad una batteria per auto o ad un alimentatore 11 ... 15V DC di almeno 15 A, premete contemporaneamente i tasti INC e DEC per accedere alla scelta della lingua. Altrimenti viene visualizzata la routine di informazioni sulle principali impostazioni utente dell'apparecchio. Sul display appaiono in sequenza le seguentiindicazioni:

Mentre provvedete sull'apparecchio la tensione d'ingresso, premete i tasti INC e DEC per accedere alla scelta della lingua. Premete i tasti INC o DEC per scegliere la lingua INGLESE, TEDESCA o FRANCESE. Uscite da esta scelta con il tasto ENTER.

L'ULTRAMAT 16 S si presenta con il suo nome.

Il Timer di sicurezza è impostato, per gli accumulatori al NiCd/NiMH e al Litio a 10 ... 300 min., perché per gli accumulatori al piombo è disattivato. Funzione on (10 ... 300min) o off (aus = spento) con una breve pressione il tasti DEC o INC.

Funzione cicalino on (ein = aperto) o off (aus = spento) o 3...10 sek. con une breve pressione il tasti DEC o INC. Il caricabatterie è pronto per l'impiego.

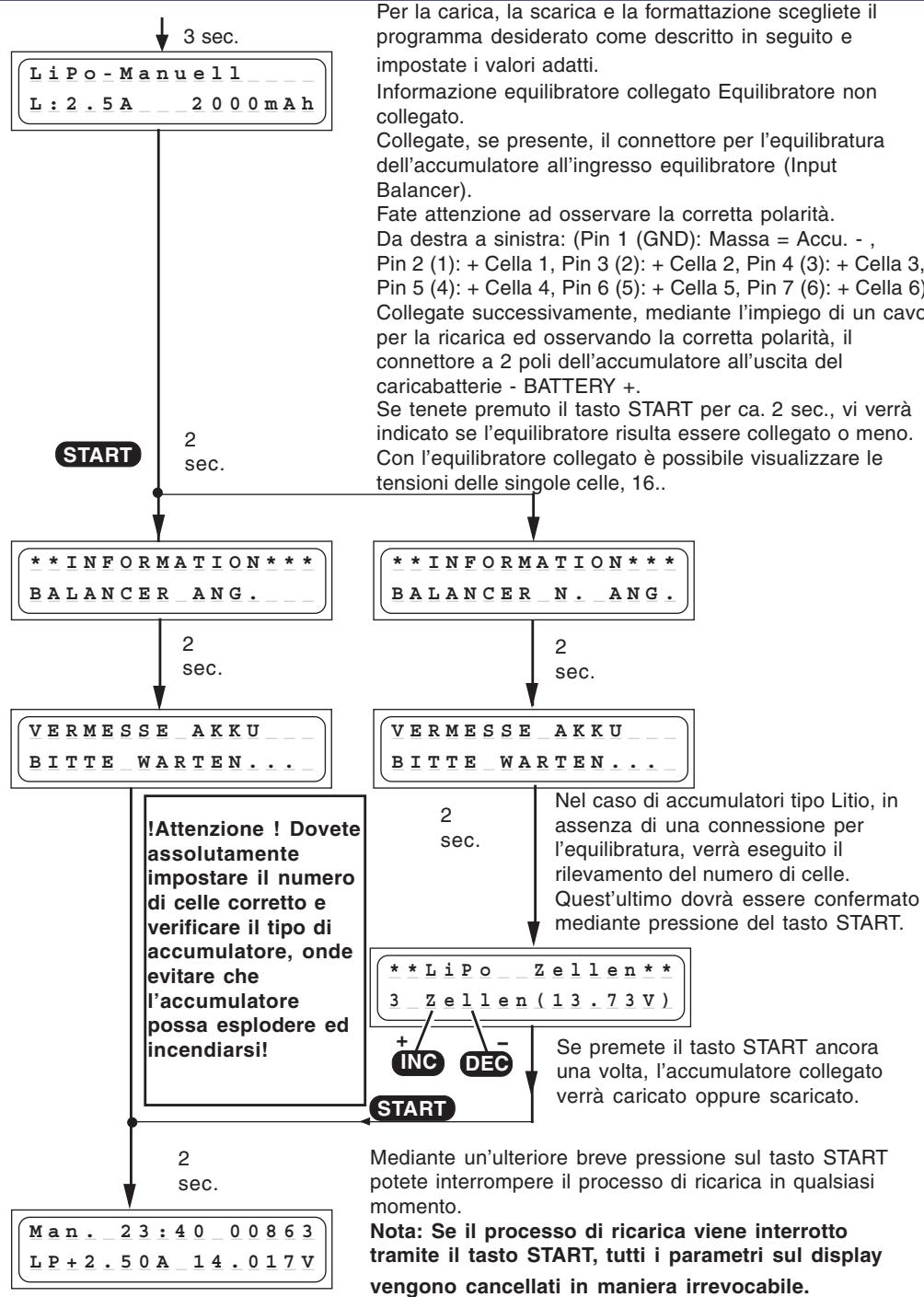

10. Avvio dei processi di carica / scarica

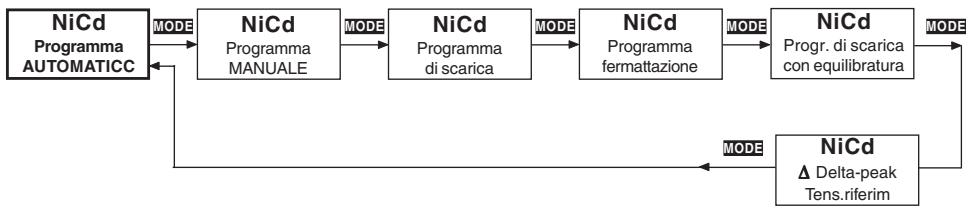

11. Programmi NiCd

Programmi simplici da usare per la carica degli accumulatorati NiCd solitamente usati nel modelismo. Quando il programma di carica / scarica è concluso, sul display appara, fino allo scollegamento dell'accumulatore, alternativamente con la scritta „ENDE" (fine), il tempo di carica, gli ultimi valori della corrente di carica / scarica, la capacité e la tensione dell'accumulatore. Questi dati danno, in quello caso, indicatori prezioso ed esaurienti sull'andamento della carica, sulla capacité dell'accumulatore NiCd collegato o su errorsi verificatisi.

NiCd-Programma automatico

In questo programma il caricabatterie riconosce il tipo di accumulatore collegato e adegua la corrente di carica corretta, in modo da evitare un sovrac-carico dell'accumulatore. La corrente di carica massima cui quod estesse impostata con i tasti INC / DEC prima di collegare l'accumulatore da 0.1 a 10.0 A alla limitazioni. Il processo di carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

NiCd-Programma manuale

Con questo programma potete caricare il vostro accumulatore con la corrente impostata. La corrente massima può essere impostata prima di collegare l'accumulatore con i tasti INC / DEC da 0.1 a 10.0 A. Ilprocessodi carica termina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

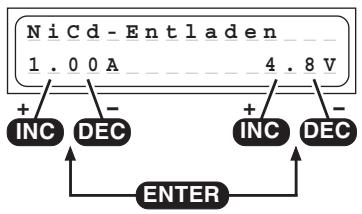

NiCd-Programma di scarica

Questo programma serve per es. per determinare la capacità residua o per scaricare ad un determinato livello l'accumulatore di una trasmittente, di una ricevente o di alimentazione di un motore.

Con questo programma viene effettuata la scarica con una corrente di scarica impostata (0.1 ... 5.0 A, a sinistra sul display) fino alla tensione finale di scarica (0.1 ... 16.8 V, a destra sul display). Come tensione finale di scarica dev'essere selezionato un valore tra 0.9 e 1.1 V percella, per non scaricare altre l'accumulatore ed evitare un'eventuale inversionione di polarità.

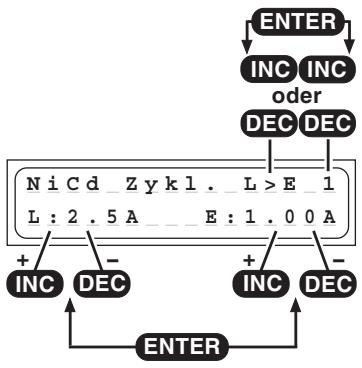

NiCd-Programma di formattazione

Questo programma serve per ottimizzare la capacité e la formattazione di un accumulator. In alto a destra sul display impostate, con i tasti INC / DEC se il programma di formattazione deve iniziare con la carica o la scarica. Quindi impostate il numero di cicli da 1 a 5 (per es. impostando 3 cicli, l'accumulatore viene caricato e scaricato tre volte).

Il programma scarica l'accumulatore con la corrente di scarica impostata a destra sul display (0.1 ... 5.0 A) per poi ricaricarlo con la corrente impostata a sinistra sul display (0.1 ... 10.0 A).

L'interruzione della carica avviene in accordo con il valore di tensione di riferimento del Delta peak.

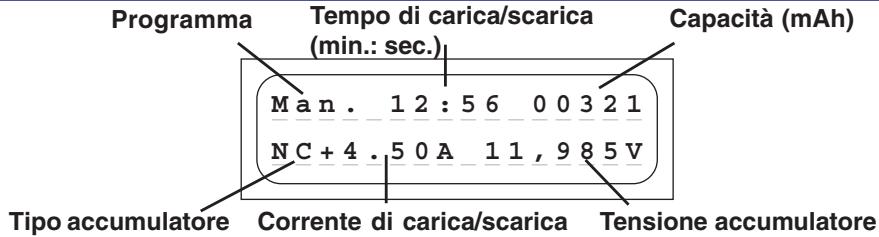

Lagettaredelavorièdescrittanel capitolo,Indicazioni del display.

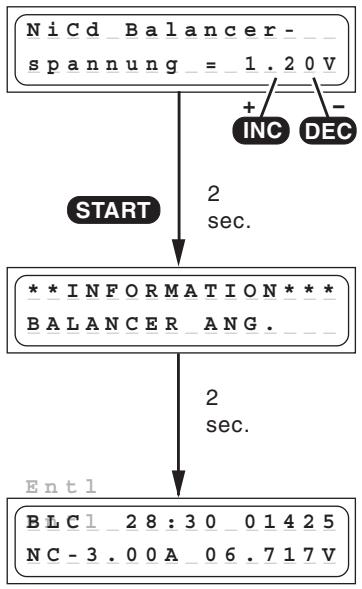

NiCd Tensione equilibratore

Questo programma serve per equilibrare le tensioni delle singole celle di pacchi batterie con 2-6 celle.

Mediente il tasto INC oppure DEC potete impostare la tensione limite di scarica dell'equilibratore tra 1.20...1.30V. Prima della ricarica di un'accumulatore le tensioni delle celle dovrebbero essere equilibrate, onde evitare la sovraccarica di singole celles durante la ricarica.

Specialmente dopo un periodo di riposo prolongato, un'accumulatore dovrebbe essere equilibrato.

Perfarecioeneecessariocollegareilconnetore dell'equilibratore.

Inoltre tutte le celle devono presentare una tensione superiore a quella impostata come soglia limite di scarica per l'equilibratore.

Per ottenere la capacité mass. di un'accumulatore le singole delle dovrebbero essere scaricate fino a raggiungere una tensione di 1.20V alcune ore, ma al massimo 24h prima di una nuova ricarica. Con una tensione inferiore a 1.20V le celle perdono capacità. Per quello motivo un'accumulatore dovrebbe essere carico al 60% ca. prima di essere什么意思 a riposo per un periodo prolongato.

Il programma scarica il pacco batterie con 50mA 5,0A Celle con una tensione di cella superiore, vengono scaricate con una corrente aggiuntiva di ca. 100mA (equilibratura).

Se tutte le celle hanno raggiunto la soglia limite di scarica dell'equilibratore (+0.01V) , ilprocesso di equilibratura viene terminato.

NiCd-Tensione di riferimento (- Peak)

Lo spegnimento automatico del processo di carica (riconoscimento di accumulatore completeness carico) funziona secondo il principio del delta peak, già provato milioni di volte e dato anche come delta-U o delta-V. In quello procedimento viene valutata la tensione massima della curva di carica, che indica con molta precisione la massima carica immagazzinata. Onde evitare di sovraccaricare l'accumulatore vi consigliamo di iniziare con una tensione di spegnimento Delta-Peak di 10mV .

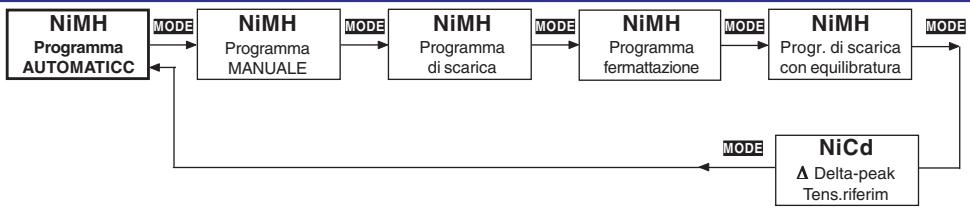

12. Programmi NiMH

Programmi simplici da usare per la carica degli accumulatorati NiMH solitamente usati nel modellismo. _Quando il programma di carica / scarica è concluso, sul display appeare, fino allo scollegamento dell'accumulatore, alternativamente con la scritta „ENDE“ (fine), il tempo di carica, gli ultimi valori della corrente di carica / scarica, la capacité e la tensione dell'accumulatore. Questi dati danno, in quello caso,indicazioni prezioso ed esaurienti sull'andamento della carica, sulla capacità dell'accumulatore NiMH collegato o su errorsi verificatisi.

NiMH-Programma automatico

In quelloprogramma il caricabatterie riconosce il tipo di accumulatore collegato e adegua la corrente di carica adatta, in modo da evitare una sovraccarica all'accumulatore.

La corrente di carica può essere impostata con i tasti INC / DEC da 0.1 A a 10.0 A alla limitazioni, prima di collegare l'accumulatore.

Osservate leindicazioni del produttore dell'accumulatore! Evitate assolutamente di ricaricare gli accumulatori con più di 2C! Es.: NiMH 6N-4200, corrente di carica mass. 8,4A, corrente di carica veloce consigliata per accumulatori Graupner 4,2A. La corrente di carica per gli accumulatori delle trasmittenti delve essere limitata a 2A mass!.

Ilprocessodi carica terminina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

NiMH-Programma manuale

Con questo programma l'accumulatore viene caricato con la currente di carica impostata.

La corrente di carica massima può essere impostata con i tasti INC / DEC da 0.1 A a 10.0 A prima di collegare l'accumulatore.

Ilprocessodi carica terminina in accordo con i valori impostati per la tensione di spegnimento del delta peak.

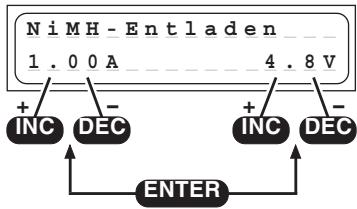

NiMH-Programma di scarica

Questo programma è utile per es. per determinare la capacitéa residua oppure per la scarica dell'accumulatore di una trasmittente, di una ricevente o di alimentazione di un motore. Con questo programma viene effettuata la scarica con una corrente di scarica impostata (0.10 ... 5.0 A, a sinistra sul display) fino alla tensione finale di scarica (0.1 ... 16.8 V, a destra sul display).

Come tensione finale di scarica dev'essere selezionato un valore tra 1.0 e 1.2 V percella, per non scaricareoltire l'accumulatore ed evitare un'eventuale inversionione di polarità.

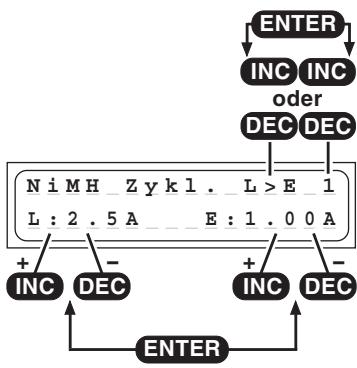

NiMH-Programma di formattazione

Questo programma serve per ottimizzare la capacité e la formattazione di un accumulatorato. In alto a destra sul display impostate, con i tasti INC / DEC se il programma di formattazione delve iniziare con la carica o la scarica. Quindi impostate il numero di cici di 1 a 5 (per es. impostando 3 cici, l'accumulatore viene caricato e scaricato tre volte). Il programma scarica l'accumulatore con la corrente di scarica impostata a destra sul display (0.1 ... 5.0 A) per poi ricaricarlo con la corrente impostata a sinistra sul display (0.1 ... 10.0 A).

L'interruzione della carica avviene in accordo con il valore di tensione di riferimento del Delta peak.

Lagettaredelvalioredescrittanel capitolo,Indicazioni del displaya.

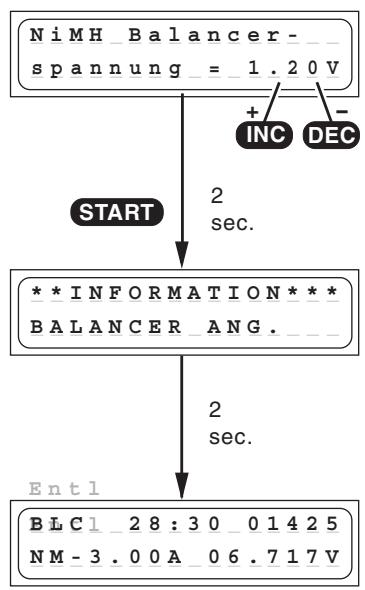

NiMH Tensione equilibratore

Questo programma serve per equilibrare le tensioni delle singole celle di pacchi batterie con 2-6 celle.

Mediente il tasto INC oppure DEC potete impostare la tensione limite di scarica dell'equilibratore tra 1.20...1.30V. Prima della ricarica di un'accumulatore le tensioni delle celle dovrebbero essere equilibrate, onde evitare la sovraccarica di singole celles durante la ricarica.

Specialmente dopo un periodo di riposo prolongato, un'accumulatore dovrebbe essere equilibrato.

Perfarecio è necessario collegare il connettore dell'equilibratore.

Inoltre tutte le celle devono presentare una tensione superiore a quella impostata come soglia limite di scarica per l'equilibratore.

Per ottenere la capacité mass. di un'accumulatore le singole delle dovrebbero essere scaricate fino a raggiungere una tensione di 1.20V alcune ore, ma al massimo 24h prima di una nuova ricarica. Con una tensione inferiore a 1.20V le celle perdono capacité. Per quello motivo un'accumulatore dovrebbe essere carico al 60% ca. prima di essere什么意思 a riposo per un periodo prolongato.

Il programma scarica il pacco batterie con 50mA 5,0A Celle con una tensione di cella superiore, vengono scaricate con una corrente aggiuntiva di ca. 100mA (equilibratura).

Se tutte le celle hanno raggiunto la soglia limite di scarica dell'equilibratore (+0.01V) , il processo di equilibratura viene terminato.

NiMH-Tensione di riferimento del Delta-Peak (-Δ Peak)

La tensione di riferimento (in mV per cella!) dello spegnimento automatico per gli accumulatori NiMH vuo essere impostata. Gli accumulatori NiMH tuttavia hanno una caduta di tensione inferioreagli accumulatori NiCd. Si sono rivelati accettabili valori di impostazione della tensione di 5 ... 25mV / cella

Tensioni superiors provocano rapidamente una sovraccarica dell'accumulatore, tensioni inferiori provocano spesso un' interruzione anticipata.

Il valore più adatto al vostro accumulatoratore dev'essere trovato con varie prove di carica.

Onde evitare di sovraccaricare l'accumulatore vi consigliamo di iniziare con una tensione di spegnimento Delta-Peak di 5mV.

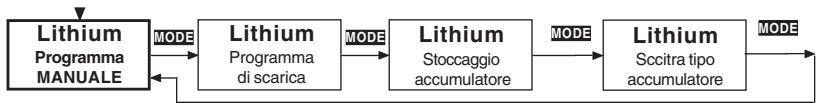

13. Programmi Litio

Programmi sono adatti solo per la carica e la scarica di accumulatoriagli di LiFePO_4 (LiFe) con una tensione di 3,3 V/cella ed loni di litio con una tensione di 3,6 V/cella ed ai Polimeri di litio ed al Litio-Biossido di Manganese con una tensione nominale di 3,7 V/cella.

Gli accumulatorati al litio si distinguuno dagli altri tipi di accumulatorati soprattutto per la loro notevolmente maggiore capacità. Questo importantevantaggio tuttavia richiede un diverso sistema di trattamento sua per quanto concerne la carica e la scarica, sua per ottenere un funzionamento privo di pericoli.

Le seguenti prescrizioni fondamentali devono essere scrupolosamente osservate. Ulteriori significazioni ed avventenze sulla sicurezza sono riportate nelle istruzioni tecniche del costruttore.

In linea di principio gli accumulatorati al litio sono essere caricati SOLO con speciali caricabatterie che siano impostati (tensione di fine carica, capacità) per ciascun tipo di accumulatore. Il processo di carica avviene in modo diverso dagli

accumulatori al NiCd o NiMH, mediante il cosiddetto metodo a corrente costante / tensione costante. La corrente richiesta per la carica dipende dalla capacité e viene impostata automaticamente dal caricabatterie. Gli accumulatorati al litio solitamente vengono caricati con una corrente di carica 1 C (corrente di carica 1 C = corrente di carica relativà alla capacité. Esempio: per una capacità di 1500mA , la correspondente corrente di carica = 1500mA = 1.5A ). Percò sul caricabatterie viene impostata la capacité dell'accumulatore, invece che la corrente di carica. Quando viene raggiunta la tensione finale specifica per ciascun tipo di accumulatoratore, la corrente di carica viene automaticamente ridottaper evitare un superamento della tensione finale di carica. Se le istruzioni fornite dal costruttore dell'accumulatore indicano una corrente di carica inferiore a 1C, alla deve essere ridotta, in modo correspondente,anche la capacité.

Per una carica ottimale, una maggiore vita utile ed una maggiore sicurezza in fase di ricarica raccommandiamo assolutamente di collegare il connettore dell'equilibratore all'Ultramat 16 S durante i processi di ricarica/scarica.

Problemi con il trattamento degli accumulatori:

Gli accumulatorati al litio costituiscono un grosso pericolino in caso di sovraccarica, che può provocare sviluppo di gas, surriscaldamento e persino un'esplosione. Se la tensione finale di scarica di 3,6 V/cella (LiFe) o di 4,1 V/cella (Ioni di litio) o di 4,2 V/cella (Polimeri di litio/LiMn) viene superata dell 1% , alla inizia una trasformazione degli ioni di litio in litio metallico. Questo, in unione con l'acqua dell'elettrolita, reagisce violentamente e provoca l'esplosione della cella. Inoltre la tensione finale di carica non dev'essere superata, poiché in tal caso diminuisce la capacité delle cellesagli ioni di litio. Una tensione di 0.1 V sotto la soglia significa più una perdita di circa il 7 % di capacità. Scariche profonde degli accumulatorati al litio provocano una rapida perdita di capacità. Questo fenomeno non è reversible, perché dev'essere in ogni caso evitato di scaricare l'accumulatoreotto i 2,5 V/cella.

Attenzione: l'impostazione del tipo di accumulatorale, della sua capacité e del numero di nelle deve concordare sempre_con l'accumulatore da caricare e non deve mai differire, pena il pericolò di esplosione! Non deve essere mai collegato un accumulatoratore che abbia un dispositivo di carica integrato!

Caricate i vostri accumulatori solo su superfici ignifughe.

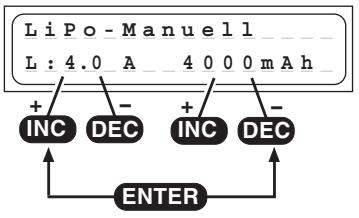

Litio-Programma manuale

Mediente quello programma l'accumulatore viene ricaricato con la corrente di carica impostata.

Prima di collegare l'accumulatore da ricaricare è necessario impostare la corrente di carica (0,1...10,0A, a sinistra nel display) tramite i tasti INC / DEC. Premete successivement il tasto ENTER ed utilizzate i tasti INC / DEC per impostare la capacité dell'accumulatore (50 ... 9900mAh, a destra nel display). Un superamento del 10% della capacità impostata comporta l'interruzione del processo di ricarica per motivi di sicurezza.

Durante la ricarica per motivi di sicurezza il collegamento del connettore dell'equilibratore è assolutamente raccomandato!

Ora collegate l'accumulatore al caricabatterie e avviate il processo di carica. La corrente di carica inizia lentamente a salute da 0.00 A al valore limite impostato. Non meravigliatevi se la corrente di carica che avete impostato non viene raggiunta, poiché il programma di carica controlling in continuazione la tensione dell'accumulatore ed evita un suo gonfiamento, mantenendo uguali la tensione delle singole celle di un pacco. La diminuzione automatica della corrente di carica viene indicata sul display con la scritta „ENDE“ (fine), alternandola con l'indicazione della corrente di carica ridotta.

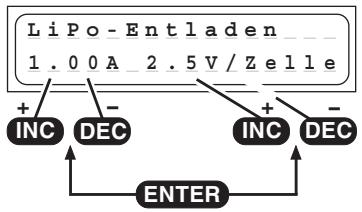

Litio-Programma di scarica

Questo programma serve per es. per determinare la capacité residua di un accumulatoratore non alla scarico. Con questo programma la scarica viene effettuata con la corrente di scarica impostata (0.10...5.0 A, a sinistra sul display) fino al raggiungimento della tensione finale di scarica impostata (2.5...3.7 V per cella, a destra sul display). La tensione finale di scarica di 2.5 V per cella non può essere superata, altrimenti l'accumulatore più danneggiarsi.

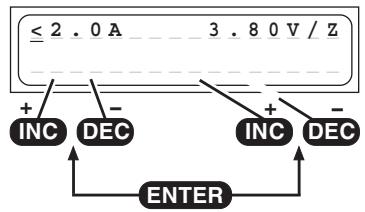

Lithium-Programma stoccaggio

Il presente programma serve a caricare o scaricare gli accumulatori in modo da garantire lo stato di carica migliorie per lo stoccaggio.

Con questo programma l'accumulatore viene portato alla tensione di stoccaggio impostata mediante carica o scarica. In tal modo l'accumulatore può essere stoccato per molto tempo.

Tensioni di stoccaggio ottimali:

LiPo: 3,8...3,9V/cella

Lilo: 3,7...3,8V/cella

LiFe: 3,3...3,4V/cella

Litio-Numero di celle

Attenzione! Impostate esattamente il numero di volte, altrimenti l'accumulatore potrebbe esplodere ed incendiarsi!

Quando l'accumulatore viene collegato al caricabatterie e viene premuto il tasting START per ca. 2 sec., sul display appara l'indicazione con il numero di celle, che da 1 a 2 celle è riconosciutto e impostato automaticamente. Se il pacco batterie contiene più di due celle, dovete impostare manually, con i tasti INC / DEC, il numero di celle, poché non è possibile il riconoscimento automatico di un pacco batterie con un numero maggiore di due celle. Sulla destra è indicato, per controlo, la tensione dell'accumulatore collegato. Con un'ulteriore pressione del tasting START, inizia il processo di carica.

Litio-Programma di scelta del tipo

Questo è il più importante programma di impostazione per i pacchi batteria al litio. In quello programma viene impostato il tipo di accumulatoratore. Questa impostazione va fatta con molta attenzione e verificata, poché daessa il caricabatterie ricava tutti gli altri parametri per la carica.

L'impostazione del tipo di accumulatore (LiPo o Lilo o LiFe) determina la tensione di spegnimento. Se un accumulatore al litio viene caricato solo per i 2/3 dell'aspettativa, probabilmente avete sbagliato, in questa sede, l'impostazione del tipo di accumulatore.

Attenzione: Se avete impostato un valore errato, l'accu-mulatore, in consegenza di cui, può venir danneggiato irreparabilmente o addirittura può esplodere!

La tensione finale di carica può essere impostata in intervalli di 0,01V. La tensione finale di carica massima ammessa per LiPo è pars a 4,2V, per Lilo 4,1V e per LiFe 3,6V. Per immagazzinare gli accumulatorati, la tensione finale di carica andrebbe impostata più Bassa di circa 0,4V.

Durante la ricarica i tipi di accumulatorati vengono indicati nella seguente maniera:

LiPo (LiMn) = LP

Lilo = LI

LiFe = LF

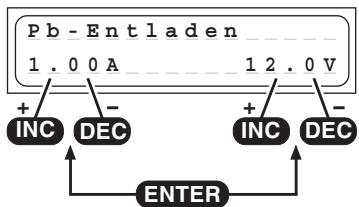

14. Programmi Pb

Questi programmi servono per la carica e la scarica di un accumulatorato al piombo, con acido solforico o gel, di 2, 4, 6 o 12V precisi (1, 2, 3, 6, celle).

Attenzione: Batterie al piombo con tensioni nominali diverse non vengono riconosciuti dal caricabatterie e quindi non devono essere collegati. Gli accumulatorai ai piombo si comportano in modo completamente diverso da quelli al NiCd o NiMH. Con riferimento alla loro disponibilità, gli accumulatorai ai piombo forniscono correnti relativamente inferiori a quale degli accumulatori NiCd o NiMH. Ciò si riflette soprattutto sulla loro ricarica, per la quale i produttori di batterie indicano per lo più un tempo da 14 a 16 ore per raggiungere la capacité nominale con una corrente normale di ricarica. Per corrente normale di carica si intende 1/10 del valore nominale di energia dell'accumulatore. Esempio: se la capacité dell'accumulatore è di 12 Ah, la corrente normale di ricarica è di 1,2 Ah. La carica completaiene riconosciuta dal caricabatterie (a differenza dagli accumulatorai al NiCd o NiMH) in base alla tensione dell'accumatore.

Attenzione: le batterie al piombo non sonoessere sottoposte ad unprocesso di carica rapida! Scegliete perci o sempre la corrente di ricarica indica dal produttore della batteria. Fate attenzione anche che una manutenzione errata di un accumulatoratole ai piombo (sovraccarica, molte scariche al 100% e soprattutto scariche molto profonde) incide molto negativamente sulla sua capacità nominale (cioè sulla durata). Anche il valore della corrente di carica / scarica determina la capacità assimilabile dell'accumulatore, nel senso che tanto maggiore è la corrente, tanto minore sare la capacità finale dell'accumulatore. I valori di ritardo dello spegnimento e del Timer di sicurezza impostati nelle impostazioni utente non hanno alcun valorerei programmi di carica degli accumulatorati al piombo.

Pb-Programma-manuale

Con questo programma si può impostare, prima di collegare l'accumulatore, con i tasti INC / DEC, la massima corrente di carica ammessa (corrente di carica massima).

Questa impostazione fissa solamente il limite superiore, che il caricabatterie più fornire all'accumulatore.

Se il produttore dell'accumulatore indica una corrente di carica inferiore, è necessario ridurre ancche la corrente di carica, poiché il caricabatterie, nel tentativo di fornire una carica maggiore all'accumulatore, potrebbe impostare una corrente di carica superiore. Dopo che l'accumulatore è stato collegato ed è iniziato il processo di carica, la corrente di carica comincía a salire lentamente da 0.00 A dato al limite impostato. Durante la carica, l'accumulatore viene costamente monitorato e la corrente di carica adattata alla nuova situazione. Il programma di carica, in base alla misura della tensione, determina automaticamente il numero di celle. Non meravigliatevi tuttavia, se la corrente di carica che avete impostato non viene raggiunta, poché il programma di carica controllingi continuamente la tensione della batteria ed evitaosi la formazione di gas nell'accumulatore. Ora l'accumulatore viene caricato fino al raggiungimento di circa 2.3V ... 2.35 V percella con la massima corrente di carica possibile. Quindi viene eseguito un processo più delicato per effettuare la carica completa. La corrente di carica viene ulteriormente ridotta per ottenere la massima carica possibile dell'accumulatore. La fine del processo di carica aviene automaticamente al raggiungimento di una tensione di circa 2.45V fino a 2.5V percella.

Con l'adattamento automatico della corrente, è possible ottener una carica più rapida con un tempo notevolmente inferiore alle 14 - 16 ore.

Quando il processo di carica è completato, viene emesso un segnale acustico per un determinato intervallo di tempo. Contemporamente sul display lampeggia la scritta „ENDE" (fine).

Pb-Programma di scarica

Questo programma serve per es. per determinare la capacité residuala di un accumulatorato di alimentazione di un motore.

Con questo programma la scarica viene effettuata con la corrente di scarica impostata (0.1...5.0 A, a sinistra sul display) fino al raggiungimento della tensione finale di scarica impostata (1.7...12.0 V a destra sul display). Per una misura della capacité significativa, la corrente di scarica dovrebbe rimonere sotto 1 C (capacità dell'accumulatore = 2 Ah à C = 2 A) e come tensione di fine scarica dev'essere scelto un valore di circa 1.7 V percella.

15. Indicazioni del display

I dati essenziali relativi alla carica e scarica vengono visualizzati chiaramente sulle due righe del display a cristalli liquidi e sono mantenuti fino allo scollegamento dell'accumulatore. Quando viene collegato un altro accumulatore i valori precedenti non sono più richiamabili.

16. Indicazioni di controllo sul display

Il caricabatterie è dotato di un grande numero di protezioni e di controllingi per monitorare le singole funzioni ed i circuiti elettronici. Un superamento dei valori limite provoca in certi casi l'interruzione del processo di carica (per es. in caso di sovratensione, temperature troppo alta o batteria dell'auto scarica).

Questi fattori provocano una segnalazione, sul display a cristalli liquidi, della causa dell'erreore ed una segnalazione acustica del cicalino.

Configurazione iniziale

VERMESSE AKKUBITTE WARTEN...

Dopo la pressione del tasting START per ca. 2 sec., prima che venga avviato il processo di carica, l'accumulatore viene configurato e per 1 - 2 sec. sul display appara但这a indication.

Indicazione di carica completata

ENDE_48:32_03363 NC_200mA_9.773V

Quando un programma di carica / scarica ha completato il suo processo, sul display appeare, alternativamente alla descrizione del programma, la scritta „ENDE“ (fine). Contemporamente viene emesso un click del tasting o una segnalazione del cicalino in accordo.

Indicazione connettore equilibratore collegato

BLC. 28:30 02850 LP + 6.00A 14.717V

Se il connettore per l'equilibratore dell'accumulatore risulta essere collegato al caricabatterie e l'equilibratore è attivo, nel display appara BLC in alto a sinistra. Questa indicazione si alterna con la denominazione del programma.

Indicazione della tensione d'ingresso e la resistenza interna dell'accumulatore

INC+DEC

Eingangsspannung

13,62V

Innenwid. Batt.

25mΩ

L'attuale tensione d'ingresso e la resistenza interna dell'accumulatore può essere richiamata, in qualsiamente momento, con la contemporanea pressione dei tasti INC e DEC. Premendo il tasto INC o DEC passate all'indicazione della resistenza interna, delle tensioni delle singole celle oppure della tensione d'ingresso.

L'indicazione della resistenza interna permette di controllare la qualità dell'accumulatore. La resistenza interna viene misurata, durante il processo di carica/scarica, dopo 1...10 minuti e alla fine delprocesso.

Con la pressione di un qualsiasi tasting si ritorna al menu.

Indicazione delle tensioni delle singole nelle

INC+DEC

Eingangsspannung

13,62V

Innenwid. Batt.

25mΩ

1.

4.153V

2.

4.168V

3.

4.053V

4.

0.000v

5.

0.000v

6.

0.000v

La tensione d'ingresso attuale e la resistenza interna dell'accumulatore possono essere richiamate in qualsiamente momento mediante la pressione contemporanea dei tasti INC e DEC. Premendo il tasto INC o DEC passate all'indicazione della resistenza interna, delle tensioni delle singole celle oppure della tensione d'ingresso.

L'indicazione delle tensioni delle singole nelle serve per la verifica delle tensioni delle singole nelle (1-6 nelle).

17. Segnalazioni di erreore ed avvertenze

Il caricabatterie è dotato di un grande numero di protezioni e di controllingi per monitorare le singole funzioni ed i circuiti elettronici. Un superamento dei valori limite provoca in certi casi la riduzione automatica delle impostazioni del caricabatterie (per es. della corrente di carica / scarica) o allo spegnimento del processo di carica (per es. quando la batteria dell'auto è completamente scarica). La causa dell'erreore viene visualizzata sul display a cristalli liquidi. La maggior parte delle cause di erreore sono autoesplicative, tuttavia quale contenute nella lista che segue, possono essere di aiuto per individuire gli erreori. Le segnalazioni di avertenza e acustiche sono essere cancellate con il tasto „ENTER".

Questa avvertenza viene segnalata quando la tensione della batteria dell'auto si trova al di fatto del valore impostato nel menu „Spegnimento per tensione insufficiente“ nelle impostazioni utente (11.0 V).

Questa segnalazione avverte che all'uscita del carica batterie è stato collegato un accumulatore con i poli invertiti.

Questa segnalazione appeare quando si verifica, durante ilprocesso di carica / scarica, un'interruzione del collegamento tra l'accumulatore ed il caricabatterie. Se esta segnalazione appeare durante il funzionamento, ciò più rivelare un falso contatto.

Avviso: Questa segnalazione di erre compare ancche quando voi interrompe la carica, per esempio scollegando l'accumulatore.

Se il processo di carica continua fino alla scadenza dell'intervallo fissato per il Timer di sicurezza, avviene un'interruzione dei processi in corso.

Il Timer di sicurezza è impostato, per gli accumulatorati al NiCd/NiMH e al Litio a 180 min., perché per gli accumulatorati al piombo è disattivato. Queste impostazioni non sono essere cambiate. Possibili cause: la corrente di carica è troppo Bassa e quando l'accumulatore non è carico, i cavi di collegamento sono troppo sottili o troppo lunghi e perché la corrente di carica non può salire sufficientemente, la capacité dell'accumulatore è troppo grande.

Questa segnalazione indica una tensione troppo alla a causa di un'errata impostazione del numero di celle per un accumulatore al litio oppure un'impostazione di un accumulator al piombo errata.

Questa segnalazione viene visualizzataanche per una sovraccarica delle celle collegate.

Questa segnalazione indica una tension troppo Bassa a causa di un'errata impostazione del numero di celle per un accumulatore al litio oppure un'impostazione di un accumulator al piombo errata. La causa di questa segnalazione è che le celle, per un'errata impostazione, vengono scaricate troppo profondamente.

Questo messaggio di erreore appeare quando il caricabatterie rileva una tensione delle celle troppo elevata in ingresso all'equilibratore.

Il messaggio di erreore appare in presenza delle seguenti tensioni:

LiPo >4,3V , Lilo >4,2V , LiFe >3,9V , NiCd/NiMH >2,0V Inoltré l'indicazione di erreore più apparire en caso di sovraccarica delle celle collegate.

Questo messaggio di erreore appeare quando il caricabatterie rileva una tensione delle celle troppo Bassa in ingressso all'equilibratore.

Il messaggio di erreore appare in presenza delle seguenti tensioni:

LiPo < 2,75V , Lilo < 2,75V , LiFe < 2,0V , NiCd/NiMH < 0,1V In quello caso è consigliabile effettuire una prima ricarica dell'accumulatore perché collegare l'equilibratore e limitando il processo di ricarica a pochi minuti (mass. 5 min.) ad esempio in modalità programma LiFe, che ammette una tensione di 2V per cella,.

Attenzione: Singole delle potrebbero essere danneggiare e di consegenza il pacco batterie deve essere ricaricato solamente quello attenta sorveglianza. Quando la tensione è di nuovo sufficientemente alta, per motivi di sicurezza l'accumulatore deve assolutamente essere ricaricato con l'equilibratore collegato (pericolò di esplosione ed incendio)!

Questo messaggio di erreore appare quando si avvia il programma di scarica con equilibratura per accumulatori NiCd/NiMH nella suacore allegato l'equilibratore.

Questo messaggio di erreore apparaanche quando l'equilibratore viene scollegato durante un processo di ricarica o scarica.

La temperatura interna e' troppo alta! (>125^)

18. Interfaccia PC

Scaricate nel除去 www.graupner.de tutto il punto „Produktutsche" (Product search/ Ricerca prodotto): 6468 il software del correspondente driver serialle USB CP210x_Drivers.exe per quello caricabatterie e installare il driver.

Inserite il cavo USB nell'interfaccia PC del caricabatterie. Collegate il cavo USB ad una interfaccia USB libera del vostro PC.

Un software per PC cui oessere scaricato dai siti www.graupner.de, www.gm-racing.de oppure www.logview.info.

Con Anything potete visualizzare le curve, confrontarle ed eseguire autre operazioni.

19. Pulizia e manutenzione

Il caricabatterie funzione perché alcuna necessità di manutenzione. Nel vosto interesse protegete lo polvere, sporcizia e umidità.

Per pulirlo, dato averlo scollegato alla batteria dell'auto, passate con delicatezza un panno asciutto (non usate detersivi!).

20. Indicazioni per il trattamento degli accumulatori

• La carica di una singola della NiCd o NiMH o di un pacco batterie con 1...4 celle presente un serio problema di spegnimento automatico, poiché il picco di tensione non è molto sensibile e non è garantito uno svolgimento corretto della funzione. Il funzionamento automatico non può reagire correttamente. Eseguite perciò prove ripetute, controlling se la funzione di spegnimento automatico funziona correttamente con il vostro accumulator.
• Le batterie calde sono più efficienti di quale fredde. Non meravigliatevi perché se in inverno le vostre batterie hanno un rendimento minore.
• Sia la sovraccarica che la scarica profonda provocano un danno irreparabile alle celle riducendone in modo duratto l'efficienza e la capacité.
• Non mettete a riposo per un lungo tempo una batteria scarica, vuota o caricata solo parzialmente. Prima di metterla a riposo, caricatela e di tanto in tanto controllate il suo stato di carica.
• Acquistate accumulatori di buona qualità, caricateli all'inizio con una corrente di carica piccola ed augmentatela solo gradualmente.
• Caricate gli accumulatori solo peu prima del loro utilizzato, casi il loro rendimento sare migliorie.
• Non effettuate saldature direttamente sugli accumulatori. Le alto temperature della saldatura rovinano le guarnizioni e le valvole di sicurezza della cella, l'accumulatore perde elettrolita o si secca e perde le sue potenziali prestazioni.
• La sovraccarica riduce la capacité dell'accumulatore. Quindi non caricate un accumulatore molto caldo o più carico.
• Caricare e scaricare un accumulatoratore con correnti alte riduce le sue aspettative di durata. Non superate perci o includazioni fornite dal costruttore.
  Gli accumulatorali piombo non sopportano forti correnti di carica. Non superate perci o leindicazioni fornite dal costruttore.
• Proteggete l'accumulatore da vibrazioni e non sottoponetelo ad alcun carico meccanico.
• Durante il processo di carica e l'utilizzo di un accumulator ci cui po eccere emissione di idrogeno. Mantenete gli ambienti quando ben aerati.
• Non portate l'accumulatore a contatto con l'acqua, potrebbe esplodere.
• Non cortocircuitate mai i terminali di un accumulatorato, potrebbe esplodere.
• Accumulatori a causa di un difetto possono esplodere oppure incendiarsi. Per quello motivo non consigliamo di ricaricare tutti gli accumulatorati al Litio, altre a quelli NiCd e NiMH all'interno di una valigetta di sicurezza LiPo (Art.-Nr. 8370 oppure 8371).
• Non aprite le batterie, c'é il pericolo di corrosione.
  Gli accumulatori NiCd/NiMH vengono formattati meglio se prima si scaricano separamente le singole celle ed infine si carica l'intero pacco. La scarica si effettua con il caricabatterie (cella per cella).
• Non meravigliatevi se il vostro pacco batterie si carica di meno in inverno che d'estate. Il rendimento di una cella fredda é inferiore di quello di una calda.
• Avverenza sulla regolamentazione delle batterie: Le batterie usate sono rifiuti speciali e non devono esseregettati nel cassetonetto delle immondizia, ma nei contentitori apposti per la raccolta differenziata delle batterie.

21. Caratteristiche tecniche

Accumulatore:

Corrente di carica / rendimento

100 mA - 10,0 A / max. 90 W (Tensione d' ingresso 100~240V AC)

Corrente di scarica / rendimento

100mA - 10,0A / max. 150W (Tensione d' ingresso 11...15V DC)

Tensione delle celle

3,3 V (LiFe) / 3,6 V (Lilo) rispettiv. 3,7 V (LiPo/LiMn)

Capactà

da 0,1 Ah - 9,9Ah

PB-Akkus:

Numero di celle

1,2,3,6

Tensione dell'accumulatore

2,4,6,12V

Capacità

da 1 Ah

Sonstiges:

Tensione di funzionamento DC

11,0 fino a 15 V DC (tensione d'ingresso DC)

Tensione di funzionamento AC

100~240V AC (tensione d'ingresso AC)

Batteria auto necessaria

12 V, min. 40 Ah

Alimentatore necessario

11-15V, min. 15 A stabilizzato

Assorbimentoswana carico

ca. 0,1 A

Bassa tensione di spegnimento

ca. 11,0 V

Connessione equilibratore:

Corrente di equilibratura mass.

NiMH/NiCd: 0,1A, LiPo/Lilo/LiFe: 0,3A

Peso

ca. 800 g

dimensioni

ca. 168 × 164 × 61 ~mm

Tutti I dati si riferiscono ad una tensione di batteria per auto di 12.7 V.

Tutti i valori dichiarati sono indicativi e possono varie secondo lo stato dell'accumulatore usato, la temperatura, ecc.

1) Un funzionamento corretto del caricabatterie collegato ad un alimentatore dipende da molti fattori, come per es. la forma d'onda, la

stabilità, ecc. Usate solo appearecchi consigliati da noi.

Indicazioni sulla protezione dell'ambiente

Questo symbolo, stampato sul prodotto o individato nelle istruzioni per l'uso o sulla

confezione, avvisa che questo prodotto, alla fine del suo utilizzato, non delve essere

gettato nel normale contentitore per l'immondizia, ma de v'essere portato ad un punto di raccolta per il riciclaggio di materiali elettrici ed elettronici.

I materiali, ciascuno secondo le proprie caratteristiche, sono riutilizzabili. Con il riciclaggio di materiali e di vecchie apparecchiature, potrete dare un importante contributo alla protezione dell'ambiente.

Batterie ed accumulatori devono essere rimossi dalle apparecchiature ed eliminati presso un centro di raccolta appositamente predisisto.

Dai modelli RC devono essere smontati ed smaltiti presso un centro di raccolta di rottami elettronici tutti gli elementi elettronici come per esempio servocomandi, riceventi, regolatori.

Informatevi sulla dislocazione dei centri di raccolta differenziata della vostra zona.
