MANUALE UTENTE REBEL 71 DIRT DEVIL

Istruzioni per l'uso Aspirapolvere a sacchetto

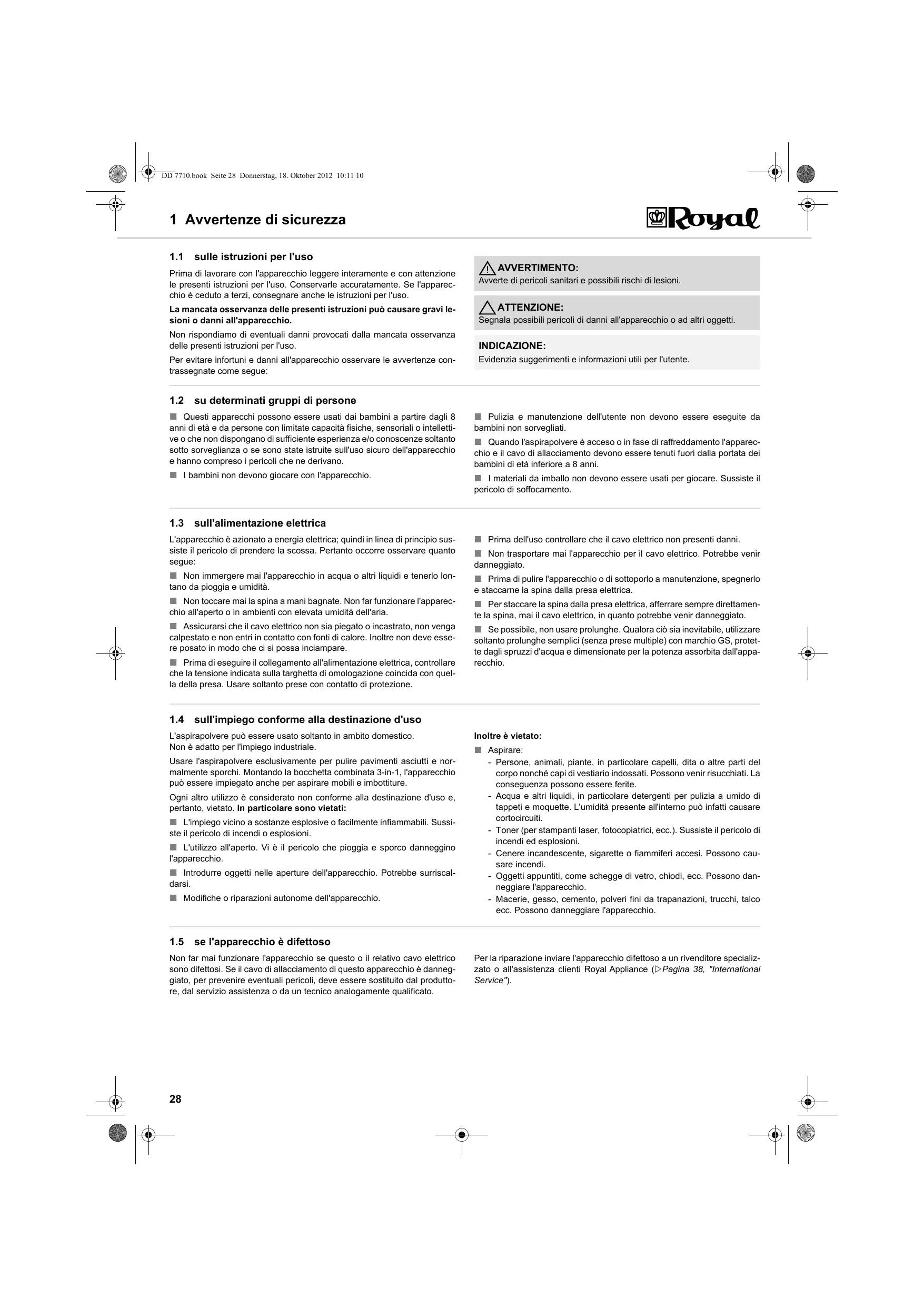

sulle istruzioni per l'uso Avvertenze di sicurezza Prima di lavorare con l'apparecchio leggere interamente e con attenzione le presenti istruzioni per l'uso. Conservarle accuratamente. Se l'apparecchio è ceduto a terzi, consegnare anche le istruzioni per l'uso. La mancata osservanza delle presenti istruzioni può causare gravi lesioni o danni all'apparecchio. Non rispondiamo di eventuali danni provocati dalla mancata osservanza delle presenti istruzioni per l'uso. Per evitare infortuni e danni all'apparecchio osservare le avvertenze contrassegnate come segue:

AVVERTIMENTO: Avverte di pericoli sanitari e possibili rischi di lesioni. ATTENZIONE: Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti. INDICAZIONE: Evidenzia suggerimenti e informazioni utili per l'utente. su determinati gruppi di persone Questi apparecchi possono essere usati dai bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o intellettive o che non dispongano di sufficiente esperienza e/o conoscenze soltanto sotto sorveglianza o se sono state istruite sull'uso sicuro dell'apparecchio e hanno compreso i pericoli che ne derivano. Pulizia e manutenzione dell'utente non devono essere eseguite da bambini non sorvegliati. I bambini non devono giocare con l'apparecchio. I materiali da imballo non devono essere usati per giocare. Sussiste il pericolo di soffocamento.

Quando l'aspirapolvere è acceso o in fase di raffreddamento l'apparecchio e il cavo di allacciamento devono essere tenuti fuori dalla portata dei bambini di età inferiore a 8 anni. sull'alimentazione elettrica L'apparecchio è azionato a energia elettrica; quindi in linea di principio sussiste il pericolo di prendere la scossa. Pertanto occorre osservare quanto segue: Prima dell'uso controllare che il cavo elettrico non presenti danni. Non immergere mai l'apparecchio in acqua o altri liquidi e tenerlo lontano da pioggia e umidità. Prima di pulire l'apparecchio o di sottoporlo a manutenzione, spegnerlo e staccarne la spina dalla presa elettrica. Non toccare mai la spina a mani bagnate. Non far funzionare l'apparecchio all'aperto o in ambienti con elevata umidità dell'aria. Per staccare la spina dalla presa elettrica, afferrare sempre direttamente la spina, mai il cavo elettrico, in quanto potrebbe venir danneggiato. Assicurarsi che il cavo elettrico non sia piegato o incastrato, non venga calpestato e non entri in contatto con fonti di calore. Inoltre non deve essere posato in modo che ci si possa inciampare. Se possibile, non usare prolunghe. Qualora ciò sia inevitabile, utilizzare soltanto prolunghe semplici (senza prese multiple) con marchio GS, protette dagli spruzzi d'acqua e dimensionate per la potenza assorbita dall'apparecchio. Prima di eseguire il collegamento all'alimentazione elettrica, controllare che la tensione indicata sulla targhetta di omologazione coincida con quella della presa. Usare soltanto prese con contatto di protezione.

sull'impiego conforme alla destinazione d'uso L'aspirapolvere può essere usato soltanto in ambito domestico. Non è adatto per l'impiego industriale. Usare l'aspirapolvere esclusivamente per pulire pavimenti asciutti e normalmente sporchi. Montando la bocchetta combinata 3-in-1, l'apparecchio può essere impiegato anche per aspirare mobili e imbottiture. Ogni altro utilizzo è considerato non conforme alla destinazione d'uso e, pertanto, vietato. In particolare sono vietati: L'impiego vicino a sostanze esplosive o facilmente infiammabili. Sussiste il pericolo di incendi o esplosioni. L'utilizzo all'aperto. Vi è il pericolo che pioggia e sporco danneggino l'apparecchio. Introdurre oggetti nelle aperture dell'apparecchio. Potrebbe surriscaldarsi. Modifiche o riparazioni autonome dell'apparecchio.

Inoltre è vietato: Aspirare: - Persone, animali, piante, in particolare capelli, dita o altre parti del corpo nonché capi di vestiario indossati. Possono venir risucchiati. La conseguenza possono essere ferite. - Acqua e altri liquidi, in particolare detergenti per pulizia a umido di tappeti e moquette. L'umidità presente all'interno può infatti causare cortocircuiti. - Toner (per stampanti laser, fotocopiatrici, ecc.). Sussiste il pericolo di incendi ed esplosioni. - Cenere incandescente, sigarette o fiammiferi accesi. Possono causare incendi. - Oggetti appuntiti, come schegge di vetro, chiodi, ecc. Possono danneggiare l'apparecchio. - Macerie, gesso, cemento, polveri fini da trapanazioni, trucchi, talco ecc. Possono danneggiare l'apparecchio. se l'apparecchio è difettoso Non far mai funzionare l'apparecchio se questo o il relativo cavo elettrico sono difettosi. Se il cavo di allacciamento di questo apparecchio è danneggiato, per prevenire eventuali pericoli, deve essere sostituito dal produttore, dal servizio assistenza o da un tecnico analogamente qualificato.

Non trasportare mai l'apparecchio per il cavo elettrico. Potrebbe venir danneggiato. Per la riparazione inviare l'apparecchio difettoso a un rivenditore specializzato o all'assistenza clienti Royal Appliance (Pagina 38, "International Service"). DD 7710.book Seite 29 Donnerstag, 18. Oktober 2012 10:11 10 2 Uso

Montaggio dell'apparecchio e adattamento delle bocchette al pavimento Uso

INDICAZIONE: AVVERTIMENTO: Pericolo di lesioni! Montare le parti dell'apparecchio soltanto con la spina staccata dalla presa elettrica. Altrimenti l'apparecchio può avviarsi e risucchiare parti del corpo, capelli o capi di vestiario.

1. Montare i componenti dell'apparecchio e gli accessori richiesti a seconda del pavimento da aspirare (Fig. 1 – 8).

ATTENZIONE: Prima del montaggio assicurarsi che la bocchetta applicata sia integra e idonea per il tipo di pavimento da aspirare. Con una spazzola a setole rotanti non pulire mai ad es. pavimenti od oggetti che non pulireste tranquillamente con una spazzola convenzionale. Osservare le raccomandazioni del produttore del rivestimento.

Eventualmente all'assemblaggio può essere necessario ruotare leggermente le parti una rispetto all'altra affinché risultino saldamente posizionate. Controllare che le parti montate siano saldamente fissate provando a staccarle.

2. Assicurarsi che il regolatore dell'aria secondario sia chiuso (Fig. 5).

3. Se si usa il tubo telescopico (Fig. 6), regolarne la lunghezza (Fig. 7).

4. Se si utilizza la bocchetta per pavimenti (Fig. 8), regolarla sulla posizione adatta per il pavimento da aspirare (Fig. 9 pavimenti duri, Fig. 10 tappeti e moquette). Aspirare la polvere

3. Adattare la potenza di aspirazione alla pulizia da effettuare (Fig. 14).

AVVERTIMENTO: Pericolo di lesioni! Prima di ogni utilizzo verificare l'apparecchio e il cavo elettrico. Non usare mai l'apparecchio se difettoso. ATTENZIONE: Utilizzare l'apparecchio soltanto se tutti i filtri sono integri, asciutti e correttamente montati. Accertarsi che nessun oggetto ostruisca il tubo telescopico, il flessibile di aspirazione o altre aperture.

1. Staccare il cavo dall'apparecchio (Fig. 11) e inserirlo in una presa elettrica.

INDICAZIONE: Durante l'aspirazione il regolatore dell'aria secondario (Fig. 5) deve essere completamente chiuso. Tramite tale regolatore, all'occorrenza, è possibile ridurre velocemente la potenza di aspirazione in modo da liberare eventuali oggetti aspirati (ad es. tende).

4. Aspirare la polvere (Fig. 15).

AVVERTIMENTO: Pericolo di lesioni! In particolare quando si aspirano scale controllare di trovarsi sempre sopra all'apparecchio. AVVERTIMENTO: Pericolo di scosse elettriche! Se la marcatura rossa risulta visibile riavvolgere il cavo elettrico tramite il tasto avvolgicavo ( ) fino alla marcatura gialla (Fig. 12) .

2. Accendere l'apparecchio tramite l'interruttore ON/OFF (

) (Fig. 13). INDICAZIONE: L'aspirapolvere è dotato di una funzione di protezione integrata che scatta prima che l'apparecchio si possa surriscaldare (ad es. a causa di condutture di aspirazione ostruite o di un contenitore della polvere troppo pieno), Capitolo 4.1, "Prima di inviare l'apparecchio".

AVVERTIMENTO: AVVERTIMENTO: Non riporre mai l'apparecchio direttamente accanto a fonti di calore (ad es. riscaldamento, forno). Evitare le radiazioni solari dirette. Riporre apparecchio l'apparecchio e gli accessori in un luogo fresco e asciutto nonché con modalità salvaspazio (Fig. 16 – 20). ATTENZIONE: Pericolo di lesioni! Conservare sempre l'apparecchio fuori dalla portata dei bambini.

ATTENZIONE: Pericolo di lesioni! Dopo aver finito di aspirare spegnere l'apparecchio ( ) e avvolgere il cavo elettrico ( ). Durante l'avvolgimento tenere in mano il cavo di modo che non si avvinghi, con conseguenti possibili ferite.

Se si prevede di conservare l'apparecchio per tempi lunghi, prima sostituire il sacchetto filtro della polvere con uno nuovo, Capitolo 3.1, "Cambio del sacchetto filtro della polvere". Cambio del sacchetto filtro della polvere Manutenzione e cura INDICAZIONE: ATTENZIONE: Prima di sostituire il sacchetto filtro della polvere spegnere l'apparecchio. Altrimenti l'apparecchio può rimanere danneggiato.

Nel rimuovere il sacchetto filtro della polvere procedere con cautela, in modo che la polvere non possa fuoriuscire.

Consigli per gli acquisti Consigliamo di riacquistare: Sacchetto filtro della polvere Swirl Y50 AirSpace con filtrazione MicroPor Swirl, AirSpace, MicroPor e "Y50" sono marchi registrati di un'azienda del gruppo Melitta, utilizzati con il consenso della stessa. click!

INDICAZIONE: Il sacchetto filtro della polvere va sostituito non appena l'apposita spia di cambio sacchetto (Fig. 21) si illumina. Inoltre il sacchetto filtro della polvere va sostituito al più tardi ogni 3 mesi nonché prima di conservazioni di lunga durata o prima di spedire l'apparecchio. Inserire il sacchetto nella direzione della freccia riportata sullo stesso.

4. Estrarre il sacchetto filtro della polvere con la dovuta cautela (Fig. 23 –

24). ATTENZIONE: Il contenuto del sacchetto filtro della polvere può essere smaltito tramite i rifiuti domestici, a meno che non comprenda sporco non ammesso nei rifiuti domestici.

1. Spegnere l'apparecchio.

2. Staccare la spina dalla presa elettrica.

5. Inserire un nuovo sacchetto filtro della polvere (Fig 25 – 26).

3. Aprire il coperchio del vano sacchetto (Fig. 22).

6. Controllare che il sacchetto filtro della polvere sia posizionato a filo con

i relativi spigoli. INDICAZIONE: Affinché il coperchio del vano sacchetto rimanga facilmente aperto da solo, prima dell'apertura si raccomanda di rimuovere il flessibile di aspirazione. ATTENZIONE: Non far funzionare mai l'apparecchio senza aver inserito un sacchetto filtro della polvere. Altrimenti l'apparecchio può rimanere danneggiato.

7. Chiudere il coperchio del vano sacchetto (Fig. 27).

Pulizia/sostituzione del filtro di protezione del motore click!

1. Spegnere l'apparecchio.

ATTENZIONE: Pulire il filtro di protezione del motore a ogni cambio del sacchetto filtro della polvere, al più tardi ogni 3 mesi. Sostituire il filtro di protezione del motore ogni volta che si apre una nuova confezione di sacchetti filtro della polvere, in quanto ognuna di tali confezioni comprende un nuovo filtro di protezione del motore. Sostituire il filtro di protezione del motore al più tardi ogni 6 mesi.

2. Staccare la spina dalla presa elettrica.

3. Estrarre il sacchetto filtro della polvere dall'apparecchio,

Capitolo 3.1, "Cambio del sacchetto filtro della polvere".

4. Richiudere il portafiltro (Fig. 28).

5. Estrarre il filtro dal portafiltro (Fig. 29) e lavare accuratamente il filtro

sotto acqua corrente fredda o tiepida (Fig. 30).

6. Far asciugare il filtro (per circa 24 ore a temperatura ambiente).

7. Reinserire il filtro nel portafiltro (Fig. 31).

Il filtro è lavabile, ma non è idoneo né per il lavaggio in lavatrice né per quello in lavastoviglie. Inoltre per la pulizia non bisogna usare detergenti o spazzole con setole dure. Dopo la pulizia a umido far asciugare il filtro (per circa 24 ore a temperatura ambiente). Rimontarlo soltanto quando è completamente asciutto.

8. Riapplicare il portafiltro appena riequipaggiato (Fig. 32).

9. Reinserire il sacchetto filtro della polvere,

Capitolo 3.1, "Cambio del sacchetto filtro della polvere". Pulizia/sostituzione del filtro dell'aria uscente click!

1. Spegnere l'apparecchio.

ATTENZIONE: Pulire il filtro dell'aria uscente ogni volta che si pulisce il filtro di protezione del motore. Sostituire il filtro dell'aria uscente al più tardi appena è deformato o danneggiato.

2. Staccare la spina dalla presa elettrica.

3. Aprire il coperchio del filtro dell'aria uscente come illustrato (Fig. 33).

4. Estrarre il filtro dall'apparecchio (Fig. 34).

5. Percuoterlo leggermente e quindi eliminare lo sporco spazzolandolo accuratamente con la bocchetta combinata 3-in-1 fornita a corredo (Fig. 35). ATTENZIONE: Il filtro non è lavabile. Inoltre per pulirlo non bisogna usare detergenti o spazzole con setole dure. Altrimenti il filtro può venir danneggiato.

6. Reinserire il filtro nella relativa mensola (Fig. 36).

7. Riposizionare il coperchio del filtro dell'aria uscente nelle relative feritoie (Fig. 37).

8. Premere il coperchio finché scatta in posizione.

Ricambi e accessori I seguenti accessori e ricambi possono essere riordinati: Codice articolo

Descrizione 1 filtro dell'aria uscente

4 sacchetti filtro della polvere + 1 filtro di protezione del motore M203-4 1 spazzola per parquet M208-8 1 spazzola turbo M219 Accessori e ricambi possono essere riordinati tramite: Pagina 38, "International Service" ATTENZIONE: Utilizzare soltanto componenti originali inclusi nel corredo di fornitura o ricambi procurati mediante successivo riordino. 1 minispazzola turbo „Fellino“

Prima di inviare l'apparecchio

Risoluzione dei problemi e dati tecnici Problema AVVERTIMENTO: Pericolo di lesioni! Non usare mai l'apparecchio se è difettoso! Prima di procedere con la diagnostica, spegnere l'apparecchio e staccare la spina della presa elettrica. Prima di contattarci o di inviare l'apparecchio controllare, in base alla tabella seguente, se l'anomalia può essere eliminata autonomamente. Problema Causa possibile / soluzione La spia di cambio sacchetto della polvere si illumina (Fig. 21). Il sacchetto filtro della polvere è pieno. Sostituire il sacchetto filtro della polvere Capitolo 3.1, "Cambio del sacchetto filtro della polvere". L'apparecchio smette improvvisamente di aspirare. Il sacchetto filtro della polvere è pieno. Sostituire il sacchetto filtro della polvere Capitolo 3.1, "Cambio del sacchetto filtro della polvere". La protezione dai surriscaldamenti è scattata (forse a causa di condutture di aspirazione ostruite o altro).

1. Spegnere l'apparecchio e staccarne la spina

dalla presa elettrica. I filtri sono sporchi. Pulire il relativo filtro, Capitolo 3.2, "Pulizia/sostituzione del filtro di protezione del motore" o Capitolo 3.3, "Pulizia/sostituzione del filtro dell'aria uscente". La bocchetta, il tubo telescopico o il flessibile di aspirazione sono ostruiti. Eliminare l'ostruzione eventualmente utilizzando un bastone lungo (ad es. un manico di scopa). INDICAZIONE: Se non si è riusciti ad eliminare il problema con l'ausilio della presente tabella, contattare il servizio assistenza Royal Appliance (Pagina 38, "International Service"). Garanzia Valgono i regolamenti sulla garanzia di legge conformi alla Direttiva UE 1999/44/CE. Nei paesi non facenti parte dell'UE valgono i requisiti di garanzia minimi vigenti nella relativa nazione. Smaltimento Smaltire l'apparecchio in conformità alle norme ambientali vigenti nel paese. I rifiuti elettrici non devono essere smaltiti assieme a quelli domestici. Avvalersi dei centri di raccolta locali che effettuano il ritiro degli apparecchi usati. Dati tecnici Tipo di apparecchio : Aspirapolvere a sacchetto Nome del modello : Rebel 71 Codice modello : DD 7710 (-0/-1/.../-8/-9) Tensione : 220-240 V ~, 50/60 Hz Potenza : 1.800 W nom. – 2.200 W max. Volume del sacchetto max. utilizzabile : circa 4,0 litri Lunghezza del cavo elettrico : circa 6 m Peso : circa 4,1 kg Con riserva di modifiche tecniche e costruttive finalizzate al costante perfezionamento del prodotto. © Royal Appliance International GmbH

La bocchetta inserita non è adatta. Sostituire la bocchetta, Capitolo 2.1, "Montaggio dell'apparecchio e adattamento delle bocchette al pavimento". La bocchetta, il tubo telescopico o il flessibile di aspirazione sono ostruiti. Eliminare l'ostruzione eventualmente utilizzando un bastone lungo (ad es. un manico di scopa).

4. L'apparecchio raffreddato può quindi essere riacceso.

Posizione del regolatore della potenza di aspirazione non idonea (Fig. 14). Adattare la posizione del regolatore della potenza di aspirazione (Fig. 14). La corona della spazzola della bocchetta per pavimenti è in una posizione non adatta per il rivestimento (Fig. 9 – 10). Mediante il selettore della bocchetta per pavimenti adattare la posizione della corona della spazzola al rivestimento (Fig. 9 – 10).

3. Attendere circa 45 minuti che l'apparecchio si

Il regolatore dell'aria secondario (Fig. 5) è aperto. Chiudere il regolatore dell'aria secondario (Fig. 5). I filtri sono sporchi. Pulire il relativo filtro, Capitolo 3.2, "Pulizia/sostituzione del filtro di protezione del motore" o Capitolo 3.3, "Pulizia/sostituzione del filtro dell'aria uscente".

2. Eliminare la causa del surriscaldamento (ad es.

smontare il tubo telescopico e il flessibile di aspirazione ed eliminare l'ostruzione).

• 0,14 €/minuto da rete fissa tedesca, prezzo massimo per la telefonia mobile tedesca 0,42 €/minuto; Le tariffe delle chiamate dall'estero (ovvero da fuori Germania) dipendono dai prezzi degli operatori telefonici stranieri e dalle tariffe di volta in volta in vigore.
