MANUALE UTENTE Rebel 34 Pet DIRT DEVIL

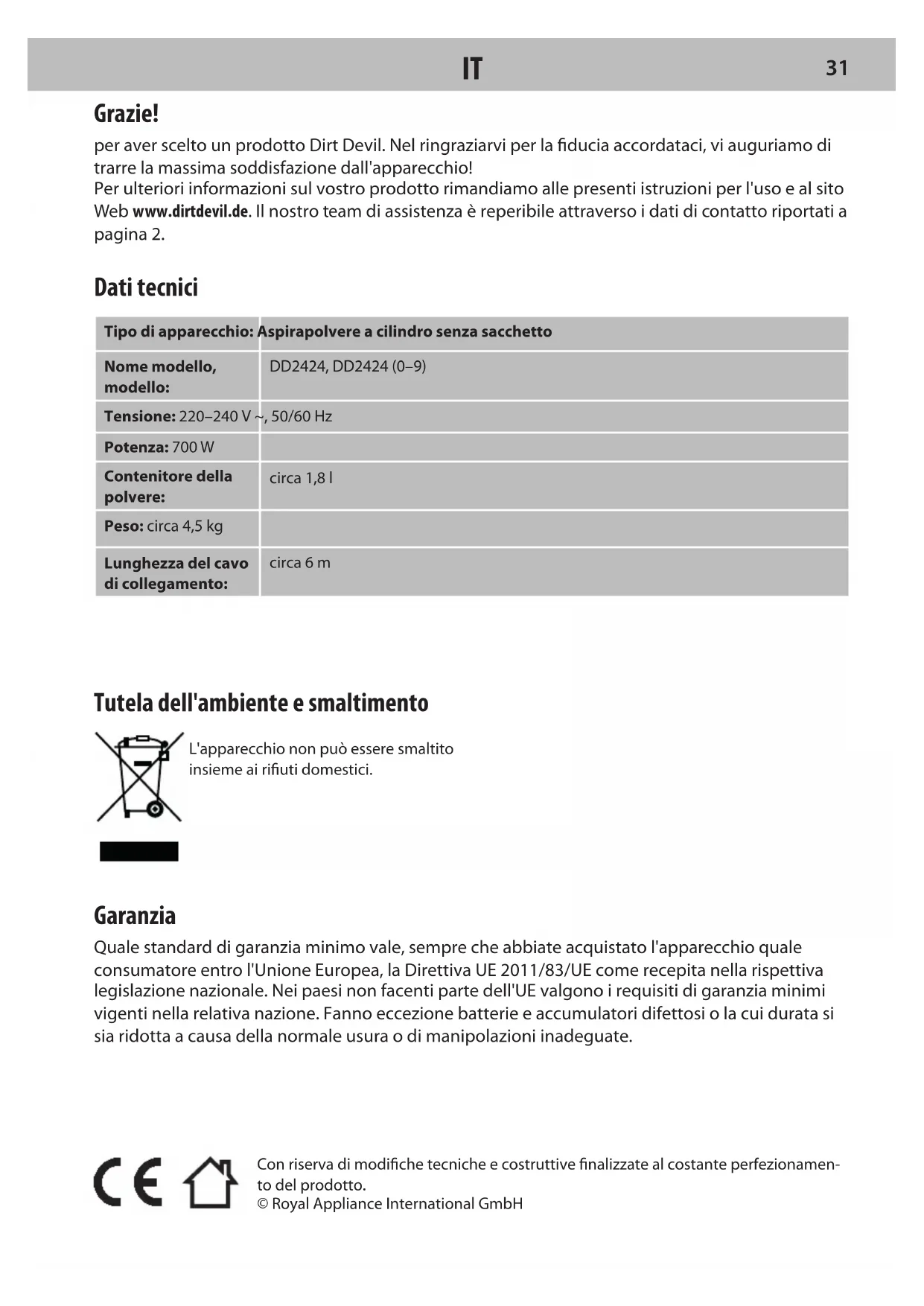

IT Istruzioni per l'uso | Aspirapolvere a cilindro senza sacchetto | 31

** Le tariffe delle chiamate dall'estero dipendono dai prezzi degli operatori telefonici stranieri e dalle tariffe di volta in volta in vigore.

ES

per aver scelto un prodotto Dirt Devil. Nel ringraziarvi per la fiducia accordataci, vi auguriamo di trarre la massima soddisfazione dall'apparecchio!

Per ulteriori informazioni sul vostro prodotto rimandiamo alle presenti istruzioni per l'uso e al sito Web www.dirtdevil.de. Il nostro team di assistenza è reperibile attraverso i dati di contatto riportati a pagina 2.

Dati tecnici

Tipo di apparecchio: Aspirapolvere a cilindro senza sacchetto
Nome modello,modello:	DD2424, DD2424 (0–9)
Tensione: 220–240 V ~, 50/60 Hz
Potenza: 700 W
Contenitore dellapolvere:	circa 1,8 l
Peso: circa 4,5 kg
Lunghezza del cavodi collegamento:	circa 6 m

Tutela dell'ambiente e smaltimento

L'apparecchio non può essere smaltito insieme ai rifiuti domestici.

Garanzia

Quale standard di garanzia minimo vale, sempre che abbiate acquistato l'apparecchio quale consumatore entro l'Unione Europea, la Direttiva UE 2011/83/UE come recepita nella rispettiva legislazione nazionale. Nei paesi non facenti parte dell'UE valgono i requisiti di garanzia minimi vigenti nella relativa nazione. Fanno eccezione batterie e accumulatori difettosi o la cui durata si sia ridotta a causa della normale usura o di manipolazioni inadeguate.

AVVERTENZE DI SICUREZZA

sulle istruzioni per l'uso

Prima di lavorare con l'apparecchio leggere interamente le presenti istruzioni per l'uso. Conservare accuratamente le istruzioni per l'uso. Se l'apparecchio è ceduto a terzi consegnare anche le istruzioni per l'uso. La mancata osservanza delle presenti istruzioni per l'uso può causare gravi lesioni o danni all'apparecchio. Non rispondiamo di eventuali danni derivanti dalla mancata osservanza delle presenti istruzioni per l'uso. Le avvertenze importanti al di fuori del presente capitolo sono contrassegnate come segue:

AVVERTIMENTO!

Avverte di pericoli sanitari e possibili rischi di lesioni.

ATTENZIONE!

Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti.

AVVERTENZA

Evidenzia suggerimenti e informazioni.

Queste istruzioni per l'uso possono essere anche scaricate in qualsiasi momento dal nostro sito web: www.dirtdevil.de

su determinati gruppi di persone

soltanto sotto sorveglianza o se sono state istruite sull'uso sicuro dell'apparecchio e hanno compreso i pericoli che ne derivano.

Pulizia e manutenzione non devono essere eseguite da bambini non sorvegliati. I bambini non devono giocare con l'appa-recchio.
I materiali da imballo e minuteria non devono essere usati per giocare. Pericolo di soffocamento.
■ Quando l'apparecchio è acceso, collegato alla presa elettrica o in fase di raffreddamento deve essere tenuto fuori dalla portata dei bambini di età inferiore agli 8 anni.

sull'alimentazione elettrica

L'apparecchio funziona con corrente elettrica. Esiste sostanzialmente il pericolo di scosse elettriche.

Pertanto è necessario osservare quanto segue:

Non immergere mai l'apparecchio in acqua o altri liquidi.
Per staccare il cavo di collegamento dalla presa elettrica, afferrare sempre direttamente la spina e mai il relativo cavo di collegamento.
■ Verificare che il cavo di collegamento non sia piegato o incastrato, che non venga

- Questi apparecchi possono essere usaticalpestato e che non possa entrare a contat- dai bambini a partire dagli 8 anni di età e da to con fonti di calore. persone con limitate capacità fisiche, sen- soriali o intellettive o che non dispongano di sufficiente esperienza e/o conoscenze

Prima dell'uso controllare che il cavo dise l'apparecchio è difettoso

collegamento non presenti danni. Non usare mai un cavo di collegamento se la relativa spina o il relativo cavo sono danneggiati.

Se sono danneggiati l'apparecchio o il cavo di collegamento, essi devono essere sostituiti dal produttore, dal servizio assistenza o da

■ Prima di pulire o sottoporre a manutzione l'apparecchio, accertarsi che sia spento e che il cavo di collegamento sia disconnesso dalla presa.

una persona adeguatamente qualificata per prevenire eventuali pericoli.

sul rullo spazzola rotante

Il rullo spazzola ruota ad alta velocità nelle bocchette turbo. Questo dà origine a diversi pericoli per persone, animali e oggetti:

Per la riparazione inviare l'apparecchio difettoso a un centro specializzato autorizzato o all'assistenza clienti Dirt Devil, >„International Services“ a pagina 2.

Non usare mai l'apparecchio se questo o il relativo cavo di collegamento sono difet- tosi.

Non aspirare mai persone, animali o ante. Mantenere parti del corpo e indumenti lontani dai componenti mobili e dai fori dell'apparecchio in funzione. Diversamente possono venir risucchiati, causando lesioni.

sull'impiego conforme alla destinazione d'uso

- Prima di staccare o attaccare o rispettivamente aprire o pulire la bocchetta per pavimenti, spegnere l'apparecchio.

L'apparecchio può essere usato soltanto in ambito domestico. Non è adatto per l'im-piego industriale. Utilizzare l'apparecchio esclusivamente per pulire pavimenti duri o tappeti e moquette o accessori leggermente sporchi e asciutti. Ogni altro utilizzo è consi-derato non conforme alla destinazione d'uso e, pertanto, vietato.

Non passare mai con l'apparecchio su cavi, condutture ecc. che potrebbero ingarbugliarsi nel rullo spazzola rotante e danneggiarsi.

Mantenere il rullo spazzola rotante lon- tano da tutte le superfici delicate. Diversa- mente ciò può comportare danni. Rispettare le avvertenze per la pulizia e la cura del relativo produttore.

Inoltre, mantenere il rullo spazzola rotante lontano da tendine, tende, frange lunghe e simili. Diversamente questi oggetti possono essere risucchiati e danneggiati.

In particolare sono vietati:

Aspirare

— persone, animali, piante o indumenti indossati

→ Elevato pericolo di lesioni!

— cenere incandescente, sigarette o fiammiferi accesi e sostanze facilmente infiammabili

→ Pericolo di incendio!

- acqua e altri liquidi

→ Pericolo di cortocircuito!

- toner (per stampanti laser, fotocopiatrici, ecc.)

→ Pericolo di incendio e di esplosione!

L'impiego

- vicino a sostanze esplosive o facilmente infiammabili

→ Pericolo di incendio e di esplosione!

- all'aperto

→ Pericolo di distruzione dovuto a pioggia e sporcizia!

— di accessori non originali

→ Riduzione della sicurezza dell'apparecchio!

Interventi autonomi di riparazione

→ Pericolo di lesioni e perdita del diritto a sostituzione gratuita!

sullo smaltimento

Al termine dell'utilizzo smaltire l'apparecchio esclusivamente con le modalità ecologicamente corrette illustrate, >„Tutela dell'ambiente e smaltimento“ a pagina 31.

Preparativi

Conoscere l'apparecchio

Fig. 1 : ① Sblocco del coperchio del contenitore della polvere; ② Contenitore della polvere; ③ Sblocco tubo flessibile di aspirazione; ④ Coperchio del contenitore della polvere; ⑤ Impugnatura contenitore della polvere; ⑥ Sblocco del contenitore della polvere; ⑦ Tasto avvolgicavo; ⑧ Supporto da parcheggio; ⑨ Copertura del filtro dell'aria uscente; ⑩ Cavo di collegamento; ⑪ Tasto ON/OFF; ⑫ Tubo flessibile di aspirazione con clip di tenuta per accessori; ⑬ Impugnatura; ⑭ Regolatore dell'aria secondaria; ⑮ Tubo telescopico; ⑯ Raccordo tubo flessibile di aspirazione; ⑰ Elemento di arresto tubo telescopico; ⑱ Bocchetta per pavimenti commutabile; ⑲ Bocchetta per tappeti e moquette; ⑳ Bocchetta combinata 3 in 1

Accessori (opzionali):

Ⓐ Spazzola per parquet; Ⓑ Mini-bocchetta turbo

Disimballo e montaggio

① Controllare che il contenuto sia completo. Se si rilevano danni da trasporto o se mancano dei componenti, rivolgersi immediatamente al rivenditore di fiducia. ② Collegare il tubo flessibile di aspirazione e l'apparecchio (Fig. 2). ③ Collegare il tubo flessibile di aspirazione con il tubo telescopico e regolare la lunghezza del tubo telescopico (Fig. 3). ④ Collegare il tubo telescopico e la bocchetta per pavimenti (Fig. 4). ⑤ Assicurarsi che il regolatore dell'aria bypass (Fig. 1/14) sia completamente chiuso.

Utilizzo degli accessori

ATTENZIONE!

Per pavimenti duri utilizzare la bocchetta per pavimenti commutabile (Fig. 1/18) soltanto con la spazzola estratta (Fig. 10), poiché altrimenti si potrebbe danneggiare il pavimento duro.

ATTENZIONE!

Utilizzando una bocchetta turbo (Fig. 1 / B), assicurarsi che la superficie resista alla forza della spazzola rotante senza riportare danni.

AVVERTENZA:

La bocchetta per tappeti e moquette (Fig. 1 / 19) è una bocchetta sviluppata appositamente per tappeti con particolare effetto in profondità. Data la sua costruzione si può generare una forte adesione al tappeto. Questa adesione può essere ridotta con l'ausilio del regolatore dell'aria secondaria (Fig. 1 / 14). Non utilizzare la bocchetta per tappeti e moquette per pavimento duro perché questo potrebbe venire danneggiato.

AVVERTENZA:

Se necessario, le bocchette di aspirazione possono essere utilizzate anche senza tubo telescopico. A questo scopo infilare l'accessorio desiderato direttamente sull'impugnatura (Fig. 9).

① Inserire l'accessorio desiderato nell'impugnatura o nel tubo telescopico (Fig. 9). ② Accertarsi che l'accessorio sia collegato saldamente. → L'apparecchio può essere collegato.

Collegamento dell'apparecchio

ATTENZIONE!

Se il contrassegno rosso risulta visibile (Fig. 6 /①), riavvolgere il cavo di collegamento tramite il tasto avvolgicavo sino al contrassegno giallo (Fig. 6 /②) (Fig. 7). Diversamente il cavo di collegamento può rimanere danneggiato.

① Estrarre il cavo dall'apparecchio (Fig. 5).
② Inserire la spina in una presa elettrica.

Aspirazione della polvere

Aspirazione flessibile

① Collegare l'accessorio desiderato >„Utilizzo degli accessori“ a pagina 34. ② Collegare l'apparecchio >„Collegamento dell'apparecchio“ a pagina 35.
3 Per accendere l'apparecchio, premere il tasto ON/OFF (Fig. 8). → L'apparecchio aspira con piena potenza. 4 Per ridurre la potenza di aspirazione, aprire all'occorrenza il regolatore dell'aria bypass, >„Regolazione della potenza di aspirazione“ a pagina 35.
5 Per spegnere l'apparecchio, premere nuovamente il tasto ON/OFF (Fig. 8). → L'apparecchio si spegne.
⑥ Chiudere il regolatore dell'aria bypass (Fig. 1/14), affinché l'apparecchio aspiri con piena potenza di aspirazione al prossimo uso.

Regolazione della potenza di aspirazione

① Per ridurre la potenza di aspirazione, aprire il regolatore dell'aria bypass (Fig.11). ② Per aumentare la potenza di aspirazione, richiudere il regolatore dell'aria bypass (Fig.11).

Conservazione dell'apparecchio

AVVERTENZA:

Se necessario, utilizzare il clip di tenuta del tubo flessibile di aspirazione (Fig. 1 /12), per agganciare gli accessori.

① Spegnere l'apparecchio e staccare la spina dalla presa elettrica. ② Premere il tasto avvolgicavo (Fig. 1/7), fino a che il cavo non sarà retratto completamente. (Fig. 7).

3 Agganciare nel supporto da parcheggio (Fig. 1/8) (Fig. 12) la bocchetta per pavimenti o la spazzola per parquet collegata con il tubo telescopico o con l'impugnatura.

Manutenzionare l'apparecchio

Svuotamento del contenitore della polvere

① Spegnere l'apparecchio e staccare la spina dalla presa elettrica. ② Premere l'elemento di sblocco del contenitore della polvere (Fig. 1/6) ed estrarre il contenitore della polvere dalla mensola nell'apparecchio (Fig. 13). ③ Tenere il contenitore della polvere rasente sopra un secchio delle immondizie e sbloccare il contenitore della polvere (Fig. 14). ④ Smaltire il contenuto del contenitore della polvere in un secchio delle immondizie. Battere leggermente il contenitore della polvere per staccare la sporcizia. ⑤ Chiudere il coperchio del contenitore della polvere svuotato. ⑥ Premere il contenitore della polvere nuovamente nella relativa mensola nell'apparecchio, finché scatta udibilmente in posizione.

Pulizia del separatore e del filtro

AVVERTENZA:

Per mantenere la potenza di aspirazione, si dovrebbero pulire periodicamente l'apparecchio, il separatore e il filtro di protezione del motore. Svuotare e pulire il contenitore della polvere al più tardi non appena l'indicatore di pulizia/svuotamento si illumina (Fig. 13).

① Estrarre il contenitore della polvere dall'apparecchio, >„Svuotamento del contenitore della polvere“ a pagina 35. ② Premere il tasto di sblocco superiore del coperchio del contenitore della polvere (Fig. 1/1). ③ Rimuovere il filtro di protezione del motore (Fig. 15). ④ Rimuovere il separatore con il suo coperchio dal contenitore della polvere (Fig. 16). ⑤ Sbloccare il coperchio del separatore (Fig. 17). ⑥ Togliere il coperchio del separatore (Fig. 18). ⑦ Estrarre il separatore e smaltire il suo contenuto in un secchio delle immondizie. ⑧ Pulire scrupolosa-mente il filtro di protezione del motore e il separatore con acqua corrente. ⑨ Lasciar asciugare completamente i componenti puliti per 24 h. ⑩ Inserire il coperchio del separatore nel separatore stesso (Fig. 19). ⑪ Inserire il separatore con il suo coperchio nel contenitore della polvere (Fig. 20). ⑫ Applicare il filtro di protezione del motore sul contenitore della polvere (Fig. 21). ⑬ Chiudere il coperchio del contenitore della polvere. ⑭ Rimettere il contenitore della polvere nella relativa mensola nel corpo dell'apparecchio. Durante questa operazione il contenitore della polvere deve innestarsi in maniera percettibile.

Pulizia del filtro dell'aria uscente

ATTENZIONE!

Le lamelle fini del filtro dell'aria uscente sono sensibili. Non pulire mai le lamelle con acqua e per la loro pulizia utilizzare esclusivamente spazzole morbide.

AVVERTENZA:

Sostituire filtri dell'aria uscente difettosi, molto sporchi, scoloriti o deformati con filtri nuovi.

1 Premere i due tasti per sbloccare la copertura del filtro dell'aria uscente e ribaltarla all'indietro (fig. 21).
② Togliere il filtro dell'aria uscente tirando l'elemento di bloccaggio (fig. 22). ③ Picchiettare cautamente il filtro dell'aria uscente. ④ Pulire con cautela il filtro dell'aria uscente utilizzando una spazzola morbida (fig. 23). ⑤ Rimettere il filtro dell'aria uscente nella relativa mensola nell'apparecchio. ⑥ Infilare la copertura del filtro dell'aria uscente dapprima in basso, nella sua apertura e poi ribaltarla verso l'alto finché scatta in posizione in maniera percettibile e udibile.

Pulizia della mini-bocchetta turbo

1 Staccare la mini-bocchetta turbo dall'impugnatura o dal tubo telescopico. 2 Girare l'anello di sicurezza in senso antiorario (Fig.24). 3 Aprire la parte superiore dell'alloggiamento della mini-bocchetta turbo. 4 Pulire accuratamente la spazzola a mano. In caso di sporco ostinato usare con cautela una pinzetta o delle forbici. 5 Applicare la parte superiore dell'alloggiamento sui 4 naselli della parte inferiore dell'alloggiamento e chiuderla con cautela. 6 Girare l'anello di sicurezza in senso orario.

Accessori

• Set di filtri (1 doppio filtro di protezione del motore, 1 filtro dell'aria uscente) – 2224001 (Fig.27/A)
• Unità filtrante (filtro a cestello, tazza del filtro) – 2200004 (Fig.27/B)
• 1 Spazzola per parquet – M203-5 (Fig.27 /C)(*)
• 1 Mini-spazzola turbo „Fellino“ – M219 (Fig.27 /F)(*)
• 1 Spazzola midi turbo – M221 (Fig.27 /G)(*)
• 1 Bocchetta per fughe flessibile lunga – M232 (Fig. 27 /H)(*)
• 1 Bocchetta per pavimenti duri – M236-1 (Fig.27/D)(*)
• 1 Bocchetta per tappeti e moquette – M242 (Fig.27 /E)(*)
  (*) opzionale

Risoluzione dei problemi

Prima di contattare il nostro servizio di assistenza o di inviare l'apparecchio al servizio clienti Dirt Devil, consultare il nostro sito Web dove sono riportate avvertenze supplementari in merito a soluzioni e rimedi. www.dirtdevil.de/service

AVVERTIMENTO!

Prima di dedicarsi alla ricerca del problema spegnere l'apparecchio. Non usare mai l'apparecchio se difettoso.
