INSTRUKCJA OBSŁUGI Rebel 34 Pet DIRT DEVIL

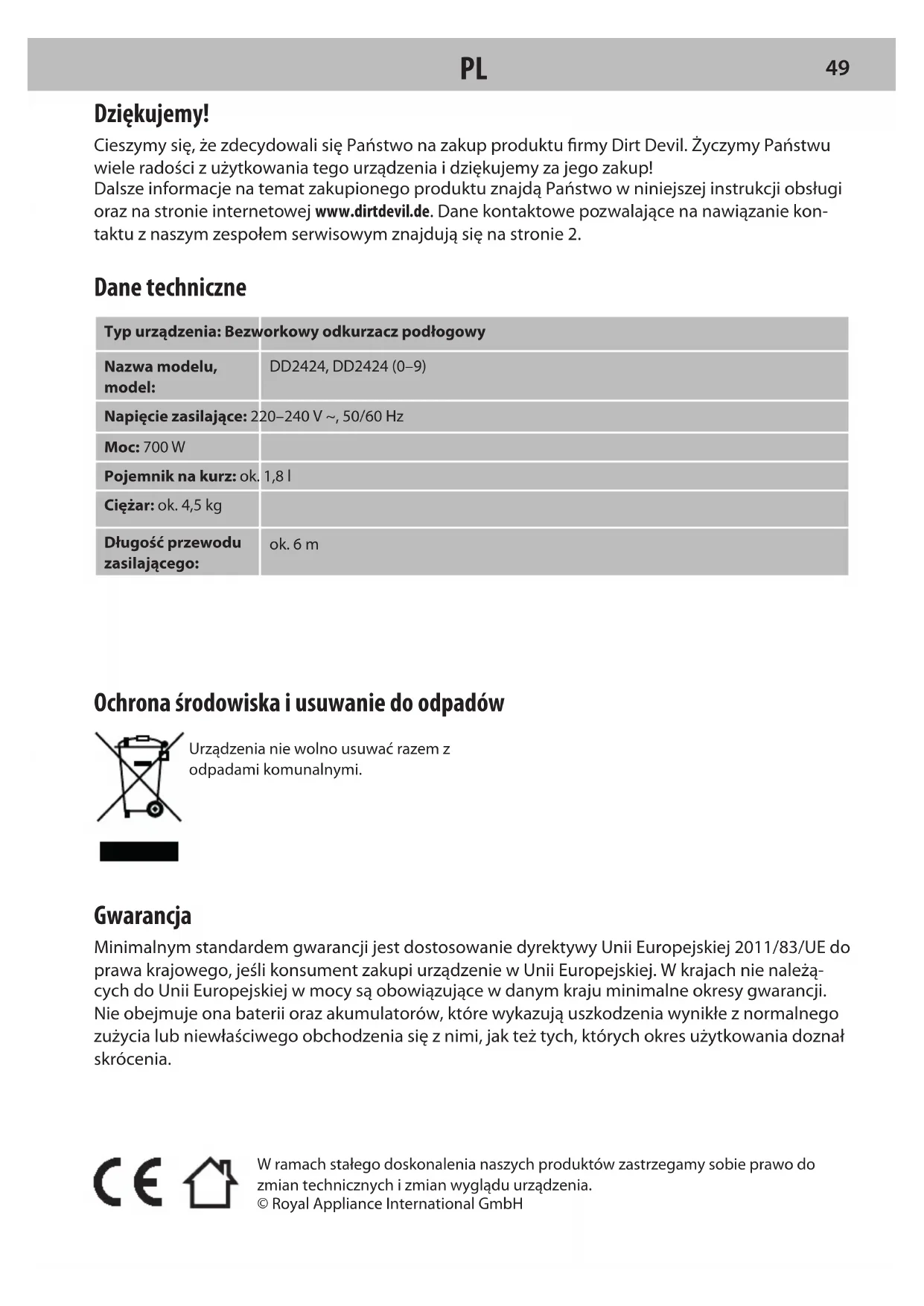

PL Instrukcja obsługi | Bezworkowy odkurzacz podłogowy | 49

** Koszty rozmów z zagranicy (czyli spoza Niemiec) zależą od cen i aktualnych taryf operatorów zagranicznych.

CZ

Cieszymy się, że zdecydowali się Państwo na zakup produktu firmy Dirt Devil. Życzymy Państwu wiele radości z użytkowania tego urządzenia i dziękujemy za jego zakup!

Dalsze informacje na temat zakupionego produktu znajdą Państwo w niniejszej instrukcji obsługi oraz na stronie internetowej www.dirtdevil.de. Dane kontaktowe pozwalające na nawiązanie kontaktu z naszym zespołem serwisowym znajdują się na stronie 2.

Dane techniczne

Typ urządzenia: Bezworkowy odkurzacz podłogowy
Nazwa modelu,model:	DD2424, DD2424 (0–9)
Napięcie zasilające:	220–240 V ~, 50/60 Hz
Moc: 700 W
Pojemnik na kurz: ok.	1,8 l
Ciężar: ok. 4,5 kg
Długość przewodu zasilającego:	ok. 6 m

Ochrona środowiska i usuwanie do odpadów

Urządzenia nie wolno usuwać razem z odpadami komunalnymi.

Gwarancja

Minimalnym standardem gwarancji jest dostosowanie dyrektywy Unii Europejskiej 2011/83/UE do prawa krajowego, jeśli konsument zakupi urządzenie w Unii Europejskiej. W krajach nie należących do Unii Europejskiej w mocy są obowiązujące w danym kraju minimalne okresy gwarancji. Nie obejmuje ona baterii oraz akumulatorów, które wykazują uszkodzenia wynikłe z normalnego zużycia lub niewłaściwego obchodzenia się z nimi, jak też tych, których okres użytkowania doznat skrócenia.

WSKAZÓWKI BEZPIECZEŃSTWA

dotyczące instrukcji obsługi

Przed przystąpieniem do użytkowania urządzenia prosimy o przeczytanie całej instrukcji obsługi. Należy starannie przechowywać niniejszą instrukcję obsługi. W przypadku przekazania urządzenia osobom trzecim, należy również dołączyć instrukcję obsługi urządzenia. Nieprzestrzeganie poniższej instrukcji obsługi może spowodować ciężkie obrażenia ciała lub uszkodzenie urządzenia. Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z nie przestrzegania niniejszej instrukcji obsługi. Ważne wskazówki zawarte poza tym rozdziałem oznaczono w następujący sposób:

OSTRZEŻENIE!

Ostrzeżenie przed zagrożeniem dla zdrowia i możliwym ryzykiem obrażeń.

UWAGA!

Wskazanie na możliwe zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA

Podkreśla praktyczne wskazówki i informacje dla użytkownika.

Niniejszą instrukcję obsługi pobrać można też w każdej chwili z naszej strony internetowej: www.dirtdevil.de

dotyczące określonych grup osób

Urządzenia te mogą być obsługiwane przez dzieci w wieku powyżej 8 lat i osoby dorosłe ze zmniejszonymi zdolnościami fizy-

cznymi, sensorycznymi lub psychicznymi lub nie posiadające doświadczenia i/lub wiedzy pod warunkiem, że są pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego używania urządzenia i zrozumiały wynikające stąd niebezpieczeństwa.

Czyszczenia i konserwacji wykonywa- nych przez użytkownika nie mogą wyko- nywać dzieci bez nadzoru. Dzieciom nie wolno bawić się urządzeniem.
■ Materiałów opakowania oraz części o niewielkich rozmiarach nie wolno wykorzy-stywać do zabawy. Występuje niebezpiec- zeństwo uduszenia.
Dzieci w wieku poniżej 8 lat nie powinny przebywać w pobliżu urządzenia oraz przewodu zasilającego podczas gdy urządzenie jest załączone, podłączone do gniazdka lub w trakcie schładzania.

dotyczące zasilania prądem elektrycznym

Urządzenie zasilane jest energią elektryczną. Zachodzi przy tym niebezpieczeństwo porażenia prądem.

Dlatego prosimy o stosowanie się do poniż-szych zaleceń:

■ Urządzenia nie wolno zanurzać w wodzie ani innych cieczach.
Wyciągając przewód zasilający z gniazda-ka zawsze trzymać bezpośrednio za wtyczkę. Nigdy nie ciągnąć za przewód zasilający.
Zapewnić, aby przewód zasilający nie był załamany, zakleszczony oraz aby nie było

możliwe przejeżdżanie po nim, jak też aby nie miał on styczności ze źródłami ciepła.

■ Przed użyciem sprawdzić, czy przewód zasilający nie jest uszkodzony. W żadnym przypadku nie wolno użytkować przewodu zasilającego z uszkodzoną wtyczką albo kablem.
■ Przed przystąpieniem do czyszczenia lu konserwacji urządzenia upewnić się, że jest ono wyłączone, a przewód zasilający nie jest podłączony.

dotyczące wirującego walca szczotko- wego

Znajdujący się w turbossawkach walec szczotkowy wiruje z dużą prędkością. Stanowi to źródło różnorakich zagrożeń dla ludzi, zwierząt i przedmiotów:

W żadnym przypadku nie wolno odkurzać ludzi, zwierząt ani roślin. W trakcie pracy urządzenia części ciała i odzież trzymać należy z dala od ruchomych elementów i otworów. W przeciwnym przypadku dojść może do ich wciągnięcia i powstania obrażeń.
■ Przed przystąpieniem do ściągania lub nasadzania ssawki podłogowej, jak też jej otwarcia i czyszczenia, należy wyłączyć urządzenie.
Nie przejeżdżać po kablach, przewodać itd., ponieważ mogą się one wpłatać w wirujący walec szczotkowy i w wyniku tego doznać uszkodzeń.

Wirującego walca szczotkowego nie należy zbliżać do żadnych wrażliwych powierzchni. W przeciwnym wypadku dojść może do powsta- nia szkód na rzeczach. Należy przestrzegać instrukcji czyszczenia i konserwacji producenta.
Wirującego walca szczotkowego nie należy też zbliżać do firanek, zasłon, długich frędzli jtemu podobnych. W przeciwnym wypadku dojść może do wciągnięcia i uszkodzenia tego typu przedmiotów.

w przypadku uszkodzonego urządzenia

W przypadku uszkodzenia urządzenia lub przewodu zasilającego wymianę zlecać należy producentowi, jego serwisowi lub osobie o podobnych kwalifikacjach, pozwoli to na uniknięcie zagrożeń.

Uszkodzone urządzenie oddawać należy do naprawy do autoryzowanego zakładu specjalistycznego lub do serwisu Dirt Devil >„International Services“ na stronie 2.
W żadnym przypadku nie wolno użytkować uszkodzonego urządzenia ani uszkodzonego przewodu zasilającego.

dotyczące stosowania zgodnego z przeznaczeniem

Urządzenie przeznaczone jest wyłącznie do użytku domowego. Nie nadaje się do użytku komercyjnego. Urządzenie przeznaczone jest jedynie do czyszczenia lekko zanieczyszczonych, suchych podłóg twardych, dywanów lub garniturów. Każdy inny sposób stosowania uważany jest za niezgodny z przeznaczeniem i jest niedozwolony.

Zabronione jest w szczególności:

Odkurzanie

— osób, zwierząt, roślin oraz noszonej na ciele odzieży

→ Znaczne ryzyko powstania obrażeń!

– rozżarzonego popiołu, palących się papierosów, zapałek oraz materiałów łatwopalnych

→ Niebezpieczeństwo pożaru!

- wody oraz innych cieczy

→ Niebezpieczeństwo zwarcia!

– tonerów (do drukarek laserowych, kopiarek itd.)

→ Niebezpieczeństwo pożaru i wybuchu!

Użytkowanie

- w pobliżu materiałów wybuchowych lub łatwopalnych

→ Niebezpieczeństwo pożaru i wybuchu!

- na wolnym powietrzu

→ Niebezpieczeństwo zniszczenia przez deszcz i zanieczyszczenia!

- nie oryginalnego wyposażenia dodatkowego

→ Pogorszenie bezpieczeństwa urządzenia!

Samodzielne czynności naprawcze

→ Niebezpieczeństwo powstania obrażeń oraz utrata roszczeń do bezpłatnej wymiany!

dotyczące usuwania do odpadów

Po zakończeniu użytkowania należy urządzenie usunąć do odpadów wyłącznie przy uwzględnieniu wymagań ochrony środowiska oraz zgodnie z opisem, >„Ochrona środowiska i usuwanie do odpadów“ na stronie 49.

Przygotowania

Zapoznanie się z urządzeniem

Rys. 1 : ① element odblokowujący pokrywę pojemnika na kurz; ② pojemnik na kurz; ③ element odblokowujący wąż ssący; ④ pokrywa pojemnika na kurz; ⑤ uchwyt pojemnika na kurz; ⑥ element odblokowujący pojemnik na kurz; ⑦ przycisk zwijania kabla; ⑧ mocowanie postojowe; ⑨ pokrywa filtra wydmuchowego; ⑩ przewód zasilający; ⑪ przycisk ZAŁ./WYŁ.; ⑫ wąż ssący z klipsem do mocowania wyposażenia; ⑬ uchwyt ; ⑭ regulator powietrza pobocznego; ⑮ rura teleskopowa; ⑯ przyłącze węża ssącego; ⑰ blokada rury teleskopowej; ⑱ przełączalna ssawka do podłóg; ⑲ ssawka do dywanów; ⑳ kombissawka 3w1

Wyposażenie dodatkowe (opcjonalnie):

Ⓐ ssawka do parkietów; Ⓑ turbossawka mini

Rozpakowanie i montaż

① Po rozpakowaniu sprawdzić kompletność dostawy. W przypadku stwierdzenia szkód transportowych lub brakujących składników należy natychmiast zawiadomić punkt sprzedaży. ② Połączyć wąż ssący z urządzeniem (rys. 2). ③ Połączyć wąż ssący z rurą teleskopową i ustawić długość rury teleskopowej (rys. 3). ④ Połączyć rurę teleskopową z przełączalną ssawką do podłóg (rys. 4). ⑤ Upewnić się, że regulator powietrza dodatkowego (rys. 1 / 14) jest całkowicie zamknięty.

Stosowanie osprzętu

UWAGA!

W przypadku podłóg twardych przełączalną ssawką do podłóg (rys. 1 /18) stosować należy tylko z wysuniętą szczotką (rys. 10), w przeciwnym przypadku dojść może do uszkodzenia podłogi twardej.

UWAGA!

Stosując turbossawkę (rys. 1/B) upewnić się, że szczotka wirująca nie uszkadza podłoża.

WSKAZÓWKA:

Ssawka do dywanów (rys. 1 /19) jest ssawką zaprojektowaną specjalnie do dywanów, która jest szczególnie głęboko skuteczna. W związku z konstrukcją, może dochodzić do silnego przylegania do dywanu. To przyleganie daje się zredukować regulatorem powietrza pobocznego (rys. 1 /14). Nie używać ssawki do dywanów do odkurzania twardych podłóg, ponieważ podłoga ulegnie uszkodzeniu.

WSKAZÓWKA:

Ssawki stosować można razie potrzeby również bez rury teleskopowej. W tym celu pożądane wyposażenia dodatkowe nasadzić należy bezpośrednio na uchwyt (rys. 9).

① Pożądane wyposażenia dodatkowe nasadzić na uchwyt lub rurę teleskopową (rys. 9). ② Upewnić się, że wyposażenia dodatkowe jest mocno połączone. → Można podłączyć urządzenie.

Podłączanie urządzenia

UWAGA!

Jeżeli widoczne jest czerwone oznaczenie (rys. 6 /①), przy użyciu przycisku zwijania kabla wciągnąć należy przewód zasilający aż do pojawienia się żółtego oznaczenia (rys. 6 /②) (rys. 7). W przeciwnym przypadku dojść może do uszkodzenia przewodu zasilającego.

① Wyciągnąć kabel z urządzenia (rys. 5).
2 Wetknąć wtyczkę do gniazdka.

Odkurzanie

Odkurzanie elastyczne

① Podłączyć pożądany osprzęt >„Stosowanie osprzętu“ na stronie 52. ② Podłączyć urządzenie >„Podłączanie urządzenia“ na stronie 53. ③ Celem załączenia urządzenia nacisnąć przycisk ZAŁ./WYŁ. (rys. 8). → Urządzenie odkurza z pełną wydajnością ssania. ④ Celem zmniejszenia wydajności ssania zależnie od potrzeby regulator otworzyć powietrza dodatkowego, >„Regulowanie wydajności ssania“ na stronie 53. ⑤ Celem wyłączenia urządzenia ponownie nacisnąć przycisk ZAŁ./WYŁ. (rys. 8). → Urządzenie wyłącza się. ⑥ Zamknąć regulator powietrza dodatkowego (rys. 1/14), tak aby podczas następnego odkurzania urządzenie pracowało z pełną wydajnością ssania.

Regulowanie wydajności ssania

① Celem zmniejszenia wydajności ssania przesuwając otworzyć regulator powietrza dodatkowego (rys. 11). ② Celem zwiększenia wydajności ssania przesuwając z powrotem zamknąć regulator powietrza dodatkowego (rys. 11).

Przechowywanie urządzenia

WSKAZÓWKA:

W razie potrzeby użyć klipsa mocującego przy wężu ssącym (rys. 1 /12), any zawiesić elementy wyposażenia.

① Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka. ② Naciskać przycisk zwijania kabla (rys. 1/7) aż do całkowitego wciągnięcia kabla (rys. 7). ③ Połączoną z rurą teleskopową lub uchwytem ssawkę do podłóg lub do parkietów zawiesić w mocowaniu postojowym (rys. 1/8) (rys. 12).

Konserwacja urządzenia

Opróżnianie pojemnika na kurz

① Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka. ② Nacisnąć deblokadę pojemnika na kurz (rys. 1/6) i wyciągnąć pojemnik na kurz z konsoli w urządzeniu (rys. 13). ③ Odblokować pojemnik na kurz trzymając go bezpośrednio ponad wiadrem na śmieci (rys. 14). ④ Zawartość pojemnika na kurz usunąć do wiadra na śmieci. Lekkimi uderzeniami wytrzepać pojemnik na kurz celem usunięcia zanieczyszczeń. ⑤ Zamknąć opróżniony pojemnik na kurz. ⑥ Na powrót założyć pojemnik na kurz do konsoli, aż do słyszalnego zatrzaśnięcia.

Czyszczenie separatora i filtra

WSKAZÓWKA:

Celem utrzymania wydajności ssania należy regularnie czyścić urządzenie, separator oraz filtr ochronny silnika.

① Wyjąć pojemnik na kurz z urządzenia, >„Opróżnianie pojemnika na kurz” na stronie 53. ② Nacisnąć górny element odblokowujący pokrywę zbiornika kurzu (rys. 1/1). ③ Wyjąć filtr ochronny silnika (rys. 15). ④ Wyjąć separator wraz z pokrywą separatora z pojemnika na kurz (rys. 16). ⑤ Odblokować pokrywę separatora (rys. 17). ⑥ Zdjąć pokrywę separatora (rys. 18). ⑦ Wyjąć separator, jego zawartość usunąć do wiadra na śmieci. ⑧ Gruntownie oczyścić filtr ochronny silnika oraz separator pod bieżącą wodą. ⑨ Oczyszczone części pozostawić na co najmniej 24 godziny do całkowitego wyschnięcia. ⑩ Włożyć pokrywę separatora w separator (rys. 19).

⑪ Separator wraz z pokrywą separatora założyć do pojemnika na kurz (rys. 20). ⑫ Filtr ochronny silnika nałożyć na pojemnik na kurz (rys. 21). ⑬ Zamknąć pokrywę pojemnika na kurz. ⑭ Pojemnik na kurz włożyć z powrotem do jego konsoli w korpusie urządzenia. Pojemnik na kurz musi się przy tym wyczuwalnie zatrzasnąć.

Czyszczenie filtra wydmuchowego

UWAGA!

Drobne płytki filtra wydmuchowego są bardzo wrażliwe. Płytek tych nie należy w żadnym przypadku czyścić wodą, do czyszczenie używać wyłącznie miękkich szczotek.

WSKAZÓWKA:

Uszkodzone, bardzo zanieczyszczone, zabarwione lub zniekształcone filtry wydmuchowe wymieniać należy na nowe.

① Nacisnąć przycisk odblokowujący pokrywę filtra wydmuchowego w dół i odchylić pokrywę filtra wydmuchowego w tył (rys. 22). ② Ciągnąc za blokadę wyjąć filtr wydmuchowy (rys. 23). ③ Ostrożnie wytrzepać filtr wydmuchowy. ④ Ostrożnie oczyścić filtr wydmuchowy miękką szczotką. ⑤ Na powrót założyć filtr wydmuchowy do jego konsoli w urządzeniu (rys. 23). ⑥ Przyłożyć pokrywę filtra wydmuchowanego powietrza najpierw u dołu do otworu, następnie przechylić ją w górę aż do jej słyszalnego zaskoczenia.

Czyszczenie turbossawki mini

① Ściągnąć turbossawkę mini z węża ssącego wzgl. rury teleskopowej. ② Obrócić pierścień zabezpieczający przeciwnie do ruchu wskazówek zegara (rys. 24).
3 Ostrożnie odchylić górną część obudowy turbos-sawki mini (rys. 25). 4 Ręcznie dokładnie oczyścić szczotkę. W przypadku trudnych do usunięcia zanie-czyszczeń użyć ostrożnie pincety lub nożyczek (rys.
26). 5 Nasadzić górną część obudowy na 4 wypusty dolnej części obudowy i ostrożnie zamknąć górną część obudowy. 6 Obrócić pierścień zabezpieczający w kierunku zgodnym z ruchem wskazówek zegara.

Wyposażenie dodatkowe

• Komplet filtrów (1 podwójny filtr ochronny silnika, 1 filtr wydmuchowy) – 2224001 (rys. 27/A)
• Jednostka filtracyjna (sito filtracyjne, kubel filtra) – 2200004 (rys. 27/B)
• 1 szczotka do parkietów – M203-5 (rys. 27 /C)(*)
• 1 turboszczotka mini „Fellino“ – M219 (rys.27 /F)(*)
• 1 turboszczotka midi – M221 (rys. 27 /G)(*)
• 1 długa, elastyczna ssawka szczelinowa – M232 (rys. 27/H)(*)
• 1 ssawka do podłóg twardych – M236-1 (rys. 27 /D)(*)
• 1 szczotka do dywanów – M242 (rys. 27 /E)(*)
  (*) opcja

Rozwiązywanie problemów

Przed skontaktowaniem się z naszym serwisem klienta lub przesłaniem urządzenia do serwisu firmy Dirt Devil można zapoznać się ze znajdującymi się w obszarze serwisowym naszej strony internetowej dodatkowymi wskazówkami pozwalającymi na rozwiązanie i usunięcie problemu.

Przed przystąpieniem do ustalania przyczyny występujących problemów wyłączyć urządzenie. Użytkowanie niesprawnego urządzenia jest za-bronione.
