Marca	SOLAC
Modello	AS3190
Tipo di prodotto	Aspirapolvere senza sacchetto con contenitore per polvere
Alimentazione	Rete 230 V ~ 50 Hz
Potenza	Regolazione elettronica e meccanica
Capacità del contenitore della polvere	Circa 2 L (indicatore di livello max)
Filtri	Filtro metallico ciclonico (lavabile), Filtro HEPA antiallergico, Filtro di uscita aria
Lunghezza del cavo	Circa 5 m (con segni giallo e rosso)
Accessori forniti	Tubo flessibile, tubo metallico telescopico, spazzola multiuso, bocchetta per tappeti, bocchetta per mobili, bocchetta per fessure
Regolazione della potenza	Elettronica (manopola rotante) e meccanica (dispositivo sul manico)
Spazzola multiuso	Retrattile per pavimenti duri e moquette (comando a pedale)
Indicatore visivo	Spia luminosa di riempimento del contenitore
Avvolgitore cavo	Automatico a pulsante
Maniglia di trasporto	Integrata
Ruote	Gomma di protezione
Posizione di riposo	Verticale con gancio del tubo telescopico
Manutenzione	Svuotamento contenitore dopo ogni utilizzo, pulizia regolare filtro ciclonico e HEPA
Sicurezza	Scollegare prima della manutenzione, non aspirare liquidi/ceneri/oggetti appuntiti, non utilizzare senza filtro
Utilizzo consigliato	Pavimenti duri, moquette, tappeti, mobili, fessure

Domande frequenti - AS3190 SOLAC

Come svuotare il contenitore della polvere dell'aspirapolvere SOLAC AS3190?

Scollegare l'apparecchio. Tirare verso l'alto la maniglia del contenitore (8) premendo il pulsante di estrazione (16). Posizionare il contenitore sopra un cestino, quindi premere il pulsante di apertura automatica (17) per svuotarlo. Richiudere il coperchio inferiore (18) inclinandolo in avanti e premendo fino al clic. Rimettere il contenitore in posizione spingendo fino al clic.

Come pulire il filtro HEPA (21)?

Scollegare l'apparecchio. Rimuovere il contenitore (7) quindi tirare la linguetta del filtro HEPA (21) verso l'esterno. Scuotere il filtro sopra un cestino battendolo leggermente finché non cade più polvere. Non lavarlo in lavatrice. Rimetterlo in posizione spingendolo fino al clic.

Come pulire il filtro metallico ciclonico (19)?

Scollegare l'apparecchio e svuotare il contenitore. Rimuovere il filtro metallico ciclonico (19) ruotando il pezzo in senso antiorario fino al lucchetto aperto, poi tirare indietro. Può essere lavato con acqua. Lasciarlo asciugare completamente prima di rimetterlo. Per rimontarlo, far coincidere la freccia con il lucchetto aperto, ruotare in senso orario premendo fino al lucchetto chiuso.

Cosa fare se la spia luminosa di riempimento (22) si accende?

Ciò può indicare che il contenitore è pieno o che un oggetto ostruisce il tubo. Scollegare l'aspirapolvere, rimuovere il tubo, poi ricollegarlo. Se la spia si spegne, l'ostruzione si trova nel tubo o nell'accessorio: pulirli. Se la spia rimane accesa, svuotare il contenitore e pulire i filtri.

Come regolare la potenza di aspirazione?

Si dispone di due regolazioni: elettronica con il regolatore (2) sull'apparecchio, e meccanica aprendo o chiudendo il dispositivo sul manico (11). Adattare la potenza in base alla superficie (moquette, pavimento duro, ecc.).

Come utilizzare la spazzola multiuso (14)?

La spazzola è retrattile per adattarsi alle superfici. Premere con il piede il pulsante (15) per modificare la posizione: fibra retrattile per pavimenti duri (legno, parquet), fibra retratta per moquette e tappeti.

Come riporre l'aspirapolvere dopo l'uso?

Spegnere e scollegare l'apparecchio. Avvolgere il cavo premendo il pulsante (1) tenendo la spina. Posizionare l'aspirapolvere in posizione verticale e agganciare il gancio del tubo telescopico (13) in un alloggiamento situato in basso dell'apparecchio (Fig. 1). Gli accessori possono essere riposti sul supporto.

Posso aspirare liquidi o ceneri con questo aspirapolvere?

No, è severamente vietato aspirare ceneri incandescenti, braci, oggetti appuntiti o liquidi. Ciò danneggerebbe l'apparecchio e presenterebbe un rischio di incendio o scossa elettrica.

Come pulire il filtro di uscita aria (5)?

Una o due volte all'anno, sollevare la maniglia di trasporto (3) e aprire la griglia (4) tirando verso l'alto la linguetta inferiore fino al clic. Rimuovere il filtro, scuoterlo bene o lavarlo se molto sporco. Lasciare asciugare completamente. Rimettere il filtro e chiudere la griglia premendo fino al clic.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Il cavo deve essere sostituito da personale del Servizio di Assistenza autorizzato dal produttore per evitare rischi di incidenti. Contattare il servizio post-vendita SOLAC.

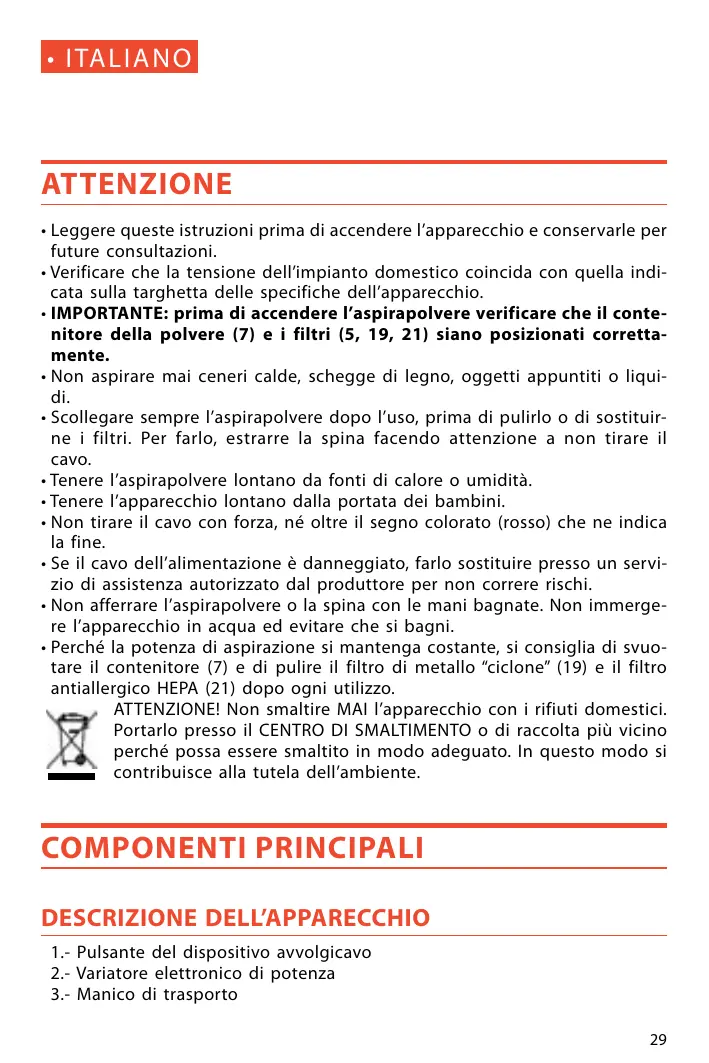

MANUALE UTENTE AS3190 SOLAC

• Leggere queste istruzioni prima di accendere l'apparecchio e conservarle per future consultazioni.
• Verificare che la tensione dell'impianto domestico coincida con quella indicata sulla targhetta delle specifiche dell'apparecchio.
• IMPORTANTE: prima di accendere l'aspirapolvere verificare che il contentore della polvere (7) e i filtri (5, 19, 21) siano posizionati correttamente.
• Non aspirare mai ceneri calde, schegge di legno, oggetti appuntiti o liquidi.
• Scollegare sempre l'aspirapolvere dopo l'uso, prima di pulirlo o di sostituirne i filtri. Per farlo, estrarre la spina facendo attenzione a non tirare il cavo.
• Tenere l'aspirapolvere lontano da fonti di calore o umidità.
• Tenere l'apparecchio lontano alla portata dei bambini.
• Non tirare il cavo con forza, né altre il segno colorato (rosso) che ne indica la fine.
• Se il cavo dell'alimentazione è danneggiato, farlo sostituire presso un servizio di assistenza autorizzato dal produttore per non corrente rischi.
• Non afferrare l'aspirapolvere o la spina con le mani bagnate. Non immerge r'apparecchio in acqua ed evitare che si bagni.
• Perché la potenza di aspirazione si mantenga costante, si consiglia di svuotare il contentatore (7) e di pulire il filtrlo di metallo "ciclone" (19) e il filtrto antiallergico HEPA (21) dopo agli utilizzato.

ATTENZIONE! Non smaltire MAI l'apparecchio con i rifiuti domestici. Portarlo presso il CENTRO DI SMALTIMENTO o di raccolta più vicino perché possa essere smaltito in modo adeguato. In quello modo si contribuisce alla tutela dell'ambiente.

COMPONENTI PRINCIPALI

DESCRIZIONE DELL'APPARECCHIO

1.- Pulsante del dispositorio avvolgicavo
2.- Variatore elettronico di potenza
3.- Manico di trasporto

4.- Griglia filtro di uscita dell'aria
5.- Filtrodi uscita dell'aria
6.- Pulsante di accensione/spegnimento
7.- Contenitore della polvere
8.- Manico del contentatore della polvere
9.- Boccola di ingresso dell'aria
10.- Tubo flessibile
11.- Variatore elettronico di potenza
12.- Tubo telescopico di metallo
13.- Punto di aggancio del tubo telescopico di metallo
14.- Spazzola multiuso
15.- Pulsante della spazzola multiuso
16.- Pulsante per l'estrazione del contentatore della polvere
17.- Pulsante per l'aperture automatica del contentitore della polvere
18.- Coperchio del contentatore della polvere
19.- Filtro di metallo "ciclone" (collocato all'interno del contentatore)
20.- Livello di riempimento massimo
21.- Filtro HEPA
22.- Spia luminosa di riempimento del contentitore
23.- Spazzola per pavimento
24.- Spazzola per la pulizia di mobili
25.- Boccola stretta per angoli, luoghi non migliormente accessibili, ecc.

FUNZIONAMENTO

• Verificare che il contentitore della polvere (7) e i filtri (5, 19, 21) siano inserti correttamente. Per ulteriori informazioni vedere i paragrafi "Pulizia del contentitore della polvere" e "Pulizia dei filtri".
• Introduire il tubo flessibile (10) nella bocca di aspirazione (9) facendo coincidere le scanalature della bocca di aspirazione con quale del tubo flessibile, fino a sentire un cli. Per estrarlo, premere delicatamente sui pulsanti del tubo flessibile (11) e tirarlo.
• Prima di utilizzato l'aspirapolvere preparare gli accessori adatti alla superficie da pulire. Questi si montano a pressione eseguingo un leggero movimento rotatorio. è possibile fissare gli accessori direttamente al flessibile (10) oppure, per accederà a superfici lontane, applicare il tubo telescopico in metallo (12).

• La spazzola di aspirazione (14) fornita con quello modello più essere utilizzata su qualsiasi tipo di pavimento, moquette e tappeto. La spazzola è regolabile in base alla superficie da pulire. Premere con il piede sul pulsante della spazzola (15) consente di cancellare la posizione di pulizia della spazzola. Si consiglia di pulire superfici dure, in legno e parquet con la spazzola di fibra attenuata e di pulire moquette e tappeti con la spazzola di fibra nascosta.

• Questo modello è altresi dotato di una bocchetta di aspirazione per pulire fissure, scanalature e angoli (25), un ugello per la pulizia di superfici tappezzate (23) e una spazzola speciale per la pulizia di mobili (24). Questi accessori sono essere direttamente fissati al flessibile (10) oppure al tubo telescopoico in metallo (12).
  L'apparecchio è pronto per essere collegato alla rete elettrica. Per farlo, estrarre il cavo dell'alimentazione e avviare l'aspirapolvere premendo il pulsante (6). Un segno giallo sul cavo ne indica la larghezza ideale.

• É possibile adattare la potenza di aspirazione in base alla superficie da pulire. Cio pourrait avvenire meccanically, averdone o chiudendo il dispositorioosto sul manico (11) oppure elettronicamente, mediante il variatore di potenza elettronico (2).
• Non lavare mai ilhetto HEPA e gli altri filtri in lavatrice.
• Se necessario, è possibile utilizzato il manico (3) per trasportare l'aspirapolvere nelle è in uso e poter accedere a parti difficili. Le ruote di gomma protettiva, il manico di trasporto e il formato compatto sono elementi che conferiscono la massima mobilità a quello aspirapolvere.
• Dop o l'uso spegnere l'apparecchio premendo il pulsante (6). Stacco lalla presa di corrente e avvolgere il cavo premendo il tasto (1). Si consiglia di afferrare la spina del cavo con la mano, per evitare che urti contro il corpo dell'aspirapolvere.
• Conservare l'aspirapolvere in posizione verticale. Introduire il gancio del tubo telescopico (13) in uno degli appositi alloggiamenti situati nella parte Bassa dell'aspirapolvere (Fig. 1).

PULIZIA DEL CONTENITORE Della POLVERE

NOTA: prima di pulire il contentitore verificare che l'aspirapolvere sua scollegato alla rete.

• Dopo aver ultimato il lavoro si consiglia di pulire il contentatore (7), il filtro di metallo "ciclone" (19) e il filtrro HEPA (21).
• Quando la polvere raccolta nel contentatore (20) raggiunge il livello massimo di riempimento indicato, è necessario svuotare il contentatore. A volte la spia luminosa di riempimento del contentatore (22) si accende per la presenza di un oggetto bloccato nel tubo flessibile, nella bocca di aspirazione o in un accessorio. Per risalire alla causa dell'accensione della spia staccare l'aspirapolvere dalla corrente, estrarre il flessibile e ricollegarlo. Se la spia non si accende, pulire il flessibile e il relativo accessorio.
• Per svuotare il contentatore della polvere staccare l'apparecchio e procedere nel modo descritto di seguito:
• Per estrarre il contentitore della polvere (7) tirare verso l'alto il manico del contentitore (8) premendo il pulsante per l'estrazione (16) (Fig. 2).

• Collocare il contentatore sulla spazzatura.

• Per aprire il contentitore premere il pulsante per l'apertura automatica (17) e svuotarlo nella spazzatura (Fig. 3).

• Per chiuderlo spostare il coperchio inferiore del contentitore (18) in avanti e spinnerlo verso l'alto fino a sentire un clic, aindicare che è ben chiuso (Fig. 4).
• Porre nuovamente il contentatore della polvere nell'aspirapolvere, spingere il contentitore fino in fondo fino a sentire un clic, aindicare che è posizionato correttamente (Fig. 5).

Prima di pulire il contentitore verificare che l'apparecchio sia scollegato alla rete elettrica.

1.- Svuotare il contentitore prima di pulire il filtrlo HEPA (21).
2.- Per pulire il filtrlo HEPA (21) estrarre il contentatore e tirare verso l'esterno la flangia del filtrlo HEPA (Fig. 6).
3.- Svuotare il filtro di protezione HEPA (21) nella spazzatura dando leggeri colpi fino a quando non esce più polvere.
4.- Estrarre il filtrlo di metallo ciclone (19) che si trovava nella parte posteriore del contentitore, ruotarlo in senso antiorario fino in fondo e fino a quando non coincide con il lucchetto aperto (circa 90^ ) e tirare indietro (Fig. 7). è possibile lavare quello filtrlo con acqua. Lasciarlo asciugare completamente prima di ricollocarlo nel contentitore.
5.- Per riposizionarlo far coincidere la freccia con il lucchetto aperto e ruotare in senso orario, come indicate nell'imagine (Fig. 8), premendo a sua volta il pezzo verso l'interno, fino a quando la freccia con coincide con il lucchetto chiuso. Verificare che, una volta posizionato, il filtrio sua completeness fissato alla parte posteriore del contentitore dell'aspirapolvere. Se ciò non avviene l'aspirapolvere non funziona correttamente.

Importante: non utilizzato mai l'aspirapolvere perché ave collocato correttamente il filtro di metallo ciclone e il filtrto HEPA nel contentitore.

PULIZIA DEL FILTRO DI USCITA DELL'ARIA (5)

• Anche il filtro di uscita dell'aria (5) deve essere sostituito 1 o 2 volte l'anno. Per farlo, sollevare il manico di trasporto (3) e aprire la griglia del filtro di uscita dell'aria (4), tirando verso l'alto alla flangia inferiore della griglia (4) fino a sentire un clic (Fig. 9) ed estrarre il filtrio. Agitarlo bene o lavarlo se è molto sporco e lasciarlo asciugare completeness.

• Importante: non utilizzare mai l'aspirapolvere perché il filtrro di uscita dell'aria.

• Riposizionare il filtro nella propria sede e riporre la griglia. Per farlo, sollevare il manico di trasporto (3) e fare in modo che le flange del coperchio del filtrto di uscita dell'aria si trovino nei relativi alloggiamenti, sulla parte superiore dell'aspiratore, quando premere il pulsante di apertura del coperchio del filtrto (4) fino a sentire un clic (Fig. 10).
