MANUALE UTENTE N68-VS3 UCC ASROCK

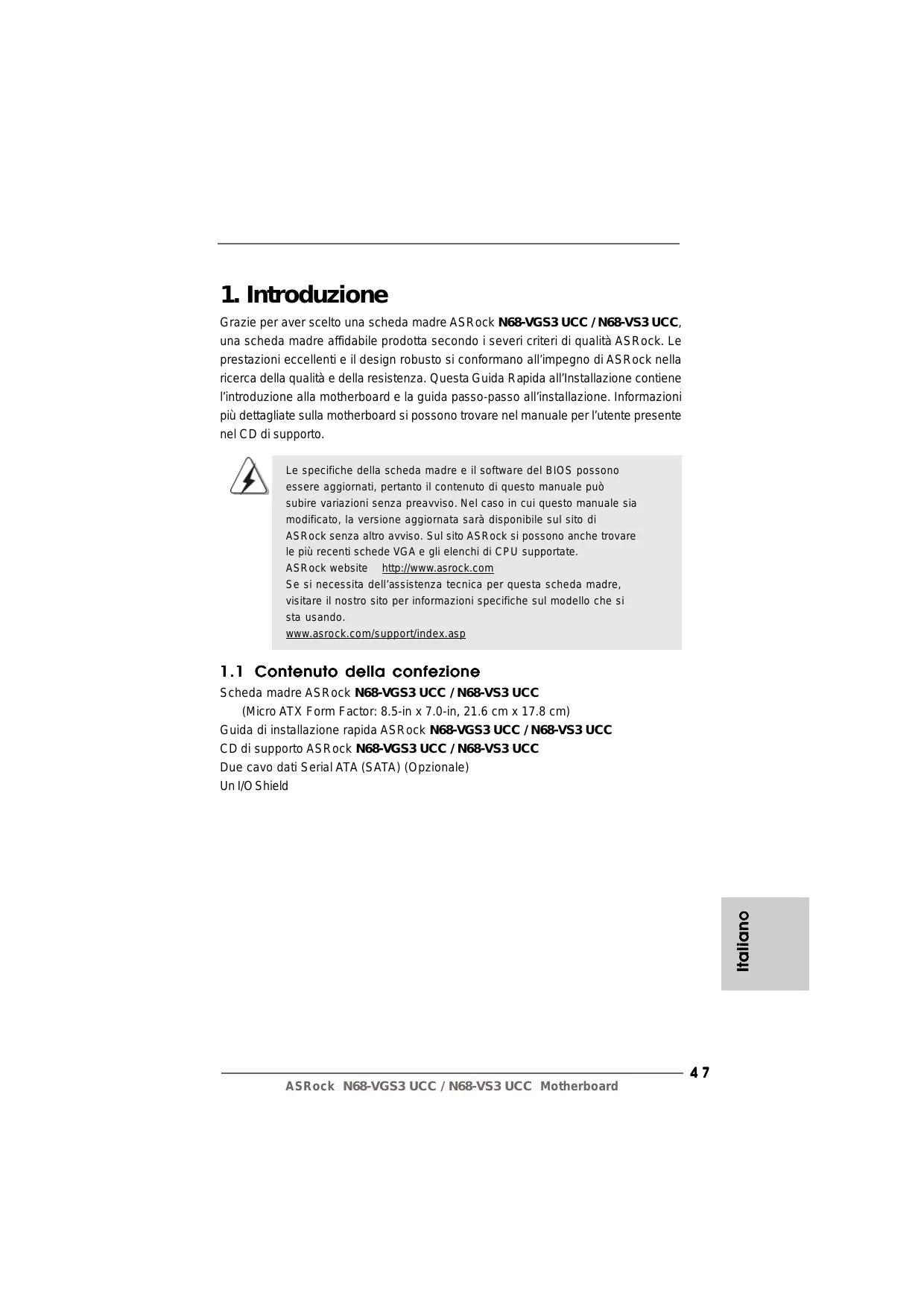

Grazie per aver scelto una scheda madre ASRock N68-VGS3 UCC / N68-VS3 UCC, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto. Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Italiano Scheda madre ASRock N68-VGS3 UCC / N68-VS3 UCC (Micro ATX Form Factor: 8.5-in x 7.0-in, 21.6 cm x 17.8 cm) Guida di installazione rapida ASRock N68-VGS3 UCC / N68-VS3 UCC CD di supporto ASRock N68-VGS3 UCC / N68-VS3 UCC Due cavo dati Serial ATA (SATA) (Opzionale) Un I/O Shield

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard 1 . 2 Specifiche Piattaforma Processore - Micro ATX Form Factor: 8.5-in x 7.0-in, 21.6 cm x 17.8 cm - Supporto di processori Socket AM3: AMD PhenomTM II X6 / X4 / X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2 / Sempron (vedi ATTENZIONE 1) - CPU Six-Core Ready - Supporto UCC (Unlock CPU Core) (vedi ATTENZIONE 2) - Supporto tecnologia AMD Cool ‘n’ QuietTM - FSB 1000 MHz (2.0 GT/s) - Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 3) - Supporta la tecnologia Hyper-Transport Chipset - NVIDIA® GeForce 7025 / nForce 630a Memoria - Supporto tecnologia Dual Channel Memory (vedi ATTENZIONE 4) - 2 x slot DDR3 DIMM - Supporto DDR3 1600/1333/1600/800 non-ECC, momoria senza buffer (vedi ATTENZIONE 5) - Capacità massima della memoria di sistema: 8GB (vedi ATTENZIONE 6) Slot di - 1 x slot PCI Express x16 espansione - 1 x slot PCI VGA su scheda - Scheda NVIDIA® GeForce 7025 grafica integrata Audio LAN Italiano Pannello posteriore I/O - VGA DX9.0, Pixel Shader 3.0 - Memoria massima condivisa 256MB (vedi ATTENZIONE 7) - Supporta D-Sub con risoluzione massima fino a 1920x1440 @ 60Hz - 5.1 Audio HD CH (VIA® VT1705 Audio Codec)

Realtek Giga PHY RTL8211CL, velocità 10/100/1000 Mb/s

Realtek PHY RTL8201EL, velocità 10/100 Mb/s - Supporta Wake-On-LAN I/O Panel - 1 x Porta PS/2 per mouse - 1 x Porta PS/2 per tastiera - 1 x Porta VGA - 4 x Porte USB 2.0 già integrate - 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED velocità) - Connettore HD Audio: ingresso linea / cassa frontale / microfono

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard - 4 x connettori SATAII 3.0Go/s, sopporta RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ e “Collegamento a caldo” (vedi ATTENZIONE 8) - 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE) - 1 x Collettore porta stampante - 1 x collettore porta COM - Connettore ventolina CPU/telaio - 24-pin collettore alimentazione ATX - Connettori audio interni - Connettore audio sul pannello frontale - 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) BIOS - 4Mb AMI BIOS - Suppor AMI legal BIOS - Supporta “Plug and Play” - Compatibile con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio CPU, VCCM CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto Suite software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteristi- - Sintonizzatore ASRock OC (vedi ATTENZIONE 9) ca speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia) (vedi ATTENZIONE 10) - Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 11) - ASRock OC DNA (vedi ATTENZIONE 12) - ASRock AIWI (vedi ATTENZIONE 13) - Caricatore ASRock APP Charger (vedi ATTENZIONE 14) - SmartView (vedi ATTENZIONE 15) - ASRock XFast USB (vedi ATTENZIONE 16) - Booster ibrido: - Stepless control per frequenza del processore (vedi ATTENZIONE 17) - ASRock U-COP (vedi ATTENZIONE 18) - Boot Failure Guard (B.F.G.) Monitor- Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocità per la ventola del processore - Indicatore di velocità per la ventola di raffreddamento - Ventola CPU silenziosa - Voltaggio: +12V, +5V, +3.3V, Vcore Italiano Connettori

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Compatibi- - Microsoft® Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit / XP / lità SO XP 64 bit Certificazioni- FCC, CE, WHQL

• Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking. ATTENZIONE!

Questa scheda madre supporta CPU fino a 95W. Visitate il nostro sito Internet per avere l’elenco delle CPU supportate. Sito web ASRock http://www.asrock.com La funzione UCC (Unlock CPU Core, Sblocca CPU Core) semplifica l’attivazione della CPU AMD. È una semplice voce d’attivazione delle opzioni BIOS chiamata “ASRock UCC” che permette di sbloccare il core CPU extra per sfruttare un’immediata accelerazione delle prestazioni. Quando la funzione UCC è abilitata, la CPU dual-core o triple-core CPU aumenta alla velocità di una CPU quad-core, ed alcune CPU, includendo le quad-core, possono anche aumentare le dimensioni della cache L3 fino a 6MB, e questo significa che le prestazioni CPU sono migliorate ad un prezzo conveniente. Si prega di notare che la funzione UCC è supportata solo da CPU AM3; inoltre, non tutte le CPU AM3 supportano questa funzione perché il core nascosto (hidden) di alcune CPU potrebbe non funzionare in modo appropriato. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 21. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 13, per seguire un’installazione appropriata. Il fatto che la velocità della memoria da 1600MHz sia supportata o meno, dipende dagli AM3 CPU utilizzati. Se si desidera adottare il modulo di memoria DDR3 1600 su questa scheda madre, fare riferimento all’elenco delle memorie supportate nel nostro sito web per scoprire quali sono i moduli compatibili. Sito web ASRock http://www.asrock.com A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® 7 / VistaTM / XP. Per Windows® OS con CPU 64-bit, non c’è tale limitazione.

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e‘ soggetta a modificazioni. Prego fare riferimento al sito internet NVIDIA® per le ultime informazioni.

8. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la

“Guida per la configurazione del disco rigido SATAII” a pagina 24 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

9. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado

di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows®. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com

10. Grazie ad un innovative hardware proprietario ed alla progettazione

specifica del software, Intelligent Energy Saver (Risparmio intelligente dell’energia), è una tecnologia rivoluzionaria che consente di realizzare risparmi energetici senza pari. Il regolatore di tensione è in grado di ridurre il numero di fasi in uscita in modo da migliorare l’efficienza quando i nuclei della CPU sono inattivi. In alter parole, permette di realizzare risparmi energetica senza pari e di migliorare l’efficienza energetica senza ridurre le prestazioni del computer. Per usare la funzione Intelligent Energy Saver (Risparmio intelligente dell’energia), attivare l’opzione Cool ‘n’ Quiet nella configurazione avanzata del BIOS. Si prega di visitare il nostro sito Internet per le procedure di funzionamento dell’Intelligent Energy Saver (Risparmio intelligente dell’energia). Sito Internet di ASRock: http://www.asrock.com

11. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MSDOS or Windows®. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/

12. Il nome stesso del software – OC DNA – dice di cosa è capace. OC

DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e semplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I tuoi amici possono scaricare il Italiano

profilo OC sul loro sistema operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può essere condiviso e modificato solo sulla stessa scheda madre. I giochi controllati dai movimenti non sono più un’esclusiva Wii. L’utilità ASRock AIWI introduce un nuovo modo per giocare al PC. ASRock AIWI è la prima utilità al mondo a trasformare l’iPhone/iPod touch in un joystick per controllare i videogiochi. Tutto quello che si deve fare è installare l’utilità ASRock AIWI scaricandola dal sito ufficiale ASRock oppure usando il CD ASRock fornito in dotazione, e scaricare gratuitamente AIWI Lite dall’App Store sull’iPhone/iPod touch. Collegare il PC ed i dispositivi Apple usando Bluetooth o la rete WiFi e poi si può iniziare a divertirsi con i giochi controllati dal movimento. Non scordare di vistare regolarmente il sito ufficiale ASRock: forniremo continuamente gli aggiornamenti sui giochi supportati! Sito ASRock: http://www.asrock.com/Feature/Aiwi/index.asp Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple, come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l’iPhone più rapidamente rispetto al computer, con una velocità maggiore del 40%. ASRock APP Charger permette di caricare simultaneamente molti dispositivi Apple in modo rapido e supporta anche il caricamento continuato quando il PC accede alla modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una volta installato il driver APP Charger si otterranno prodigi e comodità mai avuti prima. Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp SmartView, una nuova funzione del browser Internet, è la pagina d’avvio intuitiva di IE che combina i siti visitati più spesso, la cronologia, gli amici di Facebook ed i Feed News in tempo reale in una veduta migliorata per un’esperienza più personale di Internet. Le schede madre ASRock hanno in dotazione esclusiva l’utilità SmartView che aiuta a stare in contatto con gli amici mentre si è in movimento. Per usare la funzione SmartView, assicurarsi che la versione del sistema operativo sia Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit e che la versione del browser sia IE8. Sito ASRock: http://www.asrock.com/Feature/SmartView/index.asp ASRock XFast USB può accelerare le prestazioni del dispositivo d’archiviazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. L’uso di frequenze diverse da quelle raccomandate per il bus CPU possono provocare l’instabilità del sistema o danneggiare la CPU.

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Italiano

18. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è CORTOCIRCUITATO posizionato su questi pin. Jumper

APERTO Settaggio del Jumper Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e abilitare PS/2 o USB01/23 wake up events. Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. (vedi p.2 item 1) USB_PWR2 Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e abilitare USB4_5/6_7 wake up events. Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. (vedi p.2 item 3) Resettare la CMOS (CLRCMOS1) (vedi p.2 item 15) Impostazione predefinita Azzeramento CMOS Italiano Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS comprendono le informazioni di configurazione quali la password di sistema, data, ora, e i parametri di configurazione del sistema. Per cancellare e ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui connettori. Installando dei cappucci a ponticello sui connettori si causeranno danni permanenti alla scheda madre! Connettori Connettore IDE primario (blu) Descrizione dei connettori (39-pin IDE1, vedi p.2 Nr. 6) Connettore blu alla schedamadre Connettore nero all’hard disk drive Cavo ATA 66/100/133 a 80 Pin Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli. (SATAII_3 (PORT 1.0): vedi p.2 Nr. 11) (SATAII_4 (PORT 1.1): SATAII_4 (PORT 1.1) vedi p.2 Nr. 9) SATAII_3 (PORT 1.0) (SATAII_2 (PORT 0.1): SATAII_2 (PORT 0.1) vedi p.2 Nr. 12) SATAII_1 (PORT 0.0) (SATAII_1 (PORT 0.0): vedi p.2 Nr. 10) Cavi dati Serial ATA (SATA) (Opzionale) Questi quattro connettori Serial ATA (SATAII) supportano le periferiche di archiviazione HD SATA o SATAII per le funzioni di archiviazione interna. ATAII (SATAII) supportano cavi SATAII per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a

Entrambe le estremità del cavo dati SATA possono collegarsi all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre. Italiano Connettori Serial ATAII

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Collettore USB 2.0 (9-pin USB6_7) (vedi p.2 No. 7) (9-pin USB4_5) Oltre alle quattro porte USB 2.0 predefinite nel pannello I/O, la scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. (vedi p.2 No. 8) Collettore porta stampante (LPT1 25 pin) (vedi p.2 No. 18) Connettore audio sul pannello frontale (9-pin HD_AUDIO1) (vedi p.2 item 23) Questa è un’interfaccia per il cavo porta stampante che consente di collegare, con comodità, dispositivi di stampa. È un’interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio. Italiano

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97.

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Connettore del panello frontale Questo connettore accoglie diverse funzioni del pannello frontale. (9-pin PANEL1) (vedi p.2 item 16) Collettore casse telaio Collegare le casse del telaio a questo collettore. (4-pin SPEAKER1) (vedi p.2 item 17) Connettore ventolina telaio Collegare il cavo della ventolina telaio a questo connettore e far combaciare il filo nero al pin terra. (3-pin CHA_FAN1) (vedi p.2 item 19) Connettore ventolina CPU (4-pin CPU_FAN1) (vedi p.2 item 2)

Collegare il cavo della ventolina CPU a questo connettore e far combaciare il filo nero al pin terra. Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini

(24-pin ATXPWR1) (vedi p.2 item 26) Collegare la sorgente d’alimentazione ATX a questo collettore. Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

Italiano Collettore alimentazione ATX ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Connettore ATX 12V (4-pin ATX12V1) (vedi p.2 item 24) Collettore porta COM (9-pin COM1) (vedi p.2 Nr. 20) È necessario collegare una alimentazione con spinotto da 12V ATX a questo connettore in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia. Questo collettore porta COM è utilizzato per supportare il modulo porta COM. Italiano ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard

2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. El BIOS Setup Utility es diseñádo “user-friendly”. Es un programa guido al menu, es decir, puede enrollarse a sus varios su-menues y elegir las opciones predeterminadas. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

3. Software di supporto e informazioni

su CD Italiano Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64 bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file ASSETUP. EXE nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.
