MANUAL DE UTILIZADOR N68-VS3 UCC ASROCK

La prise en charge de fréquences de mémoire de 1600MHz dépend du CPU AM3 que vous choisissez. Si vous choisissez des barrettes de mémoire DDR3 1600 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www.asrock.com Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 / VistaTM / XP. Avec Windows® OS avec CPU 64 bits, il n’y a pas ce genre de limitation. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la NVIDIA® website pour les informations recentes SVP. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du disque dur SATAII » à la page 24 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com Français 10. Avec une conception matérielle et logicielle propriétaire avancée, Intelligent Energy Saver (L’économiseur d’énergie intelligent) est une technologie révolutionnaire qui apporte des économies d’énergie sans précédent. Le régulateur de tension permet de réduire le nombre de phases de sortie pour améliorer le rendement lorsque les noyaux du CPU sont en veille. En d’autre termes, il peut amener des économies d’énergie exceptionnelles et améliorer le rendement énergétique sans sacrifier aux performances de calcul. Pour utiliser la fonction Intelligent Energy Saver (L’économiseur d’énergie intelligent), veuillez activer l’option Cool ‘n’ Quiet dans l’outil de configuration du BIOS par avance. Veuillez visiter notre site Web pour connaître les procédures d’utilisation de l’ Intelligent Energy Saver (L’économiseur d’énergie intelligent). Site Web d’ASRock: http://www.asrock.com

11. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa

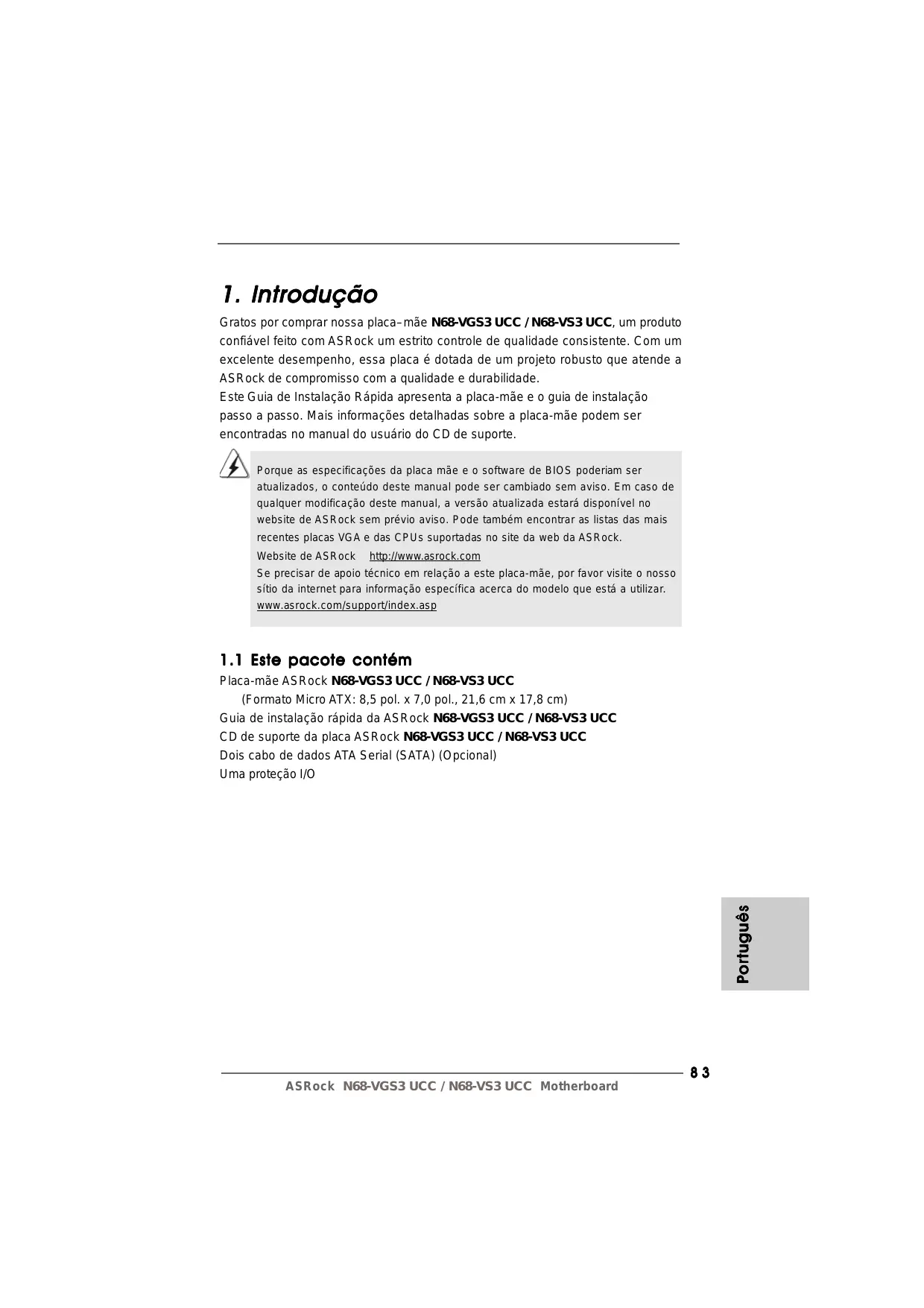

Gratos por comprar nossa placa–mãe N68-VGS3 UCC / N68-VS3 UCC, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade. Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte. Porque as especificações da placa mãe e o software de BIOS poderiam ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de qualquer modificação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock. Website de ASRock http://www.asrock.com Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação específica acerca do modelo que está a utilizar. www.asrock.com/support/index.asp

1.1 Este pacote contém

Português Placa-mãe ASRock N68-VGS3 UCC / N68-VS3 UCC (Formato Micro ATX: 8,5 pol. x 7,0 pol., 21,6 cm x 17,8 cm) Guia de instalação rápida da ASRock N68-VGS3 UCC / N68-VS3 UCC CD de suporte da placa ASRock N68-VGS3 UCC / N68-VS3 UCC Dois cabo de dados ATA Serial (SATA) (Opcional) Uma proteção I/O

Plataforma CPU Chipsets Memória Slots de Expansão VGA integrado Áudio LAN Português Entrada/Saída pelo painel traseiro

- Formato Micro ATX: 8,5 pol. x 7,0 pol., 21,6 cm x 17,8 cm - Suporte para processadores AM3: Processador AMD PhenomTM II X6 / X4 / X3 / X2 (exceto 920 / 940) / Athlon II X4 / X3 / X2 / Sempron (veja o AVISO 1) - Preparado para CPU de seis núcleos - Suporta UCC (Unlock CPU Core) (veja o AVISO 2) - Suporta a tecnologia AMD Cool ‘n’ QuietTM - FSB de 1000 MHz (2,0 GT/s) - Suporta a tecnologia Untied Overclocking (veja o AVISO 3) - Suporta a tecnologia Hyper-Transport - NVIDIA® GeForce 7025 / nForce 630a - Suporte à tecnologia de memória de duplo canal (veja o AVISO 4) - 2 x slots de DDR3 DIMM - Suporte para memória não intermédia DDR3 1600/1333/ 1066/800, não ECC (veja o AVISO 5) - Capacidade máxima de memória do sistema: 8GB (veja o AVISO 6) - 1 x slot de PCI Express x16 - 1 x slot de PCI - Placa gráfica GeForce 7025 da NVIDIA® - VGA DX9.0, Pixel Shader 3.0 - Memória partilhada máxima 256MB (veja o AVISO 7) - Suporta D-Sub com resolução máxima até 1920x1440 @ 60Hz - Áudio de alta definição de canal 5.1 (Codec de áudio VIA® VT1705)

Realtek Giga PHY RTL8211CL, velocidade 10/100/1000 Mb/s

Realtek PHY RTL8201EL, velocidade 10/100 Mb/s - Suporta Wake-On-LAN I/O Panel - 1 x porta para mouse PS/2 - 1 x porta para teclado PS/2 - 1 x porta VGA - 4 x portas USB 2.0 padrão - 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE) ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard BIOS CD de suporte Funcionalidade Única Monitor do HW Português Conectores - HD Áudio Jack: Entrada de linha / Altifalante frontal / Microfone - 4 x conectores SATAII, suporte a taxa de transferência de dados de até 3,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ e “conexão a quente” (veja o AVISO 8) - 1 x conectores ATA133 IDE (suporta até 2 dispositivos IDE) - 1 x Conector de Porta de Impressão - 1 x conector da porta COM - Conector do ventilador da CPU/chassis - Conector de força do ATX de 24 pinos - Conector ATX 12 V de 4 pinos - Conector Áudio do painel frontal - 2 x cabezal USB 2.0 (suportar 4 portas USB 2.0 adicionais) - 4Mb BIOS AMI - BIOS AMI - Suporta dispositivos “Plug and Play” - ACPI 1.1 atendendo a eventos de “wake up” - Suporta dispositivos sem jumper - Suporte para SMBIOS 2.3.1 - Regulação Múltipla de Voltagem de CPU, VCCM - Controladores, utilitários, software antivírus (Experimentacao Versao), conjunto de programas da ASRock (CyberLink DVD Suite e Creative Sound Blaster X-Fi MB) (OEM e versão de demonstração) - Sintonizador ASRock OC (veja o AVISO 9) - Poupança de Energia Inteligente (veja o AVISO 10) - Instant Boot - ASRock Instant Flash (veja o AVISO 11) - ASRock OC DNA (veja o AVISO 12) - ASRock AIWI (veja o AVISO 13) - ASRock APP Charger (veja o AVISO 14) - SmartView (veja o AVISO 15) - ASRock XFast USB (veja o AVISO 16) - Booster híbrido - Frequência da CPU com controle contínuo (veja o AVISO 17) - ASRock U-COP (veja o AVISO 18) - B.F.G. (Boot Failure Guard) - Sensores de temperature do procesador

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Sistema Operacional Certificações - Medição de temperatura da placa-mãe - Tacômetros de ventilador do Processador - Tacômetros de ventilador do chassis - Ventoinha silenciosa para a CPU - Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore - Microsoft® Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit

• Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com AVISO Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à aplicação da tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos componentes e dispositivos que integram o sistema. Esta operação é da total responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos resultantes do overclocking. AVISO!

Esta placa-mãe suporta CPUs até 95W. Consulte por favor o nosso sítio Web para obter uma lista de CPUs suportados. Web site da ASRock http://www.asrock.com A função UCC (Unlock CPU Core, Desbloquear Core de CPU) simplifica a activação da CPU AMD. Basta activar a opção “ASRock UCC” do BIOS para poder desbloquear o núcleo extra da CPU e conseguir um aumento instantâneo de desempenho. Quando a função UCC estiver activada, a CPU dual-core ou triple-core irá aumentar para CPU quad-core e, algumas CPU, incluindo CPU quad-core, podem também aumentar o tamanho da cache L3 até 6MB, o que significa que poderá conseguir um aumento de desempenho do CPU a um preço mais reduzido. Tenha em atenção que a função UCC é suportada apenas por CPU AM3 e nem todas as CPU AM3 suportam esta função, pois o núcleo oculto de algumas CPU poderá não funcionar correctamente. Esta placa principal suporta a tecnologia Untied Overclocking. Consulte a secção “Tecnologia Untied Overclocking” na página 21 para mais informações. Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes de implementar a tecnologia de memória de duplo canal, certifique-se de ler o guia de instalação dos módulos de memória na página 13 para a instalação correta. O suporte de uma memória com uma velocidade de 1600 MHz depende da CPU AM3 que adoptar. Se quiser adoptar um módulo de memória DDR3 1600 para utilização com esta placa principal, consulte a lista de memória suportada no nosso web site para saber quais os ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard

módulos de memória compatíveis. Web site da ASRock http://www.asrock.com Devido às limitações do sistema operativo, o tamanho real da memória pode ser inferior a 4 GB uma vez que uma parte desta está reservada para utilização pelo sistema operativo no âmbito do Windows® 7 / VistaTM / XP. No caso da CPU de 64 bits do Windows® OS, esta limitação não existe. O máximo tamanho de memória compartilhada é definido por vendedor de chipset e é sujeito a mudar. Verifique o NVIDIA® website para a última informação. Antes de instalar o disco duro SATAII no conector SATAII, por favor leia o “Guia de Instalação do Disco duro SATAII” na página 24 do Manual do Usuário no CD de suporte, para definir a sua unidade de disco duro SATAII com o modo SATAII. Também pode ligar directamente o disco duro SATA ao conector SATAII. É uma ferramenta de overclocking da ASRock fácil de utilizar que lhe permite vigiar i seu sistema via a função de monitorização de hardware e proceder ao overclock dos dispositivos de hardware para obter o melhor desempenho em ambiente Windows®. Por favor visite o nosso Português sítio Web para conhecer os procedimentos de funcionamento do Sintonizador ASRock OC. Sítio Web da ASRock: http://www.asrock.com

10. Com um hardware de propriedades e concepção de software

avançadas, a Intelligent Energy Saver é uma tecnologia revolucionária que proporciona poupanças de energia inéditas. O regulador de voltagem pode reduzir o número de fases de saída para melhorar a eficiência quando os núcleos do CPU estão inactivos. Por outras palavras, pode providenciar uma excepcional poupança de energia e melhorar a eficiência energética sem sacrificar o desempenho. Para utilizar a função Poupança de Energia, por favor active a opção Cool ‘n’ Quiet na configuração da BIOS primeiro. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento da Poupança de Energia Inteligente. Sítio Web da ASRock: http://www.asrock.com

11. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré

12. O próprio nome do software – OC DNA diz-lhe literalmente aquilo de que

é capaz. OC DNA, um utilitário exclusivo desenvolvido pela ASRock, proporciona uma forma conveniente para o utilizador gravar as definições OC e partilhar com outros. Ajuda-o a guardar o seu registo de “overclocking” (aumento da frequência do processador) no sistema operativo e simplifica o complexo processo de gravação das definições de “overclocking”. Com OC DNA, pode guardar as suas definições OC como perfil e partilhá-las com os seus amigos! Depois, os seus amigos podem carregar o perfil OC no seu próprio sistema para obter as mesmas definições OC que você tem! Por favor, tenha em conta que o perfil OC só pode ser partilhado e trabalhado na mesma placa-mãe.

13. Os jogos controlados por movimentos intuitivos já não são um exclusivo

da Wii. O utilitário ASRock AIWI introduz uma nova forma de jogar no PC. O ASRock AIWI é o primeiro utilitário no mundo que permite transformar o seu iPhone/iPod Touch num joystick para controlar os seus jogos de PC. Tudo o que precisa de fazer é instalar o utilitário ASRock AIWI a partir da página oficial da ASRock na Internet ou através do CD de software de suporte da ASRock para a sua placa principal. Precisa também de transferir a aplicação gratuita AIWI Lite da App Store para o seu iPhone/iPod Touch. Ligue o seu PC e dispositivos Apple através de Bluetooth ou de uma rede WiFi e pode começar a desfrutar dos emocionantes jogos controlados por movimento. Não se esqueça de visitar regularmente a página oficial da ASRock na Internet, já que iremos constantemente fornecer informações actualizadas acerca dos jogos suportados! Página Web da ASRock: http://www.asrock.com/Feature/Aiwi/index.asp Português

14. Se procura uma forma mais rápida e com menos restrições de carregar os

seus dispositivos Apple, incluindo iPhone/iPod/iPad Touch, a ASRock oferece-lhe uma maravilhosa solução - o ASRock APP Charger. Basta instalar o controlador APP Charger e o seu iPhone irá carregar muito mais rapidamente no seu computador - até 40% mais rápido. O ASRock APP Charger permite-lhe carregar diversos dispositivos Apple simultaneamente e suporta até o carregamento contínuo quando o seu PC entrar no modo de Suspensão (S1), Suspender para a RAM (S3), modo de hibernação (S4) ou encerramento (S5). Com o controlador APP Charger instalado, pode desfrutar facilmente da mais incrível experiência de carregamento de sempre. Página Web da ASRock: http://www.asrock.com/Feature/AppCharger/index. asp

15. O SmartView, uma nova função para navegadores de Internet, é uma

página inicial inteligente para o IE que combina os seus sites mais visitados, o seu histórico, os seus amigos do Facebook e o seu newsfeed em tempo real numa página avançada para oferecer uma experiência de Internet mais pessoal. As placas principais da ASRock estão equipadas exclusivamente com o utilitário SmartView que lhe permite manter-se facilmente em contacto com os seus amigos. Para utilizar a funcionalidade SmartView, certifique-se de que a sua versão de SO é Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit, e que a versão do seu navegador é IE8. Página Web da ASRock: http://www.asrock.com/Feature/SmartView/index.asp

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard

16. O ASRock XFast USB pode aumentar a velocidade dos dispositivos de

armazenamento USB. A velocidade poderá depender das propriedades dos dispositivos.

17. Apesar de esta placa-mãe oferecer controle continuamente variável,

não se recomenda efetuar over-clock. Freqüências de barramento diferentes das recomendadas para a CPU podem provocar instabilidade do sistema ou danos à CPU.

18. Assim que se detecta um superaquecimento na CPU, o sistema se

desliga automaticamente e o botão de energia do chassis fica inativo. Cheque o ventilador da CPU na placa–mãe, para verificar se está funcionando corretamente antes de religar o sistema. Para melhorar a dissipação de calor, lembre-se de aplicar o material de interface térmica entre o processador e o dissipador de calor.

1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jumper está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos” quando a capa de jumper estiver colocada sobre esses 2 pinos. Jumper Configuração

Short Open Pin2, Pin3 curtos para habilitar +5VSB (stand by) para PS/2 ou eventos de wake up na USB01/23. Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais. (veja a folha 2, No. 1) USB_PWR2 Pin2, Pin3 curtos para habilitar +5VSB (stand by) para eventos de wake up na USB4_5/6_7. Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais. Português (veja a folha 2, No. 3) Restaurar CMOS (CLRCMOS1, jumper de 2 pinos) (veja a folha 2, No. 15) Configuração-padrão Limpar o CMOS Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS incluem informações da configuração do sistema como: por exemplo a senha do sistema, data, tempo, e os parámetros da configuração do sistema. Para limpar e reconfigurar os parámetros do sistema a configuração inicial da fábrica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard e pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um jumper. Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS.

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe. Conector Conector primário (Azul) Figura Descrição (IDE1 de 39 pinos, veja a folha 2, No. 6) Ligue esta ponta (azul) Ligue esta ponta (preta) à placa–mãe aos dispositivos IDE Cabo ATA 66/100/133 de 80 condutores Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo IDE. veja a folha 2, No. 11) (SATAII_4 (PORT 1.1): SATAII_4 (SATAII_3 (PORT 1.0): (PORT 1.1) veja a folha 2, No. 9) SATAII_3 (SATAII_2 (PORT 0.1): (PORT 1.0) veja a folha 2, No. 12) SATAII_1 (PORT 0.0) (SATAII_1 (PORT 0.0): SATAII_2 (PORT 0.1) Conectores ATAII Serial Estes quatro conectores Serial ATA (SATAII) suportam unidades de disco rígido SATA ou SATAII como dispositivos de armazenamento internos. A atual interface SATAII permite uma taxa de transferência de dados de até 3.0 Gb/s. veja a folha 2, No. 10) Português Cabo de dados ATA (SATA) (opcional) Tanto a saída do cabo de Serial dados SATA pode ser conectado ao disco rígido SATA / SATAII quanto o conector SATAII na placa mãe.

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Cabezal USB 2.0 (USB6_7 de 9 pinos) (veja a folha 2, No. 7) (USB4_5 de 9 pinos) Além das quatro portas USB

2.0 por defeito no painel de

entrada/saída, há duas ligações USB 2.0 nesta placamãe. Cada ligação USB 2.0 pode suportar duas portas USB

(veja a folha 2, No. 8) Conector de Porta de Impressão (LPT1 de 25 pinos) (veja a folha 2, No. 18) Conector Áudio do painel frontal (HD_AUDIO1 de 9 pinos) (veja a folha 2, No. 23) Esta é uma interface para um cabo de porta de impressão que permite uma ligação prática para dispositivos de impressão. Esta é uma interface para o cabo de áudio no painel frontal, que permite uma conexão e controle convenientes dos dispositivos de áudio. Português

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas

o fio do painel existente no chassis tem de suportar HDA para funcionar correctamente. Siga s instruções que aparecem no manual e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do

painel frontal, como a figura abaixo mostra: A. Ligue o Mic_IN (MIC) ao MIC2_L. B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97.

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Conector do sistema no painel Este conector acomoda diversas funções de sistema no painel frontal. (PANEL1 de 9 pinos) (veja a folha 2, No. 16) Conector do alto-falante chassi Ligue o alto-falante do chassi do neste conector. (SPEAKER1 de 4 pinos) (veja a folha 2, No. 17) Conector do ventilador do chassis Ligue o cabo do ventilador neste conector, coincidindo o fio preto (CHA_FAN1 de 3 pinos) com o pino de aterramento. (veja a folha 2, No. 19) Conector do ventilador da CPU Ligue o cabo do ventilador da CPU, coincidindo o fio preto com o pino de aterramento. (CPU_FAN1 de 4 pinos) (veja a folha 2, No. 2)

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3. Pinos 1-3 ligados Instalação de Ventoinha de 3 pinos Conector de força do ATX

(ATXPWR1 de 24 pinos) Ligue a fonte de alimentação ATX neste conector. (veja a folha 2, No. 26) Português Embora esta placa-mãe providencie um conector de energia ATX de 24 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de energia tradicional de 20 pinos. Para usar a fonte de alimentação de 29 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

ASRock N68-VGS3 UCC / N68-VS3 UCC Motherboard Conector ATX 12 V (ATX12V1 de 4 pinos ) (veja a folha 2, No. 24) Conector da porta COM (COM1 de 9 pinos) (veja a folha 2, No. 20) Note que é necessário ligar uma fonte de alimentação com conector ATX 12V neste conector para fornecer alimentação suficiente. Do contrário, haverá falhas de funcionamento. Este conector é usado para suportar um módulo de porta COM.

2. Informações da BIOS

A Memória Flash da placa–mãe armazena o utilitário de configuração da BIOS. Quando você ligar o computador, pressione < F2 > durante a inicialização (POST) para entrar nas configurações da BIOS; caso contrário o POST continua com suas rotinas de teste. Caso você queira entrar nas configurações da BIOS após o POST, reinicie o sistema pressionando <Ctrl> + <Alt> +<Del>, ou pressionando a tecla de reset no gabinete. Também se pode reinicializar desligando a máquina e ligando–a novamente. Para informações mais detalhadas sobre a configuração da BIOS, consulte o manual do usuário (em pdf) contido no CD de instalação.

3. Informações do CD de Suporte

Português Esta placa Mãe suporta vários sistemas operacionais: Microsoft® Windows®: 7 / 7 de 64 bits / VistaTM / VistaTM de 64 bits / XP / XP de 64 bits. O CD de instalação que acompanha a placa Mãe contem: drivers e utilitários necessários para um melhor desempenho da placa Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o “AUTORUN” esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta “BIN”.
