MANUALE UTENTE 775I65G ASROCK
Grazie per aver scelto una scheda madre ASRock 775i65G, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.
Questa Guida Rapida all'installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.
Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com
1.1 Contenuto della confezione
Scheda madre ASRock 775i65G
Guida di installazione rapida ASRock 775i65G
CD di supporto ASRock 775i65G
Un cavo IDE 80-pin Ultra ATA 66/100
Un cavo per floppy drive a 1,44 Mb
Un cavo dati Serial ATA (SATA) (Opzionale)
Un cavo alimentatore HDD Serial ATA (SATA) (Opzionale)
Un ASRock I/O Plus™ Shield
Una Porta COM
Una scheda ASRock MR (Opzionale)

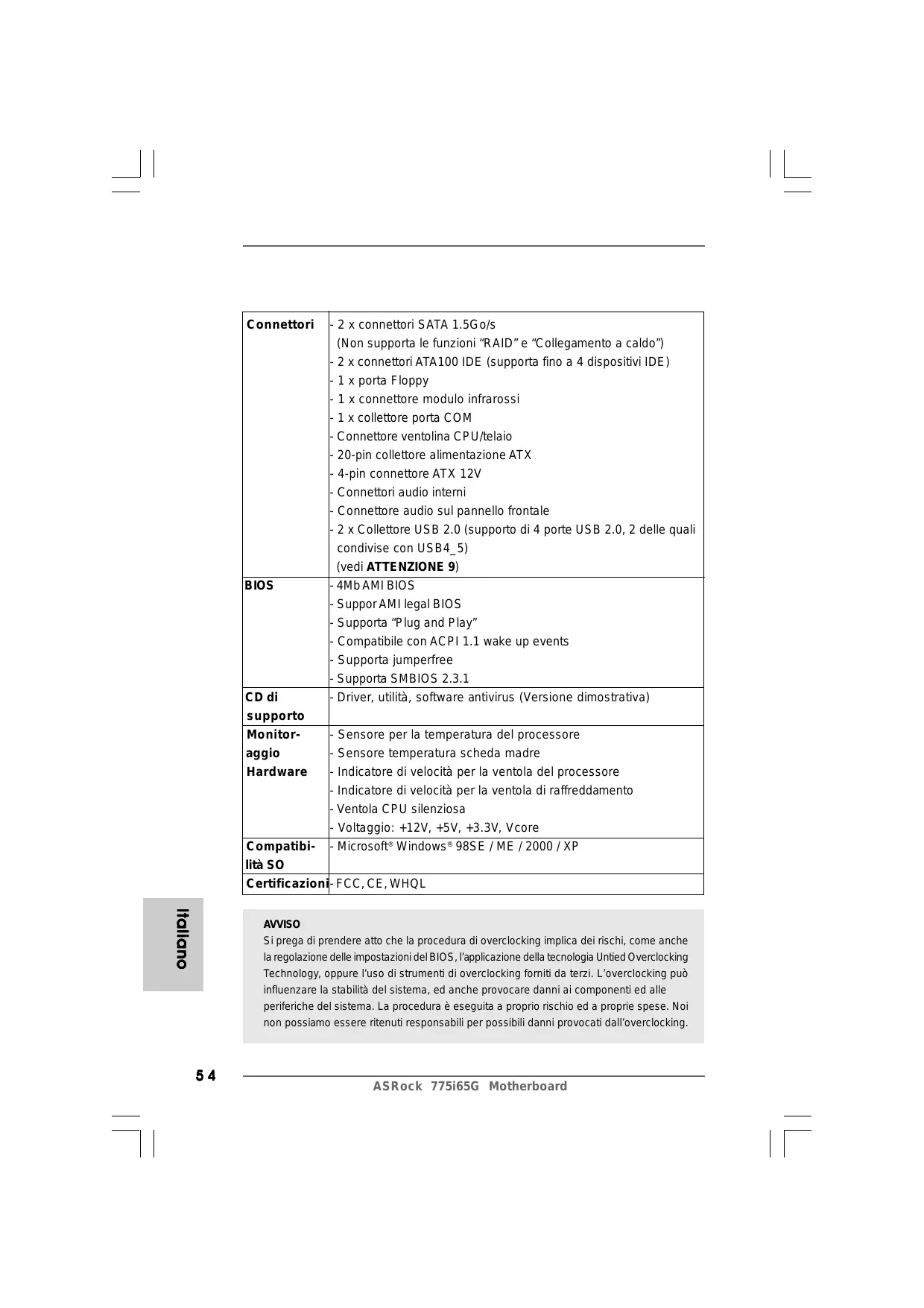

1.2 Specifiche
| Piattaforma | - Micro ATX Form Factor: 9.6-in x 8.0-in, 24.4 cm x 20.3 cm |
| Processore | - LGA 775 per processori Intel® CoreTM 2 Extreme / CoreTM 2 Duo / Pentium® XE / Pentium® D / Pentium® 4 / Celeron® D, con supporto Quad Core Kentsfield- FSB 1066 MHz per grafici esterni (vedi ATTENZIONE 1)- FSB 800/533 MHz per grafici interni- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 2)- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 3)- Supporto CPU EM64T |
| Chipset | - Northbridge: Intel® 865G- Southbridge: Intel® ICH5 |
| Memoria | - Supporto tecnologia Dual Channel DDR Memory (vedi ATTENZIONE 4)- 2 x slot DDR DIMM- Supporta DDR400/333/266 (vedi ATTENZIONE 5)- Max. 2GB |
| Booster ibrido | - Stepless control per frequenza del processore (vedi ATTENZIONE 6)- ASRock U-COP (vedi ATTENZIONE 7)- Boot Failure Guard (B.F.G.) |
| Slot di espansione | - 3 x slot PCI- 1 x slot AGP, supporta scheda AGP a 1.5V, modelli 8X / 4X (vedi ATTENZIONE 8)- 1 x slot AMR |
| VGA su scheda | - Intel® Extreme Graphics 2 integrato- VGA DirectX 8.0- Memoria massima condivisa 96MB |
| Audio | - Cmedia 9761A Audio a 5.1 canali |
| LAN | - Realtek PCI LAN 8101L- Velocità: 10/100 Ethernet- Supporta Wake-On-LAN |
| Pannello posteriore I/O | ASRock I/O PlusTM- 1 x porta PS/2 per mouse- 1 x porta PS/2 per tastiera- 1 x Porta VGA- 1 x Porta parallela: supporto ECP/EPP- 6 x porte USB 2.0 già integrate- 1 x Porta RJ-45- Audio Jack: Line In / Line Out / Microfono |
| Connettori | - 2 x connettori SATA 1.5Go/s(Non supporta le funzioni “RAID” e “Collegamento a caldo”)- 2 x connettori ATA100 IDE (supporta fino a 4 dispositivi IDE)- 1 x porta Floppy- 1 x connettore modulo infrarossi- 1 x collettore porta COM- Connettore ventolina CPU/telaio- 20-pin collettore alimentazione ATX- 4-pin connettore ATX 12V- Connettori audio interni- Connettore audio sul pannello frontale- 2 x Collettore USB 2.0 (supporto di 4 porte USB 2.0, 2 delle quali condivise con USB4_5)(vedi ATTENZIONE 9) |
| BIOS | - 4Mb AMI BIOS- Suppor AMI legal BIOS- Supporta “Plug and Play”- Compatibile con ACPI 1.1 wake up events- Supporta jumperfree- Supporta SMBIOS 2.3.1 |
| CD di supporto | - Driver, utilità, software antivirus (Versione dimostrativa) |
| Monitor-aggioHardware | - Sensore per la temperatura del processore- Sensore temperatura scheda madre- Indicatore di velocità per la ventola del processore- Indicatore di velocità per la ventola di raffreddamento- Ventola CPU silenziosa- Voltaggio: +12V, +5V, +3.3V, Vcore |
| Compatibili-lità SO | - Microsoft® Windows® 98SE / ME / 2000 / XP |
| Certificazioni | - FCC, CE, WHQL |
AVVISO
Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l'applicazione della tecnologia Untied Overclocking Technology, oppure l'uso di strumenti di overclocking forniti da terzi. L'overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall'overclocking.
ATTENZIONE!
- FSB1066-CPU è supportato solo se si inserisce îla scheda AGP VGA nello slot AGP. Inoltre, se si utilizza un FSB1066-CPU su questa scheda madre, adoperare un modulo di memoria DDR400 CL2.5.
- Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 25 del Manuale dell’utente all’interno del CD di supporto.
- Questa scheda madre supporta la tecnologia overclocking "slegata". Per i dettagli leggere "Tecnologia di Untied Overclocking" a pagina 68.
- Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all'installazione dei moduli di memoria, a pagina 60, per seguire un'installazione appropriata.
- Controllare la tavola che segue per le frequenze di supporto di memoria e le loro corrispondenti frequenze CPU FSB.
| Frequenza CPU FSB | Frequenza supporto di memoria |
| 800 | DDR266, DDR320*, DDR400 |
| 533 | DDR266, DDR333 |
* Quando si utilizza una CPU FSB800 su questa scheda madre, funzionerà a DDR320 se si adotta un modulo di memoria DDR333.
- Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l'overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.
- Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d'alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l'apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.
- NON usare schede AGP da 3,3 V nello slot AGP di questa motherboard! Ciò potrebbe provocare danni permanenti!
- La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft® Windows® XP SP1; SP2/2000 SP4. Potrebbe dare qualche problema con Microsoft® Windows® 98/ME.
2. Installazione
Precauzioni preinstallazione
Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.
- Togliere il cavo dalla presa elettrica prima di toccare le componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.
- Per evitare che l'elettricità statica danneggi la scheda madre, NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.
- Tenere i componenti per i bordi e non toccare i ICs.
- Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.
- Nell'usare i giraviti per fissare la scheda madre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda madre.
2.1 Installazione del processore
Attenersi alle seguenti fasi per installare la CPU Intel 775-Pin.

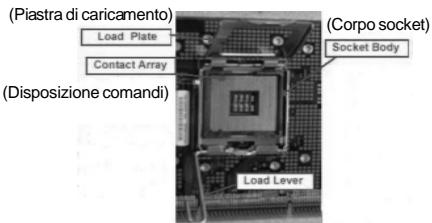

Prima da inserire la CPU da 775-Pin nel socket, verificare che la superficie della CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare l'inserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata.
Fase 1. Aprire la presa:
Fase 1-1. Sbloccare la leva premendola verso il basso ed allontanandola dal gancio per liberare la linguetta.
Fase 1-2. Ruotare di circa 135 gradi la leva di carico per aprirla completamente.
Fase 1-3. Ruotare di circa 100 gradi la piastra di carico per aprirla completamente.

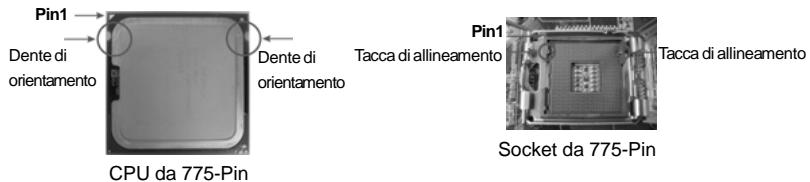

Fase 2. Inserire la CPU 775-Pin:
Fase 2-1. Tenere la CPU dai bordi segnati con linee nere.
Fase 2-2. Orientare il pacchetto con l'IHS
(Integrated Heat Sink: dispersore di calore integrato) verso l'alto. Individuare il Pin1 ed i due dentelli chiave d'orientamento.
Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket.
Fase 2-3. Collocare con delicatezza la CPU sulla presa con un movimento puramente verticale.
Fase 2-4. Verificare che la CPU sia all'interno della presa e combaci in modo appropriato con le chiavi d'orientamento.
Fase 3. Rimuovere il cappuccio PnP
(Pick and Place: prelievo e posizionamento): Sostenere il lato della piastra di carico con l'indice ed il pollice della mano sinistra, appoggiare il pollice destro sul cappuccio e farlo scivolare per rimuovere il cappuccio dalla presa premendo sul centro del cappuccio per assistere la rimozione.
- Si raccomanda di utilizzare la linguetta del cappuccio per la manipolazione ed evitare di far saltare via il cappuccio PnP.
- Questo tappo deve essere inserito se se la scheda madre deve essere restituita per l'assistenza.
Fase 4. Chiudere la presa:
Fase 4-1. Ruotare la piastra di carico sull'IHS.
Fase 4-2. Bloccare la leva di carico mentre si preme leggermente sulla piastra di carico.
Fase 4-3. Fissare la leva di carico con la linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.
2.2 Installazione della ventola e del dissipatore di calore della CPU
Per eseguire correttamente l'installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU.
Di seguito viene presentato un esempio che mostra l'installazione del dissipatore per la CPU da 775-Pin.
(Applicare il materiale dell'interfaccia termica)
Fase1. Applicare il materiale di interfaccia termica al dell'IHS sulla superficie del socket
(Cavi della ventola sul lato più vicino all'header della MB)
Fase 2. Collocare il dissipatore di calore nel socket. Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_FAN1, si veda pagina 2, No. 6).
(Fori per fastener che allineati ad fori passanti)
Fase 3. Allineare i fastener con i fori passanti della scheda madre.
Fase 4. Ruotare i fastener in senso orario, quindi premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fastener.
(Premere verso il basso (4 punti))
Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre
Fase 5. Collegare il cavo di alimentazione della ventola al connettore ventola della CPU sulla scheda madre.
Fase 6. fissare il cavo in eccesso con fascette per assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti.
2.3 Installazione dei moduli di memoria (DIMM)
La motherboard 775i65G dispone di due slot DIMM DDR (Double Data Rate) a 184 pin e supporta la tecnologia Dual Channel Memory. Per attivare la configurazione Dual Channel Memory bisogna installare sempre due moduli di memoria identici (stessa marca, velocità, dimensioni e tipo di chip) negli slot DIMM. In caso contrario, il sistema funzionerà in modalità single channel.
Se si installa un solo modulo di memoria, oppure due moduli non identici, non è possibile attivare la tecnologia Dual Channel Memory.

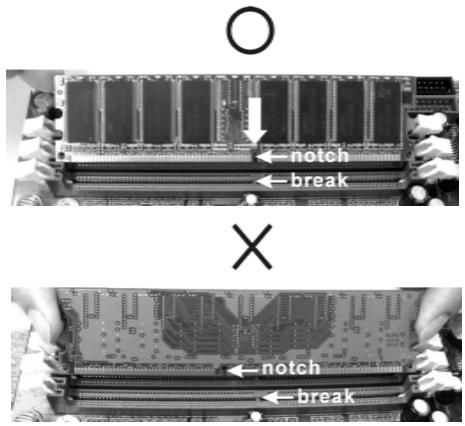

Installare una DIMM
Scollegare l'alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema.
Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso l'esterno.
Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con la sua sede sullo slot.
La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.
Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.
2.4 Slot di espansione (Slot PCI, Slot AGP, e Slot AMR)
Esistono 3 slot PCI, 1 slot AGP, e 1 slot AMR su entrambe le schede madri 775i65G.
Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit.
Slot AGP: Lo slot AGP serve all'installazione di schede grafiche. Lo slot AGP ASRock usa uno speciale gancio che permette di fissare in sede in modo sicuro la scheda grafica.
NON usare schede AGP da 3,3 V nello slot AGP di questa motherboard! Ciò potrebbe provocare danni permanenti! Per le informazioni relative alla tensione della scheda AGP, si prega di contattare il fornitore della scheda AGP.
Slot AMR: Lo slot AMR permette di inserire una scheda ASRock MR (opzionale) con funzionalità Modem v.92 Modem.
Installare una scheda di espansione
Step 1. Prima d'installare la scheda di espansione, assicurarsi che l'alimentazione sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l'installazione, si prega di leggere la documentazione della scheda di espansione e di effettuare le necessarie impostazioni del hardware.
Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano le viti.
Step 3. Allineare il connettore della scheda con lo slot e premere con decisione finché la scheda è completamente inserita nello slot.
Step 4. Agganciare la scheda allo chassis con le viti.
2.5 Setup dei Jumpers
L'illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su questi pin.
Jumper
PS2_USB_PWR1
(vedi p.2 Nr. 1)
Settaggio del Jumper
Descrizione
Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e abilitare PS/2 o USB wake up events.
Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore.
JR1(vedi p.2 Nr. 23)
JL1(vedi p.2 Nr. 23)
Nota: Se i jumper JL1 e JR1 sono chiusi, funzionano sia i connettori audio frontali che posteriori.
Resettare la CMOS
(CLRCMOS0, jumper a 2 pin)
(vedi p.2 Nr. 17)
jumper a 2 pin
Nota: CLRCMOS0 permette si azzerare i dati nella CMOS. I dati della CMOS includono informazioni sull'impostazione del sistema come password di sistema, data, ora e parametri d'impostazione del sistema. Per azzerare e ripristinare i parametri di sistema all'impostazione predefinita, spegnere il computer e scollegare il cavo d'alimentazione: utilizzare un cappuccio jumper per cortocircuitare i 2 pin su CLRCMOS0 per 5 secondi.
2.6 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L'installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 19)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 9)
Connettore IDE secondario (nero)
(39-pin IDE2, vedi p.2 Nr. 8)
Connettore blu alla schedamadre
Connettore nero all'hard disk drive
Cavo ATA 66/100 a 80 pin
Nota: Se utilizzate un solo dispositivo IDE su questa scheda madre, imposta tale dispositivo come “Master”. Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli. Inoltre, per ottimizzare compatibilità e prestazioni, connettete l’hard disk al connettore primario IDE (IDE1, blu) e il CD-ROM al connettore IDE secondario (IDE2, nero).
Connettori Serial ATA
(SATA1: vedi p.2 Nr. 12)
(SATA2: vedi p.2 Nr. 11)
SATA2
SATA1
Questi due connettori Serial ATA
(SATA) supportano cavi dati SATA per dispositivi di immagazzinamento interni.
ATA (SATA) supportano cavi SATA per dispositivi di memoria interni. L'interfaccia SATA attuale permette velocità di trasferimento dati fino a 1.5 Gb/s.
Cavi dati Serial ATA (SATA)
(Opzionale)
Entrambe le estremità del cavo dati SATA possono collegarsi all'hard disk SATA o al connettore SATA sulla scheda madre.
Cavo d'alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere all'ailmentazione
dei dischi SATA
Connettere al gruppo di alimentazione
Collegare l'estremità nera de cavo di alimentazione SATA al connettore di alimentazione del drive. Poi connettete l'estremità bianca del cavo di alimentazione SATA al connettore power dell'alimentatore.
USB 2.0 Header
(9-pin USB67)
(vedi p.2 Nr. 18)
ASRock I/O Plus™ è fornita di 6 porte USB 2.0 già integrate sul pannello posteriore. Se le porte USB sul pannello posteriore non sono sufficienti, questo USB 2.0 Header (USB67) fornisce 2 porte USB 2.0 aggiuntive.
Collettore USB 2.0
condiviso
(9-pin USB4_5)
(vedi p.2 Nr. 29)
Questo collettore USB4_5 è condiviso con le porte USB 2.0 4 e 5 su ASRock I/O Plus™. Quando si utilizzano le porte USB del pannello frontale, attaccando il cavo USB pannello frontale a questo collettore (USB4_5), le porte 4 e 5 su ASRock I/O Plus™ non saranno in grado di funzionare.
Connettore modulo
infrarossi
(5-pin IR1)
(vedi p.2 Nr. 16)
Questo connettore supporta una wireless opzionale che trasmette e riceve moduli infrarossi.
Connettori audio interni
Permettono di ricevere input stereo audio da fonti di suono come CD-ROM, DVD-ROM, TV tuner, o schede MPEG.
Connettore AC'97 audio sul pannello frontale
(8-pin AUDIO1)
(vedi p.2 Nr. 22)
È un'interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.
Connettore del panello frontale
(9-pin PANEL1)
(vedi p.2 Nr. 14)
- +5VA viene utilizzato solo per alimentazione audio. Non collegarlo ad altre fonti di alimentazione, ad esempio USB.
- Il pannello anteriore audio HD (Azalia) e quello AC'97 dispongono di una differente definizione pin. Un collegamento non adeguato del pannello anteriore audio e del suo connettore potrebbe causare danni permanenti a questa scheda madre.
Questo connettore accoglie diverse funzioni del pannello frontale.
Collettore casse telaio
(4-pin SPEAKER1)
(vedi p.2 Nr. 15)
Collegare le casse del telaio a questo collettore.
Connettore ventolina telaio
(3-pin CHA_FAN1)
(vedi p.2 Nr. 13)
Collegare il cavo della ventolina telaio a questo connettore e far combaciare il filo nero al pin terra.
Connettore ventolina CPU
(4-pin CPU_FAN1)
(vedi p.2 Nr. 6)
Collegare il cavo della ventolina CPU a questo connettore e far combaciare il filo nero al pin terra.
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Collettore alimentazione ATX
(20-pin ATXPWR1)
(vedi p.2 Nr. 3)
Collegare la sorgente d'alimentazione ATX a questo collettore.
Connettore ATX 12V
(4-pin ATX12V1)
(vedi p.2 Nr. 2)
È necessario collegare una alimentazione con spinotto da 12V ATX a questo connettore in modo che possa fornire energia sufficiente. In caso contrario l'unità non si avvia.
Collettore porta COM
(9-pin COM1)
(voir p.2 Nr. 20)
Questo collettore porta COM è utilizzato per supportare il modulo porta COM.
2.7 Installazione di Hard Disk ATA Seriali (SATA)
Questa scheda madre adotta il Chipset South bridge Intel® ICH5 che supporta dischi rigidi Serial ATA (SATA). Potete installare hard disk SATA su questa scheda madre per dispositivi di immagazzinamento interni. Questa sezione illustra come installare hard disk SATA.
1° PASSO: Installare gli Hard Disk SATA negli spazi per le unità disco del telaio.
2° PASSO: Collegare il cavo d'alimentazione SATA al disco rigido SATA.
3° PASSO: Collegare una estremità del cavo dati SATA al connettore SATA principale della scheda madre (SATA1).
4° PASSO: Collegare l'atra estremità del cavo dati SATA al disco rigido SATA principale. Se si vuole installare solamente un disco rigido SATA, la procedura d'installazione è completata con questa fase. Se si vogliono installare due dischi rigidi SATA, continuare con le fasi successive.
5° PASSO: Collegare il cavo d'alimentazione SATA al disco rigido SATA.
6° PASSO: Collegare una estremità del secondo cavo dati SATA al connettore SATA secondario della scheda madre (SATA2).
7° PASSO: Collegare l'atra estremità del cavo dati SATA al disco rigido SATA secondario.
Prima di installare il sistema operativo sul disco rigido SATA, è necessario controllare nella configurazione del BIOS che la configurazione della modalità operativa dell'IDE su scheda sia corretta in relazione alle condizioni del proprio sistema. Per i dettagli sulla scongiurazione, fare riferimento alle istruzioni di pagina 29 del "Manuale dell'utente" contenuto nel CD di supporto.
2.8 Guida installazione del driver
Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell'unità ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l'installazione dei driver necessari, procedere in base ad un ordine dall'alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.
2.9 Tecnologia di Untied Overclocking
La presente scheda madre supporta la tecnologia Untied Overclocking, ovvero durante l'overclocking, FSB dispone di un margine superiore grazie ad un bus AGP/PCI fisso. Si può impostare l'opzione "CPU Host Frequency" dell'impostazione BIOS su [Auto] per far apparire la frequenza CPU attuale nella seguente voce. Quindi, FSB della CPU è svincolato durante l'overclocking, ma il bus AGP/PCI si trova in modo fisso affinché FSB possa funzionare in un ambiente di overclocking più stabile.
Fare riferimento all'avviso di pagina 54 per i possibili rischi dell'overclocking prima di applicare la tecnologia Untied Overclocking Technology.
3. Informazioni sul BIOS
La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi
4. Software di supporto e informazioni su CD
Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 98 SE / ME / 2000 / XP. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda.
Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.
