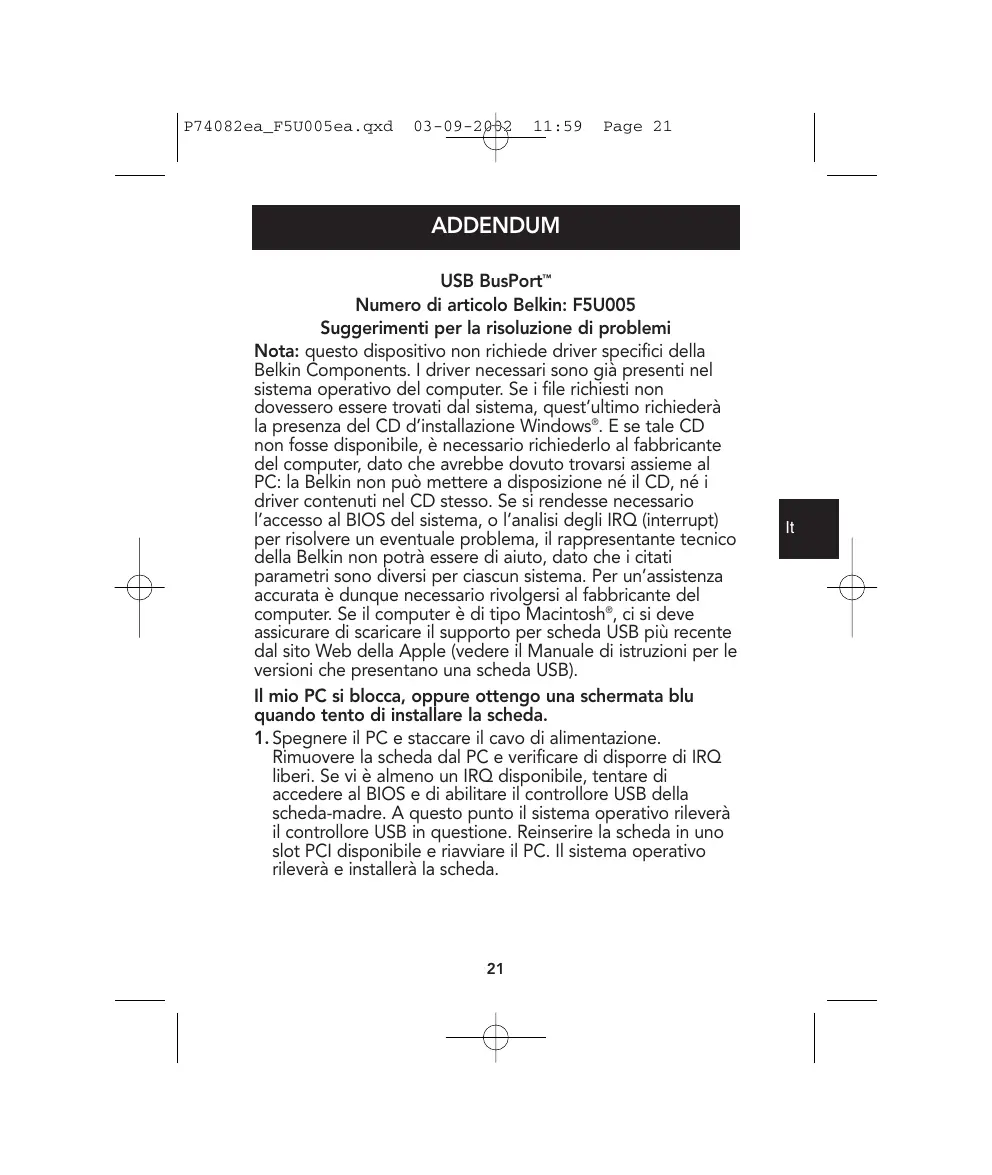

P74082ea_F5U005ea.qxd 03-09-2002 11:59 Page 21 ADDENDUM USB BusPort™ Numero di articolo Belkin: F5U005 Suggerimenti per la risoluzione di problemi Nota: questo dispositivo non richiede driver specifici della Belkin Components. I driver necessari sono già presenti nel sistema operativo del computer. Se i file richiesti non dovessero essere trovati dal sistema, quest’ultimo richiederà la presenza del CD d’installazione Windows®. E se tale CD non fosse disponibile, è necessario richiederlo al fabbricante del computer, dato che avrebbe dovuto trovarsi assieme al PC: la Belkin non può mettere a disposizione né il CD, né i driver contenuti nel CD stesso. Se si rendesse necessario l’accesso al BIOS del sistema, o l’analisi degli IRQ (interrupt) per risolvere un eventuale problema, il rappresentante tecnico della Belkin non potrà essere di aiuto, dato che i citati parametri sono diversi per ciascun sistema. Per un’assistenza accurata è dunque necessario rivolgersi al fabbricante del computer. Se il computer è di tipo Macintosh®, ci si deve assicurare di scaricare il supporto per scheda USB più recente dal sito Web della Apple (vedere il Manuale di istruzioni per le versioni che presentano una scheda USB). Il mio PC si blocca, oppure ottengo una schermata blu quando tento di installare la scheda.

1. Spegnere il PC e staccare il cavo di alimentazione.

Rimuovere la scheda dal PC e verificare di disporre di IRQ liberi. Se vi è almeno un IRQ disponibile, tentare di accedere al BIOS e di abilitare il controllore USB della scheda-madre. A questo punto il sistema operativo rileverà il controllore USB in questione. Reinserire la scheda in uno slot PCI disponibile e riavviare il PC. Il sistema operativo rileverà e installerà la scheda.

2. Nel caso che il controllore della scheda madre sià già stato

abilitato, tentare di accedere al BIOS per disabilitarlo e/o spostare la scheda in un diverso slot PCI. Nel caso che il problema persista, rivolgersi al Servizio tecnico della Belkin. In che modo verificare di disporre di almeno un IRQ libero.

a). Effettuare un clic destro su "My Computer" (il mio computer) e quindi un clic su "Properties" (proprietà). b). Assicurarsi di aver selezionato "View Devices by Type" (visualizzare le unità a seconda del loro tipo) ed effettuare un doppio clic su "Computer" in cima all’elenco. c). Assicurarsi di sistemare il punto nel commando a forma di manopola accanto a "Interrupt request (IRQ)" (richieste di interrupt). Viene visualizzato un elenco di predisposizioni che vanno da 0 a 15. Se tutti I numeri compaiono nell’elenco, questo significa che tutti gli IRQ sono utilizzati. Nel caso che un numero sia assente, allora tale specifico IRQ è libero.

a). Effettuare un clic destro su "My Computer" (il mio computer) e quindi un clic su "Properties" (proprietà). b). Clic sul riquadro "Hardware" (materiale) e selezionare quindi "Device Manager" (gestione delle unità). Clic su "View resources by type" (visualizzare le risorse a seconda del loro tipo) e clic sul segno (+) accanto a "Interrupt requests (IRQ)" (richieste di interrupt). Viene visualizzato un elenco di predisposizioni che vanno da 0 a 15. Se tutti I numeri compaiono nell’elenco, questo significa che tutti gli IRQ sono utilizzati. Nel caso che un numero sia assente, allora tale specifico IRQ è libero.

P74082ea_F5U005ea.qxd 03-09-2002 11:59 Page 23 L’interfaccia del controllore principale dell’ Opti822C861 da PCI a USB viene installata in modo appropriato nel Device Manager (gestione delle unità), ma non funziona niente quando viene inserita la scheda.

1. Vi sono due tipi di interfacce con le quali un’unità USB può

operare: l’interfaccia del controllore principale universale (UHCI) e l’interfaccia del controllore principale aperto (OHCI). Alcune unità USB funzionano con entrambe le interfacce. È necessario trovare il tipo di interfaccia che funzionerà con il dispositivo in questione. Se questo supporta unicamente un’interfaccia del controllore principale universale (UHCI), può non funzionare con la scheda Belkin, che utilizza un’interfaccia del controllore principale aperto (OHCI).

2. Se il dispositivo funziona con un’interfaccia del controllore

principale aperto (OHCI), ma non quando viene inserita la scheda, rimuovere per prima cosa l’elemento Belkin dal Device Manager (gestione delle unità) e tentare quindi di spostare la scheda in uno slot PCI diverso. Se il problema persiste, richiedere l’aiuto del Servizio tecnico della Belkin. Quando la procedura d’installazione richiede il CD di Windows, inserisco tale CD nel lettore, ma ricevo un messaggio che dice: "unable to find file" (file introvabile). La finestra che visualizza il messaggio "unable to find file" (file introvabile) presenta pure un campo (sul fondo della finestra) con l’indicazione "Copy files from" (copia dei file a partire da). Assicurarsi di specificare il percorso corretto (ad esempio "D:\Win98" dove "D:" sta per la lettera di identificazione del lettore CD-ROM). Può essere diverso se la lettera del lettore CD-ROM non è la "D:"; in tal caso immettere la lettera appropriata del lettore CD-ROM. Se si sta utilizzando Windows ME, correggere il "98" in "9x" e, nel caso di Windows 2000/XP, modificarlo in "I386".

P74082ea_F5U005ea.qxd 03-09-2002 11:59 Page 24 La scheda non viene rilevata dal mio Macintosh e dispongo già del più recente supporto per schede USB del mio sistema operativo. Assicurarsi che gli slot PCI siano conformi alle esigenze della scheda PCI Belkin USB, versione 2.1 o superiore. Se non si è certi della versione degli slot PCI della scheda-madre, riferirsi al Manuale dell’utente o mettersi in contatto con il fabbricante del computer.
