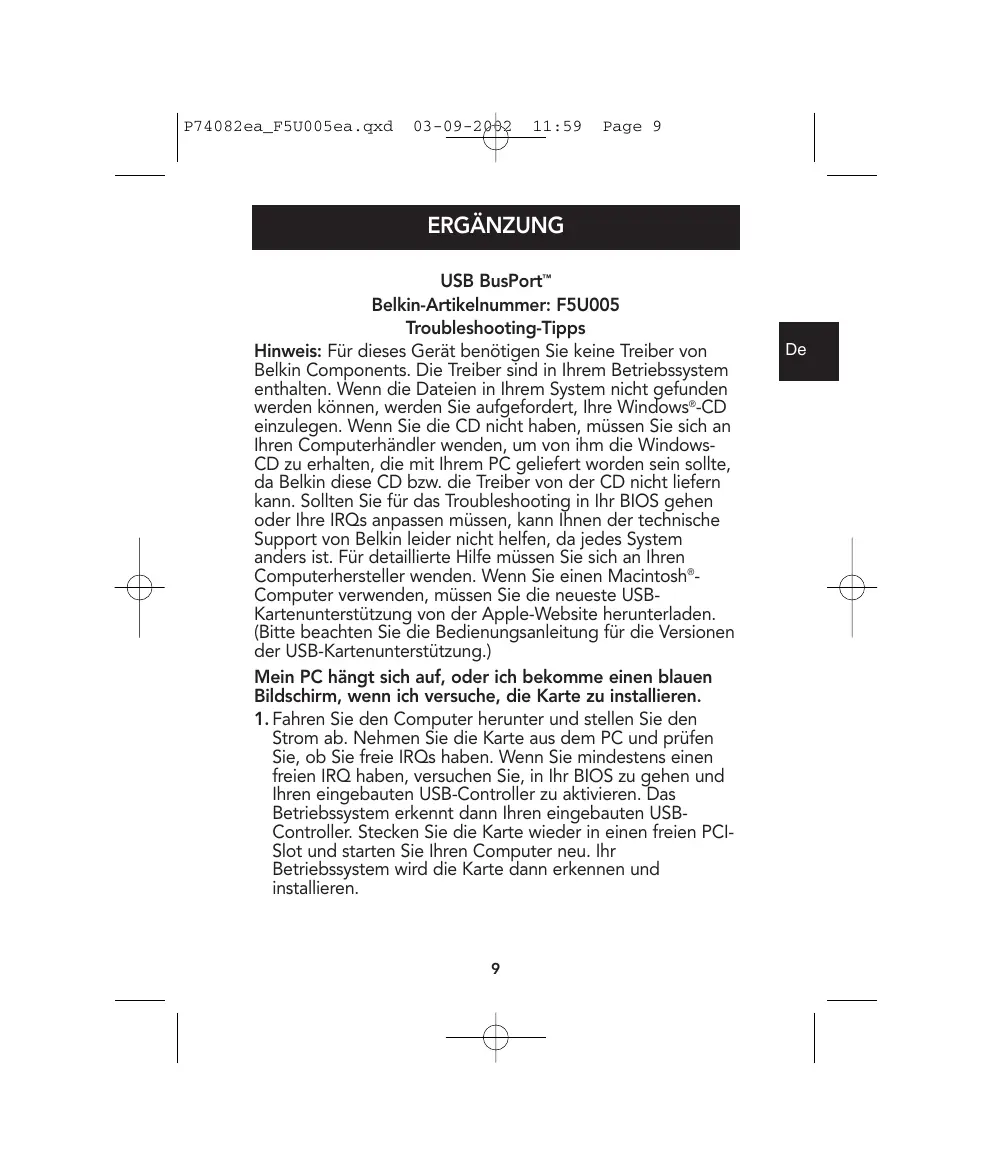

P74082ea_F5U005ea.qxd 03-09-2002 11:59 Page 9 ERGÄNZUNG USB BusPort™ Belkin-Artikelnummer: F5U005 Troubleshooting-Tipps Hinweis: Für dieses Gerät benötigen Sie keine Treiber von Belkin Components. Die Treiber sind in Ihrem Betriebssystem enthalten. Wenn die Dateien in Ihrem System nicht gefunden werden können, werden Sie aufgefordert, Ihre Windows®-CD einzulegen. Wenn Sie die CD nicht haben, müssen Sie sich an Ihren Computerhändler wenden, um von ihm die WindowsCD zu erhalten, die mit Ihrem PC geliefert worden sein sollte, da Belkin diese CD bzw. die Treiber von der CD nicht liefern kann. Sollten Sie für das Troubleshooting in Ihr BIOS gehen oder Ihre IRQs anpassen müssen, kann Ihnen der technische Support von Belkin leider nicht helfen, da jedes System anders ist. Für detaillierte Hilfe müssen Sie sich an Ihren Computerhersteller wenden. Wenn Sie einen Macintosh®Computer verwenden, müssen Sie die neueste USBKartenunterstützung von der Apple-Website herunterladen. (Bitte beachten Sie die Bedienungsanleitung für die Versionen der USB-Kartenunterstützung.) Mein PC hängt sich auf, oder ich bekomme einen blauen Bildschirm, wenn ich versuche, die Karte zu installieren.

1. Fahren Sie den Computer herunter und stellen Sie den

Strom ab. Nehmen Sie die Karte aus dem PC und prüfen Sie, ob Sie freie IRQs haben. Wenn Sie mindestens einen freien IRQ haben, versuchen Sie, in Ihr BIOS zu gehen und Ihren eingebauten USB-Controller zu aktivieren. Das Betriebssystem erkennt dann Ihren eingebauten USBController. Stecken Sie die Karte wieder in einen freien PCISlot und starten Sie Ihren Computer neu. Ihr Betriebssystem wird die Karte dann erkennen und installieren.

2. Wenn Ihr eingebauter Controller bereits aktiviert ist,

versuchen Sie, in Ihr BIOS zu gehen, um Ihren eingebauten USB-Controller zu deaktivieren, und/oder stecken Sie die Karte in einen anderen PCI-Slot. Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich bitte an den technischen Support von Belkin. Nachsehen, ob freie IRQs vorhanden sind.

a). Klicken Sie mit der rechten Maustaste auf "My Computer" (Arbeitsplatz) und klicken Sie dann auf "Properties" (Eigenschaften). b). Klicken Sie auf "View Devices by Type" (Geräte-Manager) und doppelklicken Sie dann an der ersten Stelle in der Liste auf "Computer". c). Markieren Sie das Optionsfeld "Interrupt request (IRQ)" (Interrupt (IRQ)). Es wird eine Liste der Einstellungen von 0 bis 15 angezeigt. Wenn alle Nummern aufgelistet sind, bedeutet das, dass alle Ihre IRQs verwendet werden. Wenn eine der Nummern in der Liste fehlt, ist dieser IRQ frei.

a). Klicken Sie mit der rechten Maustaste auf "My Computer" (Arbeitsplatz) und klicken Sie dann auf "Properties" (Eigenschaften). b). Klicken Sie auf die Registerkarte "Hardware" und wählen Sie "Device Manager" (Geräte-Manager). Klicken Sie auf "View Resources by Type" (Ressourcen anzeigen) und klicken Sie dann auf das (+) neben "Interrupt request (IRQ)" (Interrupt (IRQ)). Es wird eine Liste der Einstellungen von 0 bis 15 angezeigt. Wenn alle Nummern aufgelistet sind, bedeutet das, dass alle Ihre

P74082ea_F5U005ea.qxd 03-09-2002 11:59 Page 11 IRQs verwendet werden. Wenn eine der Nummern in der Liste fehlt, ist dieser IRQ frei. Das Opti822C861 PCI to USB Open Host Controller Interface wird im Geräte-Manager richtig installiert, aber es funktioniert nichts, wenn die Karte angeschlossen wird.

1. USB-Geräte können mit zwei Schnittstellenarten verwendet

werden: Universal Host Controller Interface (UHCI) und Open Host Controller Interface (OHCI). Einige USB-Geräte funktionieren mit beiden Schnittstellen. Finden Sie heraus, mit welcher Schnittstellenart Ihr Gerät funktioniert. Wenn es nur ein Universal Host Controller Interface unterstützt, funktioniert es möglicherweise nicht mit der Karte von Belkin, die ein Open Host Controller Interface besitzt.

2. Wenn Ihr Gerät mit einem Open Host Controller Interface

funktioniert, jedoch nicht mit eingesteckter Karte, löschen Sie zuerst den Belkin-Eintrag aus dem Geräte-Manager und versuchen Sie dann, die Karte in einen anderen PCI-Slot zu stecken. Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich bitte an den technischen Support von Belkin. Wenn die Installation nach der Windows-CD fragt, lege ich die CD in mein CD-Laufwerk, aber ich erhalte eine Nachricht, dass die Datei nicht gefunden werden kann. In dem Nachrichtenbildschirm wird (am unteren Rand) auch ein Feld angezeigt, dass den Kopierpfad angibt. Achten Sie darauf, dass hier der richtige Pfad angegeben ist (d.h. "D:\Win98", wobei "D:" der Buchstabe Ihres CD-ROMLaufwerks ist). Wenn der Buchstabe für Ihr CD-ROM-Laufwerk nicht "D:" lautet, ändern Sie einfach den Laufwerksbuchstaben. Wenn Sie Windows ME benutzen, ändern Sie 98 in 9x, und für Windows 2000\XP ändern Sie es in I386.

P74082ea_F5U005ea.qxd 03-09-2002 11:59 Page 12 Die Karte wird von meinem Macintosh-Computer nicht erkannt, und ich verwende bereits die neueste USBKartenunterstützung für mein Betriebssystem. Vergewissern Sie sich, dass Ihre PCI-Slots die Anforderungen für die USB-PCI-Karte von Belkin, Version 2.1 oder höher, erfüllen. Wenn Sie nicht sicher sind, welche PCI-Slots sich auf Ihrem Motherboard befinden, sehen Sie in Ihrer Bedienungsanleitung nach oder wenden Sie sich an den Hersteller Ihres Computers.
