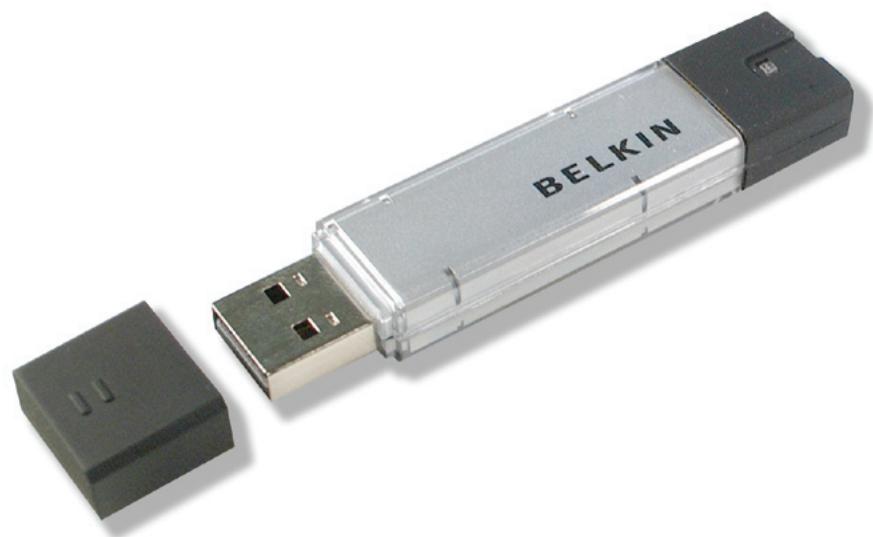

MANUALE UTENTE MÉMOIRE FLASH USB 2.0 #F5U126 BELKIN

Facile accesso ai dati;
permette di trasferire dati
da un computer all'alto.

3 ANNI DI GARANZIA

Capitolo 1. Introduzione
Capitolo 2. Requisiti del sistema
Capitolo 3. Guida ai componenti
Capitolo 4. Funzioni base
Capitolo 5. Tipo di partizione
Capitolo 6. Utilizzo del software (Belkin U-Storage)

sulla piattaforma Windows

Capitolo 7. Funzione di initiazizzazione
Capitolo 8. Recupero del disco
Capitolo 9. Problemi conosciuti
Capitolo 10. Scarico di responsabilità
Capitolo 11. Informazioni sui marchi

Pagina 3
Pagina 4
Pagina 5
Pagina 6-8
Pagina 9-10
Pagina 11-22
Pagina 23-26
Pagina 27
Pagina 28-32
Pagina 33
Pagina 34

Grazie per aver acquistato il Flash Drive USB Belkin. Questo manuale spiega come utilizzato il software Belkin fornito con il dispositorio.

Indicazioni di sicurezza

Prima di utilizzato il Flash Drive USB e il software applicativo Belkin, seguire con cura leindicazioni di sicurezza. Accertarsi diutilizzato il software applicativo correttamente,in conformità alle procedure descritte in questa guida.

Avvertenza: Questo significo segnala la presenza di informazioni che, se ignorate o seguite in maniera errata, possono comportare gravi lesioni o danni al prodotto.

Avverenza

• Non tentare di smontare o modificare nessuna parte del prodotto che non sia descritta inQLsta guida.
• Evitare che il prodotto venga aicontatto con acqua o altri liquidi. Qualora l'accua o altre liquidi dovessero penetrare nel dispositorio, scollegare immediamente il dispositorio dal computer. L'utilizzo del dispositorio in quello caso cui quod si racciano un incendio o una scossa elettrica. Rivolgersi al distributore o al più vicino centro di assistenza.
• Non scollegare o collegare il dispositivo con le mani umide. Pericolo di scossa elettrica.
• Non collocare il dispositivo vicino a una fonte di calore o esporlo alle fiamme o al calore diretto.
• Mai collocare il dispositivo vicino ad attrezzature che generano forti campi elettromagnetici. L'esposizione a forti campi magnetici cui poe causare anomalie di funzionamento o danneggiare i dati.

Per un correto funzionamento del dispositivo, è necessario soddisfare alcuni specifici requisiti hardware e software.

• Modellidicomputer

• PC compatible IBM/AT, Power Macintosh, PowerBook, iMAC or iBook

• OS

• Sistemii Operativi Windows 98 Second Edition, Windows Millennium Edition (Windows ME), Windows 2000, Windows XP, Linux 2.4 o successive, Mac OS 9.0 o successive

• Interfaccia

-USB

• Spazio libero su disco fisso, almeno 3 MB

• Nella configurazione predefinita, Windows 98 SE non supporta i driver di memoria di massa. E' necessario installare il driver fornito con il prodotto (driver per Windows 98/SE).

• Il disposizione è compatibile con la maggior parte dei sistemi operativi. Per eseguire il software applicativo fornito con il prodotto ("Belkin U-Storage"), installare il driver CLLc:cando sul dato "Tools" (Strumenti) nel menu "Driver & Tools Installation" (Installazione driver e strumenti). A quello punto, il software applicativo ("Belkin U-Storage") è pronto a funzionare correttamente.

• II software applicativo ("Belkin U-Storage") funzione SOLTANTO con i sistemi operativi Microsoft Windows.

• Tuttavia, le funzioni base del Flash Drive USB Belkin possono essere supportateanche da tutti i sistemi operativi elencati in precedenza.

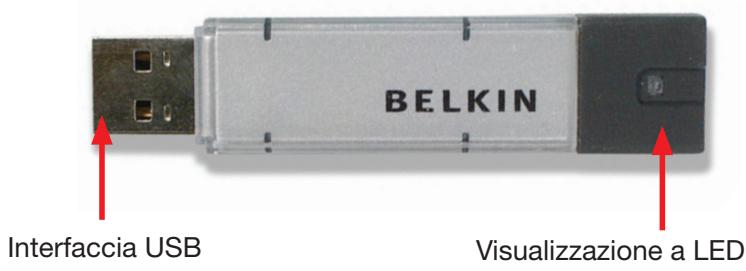

Interfaccia USB:

• L'interfaccia sicollege alla porta USB del computer.

Visualizzazione a LED:

• I LED visualizzato lo stato del dispositivo. Quando il dispositivo è in funzione, il LED si accende.

1. Plug and Play

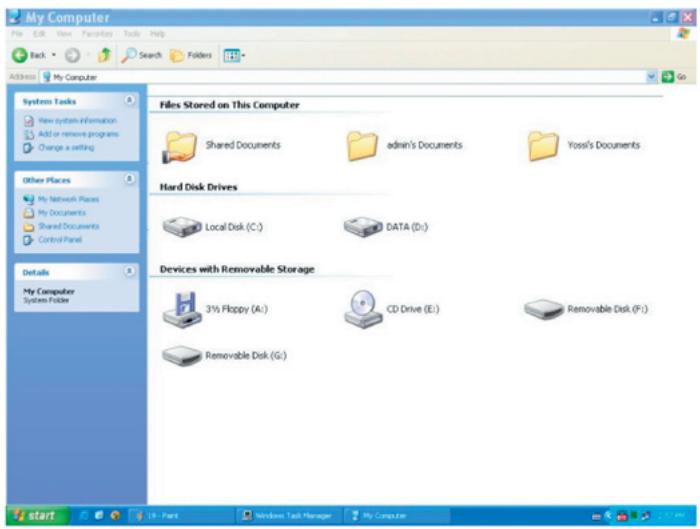

Non appena si collega il dispositivo alla porta USB del computer, nella finestra di gestione dei file compare un'icona "Removable Disk" (Disco estraibile). Nei sistemi Macintosh, collegando il Flash Drive USB Belkin alla porta USB nel desktop compare l'icona del disco.

Nei sistemi operativi Linux, il dispositivo può essere montato seguito queste istruzioni.

• Eseguire cd /etc/sysconfig/ (cat /etc/sysconfig/hwconf | more)
• Controllare le informazioni del disposito in hwconf_, annotare il punto di collocazione.
• Creare una directory in /mnt (ex: mkdir /mnt/usbHD)
• Quindi, eseguire mount /dev/sda1 /mnt/usbHD (se il punto di collocazione era .dev/sda)

2. Lettura e scrittura

I file possono essere recuperati o salvati nel dispositivo come si fa normalmente con un disco fisso. Il processo dilettura/scrittura del dispositivo avviene come per l'hard disk.

3. Switch di protezione alla scrittura

Portando lo switch di protezione dalla scrittura in posizione "ON" non sare più possibile scrivere altri file o dati nel dispositorio. I file e i dati presenti nel dispositorio potranno comunque essere visualizzati e letti. Lo switch "di protezione scrittura" siould attivareanche sanza scollegare il dispositorio. A causa dei limiti delsysteme operativo Linux, lo switch di protezione dalla scrittura non funziona in modalità online.

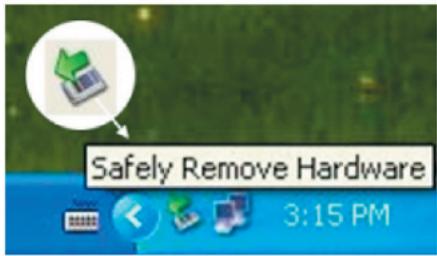

4. Scollegamento

Il disposivo più essere scollegato una volta terminate le operazioni previste. Tuttavia in Windows ME e Windows 2000 è necessario seguire le procedure di scollegamento protetto. Nell'area di notifica del computer viene visualizzata un'icona di scollegamento protetto.

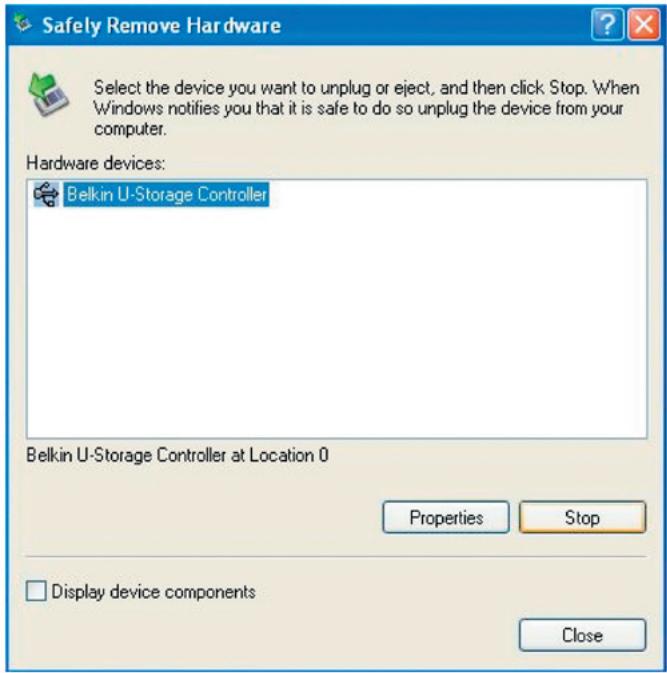

Facendo doppio clic sull'icona "scollegamento protetto"; si attiva la finestra "Unplug or Eject Hardware" (Scollega o espelli hardware). Si può scegliere il dispositiivo da scollegare e cliccare sul pulsante [Stop]. Una volta eseguite queste operazioni, il dispositiivo può essere scollegato alla porta USB del computer.

Avverenza:

Quando si desidera togliere il Flash Drive USB Belkin, accertarsi che il LED non sia lampeggiante. Se il LED lampeggia rapidamente, significa che è in corso uno scambio di dati tra il sistema operativo e il Flash Drive USB Belkin. Non estrarre alcora il Flash Drive USB Belkin. In caso contrario, si possono danneggiare i dati o il Flash Drive USB Belkin stesso.

Avverenza:

La mancata conformità alla procedura di scollegamento protetto nei sistemi Windows ME e Windows 2000 più comportare perdite di dati dovute a problematiche del "cache di scrittura".

Nei sistemi Macintosh è possibile trascinare l'icona del disco estràbile e metterla nel cestino, eseguendo in quello modo la funzione di "espulsione".

Nel sistema operativo Linux, seguire la procedura comandata di "scollegamento".

Nel caso del Flash Drive USB Belkin si può eseguire una partizione in tre tipi di disco. In esta guida utilizzeremo i seguenti termini,

1. Area pubblica

Si tratta di un'area in cui l'utente e chiunque altro può svolgere qualsiasi funzione base, come descririto nel paragrafo "Funzioni base".

2. Area protetta

Quest'area non può essere visualizzata perché il software applicativo. Una volta eseguito il "Log in" nel software applicativo, la visualizzazione passa da "Public Area" (Area pubblica) a "Security Area" (Area protetta). Una volta eseguita correttamente la commutazione, è possibile eseguire qualsiasi funzione descririta nel paragrafo "Funzioni base".

• In uno stesso momento, in uno stesso numero di disco di unità logica (drive) si può visualizzare soltanto l"“Area pubblica” o l"“Area protetta”.

Nel Flash Drive USB Belkin, si più scegliere tra le seguenti combinazioni di partizione:

1. Area pubblica singola

Rende tutte l'area del dispositivo accesibile a chiunque

2. Area protetta

Divide l'area del dispositivo in due partizioni dello stesso drive, creando un'area pubblica e un'area protetta. Chiunque può accederere all'area pubblica. All'area protetta siouldo accederere "solo" con una password.

3. Area pubblica e area protetta

L'area del dispositivo viene suddivisa in tre partizioni in due drive, che prevedono area pubblica e area protetta nel drive1 e area pubblica nel drive2. E' possibile accedere a queste partizioniattraverso il driver drive-multiplo. Lo stato della partizione è illustrato nella segunte figura. Le partizioni nel drive 1 funzionano come descririto al punto 2. La partizione nel drive 2 funziona come descririto al punto 1.

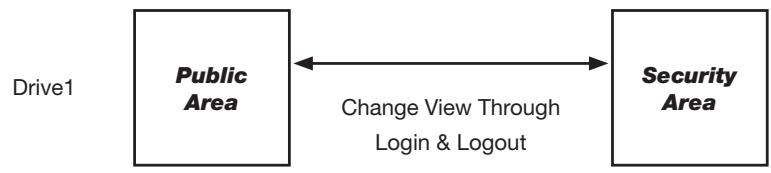

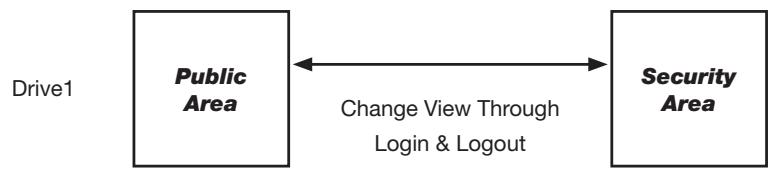

Questa figura illustra in dettaglio il funzionamento del drive singolo.

Questa figura illustra in dettaglio il funzionamento dei drive multipli.

Tipo di funzione	Protezione	Password	Numero unità logica disco	Lettere disco nelsystema operativo
1. Soltanto area pubblica	No	No	1 (Drive1)	1
2. Area protetta	Si	Si	1 (Drive1)	1
3. Area pubblica più area protetta	Si	Si	2 (Drive1 e 2)	2

Nella tabella sono descritte le funzioni dei tre tipi di partizione.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

Installazione/disinstallazione del software applicativo (Belkin U-Storage):

Installazione del software:

Per installare il software applicativo nelsystema operativo Windows, è necessario prima registrarsi come amministratore, quando installare il software applicativo.

Precauzioni rispetto all'interfaccia USB

• Per installare il software applicativo è necessario collegare il dispositivo alla porta USB del computer.
• Se il dispositorio non viene collegato alla porta USB e il software applicativo viene comunique installato in Microsoft Windows XP, il driver Belkin 98/SE devesse installment di nuovo nel momento in cui viene collegato il dispositorio.
• In Windows 98 SE e Win Me, il Flash Drive USB Belkin deve essere scollegato e collegato di nuovo after aver installato il driver.

1 Inserire il CD "Driver & Tools" nel drive del CD-ROM nel computer, viene visualizzato il menu "Driver & Tools" Installation (Installatione driver e strumenti).
2 Con il tasto sinistro del mouseciescare su "Tools" (Strumenti).
3 Per procedere, seguire le istruzioni a video.

Disinstallazione del software:

Per eliminare il software installato, si vuociescare sul menu di Windows [Start] e selezionare [Setting] (Impostazioni), [Control Panel] (Pannello di controlo) e [Add/Remove Programs] (Aggiungi/Rimuovi programmi). Il software applicativo si vuo disinstallare ancche cliccando sul menu [Start] e selezionando [Programs] (Programmi), [Belkin U-Storage], [Uninstall Belkin U-Storage].

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

Nota:

• Il "Driver for Windows 98/SE" è necessario per eseguire l'installazione, quando il dispositivo viene collegato al PC atraverso la porta USB per la prima volta, nel caso l'operazione venga eseguita nelsystema Windows 98/98SE. Successivement non sare più necessario installare il drive.
• Non annullare l'installazione durante la procedura. Se l'installazione non viene completata, il Flash Drive USB Belkin potrebbe non funzionare correttamente.
• Leggere il paragrafo "Rilevazione e risoluzione anomalie" se l'installazione si cancella da sola durante la procedura, se l'installazione non si è svolta come descritto o se si ritiene che il driver non sua stato installato correttamente.

Installazione del driver USB:

Per alcuni sistemi Windows, gli utenti dovrebbero registrarsi come Amministratore prima di procedere con l'installazione. Una volta inserito il Flash Drive USB Belkin nel computer, in Windows ME/2000/XP, il sistema operativocca il driver corretto oppure compare la finestra di dialogo "Add New Hardware Wizard" (Installatione guidata nuovo hardware). In Windows 98/98SE, i driver si possono installare manually, è sufficiente insertire il CD "Driver & Tools" nel drive del CD-ROM del computer e cliccare su "Driver for Windows 98/SE " quando viene visualizzato il menu di installatione "Driver & Tools".Seguire le istruzioni per eseguire l'installazione del driver.

Durante la procedura di installatione, se viene visualizzato un messaggio che avverte che non è stata trovata la firma digitale ("Digital Signature Not Found"), è sufficienteciescare sul pulsante [Yes] nella finestra in questione.

Utilizzo del programma "Belkin U-Storage" per la primaolta:

Avverenza:

Il programma "Belkin U-Storage"ouldistore soltanto unFlash Drive USB Belkin alla volta. Se non si desiderautilizzare le funzioni del "Belkin U-Storage",come [Resize] (Ridimensiona), [Change Password] (Modifica password),o [Log In],e via dicendo,si possono insertireanche più di due Flash Drive USB Belkin. Se si desiderautilizzarele funzioni delprogramma, è necessario eliminare tutti gli altri Flash Drive USB Belkin. Altrimenti il programma "Belkin U-Storage" potrebbe non funzionare correttamente o persino causare una perdita di dati.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

Dopo aver installato correttamente il software e i driver, appara automaticamente l'icona "Belkin U-Storage" (sotto forma di lucchetto) nell'area di notifica.

La visualizzazione dipende dallo stato del dispositivo.

• Per visualizzare il menu di selezione, si può usare il pulsante destro del mouse come indicate nelle immagini seguenti. Quindi, si possono selezionare le funzioni desiderate.

• Oppure si può fare doppio clice sull'icona nella finestra di notifica. Compare la finestra di gestione del software "Belkin U-Storage":

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

Nella configurazione predefinita, il dispositivo non è protetto. Quindi la funzione "Resize" (Ridimensiona) è attiva quando il software viene lanciato per la primaolta.

Ridimensionamento del Flash Drive USB Belkin:

Come descripto nel paragrafo relativo al "Tipodi partizione", è possibile "ridimensionare" il Flash Drive USB Belkin.

Avertenza

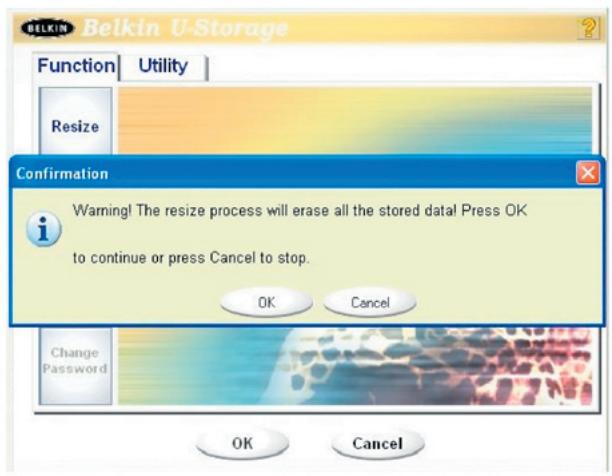

Con il dato "Resize" (Ridimensiona) verranno cancellati tutti i dati o file esistenti nel Flash Drive USB Belkin. Quest'azione non è reversible, è pertanto necessario eseguire una copia di backup di tutti i file o dati importanti. Inoltre, chiudere tutti i programmi attivi e Windows dallo schermo del computer.

1. Cliccare il pulsante [Resize] (Ridimensiona) nella finestra di gestione del programma "Belkin U-Storage". Viene visualizzata la segunte finestra "Resize Partition" (Ridimensiona partizione).

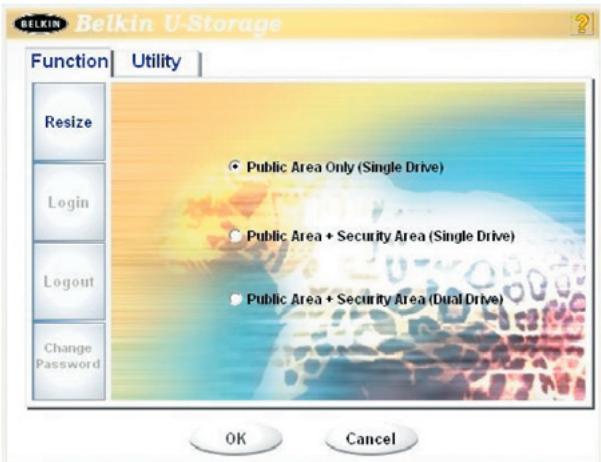

1. Selezionare il tipo di partizione desiderato.
2. Se si selezione "Public Area Only (Single Drive)", successivementciesliccare il pulsante [OK]. Compare la finestra di "Conferma". Accertarsi di aver già eseguito una copia di backup di tutti i file o dati importanti.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

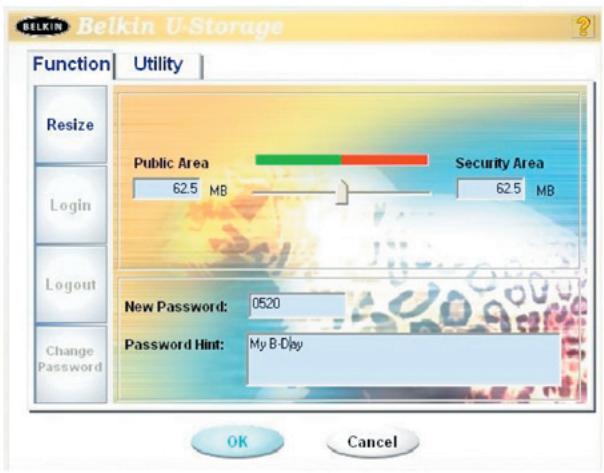

1. Se si selezione l'opzione "Public Area + Security Area (Single Drive)", compare la seguite finestra "Security Area". Per impostare le dimensioni dell"area pubblica" e dell"area protetta" si può trascinarre la barra di scorrimento al centro della finestra. Oppure si possono digitare le dimensioni desiderate per ciascuna Zona nella finestra "Size" (Dimensioni). La password per accedere all'area protetta siouldo impostare nella finestra "New Password" (Nuova password). La password cuiè assere al massimo di 8 caratteri. Il suggerimento per ricordare la nuova password siouldo digitare nella finestra "Password Hint". Questo suggerimento sare visualizzato quando siciescherà sul pulsante [Hint] (Suggerimento) nella finestra "Unlock Protect" (Sblocca proteze). Il suggerimento cuiè assere al massimo di 32 caratteri. Terminate le impostazioni, ciclocare il pulsante [OK]. Compare la finestra di "Conferma". Accertarsi di aver più eseguito una copia di backup di tutti i file o dati importanti.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

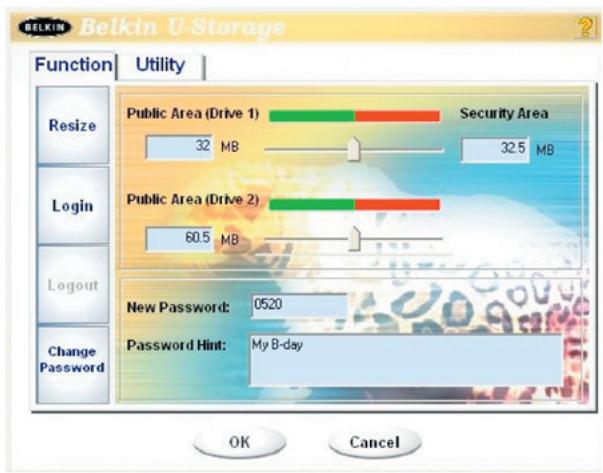

1. Se si selezione l'opzione "Public Area + Security Area (Dual Drive)", compare la seguente finestra "Public Area(Drive1)/Security Area". Per impostare le dimensioni di ciascuna area si può trascinarre la barra di scorrimento nella finestra. Impostare prima le dimensioni di "Public Area (Drive2)". Le dimensioni minime per ciascuna area sono di 1 MB. Le dimensioni massime del "Public Area (Drive2)" sono pari ad 1/4 delle dimensioni totali. Una volta impostate le dimensioni di "Public Area (Drive2)", la barra di scorrimento di "Public Area (Drive1)" e "Security Area" saranno automaticamente impostate al centro. Oppure si possono digitare le dimensioni desiderate per ciascuna Zona nella finestra "Size" (Dimensioni). La password per accedere all'area protetta si cui impostare nella finestra "New Password" (Nuova password). La password cui è essere al massimo di 8 caratteri. Il suggerimento per ricordare la nuova password si cui digiture nella finestra "Password Hint". Questo suggerimento sareva visualizzato quando siCLScherà sul pulsante [Hint] (Suggerimento) nella finestra "Unlock Protect" (Sblocca protezione). Il suggerimento cui è essere al massimo di 32 caratteri. Terminate le impostazioni, ciclocare il pulsante [OK]. Compare la finestra di "Conferma". Accertarsi di aver più eseguito una copia di backup di tutti i file o dati importanti.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

1. Una volta impostate le dimensioni, compare il seguente messaggio.

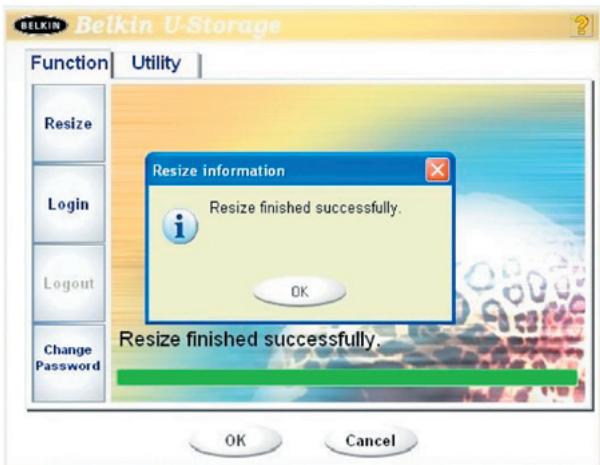

1. Terminata la procedura di impostazione delle dimensioni "Resize", il programma "Setup.exe" (esattamente come per "Tools.exe" nel CD "Driver & Tools") verrà copiato automaticamente in "Public Area (Drive1)". Questo programma è rimovibile, tuttavia è necessario quando si insertisce il proprio dispositivo in un computer diverso. Serve ad installare il software "Belkin U-Storage" nel computer sul quale si desidera lavorare.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

Accesso all'area protetta:

Se la partizione del dispositivo è protetta, per accedervi si può eseguire la segunte funzione di "Login".

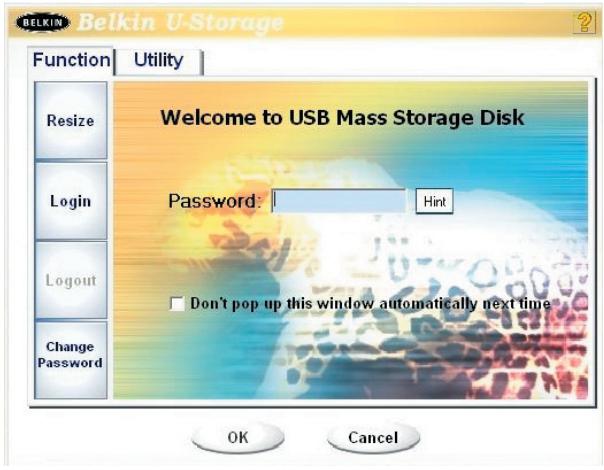

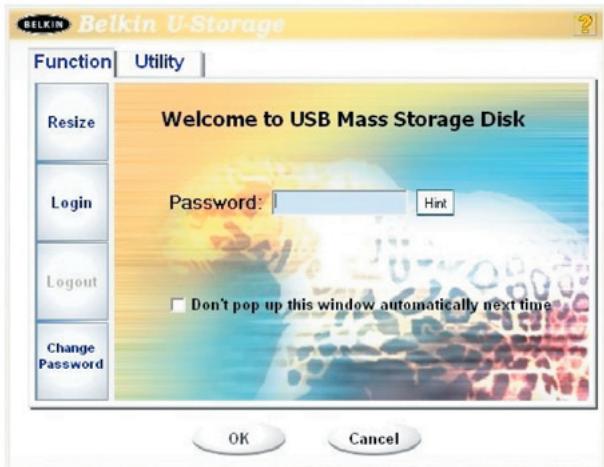

1. Fare doppio cigl nell'icona "Belkin U-Storage" nella finestra di notifica, oppure cliccare il pulsante [Login] nella finestra di gestione del programma "Belkin U-Storage". Compare la finestra di sblocco della protezione "Unlock Protect".

Avverenza:

Durante il collegamento e lo scollegamento dal disposativo, accertarsi ce non vi siano altre applicazioni, programmi, o documenti aperti. In caso contrario, i dati andranno perduti o danneggiati.

1. Digitare la password nella sezione "Password".

2. Il suggerimento per la password si può creare delle funzioni "Resize" (Ridimensiona) o "Change Password" (Modifica password). Una volta creato il suggerimento per la password,ciescare il pulsante [Hint] nella finestra "Unlock Protect" (Sblocca protezione) per evitare di dimiticare la password. In pochi secondi sare visualizzato il suggerimento.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

• Se viene digitata la password sbagliata, compare il seguente messaggio.

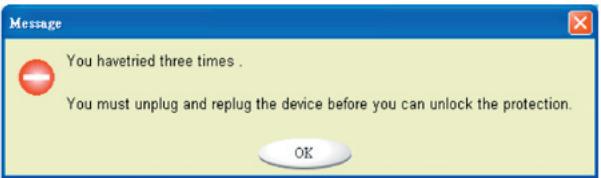

-Si possono eseguire tre tentativi di inserimento della password. Dopotre tentativi viene visualizzato il segunte messaggio. A quello punto, è necessario scollegare e ricollegare il dispositivo per eseguire le operazioni successive.

-Durante l'esecuzione delle operazioni di login e logout, accertarsi di chiudere tutti i programmi o documenti aperti nel dispositorio. Se sono in corso alcuni programmi applicativi o se vi sono documenti aperti, viene visualizzato il segmente messaggio.

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

In Windows 2000, persino se il "file manager" ha avuto accesso al dispositivo viene trattato come "occupato". Per esquire il login, è necessario chiudere il file manager. Tuttavia, non tutte la connessione può essere verificata in tutti i tipi di sistemi operativi.

1. Cliccare sul pulsante [OK].

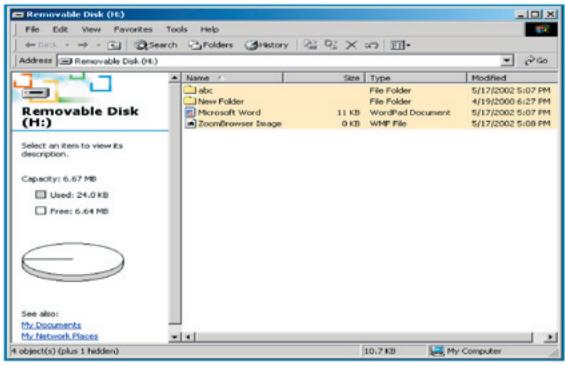

2. Se nel file manager è visualizzata la finestra "Security Area", l'operazione desiderata si può eseguire con la "Security Area". La finestra del file manager viene visualizzata in quello modo:

Disconnaissance della zona di protezione dati:

1. Fare doppio cigli nell'icona "Belkin U-Storage" nella finestra di notificata, oppure cliccare il pulsante [Logoutn] nella finestra di gestione del programma "Belkin U-Storage".

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

Avvertenza:

Nel collegarsi e scollegarsi con il dispositivo, accertarsi ce non vi siano altre applicazioni, programmi, o documenti aperti. In caso contrario, i dati andranno perduti o danneggiati.

• Durante l'ecusione delle operazioni di connessione e sconnessione, accertarsi di chiudere tutti i programmi o documenti aperti nel disposativo. Se sono in corso alcuni programmi applicativi o se sono documenti aperti, viene visualizzato il seguente messaggio. In Windows 2000, persino se il "file manager" ha avuto accesso al disposativo viene trattato come "occupato". Per esquire il login, è necessario chiudere il file manager. Tuttavia, non tutte la connessione può verificata in tutti i tipi di sistemi operativi.

1. Se nel file manager è visualizzata la finestra "Public Area (Single Drive)", è possibile eseguire l'operazione desiderata con la "Public Area".

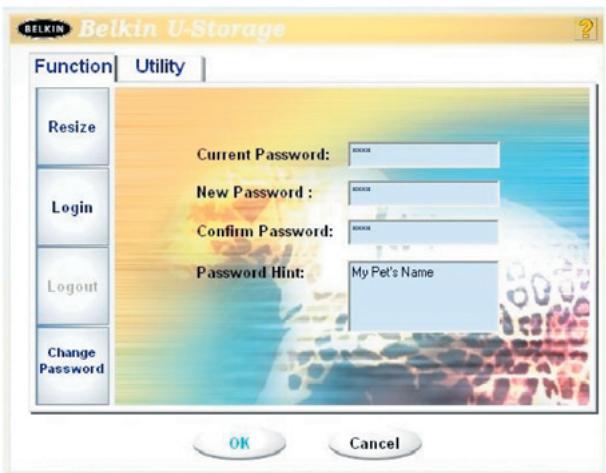

Modifica password:

L'utente può modificare la password e digitare il suggerimento usinga la selezione "Change Password" (Modifica password) dal menu di gestione del programma "Belkin U-Storage". Questa voce si cui selezionare sostanto nella zona "Security AP Zone".

Utilizzo del software (Belkin U-Storage) sulla piattaforma Windows

1 Accertarsi che l'interruttore "Write Protect" (Protezione scrittura) sia su "OFF".
2 Digitare la password attuale nella sezione "Current Password".
3 Quindi, digitare la nuova password e ripeterla nell'area "Confirm Password". -La password può essere al massimo di 8 caratteri.
4 Il suggerimento per ricordare la nuova password si può digitare nella finestra "Password Hint". Questo suggerimento sare visualizzato quando si cliccherà sul pulsante "Hint" (Suggerimento) nella finestra "Unlock Protect" (Sblocca protezione).

Il programma BootUp nella sezione "Utility" della finestra di gestione del software "Belkin U-Storage" consente di utilizzato il dispositivo come disco inizializzabile. Prima di lanciare il programma, esquire i seguenti preparativi:

1 Il programma cui funzionare in Windows 98 SE, XP e ME. (Il programma non è supportato in Windows 2000.)
2. Durante la procedura, disattivare il programma antivirus.
3 Accertarsi che ilsystema Windows sia installato nel disco C.
4 Accertarsi che l'interruttore "Write Protect" (Protezione scrittura) sua su "OFF".
5 Questo programma cui esere utilizzato soltanto su un dispositivo alla volta.
6 Accertarsi che il Flash Drive USB Belkin sia in "Public Area" se è prevista la funzione "Security".
7 Se si desidera utilizzato il proprio dispositivo come USB HDD inizializzabile, non può essere impostato come dispositivo "Security" (protetto). Questa opzione è supportata soltanto in Windows 98 SE.

Avverenza:

Se è stata eseguita un'operazione di "Log In" con il Flash Drive USB Belkin, ci si trovava nella "Security Area" e si lancia la funzione di inizializzazione, si verificHERà il "Log Out" e tutti i dati nella "Public Area" saranno cancellati.

Quando si è pronti a proseguire, seguire quosti passaggi, ricordando che le procedure per Windows XP sono diverse da Windows 98 e ME. Questo programma non può essere eseguito in Windows 2000.

Windows 98 SE e Windows ME:

1 Per eseguire la utility di initiazizzazione si può essere cliccare il pulsante [Utility] nella finestra di gestione di "Belkin U-Storage".

1. Si può scegliere il tipo di initiazizzazione tra USB ZIP e USB HDD. Il tipo USB HDD è sostanto per Windows 98.

2. Scegliendo "USB HDD",ctpaver eseguito I'inizializzazione dal Flash Drive USB Belkin il computer visualizza il prompt "C:>".

3. Scegliendo "USB ZIP",ctpaver eseguito l'inizializzazione dal Flash Drive USB Belkin il computer visualizza il prompt "A:>".

4. Se il disposativo ha la funzione "Security" impostata, si può scegliere sostanto USB ZIP.

5. Terminata la selezione,ciescare il pulsante [OK].Viene visualizzatoi il seguente messaggio.I dati nella "Public Area"(area pubblica) andranno persi.Se non si ha nulla in contrario,ciecare il pulsante [OK] per continuare il processo.

Avvertenza : Il programma eseguirà la formattazione. I dati nell'area pubblica che si intende creare andranno persi.

1. Terminato il processo, viene visualizzato il messaggio finale.

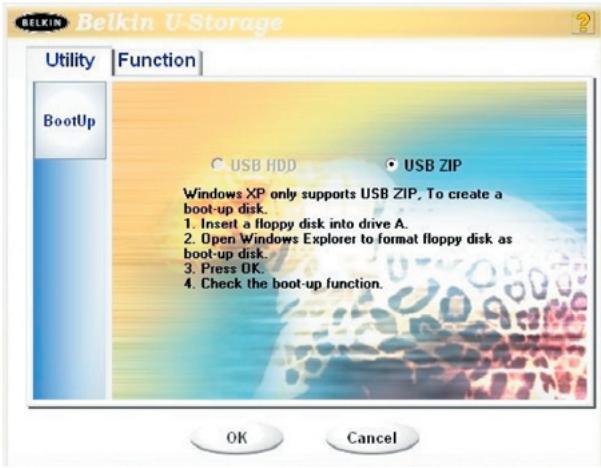

Windows XP:

1 Creare prima un floppy inizializzabile. Inserire il floppy nella rispettiva unità dilettura. Quindi,ciescare l'icona per il floppy da 3.5" nella finestra "My Computer"usando il pulsante destro del mouse. Selezionare il dato "Format" (Formatta).
2 Selezionare il dato per creare un floppy inizializzabile delle opzioni di formattazione. Quindi,ciescare il pulsante [Start].
3 Creare una directory chiamata XP_Bootable nella directory principale del disco di sistema del proprio computer.
4 Copiare tutti i file presenti nel floppy nella directory XP_Bootable.
5 Cliccare il pulsante [Utility] nella finestra di gestione del programma "Belkin U-Storage". Quindi selezionare USB ZIP. Cliccare sul pulsante [OK].

6 Terminato il processo, viene visualizzato il messaggio finale.

Messaggi di erre:

Il possibile motivo per cui viene visualizzato\ questo messaggio è che l'installazione del\ sistema operativo Windows non è stata\ completata. (Accertarsi che il percorso\ \WINDOWS\COMMAND\EBD in Windows\ 98, \WINDOWS\COMMAND\EBD in Windows\ ME, o XP_Bootable in Windows XP esista)

Quando compare quello messaggio, accertarsi che l'interruttore "Write Protect" (Protezione scrittura) sia su "OFF".

Quando compare quello messaggio, accertarsi che la capacité dell'area pubblica sia sufficiente.

Nota:

• Dopao aver terminato il programma, selezionando un tipo di disco diverso saranno visualizzate proprieta del disco diverse. Ad esempio, selezionando "USB HDD", nella finestra del file manager compare l'icona del disco fisso. Selezionando "USB ZIP", nella finestra del file manager compare l'icona del disco rimovibile. Tuttavia, soltanto Windows 2000 e le versioni successive sono identificare la differenza. In Windows 98, compare soltanto il messaggio "Disco estraiabile".
• Terminata l'esecuzione del programma, il dispositivo contiene i file necessari alla funzione di initiazizzazione. Non eliminare alcun file da questo spazio. In caso contrario si causera un erro durante la procedura di initiazizzazione del computer.
• Se si desidera utilizzare il Flash Drive USB Belkin per avviare il computer, selezionare le rispettive impostazioni dal BIOS. Vedere il manuale utente della schedà madre.
• Poiché la struttura BIOS di agli schedà madre è diversa, non possiamo garantire che il dispositivo di inizializzazione vada bene per tutti i computer.
• Da quando Award ha modificato le specifiche BIOS nel novembre 2002, la procedura di initiazizzazione èambiata. Non siamo in grado di stabilire se si tratti di un BIOS nuovo o vecchio. Questa attività di initiazizzazione quindi non è adatta al nuovo BIOS Award nel caso si utilizzzi USB ZIP come opzione di initiazizzazione.

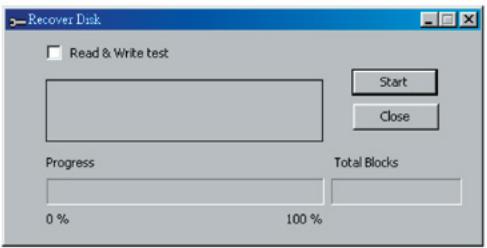

Se il disposativo viene danneggiato, questa utility ne consente il recupero: controlling se vi siano troppi blocchi difettosi nel disposativo e ricerca di ripararl.

1 Dop o aver fatto doppio cli c sul percorso rapido Recover Disk (Recupera disco) dal menu iniziale, compare la sequente finestra.

Avertenza:

Con il dato "Recover Disk" (Recupera disco) verranno cancellati tutti i dati o file esistenti nel Flash Drive USB Belkin. Quest'azione non è reversible, è pertanto necessario eseguire una copia di backup di tutti i file o dati importanti.

2 Il dato Recupera Disco prevede due passaggi, uno è "scan bad block" (scansione blocco danneggiato) e l'alto consiste nella verifica "Read/Write" (lettura/scrittura) per ciascun blocco. La scansione di agli blocco richiede molto tempo. Sono richiesti circa 1,5 minuti agli 16 MB.
3 Dop aver cliccato il pulsante [Start] nella finestra, inizia il processo di recupero.
4 Terminata l'operazione, viene visualizzato il messaggio completo nell'area centrale, oppure viene visualizzato un messaggio di erreore.

Problema 1:

Lo switch "Write-Protection" non funzione in modalità online nei computer Macintosh con sistema operativo Mac OS 10.1.4.

Avverenza:

Attivando la funzione "Write-Protection" online con ilsystema operativo Mac OS 10.1.4 si provoca un blocco del systemadurante l'operazione dilettura e scrittura.

Soluizione:

Scollegare il dispositivo quando si desidera attivare la funzione "Write-Protection" con ilsystema operativo Mac OS 10.1.4. Questo problema di blocco sare risolto quando prima. Tuttavia, considerato il problema legato al funzionamento delsystema operativo, è sconsigliabile attivare la funzione "Write-Protection" online.

Problema 2:

In Windows XP o Windows 2K o |Window 98 o Windows ME, se l'utente utilizes il controller host VIA USB 2.0 e lancia la funzione di ridimensionamento nell'AP del Flash Drive USB Belkin, la funzione di nuova initializzazione o di ridimensionamento delsysteme operativo subisce un guasto.

Soluzione A: In Windows XP:

Aggiornare il driver USB 2.0 da Microsoft Windows Update (solitamente Windows XPieneaggiornato automaticamente).

Solutione B: In Windows 2000:

Quando ilsystema operativo rileva per la prima volta la scheda PCI del controller host USB 2.0 o il chip integrato, il systema operativo segnala il rilevamento di nuovo hardware e richiede di indirizzare la posizione del driver, selezionare Microsoft Windows Update per eseguire l'aggiornamentoattraverso Internet. Diversamente, se il driver VIAiene installato prima, l'aggiornamento va eseguito manuallyste eseguendo i seguenti passaggi:

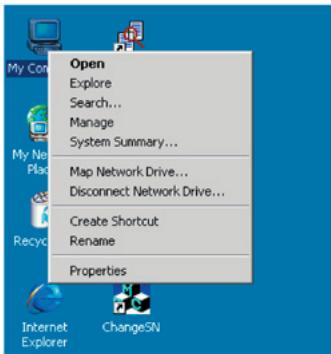

Fare cli c con il tasto destro del mouse su My Computer (Risorse del computer) e selezionare Properties (Proprietà).

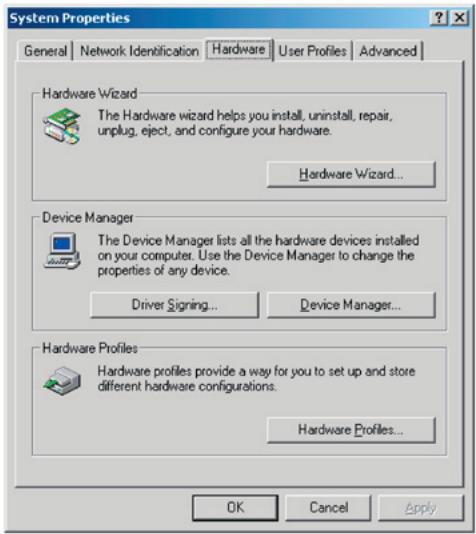

Selezionare Device Manager... (Gestione periferiche) alla pagina Hardware.

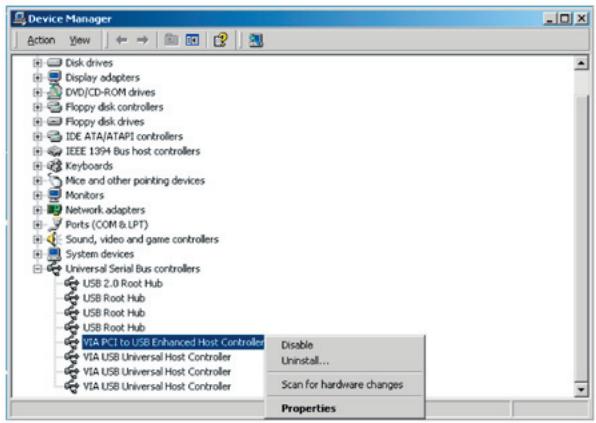

Selectionare VIA PCI to USB Enhanced Host Controller in Universal Serial Bus controllers e clicare il pulsante destro del mouse per selezionare Properties (Proprietà).

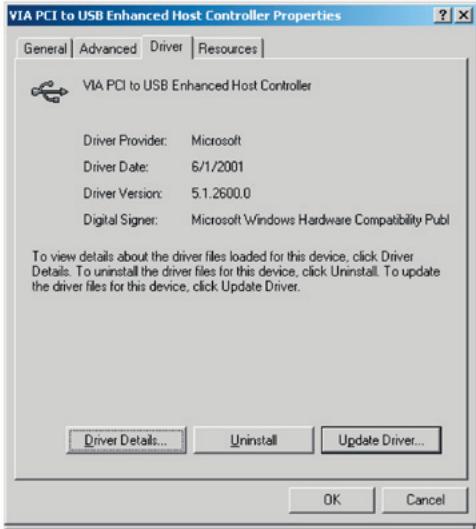

Quindi selezionare Update Driver... (Aggiorna driver) alla pagina Driver.

Premere Next (Avanti).

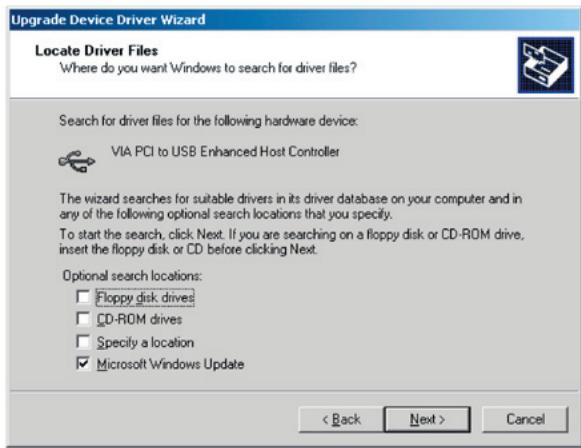

Quindi selezionare Microsoft Windows Update (Aggiornamento di Microsoft Windows) per aggiornare il driver.

Solutione C: In Windows 98 e Windows ME:

Aggiornare il driver VIA in V2.42 o superiore dal site web VIA per evitare i problemi descritti in precedenza.

Se l'utente utilizes la scheda USB 2.0 di un'altramarca, seguire la stessa procedura per aggiornare il driver USB 2.0 o contattare il produttore della scheda USB per richiedere una soluzione.

Problema 3:

In Windows XP: se l'utente disinstalla il Flash Drive USB Belkin, è possibile che il driver Windows 98/SE non venga rimioso dal controller host VIA USB 2.0. Questa situazione non pregiudica in alcun modo l'utilizzo del dispositivo o delsystema. Una volta che l'utente ha riavviato il systema operativo, il driver Windows 98/SE viene sostituito come driver predefinito (Microsoft).

L'azienda produttrice ha fatto del proprio meglio affinché le informazioni e la procedura descripte in esta guida fossoero accurate e complete, pertanto declina qualsiasi responsabilità per eventuali errors o omissioni. Il produttore del controller di questo Flash Drive USB Belkin, la Ours Technology Inc. (OTI) si riserva il diritto di apportare eventuali modifiche ai prodotti qui presentati alla obbligo di preavviso.

• IBM è un marchio registrato della Business Machines Corporation.
• iBook e iMac sono marchi registrati della Apple Computer, Inc.
• Macintosh, PowerBook, Power Macintosh sono marchi registrati della Apple Computer, Inc.
• Microsoft, Windows, Windows 98, Windows ME, Windows 2000, e Windows XP sono marchi registrati della Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• Altri nomi e prodotti non indicate in precedenza possono essere marchi registrati delle rispettive aziende.

BELKIN

www.belkin.com

Belkin Ltd.

80637 Monaco di Baviera · Germania

Tel: [phone]

Fax: [phone]

Belkin SAS

Assistenza Tecnica Belkin

Europa: 00 800 223 55 460

USA:8777365771
