MANUALE UTENTE 260332 BUSHNELL

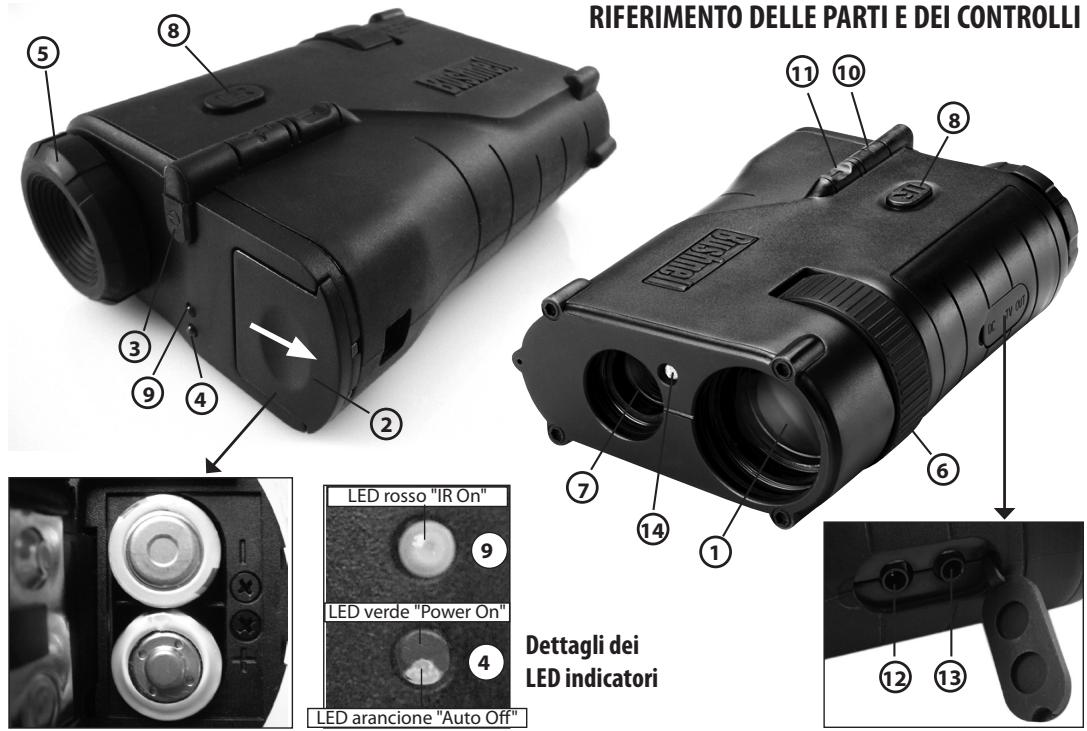

RIFERIMENTO DELLE PARTI E DEI CONTROLLI

Congratulazione per l'acquisto dell'apparecchio Bushnell® per la visione digitale notturna. Costruiti con componenti elettronici ed ottiche di elevata qualità, l'unità digitale portatile per la visione notturna della Bushnell utilizza un sensore a semiconduattro in ossido di metallo complementare (CMOS) che fornisce immagini comparabili alla risoluzione di genertura 2 e 3. Le immagini diurne e notturne sono ingrandite e visualizzate su un micro display a colori LCD che fornisce un'immagine a colori quando la luce dell'ambiente è abbastanza intensa e un"immagine monocromatica a colori desaturati o neutri (non la visione tipica a "schemo verde") in condizioni di bassa luminosità ambientale. L'apparecchio digitale per la visione notturna a colori contieneanche una porta di uscita video RCA che consente la trasmissione in tempo reale a videocamere, laptop/monitor del computer e schermi tevisivi.

COME FUNZIONANO GLI APPARECCHI DIGITALI PER LA VISIONE NOTTURNA

I prodotti digitali per la visione notturna Bushnell raccolgono la luce esistente atraverso le lenti dell'obiettivo. La luce viene elaborata atraverso un sensore CMOS molto sensibile e poi trasferita al micro display a cristalli liquidi (LCD a colori). Le immagini visualizzate sullLCD sono ingrandite 3 volte. Un illuminatore a infrarossi fornisce una sorgente di luce per abilitare la visione in completeness oscurità.

L'unità digitale Bushnell per la visione notturna a colori è ideale per il campeggio, la speleologia, l'esploratione, la navigazione marittima e l'osservazione di animali selvatici in condizioni di oscurità, la sorveglianza di magazzini e altri operazioni di sorveglianza dove la luce è scarsa.

ISTRUZIONI PER L'USO

1. Far scorrere lo sportello del companto pile (2) après nella direzione della freccia bianca. Inserire quattro pile AA alcaline o al Litio nel companto pile. Accertarsi di seguire gli indicatori della polarità indicati alla destra del companto delle pile. Il "+" della Coppia inferiori delle pilie deve essere rivolto verso sono lo sportello della pila e il "-" della Coppia superiore di pile deve essere rivolto all'esterno.
2. Togliere il coperchio anteriore dell'obiettivo. Dopo aver usato l'unità, rimettere il coperchio per proteggere l'obiettivo (1) e la luce IR (7)
3. Premere l'interruttre ON/OFF (3) per accendere l'aquarecchio. Il LED verde (4) indica che è accesa l'alimentazione. Per augmentare la vita dellepile, l'unità normalmente si spegnerà automaticamente dopo 2 minuti (se non viene premuto alcun pulsante). Per eliminare esta funzione automatica di spegnimento preme brevamente e rilasciare l'interruttore (8) dei raggi infrarossi in

cima all'unità. L'alimentazione alla rime accesa fino a che non viene spenta manually con l'interruttore ON/OFF. La luce arancione nella meta inferiore dell'indicatore luminoso (4) dell'alimentazione si illuminerà se l'unità si trovava nella modalità si spegnimento automatico (preimpostata) e si spegnerà se si annulla la funzione di spegnimento automatico. Se le pile sono scariche il LED indicatore verde lampeggerà.

1. Traguardare attraverso l'oculare (5) e selezionare un oggetto perMETTERA fuoco.
2. Per mettere a fuoco l'immagine, prima ruotare l'anello (5) di gomma dell'oculare sino a che i bordi del display LCD apparizzo nitidi. Successivement, ruotare la ghiera (6) della messa a fuoco dell'obiettivo sino a che l'oggetto è messo a fuco e la visione è la più nitida possible. A Anything punto, la messa a fuoco (ghiera dell'oculare) è regolata per la vista dell'osservatore, e non richiederà ulteriori regolazioni quando si guardano oggetti a distanze diverse. Quando si cambia la distance di visione, ruotare semplicamente la ghiera della messa a fuoco (6) sino a quando l'immagine è a fuco.
3. L'apparecchio digitale per la visione notturna dispone di un sensore di livello della luceippo anteriormente all'unità (14) che rileva le condizioni di luce scara e attiva automaticamente un illuminatore (7) a raggi infrarossi per augmentare la qualità dell'immagne. L'accensione della luce infrarossa è indicata dal LED rosso (9) supra l'indicatore dell'alimentazione. In agli momento si può accenderere manually l'illuminatore a raggi infrarossi却又 se i livelli di luminosità dell'ambiente sono elevati tenendo premuto l'interruttore IR (8) per almeno due secondi (quando si rilascia l'interruttore si vedra il LED indicatore dell'illuminatore a infrarossi che conferma l'accensione dell'illuminatore stesso)
4. Per augmentare la luminosità dell'illuminatore a infrarossi, premere il tasto "+" (10). In tal modo si può estendere la distance della visione. Per diminuire la luminosità dell'illuminatore a infrarossi premere il tasto "-. In tal modo è possibile migliorare la qualità di visualizzazione del display LCD (evitando la pulitura) in condizioni di luminosità molto bassa o al buio complete.
5. Spostando la visione da un oggetto ad un altrocouldessere necessario ruotare la ghiera di messa a fuoco dell'obiettivo e riaggiustare la luminisita dell'luminatore a infrarossi per ottenere la migliorie qualita dell'imagine.
6. L'apparecchio digitale per la visione notturna comprende una presa (13) di uscita video ("TV out"). Questa porta consente di trasmettere immagini ad un monitor video esterno o a un videoregistratore. Inflare il cavo dell'uscita video nella presa di uscita video ("TV Out"). Quando l'apparecchio è collegato ad un dispositivo video compatibile, l'imagine prodotta più essere monitorata e/o registrata. Nota: Il modello 260332 è compatibile con il sistema NTSC usato in the USA e Canada. Il modello 260333 è compatibile con ilsystema PAL usato in molti altri paesi.
7. L'apparecchio digitale per la visione notturna a colori comprendeanche una presa ausiliaria di ingressso (12) a 6 volt.Per collegare l'apparecchio ad una presa domestica usare l'alimentatore CA incluso da 6 volt.Notare che questo alimentatore non serve per ricaricare le pile AA di qualsiasi tipo e non devese essere usato per quello scopo.Fornisce semplicamente un'opzione per l'alimentazione

esterna.

NOTA: Quando le pile sono inserte e l'alimentazione esterna è accesa l'apparecchio funzione con l'alimentazione esterna. Quando si scollega l'alimentazione esterna e si voglioni useare le pile è necessario premere il pulsante (3) ON per far funzionare il disposativo.

NOTA: Sul fondo dell'unità è prevista una presa per il montaggio di un treppiede standard. Togliere il tappo rotondo di gomma vicino al centro della faccia inferiore dell'unità è metterlo da parte.

L'unità non si accende

1. Accertarsi che lepile siano installare correttamente (2).Se le batterie sono installate correttamente e sono cariche, l'indicatore LED verte dovrebbe restare acceso stabilmente.
2. Controllare che il pulsante (3) di alimentazione sia stato premuto.

L'alimentazione non rimane accesa

1. Sostituire le pile se sono scariche.
2. L'unità normalmente si spagne automaticamente dopo 2 minuti per conservare la carica delle pile. Per annullare esta funzione premere brevamente l'interruttore IR.

L'imagine è sfcata

1. Regolare la ghiera (6) di messa a fuoco dell'obiettivo e la messa a fuoco (5) del display dell'oculare.
2. Accertarsi di non essere troppo vicino all'obiettivo che si osserva.

Per anni altri problema, contattare il Servizio Assistenza della Bushnell a:

[phone] · www.bushnell.com

CURA E MANUTENZIONE

Questo strumento digitale per visione notturna Bushnell è progettato per assicurare diversi anni di funzionamento fidabile. Per assicurare le massime prestazioni, seguire sempre le seguenti avertenze e precauzioni:

-Non aprire l'apparecchio o tentare di ripararlo in alcun altro modo.
- Conservarlo sempre in un locale asciutto e ben ventilato.
- Tenere lo strumento lontano da tubi di riscaldamento e condizionamento o da altri apparecchi di riscaldamento, alla luce solare diretta e dall'umidità.

• Evitare cadute o urti violenti all'unità. Sebbene sua stato progettato per un uso esterno severo, quello apparecchio contiene una ciruiteria digitale sofisticata che potrebbe essere danneggiata in casi estremi di uso improprio.
  -Pulire I'obiettivo utilizzato i prodotti professionali per lenti.
  -Pulire l'esterno dell'apparecchio con un panno morbido e pulito.
  -Non rimuovere I'oculare poiché il display LCD potrebbe danneggiarsi.
• Non lasciare l'apparecchio esesto alla luce solare diretta o alla pioggia.
• Togliere le pile se lo strumento non sare utilizzato per più di alcune settimane.

CARATTERISTICHE

Ingrandimento: 3x

Dimensioni dell'obiettivo: 32 mm

Tipodi pile: 4 pile AA (non incluse),alcaline, al Litio o NiMh ricaricabili

Portata di osservazione: 1-328 ft. / 0.3-100m

Limiti di temperatura di funzionamento: 14-104 / -10 ~ 40 C (Umidità >90%)

Dimensioni: 5.9× 3.8× 2.0 in./150x95x51mm

Peso: 13.4 oz./380g

Treppiedemontabile: Si

Uscita video: (Modello N. 260332) NTSC video standard.

Note: il funzionamento con luminosità ambientale Bassa può dar luogo a bassi livelli di segnale.

Alimentatore esterno CA: 6 V CC, 1 A, polarità della spina=terminale positivo

GARANZIA LIMITATA PER DUE ANNII

Si garantisce che"This prodotto Bushnell"sar esente da difetti di materiale e fabbricazione per due anni a decorrere alla data di acquisto. In caso di difetto durante il periodo di garanzia, a notre discrezione riparere o sostitiremo il prodotto puché sa restituito franco destinatario. Sono esclusi nella garanzia eventuali danni causati da abuso, maneggiamento improprio, installationo or manutenzione eseguita da persone non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da esta garanzia occorre allegare quando segue.

1) Assegno/ordine di pagamento per l'importo di 10 $US per coprite iosti di spedizione.
2) Nome e indirizzo da utilizzato per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino riportante la data di acquisto.
5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

IN U.S.A. Send To:

Per prodotti acquisati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia.

In Europa sicouldanchecontattarela Bushnell aquesto numero: BushnellGermanyGmbH

Questa garanzia da specifici diritti legali.

Eventuali altri diritti variano da una nazione all'altra.
