Tipo di prodotto	Microcuffia cablata
Marchio	Plantronics
Modello	DuoPro H161
Stile di utilizzo	Archetto o contorno orecchio (a seconda del montaggio)
Modelli della gamma	151 (contorno orecchio), 161 (archetto), 171 (convertibile)
Tipo di microfono	Microfono antirumore o tubo vocale (a seconda della versione)
Connessione	Cablata con connettore di sconnessione rapida (Quick Disconnect)
Compatibilità	Telefoni fissi o amplificatori
Regolazione	Archetto regolabile, perno dell'auricolare, altezza dell'asta
Utilizzo orecchio sinistro	Sì, ruotando l'asta e l'auricolare
Accessori inclusi	Clip per abiti, anello di stabilizzazione per cavo
Accessori opzionali	Contorno orecchio, cuscinetto in schiuma, archetto, tubo vocale, archetto per nuca
Manutenzione	Pulire con un panno umido una volta al mese; sostituire il cuscinetto e il tubo vocale ogni 6 mesi
Garanzia	2 anni ricambi e manodopera (soggetto a condizioni)
Riparazione	Centro autorizzato Plantronics
Peso	Circa 50 g (stima)
Dimensioni	Circa 15 x 15 x 5 cm (stima)
Alimentazione	Nessuna (alimentato dal telefono)
Caratteristiche principali	Sconnessione rapida, stabilizzatori, cuscinetto sostituibile
Sicurezza	Garanzia valida se installazione e utilizzo conformi al manuale

Domande frequenti - DUOPRO H161 PLANTRONICS

L'interlocutore non mi sente, cosa fare?

Assicurati che il microfono sia posizionato correttamente verso la bocca. Verifica che la microcuffia sia ben collegata al telefono o all'amplificatore. Per i modelli con tubo vocale, prova a capovolgere il tubo e parla nell'imboccatura argentata; se il suono passa, sostituisci il tubo vocale. Plantronics consiglia di sostituire il tubo vocale ogni sei mesi.

Non sento l'interlocutore, cosa controllare?

Controlla il posizionamento dell'auricolare sull'orecchio. Verifica che la microcuffia sia collegata correttamente e che il connettore di sconnessione rapida sia ben connesso.

L'archetto è scomodo, come regolarlo?

Allunga o accorcia l'archetto estensibile. Assicurati che lo stabilizzatore sia posizionato sopra l'orecchio per un maggiore comfort.

Come usare la microcuffia sull'orecchio sinistro?

Stacca la parte anteriore dell'asta (modelli antirumore) e ruotala di mezzo giro. Per i tubi vocali, riorientali. Ruota anche l'auricolare di mezzo giro. La microcuffia è ora pronta per l'orecchio sinistro.

Come assemblare la microcuffia in versione archetto?

Inserisci il perno dell'auricolare nel supporto dell'archetto (posizionato in avanti). Inserisci il cavo nell'anello di stabilizzazione e collegalo al telefono. Regola l'archetto e l'auricolare, quindi orienta il microfono verso la bocca.

Come mantenere la microcuffia?

Scollega il cavo e pulisci la microcuffia e il cavo con un panno umido una volta al mese. Sostituisci il cuscinetto e il tubo vocale ogni sei mesi per prestazioni ottimali.

Quali accessori sono disponibili per il DuoPro H161?

Plantronics offre: contorno orecchio, cuscinetto in schiuma, archetto, tubo vocale e archetto per nuca. Contatta il tuo fornitore o la filiale Plantronics per maggiori dettagli.

Qual è la garanzia della microcuffia?

Plantronics garantisce il prodotto contro difetti di materiali e fabbricazione per 2 anni dalla data di acquisto. Conserva la fattura. Qualsiasi riparazione non autorizzata annulla la garanzia.

Come sostituire il tubo vocale?

Se il tuo interlocutore non ti sente, verifica se il tubo è ostruito: capovolgilo e parla nell'imboccatura argentata. Se il suono viene percepito, sostituisci il tubo vocale. Si consiglia di sostituirlo ogni sei mesi.

Cosa fare in caso di disagio al contorno orecchio?

Regola il contorno orecchio per adattarlo meglio al tuo orecchio. Il contorno è flessibile e può essere leggermente allargato per una migliore tenuta.

MANUALE UTENTE DUOPRO H161 PLANTRONICS

Manuale d'istruzioni

Brukerveiledning

Gebruiksaanwijzing

Guià do utiliser

Käytöopas

Bruksanvisning

PLANTRONICS

Plantronics

2 year Warranty

and Repair

Service

I prodotti in garanzia verranno sostituiti gratuitemente.

L'assistenza di tutte le unità viene effettuata in conformità con gli standard di produzione utilizzando parti di ricambio originali. 02 9511900

N Produktet erstattes Gratis i garantiperioden.

Grazie per aver scelto le cuffie DuoPro Plantronics.

La gamma DuoPro comprend:

Modello 151 - Cuffia da indossare sull'orecchio

Modello 161 - Cuffia ad archetto

Modello 171 - Cuffia convertibile (ad archetto o da indossare sull'orecchio)

Tutti i modelli sono disponibili con microfono a cancellazione di rumore o con tubo vocale. Sono disponibili althoughi modelli Polaris.

La presente guida per l'utente contiene istruzioni di assemblaggio e di utilizzo delle cuffie.

www.plantronics.it

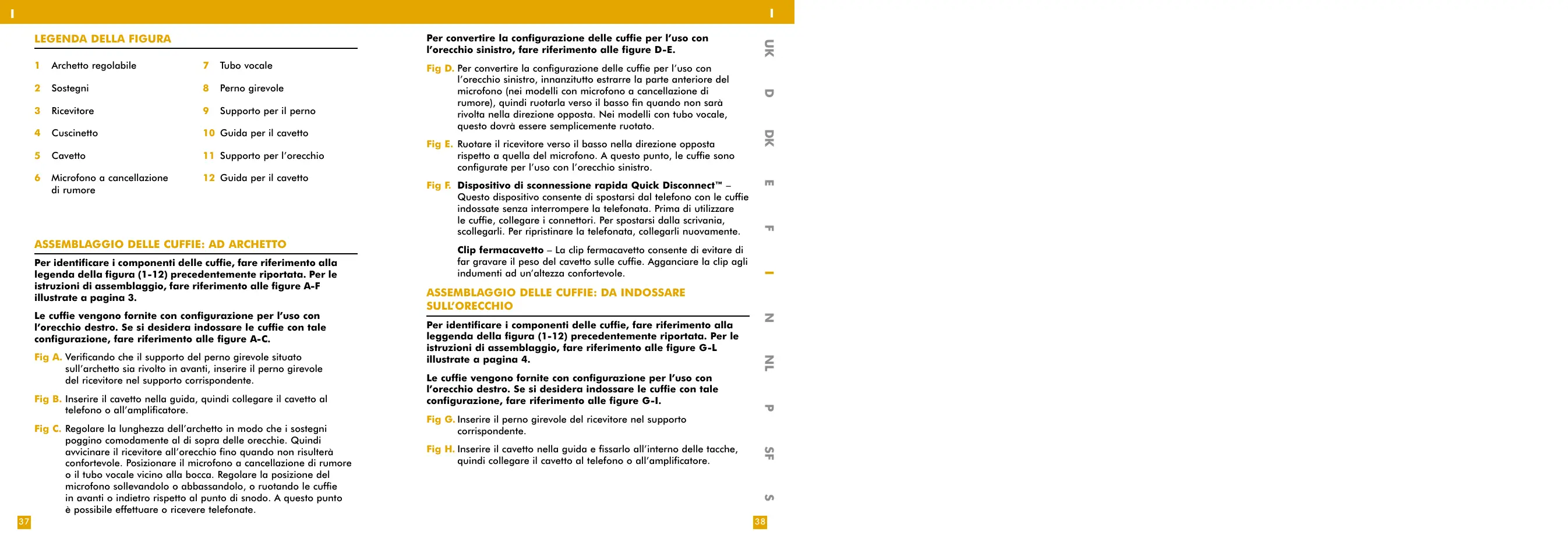

LEGENDA DELLA FIGURA

1 Archetto regolabile

7 Tubo vocale

2 Sostegni

8 Perno girevole

3 Ricevitore

9 Supporto per il perno

4 Cuscinetto

10 Guida per il cavetto

5 Cavetto

11 Supporto per Iorecchio

6 Microfono a cancellazione di rumore

12 Guida per il cavetto

ASSEMBLAGGIO DELLE CUFFIE: AD ARCHETTO

Per identificare i componenti delle cuffie,fare riferimento alla legenda della figura (1-12) precedentamente riportata.Per le istruzioni di assemblaggio,fare riferimento alle figure A-F illustrate a pagina 3.

Le cuffie vengono fornite con configurazione per l'uso con l'orecchio destro. Se si desidera indossare le cuffie con tale configurazione,fare riferimento alle figure A-C.

Fig A. Verificando che il supporto del perno girevole situato sull'archetto sua rivolto in avanti, inseire il perno girevole del ricevitore nel supporto corrispondente.
Fig B. Inserire il cavetto nella guida, quando collegare il cavetto al Telefono o all'amplificatore.
Fig C. Regolare la lunghezza dell'archetto in modo che i sostegni poggino comodamente al di sopra delle orecchie. Quindi avvincare il ricevitore all'orecchio fino quando non risulterà comportevole. Posizionare il microfono a cancellazione di rumore o il tubo vocale vicino alla bocca. Regolare la posizione del microfono sollevandolo o abbassandolo, o ruotando le cuffie in avanti o indietro rispetto al punto di snodo. A quello punto è possibile effettuare o ricevere Telefonate.

Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro,fare riferimento alle figure D-E.

Fig D. Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro, innanzitutto estrarre la parte anteriore del microfono (nei modelli con microfono a cancellazione di rumore), quando ruotarla verso il basso fin quando non sare rivolta nella direzione opposita. Nei modelli con tubo vocale, quello dovrè essere semplicamente ruotato.

Fig E. Ruotare il ricevitore verso il basso nella direzione oppostarispetto a quella del microfono. A quello punto, le cuffie sono configurate per l'uso con l'orecchio sinistro.
Fig F. Dispositivo di sconnaissance rapida Quick Disconnect™ - Questo dispositivo consente di spostarsi dal Telefono con le cuffie indossate perché interrompere la Telefonata. Prima di utilizzare le cuffie, collegare i connettori. Per spostarsi dalla scrivania, scollegarli. Per ripristinare la Telefonata, collegarli nuovamente.

Clip fermacavetto - La clip fermacavetto consente di evitare di far gravare il peso del cavetto sulle cuffie. Agganciare la clipagli indumenti ad un'altezza comfortevole.

ASSEMBLAGGIO DELLE CUFFIE: DA INDOSSARE SULL'ORECCHIO

Per identificare i componenti delle cuffie,fare riferimento alla leggenda della figura (1-12) precedentemente riportata.Per le istruzioni di assemblaggio,fare riferimento alle figure G-L illustrate a pagina 4.

Le cuffie vengono fornite con configurazione per l'uso con l'orecchio destro. Se si desidera indossare le cuffie con tale configurazione,fare riferimento alle figure G-1.

Fig G. Inserire il perno girevole del ricevitore nel supporto corrispondente.

Fig H. Inserire il cavetto nella guida e fissarlo all'interno delle tacche, quando collegare il cavetto al Telefono o all' amplificatore.

Fig I. Per indossare le cuffie, allontanare il supporto per l'orecchio dal ricevitore e posizionarlo al di sopra dell'orecchio. Quindi, premere delicatamente il ricevitore contro l'orecchio in modo che risulti confortevole da indossare. Posizione are il microfono a cancellazione di rumore o il tubo vocale vicino alla bocca. Regolare la posizione del microfono sollevandolo o abbassandolo, o ruotando le cuffie in avanti o indietro rispetto al punto di snodo. A quello punto è possibile effettuare o ricevere telefonate.

Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro,fare riferimento alle figure J-K.

Fig J. Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro, innanzitutto estrarre la parte anteriore del microfono (nei modelli con microfono a cancellazione di rumore), quando ruotarla verso il basso fin quando non sare rivolta nella direzione opposita. Nei modelli con tubo vocale, quello dovrè essere semplicamente ruotato.

Fig K. Ruotare il ricevitore verso il basso nella direzione opposa rispetto a quella del microfono. A quello punto, le cuffie sono configurate per l'uso con l'orecchio sinistro.

Fig L. Dispositivo di sconnaissance rapida Quick Disconnect™ - Questo dispositivo consente di spostarsi dal Telefono con le cuffie indossate senza interrompere la Telefonata. Prima di utilizzare le cuffie, collegare i connettori. Per spostarsi dalla scrivania, scollegarli. Per ripristinare la Telefonata, collegarli nuovamente.

Clip fermacavetto - La clip fermacavetto consente di evitare di far gravare il peso del cavetto sulle cuffie. Agganciare la clipagli indumenti ad un'altezza可供tevole.

CONSIGLI DI MANTUENZIONE PER PRESTAZIONI OTTIMALI

Sostituire lcuscinettoogni 6 mesi.

Sostituire il tubo vocale agli 6 mesi.

Scollegare il cavetto e pulire il cavetto e le cuffie con un panno umido una volta al mese o secondo necessità.

PROBLEM

L'interlocutore non riesce a sentire la voce dell'utente.

Verificare che il microfono sia posizionato correttamente vicino alla bocca.

Per i modelli con tubo vocale, verificare se quest'ultimo è bloccato rimuovendolo e parlando nel tubo argentato.

Se l'interlocutore riesce a sentire la voce dell'utente, sottituire il tubo vocale con uno nuovo.

Plantronics raccomanda di sostuire il tubo vocale agli 6 mesi.

PROBLEM

L'utente non riesce a sentire la voce dell'interlocutore.

Verificare che il ricevitore sia positizzato correttamente sull'orecchio.

Verificare che le cuffie siano collegate correttamente al Telefono o all'amplificatore.

Verificare che il dispositivo di sconnaissance rapida Quick Disconnect™ sua collegato.

PROBLEM

L'archetto e scomodo.

Regolare l'archetto allungandolo o accoriandolo, verificando che i sostegni poggino delicatamente al di sopra dell'orecchio.

PROBLEM

Il supporto per l'orecchio è scomodo.

Regalore il supporto adattandolo all'orecchio.

ALTRE INFORMAZIONI

PARTI DI RICAMBIO E ACCESSORI*

• Le cuffie DuoPro™ possono essere utilizzate con un'ampia gamma di accessori e parti di ricambio Plantronics. Gli accessori consentono di modificare il modo di indossare le cuffie. Per ulteriori dettagli, contattare il fornitore o la sede locale Plantronics.

• Accessori opzionali.

• Supporto per l'orecchio.

• Cuscinetto auricolare in schiuma.

1. Archetto.

1. Tubo vocale.

1. Archetto di sostegno dietro la nuca.

GARANZIA E ASSISTENZA

• Plantronics garantisce il prodotto privo di difetti di produzione e di materiali per 2 anni alla data d'acquisto (conservare la ricevuta originale).
• Questo prodotto deve essere installato e utilizzato in conformità con le istruzioni dettagliate continue nella presente guida per l'utente e riparato presso un Centro di Assistenza Clienti Plantronics autorizzato. La mancata osservanza di queste condizioni cui comportare l'annullamento della garanzia.
• Quanto sopra non pregiudica i diritti eventualmente garantitivi da norme imperative di legge.
