Tipo di prodotto	Microcuffia convertibile (archetto e contorno orecchio)
Marca	Plantronics
Modello	DuoPro H171
Categoria	Cuffia cablata per telefono
Tipo di microfono	Antirumore o tubo vocale (a seconda della versione)
Porta	Archetto regolabile e contorno orecchio intercambiabile
Compatibilità	Telefoni e amplificatori con presa standard
Connettività	Cavo con presa di disconnessione rapida (Quick Disconnect)
Peso stimato	Circa 50 g (archetto) / 30 g (contorno orecchio)
Materiali	Plastica, schiuma, gomma
Funzioni principali	Effettuare e ricevere chiamate, regolazione del braccio del microfono, regolazione comoda
Accessori inclusi	Clip per abbigliamento, auricolare, contorno orecchio, archetto
Manutenzione	Pulire con un panno umido una volta al mese; sostituire l'auricolare e il tubo vocale ogni 6 mesi
Pezzi di ricambio disponibili	Auricolare in schiuma, tubo vocale, archetto, contorno orecchio, arco per nuca
Garanzia	2 anni (parti e manodopera), su presentazione della fattura
Servizio post-vendita	Riparazioni in centro autorizzato Plantronics
Numero di assistenza	0825 0825 99 (Francia)
Sito web	www.plantronics.fr

Domande frequenti - DUOPRO H171 PLANTRONICS

Come assemblare la microcuffia in modalità archetto?

Inserire il perno dell'auricolare nel suo supporto sull'archetto (fig. A). Collegare il cavo al telefono o all'amplificatore (fig. B). Regolare l'archetto per posizionare gli stabilizzatori sopra le orecchie e orientare il microfono verso la bocca (fig. C).

Posso indossare il DuoPro H171 sull'orecchio sinistro?

Sì. Per i modelli antirumore, staccare la parte anteriore del braccio e ruotarla di mezzo giro. Per i tubi vocali, riorientarli semplicemente. Quindi ruotare l'auricolare di mezzo giro (fig. D-E).

Perché il mio interlocutore non mi sente?

Verificare il posizionamento del microfono verso la bocca. Assicurarsi che il cavo sia ben collegato. Per i modelli con tubo vocale, soffiare nel tubo argentato: se l'interlocutore ti sente, il tubo è ostruito e deve essere sostituito.

Cosa fare se non sento l'interlocutore?

Controllare il posizionamento dell'auricolare sull'orecchio. Verificare la connessione del cavo e assicurarsi che la presa di disconnessione rapida sia ben collegata.

Come utilizzare la funzione di disconnessione rapida (Quick Disconnect)?

Collegare i connettori prima dell'uso. Per allontanarsi dalla scrivania senza perdere la chiamata, scollegare i connettori. Per riprendere la chiamata, ricollegarli semplicemente.

L'archetto è scomodo, cosa fare?

Regolare la lunghezza dell'archetto e assicurarsi che gli stabilizzatori siano posizionati sopra le orecchie. Se si utilizza il contorno orecchio, regolarlo per adattarsi perfettamente all'orecchio.

Come manutenere la mia microcuffia?

Scollegare il cavo e pulirlo insieme alla microcuffia con un panno umido una volta al mese. Sostituire l'auricolare e il tubo vocale ogni 6 mesi per prestazioni ottimali.

Quali accessori sono disponibili per il DuoPro H171?

È possibile acquistare un contorno orecchio, un auricolare in schiuma, un archetto, un tubo vocale e un arco per nuca. Contattare il proprio fornitore o Plantronics per maggiori dettagli.

Qual è la garanzia del DuoPro H171?

Plantronics garantisce il prodotto contro i difetti di fabbricazione per 2 anni dalla data di acquisto. Conservare la fattura. La garanzia è annullata se il prodotto non viene utilizzato secondo le istruzioni o riparato in un centro autorizzato.

Dove posso scaricare il manuale completo?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione in un'altra lingua fornendo il tuo indirizzo email.

MANUALE UTENTE DUOPRO H171 PLANTRONICS

Manuale d'istruzioni

Brukerveiledning

Gebruiksaanwijzing

Guià do utiliser

Käytöopas

Bruksanvisning

PLANTRONICS

Plantronics

2 year Warranty

and Repair

Service

I prodotti in garanzia verranno sostituiti Gratisitamente.

L'assistenza di tutte le unità viene effettuata in conformità con gli standard di produzione utilizzando parti di ricambio originali. 02 9511900

N Produktet erstattes Gratis i garantiperioden.

Grazie per aver scelto le cuffie DuoPro Plantronics.

La gamma DuoPro comprend:

Modello 151 - Cuffia da indossare sull'orecchio

Modello 161 - Cuffia ad archetto

Modello 171 - Cuffia convertibile (ad archetto o da indossare sull'orecchio)

Tutti i modelli sono disponibili con microfono a cancellazione di rumore o con tubo vocale. Sono disponibili althoughi modelli Polaris.

La presente guida per l'utente contiene istruzioni di assemblaggio e di utilizzo delle cuffie.

www.plantronics.it

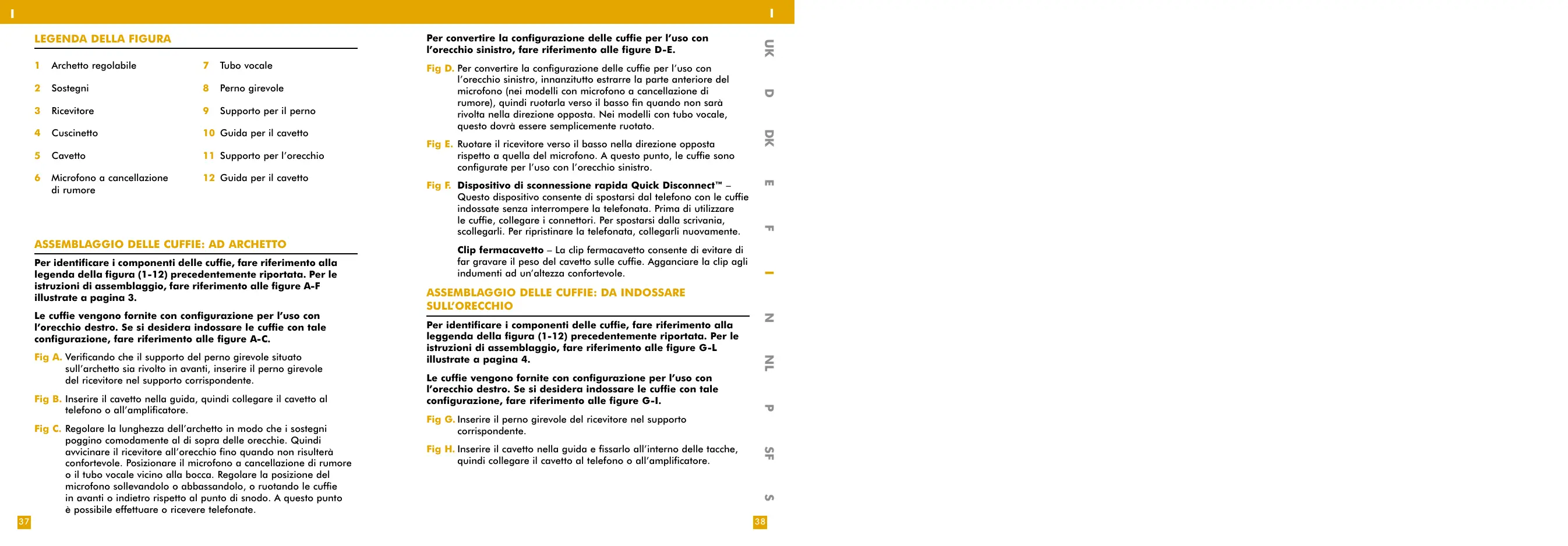

LEGENDA DELLA FIGURA

1 Archetto regolabile

7 Tubo vocale

2 Sostegni

8 Perno girevole

3 Ricevitore

9 Supporto per il perno

4 Cuscinetto

10 Guida per il cavetto

5 Cavetto

11 Supporto per Iorecchio

6 Microfono a cancellazione di rumore

12 Guida per il cavetto

ASSEMBLAGGIO DELLE CUFFIE: AD ARCHETTO

Per identificare i componenti delle cuffie,fare riferimento alla legenda della figura (1-12) precedentamente riportata.Per le istruzioni di assemblaggio,fare riferimento alle figure A-F illustrate a pagina 3.

Le cuffie vengono fornite con configurazione per l'uso con l'orecchio destro. Se si desidera indossare le cuffie con tale configurazione,fare riferimento alle figure A-C.

Fig A. Verificando che il supporto del perno girevole situato sull'archetto sua rivolto in avanti, inseire il perno girevole del ricevitore nel supporto corrispondente.
Fig B. Inserire il cavetto nella guida, quando collegare il cavetto al Telefono o all'amplificatore.
Fig C. Regolare la lunghezza dell'archetto in modo che i sostegni poggino comodamente al di sopra delle orecchie. Quindi avvincare il ricevitore all'orecchio fino quando non risulterà可供tevole. Posizionare il microfono a cancellazione di rumore o il tubo vocale vicino alla bocca. Regolare la posizione del microfono sollevandolo o abbassandolo, o ruotando le cuffie in avanti o indietro rispetto al punto di snodo. A quello punto è possibile effettuare o ricevere Telefonate.

Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro,fare riferimento alle figure D-E.

Fig D. Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro, innanzitutto estrarre la parte anteriore del microfono (nei modelli con microfono a cancellazione di rumore), quando ruotarla verso il basso fin quando non sare rivolta nella direzione opposita. Nei modelli con tubo vocale, quello dovrè essere semplicamente ruotato.

Fig E. Ruotare il ricevitore verso il basso nella direzione oppostarispetto a quella del microfono. A quello punto, le cuffie sono configurate per l'uso con l'orecchio sinistro.
Fig F. Dispositivo di sconnaissance rapida Quick Disconnect™ - Questo dispositivo consente di spostarsi dal Telefono con le cuffie indossate perché interrompere la Telefonata. Prima di utilizzare le cuffie, collegare i connettori. Per spostarsi dalla scrivania, scollegarli. Per ripristinare la Telefonata, collegarli nuovamente.

Clip fermacavetto - La clip fermacavetto consente di evitare di far gravare il peso del cavetto sulle cuffie. Agganciare la clipagli indumenti ad un'altezza comfortevole.

ASSEMBLAGGIO DELLE CUFFIE: DA INDOSSARE SULL'ORECCHIO

Per identificare i componenti delle cuffie,fare riferimento alla leggenda della figura (1-12) precedentamente riportata.Per le istruzioni di assemblaggio,fare riferimento alle figure G-L illustrate a pagina 4.

Le cuffie vengono fornite con configurazione per l'uso con l'orecchio destro. Se si desidera indossare le cuffie con tale configurazione,fare riferimento alle figure G-1.

Fig G. Inserire il perno girevole del ricevitore nel supporto corrispondente.

Fig H. Inserire il cavetto nella guida e fissarlo all'interno delle tacche, quando collegare il cavetto al Telefono o all'amplificatore.

Fig 1. Per indossare le cuffie, allontanare il supporto per l'orecchio dal ricevitore e posizionarlo al di sopra dell'orecchio. Quindi, premere delicatamente il ricevitore contro l'orecchio in modo che risulti confortevole da indossare. Posizionare il microfono a cancellazione di rumore o il tubo vocale vicino alla bocca. Regolare la posizione del microfono sollevandolo o abbassandolo, o ruotando le cuffie in avanti o indietro rispetto al punto di snodo. A quello punto è possibile effettuare o ricevere telefonate.

Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro,fare riferimento alle figure J-K.

Fig J. Per convertire la configurazione delle cuffie per l'uso con l'orecchio sinistro, innanzitutto estrarre la parte anteriore del microfono (nei modelli con microfono a cancellazione di rumore), quando ruotarla verso il basso fin quando non sare rivolta nella direzione opposita. Nei modelli con tubo vocale, quello dovrè essere semplicamente ruotato.

Fig K. Ruotare il ricevitore verso il basso nella direzione oppostarispetto a quella del microfono. A quello punto, le cuffie sono configurate per l'uso con l'orechio sinistro.

Fig L. Dispositivo di sconnaissance rapida Quick Disconnect™ - Questo dispositivo consente di spostarsi dal Telefono con le cuffie indossate perché interrompere la Telefonata. Prima di utilizzare le cuffie, collegare i connettori. Per spostarsi dalla scrivania, scollegarli. Per ripristinare la Telefonata, collegarli nuovamente.

Clip fermacavetto - La clip fermacavetto consente di evitare di far gravare il peso del cavetto sulle cuffie. Agganciare la clipagli indumenti ad un'altezza可供tevole.

CONSIGLI DI MANTUENZIONE PER PRESTAZIONI OTTIMALI

Sostituire il cuscinetto agli 6 mesi.

Sostituire il tubo vocale agli 6 mesi.

Scollegare il cavetto e pulire il cavetto e le cuffie con un panno umido una volta al mese o secondo necessità.

PROBLEM

L'interlocutore non riesce a sentire la voce dell'utente.

Verificare che il microfono sia posizionato correttamente vicino alla bocca.

Per i modelli con tubo vocale, verificare se quest'ultimo è bloccato rimuovendolo e parlando nel tubo argentato.

Se l'interlocutore riesce a sentire la voce dell'utente, sottituire il tubo vocale con uno nuovo.

Plantronics raccomanda di sostuire il tubo vocale agli 6 mesi.

PROBLEM

L'utente non riesce a sentire la voce dell'interlocutore.

Verificare che il ricevitore sia positizzato correttamente sull'orecchio.

Verificare che le cuffie siano collegate correttamente al Telefono o all'amplificatore.

Verificare che il dispositivo di sconnaissance rapida Quick Disconnect™ sa collegato.

PROBLEM

L'archetto è scomodo.

Regolare l'archetto allungandolo o accoriandolo, verificando che i sostegni poggino delicatamente al di sopra dell'orecchio.

PROBLEM

Il supporto per l'orecchio è scomodo.

Regolare il supporto adattandolo all'orecchio.

I ALTRE INFORMAZIONI

PARTI DI RICAMBIO E ACCESSORI*

• Le cuffie DuoPro™ possono essere utilizzate con un'ampia gamma di accessori e parti di ricambio Plantronics. Gli accessori consentono di modificare il modo di indossare le cuffie. Per ulteriori dettagli, contattare il fornitore o la sede locale Plantronics.

• Accessori opzionali.

• Supporto per l'orecchio.

• Cuscinetto auricolare in schiuma.

1. Archetto.

1. Tubo vocale.

1. Archetto di sostegno dietro la nuca.

GARANZIA E ASSISTENZA

• Plantronics garantisce il prodotto privo di difetti di produzione e di materiali per 2 anni alla data d'acquisto (conservare la ricevuta originale).
• Questo prodotto deve essere installato e utilizzato in conformità con le istruzioni dettagliate continue nella presente guida per l'utente e riparato presso un Centro di Assistenza Clienti Plantronics autorizzato. La mancata osservanza di queste condizioni cui comportare l'annullamento della garanzia.
• Quanto sopra non pregiudica i diritti eventualmente garantitivi da norme imperative di legge.
