MANUALE UTENTE BDC40 H NILFISK

MANUALE DI ISTRUZIONI

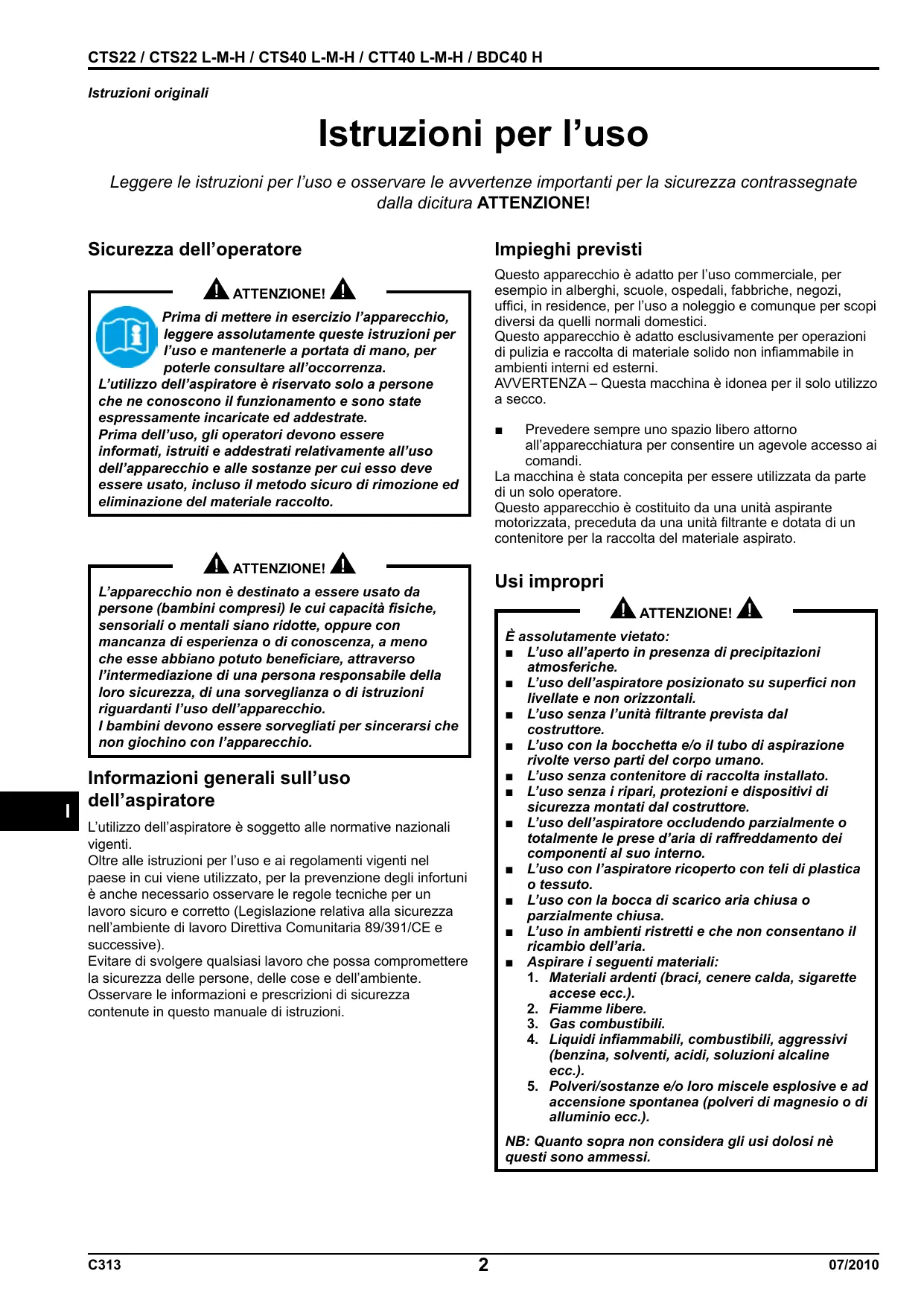

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Istruzioni per l’uso Leggere le istruzioni per l’uso e osservare le avvertenze importanti per la sicurezza contrassegnate dalla dicitura ATTENZIONE! Sicurezza dell’operatore Impieghi previsti Questo apparecchio è adatto per l’uso commerciale, per esempio in alberghi, scuole, ospedali, fabbriche, negozi, uffici, in residence, per l’uso a noleggio e comunque per scopi diversi da quelli normali domestici. Questo apparecchio è adatto esclusivamente per operazioni di pulizia e raccolta di materiale solido non infiammabile in ambienti interni ed esterni. AVVERTENZA – Questa macchina è idonea per il solo utilizzo a secco. ATTENZIONE! Prima di mettere in esercizio l’apparecchio, leggere assolutamente queste istruzioni per l’uso e mantenerle a portata di mano, per poterle consultare all’occorrenza. L’utilizzo dell’aspiratore è riservato solo a persone che ne conoscono il funzionamento e sono state espressamente incaricate ed addestrate. Prima dell’uso, gli operatori devono essere informati, istruiti e addestrati relativamente all’uso dell’apparecchio e alle sostanze per cui esso deve essere usato, incluso il metodo sicuro di rimozione ed eliminazione del materiale raccolto.

Prevedere sempre uno spazio libero attorno all’apparecchiatura per consentire un agevole accesso ai comandi. La macchina è stata concepita per essere utilizzata da parte di un solo operatore. Questo apparecchio è costituito da una unità aspirante motorizzata, preceduta da una unità filtrante e dotata di un contenitore per la raccolta del materiale aspirato. ATTENZIONE! Usi impropri L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

ATTENZIONE! È assolutamente vietato: ■■ L’uso all’aperto in presenza di precipitazioni atmosferiche. ■■ L’uso dell’aspiratore posizionato su superfici non livellate e non orizzontali. ■■ L’uso senza l’unità filtrante prevista dal costruttore. ■■ L’uso con la bocchetta e/o il tubo di aspirazione rivolte verso parti del corpo umano. ■■ L’uso senza contenitore di raccolta installato. ■■ L’uso senza i ripari, protezioni e dispositivi di sicurezza montati dal costruttore. ■■ L’uso dell’aspiratore occludendo parzialmente o totalmente le prese d’aria di raffreddamento dei componenti al suo interno. ■■ L’uso con l’aspiratore ricoperto con teli di plastica o tessuto. ■■ L’uso con la bocca di scarico aria chiusa o parzialmente chiusa. ■■ L’uso in ambienti ristretti e che non consentano il ricambio dell’aria. ■■ Aspirare i seguenti materiali:

1. Materiali ardenti (braci, cenere calda, sigarette

4. Liquidi infiammabili, combustibili, aggressivi

(benzina, solventi, acidi, soluzioni alcaline ecc.).

5. Polveri/sostanze e/o loro miscele esplosive e ad

accensione spontanea (polveri di magnesio o di alluminio ecc.). Informazioni generali sull’uso dell’aspiratore L’utilizzo dell’aspiratore è soggetto alle normative nazionali vigenti. Oltre alle istruzioni per l’uso e ai regolamenti vigenti nel paese in cui viene utilizzato, per la prevenzione degli infortuni è anche necessario osservare le regole tecniche per un lavoro sicuro e corretto (Legislazione relativa alla sicurezza nell’ambiente di lavoro Direttiva Comunitaria 89/391/CE e successive). Evitare di svolgere qualsiasi lavoro che possa compromettere la sicurezza delle persone, delle cose e dell’ambiente. Osservare le informazioni e prescrizioni di sicurezza contenute in questo manuale di istruzioni. NB: Quanto sopra non considera gli usi dolosi nè questi sono ammessi. C313

07/2010 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Versioni e varianti costruttive Emissioni polveri nell’ambiente Valori indicativi delle prestazioni: ■■ versione normale (non adatta all’aspirazione di polveri pericolose): trattiene almeno il 99% di particelle aspirate (vedi EN60335-2-69, allegato AA); ■■ versione per polveri dannose alla salute (Classi L, M, H): L: trattiene almeno il 99% di particelle aspirate (vedi EN60335-2-69, allegato AA); M: trattiene almeno il 99,9% di particelle aspirate (vedi EN60335-2-69, allegato AA); H: trattiene almeno il 99,995% di particelle aspirate (vedi EN60335-2-69, allegato AA). Versioni ATTENZIONE! Classi di polverosità. Questo aspiratore è prodotto in due versioni: ■■ Versione normale: non adatta all’aspirazione di polveri pericolose e combustibili/esplosive; ■■ Versione per polveri dannose alla salute: classi L, M, H, in questo caso è adatto all’aspirazione di polveri pericolose non combustibili/esplosive in accordo con la norma EN 60335-2-69, par. AA. 2. 202 b), c). Controllare sulla targhetta e sulla etichetta applicata sull’aspiratore la classe di pericolosità della polvere ammessa: L (rischio moderato), M (rischio medio), H (rischio elevato). Avvertenze generali ATTENZIONE! In caso di emergenza: ■■ rottura filtro ■■ incendio ■■ corto circuito ■■ blocco motore ■■ shock elettrico ■■ ecc. Spegnere l’aspiratore, staccare la spina e richiedere l’intervento di personale specializzato. [ NOTA ] ■■ Nel caso di polveri dannose per la salute rivolgersi alle autorità nazionali preposte alla salute e sicurezza, quindi rispettare le normative nazionali in vigore sia durante l’utilizzo che per lo smaltimento. ■■ Le sostanze radioattive non rientrano per definizione nella tipologia di polveri dannose per la salute, sopra descritte. [ NOTA ] Varianti Verificare eventuali sostanze ammesse e la zona di lavoro nel caso di aspiratore in versione ATEX. ATEX Il costruttore dispone di aspiratori idonei all’utilizzo in atmosfere potenzialmente esplosive. Tali varianti sono costruite in accordo alle direttive e normative in vigore. Le istruzioni addizionali relative sono fornite assieme alla macchina. ATTENZIONE! Gli aspiratori non devono essere usati o immagazzinati all’aperto in presenza di umidità. [ NOTA ] Questi apparecchi non si possono usare in ambienti corrosivi. Varianti ATEX Per queste varianti riferirsi alla rete commerciale del costruttore. Vedere le istruzioni per l’uso “ATEX” per gli aspiratori industriali in variante ATEX. Ogni aspiratore è corredato dalla Dichiarazione CE di conformità vedi fac-simile fig. 23. [ NOTA ] Classificazione in accordo con la norma EN 60335-2-69 - All. AA La Dichiarazione di Conformità è un documento della massima importanza e va conservato con estrema cura per essere reso disponibile in caso di richiesta degli Enti di Controllo. Gli apparecchi per polveri dannose alla salute sono classificati secondo le seguenti classi di polvere: ■■ L (rischio moderato) adatto per separare la polvere con un valore limite di esposizione in funzione del volume occupato maggiore di 1 mg/m3; ■■ M (rischio medio) adatto per separare la polvere con un valore limite di esposizione in funzione del volume occupato non minore di 0,1 mg/m3; ■■ H (rischio elevato) adatto per separare tutte le polveri con un valore limite di esposizione in funzione del volume occupato minore di 0,1 mg/m3 incluse le polveri cancerogene e patogene, tra cui l’amianto. 07/2010

Dichiarazione CE di Conformità

C313 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Descrizione dell’aspiratore Parti Macchina ed Etichette Questo aspiratore genera un forte flusso di aria che viene aspirato dalla bocca di aspirazione (5, Fig. 1) e fuoriesce dallo scarico (6, Fig. 1); dopo aver posizionato il tubo e gli accessori verificare la corretta rotazione del motore. L’aspiratore è dotato di una valvola di non ritorno (Clapet, serie CTS), che impedisce la fuoriuscita dell’aria e del materiale dal contenitore polveri, anche se il motore elettrico ruota in senso contrario a quello previsto. Prima di avviare l’aspiratore, innestare il tubo di aspirazione nell’apposito bocchettone, e innestare sulla parte terminale del tubo l’accessorio adatto al tipo di lavorazione da effettuare; riferirsi al catalogo accessori o al servizio assistenza del costruttore. Il diametro dei tubi autorizzati è riportato nella tabella dei dati tecnici. Figura 1

Targhetta identificativa che riporta i seguenti dati: Ragione sociale e indirizzo del fabbricante Designazione e modello che include la classe di utilizzo (L, M o H) Marcatura CE Dati tecnici Numero di serie Anno di costruzione Peso in kg Etichetta di avvertimento (Per modelli versione L, M, H) Targa di quadro sotto tensione Segnala la presenza all’interno del quadro della tensione riportata sulla targhetta. Targa di attenzione Richiama l’attenzione dell’operatore avvertendolo della necessità di scuotere il filtro solamente a macchina spenta. In caso contrario la manovra non produrrebbe alcun effetto rischiando di danneggiare il filtro stesso. Bocca di aspirazione Scarico Valvola di non ritorno (Clapet) (serie CTS versioni L, M, H) Unità aspirante (A serie CTS, B serie CTT) Interruttore on/off Tubo d’aspirazione Tappo di chiusura (versioni M, H) Chiusura a fascia Manico di sgancio contenitore Spia sequenza fasi (serie CTT)

Etichetta classe L Etichetta classe M Etichetta classe H

L’aspiratore è dotato di un filtro primario che consente il funzionamento nella maggior parte delle applicazioni. Oltre al filtro primario che trattiene le polveri più comuni, può essere installato un filtro assoluto in aspirazione e/o in soffiaggio della macchina, con potere filtrante più elevato per polveri fini e dannose per la salute. Optional di trasformazione Sono disponibili diversi tipi di optional di trasformazione dell’aspiratore: ■■ ciclone estraibile ■■ staffa di sollevamento ■■ filtro assoluto in aspirazione ■■ filtro assoluto in soffiaggio ■■ griglia e depressore con sacco ■■ safe bag system ■■ cestello porta accessori ■■ sacco di carta per raccolta polveri Figura 2

Gli optional possono essere richiesti già installati in fase di ordinazione, in alternativa possono essere installati successivamente. Le etichette classe L, M riportano pittogrammi che hanno il seguente significato: Per informazioni, prego riferirsi alla rete commerciale del costruttore. ATTENZIONE! Questo apparecchio contiene polvere pericolosa per la salute. Le operazioni di svuotamento e di manutenzione, compresa la rimozione dei mezzi di raccolta della polvere, devono essere eseguite soltanto da personale autorizzato che indossi abiti di protezione personale adeguati. Non azionare senza il sistema filtrante completo in posizione. Le istruzioni per l’installazione degli optional sono contenute nei kit di trasformazione. ATTENZIONE! Usare solo optional originali forniti ed autorizzati. L’etichetta classe H riporta per esteso la scritta sopra riportata. C313

07/2010 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Accessori Messa in esercizio - collegamento alla rete elettrica Sono disponibili diversi accessori; prego riferirsi al catalogo accessori del costruttore. ATTENZIONE! ATTENZIONE! ■■ Prima della messa in esercizio, accertarsi che l’aspiratore non presenti danneggiamenti evidenti. ■■ Prima di collegare l’aspiratore alla rete accertarsi che la tensione indicata sulla targhetta corrisponda a quella di rete. ■■ Introdurre la spina del cavo di collegamento in una presa con contatto/collegamento di terra correttamente installato. Accertarsi che l’aspiratore sia spento. ■■ Le spine e i connettori dei cavi di collegamento alla rete devono essere protetti da schizzi d’acqua. ■■ Controllare il corretto collegamento alla rete elettrica. ■■ Usare solo aspiratori con cavi di collegamento alla rete elettrica in condizioni perfette (in caso di danni al cavo vi è il pericolo di scosse elettriche!). ■■ Verificare regolarmente l’assenza di danni e segni di usura, screpolature o invecchiamento del cavo di collegamento alla rete. Variante ATEX: riferirsi alla rete commerciale del costruttore. ATTENZIONE! Usare solo accessori originali forniti ed autorizzati dal costruttore. Imballo e disimballo Smaltire i materiali di imballaggio in accordo con la legislazione in vigore. Figura 3 Modello A (mm) B (mm) C (mm)

ATTENZIONE! Durante il funzionamento evitare di: ■■ Calpestare, schiacciare, tirare o danneggiare il cavo di collegamento alla rete elettrica. ■■ Staccare il cavo dalla rete solamente sfilando la spina (non tirare il cavo stesso). ■■ In caso di sostituzione del cavo di alimentazione elettrica, sostituirlo con uno del tipo uguale a quello originale installato: H07 RN - F, lo stesso requisito vale nel caso si utilizzi una prolunga. ■■ Il cavo di alimentazione deve essere sostituito dal Servizio Assistenza del costruttore o da equivalente personale qualificato. Disimballo, movimentazione, utilizzo e immagazzinaggio Operare su superfici piane ed orizzontali.

La portata del piano di appoggio deve essere adeguata al peso dell’apparecchio (aspiratore). 07/2010

C313 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Prolunghe Manutenzione e riparazione Se si usa una prolunga, fare attenzione alla sezione che deve essere adeguata per la corrente assorbita e al grado di protezione dell’aspiratore. ATTENZIONE! Prima di eseguire lavori di pulizia o di manutenzione e durante la sostituzione di parti o la conversione dell’apparecchio a un’altra versione/variante, scollegare l’aspiratore dalla sua sorgente di alimentazione; la spina deve essere rimossa dalla presa. ■■ Eseguire solo i lavori di manutenzione descritti nel presente manuale. ■■ Usare solo ricambi originali. ■■ Non apportare modifiche all’aspiratore. ATTENZIONE! Variante ATEX: quando si aspirano polveri infiammabili non si possono usare prolunghe, dispositivi elettrici da innestare e adattatori. Sezione minima dei cavi della prolunga: Lunghezza massima = 20 m Cavo = H07 RN - F Potenza massima (kW)

Sezione minima (mm2) 2,5

Se non vengono rispettate queste indicazioni, si può compromettere la vostra sicurezza inoltre la dichiarazione di conformità CE emessa con la macchina non è più valida. ATTENZIONE! Le prese, le spine, i connettori e la posa del cavo della prolunga devono essere tali da mantenere il grado di protezione IP dell’aspiratore riportato sulla targhetta. ATTENZIONE! La presa di alimentazione dell’aspiratore deve essere protetta da un interruttore differenziale con limitazione della corrente di guasto, che interrompa l’alimentazione quando la corrente dispersa verso terra supera 30 mA per 30 ms o un circuito di protezione equivalente. ATTENZIONE! Non spruzzare mai acqua sull’aspiratore: vi è pericolo per le persone e vi è il pericolo di creare cortocircuito dell’alimentazione.

ATTENZIONE! Rispettare le norme di sicurezza relative ai materiali aspirati. C313

07/2010 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Dati tecnici Unità di misura Parametro Tensione (50 Hz) CTS22 L, M, H CTS22 CTS40 L, M, H BDC40 H CTT40 L, M, H

Depressione massima hPa - mbar

Depressione massima con valvola limitatrice hPa - mbar

Portata massima aria (senza tubo e riduzioni) m3/h - L/min’

Portata massima aria (con tubo, lunghezza: 3 m, diametro: 50 mm) m3/h - L/min’

Tubi consentiti per classi “L” e “standard” (diametro)

70 /50 70/50 Tubi consentiti per classi “M” e “H” (diametro)

Superficie filtro primario per classi “standard”, “L” e “M”

1,95 1,95 1,95 Superficie filtro assoluto “H” in aspirazione - HEPA 14 secondo MPPS (EN 1882)

Capacità del contenitore Ingresso di aspirazione (diametro)

(*) Solo per utilizzi non ATEX Dimensioni

Condizioni di immagazzinamento: T: -10°C ÷ +40°C Umidità: 85% Condizioni di funzionamento: Altitudine massima: 800 m (Fino a 2.000 m con prestazioni ridotte) T: -10°C ÷ +40°C Umidità: 85% 07/2010

C313 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Dispositivi di sicurezza Avviamento Figura 5

Figura 8 Unità aspirante (serie CTS) Turbine centrifughe e motore elettrico (serie CTT) Valvola limitatrice (serie CTS, versioni L, M, H) Clapet (serie CTS) ATTENZIONE! Prima di avviare l’aspiratore bloccare i freni delle ruote (1). ATTENZIONE! Avviamento/arresto aspiratore ■■ Ruotare l’interruttore (2) in posizione “I” per avviare. ■■ Ruotare l’interruttore in posizione “0” per spegnere. Non manomettere la taratura della valvola limitatrice. Controllo senso di rotazione motore unità aspirante ■■ Verificare la funzionalità dell’aspiratore ponendo una mano sulla bocca di aspirazione Comandi, indicatori e collegamenti Figura 6

Leva di sgancio contenitore polveri Leva bloccaggio ruota Pomello scuotifiltro manuale Vuotometro Interruttore di avviamento/arresto Spia sequenza fasi rossa (serie CTT) Leva fascia cappello Bullone di sicurezza (classe H) Cavo elettrico d’alimentazione Manico Gancio arresto scuotifiltro Tappo per bocchettone 1° CTS22 Nel caso l’aspiratore espella aria dal tubo d’aspirazione, il senso di rotazione del motore non è corretto; staccare la spina dalla presa di corrente e richiedere l’intervento del personale specializzato per effettuare il corretto collegamento delle fasi. 2° CTS22 L, M, H - CTS40 L, M, H - BDC40 H Nel caso l’aspiratore non aspiri aria, il senso di rotazione del motore non è corretto; staccare la spina dalla presa di corrente e richiedere l’intervento del personale specializzato per effettuare il corretto collegamento delle fasi.

L’accensione della spia rossa (3) posta sopra l’interruttore (2) segnala l’errato senso di rotazione del motore; staccare la spina dalla presa di corrente e richiedere l’intervento del personale specializzato per effettuare il corretto collegamento delle fasi. Controlli prima dell’avviamento Figura 7

Bocchettone di aspirazione Prima dell’accensione controllare: ■■ che i filtri siano presenti ■■ che i serraggi siano bloccati ■■ che il tubo di aspirazione e gli accessori siano correttamente inseriti nel bocchettone di aspirazione (1) ■■ che siano presenti, se previsti, il sacco o il contenitore di sicurezza di raccolta polveri. ATTENZIONE! Non aspirare con elemento filtrante difettoso. C313

07/2010 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Funzionamento Arresto di emergenza Ruotare l’interruttore generale in posizione “0”. Figura 9 Vuotometro (2): zona verde (3), zona rossa (1) Svuotamento del contenitore polveri Verificare il controllo della portata: ■■ durante la marcia la lancetta del vuotometro, deve rimanere nella zona verde (3), al fine di garantire che la velocità dell’aria aspirata non scenda sotto al valore di sicurezza di 20 m/s; ■■ se si trova nella zona rossa (1) significa che la velocità dell’aria nel tubo di aspirazione è inferiore a 20 m/s, non si lavora in condizioni di sicurezza; occorre scuotere o sostituire i filtri. ■■ durante la normale condizione di funzionamento chiudere il tubo di aspirazione, la lancetta del vuotometro deve passare dalla zona verde (3) alla zona rossa (1). ATTENZIONE! ■■ Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente. ■■ Controllare la classe dell’aspiratore. Prima di effettuare lo svuotamento si consiglia di scuotere il filtro (vedere “Scuotimento filtro primario”).

ATTENZIONE! Nel caso di aspiratori di Classe M ed H utilizzare solamente tubi con diametro in accordo con quanto riportato nella Tabella “Dati Tecnici”. Ciò al fine di evitare che la velocità dell’aria scenda sotto a 20 m/s. Versione normale non adatta all’aspirazione di polveri pericolose

• ▪ Sganciare il contenitore polveri (1, Fig. 11), sfilarlo e svuotarlo.
• ▪ Controllare l’integrità e il corretto posizionamento della guarnizione di tenuta.
• ▪ Riposizionare il contenitore e riagganciarlo. Sacco di plastica per raccolta polveri Per la raccolta polveri si può usare un sacco di plastica adeguato al tipo di polvere raccolta (vedere Fig. 11). In questo caso la macchina deve essere dotata di accessori opzionali [depressore (3) e griglia (2), Fig. 11]. ATTENZIONE! Durante il funzionamento controllare sempre che la lancetta del vuotometro rimanga nella zona verde (3). Per problemi vedere il capitolo “Ricerca dei guasti”. Versioni per polveri dannose alla salute Scuotimento filtro primario

In relazione alla quantità del materiale aspirato e qualora la lancetta del vuotometro (Fig. 9) passi dalla zona verde (3, Fig. 9) a quella rossa (1, Fig. 9) spegnere l’aspiratore e provvedere a scuotere il filtro primario azionando il pomello (1, Fig. 10). Classi L, M, H adatte all’aspirazione di polveri pericolose e/o cancerogene (classe H) Sacco di carta per raccolta polveri Gli aspiratori di classe M sono forniti con un sacco di carta per raccolta polveri codice 81584000 (Fig. 12) L’aspiratore di classe M deve sempre essere utilizzato con tale sacco di carta installato. La mancata installazione del sacco di carta o un’installazione non corretta possono comportare dei rischi per la salute delle persone. ATTENZIONE! Prima di scuotere fermare la macchina. Non scuotere a macchina in moto, si può danneggiare il filtro. Attendere prima di riavviare, per consentire alla polvere di depositarsi. Se, malgrado lo scuotimento, la lancetta rimanesse sulla zona rossa (1, Fig. 9), occorre sostituire l’elemento filtrante (vedere “Sostituzione del filtro primario”). 07/2010

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Modalità di sostituzione dei contenitori di raccolta per polveri pericolose Al termine dei lavori

ATTENZIONE! ■■ Queste operazioni possono essere effettuate, in accordo con le leggi vigenti, solamente da personale addestrato e specializzato che deve indossare un abbigliamento protettivo adeguato. ■■ Durante questi lavori fare attenzione a non sollevare polvere. Indossare mascherina di protezione P3. ■■ Nel caso di polveri pericolose e/o dannose per la salute si devono utilizzare solo sacchi prescritti dal costruttore (vedere “Ricambi consigliati”). ■■ Lo smaltimento del contenitore e/o del sacco di raccolta va effettuato da personale addestrato e in accordo con le leggi vigenti.

Manutenzione, pulizia e decontaminazione Modalità di sostituzione del sacco di carta (Fig. 12) ATTENZIONE! Rimuovere e posizionare il tubo di aspirazione in luogo sicuro e privo di polvere. ■■ Chiudere il bocchettone con l’apposito tappo (1). ■■ Sganciare il contenitore polveri ■■ Staccare il sacco di carta dal deflettore e chiuderlo ermeticamente con il tappo in dotazione. ■■ Inserire un nuovo sacco di carta facendo attenzione che sia a tenuta con il deflettore. ■■ Riposizionare il contenitore polveri sull’aspiratore. Per garantire il livello di sicurezza dell’apparecchio sono solo ammessi ricambi originali forniti dal costruttore. ATTENZIONE! Le precauzioni di seguito descritte devono essere applicate durante tutte le operazioni di manutenzione, incluso la pulizia e sostituzione filtri primari e assoluto. Modalità di sostituzione del safe bag per aspiratori classe H (Fig. 13)

Rimuovere e posizionare il tubo di aspirazione in luogo sicuro e privo di polvere. Chiudere il bocchettone con l’apposito tappo (1). Sganciare il contenitore polveri. Staccare il sacco prestando attenzione che l’elemento tubolare di unione resti collegato alla bocca d’aspirazione. Chiudere ermeticamente il sacco in plastica. Stringere la fascetta (2) per chiudere ermeticamente la bocca d’aspirazione. Staccare l’elemento di unione (3) dalla bocca d’aspirazione del contenitore polveri. Mettere un nuovo sacco di sicurezza prestando attenzione di introdurre la bocca di aspirazione del sacco fino a garantire la tenuta. Avvolgere il sacco di plastica attorno alla parete esterna del contenitore polveri.

ATTENZIONE! In caso di aspiratori industriali variante ATEX, accertarsi che la leva di blocco del contenitore di raccolta polvere non sia coperta dal sacco di plastica e che venga controllata la conducibilità del contenitore.

Riposizionare il contenitore polveri nella macchina. ATTENZIONE! Prima di inserire il sacco sfilare l’elemento tubolare in modo che non ostruisca l’ingresso dell’aria. C313 Spegnere l’aspiratore e staccare la spina dalla presa. Arrotolare il cavo di collegamento sul manico (Fig. 14). Svuotare il contenitore di raccolta seguendo le istruzioni riportate al paragrafo “Svuotamento del contenitore polveri”. Pulire l’aspiratore come previsto al paragrafo “Manutenzione, pulizia e decontaminazione”. Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita. Depositare l’apparecchio in un locale asciutto, fuori dalla portata di persone non autorizzate. Per il trasporto e quando l’aspiratore non è in uso (in particolare nel caso di aspiratore versione M, H), chiudere il bocchettone di aspirazione con l’apposito tappo (1, Fig. 14).

Per la manutenzione da parte dell’utilizzatore, l’apparecchio deve essere smontato, pulito e revisionato, per quanto ragionevolmente applicabile, senza causare rischi al personale di manutenzione e agli altri. Le precauzioni adatte includono la decontaminazione prima dello smontaggio, condizioni per la ventilazione filtrata dell’aria di scarico del locale in cui l’apparecchio è smontato, la pulizia dell’area di manutenzione e un’adatta protezione del personale. In caso di apparecchi di classe H e di classe M, l’esterno dell’apparecchio deve essere decontaminato mediante metodi di pulizia ad aspirazione, spolverato o trattato con sigillante prima di essere portato fuori da una zona pericolosa. Tutte le parti dell’apparecchio devono essere considerate contaminate quando vengono tolte dalla zona pericolosa e devono essere eseguite azioni appropriate per prevenire dispersione di polvere. Quando si eseguono operazioni di manutenzione o di riparazione, tutti gli elementi contaminati che non possono essere puliti bene devono essere eliminati. Tali elementi devono essere eliminati in sacchetti impenetrabili conformemente ai regolamenti applicabili in accordo con le leggi locali per l’eliminazione di tale materiale. Questa procedura va rispettata per lo smaltimento dei filtri (primario, assoluto e in soffiaggio). Gli scomparti non stagni alla polvere vanno aperti con utensili adeguati (cacciaviti, chiavi ecc.) e puliti accuratamente. 07/2010 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali

Sostituzione del filtro primario Almeno una volta all’anno far eseguire dal costruttore o dal suo personale di assistenza tecnica un controllo. Per esempio: controllo dei filtri alla ricerca di danni relativi alla tenuta d’aria dell’apparecchio e del funzionamento corretto del quadro elettrico di comando. Figura 15

ATTENZIONE! In particolare sugli aspiratori di Classe H, l’efficienza di filtrazione dell’apparecchiatura dovrebbe essere verificata almeno una volta all’anno, o più di frequente se specificato dalla legislazione nazionale. Il metodo di prova per verificare l’efficienza del filtro dell’aspiratore è specificato nella normativa EN 603352-69, par. AA.22.201.2. Se il test non viene superato, deve essere ripetuto dopo avere sostituito il filtro di classe H con uno nuovo. Tubo di aspirazione Leva di sbloccaggio Coperchio ATTENZIONE! Controllare la Classe dell’aspiratore (L, M, H). Durante questi lavori fare attenzione a non sollevare polvere. Indossare mascherina P3 ed altri indumenti e guanti di protezione (DPI) adeguati alla pericolosità della polvere raccolta, riferirsi alla legislazione in vigore. Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente.

Smontaggio e sostituzione dei filtri primario e assoluto

Quando l’aspiratore tratta sostanze pericolose i filtri sono contaminati, pertanto occorre: ■■ operare con cautela evitando di disperdere polvere e/o materiale aspirato; ■■ inserire il filtro smontato e/o sostituito in un sacchetto di plastica impenetrabile; ■■ richiuderlo ermeticamente; ■■ smaltire il filtro in accordo con le leggi vigenti.

Rimuovere la fascetta (4). Smontare il tubo di aspirazione (1). Agire sulla leva (2) per smontare il coperchio (3) insieme al filtro primario. Smontare il vecchio filtro dalla gabbia. Montare il nuovo filtro e bloccarlo alla gabbia con apposite fascette. Procedere in modo inverso a quanto descritto per lo smontaggio per montare il coperchio/filtro primario nel contenitore di aspirazione. Smaltire il filtro sostituito in accordo con la legislazione vigente. In caso di necessità contattare il servizio assistenza del costruttore. Sostituzione del filtro assoluto ATTENZIONE! La sostituzione del filtro non deve essere eseguita con leggerezza. Occorre rimpiazzarlo con altro dalle identiche caratteristiche, di capacità filtrante di superficie esposta e di categoria. In caso contrario si pregiudica il corretto funzionamento dell’aspiratore. Versione per polveri dannose alla salute: Classe H ATTENZIONE! Durante questi lavori fare attenzione a non sollevare polvere. Indossare mascherina P3 ed altri indumenti e guanti di protezione (DPI) adeguati alla pericolosità della polvere raccolta, riferirsi alla legislazione in vigore. ATTENZIONE! Non riutilizzare il filtro di Classe H una volta smontato dall’apparecchio. 07/2010

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Sostituzione del filtro assoluto montato in aspirazione Controllo e pulizia ventola di raffreddamento motore Figura 16

Arresto scuotifiltro Pomello azionamento filtro Coperchio Leva Bullone di sicurezza Dado di bloccaggio (filtro assoluto) Disco porta filtro assoluto Filtro primario Vite di fissaggio fascetta Fascetta fissaggio filtro primario Filtro assoluto Tubo d’aspirazione Fascetta tubo d’aspirazione

Arrestare l’aspiratore. Allentare la fascetta (13) mediante un cacciavite e smontare il tubo d’aspirazione (12). Sbloccare l’arresto scuotifiltro (1). Svitare il pomello (2). Sbloccare il bullone di sicurezza (5). Agire sulla leva (4) per smontare il coperchio (3). Mediante l’utilizzo di un cacciavite, allentare la vite (9) della fascetta di fissaggio (10) del filtro primario (8). Togliere il disco porta filtro (7) con filtro assoluto montato e svitare il dado (6). Togliere il filtro assoluto (11). Ricoprire il filtro assoluto (11) con un sacco di plastica chiudere ermeticamente il sacco, smaltire il filtro in accordo con la legislazione vigente. Introdurre un nuovo filtro (11) con caratteristiche di filtrazione uguali a quello sostituito. Bloccare il filtro assoluto con il dado (6). Stringere la vite (9) della fascetta (10) fissando il filtro primario (8) al disco porta filtro assoluto (7). Reinserire il coperchio (3). Richiudere ermeticamente il coperchio mediante la leva (4) e bloccare nuovamente il bullone di sicurezza (5). Avvitare e bloccare il pomello (2) mediante l’arresto scuotifiltro (1). Rimontare il tubo di aspirazione (12) e ristringere la fascetta (13).

ATTENZIONE! Queste operazioni possono essere effettuate, solamente da personale addestrato e specializzato Al fine di evitare surriscaldamento del motore elettrico, in particolare se si opera in zone polverose, effettuare periodicamente la pulizia della ventola di raffreddamento del motore. (Vedi Fig. 5) Controllo tenute Verifica integrità tubazioni Controllare l’integrità e il corretto fissaggio dei tubi di collegamento (1, Fig. 17 per modelli CTT e 2, Fig. 17 per modelli CTS). In caso di lesioni, rotture o in caso di anomalo accoppiamento del tubo sui bocchettoni di raccordo, procedere alla sostituzione dei tubi. Quando vengono trattati materiali collosi, controllare le possibili occlusioni che possono intervenire lungo il tubo (3, Fig. 17), nel bocchettone e sul deflettore presente nella camera filtrante. Per la pulizia raschiare dall’esterno del bocchettone (3, Fig. 17) e rimuovere il materiale depositato come indicato in figura 17. Verifica tenuta camera filtrante Se la guarnizione di tenuta (1, Fig. 18) tra il contenitore e la camera filtrante (3) non garantisce la tenuta: ■■ Allentare le quattro viti (2) che bloccano la camera filtrante (3) alla struttura dell’aspiratore. ■■ Fare scendere la camera filtrante (3) mediante le relative asole e, raggiunta la posizione di tenuta, ribloccare le viti (2). Se la guarnizione presenta lacerazioni, fessure, ecc., occorre procedere alla sua sostituzione. Nel caso non si ottenesse ancora una tenuta ottimale sostituire la guarnizione (1). Pulizia e sostituzione ciclone (Opzionale) [ NOTA ] Se il ciclone (3, Fig. 19) presenta solamente un deposito di polvere, far scendere la stessa dal foro centrale. [ NOTA ] Nel caso di aspiratore con varianti ATEX: eseguire i controlli di continuità galvanica come indicato nel manuale specifico. La norma EN 60335-2-69 prescrive controlli a intervalli regolari o dopo ogni lavoro di riparazione o di modifica. Per eseguire la perfetta pulizia del ciclone (3, Fig. 19) occorre smontarlo: ■■ Agire sulla leva (1) per smontare il coperchio (2) insieme al filtro primario. ■■ Svitare le due viti e sfilarlo dal contenitore. Se eccessivamente consumato provvedere alla sua sostituzione. Rimontare le parti smontate procedendo in modo inverso a quanto descritto per lo smontaggio. C313

07/2010 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Tensionamento e sostituzione cinghia (serie CTT) Schemi elettrici Macchina base Figura 21 Figura 22

ATTENZIONE! In caso di sostituzione delle cinghie utilizzare solo ricambi originali o con le stesse caratteristiche di quelle da sostituire. Schema A Rif. ATTENZIONE! Queste operazioni possono essere effettuate, solamente da personale addestrato e specializzato ATTENZIONE! Dopo circa 1h di funzionamento riverificare il tensionamento della cinghia.

Ricambi consigliati È molto importante che la cinghia di trasmissione venga montata con la corretta tensione, al fine di ottimizzare il rendimento e la durata. Operativamente per ottenere un corretto tensionamento della cinghia di trasmissione utilizzare il seguente metodo:

Cavo Alimentazione con spina Soffiante (serie CTS) o motore elettrico (serie CTT) Interruttore on/off Di seguito si elencano i ricambi che si consiglia di tenere sempre disponibili così da velocizzare eventuali interventi di manutenzione:

Allentare le quattro viti di fissaggio slitta (1). Allentare il dado (2) e agire sulla vite (3) per regolare la tensione della cinghia di trasmissione (4). Misurare la flessione del tratto indicato che deve essere di 5 ÷ 6 mm nella parte centrale con l’applicazione di una forza di 50 N perpendicolare alla cinghia stessa. Bloccare il dado (2) e le quattro viti di fissaggio slitta (1). Filtro primario Filtro assoluto

Fascetta serraggio filtro principale

Safe Bag Cinghia di trasmissione (Serie CTT40) Smaltire la macchina in accordo con la legislazione vigente. –– Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata)

Guarnizione filtro Sacco carta raccolta polvere (5 pezzi) Figura 20

Guarnizione camera filtro Smaltimento macchina

Per l’ordinazione riferirsi al catalogo parti di ricambio del costruttore. Il marchio (Fig. 20), riportato sul prodotto o sulla sua documentazione, indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dall’inopportuno smaltimento dei rifiuti, si invita l’utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali. 07/2010

C313 CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Istruzioni originali Ricerca guasti Inconveniente Causa Rimedio Filtro primario intasato Scuotere il filtro. Se non è sufficiente, sostituirlo Tubo di aspirazione intasato Controllare il condotto di aspirazione e pulirlo. Intervento del salvamotore Controllare la regolazione. Controllare l’assorbimento del motore. Se necessario, rivolgersi ad un centro di assistenza autorizzato. Il filtro si è lacerato Sostituirlo con un altro di identica categoria. Il filtro non è adeguato Sostituirlo con altro di categoria idonea e verificare. L’aspiratore anziché aspirare soffia Non corretto allacciamento alla rete elettrica Richiedere l’intervento del personale specializzato per effettuare il corretto collegamento delle fasi. Vedi pagina 8 capitolo Avviamento Presenza di correnti elettrostatiche sull’aspiratore Mancata o inefficiente messa a terra Verificare tutte le messe a terra. In particolare il raccordo al bocchettone di aspirazione. L’aspiratore si è arrestato improvvisamente Perdita di polvere dall’aspiratore

1) RISULTA IN CONFORMITÀ con quanto previsto dalle seguenti direttive comunitarie:

COMMUNAUTAIRE RICHTLIJNEN EG - VERKLARING VAN OVEREENKOMSTIGHEID EG Wij verklaren onder onze verantwoordelijkheid dat de machine, beschreven op de voorzijde van de pagina, overeenkomt met de richtlijnen en normen cit. loc. De onderhavige verklaring verliest zijn geldigheid: - indien wijzigingen aan de machine worden aangebracht - indien de voorschriften, in de handleiding van gebruik en onderhoud, niet worden nageleefd. Direttiva comunitaria

• Direttiva macchine: 2006/42/EC

• Direttiva bassa tensione: 2006/95/EC

• Direttiva compatibilità elettromagnetica: 2004/108/EC DET EUROPÆISKE FÆLLESSKABS DIREKTIVER - EU KONFORMITETSERKLÆRING Vi erklærer hermed under fuldt ansvar, at den på forsiden beskrevne maskine er konform med og overholder alle direktiver og heri indeholdte normer. Nærværende erklæring mister sin gyldighed: - såfremt der foretages ændringer på maskinen - såfremt anvisningerne i brugs- og vedligeholdelsesmanualen ikke overholdes. EK KOMUNITĀRĀS DIREKT¯IVAS - EK ATBILSTĪBAS CERTIFIKĀTS Apliecinām uz mūsu atbildı̄bu, ka mašı̄na, kas aprakstı̄ta š̌ı̄s lapas priek špusē, atbilst š̌eit uzrādı̄tajām direktı̄vām un normām. šis certifikāts zaudē savu derı̄gumu: - ja, mašı̄nai tiek veiktas izmaiņas - ja netiek ievēroti lietoš̌anas un apkopes rokasgrāmatā aprakstı̄tie norādı̄jumi.

2) SODDISFA ai requisiti delle seguenti norme armonizzate

3) La presente dichiarazione perde la sua validità:

- qualora vengano apportate modifiche alla macchina; - qualora non vengano rispettate le prescrizioni del manuale uso e manutenzione. EC BENDRIJOS DIREKTYVOS - ATITIKIMO EUROPOS BENDRIJOS EC DIREKTYVOMS DEKLARACIJA Prisiimdami atsakomyb˛e deklaruojame kad tituliniame lape nurodytas prietaisas atitinka čia išvardintoms direktyvoms ir normoms. ši deklaracija tampa negaliojančia: - jeigu pakeičiama prietaiso konstrukcija - jeigu nesilaikoma eksploatacijos instrukcijos nurodym˛uar reikalavim˛u.

4) Responsabile del file tecnico secondo 2006/42/EC: Nilfisk-CFM SpA
