MANUAL DE USUARIO BDC40 H NILFISK

MANUAL DE INSTRUCCIONES E C313-I-GB-F-D-E

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

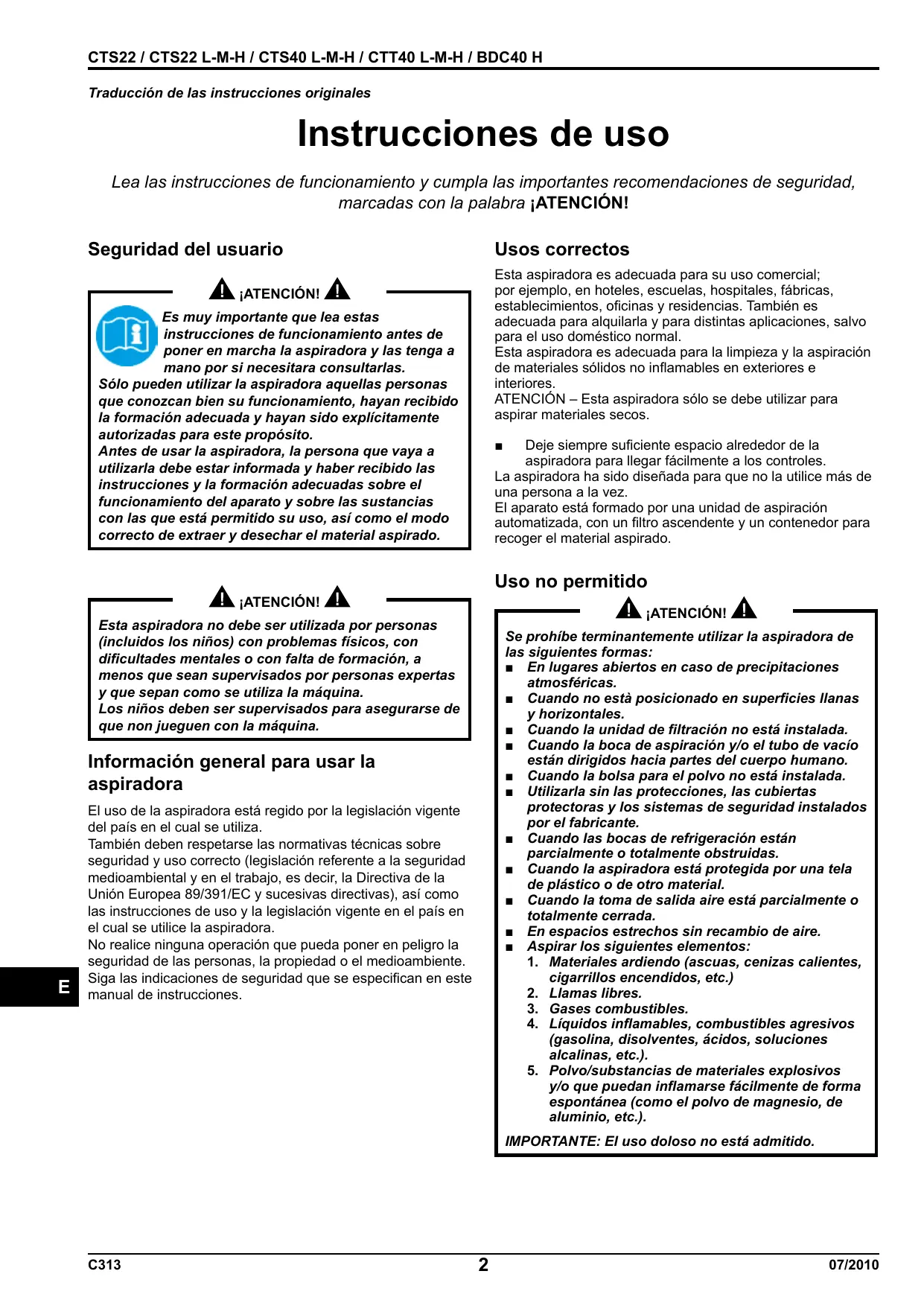

Instrucciones de uso

Lea las instrucciones de funcionamiento y cumpla las importantes recomendaciones de seguridad, marcadas con la palabra ¡ATENCIÓN!

Seguridad del usuario

Esta aspiradora es adecuada para su uso comercial; por ejemplo, en hoteles, escuelas, hospitales, fábricas, establecimientos, oficinas y residencias. También es adecuada para alquilarla y para distintas aplicaciones, salvo para el uso doméstico normal. Esta aspiradora es adecuada para la limpieza y la aspiración de materiales sólidos no inflamables en exteriores e interiores. ATENCIÓN – Esta aspiradora sólo se debe utilizar para aspirar materiales secos.

Es muy importante que lea estas instrucciones de funcionamiento antes de poner en marcha la aspiradora y las tenga a mano por si necesitara consultarlas. Sólo pueden utilizar la aspiradora aquellas personas que conozcan bien su funcionamiento, hayan recibido la formación adecuada y hayan sido explícitamente autorizadas para este propósito. Antes de usar la aspiradora, la persona que vaya a utilizarla debe estar informada y haber recibido las instrucciones y la formación adecuadas sobre el funcionamiento del aparato y sobre las sustancias con las que está permitido su uso, así como el modo correcto de extraer y desechar el material aspirado.

Deje siempre suficiente espacio alrededor de la aspiradora para llegar fácilmente a los controles.

La aspiradora ha sido diseñada para que no la utilice más de una persona a la vez. El aparato está formado por una unidad de aspiración automatizada, con un filtro ascendente y un contenedor para recoger el material aspirado.

Esta aspiradora no debe ser utilizada por personas

(incluidos los niños) con problemas físicos, con dificultades mentales o con falta de formación, a menos que sean supervisados por personas expertas y que sepan como se utiliza la máquina. Los niños deben ser supervisados para asegurarse de que non jueguen con la máquina.

Se prohíbe terminantemente utilizar la aspiradora de las siguientes formas:

■■ En lugares abiertos en caso de precipitaciones atmosféricas. ■■ Cuando no està posicionado en superficies llanas y horizontales. ■■ Cuando la unidad de filtración no está instalada. ■■ Cuando la boca de aspiración y/o el tubo de vacío están dirigidos hacia partes del cuerpo humano. ■■ Cuando la bolsa para el polvo no está instalada. ■■ Utilizarla sin las protecciones, las cubiertas protectoras y los sistemas de seguridad instalados por el fabricante. ■■ Cuando las bocas de refrigeración están parcialmente o totalmente obstruidas. ■■ Cuando la aspiradora está protegida por una tela de plástico o de otro material. ■■ Cuando la toma de salida aire está parcialmente o totalmente cerrada. ■■ En espacios estrechos sin recambio de aire. ■■ Aspirar los siguientes elementos: 1. Materiales ardiendo (ascuas, cenizas calientes, cigarrillos encendidos, etc.) 2. Llamas libres. 3. Gases combustibles. 4. Líquidos inflamables, combustibles agresivos (gasolina, disolventes, ácidos, soluciones alcalinas, etc.). 5. Polvo/substancias de materiales explosivos y/o que puedan inflamarse fácilmente de forma espontánea (como el polvo de magnesio, de aluminio, etc.).

Información general para usar la aspiradora

E El uso de la aspiradora está regido por la legislación vigente del país en el cual se utiliza.

También deben respetarse las normativas técnicas sobre seguridad y uso correcto (legislación referente a la seguridad medioambiental y en el trabajo, es decir, la Directiva de la Unión Europea 89/391/EC y sucesivas directivas), así como las instrucciones de uso y la legislación vigente en el país en el cual se utilice la aspiradora. No realice ninguna operación que pueda poner en peligro la seguridad de las personas, la propiedad o el medioambiente. Siga las indicaciones de seguridad que se especifican en este manual de instrucciones.

IMPORTANTE: El uso doloso no está admitido.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Versiones y variantes

Emisiones de polvo en el ambiente

Valores indicativos de rendimiento: ■■ versión normal (no apta para aspirar polvos de materiales peligrosos): retiene al menos el 99 % de las partículas aspiradas (consulte la EN60335-2-69, Anexo AA); ■■ versión para polvo de materiales peligrosos para la salud (clases L, M H): L: retiene al menos el 99 % de las partículas aspiradas (consulte la EN60335-2-69, Anexo AA); M: retiene al menos el 99,9 % de las partículas aspiradas (consulte la EN60335-2-69, Anexo AA); H: retiene al menos el 99,995 % de las partículas aspiradas (consulte la EN60335-2-69, Anexo AA).

¡ATENCIÓN! Clasificación del polvo Existen dos versiones de esta aspiradora: ■■ Versión normal: no está preparada para aspirar polvo de materiales peligrosos, combustibles o explosivos; ■■ Versión para polvo de materiales peligrosos para la salud: clases L - M - H. En este caso, la aspiradora está preparada para aspirar polvo de materiales peligrosos, no combustibles/no explosivos, de acuerdo con el estándar EN 603352-69, pár. AA. 2. 202 b), c). Compruebe el nivel de peligrosidad de polvo admitido por el aparato leyendo la placa informativa y la etiqueta de la aspiradora: L (bajo riesgo), M (riesgo medio), H (alto riesgo).

Recomendaciones generales

¡ATENCIÓN! En caso de emergencia: ■■ rotura del filtro ■■ incendio ■■ cortocircuito ■■ bloqueo del motor ■■ descarga eléctrica ■■ etc. Apague la aspiradora, desenchúfela y póngase en contacto con el personal de asistencia cualificado.

■■ En el caso de polvo nocivo para la salud, póngase en contacto con las autoridades sanitarias y de seguridad locales y respete las normas nacionales vigentes a la hora de utilizar y desechar el aparato. ■■ Las sustancias radioactivas no se incluyen en la definición de tipos de polvo nocivos para la salud descrita anteriormente.

Compruebe el lugar de trabajo y las sustancias toleradas por la variante ATEX de la aspiradora.

ATEX El fabricante produce aspiradoras que se pueden utilizar en atmósferas potencialmente explosivas. Estas variantes se fabrican de acuerdo con las directivas y estándares vigentes.

Las instrucciones adicionales se incluyen en la aspiradora.

No utilice ni guarde las aspiradoras en el exterior en lugares húmedos.

Variantes ATEX Si desea información sobre estas versiones, consulte la red de ventas del fabricante. Para las aspiradoras industriales ATEX véase las instrucciones para el uso “ATEX”.

Estas aspiradoras no se pueden usar en ambientes corrosivos.

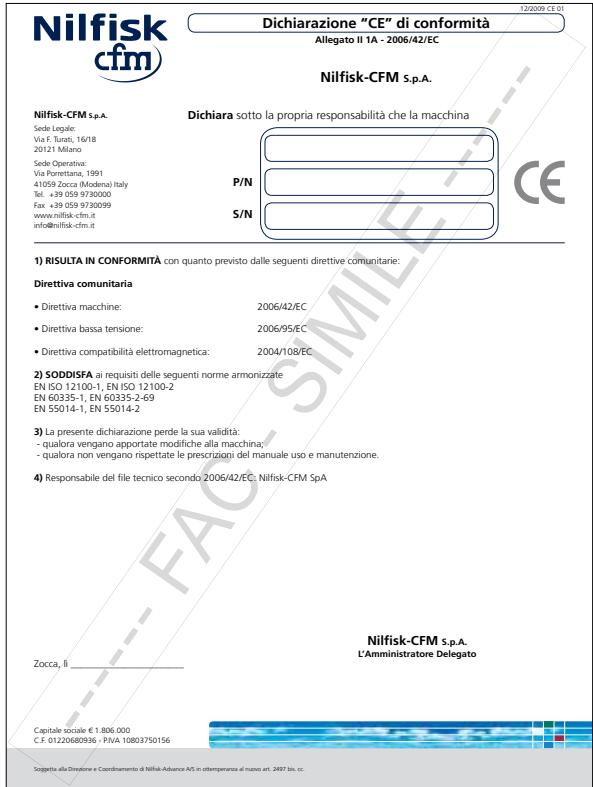

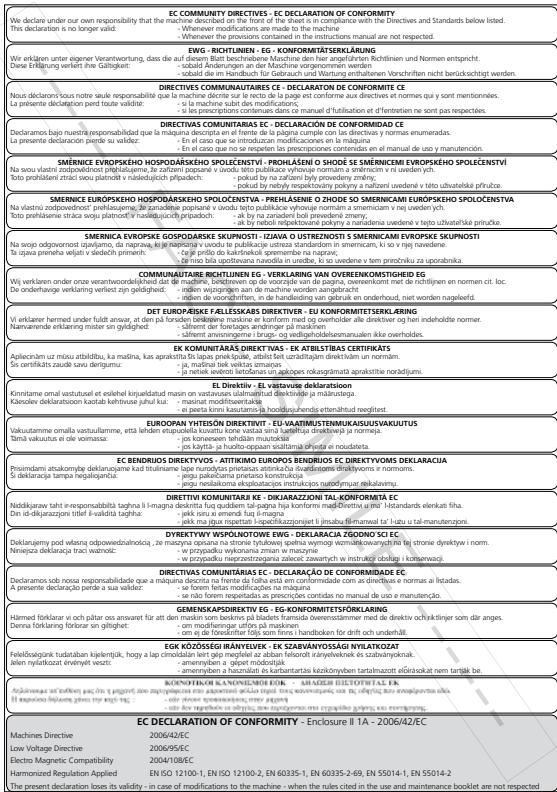

Declaración CE de conformidad

Todas las aspiradoras vienen con una Declaración CE de conformidad. Véase la copia en la fig. 23.

Clasificación de acuerdo con el estándar

EN 60335-2-69 – Anexo AA

La Declaración de conformidad es un documento importante que debería guardar a buen recaudo para mostrarlo a las autoridades si éstas se lo solicitan.

Las aspiradoras que se utilizan para aspirar polvo de materiales peligrosos para la salud se clasifican según las siguientes categorías de polvo:

■■ L (bajo riesgo) se pueden utilizar para separar el polvo con un valor límite de exposición superior a 1 mg/m3, según el volumen ocupado; ■■ M (riesgo medio) se pueden utilizar para separar el polvo con un valor límite de exposición no inferior a 0,1 mg/m3, según el volumen ocupado; ■■ H (alto riesgo) para separar todos los polvos con un valor límite de exposición inferior a 0,1 mg/m3, según el volumen ocupado, incluidos los polvos carcinógenos y patógenos, como los amiantos.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

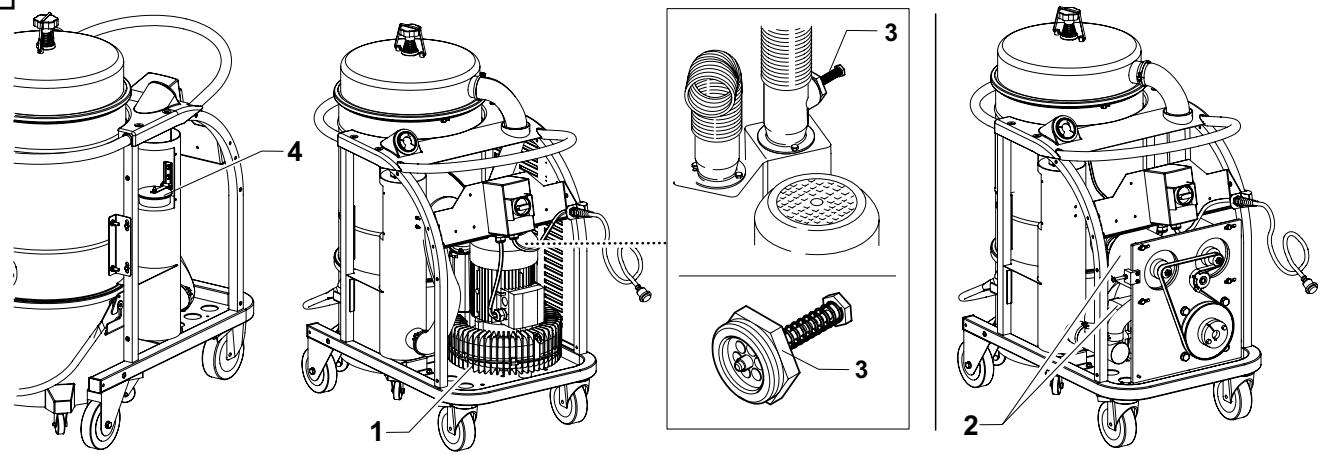

Descripción de la aspiradora

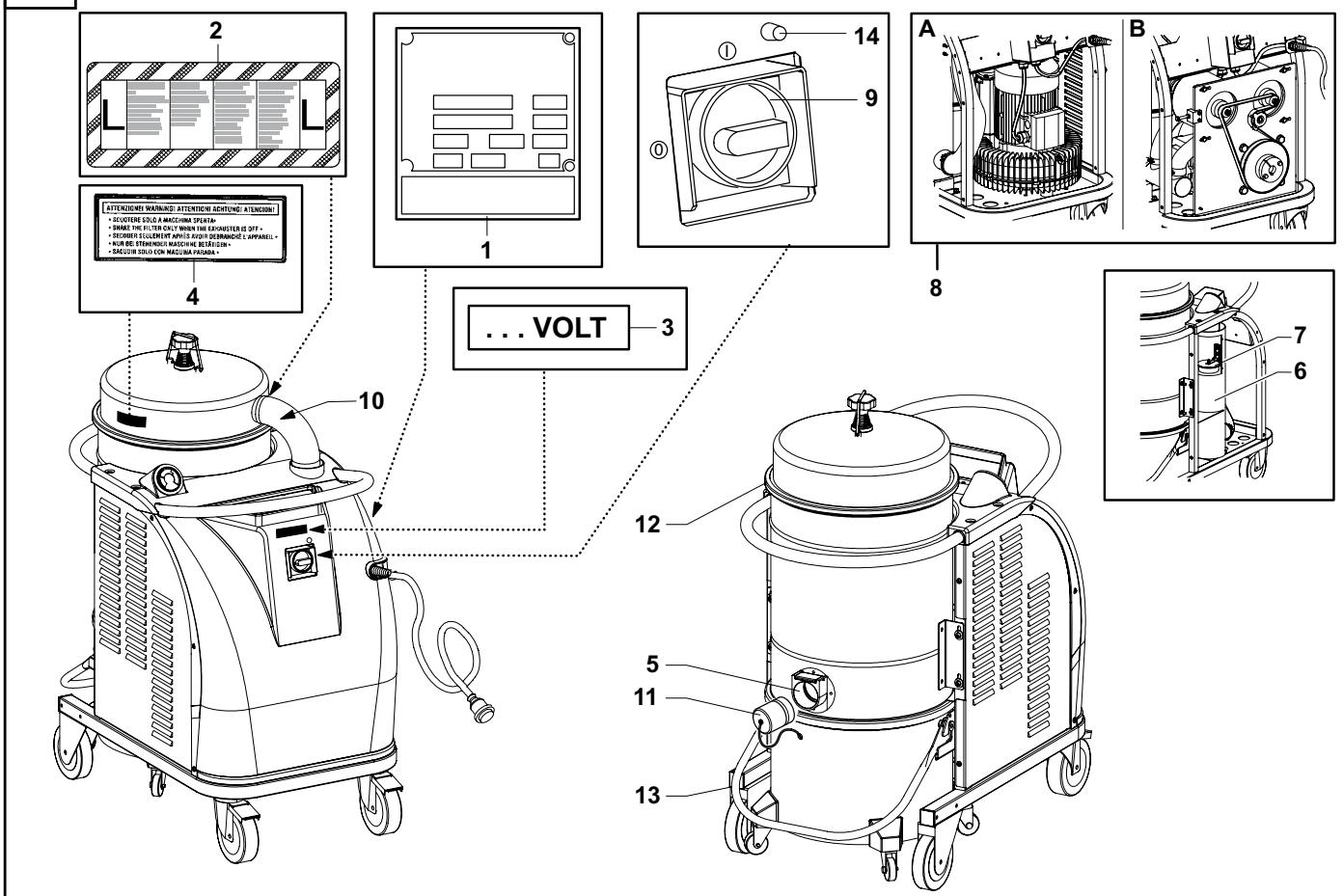

Componentes de la máquina y etiquetas

Esta aspiradora crea una potente corriente de aire que entra a través de la toma de admisión (5, fig. 1) y sale por el tubo de escape (6, fig. 1). Compruebe que el motor funciona correctamente después de ensamblar el tubo y las herramientas.

La aspiradora está provista de una válvula de retención (Clapet, serie CTS), que impide la salida de aire y materiales del contenedor, aunque el motor eléctrico gire en la dirección opuesta a la prevista. Antes de poner en marcha la aspiradora, ensamble el tubo de vacío en la toma de admisión y, a continuación, añada la herramienta que necesite en el extremo. Consulte el catálogo de accesorios del fabricante o póngase en contacto con el Centro de Servicio. Los diámetros de los tubos autorizados se detallan en la tabla de especificaciones técnicas.

9. 10. 11. 12. 13. 14.

Placa identificativa, que incluye:

• Nombre y dirección del fabricante • Designación y modelo, incluso clase (L, M o H) • Marcación CE • Especificaciones técnicas • Número de serie • Año de construcción • Peso (kg) Etiqueta de aviso (para versiones L, M, H) Placa del panel de alimentación Muestra que el panel se alimenta con el voltaje indicado en la placa informativa. Placa de aviso Indica a la persona que utiliza la aspiradora que no debe mover el filtro sin apagar antes el aparato. Si no se sigue esta indicación, mover el filtro no produciría ningún efecto y, además, podría dañarlo. Toma de admisión Toma de salida Válvula de retención (Clapet) (serie CTS, versiones L, M, H) Unidad de aspiración (A serie CTS, B serie CTT) Interruptor de puesta en marcha/parada Tubo de vacío Tapón de cierre (versiones M, H) Cierre de cinta Empuñadura para desensamblar el contenedor Indicador secuencia fase (serie CTT)

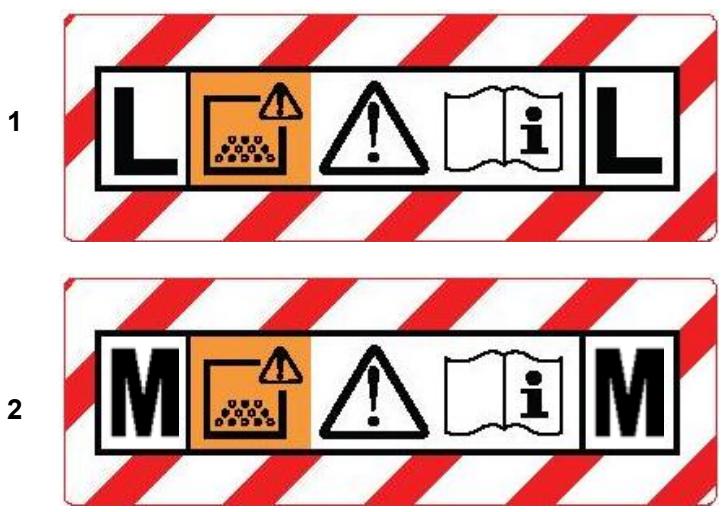

Etiqueta clase L Etiqueta clase M Etiqueta clase H

La aspiradora posee un filtro primario que se puede utilizar para la mayoría de aplicaciones.

Además del filtro principal, que retiene los tipos más comunes de polvo, con esta aspiradora se puede utilizar un filtro absoluto de succión y un filtro absoluto de extracción, que aumentan la capacidad de filtración de polvos finos y sustancias peligrosas para la salud.

Hay varios kits opcionales a su disposición para modificar la aspiradora: ■■ separador extraíble ■■ soporte de levantamiento ■■ filtro absoluto de succión ■■ filtro absoluto de extracción ■■ rejilla y tubo de succión con bolsa ■■ sistema safe bag ■■ cesta porta accesorios ■■ bolsa de papel

Las etiquetas de clase L y M contienen pictogramas con los siguientes significados:

Si lo solicita, podemos entregarle la aspiradora con los accesorios opcionales instalados. No obstante, pueden también instalarse con posterioridad.

E Esta aspiradora contiene polvo nocivo para la salud.

Solo personal autorizado, equipado con el debido equipo de protección personal, debería vaciar y realizar el mantenimiento de la aspiradora, incluyendo la retirada de los medios utilizados para aspirar el polvo. No utilice el aparato si el sistema de filtrado completo no está instalado.

Para más información, póngase en contacto con la red de vendedores del fabricante.

En los kits de adaptación se incluyen las instrucciones de instalación de los kits opcionales. ¡ATENCIÓN! Utilice solamente recambios originales proporcionados y autorizados por el fabricante.

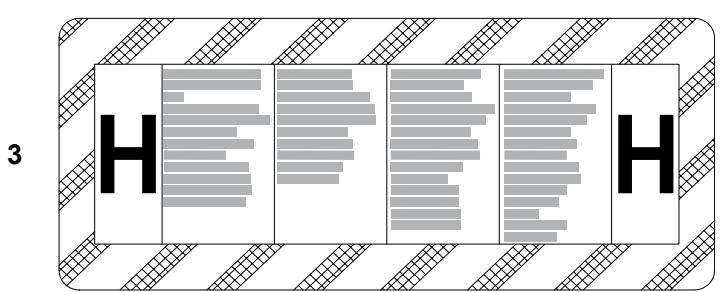

La etiqueta de la clase H contiene el texto anterior.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Empezar a utilizarla: conexión a la fuente de alimentación

Hay distintos accesorios disponibles; consulte el catálogo de accesorios del fabricante.

■■ Antes de empezar a trabajar, asegúrese de que no hay signos de daños evidentes en la aspiradora.

■■ Antes de conectar la aspiradora a la red eléctrica, asegúrese de que la tensión límite indicada en la placa de datos se corresponde con la de la red eléctrica. ■■ Conecte la aspiradora al enchufe de la corriente eléctrica mediante una conexión con toma de tierra correctamente instalada. Compruebe que la aspiradora esté apagada. ■■ Los enchufes y conectores de los cables de conexión deben estar protegidos contra las salpicaduras de agua. ■■ Controle la correcta conexión a la red eléctrica. ■■ Utilice la aspiradora sólo cuando los cables de conexión a la red de suministro eléctrico estén en perfecto estado (unos cables dañados podrían ser causa de descargas eléctricas). ■■ Compruebe periódicamente que el cable eléctrico no muestre signos de excesivo daño, desgaste, rajas o envejecimiento.

Variante ATEX: consulte la red de ventas del fabricante.

¡ATENCIÓN! Utilice solamente accesorios originales proporcionados y autorizados por el fabricante.

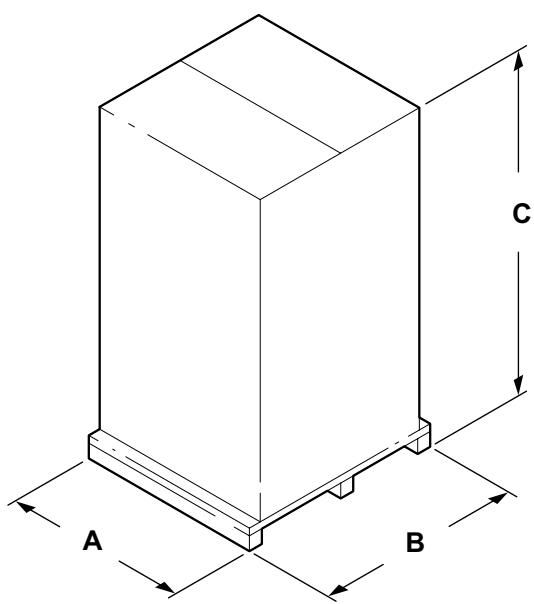

Embalaje y desembalaje

Deseche los materiales del embalaje conforme a la legislación vigente. Figura 3 Modelo

Cuando la aspiradora esté funcionado, no: ■■ Aplaste, dañe, pise ni tire del cable que conecta el aparato al suministro eléctrico. ■■ Desconecte únicamente el cable de la red eléctrica quitando el enchufe (no tire del cable). ■■ Si tiene que sustituir el cable, utilice otro del mismo tipo que el original: H07 RN - F. Actúe de la misma forma cuando utilice un cable de extensión. ■■ El cable debe ser sustituido por el personal del Centro de Servicio del fabricante o personal cualificado equivalente.

Desembalaje, desplazamiento, uso y almacenamiento

Trabaje en superficies planas y horizontales. La capacidad de carga de la superficie en la que se coloque la aspiradora debe ser capaz de soportar su peso.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Mantenimiento y reparaciones

En caso de que utilice un cable de extensión, asegúrese de que sea adecuado para la alimentación y el grado de protección de la aspiradora.

Antes de limpiar, revisar, sustituir partes o adaptar la aspiradora para obtener otra versión/variante, desconéctela de la toma de corriente retirando el enchufe de la toma eléctrica. ■■ Realice sólo las operaciones de mantenimiento descritas en este manual. ■■ Utilice sólo recambios originales. ■■ No realice modificaciones de ningún tipo en la aspiradora.

Variante ATEX: no debe utilizar cables de extensión conectados a dispositivos y adaptadores eléctricos cuando la aspiradora se emplee para limpiar polvo inflamable. Sección mínima de cables de extensión: Longitud máxima = 20 m Cable = H07 RN - F Potencia máxima (kW)

Sección mínima (mm )

El incumplimiento de estas instrucciones podría poner en peligro su seguridad. Además, dejaría inmediatamente sin efecto la declaración de conformidad de la CE emitida con la aspiradora.

Las tomas de corriente, los enchufes, los conectores y la instalación de los cables de extensión deben mantener el grado de protección IP de la aspiradora, como se indica en la placa informativa. ¡ATENCIÓN! La toma de corriente a la que se conecte la aspiradora debe estar protegida por un interruptor diferencial del circuito con limitación para sobretensión, que interrumpa el suministro eléctrico si la corriente que va a tierra excede de 30 mA para 30 milisegundos, o por un circuito de protección equivalente. ¡ATENCIÓN! No moje la aspiradora con agua: si lo hace, será un peligro para las personas expuestas y podría producirse un cortocircuito en la corriente eléctrica. ¡ATENCIÓN! Observe la normativa de seguridad sobre los materiales que vaya a recoger con la aspiradora.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

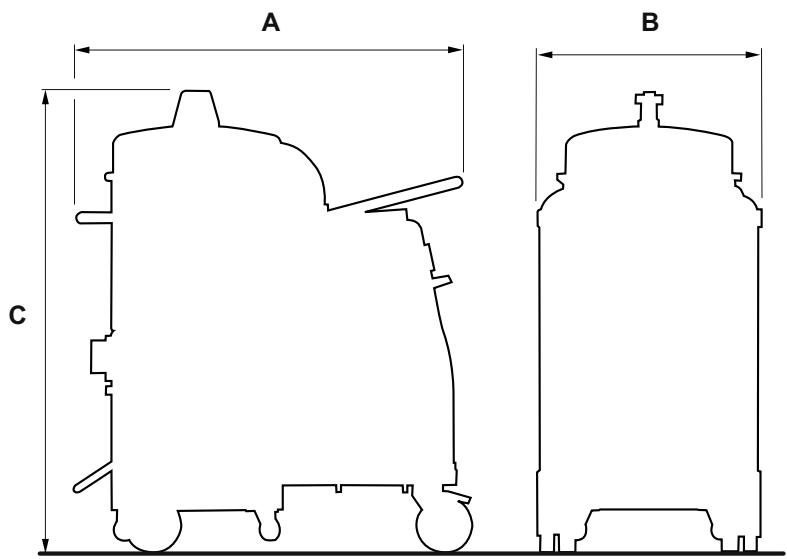

Especificaciones técnicas

Nivel de potencia (EN 60335-2-69) (50 Hz)

Succión máxima con válvula limitadora

Nivel máximo de corriente de aire (sin tubo ni reducciones)

Nivel máximo de corriente de aire (con tubo, longitud: 3 m, diámetro:

Tubos admitidos para las clases “L” y “estándar” (diámetro)

Tubos admitidos para las clases “M” y “H” (diámetro)

Superficie del filtro principal para las clases “estándar”, “L” y “M”

Superficie del filtro absoluto “H” de aspiración - HEPA 14 según el método MPPS (EN 1882)

Superficie del filtro absoluto “ULPA 15” de extracción

Peso “versión estándar, L y M”

Capacidad contenedor

Toma de admisión (diámetro)

(*) Sólo para uso no ATEX Condiciones de almacenamiento:

T : -10°C ÷ +40°C Humedad: 85% Condiciones de funcionamiento: Altitud máxima: 800 m (Hasta 2.000 m con rendimiento reducido) T : -10°C ÷ +40°C Humedad: 85%

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Dispositivos de seguridad

Unidad de aspiración (serie CTS)

Turbinas centrífugas y motor eléctrico (serie CTT) Válvula limitadora (serie CTS, versiones L, M, H) Clapet (serie CTS)

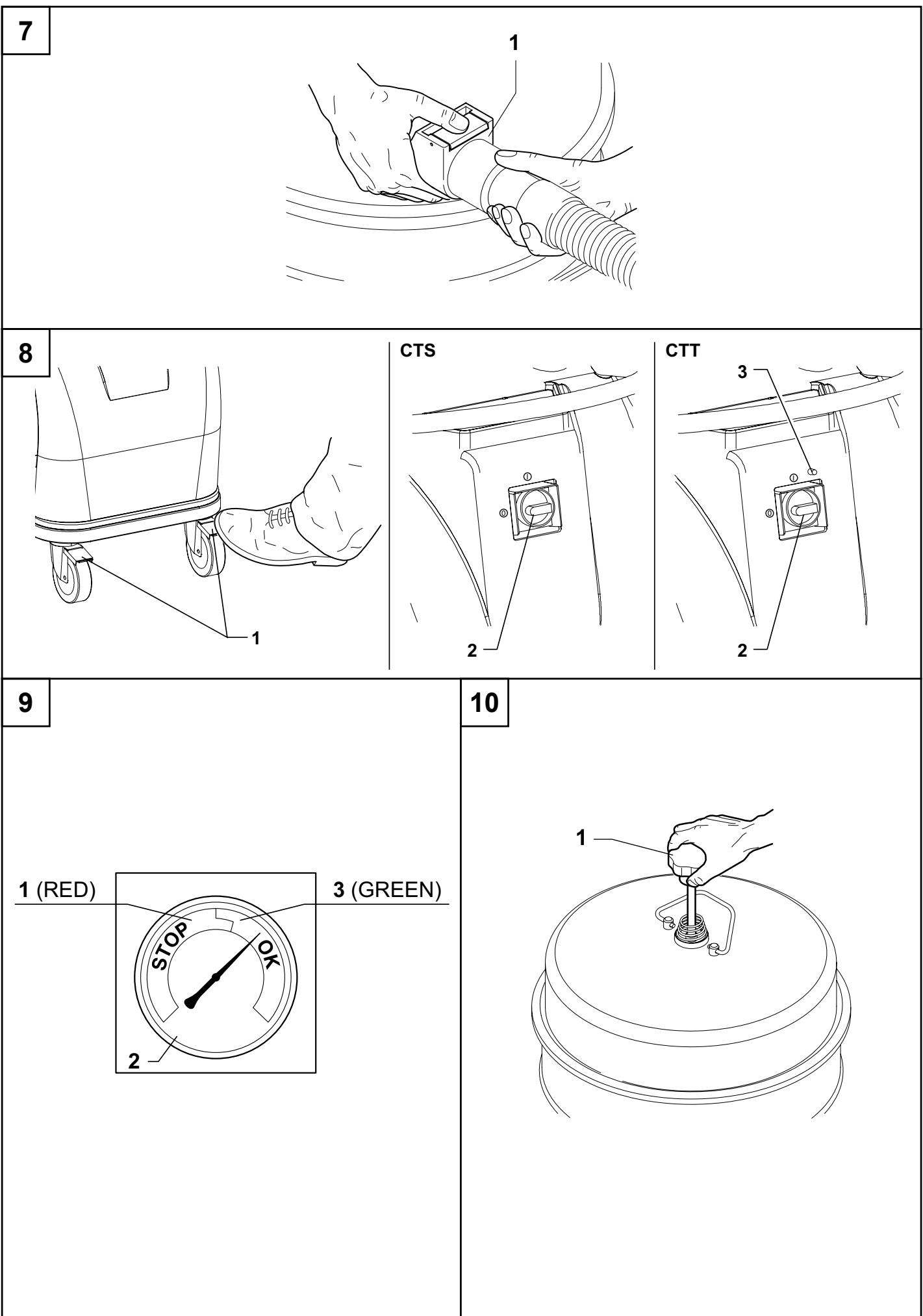

Bloquee los frenos (1) de las ruedecillas antes de arrancar la aspiradora.

■■ Coloque el interruptor (2) en posición “I” para poner en marcha la aspiradora. ■■ Coloque el interruptor en posición “0” para apagar la aspiradora.

No fuerce ningún ajuste de la válvula limitadora.

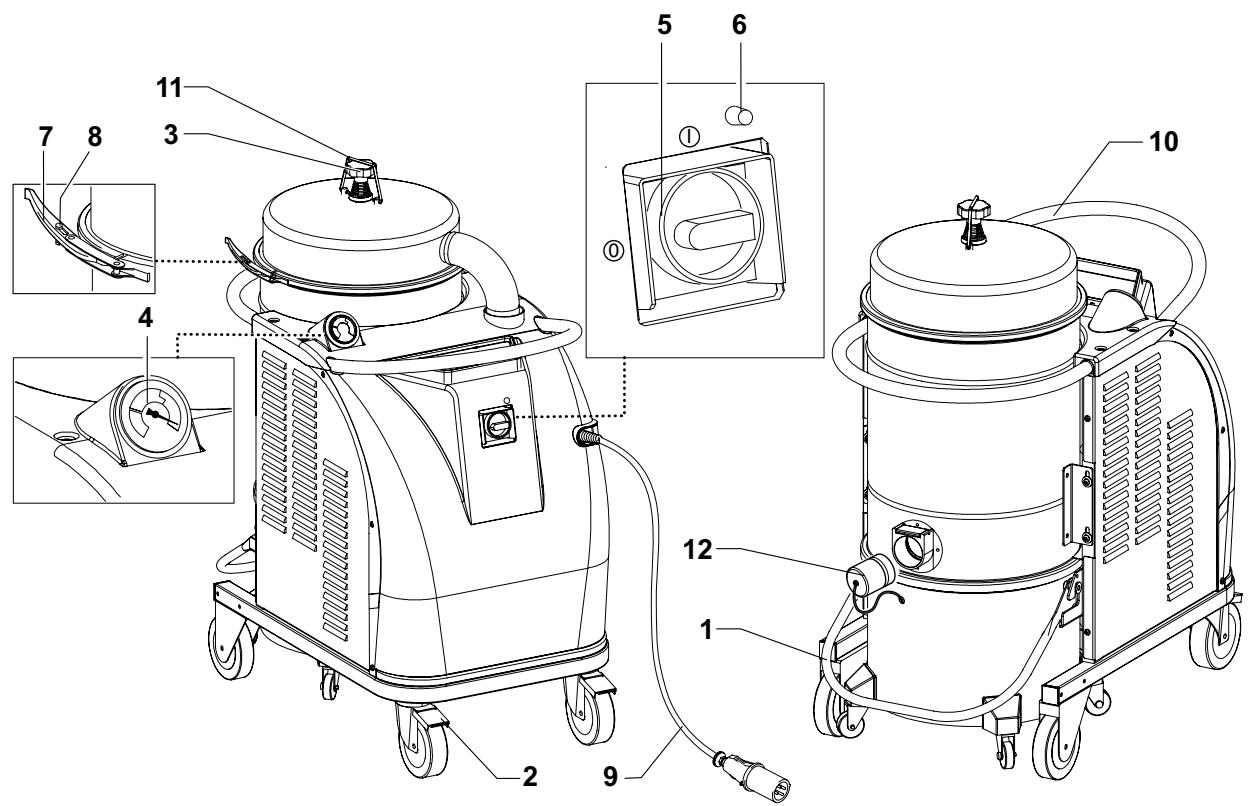

Controles, indicadores y conexiones

Comprobación de la dirección de rotación del motor de la unidad de aspiración

■■ Compruebe el funcionamiento de la aspiradora colocando una mano en la toma de admisión

Palanca para desensamblar el contenedor de polvo

Palanca de la ruedecilla Tirador del agitador de filtro manual Vacuómetro Interruptor para aspirar/detener Indicador rojo secuencia fase (serie CTT) Palanca cinta tapa Perno de seguridad (clase H) Cable de alimentación eléctrica Empuñadura Retén sacudidor de filtro Tapón de llenado

Si la aspiradora descarga el aire del tubo de vacío, la dirección de rotación no es correcta; desconecte el enchufe de la toma de corriente y póngase en contacto con el personal de asistencia cualificado para efectuar la conexión de fase correcta. 2° CTS22 L, M, H - CTS40 L, M, H - BDC40 H Si la aspiradora no aspira aire, la dirección de rotación no es correcta; desconecte el enchufe de la toma de corriente y póngase en contacto con el personal de asistencia cualificado para efectuar la conexión de fase correcta.

Comprobaciones antes de empezar

3° CTT40 L, M, H El encendido del indicador rojo (3) situado sobre el interruptor

(2) señaliza la dirección de rotación incorrecta del motor; desconecte el enchufe de la toma de corriente y póngase en contacto con el personal de asistencia cualificado para efectuar la conexión de fase correcta.

Antes de empezar, compruebe que:

■■ los filtros estén instalados ■■ todos los pestillos estén bien cerrados ■■ el tubo de vacío y las herramientas se hayan acoplado correctamente a la toma de admisión (1) ■■ se ha instalado la bolsa o contenedor de polvo de seguridad, si procede. ¡ATENCIÓN! No utilice la aspiradora si el filtro es defectuoso.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Funcionamiento de la aspiradora

Parada de emergencia

Coloque el interruptor principal en posición “0”.

Vacuómetro (2): zona verde (3), zona roja (1)

Vaciado del contenedor de polvo

Compruebe la corriente de aire:

■■ cuando la aspiradora esté funcionando, la aguja del vacuómetro debe permanecer en la zona verde (3) para asegurarse que la velocidad del aire de admisión no esté funcionando por debajo del límite de seguridad de 20 m/ seg; ■■ si la aguja entra en la zona roja (1), la velocidad del aire en el tubo de vacío es inferior a 20 m/s y la aspiradora no funciona en condiciones de seguridad. Deberá agitar o sustituir los filtros. ■■ en las normales condiciones de funcionamiento, cierre el tubo de vacío, la aguja del vacuómetro debe desplazarse de la zona verde (3) hasta la zona roja (1).

■■ Antes de realizar estas operaciones, apague la aspiradora y quite el enchufe de la toma de corriente. ■■ Compruebe qué clase de aspiradora posee. Le aconsejamos que agite el filtro antes de vaciar el contenedor (consulte el apartado “Limpieza del filtro principal”). ■■

Si la aspiradora es de clase M o H, utilice sólo tubos con diámetros que respetan las indicaciones en la tabla de los datos técnicos. Esto es para evitar que la velocidad del aire descienda bajo los 20 m/seg.

Versión normal, no apta para aspirar polvo de materiales peligrosos

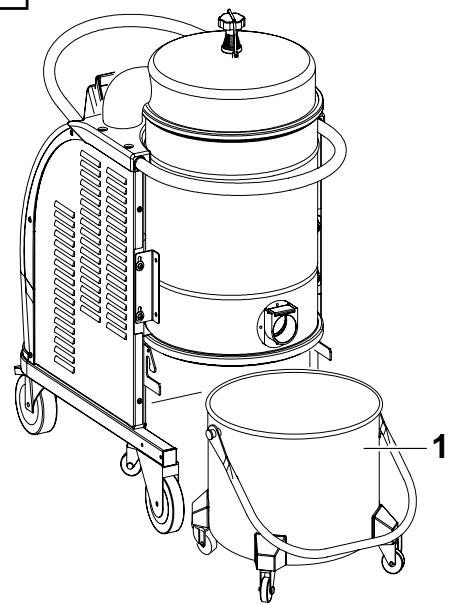

▪▪ Desencaje el contenedor de polvo (1, fig. 11), extráigalo y vacíelo. ▪▪ Compruebe que la junta esté en perfecto estado y bien colocada. ▪▪ Coloque el contenedor en su lugar original para volver a fijarlo en su posición.

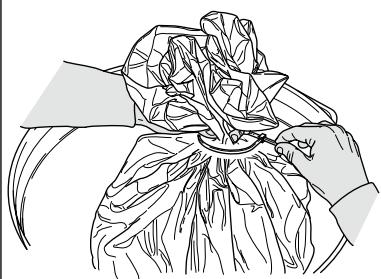

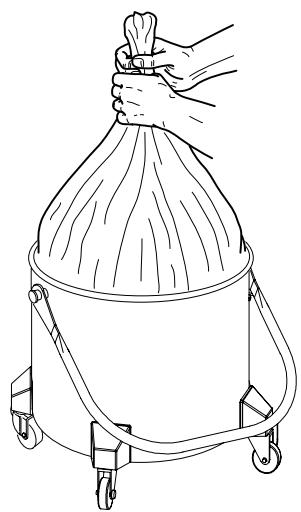

Puede utilizar una bolsa de plástico para recoger el polvo

(véase fig.11). En este caso, la aspiradora debe estar equipada con algunos accesorios opcionales [tubo de succión (3) y rejilla (2), fig. 11].

Compruebe que la aguja del vacuómetro se mantiene en la zona verde (3) cuando la aspiradora esté funcionando.

Si hubiera algún fallo, consulte el apartado de “Solución de problemas”.

Versiones para polvos de materiales peligrosos para la salud

Sacudimiento del filtro primario

Según la cantidad de polvo aspirado y si la aguja del vacuómetro

(Fig. 9) se desplaza de la zona verde (3, Fig. 9) hasta la zona roja (1, Fig. 9), apague la aspiradora y sacuda el filtro primario mediante el tirador (1, Fig. 10).

Las clases L, M y H se pueden utilizar para aspirar polvos de materiales peligrosos y/o carcinógenos (clase H)

Las aspiradoras de la clase M se entregan con bolsa de papel para el polvo código 81584000 (Fig. 12). Las aspiradoras de la clase M siempre deben utilizarse con la bolsa de papel instalada. Si la bolsa de papel no está instalada o se instala de forma incorrecta, podría ocasionar riesgos de salud para las personas expuestas.

Detenga la aspiradora antes de sacudir el filtro. No sacuda el filtro cuando la aspiradora esté encendida, ya que esto podría dañar dicho filtro. Espere unos instantes antes de volver a encender la aspiradora para que el polvo se asiente en el fondo del contenedor. Si la aguja permaneciera en la zona roja (1, Fig. 9) después de haber sacudido el filtro, sustitúyalo por otro nuevo (lea el apartado “Sustitución del filtro principal”).

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Sustitución del contenedor para polvos peligrosos

Al final de la sesión de limpieza

■■ Sólo podrán llevar a cabo estas operaciones personal cualificado con una indumentaria adecuada y que cumplan con la legislación vigente.

■■ Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara protectora con filtro P3. ■■ En caso de polvo peligroso y/o nocivo, usar solo bolsas aprobadas por el fabricante (véase “Recambios recomendados”). ■■ Sólo podrán desechar estos contenedores y/o bolsas personal cualificado que cumpla la legislación vigente.

Mantenimiento, limpieza y descontaminación

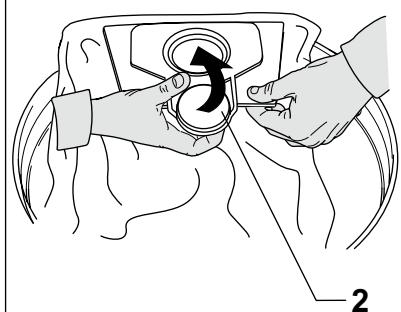

Sustitución de la bolsa de papel (Fig. 12)

Extraiga el tubo de vacío y póngalo en un lugar seguro, sin polvo. ■■ Cierre la toma de admisión con el tapón adecuado (1). ■■ Desensamble el contenedor para el polvo. ■■ Quite la bolsa de papel del deflector y cierrela herméticamente con el tapón en dotación. ■■ Instale una nueva bolsa de papel controlando que esté hermética con el deflector. ■■ Vuelva a colocar el contenedor para el polvo en la aspiradora.

Para garantizar el nivel de seguridad de la aspiradora, sólo debería utilizar las piezas de repuesto originales suministradas por el fabricante. ¡ATENCIÓN! Las precauciones que se describen a continuación deben respetarse durante las operaciones de mantenimiento, incluidas la limpieza o sustitución de filtros principales HEPA.

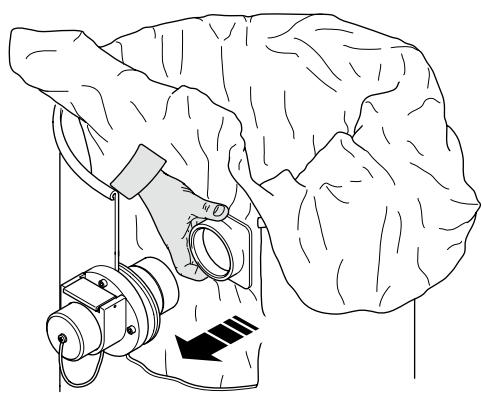

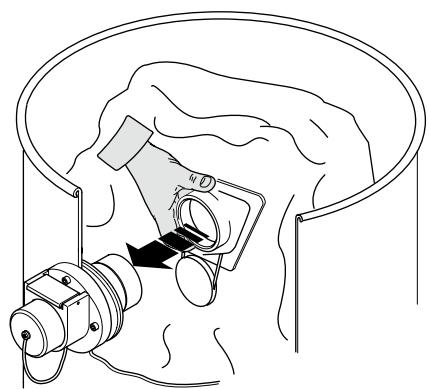

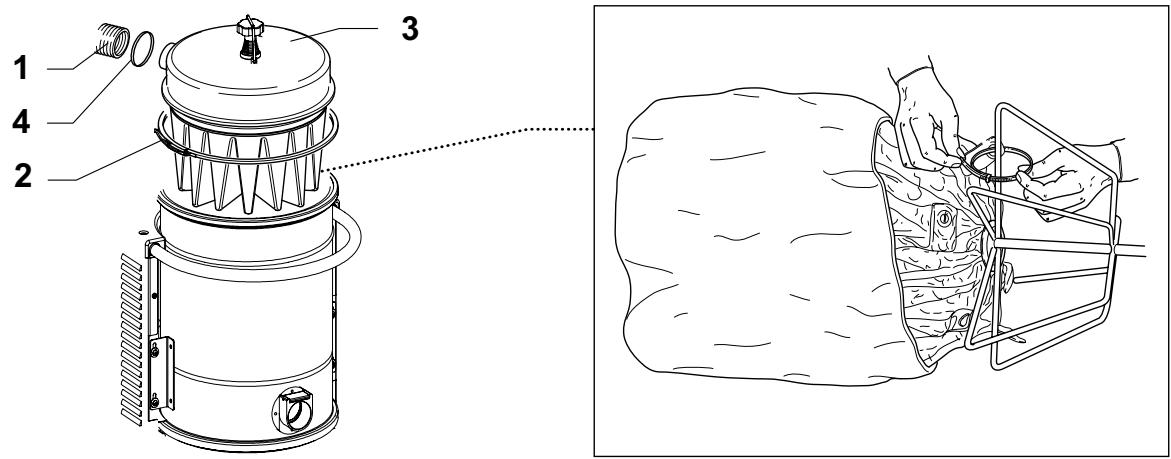

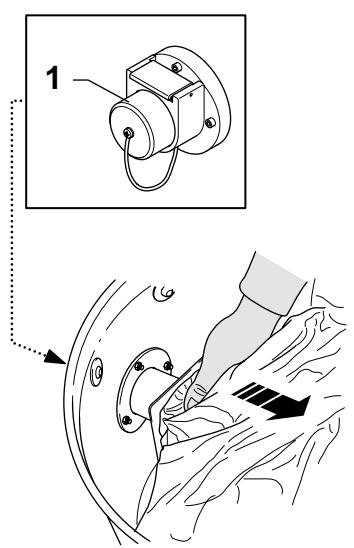

Como sustituir la bolsa de seguridad para aspiradoras de clase H (Fig. 13)

■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■

Extraiga el tubo de vacío y póngalo en un lugar seguro, sin polvo.

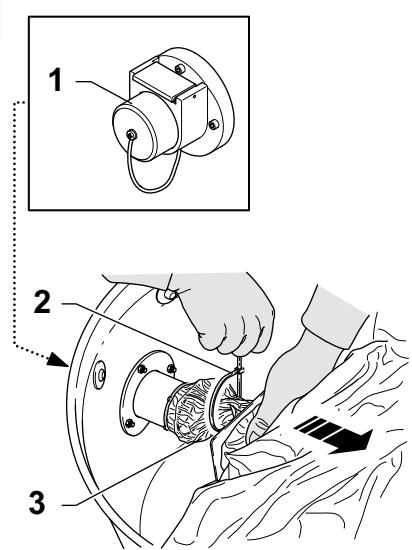

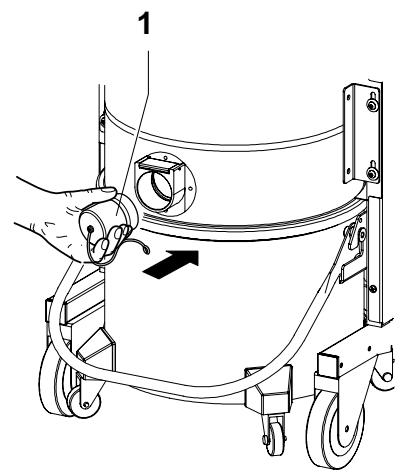

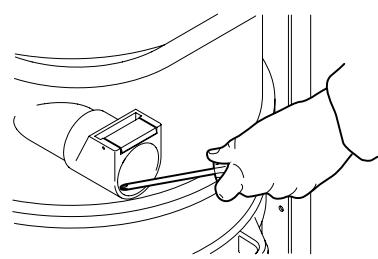

Cierre la toma de admisión con el tapón adecuado (1). Desensamble el contenedor para el polvo. Extraiga la bolsa y compruebe que el elemento tubular de unión sigue conectado a la toma de admisión. Cierre la bolsa de plástico herméticamente. Apriete la abrazadera (2) para cerrar la toma de admisión herméticamente. Extraiga el elemento de unión (3) de la toma de admisión del contenedor para el polvo. Coloque una bolsa de seguridad nueva y compruebe que la toma de admisión de la bolsa esté sellada. Recubra la pared externa del contenedor para el polvo con la bolsa de plástico.

E Para las aspiradoras industriales ATEX, controle que la palanca de bloqueo del contenedor de polvo no esté cubierta con la bolsa de plástico y que la conductividad del contenedor esté comprobada.

Vuelva a colocar el contenedor para el polvo en la aspiradora.

Antes de introducir la bolsa, extraiga el elemento tubular para que no obstruya la entrada de aire.

Apague la aspiradora y desconecte el enchufe de la toma de corriente.

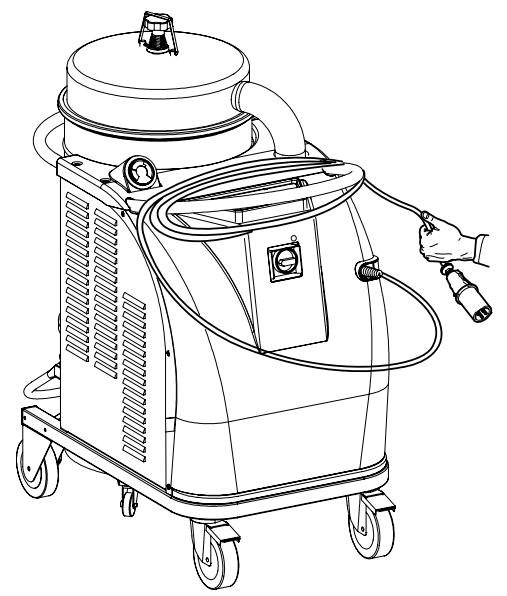

Enrolle el cable de conexión alrededor de la empuñadura (fig. 14). Vacíe el contenedor como se indica en el apartado “Vaciado del contenedor”. Limpie la aspiradora como se detalla en el apartado “Mantenimiento, limpieza y descontaminación”. Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia. Guarde la aspiradora en un lugar seco, fuera del alcance de personal no autorizado. Tapone la toma de admisión con el tapón adecuado (1, fig. 14) cuando traslade la aspiradora a otro lugar o cuando no la vaya a utilizar (en especial, las versiones M y H).

Para que el usuario pueda realizar las operaciones de mantenimiento, la aspiradora deberá estar desmontada, limpia y revisada, en la medida de lo razonable, sin que represente un peligro para el personal de mantenimiento ni para otras personas. Para cumplir las precauciones correctas deberá descontaminar el aparato antes de desmontar la aspiradora, ventilar el aire de escape mediante filtros y de forma apropiada de la habitación en la que se haya desmontado la aspiradora y limpiar la zona de mantenimiento para proteger al personal.

Si la aspiradora es de clase M o H, las partes externas deben ser descontaminadas con distintos métodos de limpieza y succión. Asimismo, antes de colocarlas fuera de la zona de peligro, se deberá eliminar el polvo o tratar dichas partes con material de sellado. Cuando se quiten de la zona de peligro, todas las partes de la aspiradora se considerarán contaminadas y será necesario llevar a cabo las operaciones apropiadas para prevenir que el polvo se esparza. Una vez realizado el procedimiento de mantenimiento o reparación, hay que desechar todos los elementos contaminados que no se puedan limpiar correctamente. Estos elementos se deben desechar en bolsas selladas, según la normativa aplicable y de acuerdo con la legislación local sobre el desecho de estos materiales. Este procedimiento debe seguirse también cuando se eliminan los filtros (principal, HEPA y de extracción). Es importante abrir los compartimentos que no sean herméticos con las herramientas adecuadas (destornilladores, llaves inglesas, etc.) y limpiarlos en profundidad.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Sustitución del filtro primario

El fabricante o su personal técnico deben realizar una inspección al menos una vez al año. Por ejemplo: verifique los filtros de aire y compruebe que las características herméticas de la aspiradora no hayan sufrido ningún daño. Corrobore que el panel de control eléctrico funciona correctamente.

Palanca de desensamblaje Tapa ¡ATENCIÓN!

En las aspiradoras de clase H, concretamente, la eficacia de los filtros debe comprobarse al menos una vez al año (o con más frecuencia si así lo establece la legislación nacional). El método de prueba para comprobar la eficacia de los filtros de la aspiradora se indica en la norma EN 60335-2-69, apart. AA.22.201.2.

En caso de no pasar la prueba, deberá repetirse después de cambiar el filtro de clase H.

Compruebe la clase de la aspiradora (L, M, H).

Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. Antes de realizar estas operaciones, apague la aspiradora y quite el enchufe de la toma de corriente.

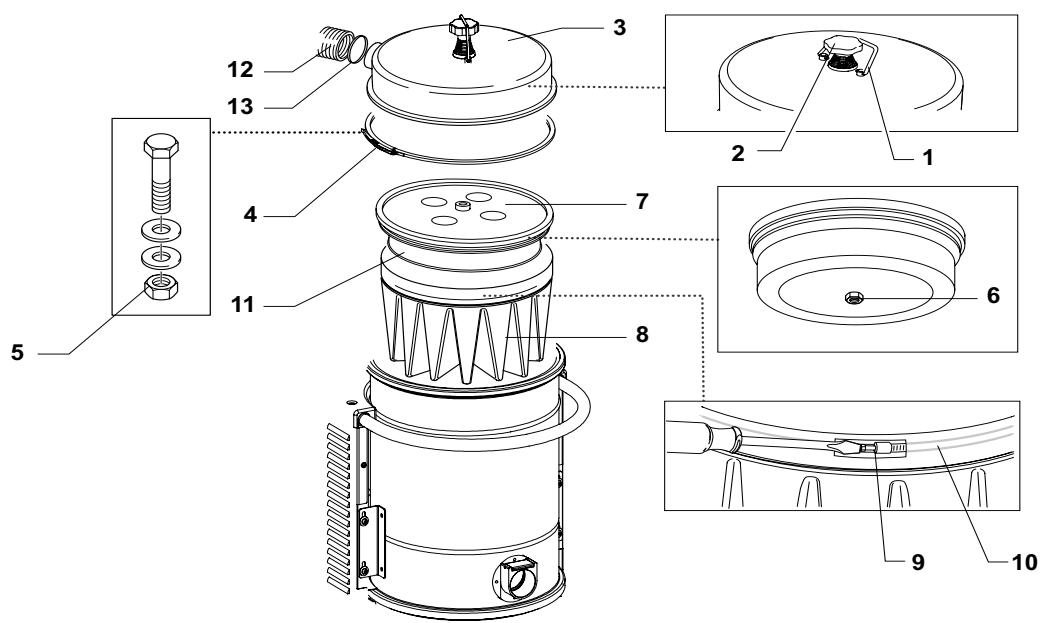

Desmontaje y sustitución de los filtros primario y absoluto

Cuando se utilice la aspiradora para limpiar sustancias peligrosas, los filtros se contaminarán. Por tanto: ■■ trabaje cuidadosamente e intente no derramar el polvo y/o material aspirado; ■■ coloque el filtro desmontado y/o sustituido en una bolsa de plástico sellada; ■■ cierre la bolsa herméticamente; ■■ deseche el filtro según la legislación vigente.

Extraiga la abrazadera (4).

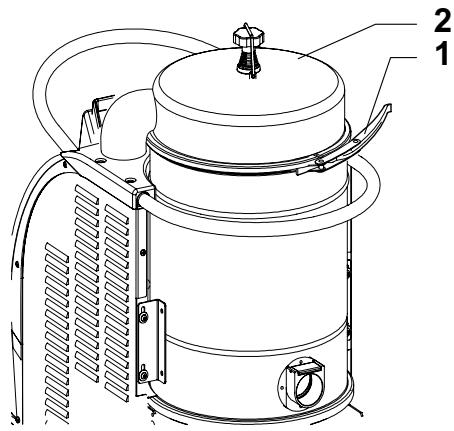

Extraiga el tubo de vacío (1). Utilice la palanca (2) para quitar la tapa (3) junto con el filtro primario. Quite el filtro usado de la caja. Coloque el nuevo filtro y fíjelo en la jaula con las abrazaderas especiales. Instale la tapa y el filtro primario en el orden inverso a su extracción. Deseche el filtro usado según la legislación vigente.

Si necesario póngase en contacto con el Centro de Servicios del fabricante.

Sustitución del filtro HEPA

Versión para polvo de materiales peligrosos para la

salud: Clase H La sustitución del filtro es un asunto muy importante.

El filtro debe ser sustituido por otro con idénticas características, superficie de filtración y categoría. De no ser así, el aspirador no funcionaría correctamente.

Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. ¡ATENCIÓN! No vuelva a utilizar el filtro de clase H después de haberlo quitado de la aspiradora.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Sustitución del filtro de succión HEPA Inspección y limpieza del ventilador refrigerador del motor

Retén sacudidor de filtro

Tirador filtro Tapa Palanca Perno de seguridad Tuerca de bloqueo (filtro absoluto) Disco porta filtro absoluto Filtro primario Tornillo de fijación abrazadera Abrazadera de fijación filtro primario Filtro absoluto Tubo de vacío Abrazadera tubo de vacío

Afloje la abrazadera (13) con un destornillador y quite el tubo del vacío (12). Suelte el retén (1) del agitador de filtro. Desenrosque el tirador (2). Suelte el perno de seguridad (5). Utilice la palanca (4) para quitar la tapa (3). Afloje el tornillo (9) de la abrazadera de fijación (10) del filtro primario (8) mediante un destornillador. Quite el disco porta filtro (7) con el filtro absoluto instalado y desenrosque la tuerca (6). Quite el filtro absoluto (11). Cubra el filtro absoluto (11) con una bolsa de plástico, cierre la bolsa de plástico herméticamente y deseche el filtro según la legislación vigente. Introduzca un filtro nuevo (11) con las mismas características de filtración del filtro quitado. Bloquee el filtro absoluto con la tuerca (6). Apriete el tornillo (9) de la abrazadera (10) que fija el filtro primario (8) al disco porta filtro absoluto (7). Introduzca la tapa (3) otra vez. Cierre la tapa herméticamente mediante la palanca (4) y bloquee el perno de seguridad (5) otra vez. Apriete el tirador (2) y bloqueélo mediante el retén (1) del agitador del filtro. Instale el tubo de vacío (12) en su lugar original y apriete la abrazadera (13).

■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■ ■■

Sólo podrá llevar a cabo estas operaciones el personal cualificado Limpie periódicamente el ventilador refrigerador del motor para prevenir que el motor se sobrecaliente, especialmente si la aspiradora se utiliza en zonas muy polvorientas. (Véase Fig. 5)

Inspección del hermetismo

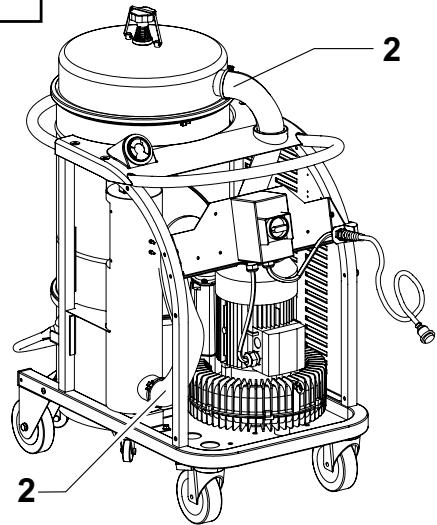

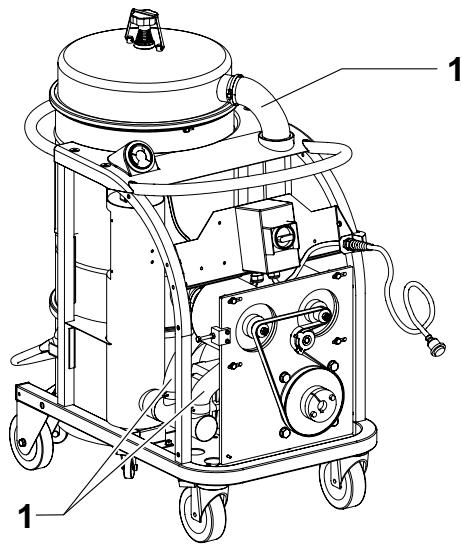

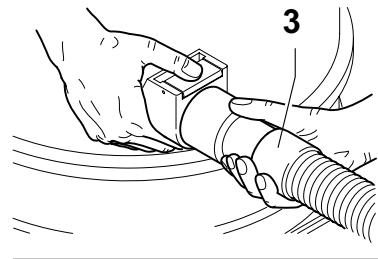

Comprobación de los tubos Compruebe que los tubos de conexión (1, Fig.17 para modelos CTT y 2, Fig. 17 para modelos CTS) estén en buen estado y bien ensamblados. Si los tubos estuvieran dañados, rotos o mal conectados en los puntos de unión, deberán ser reemplazados. Cuando aspire materiales pegajosos, compruebe que no haya obstrucciones en el tubo (3, fig. 17), en la toma de admisión ni en el deflector dentro de la cámara del filtro. Limpie la toma de admisión (3, Fig. 17) por fuera y quite los desechos que se hayan depositado en ella, como se indica en la figura 17.

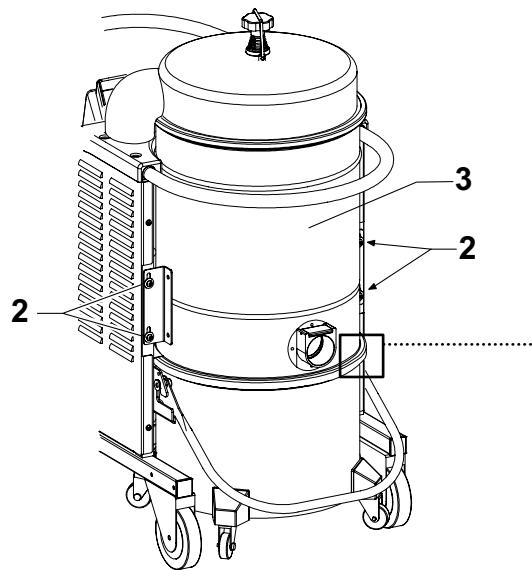

Comprobación de las características herméticas de la cámara de filtración

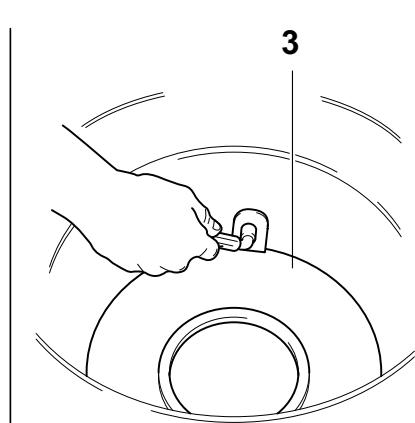

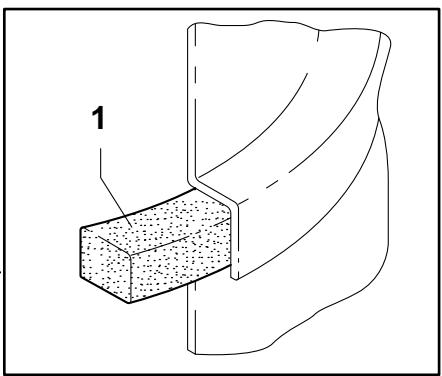

Si la junta (1, fig. 18) entre el contenedor y la cámara de filtrado (3) no es hermética: ■■ Afloje los cuatro tornillos (2) que fijan la cámara de filtración (3) a la estructura de la aspiradora. ■■ Deje que la cámara de filtrado (3) baje y vuelva a apretar los tornillos (2) cuando haya alcanzado una posición hermética. Se debe sustituir la junta cuando esté rota, presente cortes, etc. Sustituya la junta (1) si la cámara todavía no es perfectamente hermética.

Limpieza y sustitución del separador

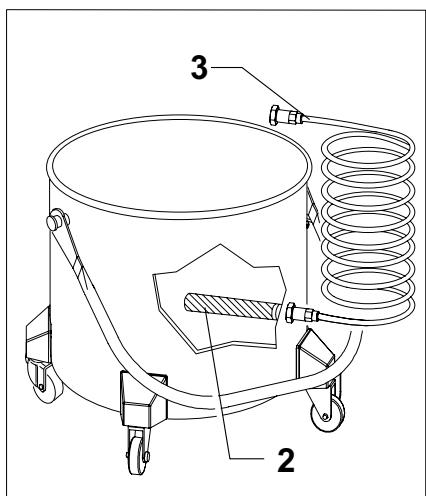

E Si la aspiradora es una variante ATEX: efectúe pruebas de continuidad galvánica como indicado en el manual apropiado.

El estándar EN 60335-2-69 prescribe inspecciones durante intervalos regulares o después de reparaciones o modificaciones.

En caso de que sólo exista un depósito para el polvo en el separador, (3, fig. 19) deje que el polvo se filtre por el agujero central. Para limpiarlo en profundidad, deberá desmontar el separador (3, fig. 19) en primer lugar: ■■ Utilice la palanca (1) para quitar la tapa (2) junto con el filtro primario. ■■ Desenrosque los dos tornillos y quítela del contenedor. En caso de que esté excesivamente gastada, sustituya la pieza. Coloque los componentes del modo inverso a su extracción.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

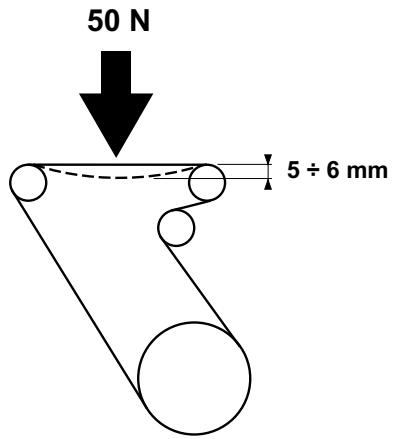

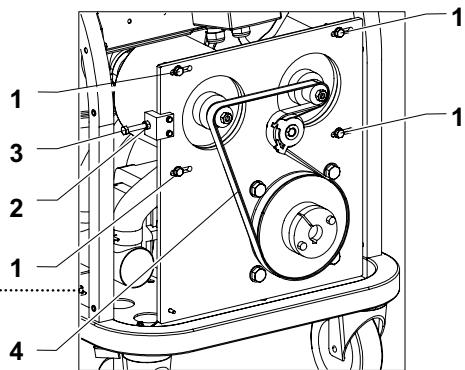

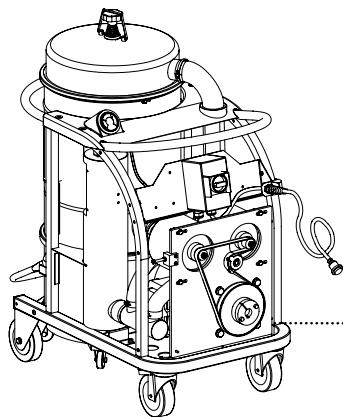

Ajuste de la tensión y sustitución de la correa (serie CTT)

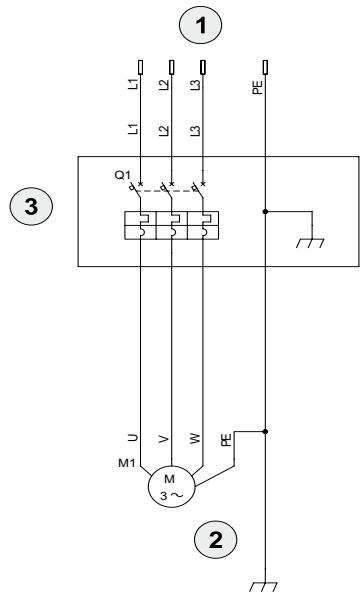

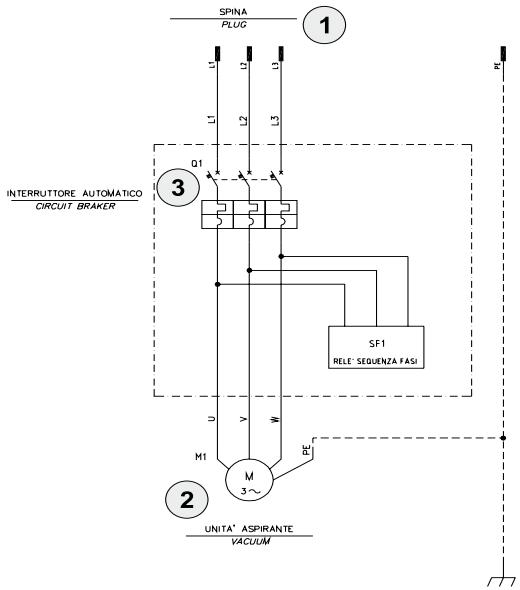

Esquemas de conexiones

Cuando se sustituyan las correas, sólo utilice recambios originales o recambios con las mismas características de las piezas usadas.

Sólo podrá llevar a cabo estas operaciones el personal cualificado ¡ATENCIÓN! Después de 1 hora de funcionamiento, controle otra vez la tensión de las correas.

Recambios recomendados

Es muy importante que la correa de transmisión esté instalada con la tensión correcta, para optimizar sus prestaciones y su duración.

Para obtener la tensión correcta de la correa de transmisión, utilice el método siguiente: ■■

Cable de alimentación con enchufe

Ventilador (serie CTS) o motor eléctrico (serie CTT) Interruptor de puesta en marcha/parada

Las siguiente lista incluye los recambios que se deberían tener a mano para ahorrar tiempo en las operaciones de mantenimiento:

L Afloje los cuatro tornillos de fijación de la placa de ajuste

(1). Afloje la tuerca (2) y accione el tornillo (3) para ajustar la tensión de la correa de transmisión (4). Mida la flexión de la sección indicada, que debe ser 5 - 6 mm en la parte central con una fuerza de 50 N perpendicular a la misma correa. Bloquee la tuerca (2) y los cuatro tornillos de fijación (1) de la placa de ajuste.

Abrazadera de sujeción filtro principal

Filtro bolsa de papel (5 bolsas)

Bolsa de seguridad Correa de transmisión (serie CTT40)

Eliminación de la aspiradora

Deseche la aspiradora conforme a la legislación vigente.

Para encargar recambios, consulte el catálogo de recambios del fabricante.

–– Eliminación correcta (residuos eléctricos y electrónicos). (aplicable en la Unión Europea y en países que disponen de un sistema de recogida independiente)

El símbolo anterior (Fig. 20), que está presente en el producto o en su documentación, indica que el producto no puede eliminarse junto con otros residuos del hogar al final de su ciclo de vida. Para evitar daños al medio ambiente o a la salud debido a una eliminación incorrecta de residuos, separe este producto de otros residuos y recíclelo con el fin de apoyar la reutilización sostenible de recursos materiales. Este producto no puede eliminarse junto con otros residuos comerciales.

CTS22 / CTS22 L-M-H / CTS40 L-M-H / CTT40 L-M-H / BDC40 H Traducción de las instrucciones originales

Resolución de problemas

Filtro primario obstruido

Mueva el filtro. Sustitúyalo si es necesario

Tubo de vacío bloqueado

Compruebe el tubo de vacío y límpielo.

Activación del disyuntor

Compruebe los ajustes.

Compruebe la entrada eléctrica del motor. Si fuera necesario, póngase en contacto con el centro de servicio post-venta autorizado.

Sustitúyalo por otro filtro del mismo tipo.

Sustitúyalo por otro filtro del tipo correcto y compruebe el funcionamiento.

La aspiradora expulsa aire en lugar de succionar

Conexión incorrecta a la red de suministro eléctrico

Póngase en contacto con el personal de asistencia cualificado para efectuar lo conexión de fase correcta.

Véase página 8, capítulo Arranque

Corriente electroestática en la aspiradora

Toma de tierra inexistente o ineficaz

Compruebe todas las conexiones a tierra.

Preste especial atención a la admisión.

Sale polvo de la aspiradora

DIRECTIVAS COMUNITARIAS EC - DECLARACIÓN DE CONFORMIDAD CE Declaramos bajo nuestra responsabilidad que la máquina descripta en el frente de la pàgina cumple con las directivas y normas enumeradas.

La presente declaración pierde su validez: - En el caso que se introduzcan modificaciones en la máquina - En el caso que no se respeten las prescripciones contenidas en el manual de uso y manutención.
