MANUALE UTENTE WINTECH FS MAVIC

La squadra Mavic ha messo tutte la sua passione, la sua esperienza e la sua competenza nella concezione e nella produzione del

vosto rcomputer. Vi accompagnerà nel miglioramento delle vostre prestazioni. Vi rigraziamo per la vostra fiducia.

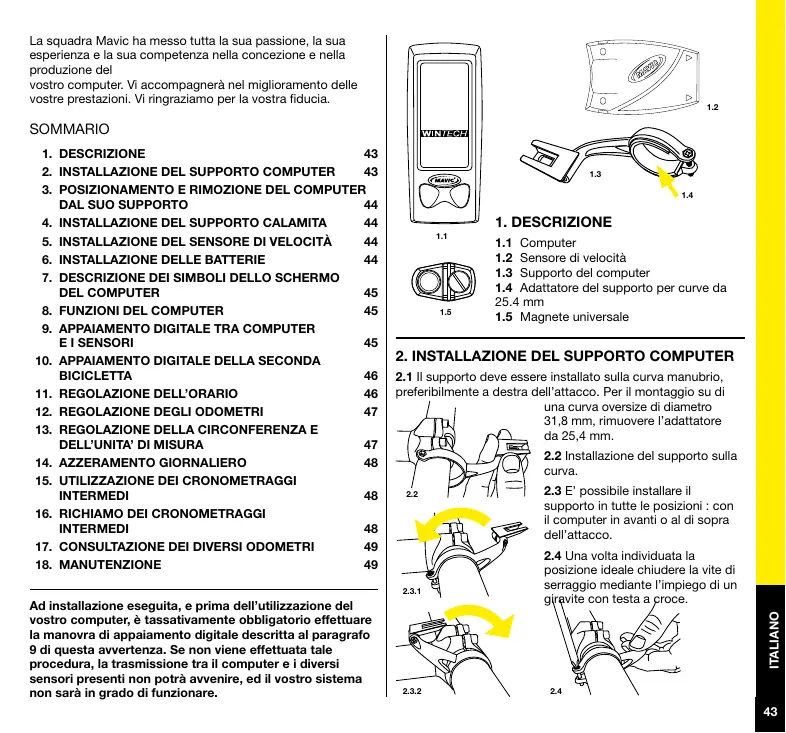

SOMMARIO

1.DESCRIZIONE 43
2. INSTALLAZIONE DEL SUPPORTO COMPUTER 43
3. POSIZIONAMENTO E RIMOZIONE DEL COMPUTER DAL SUO SUPPORTO 44
4. INSTALLAZIONDEL SUPPORTO CALAMITA 44
5. INSTALLAZIONE DEL SENSORE DI VELOCITA 44
6. INSTALLAZIONE DELLE BATTERIE 44
7. DESCRIZIONE DEI SIMBOLI DELLO SCHERMO DEL COMPUTER 45
8. FUNZIONI DEL COMPUTER 45
9. APPAIAMENTO DIGITALE TRA COMPUTER E I SENSORI 45
10. APPAIAMENTO DIGITALE DELLA SECONDADA BICICLETTA 46
11. REGOLAIZIONE DELL'ORARIO 46
12. REGOLAZIONE DEGLI ODOMETRI 47
13. REGOLAZIONE DELLA CIRCONFERENZA E DELL'UNITA' DI MISURA 47
14.AZZERAMENTO GIORNALIERO 48
15. UTILIZAZIONE DEI CRONOMETRAGGI INTERMEDI 48
16. RICHIAMO DEI CRONOMETRAGGI INTERMEDI 48
17. CONSULTAZIONE DEI DIVERSI ODOMETRI 49
18. MANUTENZIONE 49

Ad installmente eseguita, e prima dell'utilizzazione del vosto computer, e tassativamente obbligatorio effettuate la manovra di appaiamento digitale descritta al paragrafo 9 di esta avventenza. Se non viene effettuata tale procedura, la trasmissione tra il computer e i diversi sensori presenti non potravivenore, ed il vosto sistema non sare in grado di funzionare.

1.1

1. DESCrizIONE

1.1 Computer
1.2 Sensore di velocità
1.3 Support del computer
1.4 Adattatore del supporto per curve da 25.4mm
1.5 Magnete universale

2. INSTALLAZIONE DEL SUPPORTO COMPUTER

2,1 Il supporto delve essere installato sulla curva manubrio, preferibilitmente a destra dell'attacco. Per il montaggio su di

una curva oversize di diametro 31,8 mm, rimuovere l'adattatore da 25,4 mm.
2.2 Installazione del supporto sulla curva.
2.3 E' possible installment il supporto in tutte le positizioni : con il computer in avanti o ai di sopra dellattacco.
2.4 Una volta individuata la posizione ideale chiudere la vite di serraggio mediane l'impego di un giravite con testa a croce.

3. POSIZIONAMENTO E RIMOZIONE DEL COMPUTER DAL SUO SUPPORTO

3.1 Per agganciere il computer, farlo scivolare inserendolo alla parte anteriore del supporto fino a sentire il clic d'aggencio.
3.2 Per sbloccare il computer, spinge sul pulsante situato tutto il supporte e farlo slittare verso la parte anteriore della bicyclicta.

3.1

3.2

4. INSTALLAZIONE DEL SUPPORTO CALAMITA

Posizionare il supporto calamita su di un raggio del dato destro della ruota, a circa 3 cm dal cerchio. La calamita dovrè essere ruotata verso la parte esterna della ruota.

Attenzione: nel caso in cui utilizziate una ruota con raggi a profilo pietto, dovretepreventivamente tagliare i pernil del supporto calamita.

4.1

5. INSTALLAZIONE DEL SENSORE DI VELOCITÀ

5.1 Insertire una fascetta di fissaggio dal lato del sensore in ciaccuno degli alloggiamenti previsti. La testa della fascetta dovra essere ben inserte nel proprio alloggiamento.
5.2 Posizionare il sensore sul fodero destro alla forcella (il sensore dovra suntare verso la parte anterio); tirare le fascette di fissaggio sono chiudere definitivement.

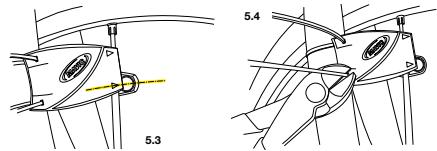

5.3 Regolare la posizione del sensore di velocità in maniera tale che il centro del magnete passi di fronte all'una o all'altra delle marcature di riferimento (frecce) del sensore. La distanza tra il magnete ed il sensore si dovrá collocare tra un minimo di 5 ed un massimo di 10mm .
5.4 Chiodere definitivement la fascetta e tagliarne la parte eccedente a raso.

IMPORTANT: a dato punto il vosto computer non e più pronto per entrare in funzione. Dovretepreventivement inserire i parametri necessari e poi effettuare la initializzazione dell'apparato.

6. INSTALLAZIONE DELLE BATTERIA

Alimentazione computer: una batteria CR2032.

Alimentazione sensore di velocità: una batteria CR2032.

Utilizzato esclusivamente quello tipo di batteria.

Posizionamento delle batterie:

6.1 Rimuovere il coperchio batteria svitando nel senso antiorario di 1/4 di giro con una monetà.
6.2 Inserire la pila nella sua sede con segno ^+ verso I'esterno.
6.3 Ricollocare il coperchio batteria e richiudero girando di 1/4 in senso orario.

Attenzione a non forzare, per il rischio di danneggiare I'insieme.

Controllare lo stato di tenuta stagna del coperchio batteria ad aglichio di pila. Sostituire il coperchio batteria in caso di deterioramento di quest'ultimo.

6.2

Effettuare sempre queste operazioni in ambiente asciutto.

La sostituzione della batteria del computer comporta l'azzeramento dei parametri seguente: Totalizzatore di chilometri, Distanza giornaliera, Unità di misura (M o KM), Circonferenza della ruota, Ora.

Dopogni Installazione, o a seguito della sostituzione di una delle batterie (sensore o computer), è tassativamente obblatorio effettuare nuovamente la manovra di appaiamento digita descritta al paragrafo 9 di esta averenza.

Durata delle batterie: da 12 a 24 mesi secondo l'utilizzo.

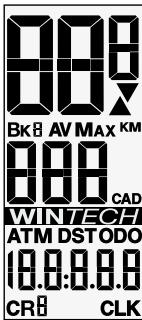

7. DESCrizIONE DEI SIMBOLI

BK 1,2 o H :Numero della bicicletta utilizzata

AV: Velocità (fino a 99,9) o cadenza (opionale - fino a 180) media

MAX: Velocità (fino a 99,9) o cadenza (opzionale - fino a 180) massima

KM/M: Distanza in chilometri o miglia K: Indicatore di tendenza

CAD: Cadenza di pedalata (opzionale - fino a 180)

ATM : Cronometro (fino a 9 h 59 min 59 s)

DST: Distanza giornaliera (fino a 1999,99)

ODO: Totalizzatore della distanza (fino a 99.999)

CR 1 a 9: Cronometraggio intermedio

CLK: Orologic

8. FUNZIONI DEL COMPUTER

8.1 Scorrimono sequentiali delle schermate tramite pressione breve sul pulsante destro:

Schermata 1

• Velocità istantanea
  -Numero della bicicletta utilizzata
• Cadenza di pedalata (opzionale)
• Distanza giornaliera

Schermata 2

• Velocità istantanea
  -Numero della bicicletta utilizzata
• Cadenza di pedalata (opzionale)
• Orologio

8.2 Corrimento sequenziale delle schermate tramite pressione breve sul pulsante destro:

Schemata 3

• Velocità media
  -Numero della bicicletta utilizzata
• Cadenza di pedalata media (opzionale)
  Cronometro

Schermata 4

• Velocità massima
  -Numero della bicicletta utilizzata
• Cadenza di pedalata maxi (opzionale)
• Totalizzazione della distanza (odometro)

Schemata 1

Schemata 2

8.2

Schemata 3

Schermata 4

9. APPAIAMENTO DIGITALE TRA COMPUTER E I SENSORI

9.1 Mediente il pulsante destro selezionare la schermata 1 (DST).Premere per più di 4 secondi sul pulsante destro. Il numero della bicyclicta (BK 1) lampeggia.Confermare con la pressione del pulsante destro.
9.2 La velocità (0,0) e la cadenza di pedalata (0) lampeggiano. Girare la ruota anteriore fino a che la velocità sa visualizzata (in caso d'utilizzo dell'opzione cadenza di pedalata, eseguire la stessa operazione con la guarnitura). Quando la velocità e la cadenza vengono visualizzate, confermare con la pressione del pulsante destro.

R 4 sec.

10. APPAIAMENTO DIGITALE DELLA SECONDA BICICLETTA

Il vostro computer Wintech più essere appaiato a 2 sensori di velocità simultaneamente, per permettere l'utilizzo dello stesso computer su da una seconda bicicletta o con un secondo paio di ruote per l'allenamento.

Inolte il vostro computer Wintech è in grado di riconoscere un sensore speciale previsto per l'impiego su home-trainer. Una volta eseguite le operazioni di appaimamento il vostro computer sareò in grado di riconoscere automaticamente qual è il sensore che gli sta invviando le informazioni mettendoloosi in grado di regolare i parametri della biciclature utilizzataenza richiedere nessun vostro intervento. Perutilizzare esta caratteristica è necessario possedere il kit "seconda biciclatura" codice 995 239 01, oppure il kit "Home-trainer", codice 995 240 01, entrambi disponibili separatamente.

R 4 sec.

L

R

10.1 Mediente il pulsante destro selezione la schermata 1 (DST).Premere per più di 4 secondi il pulsante destro. Il numero della bicicletta (BK 1) lampeggia. Mediente il pulsante sinistro selezione il numero della bicicletta preseolta: BK 2 per la seconda bicicletta, BK H per il sensore dell'home-trainer

R

(vedere le avertenze del kit Home-Trainer per maggiori dettagli sul suo utilizzato).

Confermare con una pressione breve del pulsante destro.

10.2

10.2 La velocità (0,0) e la cadenza di pedalata (0) lampeggiano. Girare la ruota anteriore fino a che la velocità venga visualizzata (in caso di utilizzo dell'opzione cadenza di pedalata eseguire la stessa operazione con la guarnitura). Quando la velocità e la cadenza vengono visualizzate confirmare con la pressione del pulsante destro.

L'appaiamento del computer èosi concluso.

11. REGOLAZIONE DELL'ORARIO

Mediante il pulsante destro selezionare la schermata 2 (CLK).

Premere per una durata di essere 4 secondi il pulsante destro. La donna oraria lampeggia.

Regolare la decina oraria mediante il pulsante sinistro.

Confermare con il pulsante destro. La cifra successiva lampeggia. Regolare tramite il pulsante sinistro poi confermare col pulsante destro.

Procedere nella stessa maniera per regolare i minuti.

11
R 4 sec.

R

R

L

R

R

12. REGOLAZIONE DELL'ODOMETRO

12.1 Mediante il pulsante sinistro selezione la schermata 4 (ODO)

Premiere per una durata di altri 4 secondi il pulsante destro. Il numero della

bicicletta lampeggia. Modificare, nel caso, il numero della bicicletta (1, 2 ou H) con il pulsante sinistro, poi confermare col pulsante destro.

12.2 Regolare infine
l'odometro della
biciètta selezionata:
modificare la cífra
lampeggiante con
il pulsante sinistro,
quindi CONFARMARE
e passare alla
cífra seguente
con il pulsante
destro. Una volta
regolato l'odometro
confermare con il
pulsante destro.

4 sec.

L

R

L

R

R

13. REGOLAZIONE DELLA CIRCONFERENZA E DELL'UNITA' DI MISURA

13.1 Per conoscre la circonferenza della vostra ruota fate riferimento alla tabella indicativa qui a fianco (tab 13.1).

Per una misurazione più precise procede seguito lo schema riportato qui a bianco:

• Fate un riferimento sul pneumatico e sul solu in prossimita del punto di contatto del pneumatico al solu.

Pneumatico	0	Pneumatico	0
26"x1,5	2020	650C×23	1990
26"x1,75	2070	700C×19	2100
26"x1,9	2090	700C×20	2110
26"x2,0	2110	700C×23	2130
26"x2,1	2130	700C×25	2140
26"x2,2	2150	700C×28	2150
26"x2,3	2170	700C×32	2170
650C×19	1930	700C×35	2200

• Far compiere alla ruota un giro completenessi. riportando nuovamente a contatto con il suo il punto francato sul pnt

Misurare la distanza () t

13.2 Mediante il pulsante sinistro selezione la schermata 3 (ATM).

Premere per una durata di altri 4 secondi il pulsante destro. Il numero della bicicletta lampeggia e la schermata CIR appeare. Modificare, nel caso, il numero della bicicletta (1,2 o H) con il pulsante sinistro, poi confermare con il pulsante destro.
13.3 Il valore preimpostato 2105 appeare e la cifra più a sinistra lampeggia. Impostare la distanza rilevata precedentamente (in millimetre), modificando la cifra lampeggiante mediante l'auto del pulsante sinistro, poi confermando con il pulsante destro. Una volta regolata la circonferenza confermare con il pulsante destro.
13.4 Scegliere quand l'unità di misura della distanza (miglia o chilometri), mediante il pulsante sinistro. Confermare con il pulsante destro.

Ricominciare la sequenza delle operazioni nel caso si dovesse impostare lo strumento anche per la bicycletta 2.

R 4 sec.

A partir de una schermata qualsiasi premie sui pulsanti sinistro e destro contemporaneamente per una durata di

2 secondi per rimettere a zero i dati giornaliere :

-ATM
-DST
- Velocità media
- Velocità massima
- Cadenza media
- Cadenza massima
- Cronometraggi intermedi

L 2 sec.

15. UTILIZAZIONE DEI CRONOMETRAGGI INTERMEDI

Durante il corso dell'uscita avete la possibilità di lanciare la memorizzazione di cronometraggi intermedii fino ad un numero di 9, per consentirvi de valutare le voistre prestazioni effettuating una determinata salute oppure un tratto specifico.

Attention: il cronometraggio non potra essere lanciato se non durante l'uscita, in altre parole, potra essere arrivato solo quando il computer indica giorna la velocità.

A partir da una schermata qualsiasi, durante un uscita, premere con il pulsante destro per la durata di 2 secondi fino a che il simbolo CR lampeggia.

Il primo cronometraggio (CR 1) parte appena rilasciate il pulsante destro. Durante l'utilizzazione di un cronometraggio intermedi lo tempo dello stesso sostituisce il dato ATM nella schermata 3.

Premere nuovamente il pulsante destro per fermare

il primo cronometraggio intermedio.

Una nuova pressione, della durata di 2 secondi, del pulsante destro lancia il cronometraggio intermedio successivo (CR 2), e via seguito sino al raggiungimento del limite dei 9 cronometraggi intermedi consentiti dalstroamento.

15
R 2 sec.

R 2 sec.

16. RICHIAMO DEI CRONOMETRAGGI INTERMEDI

Mediante i pulsante sinistro selezionare la schermata 3 (ATM). Premere sul pulsante sinistro per una durata di 2 secondi per visualizzare in sequenza (2 secondi per schermata) i dati corrispondenti al primo cronometraggio intermedio (CR 1):tempo del cronometraggio, distanza effettuata e velocità media. Premere brevamente il pulsante sinistro per passare al cronometraggio successivo.

Premere sul pulsante sinistro per una durata di 2 secondi per uscire nella modalità di richiamato cronometraggi e ritornare alla normale visualizzazione.

16

2 sec.

17. CONSULTAZIONE DEI DIVERSI ODOMETRI

Mediante il pulsante sinistro selezionare la schermata 4 (ODO).

Premiere il pulsante sinistro per una durata di 2 secondi. I differenti odometri (bicicletta 1, bicicletta 2, home-trainer, totale) verranno

visualizzati in sequenza (2 secondi per schermata).

La visualizzazione tornara in maniera automatica alla schermata 4 (ODO).

2 sec.

18. MANUTENZIONE

• Sostituzione delle batterie: utilizzare esclusivamente delle batterie tipo CR2032 (computer e sensori).
• La sostituzione della batteria del computer comprata l'azzeramento dei seguenti parametri: odometro, unita di misura selezionata (M o KM), circonferenza della rotra, orologio. Dopo agli sostituzione della batteria provedere a ripetere la procedura di appaiamento.
• Autonomia prevista delle batterie: da 12 a 24 anni in funzione dell'utilizzo.
• Nonostante il vano batteria sua impermeabile, è sconsigliato sottoporre ilystema elettronico a qualsvoglia getto d'acqua ad alta pressione.

• Nonostante lo strumento possa sostarare solventi e prodotti petroliferi, e sconsigliato utilizzare esta categoria di prodotti per la manutenzione dei diversi componenti.

• Consiglio:'utilità dell'acqua tiepida, eventualmente saponata, e asciugare in seguito con un panno asciutto.

• Non lasciare il computer esposto in piano sole quando non utilizzato.
• Non somontar alcun componente, in caso contrario la garanzia decadra automaticamente.
• La pratica del ciclismo può richiedere un'attività fisica intensa e presentare dei rischi ambientali variabili a seconda degli itinerari. Non dimesticare di mantenere un'alta vigilanza sulla strada e sulla circolazione. Indossate un casco.
• Le caractaristiche, la forma e la presentatione generale sono soggette a migliorasse preavviso.

Smaltimento dei dispositivi usati atraverso i sistemi di raccolta dei rifiuti esistenti all'interno dei paesi aderenti alla Comunita Europea.

La presenza di questo symbolo sul prodotto o sul rispetto imballaggio indica il divieto di eliminare il prodotto in questione atraverso gli stessi canali utilizzati per i rifiuti domestici quotidiani. Al contrario, informa del fatto che siete responsabili dell'eliminazione del vostro equipaggiamento usato, e quindi tenuti portare

il prodotto presso un punto di raccolta autorizzato nel riciclaggio degli equipaggiamenti elettrici ed elettronici usati. Il trattamento separato del vostro equipaggiamento usato consente di preservare le risorse naturali e di garantire che tali equipaggiamenti siano riciclati nel rispetto della salute pubblica e dell'ambiente. Per maggiori informazioni sui pointi di raccolta degli equipaggiamenti utilizzati vogliate contattare l'apposto uffico comunale, la direzione del servizio di trattamento dei rifiuti competente per la vostra residenza o il punto vendita nel quale avete acquistato il prodotto.

SPECIFICHE TECNICHE

• Trasmissione : La和技术ia di trasmissione delle informazioni attrezzo onede numeriche codificate (WIN®) assicura un'affidabilità ottimale. Tuttavia, delle perturbazioni sono prodursi in prossimità d'apparechi elettrici, di linee d'alta tensione...
• Temperatura normale di funzionamento : Da -10 a 50^ / 14^ a 122^ .

Evitare la sosta prolongata dietro ad un vetro esposto ai raggi solari.

GARANZIA 2 ANNI MAVIC

I prodotti Mavic acquisati attraverso un rivenditore, sono garantiti contro qualsiasi vizio per un periodo di due anni alla data d'acquisto del primo utilizzatore alle condizioni definite qui quello. Al fine di poter far valere la garanzia, il consumatore deve tassativamente conservare la prova d'acquisto recante la data ed il nome del rivenditore e seguire le procedure indicate.

OBBLIGHI

In caso di vizio su uno dei loro prodotti, MAVIC s'impegna ad effettuire la sostituzione o la riparazione, a sua discrezione, del prodotto o dell'elemento riconosciuto dettosso. Questo è l'unico obbligo di MAVIC.

Inolte, in alcuni paesi, MAVIC più essere tenuta ad assicurare agli garanzia legale prevista allalegge in vigore per la protezione dei consumatori. A tal riguardo in Francia, MAVIC assicura la garanzia legale dei vizi nascosti nelle condizioni e nei limiti fissati dagli articoli 1461 e seguito del codice civile.

LIMITI

Questa garanzia non copre i danni risultanti alla normale usura, i danni risultanti dal trasporto, della giacenza, da incidenti, da neglienza, da colp o cadute, dal mancato rispetto del manuale d'istruzione o degli avvisi o consiglio d'uso, montaggio errato o con prodotti non compatibili, cattiva manutenzione, utilizzo anormale o scorretto, modifiche o alterazioni del prodotto.

Le condizioni di garanzia MAVIC, non si applicano ai prodotti acquistati presso rivenditori non autorizzati, compresa la garanzia di conformità dei prodotti. Questa garanzia è trasFERIBE ed applicabile solamente al primo acquirente.

Questa garanzia non copre le segonzene dell'usura normale dei prodotti soggetti ad usura, come le superfici di frenata dei cerchi (se frenanti sui cerchi), i patti rreno, i cuscinetti, i cricchetti, i giunti, le batterie...

Questa garanzia non copre i prodotti la cui riparazione non sia stata effettuata da SERVIZIO POST VENDITA MAVIC o dal suo rappresente nel Paese (1).

Questa garanzia non copre i prodotti il cui numero di series o gli elementi d'identificazione siano stati cancellati o alterativi.

Questa garanzia non si applica ai prodotti SPECIAL SERVICE COURSE Mavic (2).

Questa garanzia non esclude i diritti specifici di ciascun paese. Il consumatore può ave altri diritti in funzione del proprio luogo di Residence. Certe giurisidizioni non prevedono l'escludione o la limitazione dei anni specifici, accessori o consecutivi, o le limitazioni sulla durata della garanzia; queste escludioni o limitazioni non si applicano a tutti. Le imposte locali, te tariffe doganali o le spese di spedizione, sono essere applicate. Negli Stati Uniti diversi diritti additionali sono variate da stato a stato. Se una parte di questa garanzia si trova ad essere inapplicable da una procedura amministrativa o giudiziaria, le altre parti resteranno applicabili.

RECLAMI A TITOLO DI GARANZIA - PROCEDURE

I rivenditori autorizzati sono a disposizione dei consumatori per gestire qualiasi s reclamo per garanzia.

Il rivenditore autorizzato dovra ottenere dal SERVIZIO POST VENDITA MAVIC (o da un suo rappresente nel Paese) un accordopreventivo di reso a titolo di garanzia. Il prodotto completeness, accompagnato della prova d'acquisto (certificato di garanzia dati, firmato e timbrato dal rivenditore autorizzato o altra prova della data d'acquisto...) sare spedita dal rivenditore autorizzato al SERVIZIO POST VENDITA MAVIC (o al suo rappresente nel Paese) che assicurarè l'intervento. Il nuovo prodotto o il prodotto riparato, sare reso al rivenditore.

(1) Elenco aggiorato disponibile preval simplice richiesta a MAVIC 74996 ANNECY CEDEX 9.
(2) I reclami effettuati con altre modalità oswana autorizzazione, non potranno essere presi in considerazione.
