MANUALE UTENTE BT-BC 5 EINHELL
Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso. Conservatele bene per avera a disposizione le informazioni in qualsiasi momento. Se date l'apparecchio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparecchio! Non ci assumiamo una responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

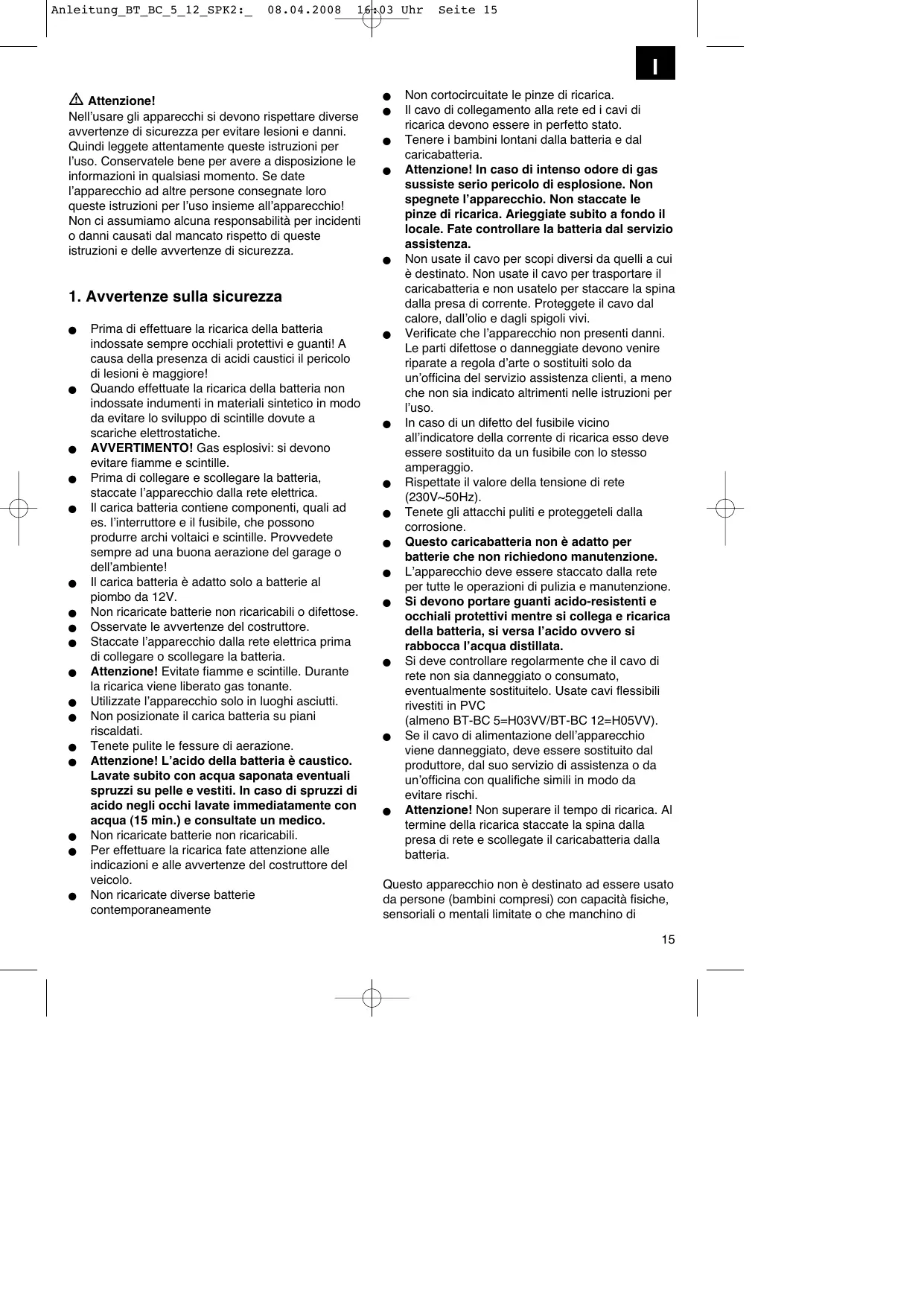

1. Avvertenze sulla sicurezza
- Prima di effettuare la ricarica della batteria indossate sempre occhiali protettivi e guanti! A causa della presenza di acidi caustici il pericolodi lesioni è maggiore!
- Quando effettuate la ricarica della batteria non indossate indumenti in materiali sintetico in modo da evitare lo sviluppo di scintille dovute a scariche elettrostatiche.
AVVERTIMENTO! Gas esplosivi: si devono evitare fiamme e scintille.
- Prima di collegare e scollegare la batteria, staccate l'apparecchio alla rete elettrica.
- Il carica batteria contiene componenti, quali ad es. l'interruttore e il fusibile, che possono produire archi voltaici e scintille. Provedete sempre ad una buona aerazione del garage o dell'ambiente!
- Il carica batteria è adatto solo a batterie al piombo da 12V.
Non ricaricate batterie non ricaricabili o difettose.
Osservate le avverenze del costruttore.
Staccate l'apparecchio alla rete elettrica prima di collegare o scollegare la batteria.
- Attenzione! Evitate fiamme e scintille. Durante la ricarica viene liberato gas tonante.
Utilizzate l'apparecchio solo in luoghi asciutti.
Non posizionate il carica batteria su piani riscaldati.
- Tenete pulite le fessure di aerazione.
- Attenzione! L'acido della batteria è caustico. Lavate subito con acqua saponata eventuali spruzzi su pelle e vestiti. In caso di spruzzi di acidò negli occhi lavate immediatamente con acqua (15 min.) e consultate un medico.
Non ricaricate batterie non ricaricabili.
Per effettuare la ricarica fate attenzione alle indicazioni e alle avvertenze del costruttore del veicolo.
Non ricaricate diverse batterie contemporaneamente
Non cortocircuitate le pinze di ricarica.
Il cavo di collegamento alla rete ed i cavi di ricarica devono essere in perfetto stato.
- Tenere i bambini lontani alla batteria e dal caricabatteria.
- Attenzione! In caso di intenso odore di gas sussiste serio pericolo di esplosione. Non spegnete l'apparecchio. Non staccate le pinze di ricarica. Arieggiate subito a fondo il locale. Fate controllare la batteria dal servizio assistenza.
Non usate il cavo per scopi diversi da quelli a cui è destinato. Non usate il cavo per trasportare il caricabatteria e non usatelo per staccare la spina dalla presa di corrente. Proteggete il cavo dal calore, dall'olio e dagli spigoli vivi.
- Verificate che l'apparecchio non presenti danni. Le parti difettose o danneggiate devono venire riparate a regola d'arte o sostituiti solo da un'officina del servizio assistenza clienti, a meno che non sia indicato altrimenti nelle istruzioni per l'uso.
In caso di un difetto del fusabile vicino all'indicatore della corrente di ricaricaesso devese sottituito da un fusabile con lo stesso amperaggio.
Rispecttate il valore della tensione di rete (230V 50Hz)
- Tenete gli attacchi puliti e proteggeteli alla corrosione.
- Questo caricabatteria non è adatto per batterie che non richiedono manutenzione.
L'apparecchio deve essere staccato alla rete per tutte le operazioni di pulizia e manutenzione.
- Si devono portare quanti acido-resistenti e occhiali protettivi nelle si collega e ricarica della batteria, si versa l'acido ovvero si rabbocca l'acqua distillata.
Si deve controllare regolarmente che il cavo di rete non sia danneggiato o consumato, eventualmente sostituitelo. Usate cavi flessibili rivestiti in PVC (almeno BT-BC 5=H03VV/BT-BC 12=H05VV).
Se il cavo di alimentazione dell'apparecchio viene danneggiato, delve essere sostituito dal produttore, dal suo servizio di assistenza o da un'officina con qualifiche simili in modo da evitare rischi.
- Attenzione! Non superare il tempo di ricarica. Al termine della ricarica staccate la spina alla presa di rete e scollegate il caricabatteria alla batteria.
Questo appearechio non è destinato ad essere usato da persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o che manchino di
esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsablee per la loro sicurezza o abbiano ricevuto da esta istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
AVVERTIMENTO!
Leggete tutte le avventenze di sicurezza e le istruzioni.
Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni sono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avventenze e le istruzioni per eventuali necessitàfuture.
Smaltimento
Batterie: solo presso officine auto, ecocentri o centri di raccolta di rifiuti speciali. Informatevi presso gli uffici comunali delippo.
2. Descrizione dell'apparecchio (Fig. 1)
1 Maniglia
2 Fusibile piatto (BT-BC 5 = 7,5 A) (BT-BC 12 = 20 A)
3 Indicatore di corrente di ricarica
4 Cavo di ricarica grosso (+)
5 Cavo di ricarica nero (-)
3. Utilizzo proprio
Il caricabatteria è destinato alla ricarica di batterie di avviamento (accumulatori piombo-acido) da 12V impiegate in veicoli a motore. L'apparecchio non è adatto per batterie al piombo gel.
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operaore, e non il costruttore, è responsablei dei danni e delle lesions di uomini tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
BT-BC5
| Tensione di rete: | 230V ~ 50 Hz |
| Corrente in entrata nominale: | 0,35 A |
| Potenza assorbita nominale: | 66 W |
| Tensione in uscita nominale: | 12 V d.c. |
| Corrente in uscita nominale: | 3,5 A arith/5 A eff. |
| Capacità della batteria | 16-80 Ah |
BT-BC 12
| Tensione di rete: | 230V ~ 50 Hz |
| Corrente in entrata nominale: | 0,77 A |
| Potenza assorbita nominale: | 143 W |
| Tensione in uscita nominale: | 12 V d.c. |
| Corrente in uscita nominale: | 8 A arith/12 A eff. |
| Capacità della batteria | 26-200 Ah |
5. Uso
Secondo leindicazione della maggior parte di costruttori di autovetture la batteria devese sere staccata dallarete di bordo prima di essere ricaricata. Facciamo presente che i veicoli dispongono più nell'equipaggiamento standard di numerousi componenti elettronici (come per es. ABS, ASR, pompa di iniezione, computer di bordo). Il verificarsi di picchi di tensione cui causare eventuali difetti nei componenti elettronici. Per quello motivo la batteria devesse sere staccata dallare tere di bordo. Tenete comunque presenti leindicazioni nelle istruzioni per l'uso dell'auto, della radio, delsystema di navigazione ecc.
Per ricaricare la batteria procedete nel modo seguente
Figura 2
Svitate o togliete i tappi alla batteria (se presenti).
Figura 3
Controllate il livello di acido della batteria. Se necessario aggiungete acqua distillata (se possibile). Attenzione! L'acido della batteria è caustico. Lavate subito con abbondante acqua eventuali spruzzi di acido, se necessario consultate un medico.
Figura 4
Collegate prima il cavo rosso al polo positivo della batteria.
Figura 5
Poi il cavo nero viene collegato alla carrozeria, lontano da batteria e tubazione della benzina.
Figura 6
Dopo che la batteria è stata collegata al caricabatteria, potete collegare quello ad una presa da 230V 50Hz . Non è consentito il collegamento ad una presa con una diversa tensione di rete. Attenzione! Con l'operazione di ricarica si può sviluppare del pericoloso gas tonante, evitare percò fiamme e scintille durante la ricarica. Pericolo di esplosione!
Figura 7
Calcolo del tempo di ricarica
Il tempo di ricarica viene determinato dallo stato di carica della batteria. In caso di batteria scarica il tempo approximativo di ricarica può calculato con la seguente formula:
$$
\text {T e m p o d i r i c a r i c a} / \mathrm {h} = \frac {\text {c a p a c i t a d e l l a b a t t e r i a i n A h}}{\text {A m p . (c o r r e n t e d i r i c a r i c a a r i t m .)}}
$$
$$
E s e m p i o = \frac {2 4 A h}{2 , 5 A} = 9, 6 h \max .
$$
In caso di batteria scarica in modo normale scorre un'elevata corrente iniziale, circa pars alla corrente nominale. Con il passare del tempo di ricarica diminuisce la corrente di ricarica.
In caso di batterie vecchie, nelle quali la corrente di ricarica non diminuisce, è presente un difetto, come per es. il cortocircuito della cella o danni dovuti all'ètà.
Figura 8
Lo stato esatto di carica più essere accertato solo misurando la densità dell'acido con un igrometro. Avvertenza! Durante la ricarica si sviluppano gas (formazione di bollicine sulla superficie del liquido della batteria). Fate perciò attentione ad una Buona ventilazione dei locali.
Valori della densità dell'acido (kg/l a 20^ )
1,28 Batteria carica
1,21 Batteria semi-scarica
1,16 Batteria scarica
Figura 9
Staccate la spina alla presa.
Figura 10
Staccate prima il cavo nero di ricarica alla carrozza.
Figura 11
Poi staccate il cavo rosso di ricarica dal polo positivo della batteria.
Figura 12
Riavitate o rimettete i tappi della batteria (se presenti).
6. Protezione da sovraccarico
Figura 13
Il fusabile piatto incorporeto protege l'apparecchio da uno scambio di polarità e cortocircuito. In caso di fusabile difettoso quello deve essere sostituito con un dispositivo dalso stesso amperaggio. Nel sostituire il fusabile piatto si deve prima staccare la spina alla presa di corrente e le pinze devono essere staccate dai morsetti della batteria. In caso di sovraccarico termico la ricaricaiene interrotta da un interrottore di protezione automatico. Dopone una pausa di raffreddamento quello si riattiva automaticamente.
7. Manutenzione e cura della batteria
- Fate attenzione che la batteria sia sempre ben fissata.
- Deve essere garantito il collegamento corretto alla rete dell'impiano elettrico.
- Tenete la batteria pulita ed asciutta. Ingrassate leggermente i morsetti di collegamento con un grasso neutro e resistenteagli acidi (vaselina).
- Nel caso di batterie che richiedono manutenzione controllate ca. agli 4 settimane il livello dell'acid e se necessario aggiungere solo acqua distillata.
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Prima di qualsiasi lavoro di pulizia staccate la spina alla presa di corrente.
8.1 Pulizia
- Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione Bassa.
- Consiglio di pulire l'apparecchio subito durante averlo usato.
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questti ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'accua nell'interno dell'apparecchio.
Il caricabatteria deve essere conservato in un ambiente asciutto. Le pinze di ricarica devono essere pulite togliendo le tracce di corrosione.
8.2 Manutenzione
All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.
8.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
- modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
9. Smaltimento e riciclaggio
L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!
10. Avverenze per l'eliminazione di anomalie
Se l'apparecchio viene fatto funzionare correttamente non si dovrebbero verificare anomalie. In caso di anomalie verificate le seguenti possibili prima di rivolgervi al servizio assistenza.
| Anomalia | Possibile causa | Rimedio |
| Intervento di protezione da sovraccarico | - Pinze di ricarica collegate in modo errato | - Collegate la pinza rossa al polo positivo, quella nera alla carrozzeria |
| - Contatto delle pinze di ricarica tra loro | - Eliminate il contatto |
| - Batteria difettosa | - Fate controllare la batteria da un technique ed eventualmente sostituitela |
| L'indicatore della corrente di ricarica non funziona | - Contatto impreciso delle pinze di ricarica con i poli della batteria | - Pulite i contatti e le pinze di ricarica |
| - Batteria difettosa | - Fate controllare la batteria da un technique ed eventualmente sostituitela |
| - Indicatore della corrente di ricarica difettoso | - Controllate il funzionamento dell'apparecchio con un'altra batteria |
NL
Letop!
Solo per paesi membri dell'UE
Non gettate gli utensili elettrici nei rifuti domestici.
Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.
Alternative di riciclaggio alla richiesta di restituzione
Il proprietario dell'apparecchio elettrico è tenuto in alternatively, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere tornate consignato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricolaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sulla elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti e consentita solo con l'especialta autorizzazione da parte della ISC GmbH.
NL
i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del servizio assistenza molto significato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
- Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
- La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impio go professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati alla mancata osservanza delle istruzioni per il montaggio o per installation non corretta, alla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), alla mancata osservanza delle norme di sicurezza e di manutenzione, alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impio go della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impio.
Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.
- Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo ave accertato il difetto. è escluda la rivendicazione di diritti di garanzia sulla scadenza del periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul dato.
- Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo tutto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.
Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.
