MANUALE UTENTE KH 1410 LERVIA

Avvertenze di sicurezza

Estrazione dalla confezione e collegamento

Estrazione dalla confezione

Cambio delle bocchette

Svuotamento del contenitore della polvere

Filtro di protezione del motore

Garanzia & assistenza

Eliminazione dei guasti

Conservare le presenti istruzioni per consultarle in futuro; in caso di cessione dell’apparecchio a terzi, consegnare anche le istruzioni!

Uso conforme L’aspirapolvere è indicato esclusivamente per l’aspirazione di materiale asciutto su superfici asciutte in ambiente privato domestico. Qualunque altro impiego e qualunque modifica dell’apparecchio è da considerarsi non conforme alla destinazione e comporta il rischio di infortuni. La casa produttrice non è responsabile per i danni causati da un impiego non conforme alle regole o da un uso non corretto. Avvertenze di sicurezza

Pericolo di lesioni!

Le buste di plastica possono costituire un pericolo. Per evitare il pericolo di soffocamento, conservare la busta lontano dalla portata dei bambini. Spiegare ai bambini il funzionamento dell’apparecchio e i suoi pericoli per impedire che lo usino come un giocattolo. Questo apparecchio non è indicato per l’uso da parte di persone (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o prive dell’esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto indicazioni sull’impiego dell’apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio. Assicurarsi che l’apparecchio non catturi persone o animali! Prima del collegamento alla rete elettrica, accertarsi che il voltaggio dell’ apparecchio indicato sulla targhetta corrisponda a quello della rete elettrica. Seite 22 Eseguire il montaggio, la manutenzione e la pulizia dell’apparecchio solo se scollegato dalla rete elettrica! Impedire che l’apparecchio venga a contatto con l’umidità! In caso contrario, sussiste il pericolo di morte a causa di scossa elettrica! Non aspirare liquidi! In caso contrario, sussiste il pericolo di scossa elettrica! Non collocare l’apparecchio nelle vicinanze di fuoco, calore o temperatura costantemente al di sopra dei 50° C! In caso contrario, sussiste il pericolo di esplosione! In caso di mancato utilizzo, scollegare l’apparecchio dalla rete elettrica e arrotolare completamente il cavo di rete! In caso contrario, sussiste il pericolo di lesioni dovute all’intralcio! Fare sostituire immediatamente la spina o il cavo di rete danneggiato da personale specializzato autorizzato o dal centro di assistenza ai clienti, per evitare possibili danni. Avviso relativo ai danni all’apparecchio!

Prima della messa in funzione, controllare che tutti i componenti siano stati montati in conformità alle istruzioni riportate nel manuale! In caso contrario, sussiste il pericolo di danneggiamento! Non aspirare materiali ardenti, in fiamme, bollenti o surriscaldati! Pericolo d’incendio! Non aspirare materiali facilmente infiammabili o esplosivi, e non aspirare in luoghi dove sono presenti tali materiali! Pericolo di esplosione! Non aspirare gesso, cemento o polvere di toner. I filtri potrebbero otturarsi. Ciò provocherebbe danni irreparabili all’apparecchio! Non coprire l’apparecchio con oggetti! In caso contrario, sussiste il pericolo di danni a causa di surriscaldamento! Non utilizzare mai l’apparecchio senza filtro! Svolgere il cavo di rete durante l’uso almeno fino alla marcatura gialla, al massimo fino a quella rossa! IB_KH1410_E2687_IT_LB1

10:52 Uhr Scollegare il cavo di rete dalla presa tirando esclusivamente dalla spina! In caso di guasto, scollegare immediatamente l’apparecchio dalla rete di corrente! Fornitura Aspirapolvere con sistema ciclone Tubo di aspirazione Tubo telescopico Bocchetta per pavimenti Porta-accessori Bocchetta per giunti Spazzola per divani Istruzioni per l’uso Scheda d’ordinazione Dati tecnici

Maniglia di trasporto per il contenitore della polvere Tasto di sbloccaggio per il coperchio dell’alloggiamento Coperchio del filtro dell’aria di scarico Supporto per la bocchetta per pavimenti Interruttore On/Off Maniglia di trasporto dell’aspirapolvere Regolatore della potenza di aspirazione Tasto a pedale per l’avvolgimento del cavo di rete Cavo di rete con spina di rete Supporto per la bocchetta per pavimenti Coperchio dell’alloggiamento Commutatore tappeto/pavimento duro Bocchetta per pavimenti Gancio per la conservazione Contenitore per la polvere Raccordo per il tubo di aspirazione Regolazione in altezza del tubo telescopico Gancio per la conservazione Tubo telescopico Porta-accessori Tubo di aspirazione Regolatore dell’aria secondaria Impugnatura Bocchetta per giunti Spazzola per divani (ruotabile di 360°) Estrazione dalla confezione e collegamento Estrazione dalla confezione

Tensione nominale: 220–240 V~/50 Hz Potenza: min: 1400 W max: 1800 W Classe di protezione: II Seite 23 Estrarre l’apparecchio e tutti gli accessori dalla confezione e controllare l’integrità della fornitura. Collegamento Attenzione! Montare l’apparecchio solo con la spina di rete 9 scollegata dalla rete di corrente. In caso contrario, l’apparecchio potrebbe accendersi involontariamente.

Inserire il raccordo del tubo di aspirazione z nella connessione dell’aspirapolvere, fino all’inserimento udibile del dispositivo di bloccaggio. Inserire l’impugnatura d nell’estremità superiore del tubo telescopico o fino al suo inserimento stabile. Inserire la bocchetta selezionata (bocchetta per pavimenti e, bocchetta per giunti f o spazzola per divani g, v. capitolo „Cambio delle bocchette“) sull’estremità inferiore del tubo telescopico o. IB_KH1410_E2687_IT_LB1

10:52 Uhr Funzionamento Impostare la lunghezza desiderata del tubo telescopico o: premere verso il basso il tasto di regolazione dell’altezza u. Tirare il tubo telescopico o dalla maniglia d. Una volta ottenuta la lunghezza desiderata, rilasciare il tasto di regolazione dell’altezza u. Estrarre solo fino a udire il blocco del tubo telescopico o. Attenzione! Prima di ogni utilizzo controllare che tutti i filtri siano inseriti in modo conforme e che nessuna apertura sia intasata. I filtri devono essere integri e asciutti. In caso contrario, sussiste il pericolo di surriscaldamento! L’apparecchio può danneggiarsi irreparabilmente. A questo punto è possibile utilizzare l’aspirapolvere con sistema ciclone.

Cambio delle bocchette

Se si desidera cambiare la bocchetta, procedere come segue:

Selezionare la bocchetta desiderata: Bocchetta per pavimenti e: per aspirare tappeti o pavimenti duri. Bocchetta per giunti f: Spazzola per divani g:

Per aspirare la polvere da punti difficilmente accessibili. Seite 24 Inserire la bocchetta selezionata (v. capitolo „Cambio delle bocchette“). Svolgere il cavo di rete 9 dall’avvolgimento fino alla marcatura gialla. Attenzione! Se si vede comparire la marcatura rossa sul cavo di rete 9, riavvolgere il cavo di rete 9, tramite pressione del tasto a pedale per l’avvolgimento del cavo 8, fino alla marcatura gialla. In caso contrario, il cavo 9 potrebbe strapparsi.

Per aspirare la polvere da divani o altre superfici di tessuto. Premere l’interruttore On/Off 5. Impostare la potenza di aspirazione tramite il regolatore della potenza di aspirazione 7. Se si utilizza la bocchetta per pavimenti e, impostare il commutatore tappeti/ pavimenti duri w:

Spegnere l’apparecchio tramite l’interruttore On/Off 5. Spingere all’indietro il commutatore tappeti/pavimenti duri w per pavimenti duri come laminato, piastrelle, PVC, ecc. Spingere in avanti il commutatore tappeti/pavimenti duri w per tappeti a pelo lungo e corto, passatoie, ecc. Attenzione! Staccare la spina 9 dalla presa di corrente. L’apparecchio potrebbe accendersi involontariamente.

Staccare la bocchetta montata dal tubo telescopico o. Inserire la bocchetta selezionata sull’estremità inferiore del tubo telescopico o. Per quanto possibile, riporre le bocchette non più necessarie nel porta-accessori p.

Trascinare l’aspirapolvere dietro di sé come una slitta. Nell’aspirare, rispettare le indicazioni del produttore del rivestimento per pavimenti. Avviso: se si desidera ridurre la potenza di aspirazione a breve termine, ad es. aspirando delle tendine, aprire il regolatore dell’aria secondaria s.

10:52 Uhr Premere l’interruttore On/Off 5, per spegnere l’aspirapolvere. Staccare la spina 9 dalla presa di corrente. Mantenere saldamente la spina di rete 9 e premere sul tasto a pedale per l’avvolgimento del cavo 8. Fare riavvolgere il cavo di rete 9 lentamente.

Svuotamento del contenitore della polvere

L’aspirapolvere dispone dei seguenti filtri:

Attenzione! Prima di svuotare il contenitore della polvere t, staccare la spina di rete 9 dalla presa di rete. L’apparecchio potrebbe accendersi involontariamente.

Durante le pause di lavoro, inserire il gancio per la conservazione r nel supporto 0. Se non si utilizza l’aspirapolvere per lungo tempo, spingere il tubo telescopico o il più possibile all’interno e inserire il gancio di conservazione i nel supporto 4. Se non si utilizza l’aspirapolvere per lungo tempo, svuotare il contenitore della polvere t e pulirlo; pulire anche il filtro (v. capitolo „Filtro“ e „Pulizia e cura“). Conservare l’aspirapolvere in un luogo al riparo dal caldo e dall’umidità. Filtri Svuotare il contenitore della polvere t al più tardi una volta raggiunto l’indicatore MAX , o non appena la potenza di aspirazione diviene sensibilmente ridotta.

Battere con cautela per eliminare i resti di polvere. Chiudere il fondo . Ricollocare il contenitore della polvere t nell’aspirapolvere. I dentelli laterali devono inserirsi negli intagli dell’ aspirapolvere. Ruotare il contenitore della polvere t in modo da non poterlo più sollevare. Chiudere il coperchio dell’alloggiamento q. Conservazione

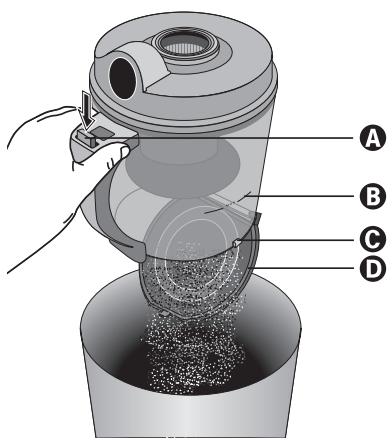

Seite 25 Premere il tasto di sbloccaggio 2 e aprire il coperchio dell’alloggiamento q. Ruotare il contenitore della polvere t verso il lato, in modo da poterlo sollevare. Collocare il contenitore della polvere t in profondità dentro al secchio della spazzatura e premere il tasto di sbloccaggio del contenitore della polvere .

Filtro a lamelle: per filtrare le particelle leggere di polvere. Questo filtro dev’essere pulito ogni due mesi (v. capitolo „Filtro a lamelle“). Filtro di protezione del motore: se il filtro a lamelle non funzionasse perfettamente, il filtro di protezione del motore impedisce alle particelle di sporco più grosse di danneggiare o distruggere il motore. Questo filtro dev’essere pulito ogni sei mesi. Filtro dell’aria di scarico: per filtrare le particelle di polvere più fine dall’aria di scarico. Questo filtro dev’essere pulito ogni sei mesi. IB_KH1410_E2687_IT_LB1

10:52 Uhr I filtri possono otturarsi dopo qualche tempo. In tal caso, la potenza di aspirazione si riduce. Attenersi scrupolosamente ai tempi indicati per la pulizia/ il controllo dei filtri. Se un filtro è danneggiato, sostituirlo immediatamente. Attenzione! Non pulire i filtri nella lavatrice! Potrebbero danneggiarsi irreparabilmente. Filtro a lamelle Per estrarre il filtro a lamelle, procedere come segue: Attenzione! Prima di smontare il filtro, staccare la spina di rete 9 dalla presa di rete. L’apparecchio potrebbe accendersi involontariamente. Seite 26 Se il filtro a lamelle e la griglia del filtro dovessero essere molto sporchi, pulirli accuratamente uno dopo l’altro con acqua corrente. Attenzione! Per la pulizia non utilizzare spazzole! In caso contrario, il filtro a lamelle può danneggiarsi! Fare infine asciugare il filtro a lamelle e la griglia del filtro (ca.15 ore a temperatura ambiente). Inserire il filtro a lamelle e la griglia del filtro solo se completamente asciutti.

Per ricomporre il contenitore della polvere t, procedere in sequenza inversa. Filtro di protezione del motore Attenzione! Prima di smontare il filtro, staccare la spina di rete 9 dalla presa di rete.

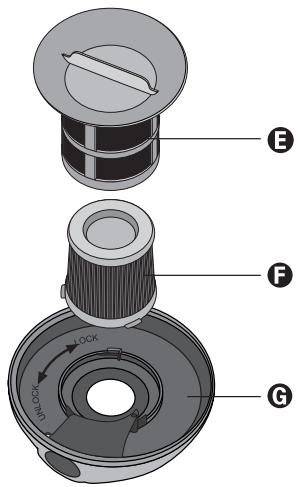

Prelevare e svuotare il contenitore della polvere t come descritto al capitolo „Contenitore della polvere“. Prelevare il coperchio del contenitore della polvere t con il filtro a lamelle e la griglia del filtro . Ruotare la griglia del filtro , fino a riuscire a sfilarla. Ruotare il filtro a lamelle , fino a riuscire a sfilarlo.

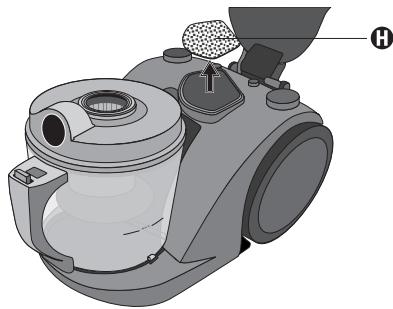

Aprire il coperchio dell’alloggiamento q. Prelevare il filtro di protezione del motore e rimuovere le particelle aspirate dal filtro e dalla griglia retrostante. Avviso: se il filtro di protezione del motore dovesse essere molto sporco, pulirlo sotto l’acqua corrente. Farlo infine asciugare (ca. 15 ore a temperatura ambiente). Rimontarlo solo se completamente asciutto.

10:52 Uhr Seite 27 Pulizia e cura Ricollocare il filtro di protezione del motore . Chiudere il coperchio dell’alloggiamento q. Attenzione! Filtro dell’aria di scarico Prima di pulire l’apparecchio, staccare la spina di rete 9 dalla presa di rete. Pericolo di scossa lettrica! Attenzione! Prima di smontare il filtro, staccare la spina di rete 9 dalla presa di rete. Pulire l’apparecchio con un panno leggermente inumidito. Non utilizzare detergenti abrasivi o corrosivi. Essi potrebbero danneggiare la superficie. Per pulire i filtri, seguire le indicazioni del capitolo „Filtri“. Smaltimento

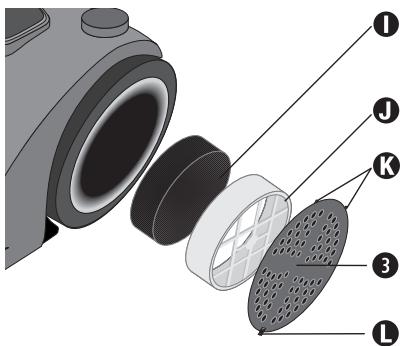

Non gettare per alcun motivo l’apparecchio insieme ai normali rifiuti domestici. Questo prodotto sottostà alla direttiva europea 2002/96/EC. Premere nel centro il tasto di bloccaggio del coperchio del filtro dell’aria di scarico 3 ed estrarre nel contempo il coperchio del filtro dell’aria di scarico 3 dall’aspirapolvere, in modo da aprirlo. Rimuovere la griglia nonché il filtro dell’aria di scarico . Rimuovere le particelle di sporco dal filtro dell’aria di scarico . Smaltire l’apparecchio presso un’azienda autorizzata o presso l’ente comunale di smaltimento. Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l’azienda di smaltimento competente. Avviso: se il filtro dell’aria di scarico dovesse essere molto sporco, pulirlo sotto l’acqua corrente. Farlo infine asciugare (ca.15 ore a temperatura ambiente). Rimontarlo solo se completamente asciutto.

Ricollocare il filtro dell’aria di scarico nonché la griglia . Spingere i due dentelli del filtro dell’aria di scarico 3 negli intagli dell’aspirapolvere. Premere il coperchio del filtro dell’ aria di scarico 3, fino all’inserimento udibile.

Smaltire tutti i materiali d’imballo in conformità alle norme per il rispetto dell’ambiente. IB_KH1410_E2687_IT_LB1

10:52 Uhr Garanzia & assistenza Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L’apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d’acquisto. Nei casi contemplati dalla garanzia, mettersi in comunicazione telefonicamente con il centro di assistenza più vicino. Solo in questo modo è possibile garantire una spedizione gratuita della merce. La prestazione della garanzia vale solo per difetti del materiale o di fabbricazione. Il prodotto è destinato esclusivamente all’uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Seite 28 Schraven Service- und Dienstleistungs GmbH Gewerbering 14 D-47623 Kevelaer Tel.: +49 (0) 180 5 008107 (14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus dem Mobilfunk) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Importatore KOMPERNASS GMBH BURGSTRASSE 21 D-44867 BOCHUM www.kompernass.com

10:52 Uhr Seite 29 Eliminazione dei guasti Attenzione! Prima di esaminare l’apparecchio per l’eliminazione dei guasti, scollegare assolutamente la spina di rete 9 dalla presa di rete. Pericolo di scossa elettrica! Guasto Possibile causa Soluzione Non si riesce ad accendere l’apparecchio

• La spina di rete 9 non è stata inserita nella presa.
• La presa di rete è difettosa.
• Il cavo di rete 9 è danneggiato.

• Collegare la spina 9 alla presa di corrente.
• Utilizzare un’altra presa di corrente.
• Fare sostituire il cavo di rete 9 da personale specializzato autorizzato. L’apparecchio non aspira lo sporco

• Il contenitore della polvere t è pieno o occluso.
• La bocchetta e, f, g il tubo telescopico o o il tubo di aspirazione a sono occlusi.

• Svuotare il contenitore della polvere t.
• Pulire il relativo filtro.
• Rimuovere l’occlusione. In tal caso, utilizzare se necessario un bastoncino lungo di legno. L’apparecchio fa un rumore strano

• Le particelle aspirate occludono la circolazione dell’aria.

• Rimuovere l’occlusione. In tal caso, utilizzare se necessario un bastoncino lungo di legno.
