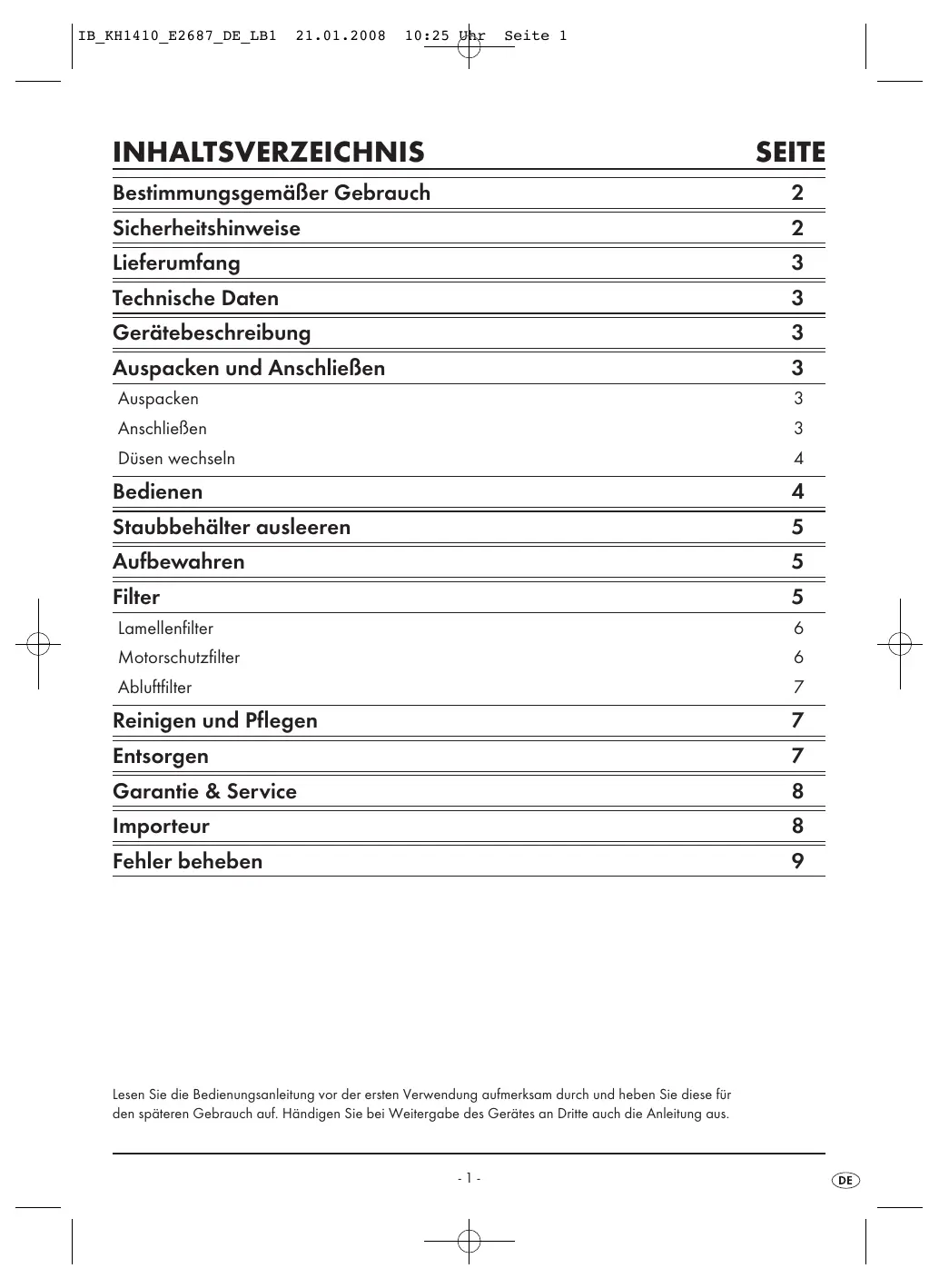

BEDIENUNGSANLEITUNG KH 1410 LERVIA

Bestimmungsgemäß Gerbrauch	2
Sicherheitshinweise	2
Lieferumfang	3
Technische Daten	3
Gerätebeschreibung	3
Ausb packen und Anschlieben	3
Ausb packen	3
Anschlieben	3
Düssen wechseln	4
Bedieren	4
Staubbehälter ausleeren	5
Aufbewahren	5
Filter	5
Lamellenfilter	6
Motorschutzfilter	6
Ablufffilter	7
Reinigen und Pflege	7
Entsorgen	7
Garantie & Service	8
Importeur	8
Fehler begeben	9

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

ZYKLON STAUBSAUGER KH 1410

Bestimmungsgemäßer Gebrauch

Der Staubsauger ist ausschließlich zum Sagen von trockenem Sauggut auf trockenen Oberflächen im privaten Haushalt geeignet.Eine andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.Der Hersteller haftet nicht fur Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Sicherheitshinweise

Verletzungsgefahr!

• Plastiktüten können eine Gefahr darstellen. Zur Vermeidung von Erstickungsgefahr die Tüe außer Reichweite von Babys und Kleinkindern aufbewahren.
• Klären Sie Kinder über das Gerät und seine Gefahren auf, damit sie nicht mit dem Gerät speilen.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten, physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerätspielern.
• Stellen Sie sicher, dass keine Menschen oder Tiere vom Staubsauger erfasst werden!
• Bevor Sie das Gerät in Betriebnehmen, prüfen Sieitte, ob dievorhandene Netzspannung den Angaben auf dem Typenschild entspricht.

Montieren, warten und pflegen Sie das Gerät nur getrennt vom Stromnetz!
Verhindern Sie, dass das Gerät mit Feuchtigkeit in Berührung kommt! Andernfalls droht Lebensgefahr durch elektrischen Schlag!
Saugen Sie keine Flüssigkeiten auf! Andernfalls droht Gefahr durch elektrischen Schlag!
- Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang andauernder Temperature einwirkung über 50^ C aus! Andernfalls droht Explosionsgefahr!
- Trennen Sie das Gerät bei Nichtgebrauch vom Netz und rollen Sie das Netzkabel vollständig auf! Andernfalls droht Verletzungsgefahr durch Stolpern!
- Lassen Sie beschädigte Netzstecker oder Netz-kabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.

Warning vor Beschädigungen am Gerät!

• Überprüfen Sie vor der Inbetriebnahme, dassSAMTliche Bestandteile gemäß der Bedienungsanleitung montiert sind! Andernfalls droht Beschädigung!
• Saugen Sie keine brennenden, gluhenden, glimmenden Materialien oder frei Stoffe auf! Brandgefahr!
• Saugen Sie keineleitung entflammbaren oder explosiven Stoffe, bzw. saugen Sie nicht an Orten, an denen solchevorhanden sind! Explosionsgefahr!
• Saugen Sie keinen Gips, Zement oder Tonerstaub. Die Filter konnen verstopfen. Das führt zu irreparablen Schäden am Gerät!
• Decken Sie das Gerät nicht mit Gegenständen ab! Andernfalls droht Beschädigung durch Hitzestau!
  Benutzen Sie das Gerät niemals ohne Filter!

• Rollen Sie das Netzkabel beim Gebrauch bis mindestens zur gelben Markierung, maximal bis zur roten Markierung ab!

• Ziehen Sie das Netzkabel nur mit Hilfe des Netzsteckers aus einer Steckdose!

• Trennen Sie das Gerät bei Störungensofar vom Stromnetz!

Lieferumfang

Zyklon Staubsauger

Saugschlauch

Teleskoprohr

Bodendüse

Zubehörhalter

Fugendüse

Polsterbürste

Bedienungsanleitung

Bestellkarte

Technische Daten

Nennspannung: 220 - 240V / 50Hz

Leistung: min: 1400W

max: 1800W

Schutzklasse: II

Gerätebeschreibung

1 Tragegriff Staubbehälter
2 Entriebelungstaste für Gehäusedeckel
3 Ablufffilterabdeckung
① Verstauhalterung für die Bodendüse
Ein/Ausschalter
6 Tragegriff Staubsauger
Saugleistungsregler
6 Fußtaste für Netzkabelaufwicklung
9 Netzkabel mit Netzstecker
10 Verstauhalterung für die Bodendüse
11 Gehausedeckel
12 Umschalter Teppich-/Hartboden
13 Bodendüse
14 Verstauhaken
15 Staubbehälter

16 Saugschlauchstutzen
Hohenverstellung Teleskoprohr
18 Verstauhaken
Teleskoprohr
Zubehorhalter
Saugschlauch
22 Nebunluftregler
Handgriff
24 Fugendüse
25 Polsterbürste (um 360^ drehbar)

Auspaken und Anschlieben

Auspacken

• Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit.

AnschlieBen

Achtung!

Montieren Sie das Gerät nur mit gezogenem Netzstecker ⑨. Das Gerät könnte versehentlich eingeschaltet werden.

1. Stecken Sie den Saugschlauchstutzen in den Anschluss des Staubsaugers, bis die Verriegelung einrastet.
2. Stecken Sie den Handgriff in das obere Ende des Teleskoprohres, bis er fest sitzt.
3. Stecken Sie die gewünschte Düse (Bodendüse 18, Fugendüse 20 oder Polsterbürste 25 siehe Kapitel „Düssen wechseln") auf das unter Ende des Teleskoprohres 19.
4. Stellen Sie die gewünschte Länge des Teleskoprohres ein: Drücken Sie dazu die Höhenverstellung nach unten. Ziehen Sie das Teleskoprohr am Handgriff auseinander. Ist die gewünschte Länge erreicht, setzen Sie die Höhenverstellung los. Ziehen Sie noch soweit, bis das Teleskoprohr hörbar einrastet.

Der Zyklon Staubsauger ist nun einsatzbereit.

Dusen wechseln

Wenn Sie die Düse wechseln wollen geben Sie wie folgt vor:

1. Wahlen Sie die gewünschte Düse:

Bodendüse 18: Um Teppich- oder Hartböden zu saugen.

Fugendüse 2: Um Staub aus schwer zuganglichen Stellen zu saugen.

Polsterbürste 3: Um Staub von Polstern oder anderen textilen Oberflächen zu saugen.

1. Schalten Sie das Gerät am Ein-/Ausschalter aus.

Achtung!

Ziehen Sie den Netzstecker aus der Netzsteckdose. Das Gerät könnte verstehentlich eingeschaltet werden.

1. Ziehen Sie die montierte Duse vom Teeskop-rohr 16 ab.
2. Stecken Sie die gewünschte Düse auf das untere Ende des Teleskoprohrs 19.
3. Bewahren Sie die nicht mehr benöttigten Düsen soweit mögich im Zubehörhalter 20 auf.

Bedienen

Achtung!

Prufen Sie vor jeder Benutzung, ob alle Filter ordnungsgemäß eingesetzt sind und keine Öffnungen verstopf sind. Die Filter dürfen keine Beschändigungen aufweisen und müssen trocken sein. Ansonsten besteht Überhitzungsgefahr! Das Gerät kann irreparabel beschädigt werden.

1. Stecken Sie die gewünschte Düse auf (siehe Kapitel „Düssen rechtseln").
2. Ziehen Sie das Netzkabel ⑨ bis zur gelben Markierung aus der Kabelaufwicklung.

Achtung!

Ist die rote Markierung am Netzkabel zu sehen,ziehen Sie das Netzkabel , durch Drucken auf die FuBtaste zur Netzkabelaufwicklung , wieder bis zur gelben Markierung ein. Ansonsten kann das Netzkabel abreiBen.

1. Drücken Sie den Ein-/Ausschalter ⑤.
2. Stellen Sie die Saugleistung am Saugleistungsregler ein.

3. Wenn Sie die Bodendüse 18 verwenden, stellen Sie den Umschalter Teppich-/Hartboden 2 ein:

4. Drücken Sie den Umschalter Teppich/Hartboden für Hartboden, wie Laminat, Fliesen, PVC, etc. nach halten.

5. Drücken Sie den Umschalter Teppich/Hartboden für Teppich, wie lang- und kurzflorige Teppiche, laufer, etc. nach vorne.

6. Ziehen Sie den Staubsauger wie einen Schlitten hinter sich her. Beachten Sie zum Saugen die Hinweise der Hersteller der Bodenbeläge.

Hinweis:

Wenn Sie kurzfristig die Saugkraft verringn wollen, z. B. wenn eine Gardine eingesaugt wurde, öffnen Sie den Nebenluftregler 2.

1. Drücken Sie den Ein-/Ausschalter ⑤, um den Staubsauger auszuschalten.
2. Ziehen Sie den Netzstecker aus der Netzsteckdose.
3. Halten Sie den Netzstecker fest und drücken Sie auf die Fußtaste zur Netzkabelaufwicklung 8. Lassen Sie das Netzkabel langsam einziehen.

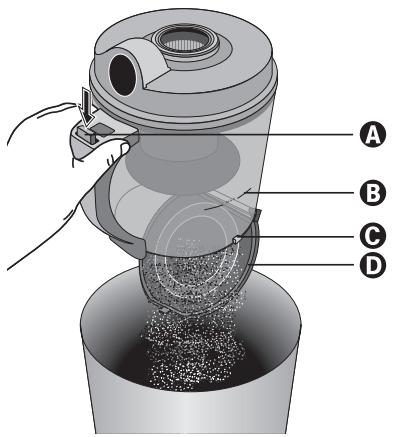

Leeren Sie den Staubbehälter 5 spätestens dann aus, wenn die MAX-Markierung 3 erreicht ist, oder die Saugleistung spürbar schwächer wird.

Achtung!

Ziehen Sie, bevor Sie den Staubbehalter ausleeren, den Netzstecker aus der Netzsteckdose. Das Gerät konnte versehentlich eingeschaltet werden.

1. Drücken Sie die Entriegelungstaste 2 und öffnen Sie den Gehäusedeckel 1.
2. Drehen Sie den Staubbehälter ⑤ zur Seite, so dass er sich abheben{lsst.
3. Halten Sie den Staubbehälter ⑤ tief über einen Mülleimer und drücken Sie die Staubbehälter-Entriebelungstaste A.
4. Klopfen Sie Staubrückstände vorsichtig aus.
5. Schlieben Sie den Boden D.
6. Setzen Sie den Staubbehälter in den Staubsauger ein. Die seitlichen Nasen müssen in die Aussparungen am Staubsauger fassen.
7. Drehen Sie den Staubbehälter 16, so dass er nicht mehr abgegehoben werden kann.
8. Schlieben Sie den Gehäusedeckel 11.

Aufbewahren

• Bei Arbeitspausen stecken Sie den Verstauhaken 14 in die Verstauhalterung 10.
• Wenn Sie den Staubsauger längerere Zeit nicht benutzen, schieben Sie das Teleskoprohr 19 soweitwie möglich ein und stecken Sie den Verstauhaken 18 in die Verstauhalterung 4.
• Wenn Sie den Staubsauger längerere Zeit nicht benutzen, leeren Sie den Staubbehälter und reinigen Sie diesen und die Filter (siehe Kapitel „Filter" und „Reinigen und Pflogen").
  Bewahren Sie den Staubsauger an einem kühlen und trockenem Ort auf.

Filter

Der Staubsauger besitzt folgende Filter:

Lamellenfilter:

Zum Herausfiltern der leichten Staubpartikel.
Dieser Filter sollte alle 2 Monate gereinigt werden (siehe Kapitel „Lamellenfilter").

Motorschutzfilter:

Falls der Lamellenfilter nicht einwandfrei Funktioniert, verhindert der Motorschutzfilter, dass größere Schmutzpartikel den Motor beschädigen oder zerstären. Diese Filter sollen alle 6 Monate überprüft werden.

Ablufffilter:

Zum Herausfiltern der feinsten Staubpartikel aus der ausgeblasenen Abluft. Dieser Filter sollte alle 6 Monate überprüft werden.

Die Filter konnen nach einiger Zeit verstopfen. Dadurch wird die Saugleistung reduziert. Halten Sie unbedingt die angegebenen Zeitabstände zur Reinigung/Überprüfung ein. Ist ein Filter beschädigt, tauschen Sie diesen umgehend aus.

Achtung!

Reinigen Sie die Filter nicht in der Spülmaschine!
These konnen irreparabel beschädigt werden.

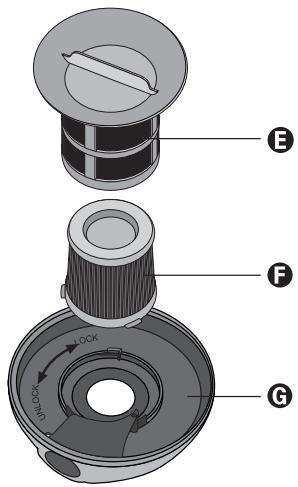

Lamellenfilter

Um den Lamellenfilter hereaus zunehmen, gehen Sie wie folgt vor:

Achtung!

Ziehen Sie, bevor Sie die Filter ausbauen, den Netzstecker ⑨ aus der Netzsteckdose. Das Gerät könnte versehentlich eingeschaltet werden.

1. Entnehmen und leeren Sie den Staubbehälter ⑤ wie im Kapitel „Staubbehälter ausleeren" beschrieben.
2. Nehmen Sie den Deckel G des Staubbehalters mit dem Lamellenfilter und dem Filter-gitter E ab.
3. Drehen Sie das Filtergitter ③, bis es sich herausnahmen{lsst.
4. Drehen Sie den Lamellenfilter F , bis er sich herausnahmen lasst.

Sollte der Lamellenfilter und das Filtergitter stark verschmutzt sein, spulen Sie sie nacheinander unter flieBendem Wasser grundlich aus.

Achtung!

Verwenden Sie zur Reinigung keine Bürste! Der Lamellenfilter f kann beschädigt werden!

Lassen Sie den Lamellenfilter F und das Filtergitter E anschlieBend trocknen (ca. 15 Stunden bei Raumtemperatur).
Setzen Sie den Lamellenfilter F und das Filtergitter E erst wieder ein, wenn diese vollig trocken sind.
5. Um den Staubbehälter 6 wieder zusammen zu setzen, gehen Sie in umgekehrter Reihenfolge vor.

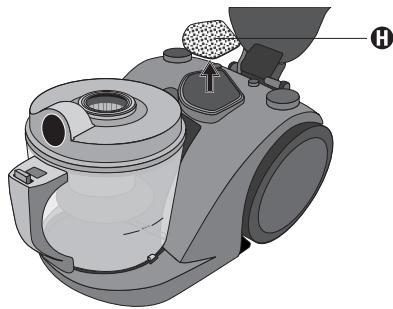

Motorschutzfilter

Achtung!

Ziehen Sie, bevor Sie die Filter ausbauen, den Netzstecker aus der Netzsteckdose.

1. Öffnen Sie den Gehäusedeckel 10.
2. Entnehmen Sie den Motorschutzfilter H und entfernen Sie angesaugte Partikel aus dem Filter und dem dahinter liegendem Gitter.

① Hinweis:

Falls der Motorschutzfilter R sehr stark verschmutzt ist, spulen Sieihn unter flieBendem Wasser aus. Lassen Sieihn anschlieBend trocknen (ca. 15 Stunden bei Raumtemperatur). Setzen Sieihn erst wieder ein, wenn er vollig trocken ist.

1. Setzen Sie den Motorschutzfilter H wieder ein.
2. SchlieBen Sie den Gehausedeckel 10

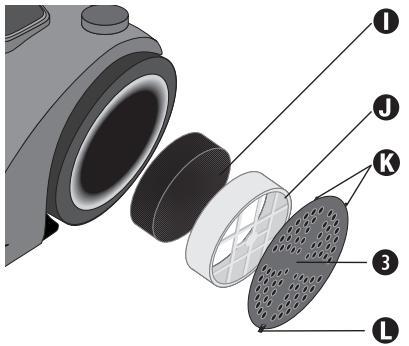

Abluftfilter

Achtung!

Ziehen Sie, bevor Sie die Filter ausbauen, den Netzstecker aus der Netzsteckdose.

1. Drücken Sie die Verriegelung 1 der Abluftfilterabdeckung 3 zur Mitte und ziehen Sie gleichzeitig die Abluftfilterabdeckung 3 vom Staubsauger weg, um sie zu öffnen.
2. Entnehmen Sie das Gitter ① sowie den Abluftfilter ①.
3. Entfernen Sie Partikel aus dem Ablufffilter 0.

① Hinweis:

Falls der Ablufffilter 1 sei rk stark verschmutzt ist, spullen Sieihn unter flieBendem Wasser aus.

Lassen Sieihn anschließend trocknen (ca. 15 Stunden bei Raumtemperatur).

Setzen Sieihn erst wieder ein, wenn er vollig trocken ist.

1. Setzen Sie den Abluftfilter 1 und das Gitter 1 wieder ein.
2. Schieben Sie die beiden Nasen K der Abluftfilterabdeckung in die Aussparungen am Staubsauger.
3. Drücken Sie die Ablufffilterabdeckung zu, bis sie hörbar einrastet.

Reinigen und Pflege

Achtung!

Ziehen Sie, bevor Sie das Gerät reinigen, den Netzstecker 9 aus der Netzsteckdose. Es droht Gefahr durch elektrischen Schlag.

Reinigen Sie das Gehäuse mit einem leicht angefeuchteten Tuch. Verwenden Sie keine scheuernden oder atzenden Reinigungsmittel. Diese können die Oberfläche beschädigen.

Beachten Sie das Kapitel „Filter" um die Filter zu reinigen.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungs-einrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhalt geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleiße oder für Beschädigungen an zerbrechtlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preis aus dem Mobilfunk)

Fax: [phone]

e-mail: [e-mail]

Kompernaß Service Österreich Rittenschober KG

Gmundner Strasse 10

A-4816 Gschwandt

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Achtung!

Bevor Sie selbst den Fehler am Gerät suchen,ziehen Sie unbedingt den Netzstecker 9 aus der Netzsteckdose. Es droht Gefahr durch elektrischen Schlag.

Fehler	mögliche Ursache	Lösung
Gerät{lösst sich nicht einschalten	·Netzstecker ⑨ist nicht eingesteckt. ·Netzsteckdose ist defekt. ·Netzkabel ⑨ist beschädigt.	·Verbinden Sie den Netzstecker ⑨mit dem Stromnetz. ·Benutzen Sie eine andere Netzsteckdose. ·Lassen Sie das Netzkabel ⑨von autorisiertem Fachpersonal austauschen.
Gerät nimmt keinen Schmutz auf	·Staubbehälter ⑩ist voll oder verstoptf. ·Ein Filter ist verschmutzt. ·Düse ⑬, ⑭, ⑮Teleskoprohr ⑯oder Saugschauch ⑰sind verstoptf.	·Leeren Sie den Staubbehälter ⑮. ·Reinigen Sie den entspruchen- den Filter. ·Entfernen Sie die Verstopfung. Benutzen Sie damit, falls erforderlich, einen langen Holzstab.
Gerät verursacht ein fremdes Geräusch	·Eingesaugte Partikel versperren den Luftweg.	·Entfernen Sie die Verstopfung. Benutzen Sie damit, falls erforderlich, einen langen Holzstab.
