MANUALE UTENTE PX150 ZIBRO

Per motivi di sicurezza, si raccomanda di leggere attendamente il manuale prima di utilizzare l'apparecchio. Le personne che non conoscono il funzionamento del climatizzatore non devono usarlo. Si raccomanda di riporre il manuale in un luogo sicuro per future reference.

1

NL

A. Non usare il cavo, se danneggiato.

B. Non bloccare o piegare il cavo.
C. Collocare l'apparecchio su una superficie pianà.
D. Non collocare l'apparecchio davanti alla finestra aperta.
E. Non porlo a contatto con prodotti chimici.
F. Non posizionarlo vicino ad una fonte di calore.

G. Non immergo Ioo nll'acqua.
H. Non versare liquidi sull'apparecchio.
I. Non inseire alcun oggetto nell'apparecchio.
J. Non usare prolonghe.
K. Tenere l'apparecchio lontano alla portata dei bambini.
L. Non cercare di riparare l'apparecchio.

J

NL

VEILIGHEID ALGEMEEN

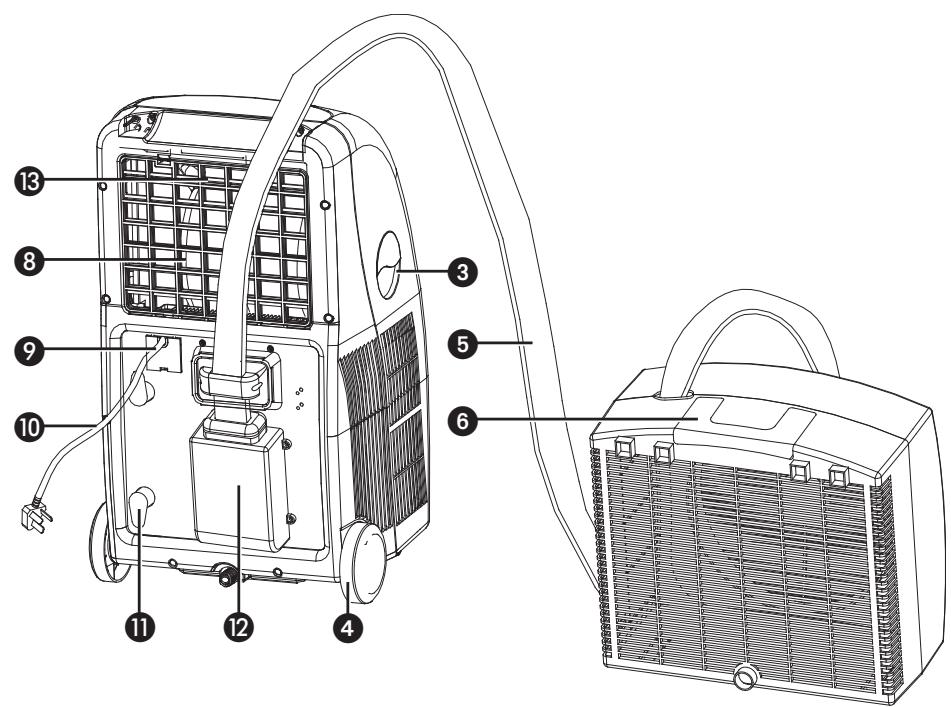

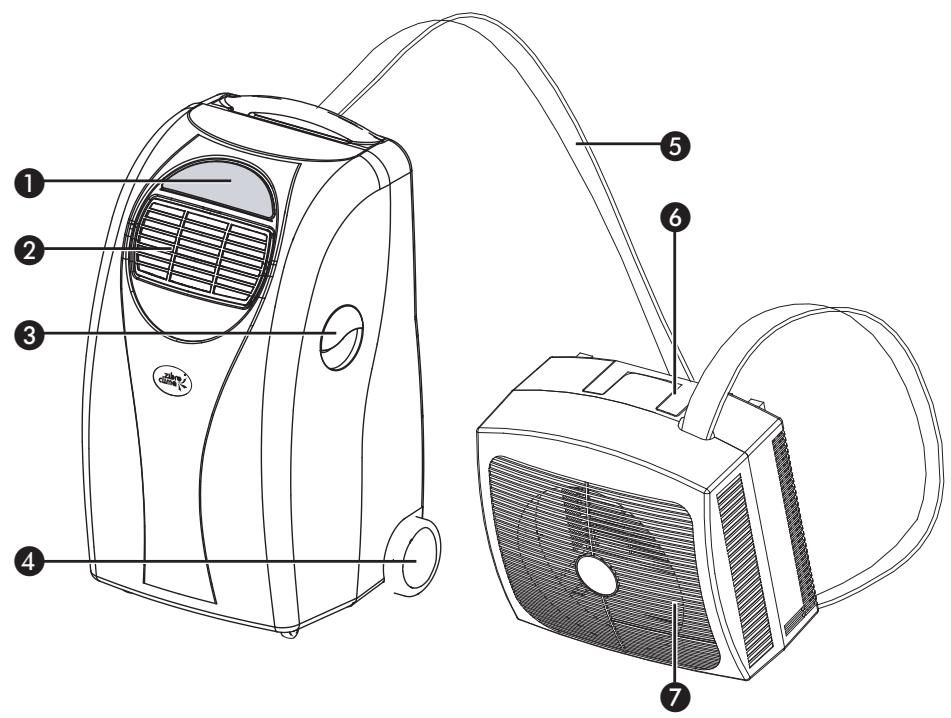

Pannello di controllo
Bocchetta d'aria
3 Impugnatura
4 Rotelle girevoli
5 Adattatore tubo
6 Impugnatura
Uscita d'aria di scarico
Presa d'aria
Pulsante di chiusura??
10 Cavo d'alimentazione
1 Avvolgicavo
Scatola di collegamento
13 Filtro d'aria
Guida per la sospensione
15 Chiavi a corredo per la manutenzione
16 Distanziatore, viti e cappucci di protezione
17 Telekomando

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

Gentile Signore, Signora,

Congratulations per l'acquisto del condizionatore d'aria, Zibro Clima. Oltre al raffreddamento dell'aria, il condizionatore offre due funzioni supplementari, ovvero la deumidificazione e la circolazione dell'aria. Il condizionatore mobile d'aria Zibro Clima è estremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsable. Per una durata ottimale dello Zibro Clima La invitiamo a leggere le istruzioni d'uso. Le auguriamo molta freschezza e comfort con il Suo Zibro Clima.

Cordiali saluti,

PVG International b.v.

Reparto Assistenza Clienti

IMPORTANT

L'apparecchio è stato realizzato per funzionare in ambiente chiuso.

Classificazione: quello apparecchio deve essere collegato ad una presa con messa a terra da 230 V/50 Hz. L'installazione deve essere conforme ai requisiti elettrici locali.

Se vi sono dei dubbi in merito all'installazione, farla controllare ed eventualmente modificare da un technician补水ato.

• Il climatizzatore è uno strumento sicuro. Tuttavia, trattandosi di un appearechio elettrico, usare la massima cautela.
• Tenerlo lontano alla portata dei bambini.
  Non pulire il climatizzatore versandovi dei prodotti liquidi o immergendolo nell'acqua.
  Non inseire alcun oggetto nelle aperture del climatizzatore.
• Estrarre la spina dalla presa prima di pulire l'apparecchio o uno dei loro componenti.
  Non collegare mai l'apparecchio alla presa elettrica utilizzando una prolunga. Se non è disponibile una presa nelle vicinanze dell'apparecchio, farla installare da un technique qualificato.
• Qualsiasi intervento, ad eccezione della regolare pulizia e della sostituzione del filtrro, deve essere effettuato da un technique dell'assistenza autorizzato. In caso contrario si potrebbe invalidare la garanzia.

AVVERTENZA

Non far funzionare l'apparecchio in presenza di cavo o spina difettosi. Non far passare il cavo sopra bordi taglienti.

Il cavo di alimentazione difettoso deve essere sostituito alla casa produttrice, dal proprio distributore o da persona qualificata, per evitare qualsiasi pericolo.

AVVERTENZA

Prima di usare il climatizzatore, lasciarlo in posizione verticale per almeno due ore.

Il condizionatore è composto da una unità interna ed una esterna collegate tra loro da un cavo flessibile lungo 3 metri. L'unità interna viene situata nel locale. A tale proposito fare attenzione ai seguenti punti:

• Porre il condizionatore in posizione verticale e su una superficie piatta.
• Non usare il condizionatore vicino o nel bagno, nella doccia o in un'alto ambiente umido o ricco di vapore acqueo.
• Per una buona circolazione dell'aria lasciare intorno al condizionatore uno spazio libero di almeno 50~cm .

L'unità esterna può essere essere montata su un davanzale o sul balcone. Il condizionatore può essere essere anche appeso al muro esterno, ad un'altezza dal pavimento non superiore a 1,5 metri. E' necessario praticare nella finestra o nella porta un'apertura,attraverso la quale siould far passare l'adattatore del tubo flessibile.

Per appendere l'unità esterna al muro

1 Montare il distanziatore (16).
Fissare bene la guida di sospensione (14) al muro.
3 Appendere l'unità esterna alla guida.

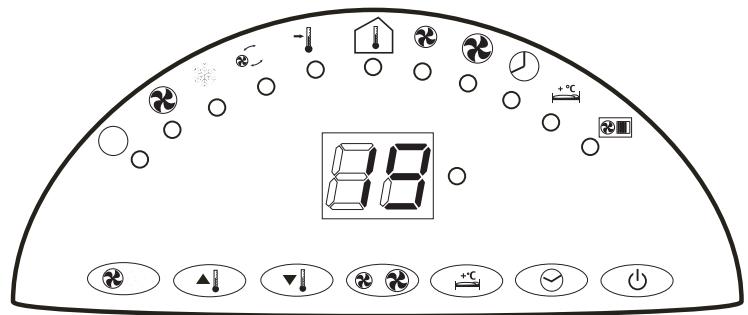

C FUNZIONAMENTO DEL CLIMATIZZATORE

1 ON/OFF

Premere Anything per accendere o spagnere il climatizzatore.

L'apparecchio selezione la modalità in base alla temperatura ambiente:

-或者其他 123^ , modalità raffreddamento;

tra i 20^ e i 23^, modalità ventola.

2 Interrupttore timer

Usage per impostare un periodo di funzionamento tra 1 e 12 ore.

L'apparecchio si spegne quando il tempo selezionato è trascorso.

3 Interrupttore modalita

Selezione le funzioni: automatico, raffreddamento o ventola. Il LED corrispondente si accende: , o

4 Velocità ventola

Permette di selezionare la velocità della ventola. Il LED (minima) o (massima) indica quello che si è il peccato.

5 Selezione temperatura

Per impostare la temperatura da mantenere (nell'intervaldo da 16^ a 30^ ) premere e . Il display indica l'impostazione scelta.

6 Display digitale

Quando l'apparecchio è acceso il display indica la temperature ambiente (è attiva l'indicazione 1). Usare l'interruttore 2 o 3 (temp. su o giù) per visualizzare la temperature impostata (è attiva l'indicazione 4). Dop o alcuni secondi riappare la temperatura ambiente.

7 Posizione 'SLEEP'

Questa installatione è possibile soltanto quando è attiva la funzione condizionamento. Premere . Ogni ora la temperatura aumento di 1^ rispetto alla temperatura impostata: quello vale per le due ore successive. Dop o 12 ore il condizionatore d'aria si spegnerà automaticamente. Per disattivare但这a funzione, premere di nuovo . Quando la funzione "SLEEP" è attiva, la temperatura non può essereambiata.

Telecomando

Il climatizzatore può essere attivato con il telecomando. Inserire 2 batterie tipo AAA per far funzionare il telecomando.

OSSERVAZIONI!

• Il compressore è stato impostato in modo tale da entrare in funzione solo tre minuti dopo che il condizionatore è stato riaccesso. In quello modo si prolun ga la durata del compressore.
• La funzione di raffreddamento si disattiva quando la temperatura ambiente risulta minore di quella impostata. La ventilazione tuttavia continua a funzionare al livello impostato. Quando la temperatura ambiente è superiore rispetto al valore selezionato, la funzione di raffreddamento riparte.
• Il condizionatore ha una funzione di scongelamento (ANTI-FROST) che previene una scarsa deumidificazione o la formazione di ghiaccio sulla spirale di raffreddamento a bassa temperatura. Il compressore si accende e si spegne automaticamente, quando il ventilatore rimane acceso.

D FILTRO DELL'ARIA

I condizionatori d'aria Zibro Clima della linea comfort sono dotati di un apparato di filtri a tre strati che permette di depurare l'aria che circola nell'amiente.

1. Filtro a schermo: per rimuovere le particelle di polvere più grandi.
2. Filtro a carboni attivi: per rimuovere gli odori.
3. Filtro 3M Filtrete: per rimuovere le particelle dell'aria dannose, quali: polline, batteri, acari, polvere ecc.

Il porta-filtri,ippo sulla parte posteriore dell'unità,può essere aperto. Il filtro a carboni attivi ed il filtrto 3M Filtrete possono essere rimossi,mente il filtrato a schermo, parte integrante del porta-filtro,non può esser molto.

1. Ilhetto a schermo deve esser pulito regolarmente con un'aspirapolvere per evitare l'ostruzione del passaggio dell'aria.
2. Quando il filtrro a carboni attivi è polveroso, lo si può pulire con un'aspirapolvere. In caso di sostituzione del filtrro a carboni attivi, si consiglia di sotituire anche quello 3 M Filtrete.
3. Nel caso in cui si utilizzi il condizionatore in ambienti particolarmente sporchi, in ambienti dove sono in corso opere di ristrutturazione, o in ambienti dove sono presenti animali e/o fumatori, si consiglia di sostituire agli tre mesi il filtrto 3M Filtrete insieme al filtrto a carboni attivi.

Nuovo filtro

Sostituzione del filtro consigliata

NOTE!

• I kit di filtri da sostuire sono disponibili presso il rivenditore.
• Far funzionare il condizionatore perché l'apparato di filtri a carboni attivi e/o il filtrro 3M Filtrete, non comporta danni all'unità stessa: in tal caso le polveri nocive non vengono semplicamente rimosse.

E FLUSSO DELL'ARIA

Girare la rotellina per controllare la direzione del flusso d'aria delle feritoie di ventilazione verticali.

Orientare direttamente la presa di ventilazione per regolare la direzione del flusso di aria delle feritoie di ventilazione orizzontali.

F SVUOTAMENTO DEL SERBATOIO DELL'ACQUA

Il condizionatore ha uno scarico dell'acqua automatico. L'acqua condensata fuoriesce da un piccolo tubo di scarico che si trova sul retro dell'unità esterna. Qui si può installareanche un tubo di scarico flessibile con un diametro di 1,45 cm per condurre l'acqua ad un altro scarico. Il tubo di scarico flessibile non deve ostacolare in alcun modo il flusso dell'acqua.

G SMONTAGGIO DELLE PARTI (UNICAMENTE PER IL TECHNICO QUALIFICATO)

Smontaggio

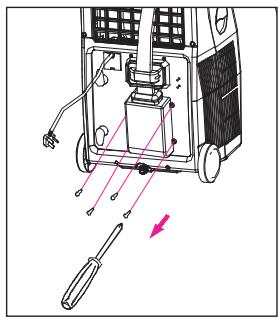

1 Apriere la scatola dei collegamenti (12) sul retro dell'unità interna.

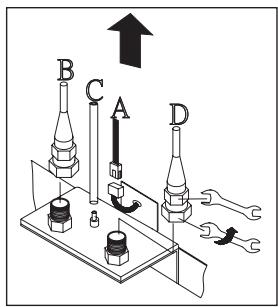

2 Smontare il tubo di scarico dell'acqua (C).
3 Staccare il cavo di alimentazione (A).
4 Con la chiave (15) smontare i tubi del refrigerante (B, D). Le valvole automatiche nei collegamenti prevengono eventuali perdite. Occorre fare attenzione a non danneggiare i tubi del refrigerante.
5 Proteggere i collegamenti con i cappucci di protezione antipolverre.
6 Appendere l'unità esterna nel nuovo luogo (cfr. pag. 30).

Collegamento

1 Fare passare l'adattatore del tuboattraverso I'apertura (diametro di 50~mm
2 Togliere i cappucci di protezione.
3 Collegare di nuovo i tubi in ordine inverso.
4 Chiudere la scatola dei collegamenti.

H PULIZIA

Prima di tutto spegnere l'unità e poi togliere la spina della presa della corrente.

Pulire la superficie esterna del climatizzatore con un panno morbido ed umido. Non usare agenti chimici aggressivi, benzina, detergenti o alter soluzioni per la pulizia. Pulire regolarmente il filtro a schermo con un aspirapolvere. Leggere anciche il capitolo D "Filtro dell'Aria".

AVVERTENZA

Non usare mai il condizionatoreswana除外 a schermo.

SISTEMAZIONE DELL'APPARECCHIO DOPO L'USO

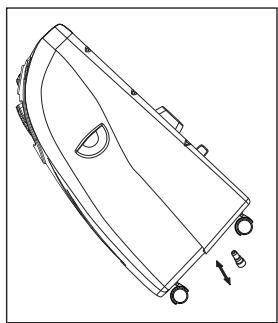

1 Scaricare completamente tutte l'acqua condensata. Per rimuovere l'acqua rimasta, inclinare l'apparecchio e togliere il tappo in gomma.
2 Pulire (o sostituire) il filtrro.
3 Impostare l'apparecchio, in una giornata di sole, nella modalità ventola per un paio d'ore per assicurarsi che l'interno del climatizzatore si asciughi completeness.

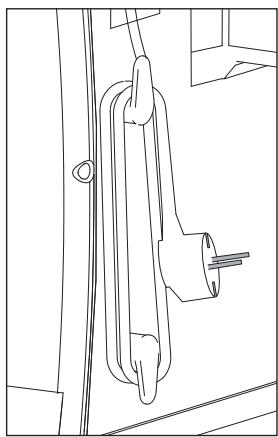

4 Sistemare il cavo come indicate nella figura, proteggere l'apparecchio alla polvere e sistemarlo in un luogo asciutto lontano alla portata dei bambini.

Guasto	Causa	Solutione
L'apparecchio non funziona		Collegarlo ad una presa funzionante ed accenderlo
	La temperature ambiente non rientra nell'intervallo specificato
L'apparecchio non sembra in grado di eseguire le sue funzioni	Collocazione alla luce diretta del sole	Chiudere le tende
	Collocazione a finestre o porta aperte, in presenza di molte persona o di una fonte di calore presente nella stanza
	Filtro sporco	Pulirlo o sostituirlo
	Presa o uscita d'aria bloccata	Rimuoverne la causa del blocco
	Temperatura ambiente inferiore rispetto al valore selezionato	Modificare il valore della temperature selezionato
L'apparecchio fa rumore	Non si trova su una superficie pianà	Collocarlo su una superficie pianà (minori vibrazioni)
Il compressore non funziona	Probabilmente è attiva la funzione di protezione antisurriscaldamento	Aspettare che la temperature ambiente diminuisca

Non provare mai a riparare o smontare da soli il climatizzatore. Le riparazioni eseguite da persona incompetenti possono invalidare la garanzia e possono causare lesioni alla persona.

K GARANZIA

Il condizionatore d'aria ha una garanzia di 24 mesi alla data d'acquisto. Entro loizio, il dato vengono riparati Gratisamente tutti i difetti di materiale e di fabbricazione. Qui di seguito sono riportate le condizioni della garanzia:

1 Rifiutiamo escludamente tutte le altre richieste di risarcimento, compresi danni seguenti.
2 La riparazione o la sostituzione di parti entro il termine di garanzia non comporta la proroga della garanzia stessa.
3 La garanzia non è valida qualora siano state apportate delle modifiche qualora siano state montate parti non originali o qualora siano state effettuate riparazioni da terzi.
4 Nella garanzia non sono comprese le parti sottoposte a normale usura, quali ilchio.
5 La garanzia vale unicamente dietro presentazione della ricevuta d'acquisto originale datata e qualora l'apparecchio non sia stato modificato.

6 La garanzia non è valida in caso di danno modo in seguito ad operazioni che non sono descritte in quello manuale o in seguito a negligenza.
7 Le spese di spedizione ed i rischi che la spedizione del appearecchio o delle parti comporta sono sempre a carico dell'acquirente.

Per prevenireosti inutili,si consiglia di consultare daprima le istruzioni d'uso Qualora nelle istruzioni non sua presentata la soluzione corretta,rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.

L DATI TECHNICI

I valori riportati sono indicativi, dati soggetti a modifiche

Modello		PX150
Cap. di raffreddamento*
- differenza di entalpia nominale	Btu/hr	14000
- differenza di entalpia	kW	4,1
- conforme alle norme EC	W	3000
Consumo energia	W	1180
Corrente nom.	A	5,3
Alimentazione (1PH)	V / Hz	220-240 / 50
Flusso aria max.	m³/h	430
Deumidificazione max. **	L/24h	33
Ideale per ambienti forn a	m³	100
Compressore modello		rotazione
Refrigerante	gr	R407C / 670
Termostato	°C	16 - 30
Velocità ventola		2
Livello di rumore unità interna	dB	52-58
Livello di rumore unità esterna	dB	<64
Cavo flessibile	mm	300
Dimensioni unità interna (b x d x h)	mm	380x400x750
Dimensioni unità esterna (b x d x h)	mm	450x240x580
Peso netto unità interna	kg	29
Peso netto unità esterna	kg	12
Unit protection unità interna		IP20
Unit protection unità esterna		IP24

• Cap. di raffreddamento 60% humidità relativa, 27^ C
  ** Tasso di humidità relativà pari al 80% ad una temperatura di 32^
