MANUALE UTENTE UNIVERSAL REMOTE CONTROL ND 4689 MEDION

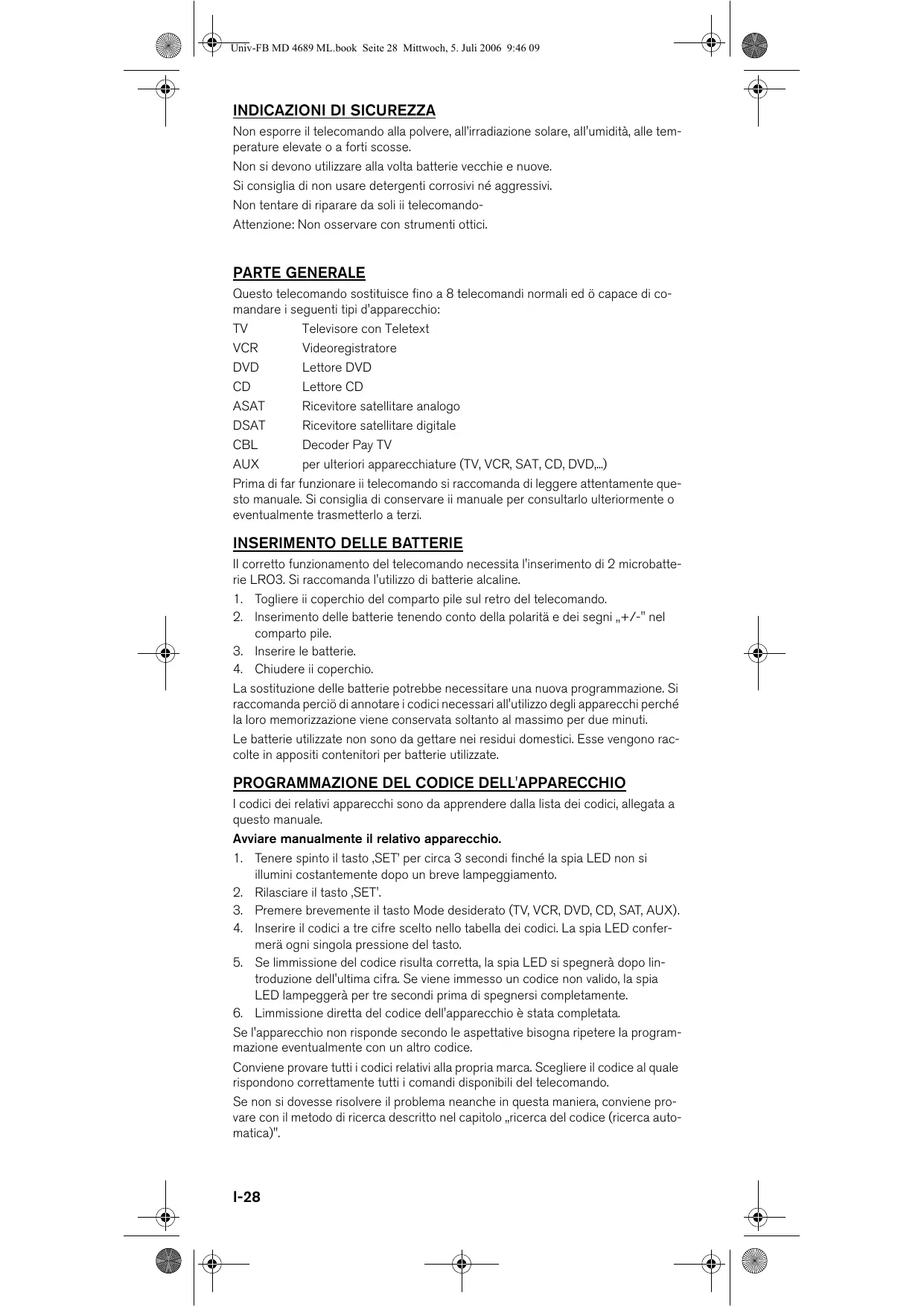

INDICAZIONI DI SICUREZZA

Non esporre il telecomando alla polvere, all’irradiazione solare, aII'umidità, alle temperature elevate o a forti scosse. Non si devono utilizzare alla volta batterie vecchie e nuove. Si consiglia di non usare detergenti corrosivi né aggressivi. Non tentare di riparare da soli ii telecomandoAttenzione: Non osservare con strumenti ottici. PARTE GENERALE Questo telecomando sostituisce fino a 8 telecomandi normali ed ö capace di comandare i seguenti tipi d'apparecchio: Televisore con Teletext VCR Videoregistratore DVD Lettore DVD Lettore CD ASAT Ricevitore satellitare analogo DSAT Ricevitore satellitare digitale CBL Decoder Pay TV AUX per ulteriori apparecchiature (TV, VCR, SAT, CD, DVD,...) Prima di far funzionare ii telecomando si raccomanda di leggere attentamente questo manuale. Si consiglia di conservare ii manuale per consultarlo ulteriormente o eventualmente trasmetterlo a terzi.

INSERIMENTO DELLE BATTERIE

II corretto funzionamento del telecomando necessita l'inserimento di 2 microbatterie LRO3. Si raccomanda l'utilizzo di batterie alcaline.

1. Togliere ii coperchio del comparto pile sul retro del telecomando.

2. lnserimento delle batterie tenendo conto della polaritä e dei segni ,,+/-" nel

3. Inserire le batterie.

4. Chiudere ii coperchio.

La sostituzione delle batterie potrebbe necessitare una nuova programmazione. Si raccomanda perciö di annotare i codici necessari all'utilizzo degli apparecchi perché la loro memorizzazione viene conservata soltanto al massimo per due minuti. Le batterie utilizzate non sono da gettare nei residui domestici. Esse vengono raccolte in appositi contenitori per batterie utilizzate.

PROGRAMMAZIONE DEL CODICE DELL'APPARECCHIO

I codici dei relativi apparecchi sono da apprendere dalla lista dei codici, allegata a questo manuale. Avviare manualmente il relativo apparecchio.

1. Tenere spinto il tasto ,SET’ per circa 3 secondi finché la spia LED non si

illumini costantemente dopo un breve lampeggiamento.

2. Rilasciare il tasto ,SET'.

3. Premere brevemente il tasto Mode desiderato (TV, VCR, DVD, CD, SAT, AUX).

4. Inserire il codici a tre cifre scelto nello tabella dei codici. La spia LED confermerä ogni singola pressione del tasto. 5. Se limmissione del codice risulta corretta, la spia LED si spegnerà dopo lintroduzione dell'ultima cifra. Se viene immesso un codice non valido, la spia LED lampeggerà per tre secondi prima di spegnersi completamente.

6. Limmissione diretta del codice dell'apparecchio è stata completata.

Se l'apparecchio non risponde secondo le aspettative bisogna ripetere la programmazione eventualmente con un altro codice. Conviene provare tutti i codici relativi alla propria marca. Scegliere il codice al quale rispondono correttamente tutti i comandi disponibili del telecomando. Se non si dovesse risolvere il problema neanche in questa maniera, conviene provare con il metodo di ricerca descritto nel capitolo ,,ricerca del codice (ricerca automatica)". I-28 Univ-FB MD 4689 ML.book Seite 29 Mittwoch, 5. Juli 2006 9:46 09 Se dopo aver provato tutti i codici relativi al tipo di apparecchio e la marca corrispondente il telecomando non risponde, conviene attivare la ricerca automatica del codice. Con l'aiuto della cosiddetta ,,ricerca del codice" si trova inoltre il codice corretto del proprio apparecchio anche se la marca non viene menzionata nella lista dei codici degli apparecchi.

1. Accendere manualmente l’apparecchio che si desidera utilizzare (TV, VCR,

eec.). 2. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si illumini costantemente dopo un breve lampeggiamento.

3. Rilasejare il tasto ,,SET".

4. Spingere brevemente ii tasto del Mode desiderato (TV, VCR, DVD, CD, SAT,

5. Spingere più volte di seguito (fino a 350 volte) ii tasto ,POWER' o ,CHAN+'

(Ganale ascendente) o ,PLAY' (solo eon il VCR), finché I'apparecchio che si vuole comandare non sia spento oppure non risponda adeguatamente.

6. Spingere brevemente il tasto ,,OK" per memorizzare il codice.

A causa dell'ampia quantità dei diversi numeri di codici, ogni tipo di apparecchio è preprogrammato fino a 350 codici diversi. In casi partieolari è possibile ehe siano disponibili solo le funzioni prineipall più utilizzate. Per alcuni tipi di modelli molto specifici si possono presentare delle difficoltà con la procedura deseritta. La rieerea dei eodiei eomineia ora eon il numero a tre eifre memorizzato attualmente. RICERCA DEL CODICE (RICERCA AUTOMATICA) Questa funzione permette di effettuare anehe automatieamente Ia rieerea del eodiee. Si proeeda nel modo seguente:

1. Accendere manualmente l'appareeehio ehe si desidera utilizzare (TV, VCR,

eec.). 2. Tenere spinto il tasto ,,SET" per circa 3 seeondi finehé la spia LED non si illumini eostantemente dopo un breve lampeggiamento.

3. Rilasciare il tasto ,,SET".

4. Spingere brevemente il tasto del Mode desiderato (TV, VCR. DVD, CD, SAT,

5. lndirizzare il telecomando verso l'apparecchio e spingere brevemente il tasto

CHAN+. Se l'apparecchio non dovesse disporre della funzione ,,Channel" (Ganale), invece di spingere il tasto CHAN+ bisogna premere il tasto PLAY o POWER. II telecomando avvierà la riecrea del eodiee e trasmetterà eon la frequenza di seeondi successivamente tutti i codici. Ad ogni apparizione s'illuminerà la spia LED.

6. AII’apparizione del codice desiderato bisogna spingere il tasto OK.

Se si non si è riuseiti a premere in tempo il tasto OK conviene ritornare gradualmente al codice indicato dal teleeomando con il tasto CHAN-. Se si desidera che il telecomando trasmette un nuovo codice ogni tre secondi invece di ogni secondo, bisogna premere due volte brevemente (come indicato al punto

5) il tasto in questione. Cosi facendo si guadagnerà più tempo però il procedimento

RICERCA DEL CODICE PER NOME COMMERCIALE

Questa funzione permette di fare una ricerca per nomi commerciali. Il nomi commerciali si possono consultare nella tabella dei codici sotto la voce ,,Ricerca del codice per nomi commerciali". Procedere nel modo seguente: Accendere manualmente I'apparecchio in questione.

1. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si

illumini costantemente dopo un breve lampeggiamento.

2. Rilasciare il tasto ,,SET".

3. Spingere brevemente il tasto Mode desiderato (TV, VCR, DVD, CD, SAT, AUX).

4. Inserire il codice ad una cifra ehe si è scelto nella tabella dei codici ,,Ricerca

del codice per nome eommerciale. I-29

RICERCA DEL CODICE (RICERCA MANUALE) Univ-FB MD 4689 ML.book Seite 30 Mittwoch, 5. Juli 2006 9:46 09 5. Premere più volte il tasto ,,POWER" o ,,CHAN+" o ,,PLAY" finehé l'apparecehio non risponda adeguatamente. Gonviene proeedere rapidamente, altrimenti si attiva la ricerca del codice automatica.

6. Memorizzare il codice spingendo il tasto ,,OK".

Al termine della ricerca di tutti i codici la spia LED lampeggerà per cica 3 secondi. CODE INDENTIFICAZIONE ll codice d'identificazione permette di determinare dei codici già registrati e memorizzati dat telecomando.

1. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si

illumini costantemente dopo un breve lampeggiamento.

2. Ritasciare iI tasto ,,SET".

3. Spingere brevemente il tasto del Mode desiderato (TV, VCR, SAT). La registrazione delta pressione del tasto viene indicata da un breve spegnimento delta spia LED.

4. Spingere brevemente il tasto ,,SET". La spia LED confermerà Ia registrazione

delta pressione det tasto con un breve spegnimento.

5. Premere i tasti numerici da 0 a 9 per trovare la prima cifra. Se la spia LED si

spegne brevemente, allora si tratta detla prima cifra registrata. Per determinare la seconda e terza cifra ripetere la stessa procedura.

6. La spia LED si spegne non appena è stato spinto it tasto per ta terza cifra.

7. L'identificazione det codice ora è terminata.

PROGRAMMAZIONE PERSONALE ,,LEARN"

Il telecomando universale offre la possibitità di registrare manualmente certe funzioni particotari che non sono memorizzate. Lo stesso è possibile addirittura per delle apparecchiature che non figurano sutla lista dei codici. Per ciò è necessario disporre del telecomando originale del vostro apparecchio. Qui di seguito alcune raccomandazioni per evitare eventuali errori.

• Utilizzare delle batterie nuove per entrambi i telecomandi.
• Ciascuno dei telecomandi può essere memorizzato con il relativo tasto del selettore d'apparecchio.
• Disporre i telecomandi con i diodi infrarossi sul tavolo, uno accanto all'altro ad una distanza di circa 5 cm.
• E' possibile registrare fino a 150 codici. Quando la memoria sarà completa, la spia LED lampeggerà per 3 secondi.
• La programmazione di ogni tasto può durare circa 3 secondi.
• Qualora si desiderasse aggiungere, nella lista dei codici esistenti, la registrazione di una funzione complementare, è consigliabile accertarsi dei tasti ancora inutilizzati.
• I seguenti tasti non possono essere coperti da altre funzioni: LEARN, SET, ALL 0FF, P<P, SHOWVIEW come anche tutti i tasti selettori d'apparecchio.
• Gonviene programmare un codice qualsiasi e in seguito effettuare una prova. Bisogna quindi cancellare tutti i codici e cominciare con la programmazione vera e propria.

PROGRAMMAZIONE PERSONALE ,,LEARN"

La programmazione si effettua come segue:

1. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si

illumini costantemente dopo un breve lampeggiamento.

2. Rilasciare il tasto ,,SET".

3. Spingere brevemente il tasto Mode desiderato (TV, VCR, DVD, CD, SAT, AUX).

4. Premere il tasto ,,LEARN".

5. Premere adesso'il tasto sul tetecomando universale che si intende ricoprire

con la funzione corrispondente (la spia LED si illuminerà costantemente). 6. Tenere premuto adesso il tasto del telecomando originale fino al primo spegnimento delta spia LED del telecomando universale. (ogni programmazione errata viene segnalata dal lampeggiamento della spia LED).

7. Ripetere i passi indicati alla voce 5 e 6 finché tutte le funzioni desiderate non

8. Terminare la programmazione spingendo il tasto SET.

I-30 Univ-FB MD 4689 ML.book Seite 31 Mittwoch, 5. Juli 2006 9:46 09 Per effettuare Ia cancellazione di tutti i codici relativi ad un tasto selettore d'apparecchio si procede come segue:

1. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si

illumini costantemente dopo un breve lampeggiamento.

2. Rilasciare il tasto ,,SET".

3. Spingere brevemente il tasto Mode desiderato (TV, VCR, DVD, CD, SAT, AUX).

4. Premere due volte il tasto ,,LEARN".

5. Spingere il tasto ,,SET".

Tutti codici relativi al tasto selettore d'apparecchio in questione che erano stati programmati precedentemente dalla programmazione personale (LEARN), sono ora cancellati.

Per effettuare Ia cancellazione di tutti i codici si procede nel modo seguente:

1. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si

illumini costantemente dopo un breve lampeggiamento.

2. Rilasciare il tasto ,,SET".

3. Premere due volte ii tasto ,,LEARN".

4. Spingere il tasto ,,SET".

Tutti i codici che erano stati programmati dalla programmazione personale (LEARN) sono ora cancellati.

Premere brevemente il tasto POWER per spegnere l'apparecchio scelto (per esempio TV). II tasto Mode corrispondente Iampeggerà per circa 1 secondo. Lo spegnimento di tutti gli apparecchi preprogrammati richiede ii seguente svolgimento:

1. Spingere brevemente ii tasto ALL OFF.

L'apparecchio scelto si spegnerä e ii tasto Mode relativo si illuminerä.

2. Spingere immediatamente di nuovo il tasto ALL OFF tenendolo premuto per 3

secondi. Ora tutti gli apparecchi preprogrammati si spegneranno uno dopo I'altro. Ciò prenderà circa il tempo di 3 secondi. In seguito il tasto Mode si spegnerà. II telecomando deve essere indirizzato verso gli apparecchi da comandare durante tutto il tempo fino allo spegnimento del tasto Mode. Alcuni apparecchi si possono accendere e spegnere col tasto POWER. Questi apparecchi spenti si accenderanno dopo Io svolgimento della funzione ALL OFF. FUNZIONE TOGGLE Questa funzione permette di oscillare alternativamente da un programma preprogrammato all'altro premendo il tasto P<P. La programmazione si effettua nel modo seguente:

1. Accendere manualmente I'apparecchio che si desidera utilizzare (TV, VCR,

ecc.). 2. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si illumini costantemente dopo un breve Iampeggiamento.

3. Rilasciare il tasto ,,SET".

4. Spingere il tasto ,,P<P" e il tasto selettore d'apparecchio corrispondente.

5. Inserire ora il primo numero da programmare (massimo a tre cifre).

6. Spingere nuovamente il tasto P<P e il tasto selettore d'apparecchio corrispondente.

7. Inserire quindi il secondo numero da programmare (massimo a tre cifre).

8. Premere nuovamente il tasto P<P onde terminare la programmazione.

Bisogna tenere conto che alcuni televisori possiedono già una funzione Toggle (dipende dalla marca) che oscilla tra il programma attuale e precedente. Questa funzione pub essere effettuata con il telecomando universale spingendo il tasto AV o -/--. AUTOZAPPING Spingendo una volta il tasto SHOWVIEW nella funzione TV, si passa da una stazione registrata all'altra (il telecomando deve essere indirizzato continuamente verso l'apparecchio). Per terminare ,operazione bisogna premere una volta il tasto CHAN-. I-31 Univ-FB MD 4689 ML.book Seite 32 Mittwoch, 5. Juli 2006 9:46 09 FUNZIONAMENTO NORMALE Dopo aver effettuato la programmazione del telecomando per gli apparecchi Audio/Video, il telecomando lavora nelle funzioni principali più usate, esattamente come telecomando originale del rispettivo apparecchio. lndirizzare il telecomando universale verso l'apparecchio in questione e spingere il tasto selettore d'apparecchio corrispondente. Tutte le funzioni vengono ora attivate tramite la pressione dei tasti corrispondenti del telecomando. La spia si illuminerà durante la trasmissione del segnale e confermerà la procedura effettuata. FUNZIONE UNIVERSALE Alcune funzioni TV come per esempio il volume, il tasto Mute (che togile e ripristina il volume) possono essere attivate, indipendentemente dal modo d'apparecchio utilizzato in tale momento. Esempio: Il modo d'apparecchio scelto è VCR e tuttavia il volume della TV può essere modificato. Lapplleazione della funzione avviene nel modo seguente:

1. pingere il tasto TV.

2. Tenere spinto il tasto ,,SET" per circa 3 secondi finché la spia LED non si illumini

costantemente dopo un breve lampeggiamento. (In caso di un troppo breve azionamento del tasto ,,SET" viene avviata la funzione SHIFT.)

3. Rilasciare il tasto ,SET'.

4. Premere il tasto ,,MUTE" e tenere spinto per circa 8 secondi finché la spia LED

non si illumini per la seconda volta. FUNZIONE SHIFT Alcuni tasti del telecomando universale possono essere programmati due volte. La seconda funzione viene attivata da una breve pressione del tasto ,,SET" (la spia LED si illumina) e la pressione di uno dei tasti funzionali o numerici.

POSSIBILI FONTI DI ERRORI

II telecomando non funziona.

• Verificare se tutti gli apparecchi sono stati collegati e accesi correttamente.
• Verificare se le batterie del telecomando sono state posizionate correttamente e se le polarità +/- corrispondono.
• Se le batterie dovessero essere troppo deboli, sostituirle con delle nuove. Più codici d'apparecchio corrispondono aIIa marca deII'apparecchio in questione. Come scoprire il codice d'apparecchio giusto?
• Onde determinare il giusto codice dell'apparecchio in questione, si consiglia di provare i codici uno dopo l'altro, finché la maggior parte delle funzioni dell'apparecchio non risponda in modo regolare. GII apparecchi reagiscono soltanto ad alcuni dei comandi del telecomando.
• Si consiglia di verificare ulteriori codici finché gli apparecchi non reagiscano correttamente. Se né l’immissione manuale né la ricerca automatica del codice danno risultati soddisfacenti, è possibile, in casi specifici, che ci sia un'incompatibilità di alcuni apparecchi con il telecomando universale. I-32 INDICE FUNCiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
