BEDIENUNGSANLEITUNG UNIVERSAL REMOTE CONTROL ND 4689 MEDION

Universal-Fernbedienung 25

Telecommande Universelle 49

Universal Remote Control 2

Universel Afstandsbediening 31

Telecommando Universale 37

Mando a Distancia Universal 43

Universelle fjernbetjening 7

Universalfjarrkontroll 13

Yleiskaukosaedin 19

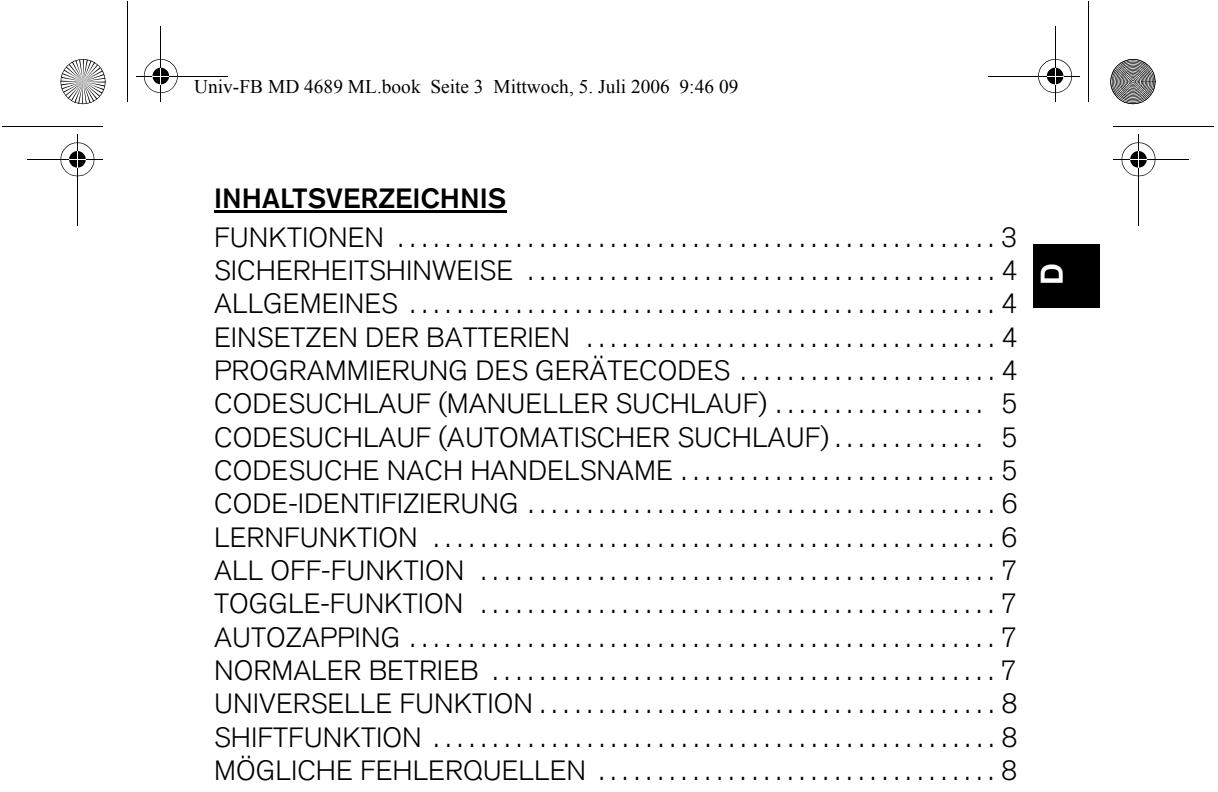

INHALTSVERZEICHNIS

FUNKTIONEN 3

SICHERHEITSHINWEISE 4

ALLGEMEINES 4

EINSETZEN DER BATTERIEN 4

PROGRAMMIERUNG DES GERÄTECODES 4

CODESUCHLAUF (MANUELLE SUCHLAUF) 5

CODESUCHLAUF (AUTOMATISCHER SUCHLAUF) 5

CODESUCHE NACH HANDELSNAME 5

CODE-IDENTIFIZIERUNG 6

LERNFUNKTION 6

ALL OFF-FUNKTION 7

TOGGLE-FUNKTION 7

AUTOZAPPING 7

NORMALER BETRIEB 7

UNIVERSELLE FUNKTION 8

SHIFTFUNKTION 8

MÖGLICHE FEHLERQUELLEN 8

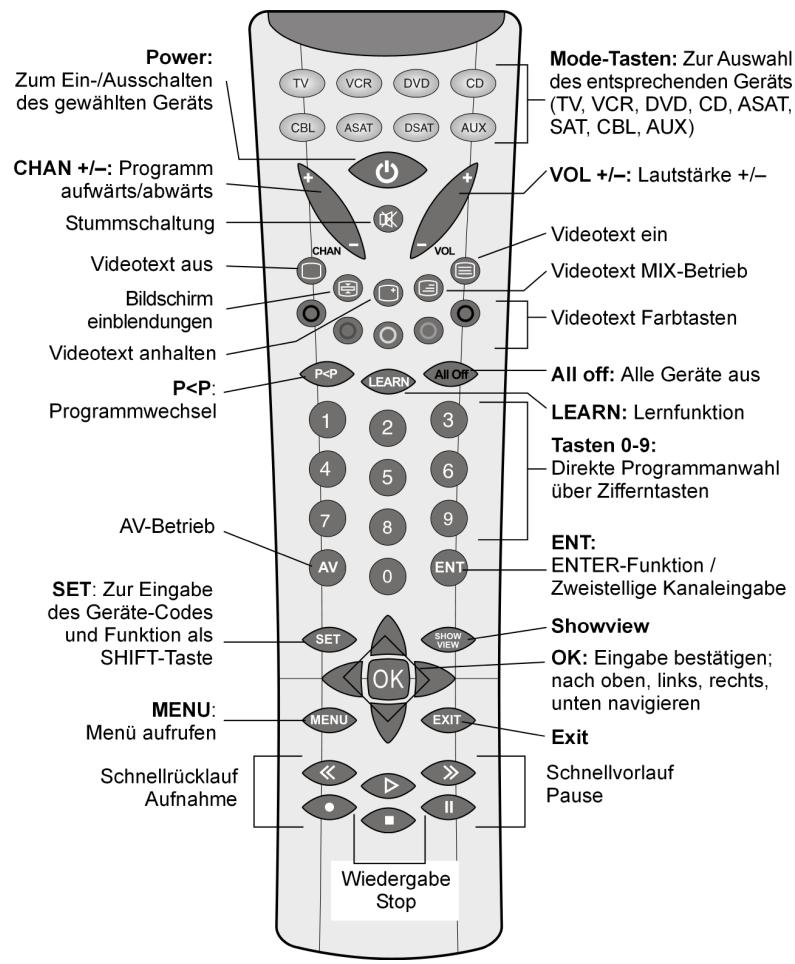

FUNKTIONEN

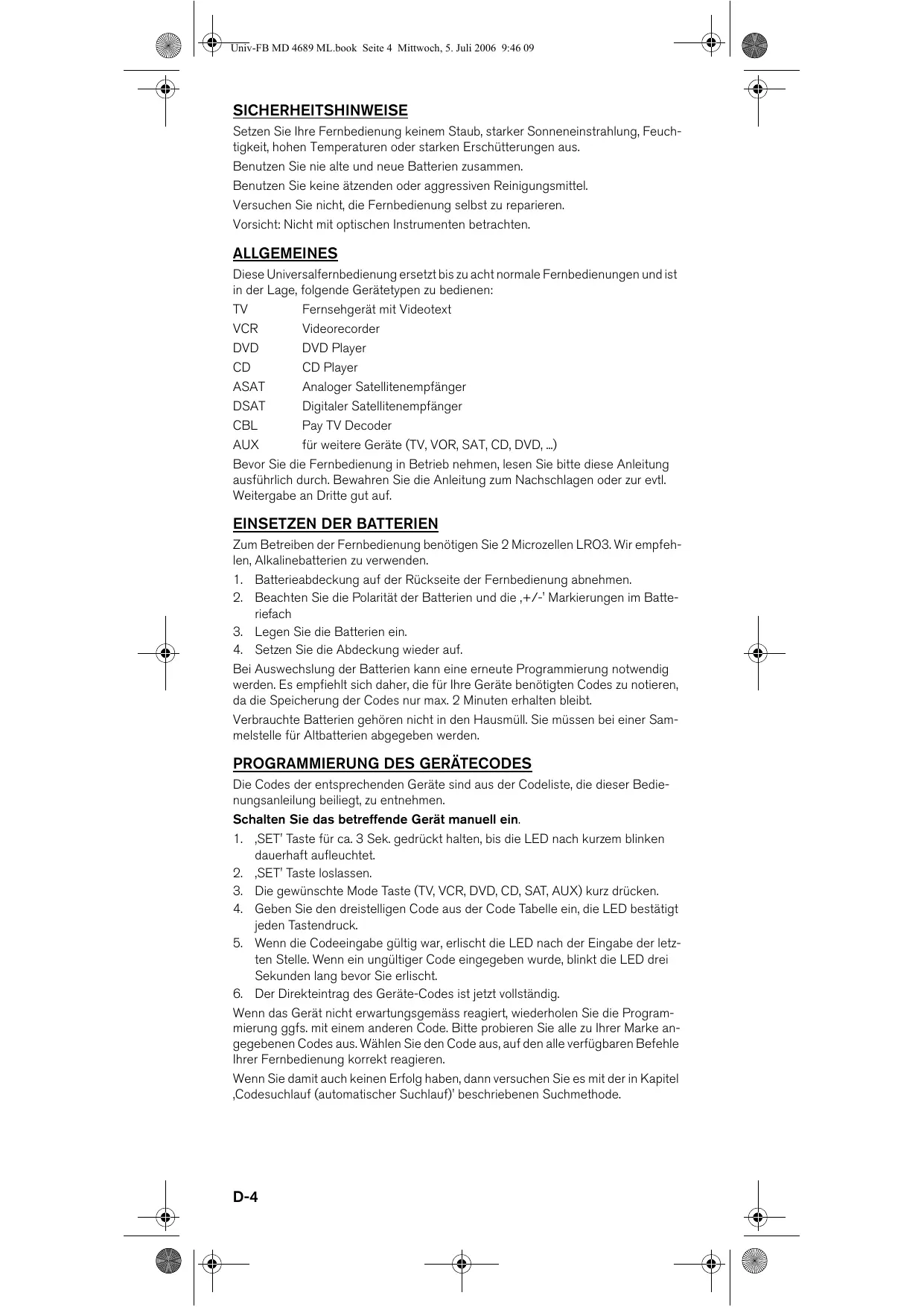

SICHERHEITSHINWEISE

Setzen Sie ihre Fernbedienung keinem Staub, starker Sonneneinzahlung, Feuchtigkeit, hohen Temperaturen oder starken Erschütterungen aus.

Benutzen Sie nie alte und neue Batterien zusammen.

Benutzen Sie keine atzenden oder aggressiven Reinigungsmittel.

Versuchen Sie nicht, die Fernbedienung selbst zu reparieren.

Vorsicht: Nicht mit optischen Instrumenten betrachten.

ALLGEMEINES

These Universalfernbedienung ersetzt bis zu acht normale Fernbedienungen und ist in der Lage, folgende Geräte typen zu bedienen:

TV Fernsehgerat mit Videotext

VCR Videorecorder

DVD DVD Player

CD CD Player

ASAT Analoger Satellitenempfänger

DSAT Digitaler Satellitenempfänger

CBL Pay TV Decoder

AUX fur weitere Geräte (TV, VOR, SAT, CD, DVD,...)

Bevor Sie die Fernbedienung in Betriebnehmen,esen Sieitte diese Anleitung ausfuhrlich durch. Bewahren Sie die Anleitung zum Nachschlagen oder zur evtl. Weitergabe an Dritte gut auf.

EINSETZEN DER BATTERIEN

Zum Betrieben der Fernbedienung benötigen Sie 2 Microzellen LRO3. Wir empfehlen, Alkalinebatterien zu verwenden.

1. Batterieabdeckung auf der Rückseite der Fernbedienung abnehmer.
2. Beachten Sie die Polarität der Batterien und die, +/ -' Markierungen im Batteriefach
3. Legen Sie die Batterien ein.
4. Setzen Sie die Abdeckung wieder auf.

Bei Auswechselung der Batterien kann eine erneute Programmierung notwendig werden. Es empfeht sich davon, die für ihre Geräte bereits genotigten Codes zu notieren, da die Speicherung der Codes nur max. 2 Minuten erhalten bleibt.

Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

PROGRAMMIERUNG DES GERÄTECODES

Die Codes der entsprechenden Geräte sind aus der Codeliste, die dieser Bedie-nungsanleitung beiliet, zu entnahmen.

Schalten Sie das betreffende Gerät manuell ein.

1. SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem blinken dauerhaft aufleuchtet.
2. SET' Taste loslassen.
3. Die gewünschte Mode Taste (TV, VCR, DVD, CD, SAT, AUX) kurz drücken.
4. Geben Sie den dreistelligen Code aus der Code Tabelle ein, die LED bestätigt jeder Tastendruck.
5. Wenn die Codeeingabe gültig war, erlischt die LED nach der Eingabe der letzten Stelle. Wenn ein ungültiger Code eingegeben wurde, blinking die LED drei Sekunden lang(before Sie erlischt.
6. Der Direkteintrag des Geräte-Codes ist jetzt vollständig.

Wenn das Gerät nicht erwartungsgemäss reagiert, wiederholen Sie die Programmierung ggfs. mit einem anderen Code.itte probieren Sie alle zu ihrer Marke angegebenen Codes aus. Wahlen Sie den Code aus, auf den alle verfügbaren Befehle ihrer Fernbedienung korrekt reagieren.

Wenn Sie damit auch keinen Erfolg haben, dann versuchen Sie es mit der in Kapitel ,Codesuchlauf (automatischer Suchlauf)' beschreibenen Suchmethode.

CODESUCHLAUF (MANUELLER SUCHLAUF)

Wenn Ihr Gerät nicht auf die Fernbedienung anspricht, obwohl Sie alle für ihren Gerätotyp und die entsprechende Marke aufgeführten Codes ausprobiert haben, dann versuchen Sie es mit dem automatischen Suchlauf. Mit Hilfe des sogenannten,Codesuchlaufs'finden Sie zudem den korrekten Code Ihres Gerätes, auch wenn ihre Marke in der Gerätecodeliste nicht aufgeführ ist.

1. Schalten Sie das Gerät, das Sie bedieten wollen (TV, VCR, etc.) manuell ein.
2. ,SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem blinken dauerhaft auf leuchtet.
3. SET' Taste loslassen.
4. Drücken Sie kurz die Taste für den gewünschten Mode (TV, VOR, DVD, CD, SAT, AUX).
5. Drücken Sie mehrmals nacheinander (bis zu 350 mal) die Taste, POWER' oder ,CHAN+ ' (Kanal aufwärts) oder , PLAY' (nur bei VOR), bis das Gerät, das gesteuetiert werden soll, ausgeschelt ist oder entsprechend reagiert.
6. Drücken Sie kurz die Taste, OK' um den Code zu speichern.

Auf Grund der umfangreichen Anzahl der verschiedene Code-Nummern sind pro Gerätotyp bis zu 350 entsprechiche Codes vorprogrammiert. In Einzelfällen ist es möglich, dass nur die gebrächlichsten Hauptfunktionen verfügbar sind. Bei einigen speziellen Gerätemodellen kann die beschriebene Vorgehensweise nicht zum Erfolg führen.

Die Code-Suche beginnt bei der momentan gespeicherten dreistelligen Nummer.

CODESUCHLAUF (AUTOMATISCHER SUCHLAUF)

Mit dieser Funktion haben Sie die Möglichkeit, die Codesuche auch automatisch durchzuführen. Gehen Sie wie folgt vor:

1. Schalten Sie das Gerät, das Sie bedieten wollen (TV, VOR, etc.) manuell ein.
2. ,SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem blinken dauerherfaftaufleuchtet.
3. ,SET' Taste loslassen
4. Drücken Sie kurz die Taste für den gewünschten Mode (TV, VOR, DVD, CD, SAT, AUX).
5. Richten Sie die Fernbedienung auf das Gerät und drücken Sie einmal kurz die Taste CHAN+. Hat das Gerät keine Channel-Funktion, drücken Siestatt CHAN+ die Taste PLAY oder POWER.

Die Fernbedienung startet die Code-Suche und sendet im Sekundentakt nacheinander alle Codes. Bei jedem Senden leuchtet die LED auf.

1. Sobald das Gerät auf die Fernbedienung reagiert, drücken Sie die Taste OK. Haben Sie es verpasstrechtzeitig die OK Tastes zu drücken, konnen Sie mit der Taste CHAN-schrittweise zum Code zurückspringen, auf welchen das Gerät reagiert hat.

Wenn die Fernbedienung staat sekündlich nur alle 3 Sekunden einen neuen Code senden soll, drücken Sie unter Punkt 5 zweimal kurz die entsprchende Taste. Dadurch gewinnen Sie mehr Zeit, der Vorgang dauert aber auch länger.

CODESUCHE NACH HANDELSNAME

These Funktion bietet Ihnen die Mochigkeit, nach Handelsnamen zuuchen. Die Handelsnamen finden Sie in der Code-Tabelle unter,Codesuche nach Handelsnamen'.Gehen Sie wie folgt vor:

Schalten Sie das betreffende Gerät manuell ein.

1. SET' Taste für ca. 3 Sek, gedrückt halten, bis die LED nach kurzem blinken dauerhaft aufleuchtet.
2. SET' Taste loslassen.
3. Die gewünschte Mode Taste (TV, VOR, DVD, CD, SAT, AUX) kurz drücken.
4. Geben Sie den einstelligen Code aus der Code Tabelle,Codesuche nach Handelsnamen' ein.
5. Drücken Sie mehrfach die Taste, POWER' oder ,CHAN+' oder 'PLAY', bis das Gerät entsprechend reagiert. Gehen Sie darauf zügig vor, da sonst die automatische Codesuche gestartet wird.
6. Speichern Sie den Code durch Drucken der OK-Taste.

Wurden alle Codes durchsucht, blinkt die LED Anzeige für ca. 3 Sekunden.

CODE-IDENTIFIZIERUNG

Die Code-Identifizierung betiet Ihnen die Möglichkeit bereits eingebene Codes, die in der Fernbedienung gespeichert sind, zu bestimmen.

1. SET' Taste für ca. 3 Sek. gedrückt halten bis die LED nach kurzem blinken dauerhaftaufleuchtet.
2. ,SET' Taste loslassen.
3. Drücken Sie kurz die Taste für den gewünschten Mode (TV, VCR, SAT). Die Annahme des Tastendruckes wird durch kurzes Erlöschen der LED angezeigt.
4. Drücken Sie kurz die, SET' Taste. Die LED bestätigt die Annahme des Tastendruckes durch kurzes Erlöschen.
5. Um die ersten Zahl zu finden drücken Sie die Nummerntasten von 0 bis 9. Wenn die LED kurz ausgeht, ist es die ersten gespeicherte Zahl. Zum Feststell- len der zweiten und der dritten Zahl wiederholen Sie den Vorgang.
6. Die LED erlisch, sobald die Taste für die die Zahl gedrückt wurde.
7. Die Code-Identifizierung ist jetzt abgeschlossen.

LERNFUNKTION

Die Universal Fernbedienung betet Ihnen die Möglichkeit, bestimmte Sonderfunktionen die nicht gespeichert sind, oder)sagar Geräte die nicht in der Code-Liste aufgeführrt sind, manuell einzuspeichern. Sie benötigten dazu auf jeder Fall die OriginalFernbedienung Ihres Gerätes. Beachten Sie jedoch vorher folgende Tipps um Fehler auszuschreiben.

• Benutzen Sie für beiden Fernbedienungen neue Batterien.
• Je eine Fernbedienung kann zu jeder Geräteauswahltaste gespeichert werden.
• Legen Sie die Fernbedienungen mit den Infra-Rot-Dioden zueinander in einem Abstand von ca. 5 cm auf den Tisch.
• Sie können bis zu 150 Codes speichern. Ist der Speicher voll, blinking die LED für 3 Sekunden.
  Jede Programmierung einer Taste kann ca. 3 Sekunden dauern
• Sollten Sie eine Zusatzfunktion zu einem existierenden Code programmieren, beachten Sie vorher welche Taste noch unbelegt ist.
• Folgende Tasten können nicht mit Funktionen belegt werden: LEARN, SET, ALL OFF, P<P, SHOWVIEW und alle Geräteauswahltasten.
• Machen Sie zuerst einen Testversuch indem Sie einen beliebigen Code programmieren und anschließend testen. Löschen Sie danach alle Codes und starten Sie mit der eigentlichen Programmierung.

Zur Programmierung gehen Sie wie folgt vor:

1. SET' Taste für ca. 3 Sek, gedrückt halten, bis die LED nach kurzem blinken dauerhaftaufleuchtet.
2. SET' Taste loslassen.
3. Die gewünschte Mode Taste (TV, VCR, DVD, CD, SAT, AUX) kurz drücken.
4. Die Taste LEARN drucken.
5. Drücken Sie nun die Taste an der Universal Fernbedienung, die mit der entsprechenden Funktion belegt werden soll (die LED leuchtet dauerhaft auf).
6. Halten Sie jetzt die Taste Ihrer original Fernbedienung so lange gedrückt, bis die LED der Universal Fernbedienungomal erlischt (jede Fehlprogrammierung wird durch blinken der LED angezeigt).
7. Wiederholen Sie die Schritte 5 und 6 bis alle gewünschten Funktionen gespeichert sind.
8. Beenden Sie die Programmierung durch drucken der SET-Taste.

Um alle Codes zu einer Geräteauswahltaste zu Löschen gehen Sie wie folgt vor:

1. SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem Blinken dauerhaft aufleuchtet.
2. ,SET' Taste loslassen.
3. Die gewünschte Mode-Taste (TV, VCR, DVD, CD, SAT, AUX) kurz drücken.
4. Die Taste LEARN zweimal drucken.
5. Die SET-Taste drucken.

Alle Codes zu der entsprechenden Geräteauswahlliste die durch die Lernfunktion programmiert wurden sind nun gelöscht.

Um alle Codes zu löschen gehen Sie wie folgt vor:

1. SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem blinken dauerhaft aufleuchtet.
2. SET' Taste loslassen.
3. Die Taste LEARN zweimal drucken.
4. Die SET-Taste drücken.

Alle Codes die durch die Lernfunktion programmiert wurden sind nun gelöscht.

ALL OFF-FUNKTION

Drücken Sie kurz die POWER Taste, um das ausgewählte Gerät (z.B. TV) auszuschalten. Die entsprechende Mode-Tasten leuchtet für ca. 1 Sekunde auf.

Um alle vorprogrammierten Geräte auszuschalten gehen Sie wie folgt vor:

1. Drücken Sie kurz die ALL OFF-Taste.
   Das ausgewählte Gerät schaltet aus und die entsprechende Mode-Taste leuchtet auf.
2. Drücken Sie sofort noch einmal die ALL OFF-Taste und halten Sie sie für 3 Sek. gedrückt. jetzt werden alle vorprogrammierten Geräte nacheinander ausgeschaltet. Dieses dauert ca. 3 Sekunden. AnschlieBend erlischt die Mode-Taste.

Die Fernbedienung muss solange auf die zu bedienenden Geräte ausgerichtet werden, bis die Mode-Taste erlischt.

Eine Geräteleen sich mit der POWER-Taste ein und ausschalten.Solche ausgeschalteten Geräte werden nach der Durchführung der ALL OFF-Funktion eingeschaltet.

TOGGLE-FUNKTION

Sie haben die Möglichkeit, durch Drücken der P<P-Taste zwischen zwei vorprogrammierten Programmen hin und her zu schalten. Gehen Sie zur Programmierung wie folgt vor:

1. Schalten Sie das Gerät, das Sie bedieten wollen (TV, VOR, etc.) manuell ein.
2. ,SET' Taste für ca. 3 Sek, gedrückt halten, bis die LED nach kurzem Blinken dauerhaft aufleuchtet.
3. ,SET' Taste loslassen.
4. Drücken Sie die, P<P' Taste und entsprechende Geräteauswahltaste.
5. Geben Sie nun die ersten Programmnummer ein (max 3 stellig).
6. Drücken Sie erneut die P<P Taste und die entsprechende Geräteauswahltaste.
7. Geben Sie nun die zweite Programmnummer ein (max 3 stellig).
8. Drücken Sie erneut die P<P Taste um die Programmierung abzuschlieben.

Bitte beachten Sie, daß einige TV-Geräte auch eine Toggle-Funktion besitzen (Herstellerabhängig; schaltet zwischen dem jetzigen und vorherigen Programmplatz hin und her). Diese Funktion kann bei ihrer Universal Fernbedienung durch drücken der AV oder -1- Taste ausgeführrt werden.

AUTOZAPPING

Im TV-Betrieb werden nach einmaligem Drücken der Taste SHOWVIEW alle gespeicherten Sender nacheinander durchgeschaltet (die Fernbedienung muss dazu dauerhaft auf das Gerät ausgerichtet werden). Um die Funktion zu beenden drükken Sie einmal die CHAN-Taste.

NORMALER BETRIEB

Nachdem Sie die Programmierung ihrer Fernbedienung für ihre Audio/Video-Ge-rate vorgenommen haben, arbeitet die Fernbedienung in den gebrächlichsten Hauptfunktionen wie die original Fernbedienung des jeweiligen Gerätes.

Richten Sie ihre Fernbedienung auf das entsprechende Gerät und drücken Sie die passende Geräteauswahlliste. Sümmtliche Funktionen aktivieren Sie nun durch Drücken der entsprechenden Taste ihrer Fernbedienung.

Die Anzeige leuchtet während der Signalübertragung auf und bestätigt den Vorgang.

UNIVERSELLE FUNKTION

Einige TV-Funktionen wie z. B. Lautstärke, Mute, konnen aktiviert werden, unabhängig davon, in welchem Gerätemodus Sie sich befinden.

Beispiel: Ihr gewähler Gerätemodus ist [VCRI, trotzdem können Sie die Lautstärke Ihres TV Gerätes verändern.

Um diese Funktion ein- oder auszuschalten gehen Sie wie folgt vor:

1. Drucken Sie die TV Taste.
2. ,SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem Blinken dauerhaft aufleuchtet.
3. SET' Taste loslassen.
4. MUTE' Taste drücken und für ca. 8 Sek. gedrückt halten, bis die LED zum zweiten mal aufleuchtet.
5. Drucken Sie die TV Taste.
6. ,SET' Taste für ca. 3 Sek. gedrückt halten, bis die LED nach kurzem Blinken dauerhaft aufleuchtet.
7. SET' Taste loslassen.
8. MUTE' Taste drücken und für ca. 8 Sek. gedrückt halten, bis die LED zum zweiten mal aufleuchtet.

SHIFTFUNKTION

Einige Tasten an der Universalfernbedienung konnen doppelt belegt sein. Um die Funktionen zu benutzen, drücken Sie kurz die, SET' Taste (LED leuchtet) und anschlieBend eine der Funktions- oder Zifferntasten.

MÖGLICHE FEHLERQUELEN

Die Fernbedienung Funktioniert nicht.

• Überprüfen Sie, ob ihre Geräte korrekt angeschlossen und eingeschaltet sind.
• Überprüfen Sie, ob die Batterien der Fernbedienung korrekt eingelegt sind und die Polung +/- übereinstimmt.
• Falls die Batterien zu schwach sind, tauschen Sie diese durch neue aus.

Es sind mehrere Geräte-Codes unter dem Markennamen meines Gerätes aufgeführrt. Wie ermittte ich den richtigen Geräte-Code?

Um den richtigen Geräte-Code für Ihr Gerät zu bestimmen, probieren Sie die Codes nacheinander aus, bis die meisten Funktionen des Gerätes ordnungsgemäß funktionieren.

Die Geräte reagieren nur auf einige Befehle der Fernbedienung.

• Testen Sie weitere Codes bis die Geräte auf die Befehle entsprechend reagieren.

Wenn die manuelle Godeeingabe und die automatische Codesuche nicht zum Erfolg führt, kann es in besonderen Einzelfallen vorkommen, dass nicht alle Geräte kompatibel zu ihrer Universalfernbedienung sind.

Einige TV-Funktionen wie z. B. Lautstärke, Mute, konnen aktiviert werden, unabhängig davon, in welchem Gerätemodus Sie sich befinden.

Beispiel: Ihr gewähler Gerätemodus ist [VCRI, trotzdem können Sie die Lautstärke Ihres TV Gerätes verändern.

Um diese Funktion ein- oder auszuschalten gehen Sie wie folgt vor:

SHIFTFUNKTION

Einige Tasten an der Universalfernbedienung konnen doppelt belegt sein. Um die Funktionen zu benutzen, drücken Sie kurz die, SET' Taste (LED leuchtet) und anschlieBend eine der Funktions- oder Zifferntasten.
