MANUALE UTENTE PH-4A KYOCERA

Format papier A3, B4, A4, A4R, B5, B5R, A5R, B6R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2" Capacité de bac (Grammage du papier : 80 g/m2) A3, B4, 11 x 17", 8 1/2 x 14" (Legal) : 100 feuilles A4, A4R, B5, B5R, A5R, B6R, Folio, 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2" : 150 feuilles Dimensions 36,8 x 39,2 x 57,3 cm 14 1/2" x 15 7/16" x 22 9/16" Poids Environ 15 Kg (33 livres) Format de papier A3, B4, A4R, 11 x 17", 8 1/2 x 11" Nombre de feuilles 1 à 16 (pas d'agrafage pour 1 feuille) Capacité maximum de stockage 5 copies ou moins par jeu : 30 jeux 6 à 10 copies par jeu : 20 jeux 11 à 16 copies par jeu : 10 jeux DF-650, MT-1(A), BF-1(A), PH-4A ET PH-4C MANUEL D’UTILISATION 4-33 Français 4-34 DF-650, MT-1(A), BF-1(A), PH-4A ET PH-4C MANUEL D’UTILISATION 5 Italiano Informazioni sulla sicurezza Leggere SEMPRE con attenzione questa Guida alle funzioni prima di utilizzare la macchina e conservarla insieme alla Guida alle funzioni della copiatrice. Consultare la Guida alle funzioni della copiatrice per informazioni sul rappresentante del servizio di assistenza clienti per il proprio prodotto. Le sezioni di questa Guida alle funzioni e i componenti del prodotto contrassegnati da simboli sono avvertenze di sicurezza che hanno lo scopo di proteggere l'utente, gli altri operatori e gli oggetti presenti nelle vicinanze nonché per garantire un utilizzo sicuro del prodotto. PERICOLO: questo simbolo segnala la possibilità di un grave rischio di infortunio o di morte qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni. AVVERTENZA: questo simbolo segnala un grave rischio di infortunio o di morte qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni. ATTENZIONE: questo simbolo segnala un rischio di infortunio o di danno meccanico qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni. Simboli Il simbolo indica che nella relativa sezione sono incluse avvertenze sulla sicurezza. All'interno del simbolo sono indicati specifici punti a cui prestare attenzione. [Avvertenza generale]

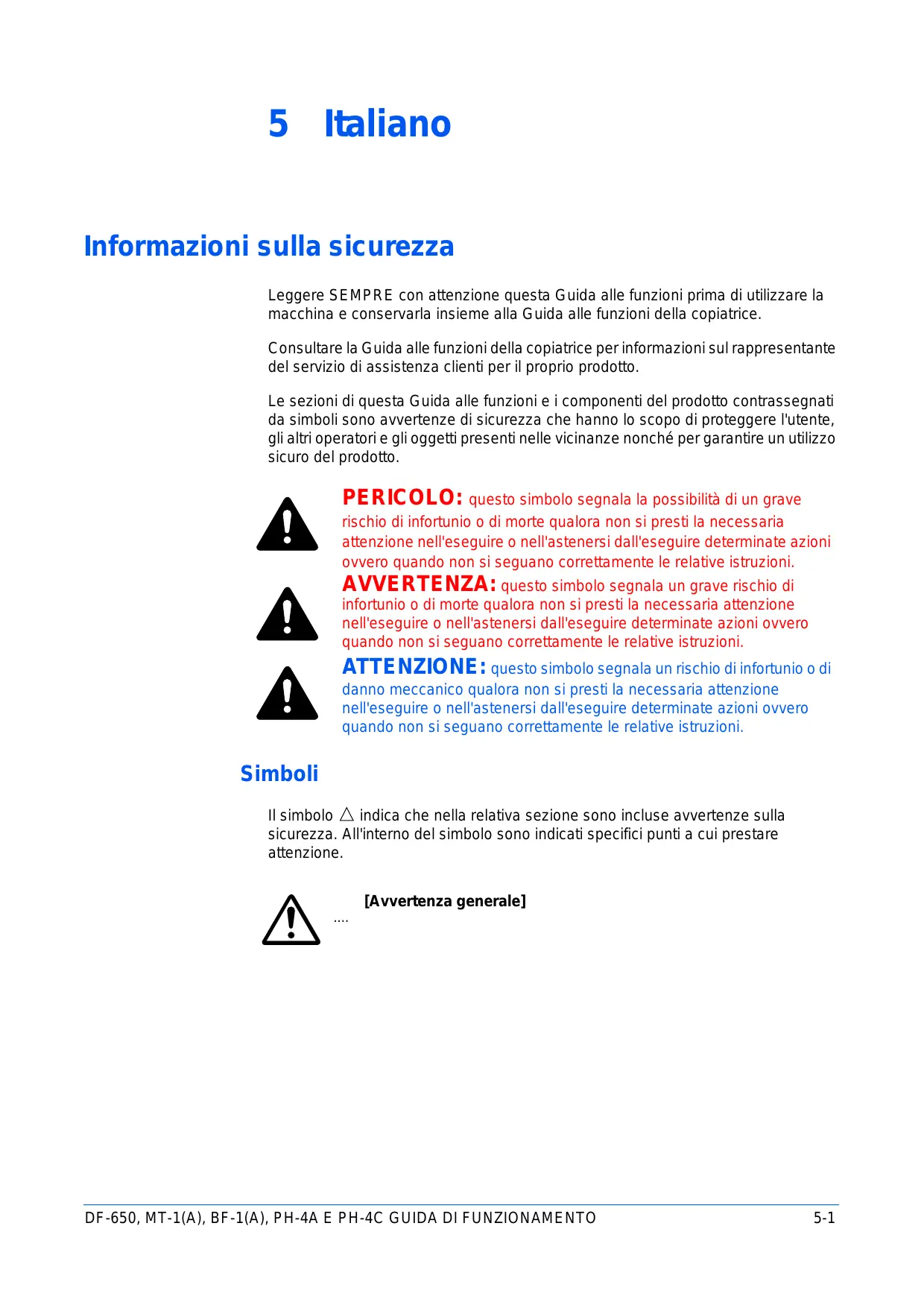

DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-1 Italiano Il simbolo indica che nella relativa sezione sono incluse informazioni sulle azioni vietate. All'interno del simbolo sono specificate le azioni vietate. [Azione vietata]

[Disassemblaggio vietato]

Il simbolo z indica che nella relativa sezione sono incluse informazioni sulle azioni da eseguire. All'interno del simbolo sono specificate le azioni richieste. [Avvertenza di azione richiesta]

[Rimuovere la spina di alimentazione dalla presa]

[Collegare sempre il sistema a una presa con collegamento a massa] Per ordinare una copia se le avvertenze sulla sicurezza in questa Guida alle funzioni sono illeggibili o se non si dispone della Guida, rivolgersi al rappresentante del servizio di assistenza cliente (invio soggetto a pagamento). 5-2 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

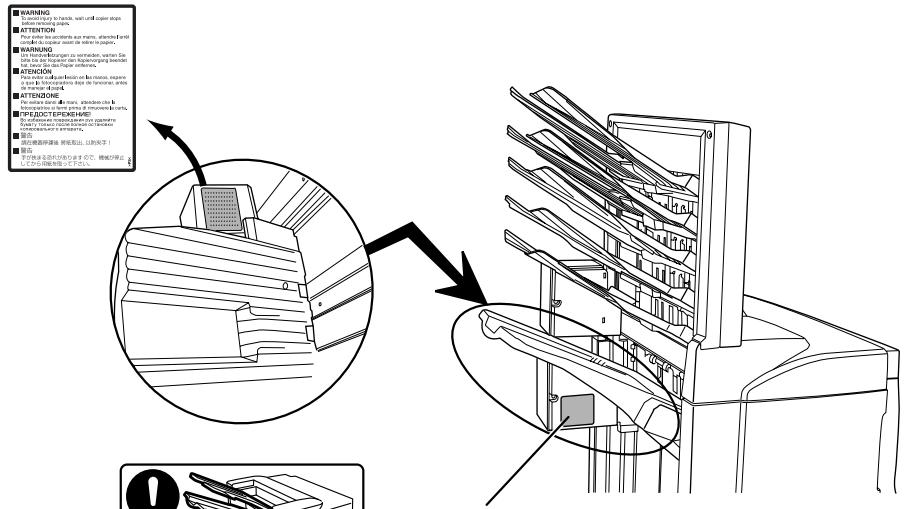

ETICHETTE DI ATTENZIONE

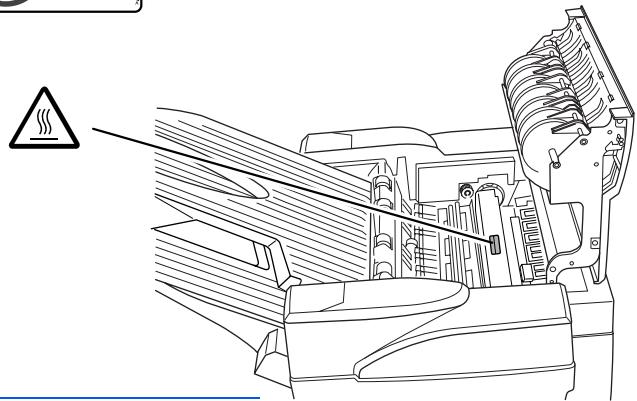

Le etichette di attenzione sono state fissate al finisher nei seguenti punti ai fini della sicurezza. PRESTARE ESTREMA ATTENZIONE a non pinzarsi o a ustionarsi le dita mentre si eseguono le procedure di eliminazione degli inceppamenti carta. ETICHETTA 1 AVVERTENZA: per evitare potenziali ferite alle mani, attendere che la copiatrice si fermi prima di eliminare la carta inceppata. ETICHETTA 2 NON inserire nessun oggetto sotto il vassoio A. ETICHETTA 3 La parte interna di quest'area raggiunge temperature elevate. NON toccare quest'area perché sussiste il pericolo di ustioni. NOTA: NON RIMUOVERE QUESTE ETICHETTE. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-3 Italiano

PRECAUZIONI PER L'INSTALLAZIONE

Ambiente ATTENZIONE: Non posizionare il prodotto su superfici o punti instabili e obliqui poiché potrebbe cadere o rovesciarsi. Inoltre, in questo caso l'operatore potrebbe ferirsi o il prodotto venire danneggiato. ATTENZIONE: evitare punti vicino a radiatori, termosifoni o altre sorgenti di calore o punti vicino a materiali infiammabili, per evitare ogni rischio di incendio. Altre precauzioni Le condizioni ambientali avverse di alcuni ambienti possono compromettere le prestazioni del sistema. Installare il sistema in un ambiente dotato di aria condizionata (temperatura consigliata dell'ambiente: circa 20°C, umidità: circa 65%) ed evitare le situazioni seguenti.

nei pressi di una finestra o esposizione alla luce diretta del sole ambienti soggetti a vibrazioni ambienti con variazioni drastiche di temperatura e umidità posizioni con esposizione diretta di aria calda o fredda Utilizzo delle buste di plastica AVVERTENZA: tenere le buste di plastica che si usano con il prodotto lontano dalla portata dei bambini poiché la plastica aderendo al naso può provocare soffocamento.

PRECAUZIONI PER L'USO

Precauzioni per l'uso di questo prodotto AVVERTENZA: NON posizionare oggetti metallici o contenitori con acqua (vasi di fiori, tazze e così via) sopra o vicino al prodotto per evitare che l'acqua filtri all'interno e provochi incendi o scosse elettriche. AVVERTENZA: NON danneggiare, rompere o cercare di riparare il cavo del segnale. NON posizionare oggetti pesanti sul cavo del segnale, non tirarlo, né piegarlo o produrre altri tipi di danno per evitare ogni rischio di incendio o scosse elettriche. AVVERTENZA: NON cercare mai di riparare o disassemblare il prodotto o i suoi componenti per evitare ogni rischio di infortunio o di incendio. AVVERTENZA: in caso di surriscaldamento del prodotto, fumo, odore strano o qualsiasi altra situazione anomala, fare attenzione a ogni rischio di incendio o scosse elettriche. SPEGNERE (O) immediatamente l'interruttore principale della copiatrice, rimuovere la spina di alimentazione dalla presa e rivolgersi al proprio rappresentante del servizio di assistenza clienti. 5-4 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano AVVERTENZA: se all'interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e così via), spegnere immediatamente l'interruttore di alimentazione (O) della copiatrice, rimuovere la spina di alimentazione dalla presa e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono queste precauzioni e si continua ad utilizzare il prodotto sussiste il rischio di incendio o scosse elettriche. AVVERTENZA: rivolgersi SEMPRE al rappresentante del servizio di assistenza clienti per le operazioni di manutenzione e riparazione dei componenti interni. ATTENZIONE ATTENZIONE: per motivi di sicurezza, SPEGNERE SEMPRE (O) l'interruttore principale della copiatrice e rimuovere la spina di alimentazione dalla presa prima di eseguire operazioni di pulizia. ATTENZIONE: NON toccare il vassoio di espulsione mentre il prodotto è in funzione per evitare il rischio di lesioni. ATTENZIONE: se all'interno del prodotto si accumula polvere, questa potrebbe provocare un incendio o un problema analogo. Pertanto si consiglia di rivolgersi al rappresentante del servizio di assistenza clienti per informazioni sulla pulizia dei componenti interni. Questa operazione deve essere eseguita soprattutto all'approssimarsi di stagioni con elevato livello di umidità. Per informazioni sui costi di pulizia dei componenti interni del prodotto, rivolgersi al rappresentante del servizio di assistenza clienti. Altre precauzioni NON posizionare oggetti pesanti sul prodotto o causare altri danni al sistema. Rivolgersi al proprio rappresentante del servizio di assistenza clienti per sollevare o spostare il prodotto. Non toccare i componenti elettrici, quali connettori o schede dei circuiti di stampa per evitare che siano danneggiati dall'elettricità statica. NON cercare di eseguire operazioni non illustrate in questa Guida alle funzioni. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-5 Italiano Componenti

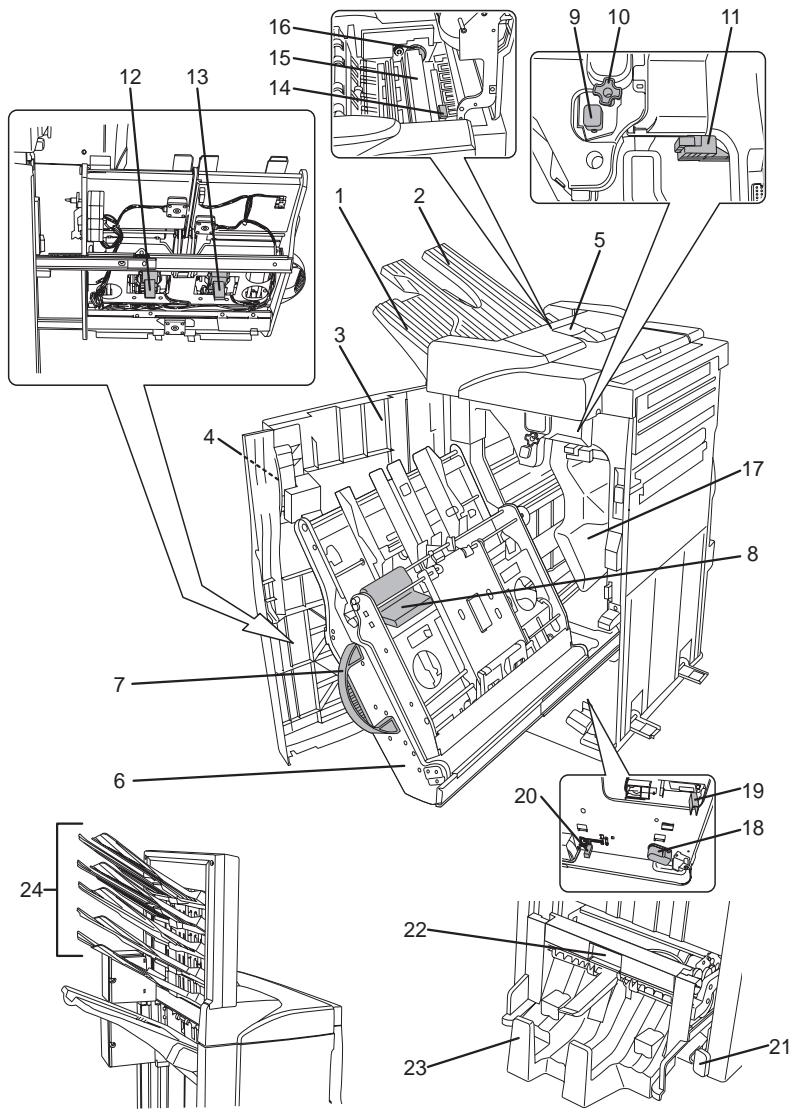

Finisher (corpo principale)

Vassoio A Unità di piegatura centrale (opzionale) 11 Leva della guida inferiore della 18 Leva di rilascio dell'unità sezione di raccordo (G2) 12 Contenitore della cartuccia Pannello anteriore pinzatrice A Maniglia del pannello anteriore 13 Contenitore della cartuccia Pannello superiore pinzatrice B Vassoio interno 14 Leva della guida superiore Maniglia del vassoio interno della sezione di raccordo (G3) Unità di perforazione (opzionale) 8 Leva di rilascio del vassoio interno (G4) 15 Unità di perforazione (corpo principale) 9 Regolatore del rullo di pressione (G5) 16 Selettore di regolazione dell'unità di perforazione 10 Manopola del nastro trasportatore (G1) 17 Contenitore degli scarti della perforatrice

(G6) Maniglia di rilascio dell'unità (G7) Leva di sblocco dell'unità di piegatura centrale Pulsanti dell'unità di piegatura centrale Leva della guida del nastro trasportatore Pannello di impilatura Unità vassoio lavori multipli (opzionale) 24 Vassoi lavoro 1 - 5 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano Modalità Modalità sort attivata Fascicola copie di originali multipli in serie identiche. Ad esempio A,B,C,D A,B,C,D A,B,C,D. In modalità sort attivata è possibile utilizzare i formati elencati di seguito.

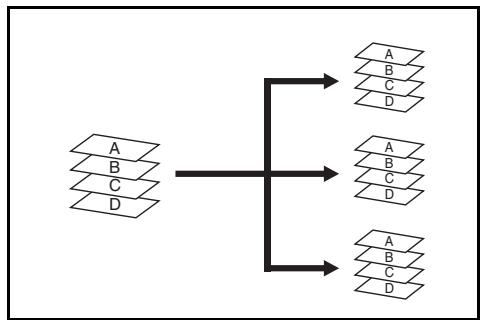

Selezionare la modalità sort attivata dal pannello comandi della copiatrice.

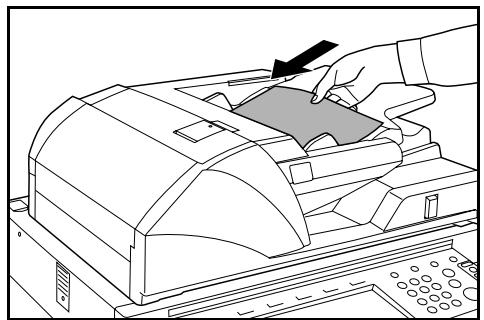

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Avvio.

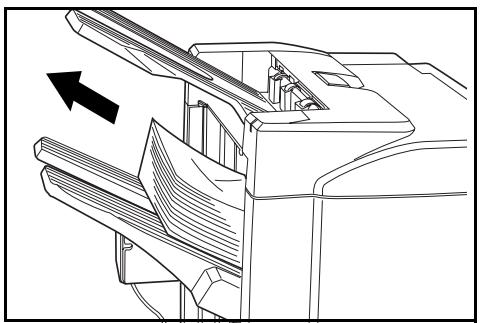

Le copie vengono consegnate al vassoio specificato. Se il vassoio di espulsione è il vassoio A, ogni serie può essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-7 Italiano Se entrambi i vassoi A e B sono pieni, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare entrambi i vassoi. NOTA: il numero massimo di copie che possono essere impilate nei vassoi A e B dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32.

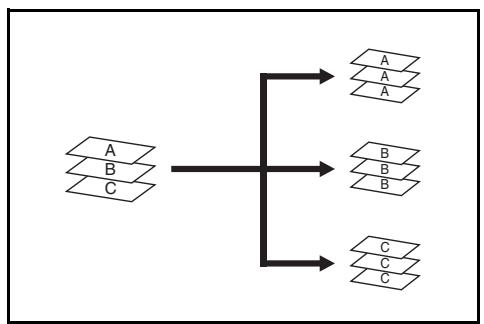

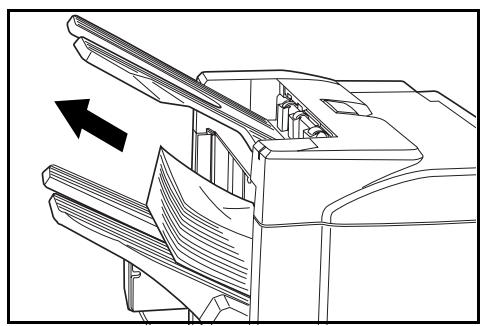

Alla fine del lavoro, prelevare le copie. Modalità sort disattivata Raggruppa le copie di ogni originale in pile separate. Ad esempio A,A,A B,B,B C,C,C. In modalità sort disattivata è possibile utilizzare i formati elencati di seguito.

Selezionare modalità sort disattivata dal pannello comandi della copiatrice.

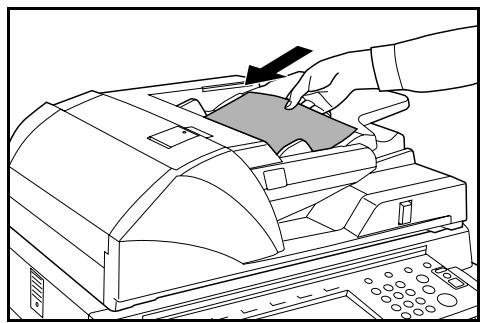

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

5-8 Selezionare le altre funzioni richieste e premere Avvio. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

Le copie vengono consegnate al vassoio specificato. Se il vassoio di espulsione è il vassoio A, ogni serie può essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. Se entrambi i vassoi A e B sono pieni, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare entrambi i vassoi. NOTA: il numero massimo di copie che possono essere impilate nei vassoi A e B dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32. Se il numero di copie da eseguire in una sola volta in modalità non fascicolata supera la capacità massima del vassoio B (200 fogli), le copie restanti verranno instradate verso il vassoio A.

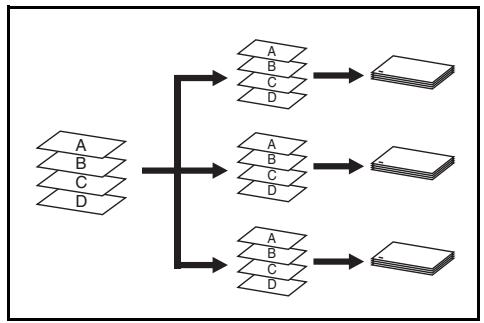

Alla fine del lavoro, prelevare le copie. Modalità pinzatura Fascicola e pinza le singole serie di copie.

Le opzioni di pinzatura disponibili sono le seguenti:

Un punto in alto a sinistra Un punto in alto a destra Due punti

NOTA: per le specifiche della pinzatrice, fare riferimento alla Unità pinzatrice a pagina 5-32.

Selezionare modalità sort attivata dal pannello comandi della copiatrice.

Selezionare l'opzione di pinzatura desiderata.

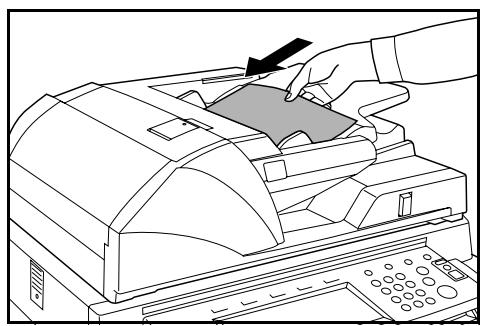

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Avvio.

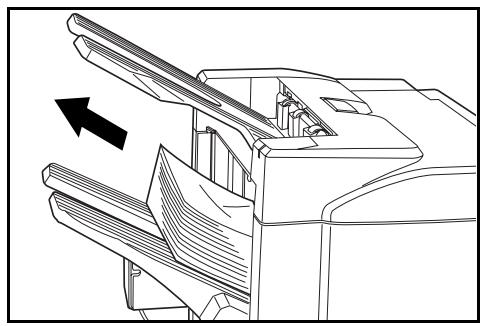

Le copie pinzate vengono consegnate rivolte verso il basso nel vassoio A. Se il vassoio A raggiunge la capacità massima, viene visualizzato un messaggio. In questo caso, per procedere è necessario rimuovere le copie dal vassoio A. NOTA: il numero massimo di copie che possono essere impilate nel vassoio A dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32.

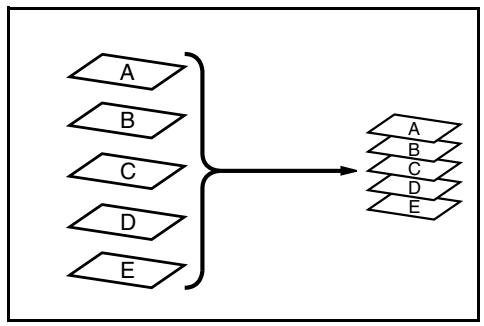

Alla fine del lavoro, prelevare le copie. Modalità senza fascicolazione Usare questa modalità se non si desidera ordinare o raggruppare le copie. Usare SEMPRE la Modalità senza fascicolazione per copiare su trasparenti o altri supporti speciali.

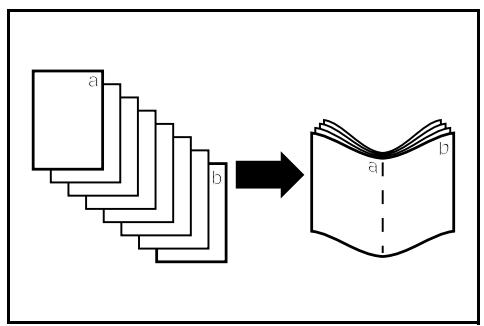

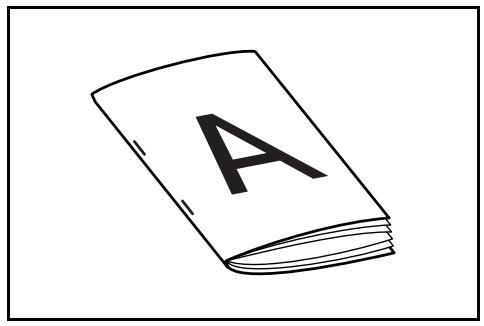

5-10 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano Modalità di pinzatura libretto Con questa modalità le copie vengono pinzate in due punti al centro del foglio. In modalità di pinzatura libretto è possibile utilizzare i formati elencati di seguito.

A3, B4, A4R, 11 x 17", 8 1/2 x 14" (Legal) e 11 x 8 1/2". Capacità di pinzatura: da 2 a 16 per fascicolo. Per attivare la funzione di piegatura automatica è necessario dotarsi dell'unità di piegatura centrale. La funzione di copia libretto della copiatrice permette di generare automaticamente dei libretti pronti per essere pinzati e piegati. Per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

Selezionare la pinzatura libretto dal pannello comandi della copiatrice. Per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

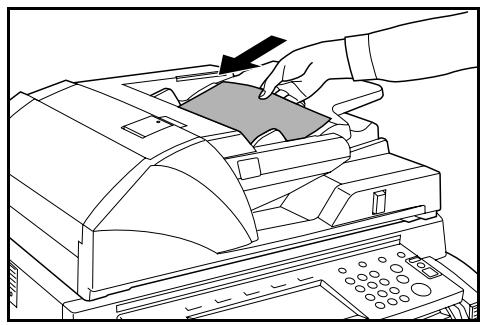

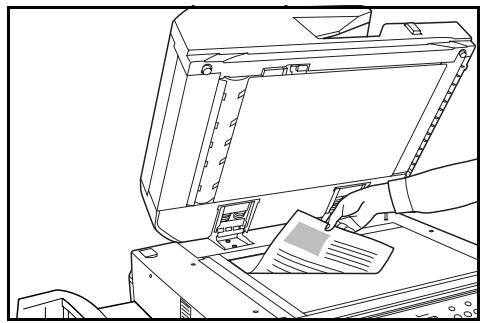

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione. Il numero massimo di fogli che possono essere pinzati insieme corrisponde a 16. Con questa modalità si possono usare fino a 64 originali.

Selezionare le altre funzioni richieste e premere Avvio. Se si usa la lastra di esposizione, dopo la scansione di ogni originale viene visualizzato un messaggio che richiede se si desideri passare alla scansione di un altro originale oppure se si può dare inizio alla copiatura. NOTA: per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-11 Italiano

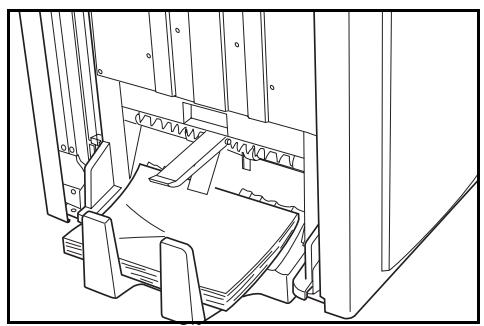

Le copie possono essere pinzate automaticamente e consegnate al pannello di impilatura. Quando si raggiunge la capacità massima di fogli, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare il pannello di impilatura. NOTA: Per ulteriori informazioni, vedere Unità di piegatura centrale (opzionale) a pagina 5-33.

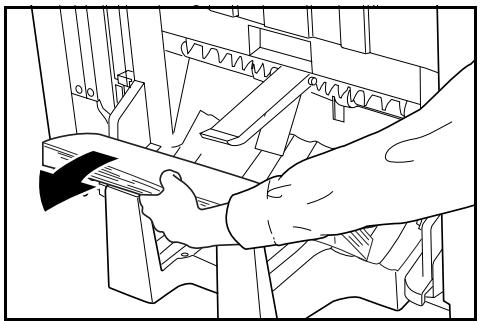

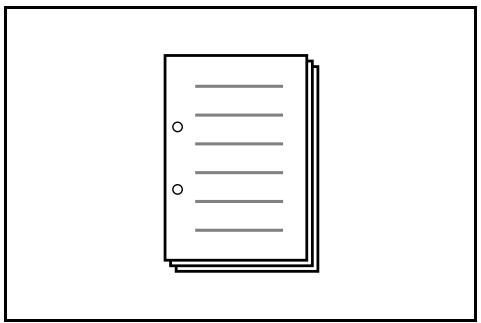

Alla fine del lavoro, prelevare le copie dal pannello di impilatura. Modalità di perforazione L'unità di perforazione è un dispositivo opzionale. Questa modalità genera automaticamente copie perforate. È consentito utilizzare i formati carta seguenti:

2 fori: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8 1/2 x 14" (Legal), 8 1/2 x 11" (Letter) e 5 1/2 x 8 1/2" 3 fori: 11 x 17" e 11 x 8 1/2" 4 fori: A3 e A4 La modalità di perforazione è compatibile con sort attivata, pinzatura e sort disattivata. La grammatura deve essere compresa tra 45 g/m2 e 200 g/m2. NOTA: B5R è selezionabile solo se il vassoio di espulsione è il vassoio A. In modalità sort attivata e pinzatura, i formati B5R e Folio non sono selezionabili.

Selezionare perforazione dal pannello comandi della copiatrice. NOTA: per ulteriori informazioni consultare la Guida alle funzioni della copiatrice. 5-12 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

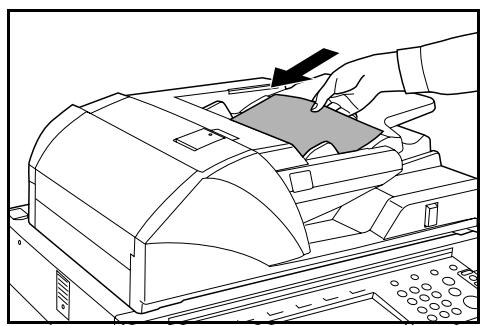

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione. Verificare che l'orientamento degli originali corrisponda a quello selezionato per la modalità perforazione sulla copiatrice. NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Avvio.

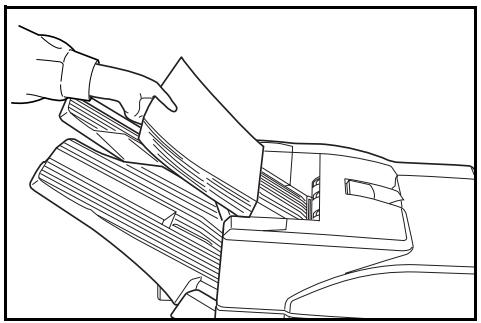

Le copie vengono perforate automaticamente e consegnate al vassoio B. NOTA: poiché le copie vengono perforate singolarmente, la posizione dei fori può variare da foglio a foglio. Alla fine del lavoro, prelevare le copie. NOTA: quando si raggiunge la capacità massima del vassoio B, le copie restanti vengono instradate al vassoio A. Se non si riesce ad attivare il vassoio A una volta che il vassoio B risulta pieno, viene visualizzato un messaggio di errore. Prelevare tutte le copie per procedere. Modo Interruzione Quando si utilizza il Modo Interruzione, le copie del lavoro interrotto vengono solitamente consegnati al vassoio finisher attualmente inutilizzato. Se necessario, è possibile selezionare un vassoio diverso dal pannello comandi della copiatrice. NOTA:Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-13 Italiano Modalità vassoio lavori multipli L'unità vassoio lavori multipli è un dispositivo opzionale. Le stampe o le copie possono essere consegnate a uno specifico vassoio per lavori multipli. Questa opzione si rivela estremamente utile quando più utenti utilizzano la copiatrice come stampante. I documenti stampati di ogni utente vengono consegnati al vassoio lavoro selezionato. È consentito utilizzare i formati carta seguenti:

Carta normale (80 g/m2): da A3 a B6R o Folio, da 11 x 17" a 8 1/2 x 11" Carta riciclata (80 g/m2): A3, A4, A4R, 11 x 17", 11 x 8 1/2" e 8 1/2 x 11" Carta colorata (80 g/m2): A4, A4R, 8 1/2 x 11" e 11 x 8 1/2" NOTA: il numero massimo di copie che possono essere impilate in ogni vassoio lavoro dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Unità vassoio lavori multipli (opzionale) a pagina 5-33.

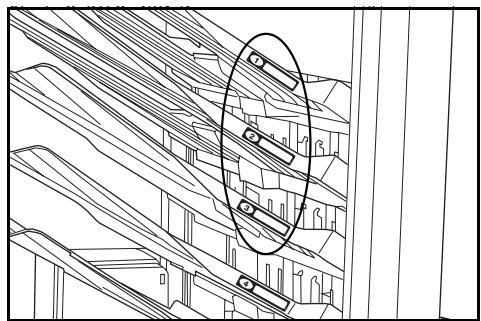

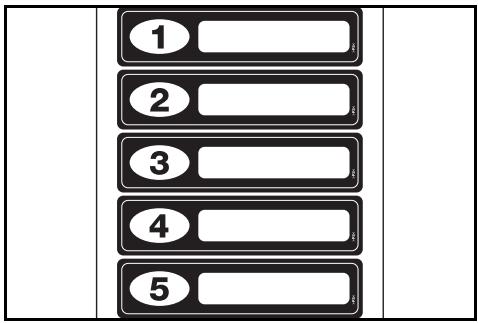

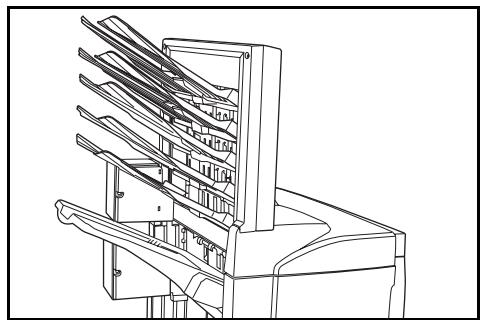

Scrivere il nome dell'utente a cui è assegnato ogni vassoio lavoro usando le etichette fornite.

Attaccare le etichette ai vassoi lavoro, nella posizione indicata nella figura. I vassoi a cui vanno applicate le etichette sono i numeri 1, 2, 3, 4 e 5 partendo dall'alto. 5-14

Usare l'applicazione del proprio computer per selezionare un vassoio lavoro compreso tra 1 e 5.

Selezionare il formato carta, le pagine da stampare e il numero di esemplari richiesto. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

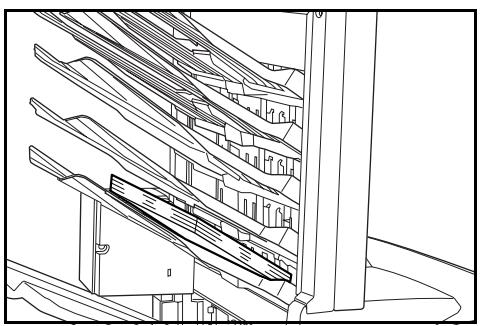

Stampare il lavoro. Le stampe verranno consegnate al vassoio lavoro selezionato.

Alla fine del lavoro, prelevare le copie dal vassoio lavoro. NOTA: per selezionare il vassoio richiesto direttamente dalla copiatrice, consultare la Guida alle funzioni della copiatrice. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-15 Italiano Manutenzione Caricamento dei punti Il finisher è dotato di due contenitori delle cartucce pinzatrice: A e B. La procedura per caricare i punti è la stessa per ogni contenitore. Quando compare un messaggio che avverte che i punti sono esauriti, è necessario caricare i punti nell'apposito contenitore (o in entrambi). NOTA: se l'unità pinzatrice esaurisce i punti, rivolgersi al proprio rappresentante del servizio di assistenza clienti oppure contattare la sede in cui è stato effettuato l'acquisto. 5-16

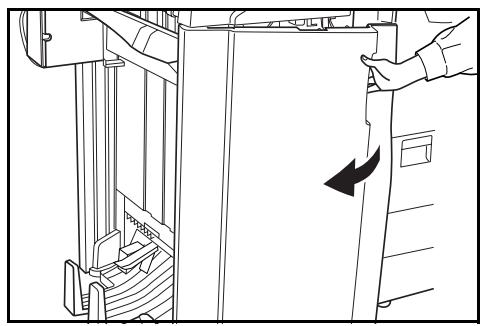

Afferrare la maniglia del pannello anteriore e aprire il pannello.

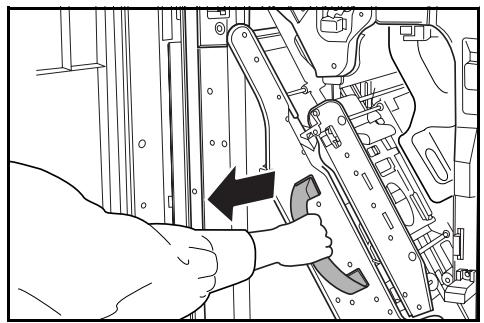

Afferrare la maniglia del vassoio interno (G3) ed estrarre il vassoio.

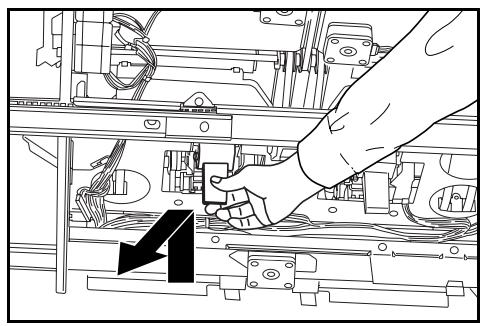

Sollevare il contenitore della cartuccia pinzatrice ed estrarlo.

Rimuovere la cartuccia pinzatrice vuota dal contenitore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

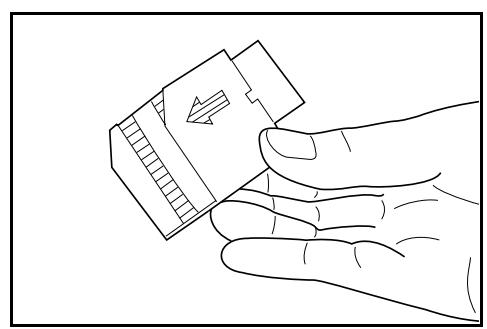

Estrarre la nuova cartuccia pinzatrice dall'involucro.

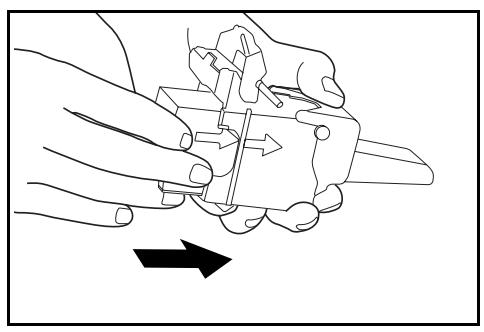

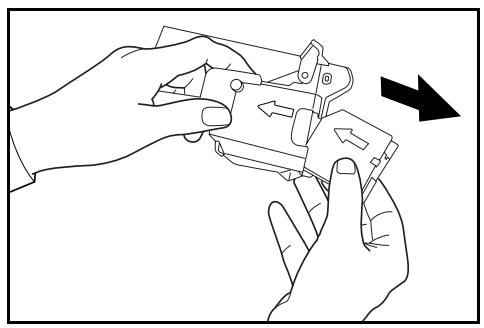

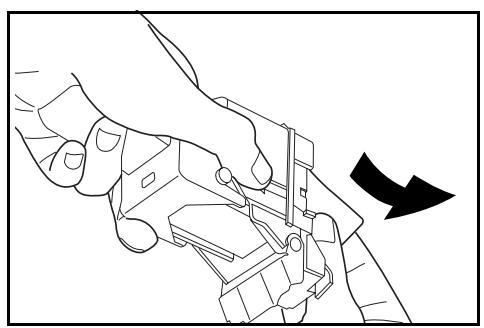

Tenendo il contenitore in una mano e la cartuccia pinzatrice nell'altra, inserire la cartuccia nel contenitore. Accertarsi di aver rispettato la direzione di inserimento. Entrambe le frecce devono puntare nella stessa direzione.

Verificare che la nuova cartuccia sia inserita completamente nel contenitore quindi staccare la striscia di carta adesiva.

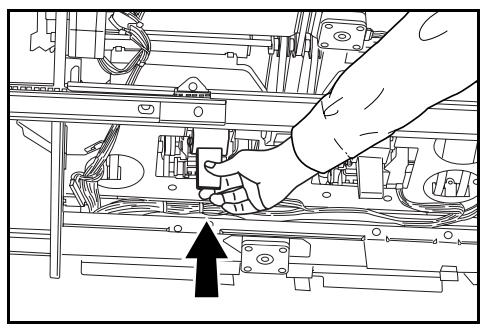

Inserire nuovamente il contenitore nel suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

Inserire nuovamente il vassoio interno nel finisher e chiudere il pannello anteriore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-17 Italiano Svuotamento del contenitore degli scarti della perforatrice Quando il contenitore degli scarti della perforatrice è pieno, viene visualizzato un messaggio che avverte che è ora di vuotare il contenitore. Durante questa procedura, lasciare l'interruttore principale della copiatrice in posizione di ACCESO ( | ). 5-18

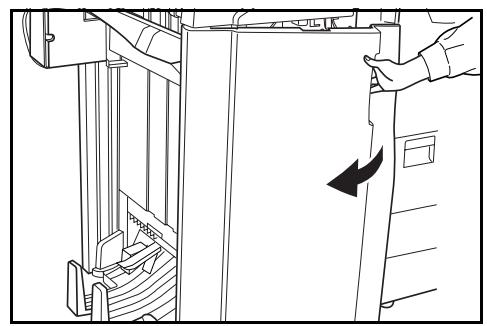

Afferrare la maniglia del pannello anteriore e aprire il pannello.

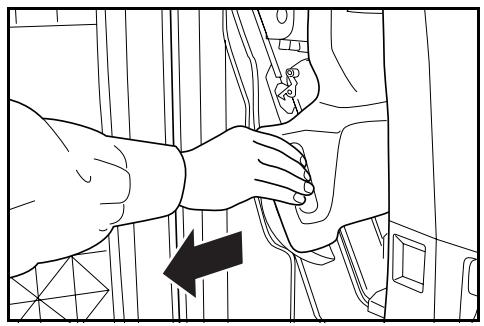

Afferrare la maniglia del contenitore degli scarti della perforatrice ed estrarre il contenitore dal finisher.

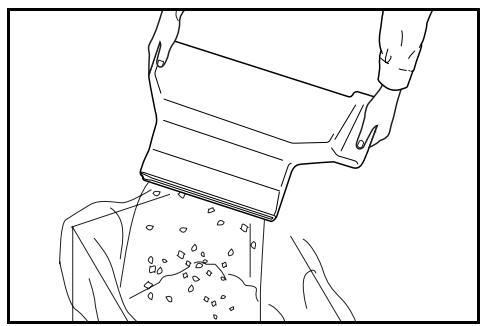

Liberarsi degli scarti della perforatrice in modo appropriato.

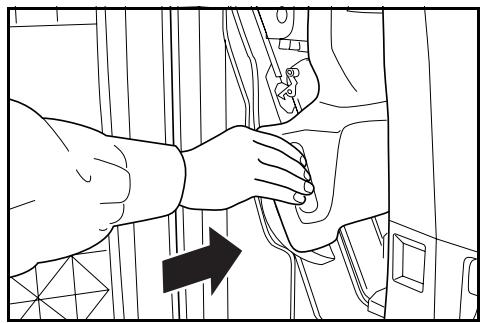

Inserire nuovamente il contenitore degli scarti della perforatrice. Allineare il contenitore con le guide del finisher.

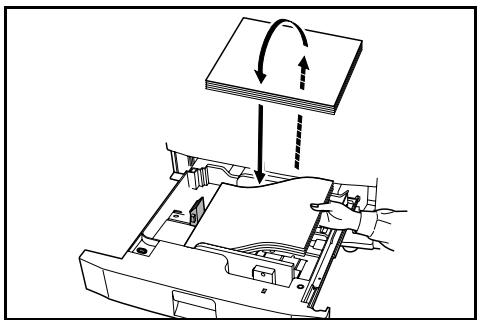

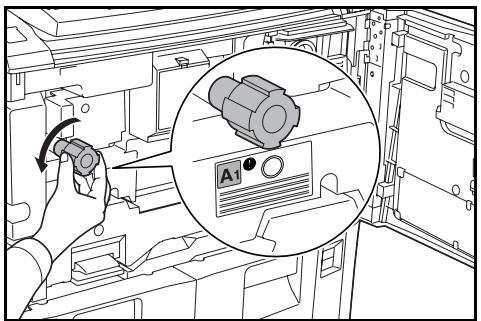

Chiudere il pannello anteriore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano Risoluzione dei problemi Generali Se i fogli in uscita non sono piani o sono impilati in modo non uniforme, rovesciare la carta nel cassetto e ricaricarla. Se le copie sono ondulate, vedere Copie arricciate a pagina 5-29. Se si verifica un inceppamento carta, accertarsi che la guida laterale del cassetto sia regolata in base al formato della carta. Eliminazione degli inceppamenti carta Durante la procedura di eliminazione degli inceppamenti, lasciare l'interruttore principale in posizione di ACCESO ( | ). Aprire il pannello della copiatrice e ruotare la manopola A1 verso sinistra almeno 20 volte prima di passare alla procedura di eliminazione degli inceppamenti vera e propria. Una volta eliminato l'inceppamento, il pannello comandi della copiatrice visualizzerà nuovamente lo stato e le impostazioni in vigore prima dell'inceppamento. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-19 Italiano Inceppamento carta nella sezione di raccordo Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di raccordo tra il finisher e la copiatrice.

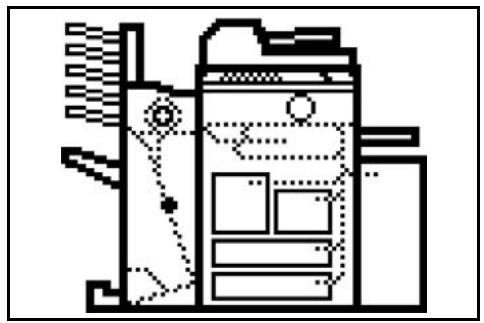

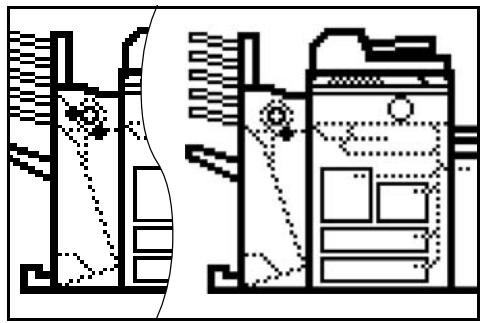

Aprire il pannello superiore ed eliminare la carta inceppata. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente. Se è presente l'unità di perforazione opzionale, verificare che la freccia del selettore di regolazione punti tra le scanalature del corpo principale dell'unità di perforazione.

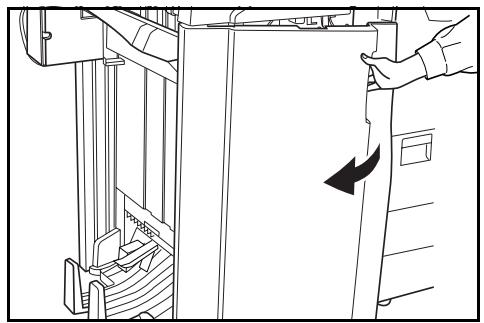

Afferrare la maniglia del pannello anteriore e aprire il pannello.

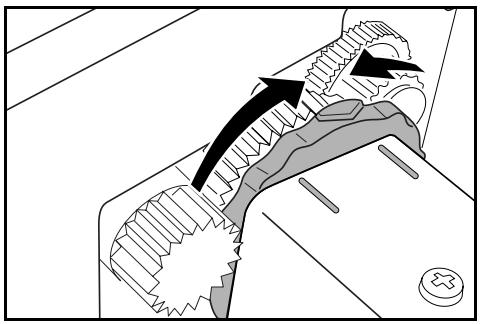

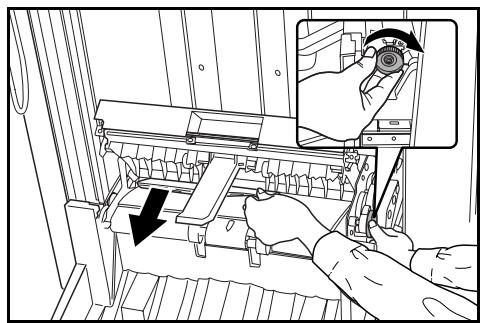

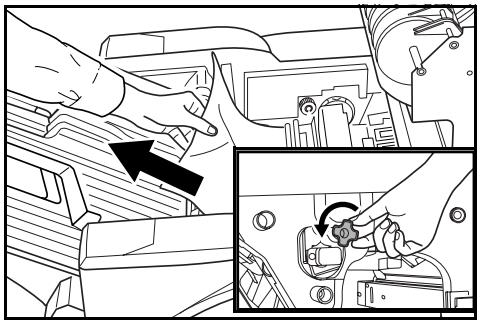

Ruotare la manopola del nastro trasportatore (G1) in modo che la carta venga spostata in un punto in cui è più facile afferrarla. Rimuovere la carta. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente. 5-20 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

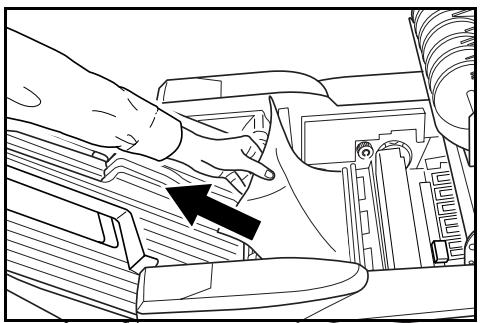

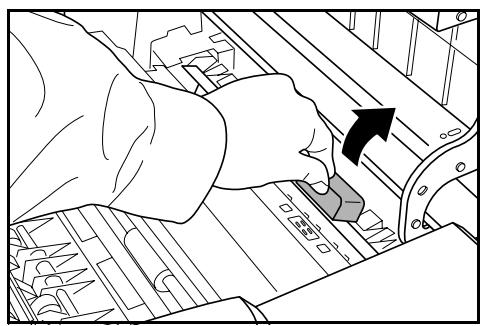

Sollevare la leva della guida superiore della sezione di raccordo e afferrare la carta inceppata. Chiudere la leva della guida superiore e il pannello superiore.

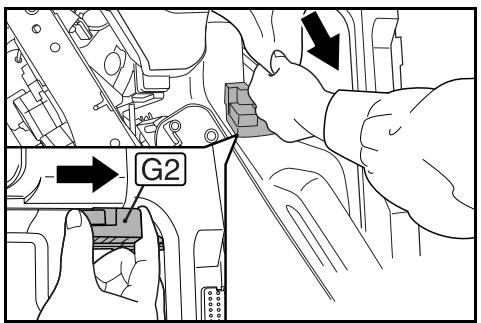

Tenere premuta la leva della guida inferiore della sezione di raccordo (G2) e aprire. Chiudere la guida inferiore.

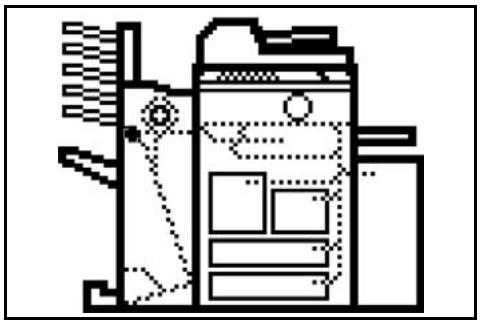

Chiudere il pannello anteriore. Inceppamento carta nel vassoio A Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio A.

Sollevare e aprire il vassoio B.

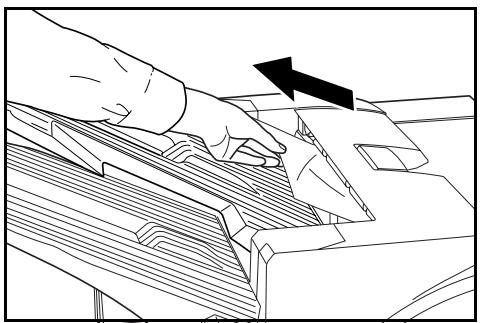

Se la carta inceppata è visibile dalla fessura di espulsione, estrarre i fogli senza strapparli tirandoli nella direzione di uscita. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-21 Italiano Inceppamento carta nel vassoio B Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio B.

Se la carta inceppata è visibile dalla fessura di espulsione, estrarre i fogli senza strapparli tirandoli nella direzione di uscita. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente. 5-22

Aprire il pannello superiore ed eliminare la carta inceppata.

Chiudere il pannello superiore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano Inceppamento carta nella sezione di trasporto Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio interno.

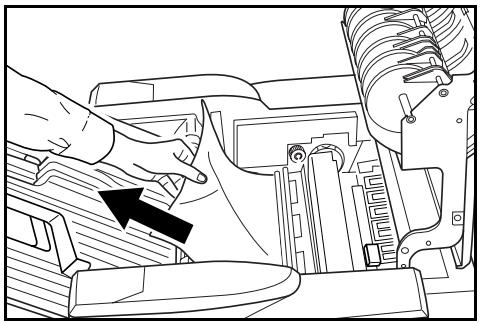

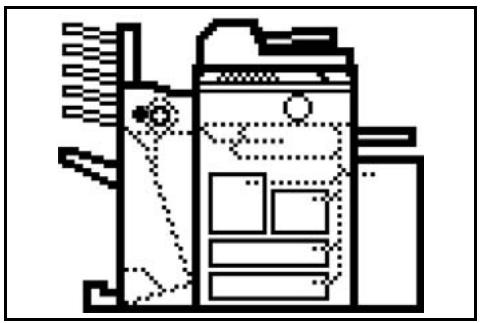

Sollevare e aprire il vassoio B.

Se la carta inceppata è visibile dalla fessura di espulsione, estrarre i fogli senza strapparli tirandoli nella direzione di uscita. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente.

Afferrare la maniglia del pannello anteriore e aprire il pannello.

Afferrare la maniglia del vassoio interno (G3) ed estrarre il vassoio con delicatezza. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-23 Italiano 5-24

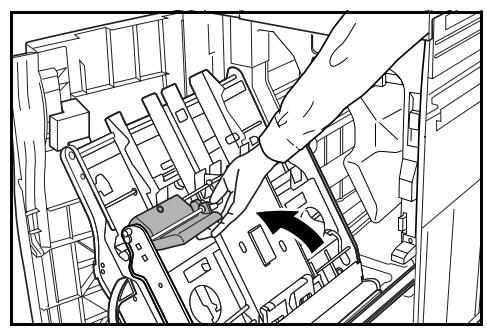

Tenendo premuta la leva di rilascio del vassoio interno (G4) aprire il vassoio interno.

Rimuovere la carta inceppata.

Tenendo premuta la leva di rilascio del vassoio interno (G4) chiudere il vassoio interno.

Spingere verso il basso il telaio per bloccare il vassoio interno.

Inserire nuovamente il vassoio interno nel finisher e chiudere il pannello anteriore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano Inceppamento carta nell'unità vassoio lavori multipli Se si verifica un inceppamento nell'unità vassoio lavori multipli, eseguire la procedura seguente per rimuovere la carta inceppata.

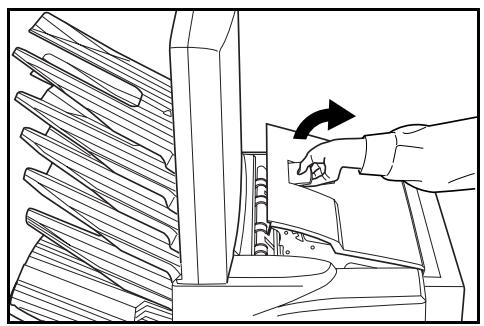

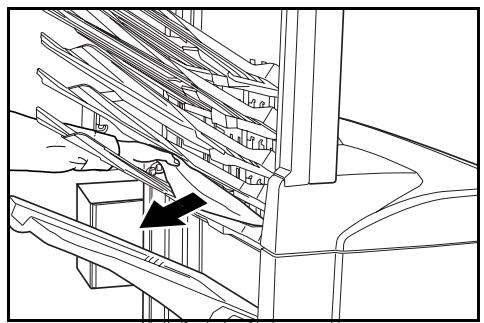

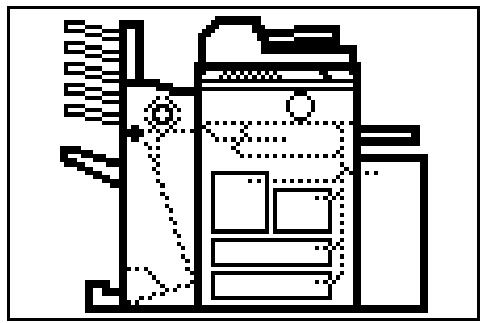

Se è presente carta inceppata in uno dei vassoi lavoro, eliminare i fogli senza strapparli.

Se non si riesce ad eliminare con facilità la carta inceppata, aprire il pannello superiore del finisher ed estrarre la carta inceppata. Per ulteriori informazioni, vedere Inceppamento carta nella sezione di raccordo a pagina 5-20. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-25 Italiano Inceppamento carta nell'unità di piegatura centrale Sezione di trasporto Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso l'unità di piegatura centrale. 5-26

Afferrare la maniglia del pannello anteriore e aprire il pannello.

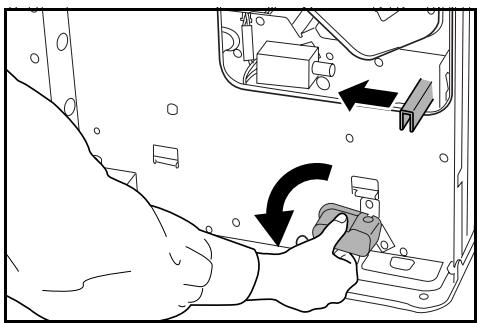

Ruotare la leva di rilascio dell'unità (G6) e, tenendo premuta la maniglia di rilascio dell'unità (G7), spostare l'unità di piegatura centrale nella direzione di uscita della carta.

Se la carta inceppata è visibile da sotto il vassoio interno, rimuovere la carta inceppata.

Se la carta inceppata si trova dentro il vassoio interno, eliminare l'inceppamento seguendo le istruzioni della pagina 5-23. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

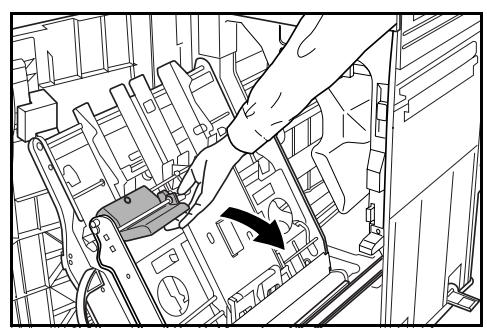

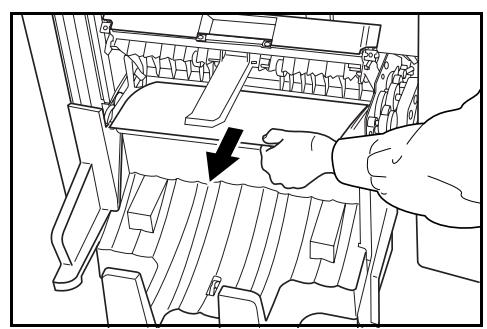

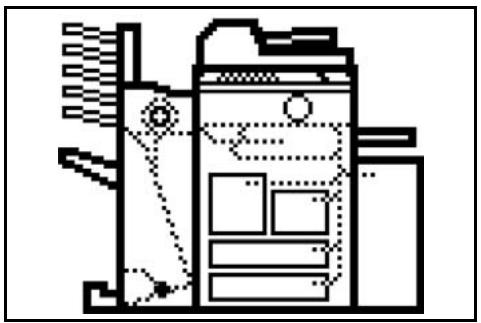

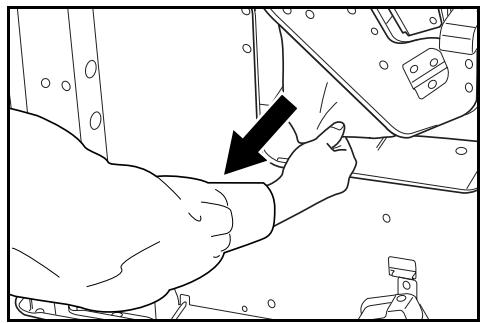

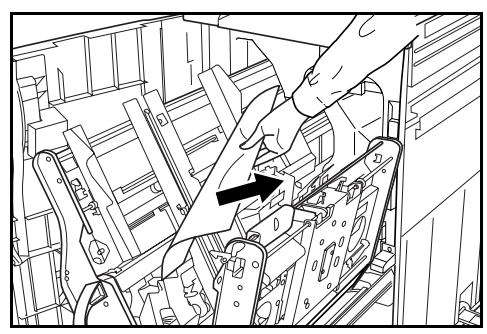

Tenere premuta la leva della guida del nastro di trasporto per aprire la guida ed eliminare la carta inceppata.

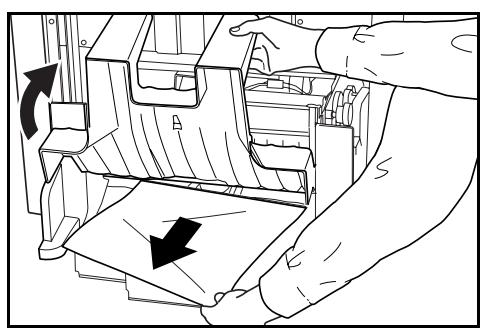

Sollevare e aprire il pannello di impilatura ed eliminare la carta inceppata. Abbassare il pannello di impilatura.

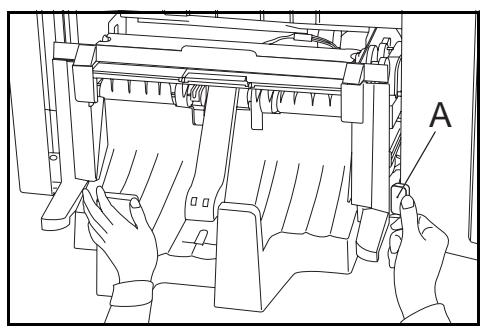

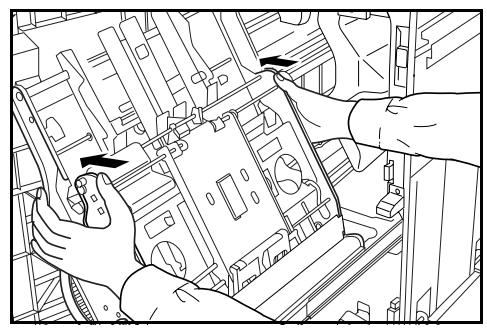

Chiudere la guida del nastro di trasporto. Inserire l'unità di piegatura centrale nella sua posizione originale tenendo premuto il pulsante A dell'unità stessa.

Chiudere il pannello anteriore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-27 Italiano Sezione di espulsione Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di espulsione dell'unità di piegatura centrale.

Afferrare la maniglia del pannello anteriore e aprire il pannello.

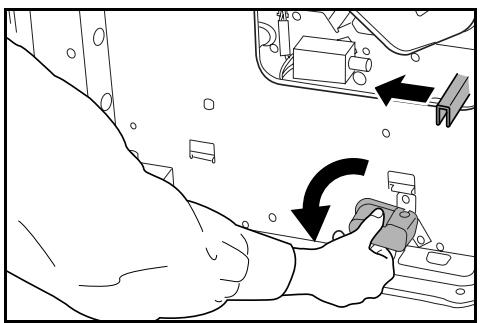

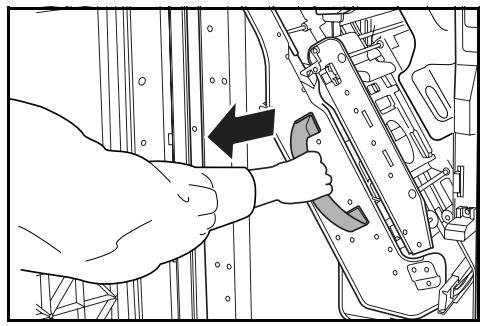

Ruotare la leva di rilascio dell'unità (G6) e, tenendo premuta la maniglia di rilascio dell'unità (G7), spostare l'unità di piegatura centrale nella direzione di uscita della carta.

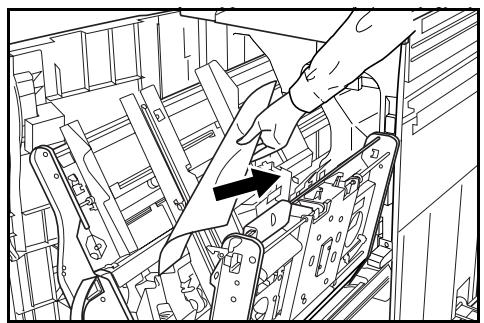

Tenere premuta la leva della guida del nastro di trasporto per aprire la guida ed eliminare la carta inceppata.

Se non si riesce ad eliminare con facilità la carta inceppata, ruotare la manopola del nastro trasportatore in modo che la carta venga spostata in un punto in cui è più facile afferrarla. Rimuovere la carta. 5-28 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

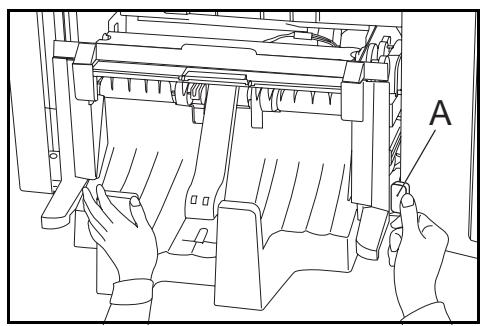

Chiudere la guida del nastro di trasporto e spingere l'unità di piegatura centrale nella posizione originale tenendo premuto il pulsante A dell'unità di piegatura centrale.

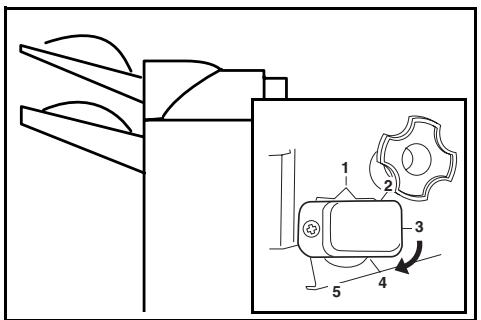

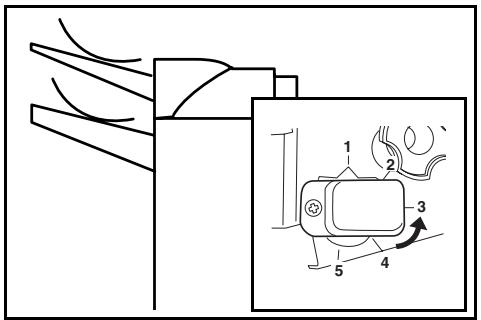

Chiudere il pannello anteriore. Copie arricciate Se le copie in uscita sono arricciate, tirare leggermente il regolatore del rullo di pressione (G5) e ruotarlo in modo da portarlo in corrispondenza di uno dei cinque fori.

Afferrare la maniglia del pannello anteriore e aprire il pannello.

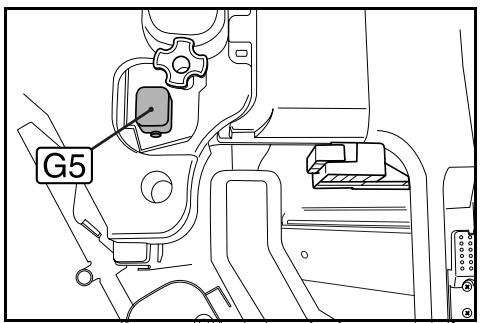

Se le copie in uscita appaiono ondulate verso il basso quando non si usa la modalità di fascicolazione, ruotare il regolatore del rullo di pressione (G5) verso un numero più alto.

Se le copie in uscita appaiono ondulate verso l'alto quando non si usa la modalità di fascicolazione, ruotare il regolatore del rullo di pressione (G5) verso un numero più basso.

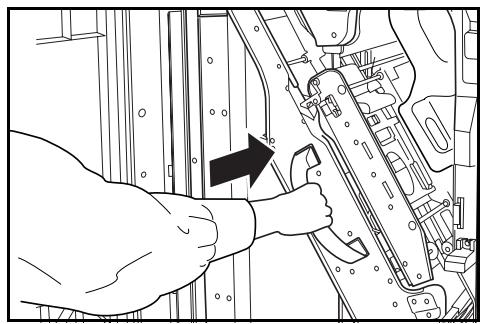

Una volta terminata la regolazione, chiudere il pannello anteriore. Eliminazione di un inceppamento della pinzatrice Il finisher è dotato di due contenitori delle cartucce pinzatrice: A e B. La procedura per eliminare i punti inceppati è la stessa per ogni contenitore. 5-30

Afferrare la maniglia del pannello anteriore e aprire il pannello.

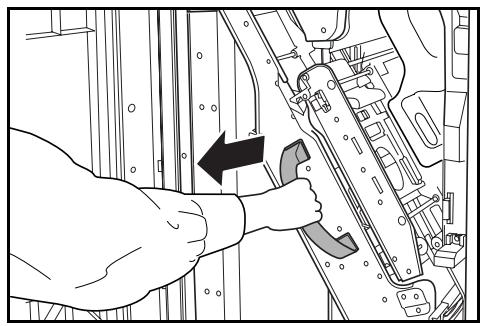

Afferrare la maniglia del vassoio interno (G3) ed estrarre il vassoio con delicatezza.

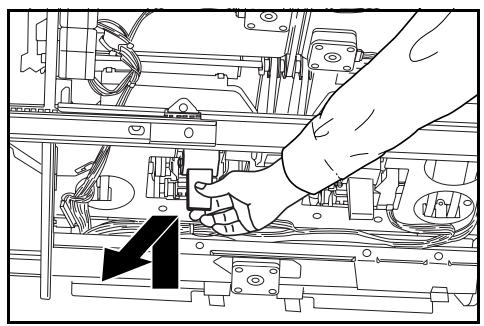

Sollevare il contenitore della cartuccia pinzatrice ed estrarlo.

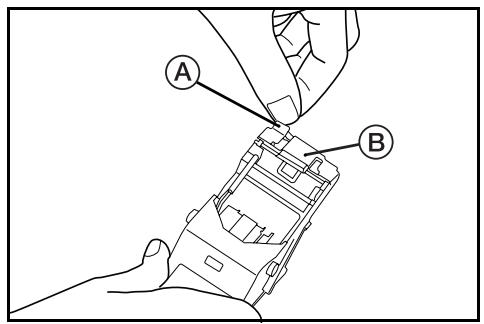

Premere sulla linguetta (A) della piastra anteriore del contenitore della cartuccia pinzatrice per aprire la piastra del pannello (B). DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano

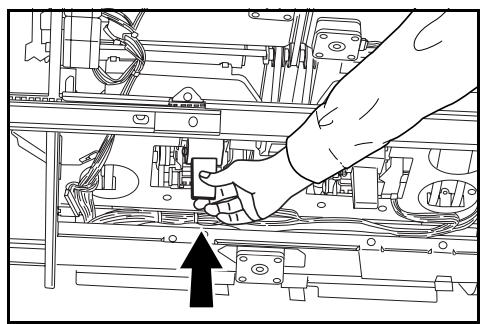

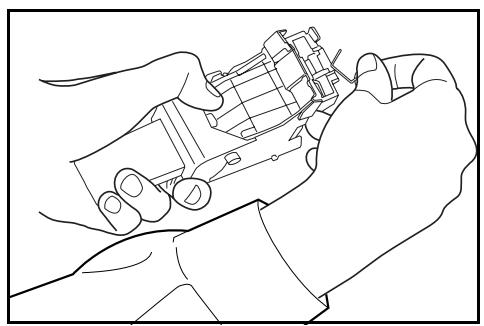

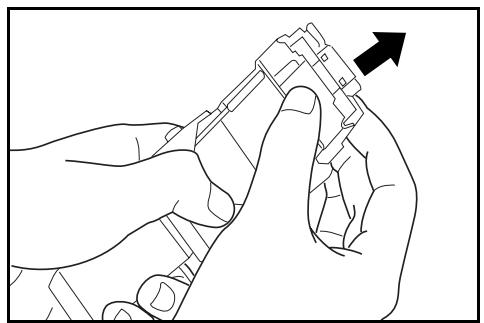

Eliminare i punti inceppati dalla punta della cartuccia pinzatrice.

Abbassare la piastra del pannello del contenitore della cartuccia pinzatrice riportandola alla posizione originale.

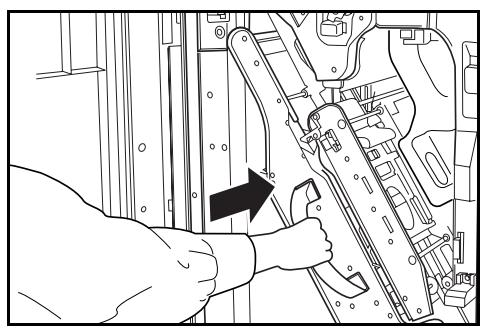

Inserire nuovamente il contenitore nel suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

Inserire nuovamente il vassoio interno nel finisher e chiudere il pannello anteriore. DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-31 Italiano Specifiche NOTA: le specifiche sono soggette a modifica senza preavviso. Elemento Descrizione Tipo Modello a pavimento Numero di vassoi

Capacità vassoi (carta da 80 g/m2) Vassoio A A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 1500 fogli A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 3000 fogli Vassoio B A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 11 x 17", 8 1/2 x 14" (Legal), 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 200 fogli Dimensioni (L x P x A) 796 mm x 640 mm x 1070 mm 31 5/16" x 25 3/16" x 43 1/3" Peso Circa 73 Kg (161,6 libbre) Disturbo Unità pinzatrice 70 dB(A) Capacità di pinzatura A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 30 fogli A4, A4R, B5, 8 1/2 x 11" (Letter), 11 x 8 1/2": 50 fogli Unità di perforazione (opzionale) 5-32 Capacità di impilatura - A3, B4, 11 x 17", 8 1/2 x 14" (Legal) Pinzatura 2 - 4 fogli: 150 serie Pinzatura 5 - 10 fogli: 100 serie Pinzatura 11 - 30 fogli: 50 serie Capacità di impilatura - A4, A4R, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2" Pinzatura 2 - 4 fogli: 150 serie Pinzatura 5 - 10 fogli: 100 serie Pinzatura 11 - 30 fogli: 50 serie Pinzatura 31 - 50 fogli: 3000 fogli Formati carta A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2" DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO Italiano Elemento Unità vassoio lavori multipli (opzionale) Unità di piegatura centrale (opzionale) Descrizione Numero di vassoi

1 - 16 (1 solo foglio non viene pinzato)

Capacità massima per impilatura Serie con massimo 5 copie: 30 serie Serie con 6 - 10 copie: 20 serie Serie da 11 - 16 copie: 10 serie A4, A4R, B5, B5R, A5R, B6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 150 fogli DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO 5-33 Italiano 5-34 DF-650, MT-1(A), BF-1(A), PH-4A E PH-4C GUIDA DI FUNZIONAMENTO
