MODE D'EMPLOI PH-4A KYOCERA

Manuel d'utilisation

Informations de sécurité 1-1

Noms des pièces 1-6

1-7

Maintenance. 1-16

Informations de sécurité. 4-1

Nomenclature. 4-6

Modes 4-7

Entretien. 4-16

Dépannage. 4-19

Spécifications 4-32

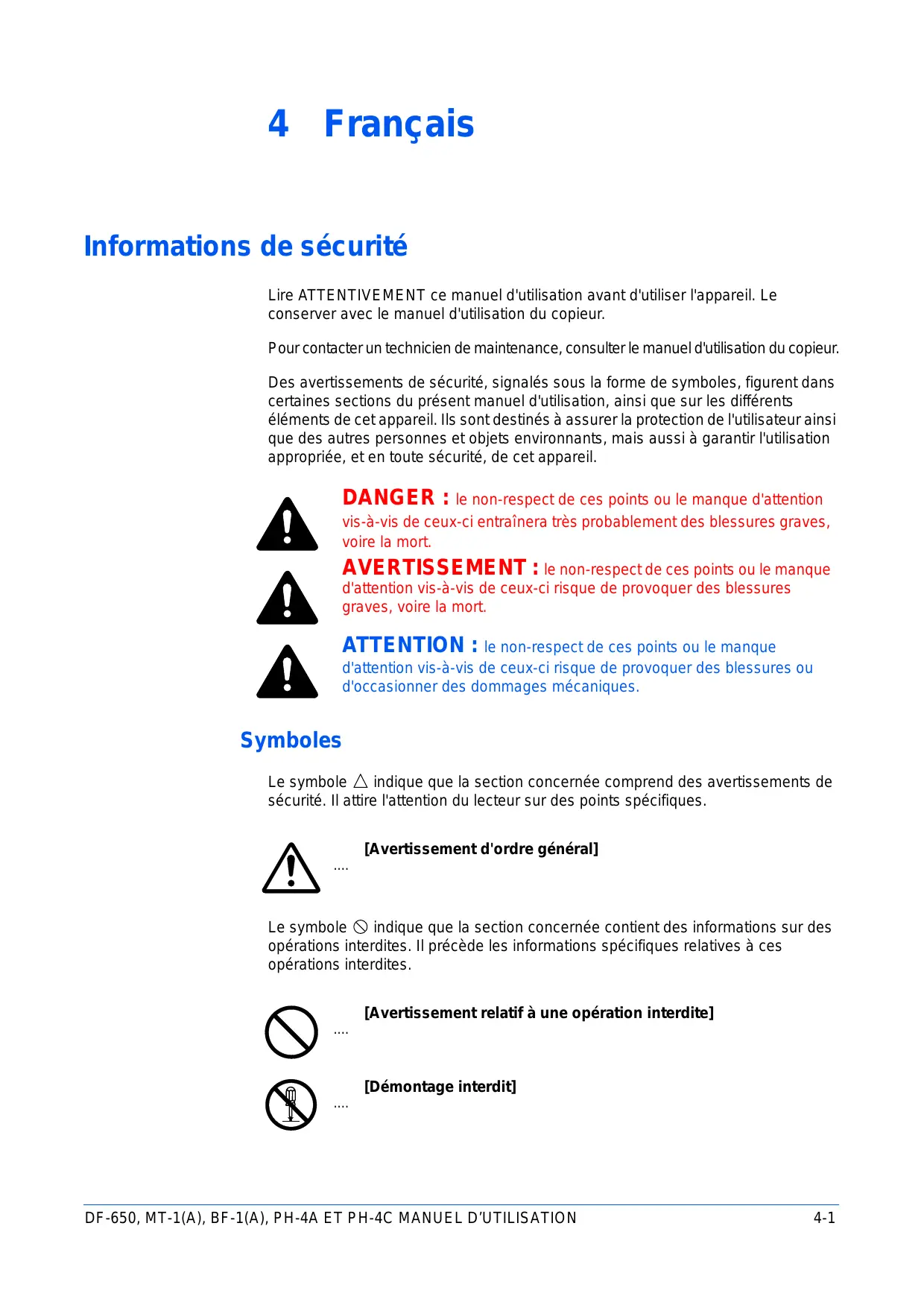

Informations de sécurité

Lire ATTENTIVEMENT ce manuel d'utilisation avant d'utiliser l'appareil. Le conserver avec le manuel d'utilisation du copieur.

Pour contacter un technicien de maintenance, consulter le manuel d'utilisation du copieur.

Des avertissements de sécurité, signalés sous la forme de symboles, figurent dans certaines sections du présent manuel d'utilisation, ainsi que sur les différents éléments de cet appareil. Ils sont destinés à assurer la protection de l'utilisateur ainsi que des autres personnes et objets environnants, mais aussi à garantir l'utilisation appropriée, et en toute sécurité, de cet appareil.

DANGER : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci entraînera très probablement des blessures graves, voire la mort.

AVERTISSEMENT : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voir la mort.

ATTENTION ou d'occasionner des dommages mécaniques.

Symboles

Le symbole indique que la section concernée comprend des avertissements de sécurité. Il attire l'attention du lecteur sur des points spécifiques.

Avertissement d'ordre général

Le symbole indique que la section concernée contient des informations sur des opérations interdites. Il précède les informations spécifiques relatives à ces opérations interdites.

[Démontage interdit]

Le symbole • indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises.

Alerte relative à une action requise

Retirer la fiche du cordon d'alimentation de la prise.

Toujours brancher l'appareil sur une prise raccordée à la terre

Contacter un technicien pour demander le remplacement du présent manuel d'utilisation si les avertissements de sécurité sont illisibles ou si le manuel, lui-même, est manquant (participation demandée).

Étiquettes attention

Par mesure de sécurité, des étiquettes intitulées « Attention » ont été collées sur le finisseur de document aux endroits suivants. FAIRE TRÈS ATTENTION lors de l'élimination d'un bourrage papier afin d'éviter tout risque de brûlure ou de blessure aux mains.

Etiquette 1

AVERTISSEMENT: Attendre l'arrêt du copieur avant de désentrelacer le papier coincé afin d'éviter tout risque de blessure aux mains.

ETIQUETTE 2 NE PAS placer d'objets sous le bac A.

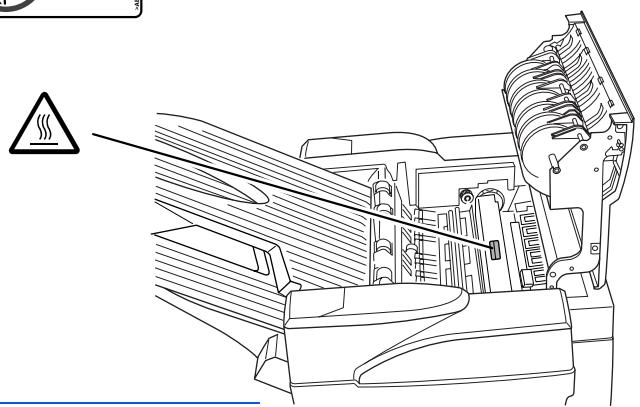

Etiquette 3

L'intérieur de cette partie de l'appareil est brûlant. NE PAS la toucher afin d'éviter tout risque de brûlure.

REMARQUE: NE PAS RETIRER CES ÉTIQUETTES.

Environnement

ATTENTION : Éviter de placer l'appareil sur une surface instable ou bosselée au risque de le faire basculer ou tomber, mais aussi de provoquer des blessures corporelles et de l'endommager.

ATTENTION : Éviter les emplacements situés à proximité des radiateurs, foyers ou autres sources de chaleur. Ne pas laisser d'objets inflammables à proximité de l'appareil afin d’éviter tout risque d’incendie.

Autres précautions

De mauvaises conditions environnementales risquent d'affecter les performances de l'appareil. Il convient donc de choisir une pièce climatisée ou la température est d'environ 20°C (68~^ F) et le taux d'humidité d'environ 65%. Respecter également les recommandations suivantes :

• Éviter la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
• Éviter les endroits soumis aux vibrations.
• Éviter les endroits soumis à d'importantes fluctuations de température ou du taux d'humidité.
• Éviter les endroits directement exposés à l'air chaud ou à l'air froid.

Manipulation des sacs en plastique

AVERTISSEMENT : Conserver les sacs en plastique servant à emballer l'appareil hors de la portée des enfants. Le plastique risque en effet de bloquer leurs voies respiratoires et d'entraîner leur étouffement.

Precautions d'utilisation

Précautions à prendre lors de l'utilisation de l'appareil

AVERTISSEMENT : NE PAS poser d'objets métalliques ou d'objets contenant de l'eau (vases, pots de fleurs, tasses, etc.) sur l'appareil ou à proximité de celui-ci. Ce type de situation présente un risque d'incendie ou de décharge électrique si de l'eau s'écoule à l'intérieur de l'appareil.

AVERTISSEMENT: NE PAS endommager, couper ou tenter de réparer le cordon d'alimentation. NE PAS placer d'objets lourds sur le cordon d'alimentation, ne pas l'étirer, le plier inutilement ou lui causer tout autre dommage. Ces types de situations représentent un risque d'accident ou de décharge électrique.

AVERTISSEMENT: Ne JAMAIS essayer de réparer ou de démonter cet appareil ou ses éléments au risque de provoquer un incendie ou des blessures.

AVERTISSEMENT : Si un corps étranger, quelle que soit sa nature (trombones, eau, autres liquides, etc.) tombe à l'intérieur de l'appareil, m Si ces recommandations ne sont pas suivies, un incendie ou un choc électrique risque de se produire.

AVERTISSEMENT : TOUJOURS contacter un technicien de maintenance pour l'entretien ou la réparation des pièces internes.

ATTENTION : Par mesure de sécurité, TOUJOURS mettre le copieur hors tension et débrancher la fiche du cordon d'alimentation du copieur lors du nettoyage de l'appareil.

ATTENTION : NE PAS toucher au bac de sortie lorsque l'appareil fonctionne au risque de se blesser.

ATTENTION : L'accumulation de poussière à l'intérieur de l'appareil peut causer un risque d'incendie ou d'autres problèmes. Par conséquent, il est recommandé de contacter un technicien de maintenance pour le nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contacter le technicien de maintenance au sujet du coût du nettoyage des pièces internes.

Autres précautions

NE PAS placer d'objets lourds sur l'appareil ou tout autre objet susceptible de l'endommager.

Avant de lever ou de déplacer l'appareil, contacter un technicien de maintenance.

Ne pas toucher aux pièces électriques, tels que les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.

NE PAS tenter de réaliser des opérations n'étaient pas décrites dans le présent manuel d'utilisation.

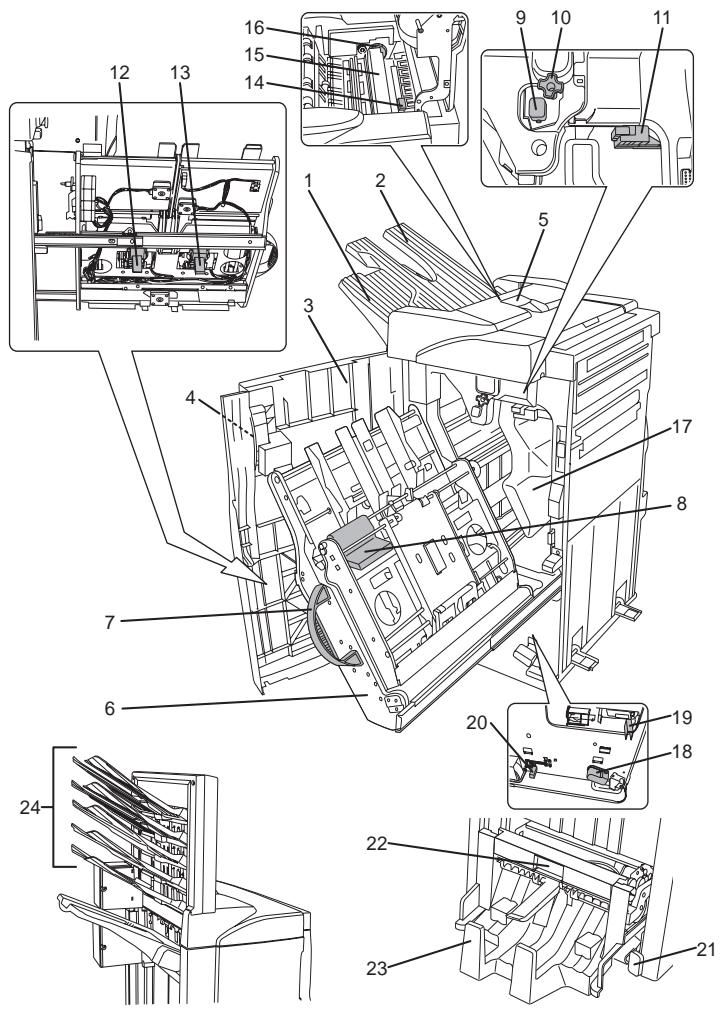

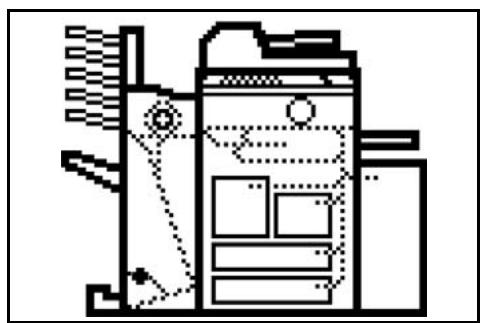

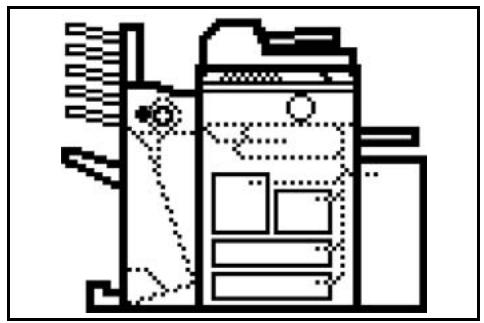

Finisseur de document (partie principale)

1 Bac A 2 Bac B 3 Capot avant 4 Poignée du capot avant 5 Capot supérieur 6 Bac interne 7 Poignée du bac interne (G3) 8 Levier d'ouverture du bac interne (G4) 9 Bouton de réglage de pression (G5) 10 Molette d'entraînement (G1) 11 Levier du guide inférieur de la partie assemblée (G2)

12 Portecartouche d'agrafes A 13 Portecartouche d'agrafes B 14 Levier du guide supérieur de la partie assemblée

Perforatrice (en option)

15 Perforatrice (partie principale) 16 Cadran de réglage de la perforatrice 17 Bac de récupération de la perforatrice

Plieuse (en option)

18 Levier d'ouverture de la plieuse (G6) 19 Loquet de l'unité (G7) 20 Levier de verrouillage de la plieuse 21 Boutons d'installation de la plieuse 22 Poignée d'accès au circuit d'entraînement 23 Bac de stockage

Unité multitravail (en option)

24 Bacs 1 à 5

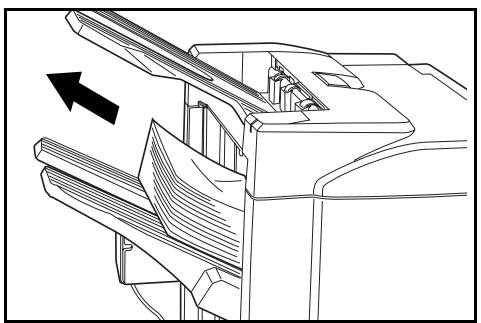

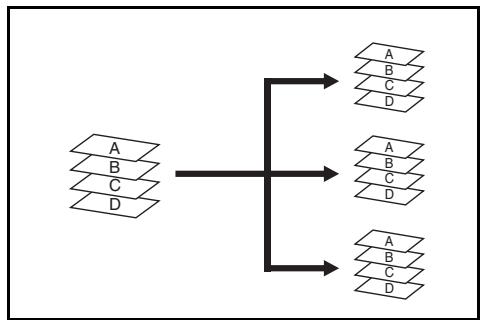

Mode tri : activé

Les formats de papier suivants peuvent être utilisés :

A3, B4, A4, A4R, B5, 11x17", 81/2x14" (Legal), 81/2x11" (Lettre) et 11 × 81/2^

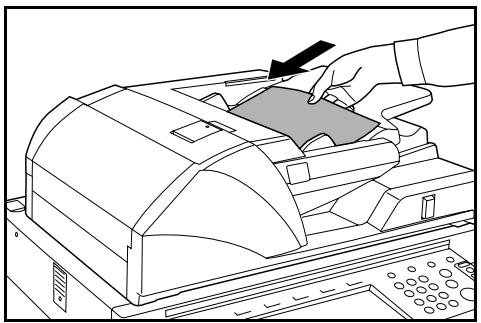

1 Sélectionnez le mode Tri : ACTIVÉ sur le panneau de commande du copieur. 2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.

REMARQUE: Pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, consultez le manuel d'utilisation du copieur.

3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Démarrer. 4 Les copies sont envoyées vers le bac spécifique.

Si le bac A est sélectionné, chaque jeu de copies peut être décalé par rapport au jeu précédent. Pour plus d'informations, consultez le manuel d'utilisation.

Si la capacité maximale des bacs A et B est atteinte, un message s'affiche. Retirez toutes les copies de ces deux bacs pour continuer.

REMARQUE : Le nombre maximum de copies pouvant être réceptionnées dans les bacs A et B varie selon le format de papier utilisé. Pour des informations complémentaires, consultez la section Capacité des bacs, page 4-32.

Une fois le travail terminé, retirez les copies.

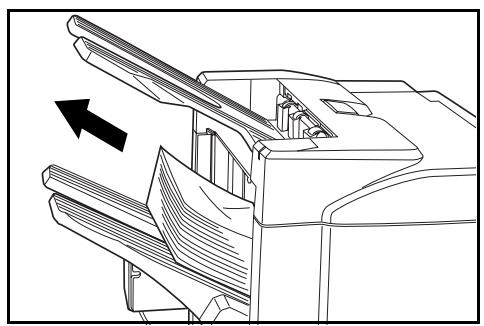

Mode tri : désactivé

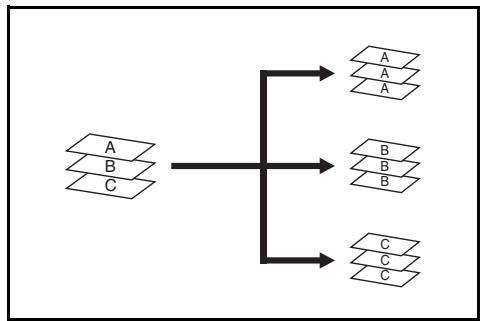

Ce mode permet de regrouper les copies de chaque original dans une même pile. Par exemple : A, A, A B, B, B C, C, C.

Les formats de papier suivants peuvent être utilisés :

A3, B4, A4, A4R, B5, 11x17", 81/2x14" (Legal), 81/2x11" (Lettre) et 11 × 81/2^

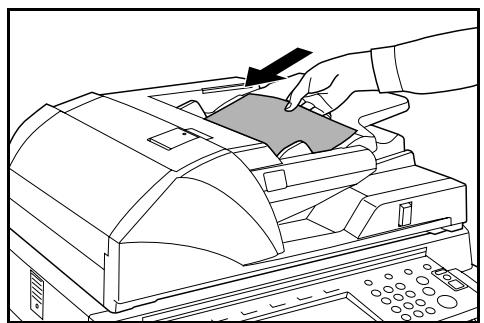

1 Sélectionnez le mode Tri : DÉSACTIVÉ sur le panneau de commande du copieur. 2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.

REMARQUE: Pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, consultez le manuel d'utilisation du copieur.

3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Démarrer.

Les copies sont envoyées vers le bac spécifique.

Si le bac A est sélectionné, chaque pile de copies peut être décalée par rapport à la pile précédente. Pour plus d'informations, consultez le manuel d'utilisation.

Si la capacité maximale des bacs A et B est atteinte, un message s'affiche. Retirez toutes les copies de ces deux bacs pour continuer.

REMARQUE: Le nombre maximum de copies pouvant être réceptionnées dans les bacs A et B varie selon le format de papier utilisé. Pour des informations complémentaires, consultez la section Capacité des bacs, page 4-32. Si le nombre de copies à effectuer en mode Pas de tri dépasse la capacité maximale du bac B (200 feuilles), les copies suivantes sont envoyées vers le bac A.

Une fois le travail terminé, retirez les copies.

Mode agrafage

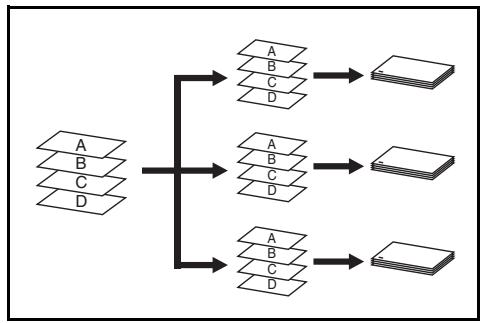

Ce mode permet de trier et d'agrafer chaque jeu de copies.

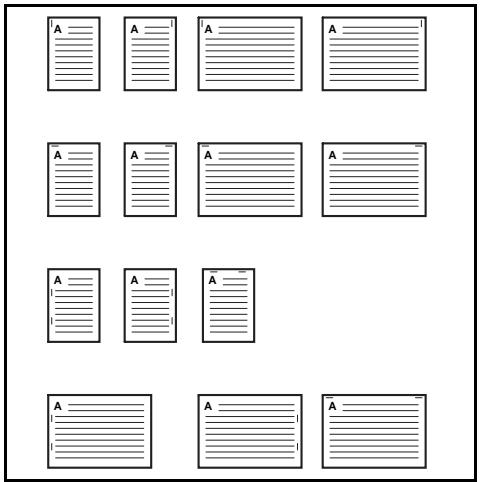

Les options d'agrafage sont les suivantes :

• Une agrafe dans l'angle supérieur gauche
• Une agrafe dans l'angle supérieur droit
• Deux agrafes

REMARQUE : Pour plus d'informations sur les spécifications d'agrafage, consultez la section Agrafeuse à la page 4-32.

1 Sélectionnez le mode Tri : ACTIVÉ sur le panneau de commande du copieur. 2 Sélectionnez l'option d'agrafage souhaitée.

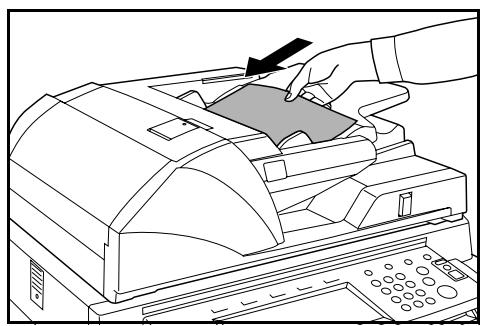

3 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.

REMARQUE: Pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, consultez le manuel d'utilisation du copieur.

4 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Démarrer. 5 Les copies sont agrafées et envoyées vers le bac A, face imprimée vers le bas.

Si la capacité maximale du bac A est atteinte, un message s'affiche. Retirez toutes les copies de ce bac pour continuer.

REMARQUE: Le nombre maximum de copies pouvant être réceptionnées dans le bac A varie selon le format de papier utilisé. Pour des informations complémentaires, consultez la section Capacité des bacs, page 4-32.

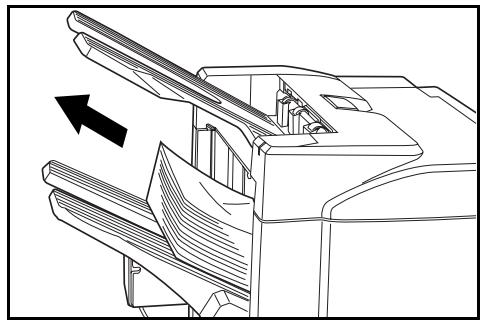

Une fois le travail terminé, retirez les copies.

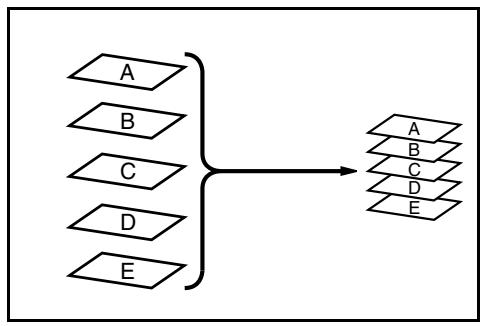

Mode pas de tri

Ce mode s'utilise lorsqu'il n'est pas nécessaire de trier ou de regrouper des copies.

La réalisation de copies sur des transparents ou sur tout autre papier ou support spécial doit TOUJOURS s'effectuer en mode Pas de tri.

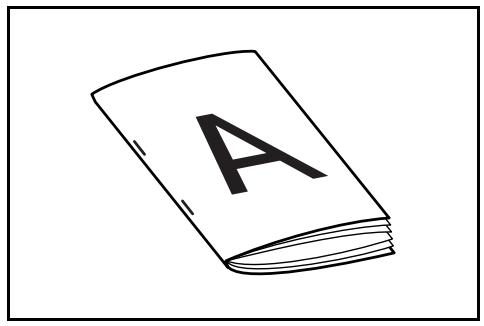

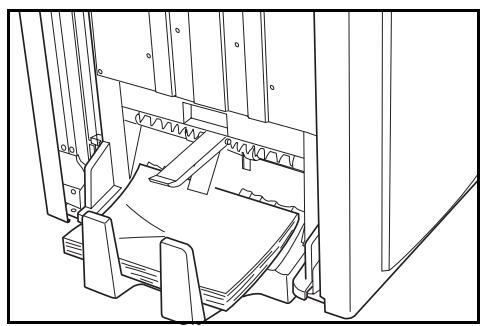

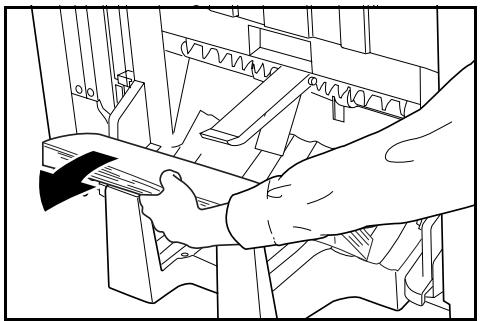

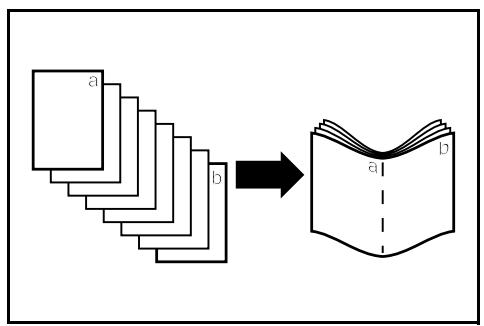

Mode de reliure brochure

Ce mode permet d'agrafer les copies à deux endroits, au centre de la feuille.

Les formats de papier suivants peuvent être utilisés :

A3, B4, A4R, 11x17", 81/2x14" (Legal) et 11x81/2".

Capacité d'agrafage: 2 à 16 feuilles simultanément.

La plieuse (en option) permet de plier les copies automatiquement.

La fonction Brochure du copieur permet de créer automatiquement des brochures prêtes à être reliées ou pliées. Pour plus d'informations, consultez le manuel d'utilisation du copieur.

1. Sélectionnez le mode Reliure Brochure sur le panneau de commande du copieur.

Pour plus d'informations, consultez le manuel d'utilisation du copieur.

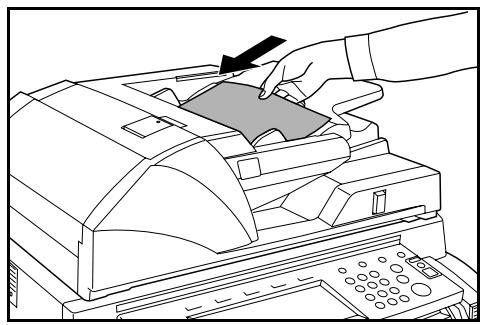

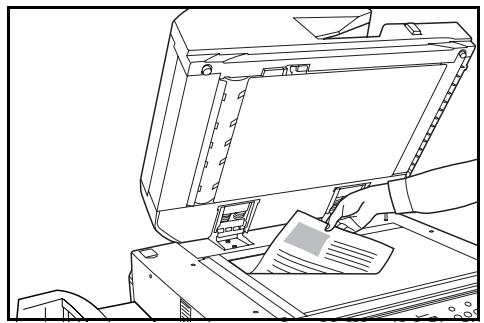

2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.

REMARQUE: Pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, consultez le manuel d'utilisation du copieur.

Il est possible de relier simultanément un maximum de 16 feuilles. En outre, jusqu'à 64 originaux peuvent être utilisés dans ce mode.

Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Démarrer.

En cas d'utilisation de la glace d'exposition, un message s'affiche après la numérisation de chaque original. Il invite l'utilisateur à spécifier s'il souhaite numériser un autre document ou si le processus de copie peut commencer.

REMARQUE : Pour plus d'informations, consultez le manuel d'utilisation.

Les copies sont automatiquement agrafées et envoyées vers le bac de stockage.

Si la capacité maximale est atteinte, un message s'affiche. Retirez toutes les copies de ce bac pour continuer.

REMARQUE : Pour des informations complémentaires, consultez la section Plieuse (en option), page 4-33.

Une fois ce travail terminé, retirez les copies du bac de réception.

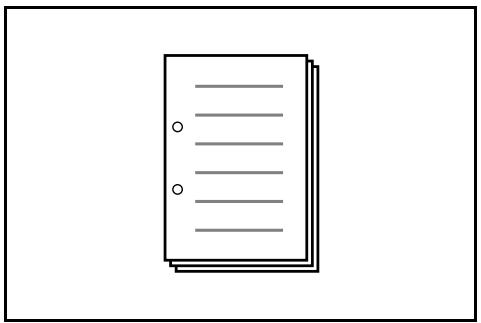

Mode perforatrice

La perforatrice est disponible en option. Ce mode permet de perforer les copies automatiquement.

Les formats de papier suivants peuvent être utilisés :

2 perforations : A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8 1/2 x 14" (Legal), 8 1/2 x 11" (Lettre) et 5 1/2 x 8 1/2" 3 perforations : 11 × 17 et 11 × 8 1/2 4 perforations : A3 et A4

Le mode Perforatrice peut être utilisé avec les modes Tri : ACTIVÉ, Agrafage et Tri : DÉSACTIVÉ. Le grammage du papier doit être compris entre 45 g/m² et 200 g/m².

REMARQUE : Le format de papier B5R peut être sélectionné uniquement si les copies sont envoyées vers le bac A. En modes Tri : ACTIVÉ et Agrafage, les formats BR5 et Folio ne peuvent pas être sélectionnés.

Sélectionnez le mode Perforatrice sur le panneau de commande du copieur.

REMARQUE : Pour plus d'informations, consultez le manuel d'utilisation du copieur.

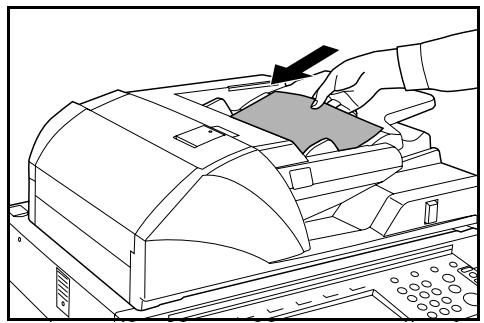

2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.

Vérifiez si l'orientation des originaux est identique à celle sélectionnée pour le mode Perforatrice sur le copieur.

REMARQUE : Pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, consultez le manuel d'utilisation du copieur.

3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Démarrer. 4 Les copies sont automatiquement perforées et envoyées vers le bac B.

REMARQUE : Les perforations sont effectuées sur chaque copie individuelle. Par conséquent, leur emplacement sur chaque feuille peut varier.

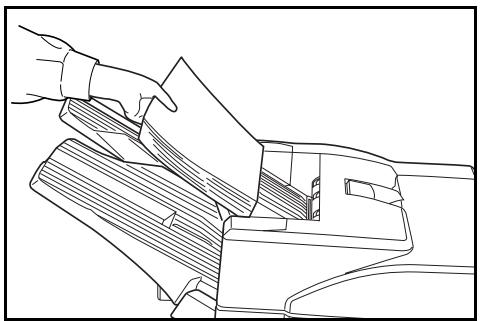

Une fois le travail terminé, retirez toutes les copies.

REMARQUE : Si la capacité maximale du bac B est atteinte, toutes les copies suivantes sont envoyées vers le bac A. Si ce dernier n'est pas inséré lorsque le bac B est plein, un message d'erreur s'affiche. Retirez toutes les copies pour continuer.

Mode d'interruption de cycle

En mode Interruption de cycle, les copies du travail interrompu sont généralement envoyées vers le magasin du finisseur s'il n'est pas déjà utilisé. Si nécessaire, un autre magasin peut être sélectionné sur le panneau de commande du copieur.

REMARQUE : Pour plus d'informations, voir le Manuel d'utilisation du copieur.

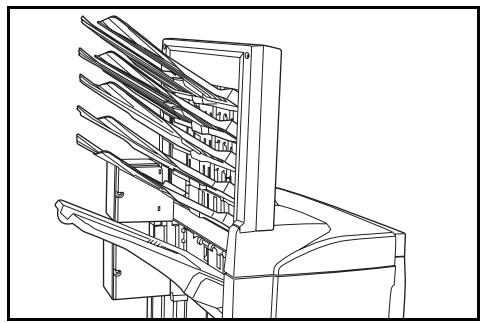

Mode bac multitravail

L'unité multitravail est disponible en option. Les documents imprimés ou copiés sont envoyés vers le bac de l'unité multitravail spécifique.

Cette option est très utile lorsque les utilisateurs se servent du copieur comme imprimante. Les documents imprimés de chaque utilisateur sont envoyés vers le bac sélectionné.

Les formats de papier suivants peuvent être utilisés :

Papier ordinaire (80g / m^2) : entre A3 et B6R, ou Folio, 11× 17'' et 8 1/2 x 11" - Papier recyclé (80 g/m²) : A3, A4, A4R, 11 x 17", 11 x 8 1/2" et 8 1/2 x 11" - Papier couleur (80g / m^2) : A4, A4R, 8 1/2 x 11" et 11 x 8 1/2"

REMARQUE : Le nombre maximum de copies pouvant être réceptionnées dans chaque bac varie selon le format de papier utilisé. Pour des informations complémentaires, consultez la section Unité multitravail (en option), page 4-33.

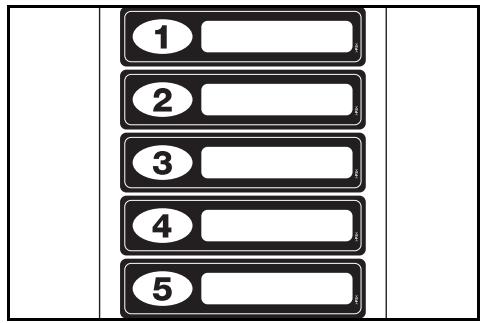

Notez le nom de chaque utilisateur sur une étiquette.

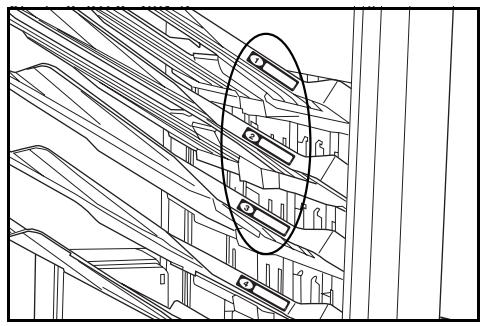

2 Collez-la ensuite sur le bac approprié, à l'emplacement indiqué sur l'illustration.

Les étiquettes doivent être collées sur les bacs 1 à 5 (le bac 1 étant situé le plus haut).

3 Sélectionnez l'un des 5 bacs à partir de votre ordinateur. 4 Sélectionnez le format du papier, les pages à imprimer et le nombre de copies.

5 Lancer l'impression.

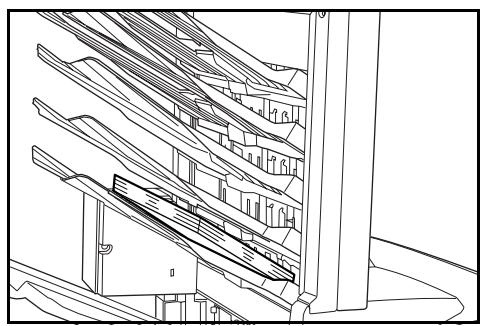

Les documents imprimés sont envoyés vers le bac sélectionné.

Une fois le travail terminé, retirez tous les documents imprimés du bac.

REMARQUE : Pour sélectionner un bac sur le copieur, consultez le manuel d'utilisation du copieur.

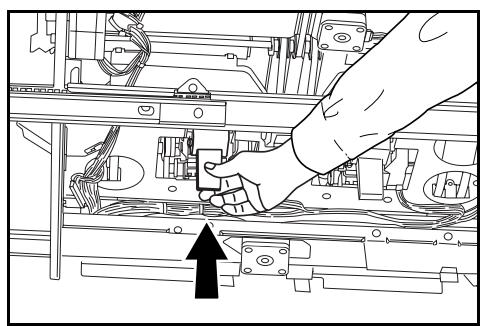

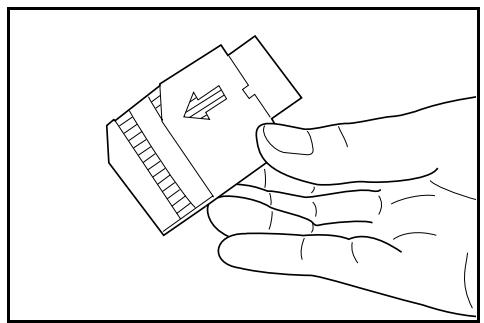

Réapprovisionnement en agrafes

Le finisseur de document contient deux porte-cartouche d'agrafes, A et B. La procédure de réapprovisionnement en agrafes est identique pour les deux porte-cartouche d'agrafes.

Si un message indique qu'il n'y a plus d'agrafes, ILA signifie que les porte-cartouche d'agrafes doivent être reapprovisionnés.

REMARQUE: Si l'agrafeuse est vide, contactez un technicien de maintenance ou le vendeur de votre appareil.

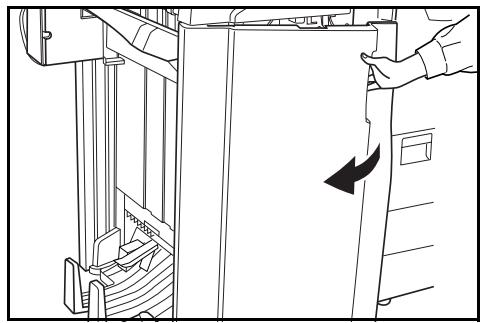

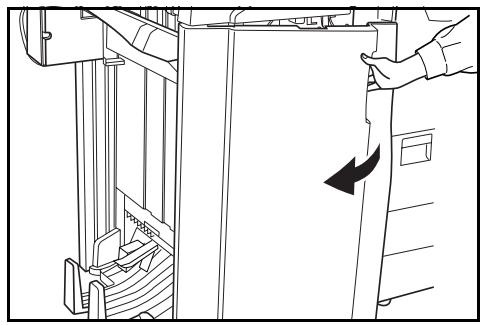

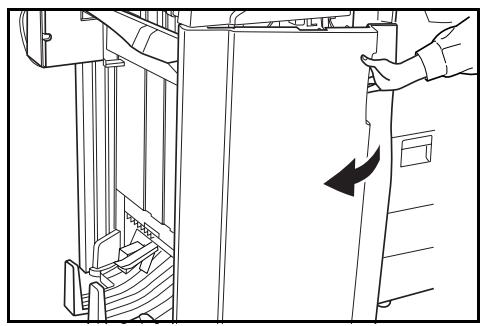

Ouvrez le capot avant comme illustré ci-contre.

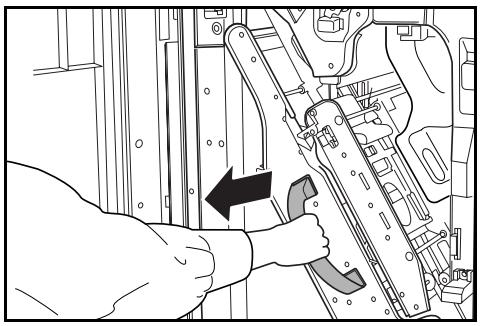

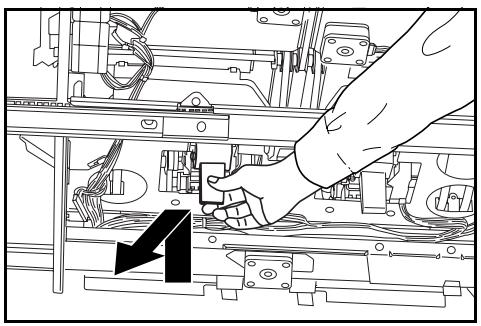

2 Saisissez la poignée du bac interne (G3) et tirez le bac vers l'extérieur.

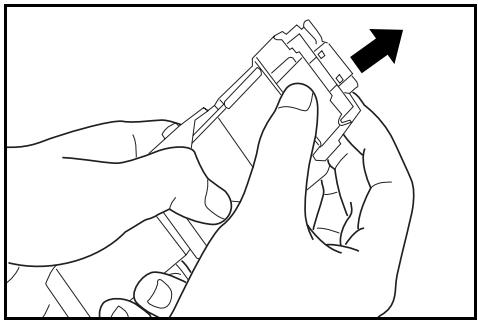

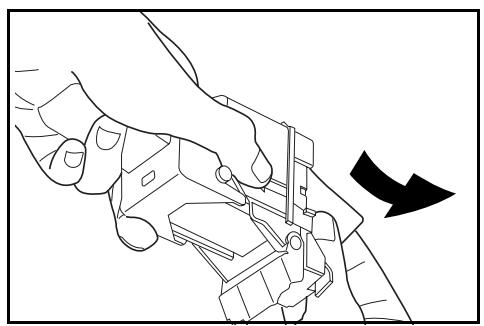

3 Soulevez le porte-cartouche d'agrafes et sortez-le.

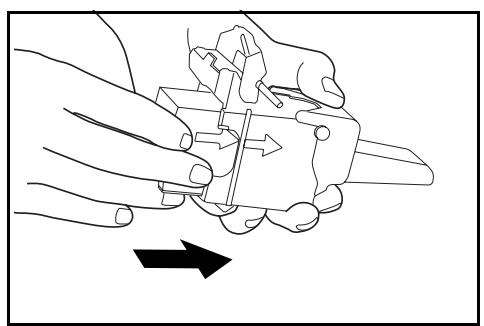

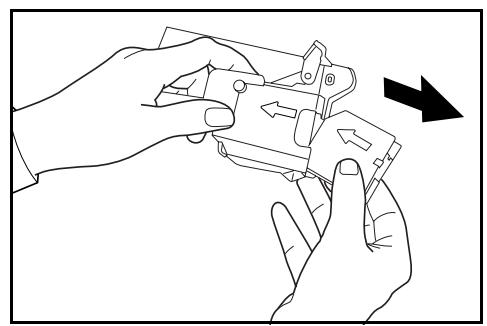

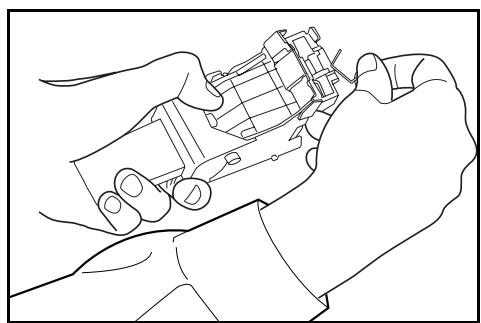

4 Retirez la cartouche d'agrafes vide du porte-cartouche d'agrafes.

5 Déballez une nouvelle cartouche.

6 Tenez le porte-cartouche d'agrafes dans une main et la nouvelle cartouche dans l'autre main. Insérez ensuite la cartouche dans le porte-agrafes.

Veillez à l'insérer dans le bon sens. Les deux flèches doivent être orientées vers le même sens.

Assurez-vous que la nouvelle cartouche est complètement insérée dans le portecartouche d'agrafes. Tirez ensuite sur le ruban adhésif.

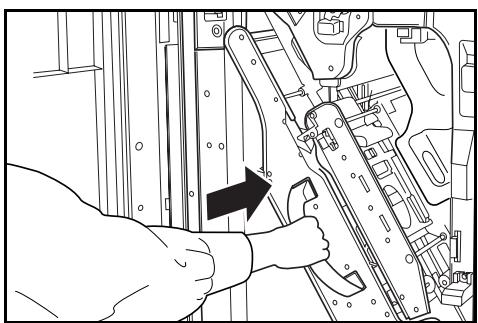

Réinstallez le porte-cartouche d'agrafes.

Il doit s'enclencher pour être inséré correctement.

9 Remettez le bac interne en place et refermez le capot avant.

Vidage du bac de réception de la perforatrice

Si un message vous indique que le bac de récapération de la perforatrice doit être vidé, procédez comme suit :

Laissez le copieur sous tension ( | ) lors de cette opération.

1 Ouvrez le capot avant comme illustré ci-contre.

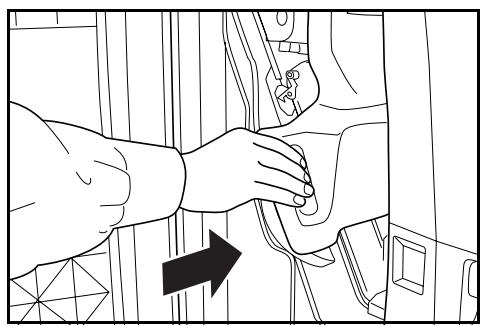

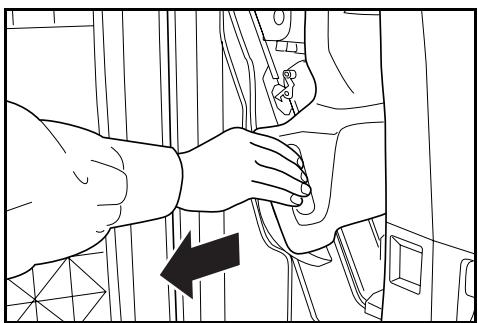

2 Saisissez la poignée du bac de récupération et sortez le bac du finisseur de document.

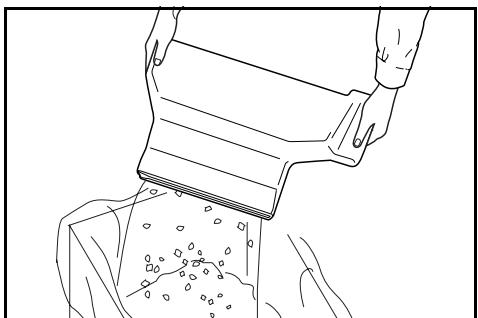

3 Jetez le contenu du bac dans une poubelle.

4 Réinstallez le bac de récupération de la perforatrice. Alignez-le sur les guides du finisseur de document.

5 Refermez le capot avant.

Recommandations générales

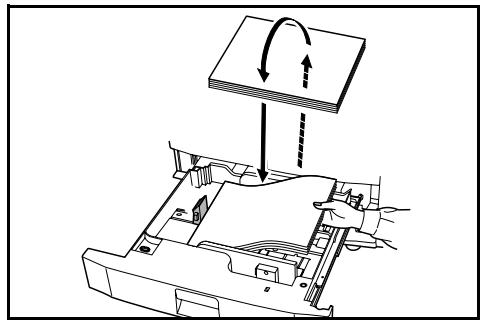

Si des copies sont ondulées ou ne sont pas alignées, replacez le papier dans la cassette et chargez-le de nouveau.

Si les copies sont recourbées, consultez la section Copies recourbées à la page 4-29.

Si un bourrage papier se produit, vérifie si le guide latéral situé dans la cassette est réglé sur le format de papier chargé.

Élimination des boursouflures papier

Laissez l'appareil sous tension ( | ) lors de cette opération.

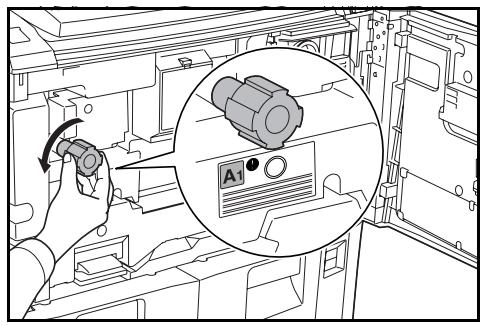

Ouvrez le capot du copieur et faites tourner la molette (A1) vers la gauche au moins 20 fois avant de commencer la procédure d'élimination du bourrage papier.

Une fois le papier coincé retiré, le panneau de commande du copieur affiche de nouveau l'état et les paramètres précédant l'apparition du bourrage papier.

Bourrage papier dans la partie assemblée

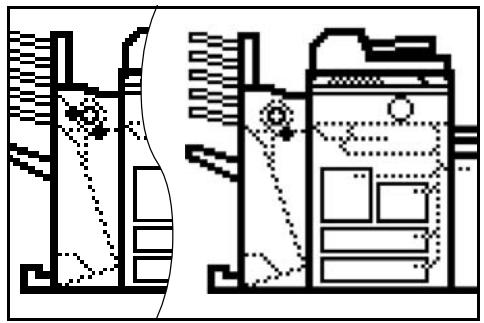

Si l'illustration ci-contre s'affiche sur le panneau de commande du copieur, cela signifie qu'un bourrage papier s'est produit dans la partie servant à réunir le finisseur de document et le copieur.

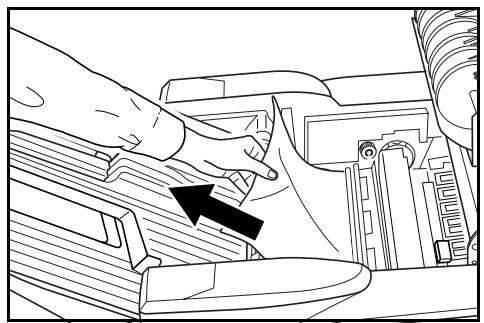

Ouvrez le capot supérieur et retirez le papier coincé.

En cas de difficultés pour retirer le papier, passez à l'étape suivante.

Si la perforatrice (disponible en option) est installée, assurez-vous que la flèche du cadran de réglage figure entre les rainures situées sur la partie principale de la perforatrice.

2 Ouvrez le capot avant comme illustré ci-contre.

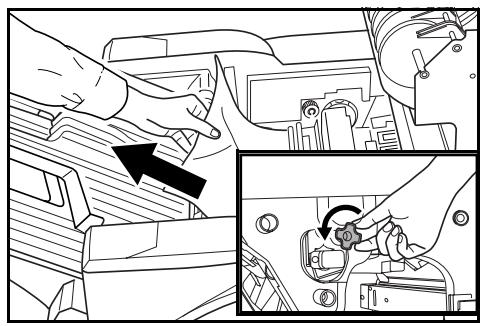

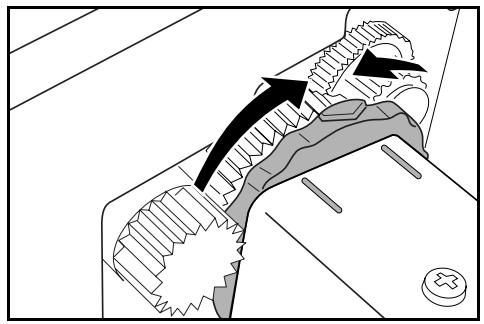

3 Faites tourner la molette d'entraînement (G1) afin de faire avancer le papier et le sortir plus facilement.

En cas de difficultés pour retirer le papier, passez à l'étape suivante.

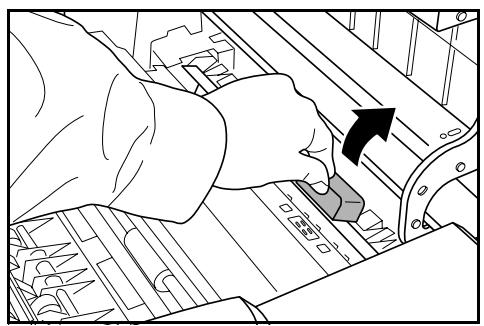

4 Relevez le levier du guide supérieur de la partie assemblée et retirez le papier coincé.

Rabaissez le levier et refermez le capot supérieur.

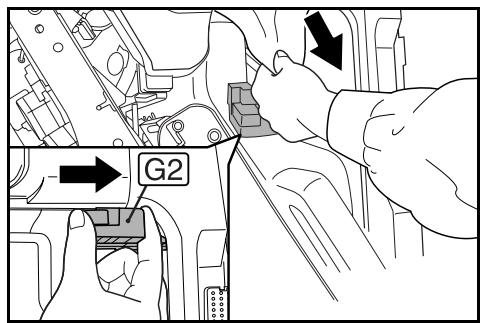

5 Saisissez le levier du guide inférieur de la partie assemblée (G2) comme indiqué ci-contre et ouvrez-le.

Refermez-ile.

Refermez-le capot avant.

Bourrage papier dans le bac a

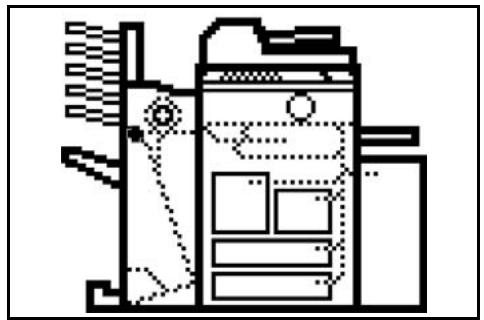

Si l'illustration ci-contre s'affiche sur le panneau de commande du copieur, cela signifie qu'un bourrage papier s'est produit dans le circuit d'entraînement vers le bac A.

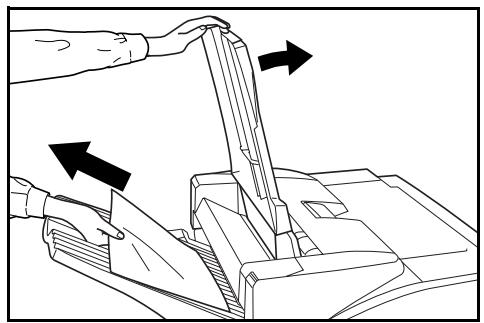

Soulevez le bac B.

2 Si le papier coince est visible, tirez-le doucement vers l'extérieur, sans le déchirer.

Bourrage papier dans le bac b

Si l'illustration ci-contre s'affiche sur le panneau de commande du copieur, cela signifie qu'un bourrage papier s'est produit dans le circuit d'entraînement vers le bac B.

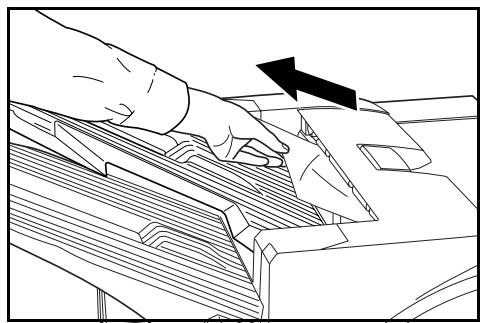

Si le papier coince est visible, tirez-le doucement vers l'extérieur, sans le déchirer.

En cas de difficultés pour retirer le papier, passez à l'étape suivante.

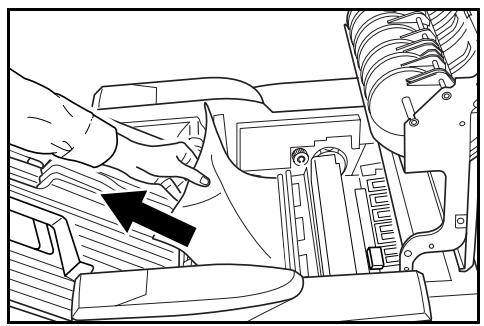

2 Ouvrez le capot supérieur et retirez le papier coincé.

3 Refermez le capot supérieur.

Bourrage papier dans le circuit d'entraînement

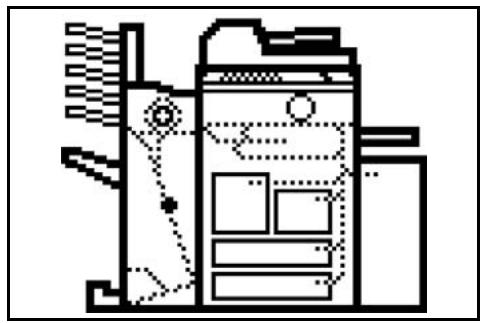

Si l'illustration ci-contre s'affiche sur le panneau de commande du copieur, cela signifie qu'un bourrage papier s'est produit dans le circuit d'entrainement vers le bac interne.

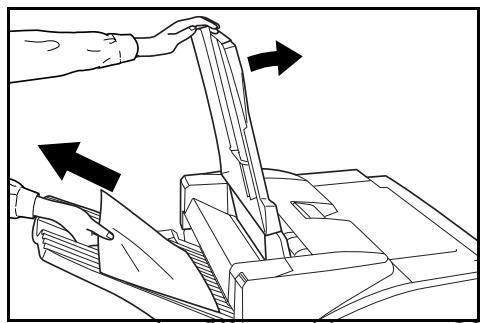

1. Soulevez le bac B.

Si le papier coince est visible, tirez-le doucement vers l'extérieur, sans le déchirer.

En cas de difficultés pour retirer le papier, passez à l'étape suivante.

3 Ouvrez le capot avant comme illustré ci-contre.

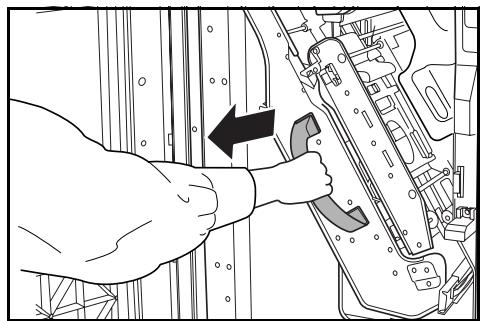

4 Saisissez la poignée du bac interne (G3) et tirez le bac vers l'extérieur.

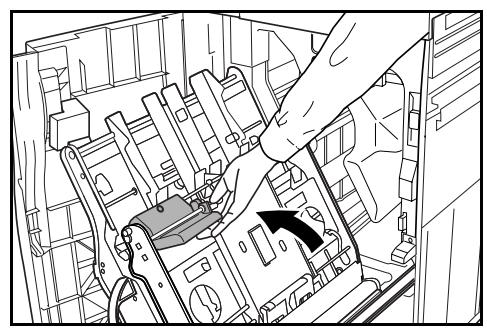

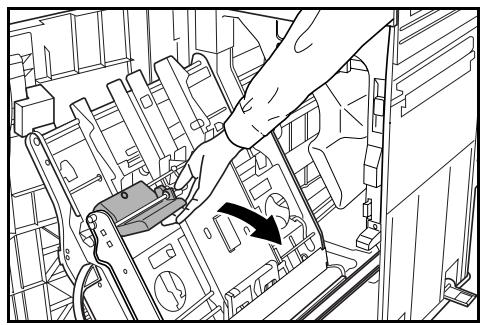

5 Ouvrez le bac interne à l'aide du levier d'ouverture (G4) comme illustré ci-contre.

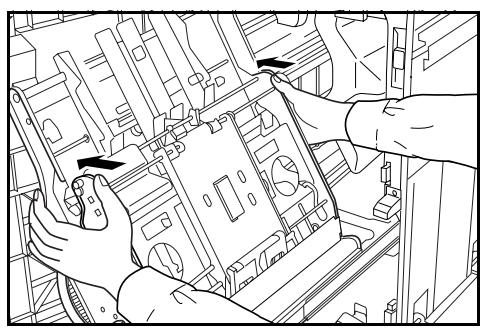

7 Refermez le bac à l'aide du levier (G4) comme illustré ci-contre.

Appuyez sur les côtés du bac interne pour le remettre correctement en place.

9 Remettez le bac interne en place dans le finisseur de document et refermez le capot avant.

Bourrage papier dans l'unité multitravail

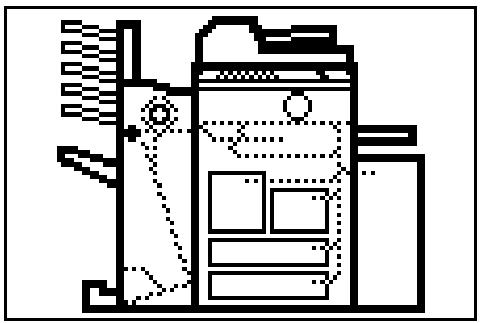

Si un bourrage papier se produit dans l'unité multitravail, procédez comme suit afin de retirer le papier coincé.

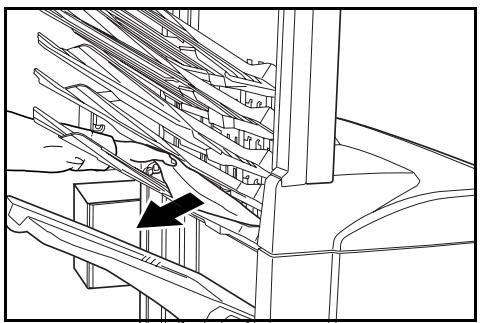

1 Si du papier est coincé dans l'un des bacs de l'unité, retirez-le doucement sans le déchirer.

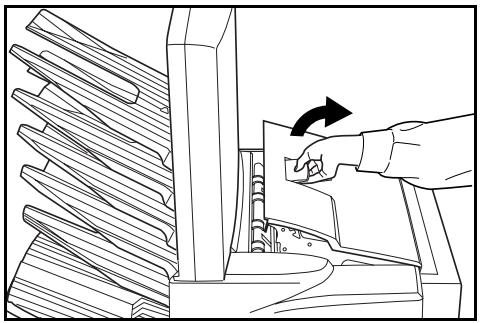

2 En cas de difficultés pour retirer le papier, ouvre le capot supérieur du finisseur de document et retirez le papier coincé.

Pour des informations complémentaires, consultez la section Bourrage papier dans la partie assemblée, page 4-20.

Circuit d'entraînement

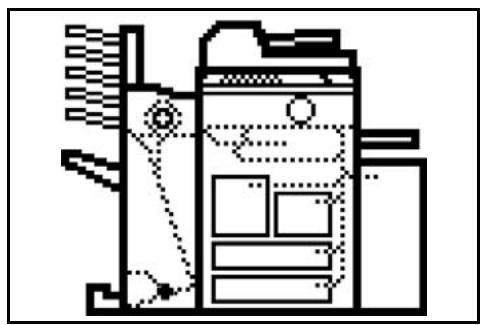

Si l'illustration ci-contre s'affiche sur le panneau de commande du copieur, cela signifie qu'un bourrage papier s'est produit dans le circuit d'entraînement de la plieuse.

1 Ouvrez le capot avant comme illustré ci-contre.

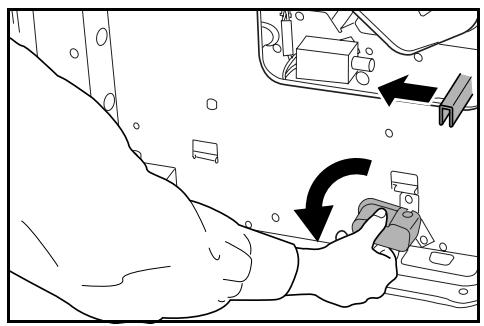

2 Faites tourner le levier d'ouverture de la plieuse (G6), puis tout en maintenant le loquet (G7), déplacez la plieuse dans la direction d'éjection du papier.

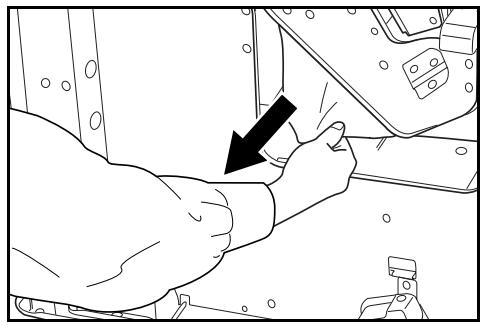

3 Si le papier coincé est visible depuis le dessous du bac interne, retirez-le.

4 Si le papier est coincé dans le bac interne, consultez les instructions de la page 4-23.

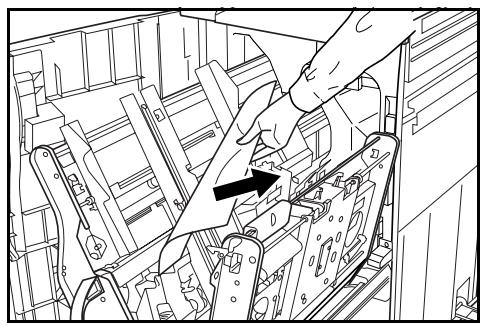

5 Soulevez la poignée d'accès au circuit d'entraînement et retirez le papier coincé.

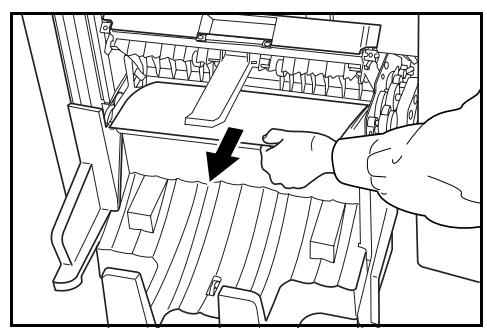

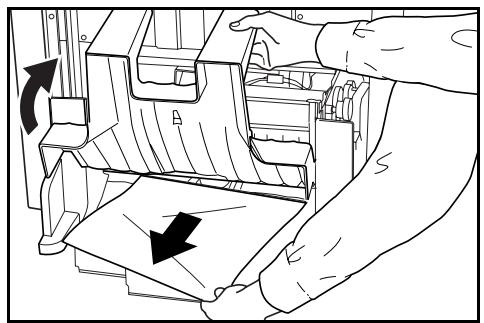

6 Soulevez le bac de stockage et retirez le papier coincé.

Rabaissez le bac de stockage.

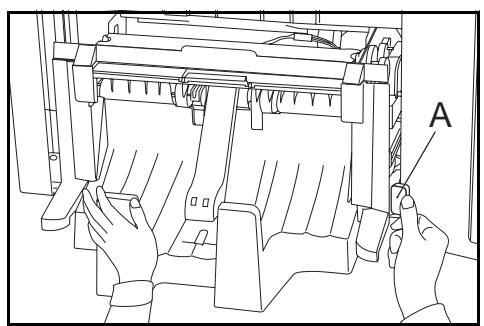

7 Refermez le circuit d’entraînement. Remettez la plieuse en place, tout en appuyant sur le bouton A.

8 Refermez le capot avant.

Partie d'ejection

Si l'illustration ci-contre s'affiche sur le panneau de commande du copieur, cela signifie qu'un bourrage papier s'est produit dans la partie Éjection de la plieuse.

1 Ouvrez le capot avant comme illustré ci-contre.

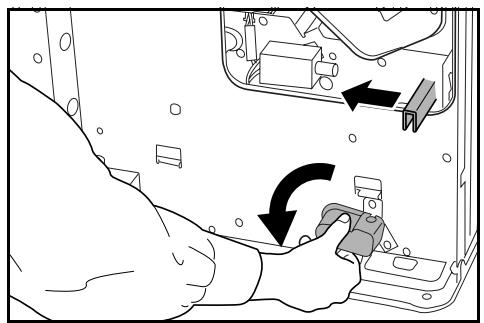

2 Faites tourner le levier d'ouverture de la plieuse (G6), puis tout en maintenant le loquet (G7), déplacez la plieuse dans la direction d'éjection du papier.

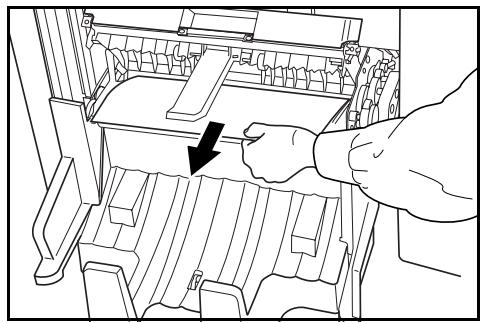

3 Soulevez la poignée d'accès au circuit d'entraînement et retirez le papier coincé.

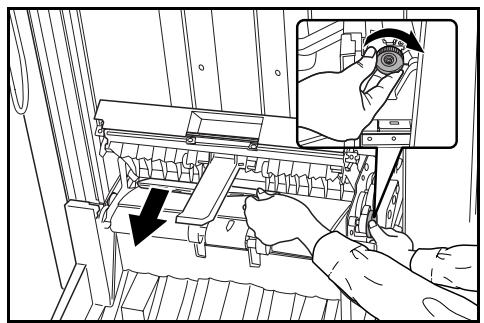

4 En cas de difficultés pour retirer le papier, faites tourner la molette d'entraînement afin de faire avancer le papier et le sortir plus facilement.

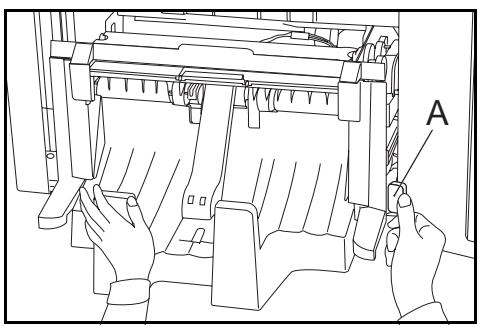

Refermez le circuit d'entraînement et remettez la plieuse en place, tout en appuyant sur le bouton A.

6 Refermez le capot avant.

Copies recourbées

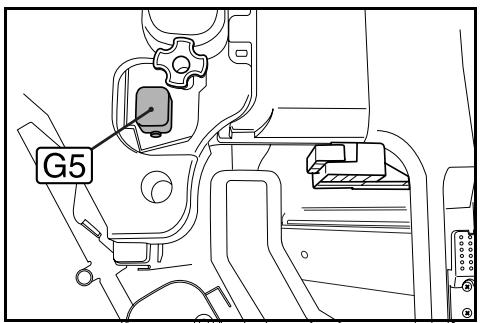

Si les copies imprimées sont recourbées, tirez légèrement sur le bouton de réglage de pression (G5) et réglez-le sur l'un des 5 chiffres.

Ouvrez le capot avant comme illustré ci-contre.

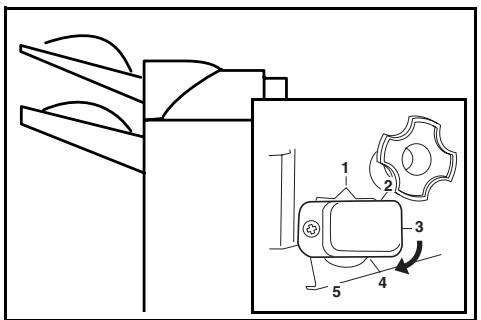

2 Si les copies imprimées sont recourbées vers l'intérieur en mode Pas de tri, réglez le bouton (G5) sur un chiffre plus élevé.

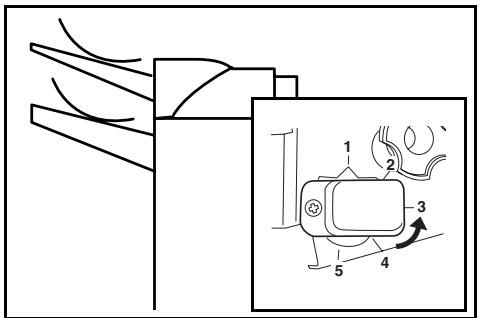

3 Si les copies imprimées sont recourbées vers l'extérieur en mode Pas de tri, réglez le bouton (G5) sur un chiffre moins élevé.

Une fois le réglage effectué, refermez le capot avant.

Élimination d'un bourrage d'agrafes

Le finisseur de document comporte deux porte-agrafes, A et B. La procédure d'élimination d'un bourrage d'agrafes est identique pour les deux porte-agrafes.

Ouvrez le capot avant comme illustré ci-contre.

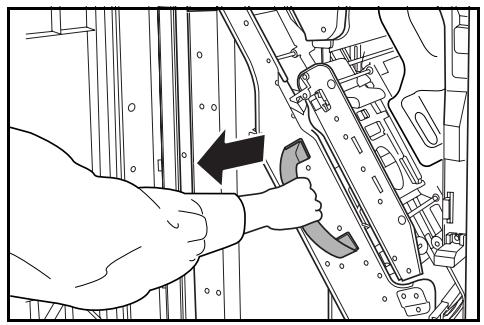

2 Saisissez la poignée du bac interne (G3) et tirez le bac vers l'extérieur.

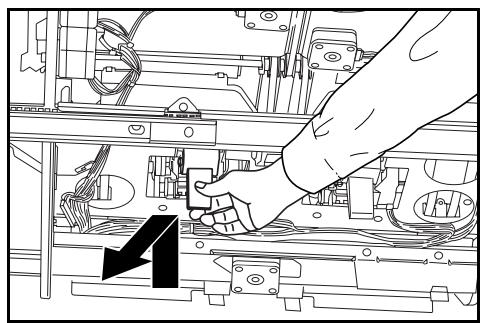

3 Soulevez le porte-cartouche d'agrafes et sortez-le.

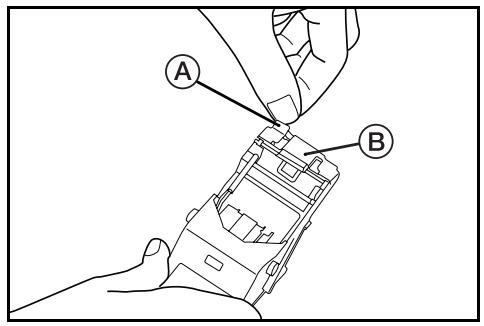

4 Poussez sur l'ergot (A) afin d'ouvrir le couvercle (B).

5 Retirez les agrafes coincées à l'extrémité de la cartouche d'agrafes.

6 Rabaissez le couvercle du porte-cartouche d'agrafes afin qu'il retrouve sa position initiale.

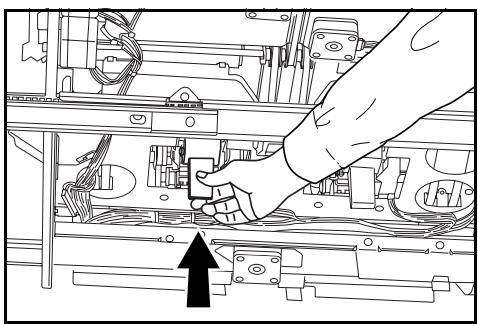

7 Remettez le porte-cartouche d'agrafes en place.

Il doit s'enclencher pour être inséré correctement.

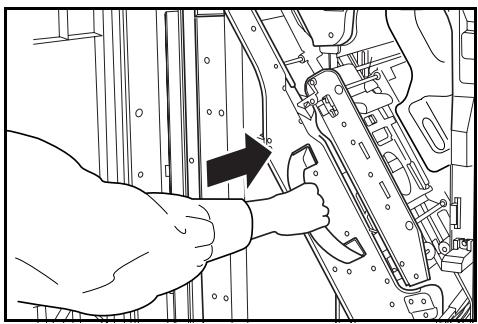

8 Remettez le bac interne en place dans le finisseur de document et refermez le capot avant.

REMARQUE : Les spécifications ci-dessous peuvent être modifiées sans préavis.

Élément	Description
Type	Modèle au sol
Nombre de bacs	2
Capacité des bacs (Grammage du papier : 80 g/m2)	Bac A	A3, B4, 11 x 17", 8 1/2 x 14" (Legal) : 1500 feuilles
		A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2" : 3000 feuilles
	Bac B	A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 11 x 17", 8 1/2 x 14" (Legal), 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2" : 200 feuilles
Dimensions (L x P x H)	79,6 x 64 x 107 cm 31 5/16" x 25 3/16" x 43 1/3"
Poids	Environ 73 Kg (161,6 livres)
Émission de bruit	≤ 70 dB(A)
Agrafeuse	Capacité d'agrafage	A3, B4, 11 x 17", 8 1/2 x 14" (Legal) : 30 feuilles
		A4, A4R, B5, 8 1/2 x 11" (Lettre), 11 x 8 1/2" : 50 feuilles
	Capacité de stockage : A3, B4, 11 x 17", 8 1/2 x 14" (Legal)	Agrafage de 2 à 4 feuilles : 150 yeux Agrafage de 5 à 10 feuilles : 100 yeux Agrafage de 11 à 30 feuilles : 50 yeux
	Capacité de stockage : A4, A4R, 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2"	Agrafage de 2 à 4 feuilles : 150 yeux Agrafage de 5 à 10 feuilles : 100 yeux Agrafage de 11 à 30 feuilles : 50 yeux Agrafage de 31 à 50 feuilles : 3000 feuilles
Perforatrice (en option)	Format papier	A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2"
Éléments	Description
Unité multitravail (en option)	Nombre de bacs	5
	Format papier	A3, B4, A4, A4R, B5, B5R, A5R, B6R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2"
	Capacité de bac (Grammage du papier : 80 g/m2)	A3, B4, 11 x 17", 8 1/2 x 14" (Legal) : 100 feuilles
		A4, A4R, B5, B5R, A5R, B6R, Folio, 8 1/2 x 11" (Lettre), 11 x 8 1/2", 5 1/2 x 8 1/2" : 150 feuilles
	Dimensions	36,8 x 39,2 x 57,3 cm 14 1/2" x 15 7/16" x 22 9/16"
	Poids	Environ 15 Kg (33 livres)
Plieuse (en option)	Format de papier	A3, B4, A4R, 11 x 17", 8 1/2 x 11"
	Nombre de feuilles	1 à 16 (pas d'agrafage pour 1 feuille)
	Capacité maximum de stockage	5 copies ou moins par jeu : 30 heures 6 à 10 copies par jeu : 20 heures 11 à 16 copies par jeu : 10 heures

1 Sollevare e après il vassoio B.
