MANUALE UTENTE HT 2105 E JONSERED

1+2 Interruttore di servizio (azionamento con due mani)
3 Schermo di protezione
4 Linea di rete con spina
5 Barra con lame di sicurezza
6 Paracolpi
7 Bloccaggio manico girevole

FR

1 Portare dispositivos per proteggere l'udito e gli cchi!
2 Avertimento!
3 Leggere le istruzioni sull'uso!
4 Non esporre quello utensile elettrico alla pioggia!
5 In caso di danneggiamento o taglio del cordone di allacciamento, tirare immediatamente la spinal!

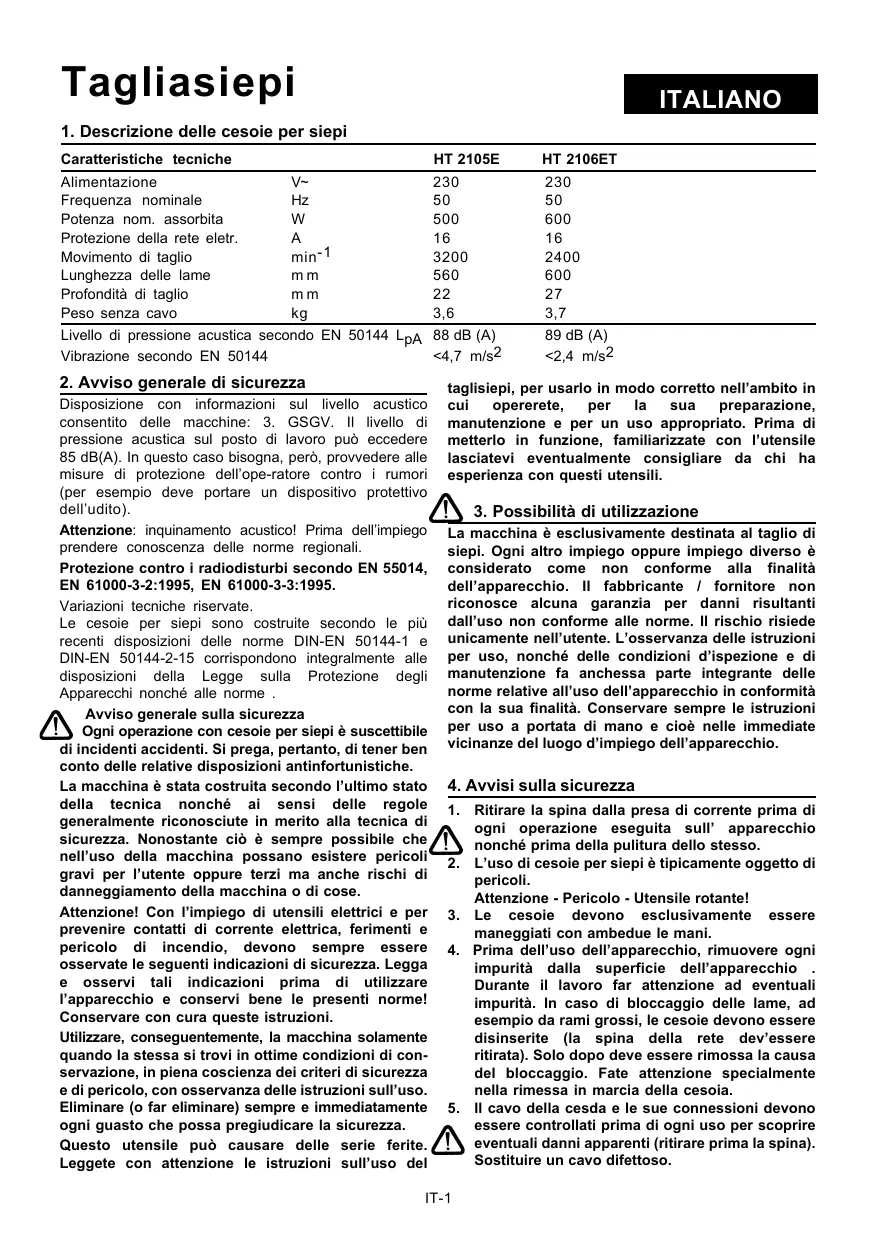

1. Descrizione delle ceseoie per siepi

Caratteristiche tecniche		HT 2105E	HT 2106ET
Alimentazione	V~	230	230
Frequenza nominale	Hz	50	50
Potenza nom. assorbita	W	500	600
Protezione della rete eletr.	A	16	16
Movimento di taglio	min-1	3200	2400
Lunghezza delle lame	m m	560	600
Profondità di taglio	m m	22	27
Peso alla cavo	kg	3,6	3,7
Livello di pressione acustica secondo EN 50144 LpA		88 dB (A)	89 dB (A)
Vibrazione secondo EN 50144		<4,7 m/s2	<2,4 m/s2

2. Avviso generale di sicurezza

Disposizione con informazioni sul livello acustico consentito delle macchine: 3. GSGV. Il livello di pressione acustica sul posto di lavoro cui eccedere 85 dB(A). In quello caso bisogna, perché, provvedere alle misure di protezione dell'ope-ratore contro i rumori (per esempio delve portare un dispositivo protettivo dell'udito).

Attenzione: inquinamento acustico! Prima dell'impiego prendere conoscenza delle norme regionali.

Protezione controi radiodisturbi secondo EN 55014, EN 61000-3-2:1995, EN 61000-3-3:1995.

Variazioni tecniche riservate.

Le ceseo per siepi sono costruite seconde le più recenti disposizioni delle norme DIN-EN 50144-1 e DIN-EN 50144-2-15 corrispondono integralmente alle disposizioni della Legge sulla Protezione degli Apparecchi nonché alle norme.

Avviso generale sulla sicurezza

Ogni operazione con cseoie per siepi è suscettibile di incidenti accidenti. Si prega, pertanto, di tener ben conteo delle relative dispositions antinfortunistiche.

La macchina è stata costruita secondo l'ultimo stato della tecnica nonché ai sensi delle regole generalmente riconosciuti in merito alla tecnica di sicurezza. Nonostante ciò è sempre possibile che nell'uso della macchina possano existere pericoli gravi per l'utente oppure terzi maanche rischi di danneggiamento della macchina o di cose.

Attenzione! Con l'impiego di utensili elettrici e per prevenir contatti di corrente elettrica, ferimenti e pericolo di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Legga e osservi tali indicatori prima di utilizzato l'apparecchio e conservi bene le presenti norme! Conservare con cura queste istruzioni.

Utilizzato, conseguentemente, la macchina solamente quando la stessa si trovi in ottimo condizioni di conservazione, in piena coscioenza dei criteri di sicurezza e di pericolo, con osservanza delle istruzioni sull'uso. Eliminare (o far eliminare) sempre e immediamente agli quasto che possa pregiudicare la sicurezza.

Questo utensile cui causare delle seri'ferite. Leggete con attenzione le istruzioni sull'uso del

taglisiepi, per uso in modo corretto nell'ambito in cui operere, per la sua preparazione, manutenzione e per un uso appropriato. Prima di metterlo in funzione, familiarizzate con l'utensile lasciatevi eventualmente consigliare da chi ha esperienza con quosti utensili.

3. Possibilità di utilizzazione

La macchina è esclusivamente destinata al taglio di siepi. Ogni altri impiego oppure impiego diverso è considerato come non conforme alla finalità dell'appareccchio. Il fabbricante / fornitore non riconosce una garanzia per danni risultanti dall'uso non conforme alle norme. Il rischio risiede unicamente nell'utente. L'osservanza delle istruzioni per uso, nonché delle condizioni d'ispezione e di manutenzione fa anchessa parte integrante delle norme relative all'uso dell'appareccchio in conformità con la sua finalità. Conservare sempre le istruzioni per uso a portata di mano ecisione nelle immeditate vicinanzihe del luogo d'impio dell'appareccchio.

4. Avvisi sulla sicurezza

1. Ritirare la spina dalla presa di corrente prima di uomini operazione eseguita sull'apparecchio nonché prima della pulitura dello stesso.
2. L'uso di thisoie per siepi è tipicamente oggettodi pericoli.
   Attenzione - Pericolo - Utensile rotante!
3. Le cestoie devono esclusivamente essere maneggiati con ambedue le mani.
4. Prima dell'uso dell'apparecchio, rimuovere agli impurità alla superficie dell'apparecchio. Durante il lavoro far attenzione ad eventuali impurità. In caso di bloccaggio delle lame, ad esempio da rami grossi, le cseoie devono essere disinserite (la spina della rete dev'essere ritirata). Solo dopo delve essere rimossa la causa del bloccaggio. Fate attenzione specialmente nella rimessa in marcia della cesoia.

5. Il cavo della pesda e le sue connessioni devono essere controllati prima di agli uso per scopire eventuali danni apparenti (ritirare prima la spina). Sostituire un cavo difettoso.

6. Mantenere il cavo fuori dall'ambito di taglio.

7. Non utilizzato le ceseoie con pioggia e non per il taglio di siepe umide. Non spruzzare acqua sull'attrezzo. Per la pulizia delle ceseoie non utilizzato apparecchi ad alta pressione ne a getto di vapore.
8. Impugnare le cesoie alle maniglie. Tenere lontane le mani.
9. Secondo le disposizioni delle cooperative agricole solamente persone di più di 17 anni sono autorizzate a effettuare da soli lavori con le cseoie elettriche per siepi. Sotto la sorve-glianza di persona adulte, l'uso delle cseoie elettriche é autorizzato per persona di 16 anni e più.
10. Durante il lavoro con le ceseoie per siepi raccommandiamo di indossare vestiti da lavoro sicuri facendo attenzione che gli occhi, le orecchie, i capelli, le mani ed i piedi siano protetti. Si raccomandaanche di portare quanti di protezione.
11. Dopo aver posato la casa i e prima di eseguire i lavori di pulizia, assicurarsi che il motore non possa essere accesso inavvertitamente. Disinserire assolutamente la spina di rete!
    12.La lama di taglio deve essere ispezionata ad con regolarità per identificare eventuali danni. Se qualsiasti danno fosse stato identificato la lame di taglio deve essere riparata a regola d'arte.
12. Assumete la Vostra responsabilità quali utenti dell'apparecchio nei confronti di terre persone possibilmente entrare nella zona di lavoro.
13. Le cseoie devono essere mantenute e verificate regolarmente. In caso di guasto, le lame devono essere sostuite a paia. Se il guasto fosse dovuto ad impatti, l'ispezione delle cseoie da un esperto è inevitabile.
14. Utilizzare quale cordone di estensione, solo quelli che sono ammessi per l'uso esterno. Questi cordoni non devono essere più leggeri che cordone rivestige di PVC secondo 227 IEC 53. Devono inoltre essere protetti contro gli spruzzi d'acqua. Nel caso di danneggiamento della linea di allacciamento di quello apparecchio, la sostituzione va effettuata solo da una officina nominata dal fabbricante, in quanto sono necessari apposti attrezzi. Apparecchi mobili utilizzati all'esterno devono essere allacciati atraverso interrupttori di sicurezza collegati a salvavita.
15. Assicurare che l'apparecchio, après l'uso, sia deposito in maniera tale che la lama di taglio non venga toccata.
16. Nell'operazione di taglio delle siepi, afferrare l'appareccchio fissamente con ambedue le mani, operando solo su di una superficie d'appoggio stabile. Assicurare un spazio libero sufficiente per il lavoro. Nella zona di lavoro non posso soggiornare persone, animali oppure oggetti. Scegliete l'altezza di taglio in maniera tale che la lama non tocchi il suo e che possiate operare con l'appareccchio su di una superficie d'appoggio stabile.
17. Assicurare il trasporto sicuro dell'apparecchio (solo con sacca).
18. In occasione del primo uso dell'apparecchio raccomandiamo di familiarizzarsi con le

istruzioni sull'uso e conoscere gli elementi pratici dell'uso dell'apparechio.

1. Badare sempre che tutti i dispositorio di sicurezza e le maniglie siano montati. Non cercare mai di usare una macchina incomplete.
2. Evitate l'uso del tagliaiepi se nelle vicinanze stazionano delle persone, soprattutto se bambini.
3. Familiarizzate con l'ambiente nel quale dovete lavorare con il tagliasiepi e fate attenzione ai possibili rischi dei quali non potete accorgervi a causa del rumore prodotto dall'utenile.

5. Prima della messa in uso

Montaggio dell'impugnatura ad archetto (fig. 1)

In seguito è necessario tirare l'impugnatura ad archetto nel modo illustrato nella figura 1 dal basso sopra alsystema di taglio e inserirla nell'incavo situato sul corpo delle cseoie, facendo attentiona a non pressare le due parti dell'impugnatura ad archetto. Per il fissaggio di quest's ultima insinere le 2 viti fornite in dotazione nei fori del corpo attraverso le aperture dell'impugnatura e stringere bene.

Schemo protettivo (fig. 2)

Far scorrere la protezione per la mano sulla lostra protettiva sul davanti del corpo fino a farla scattare bene in posizione.

Collegamento della corrente

La macchina può essere allacciata unicamente a corrente alternata monofase. Il suo isolamento di protezione corrisponde alla categoria II VDE 0740. Puo+dunque essere allacciataanche a preseenza condutore di protezione. Prima della messainmarcia vorrete pero controllere se la tensione della rete corrisponda alla tensione di servizio indica sulla targhetta indicatrice della macchina.

Interruttore di sicurezza per correnti di guasto:

Le machine mobili utilizzate all'esterno devono essere collegate attraverso un interrottore di sicurezza per correnti di guasto.

Protezione del cavo di prolunga (fig. 3)

Utilizzare esclusivamente prolonghe omologate per l'uso esterno. La sezione del cavo per lunghezze sono a 75 m deve essere uguale o maggiore di 1,5mm^2

Inserire l'attacco del cavo di prolunga nella spina dell'attrezzo. Per lo scarico della trazione formare un anello con il cavo di prolunga, infiliarlo attaverso I'apertura dell'impugnatura e farlo passare sopra all'apposto gancio. Al terme del lavoro sfilare I'anello dall'impugnatura tirandolo in avanti. Staccare la spina.

L'uso di prolonghe di lunghezza superiore a 30m comporta una riduzione del rendimento della macchina.

6. Istruzioni sull'uso

Non impiegare le ceseie con pioggia oppure per il taglio di siepi umide.

Controllare prima di agli uso il cavo delle cseoie e le connessioni onde assicurarsi che non vi siano difetti apparenti (tirare la spinal). Sostituire i cavi difettosi.

Guanti:

Si raccomanda insistentamente di indossare quanti di protezione durante l'uso delle cseoie per siepi.

7. Accensione e spegnimento delle ceseoie per siepi (fig.3)

Prima di accendere l'attrezzo è necessario assumere una posizione sicura. Le cseo sono dotate di un'accensione di sicurezza a 2 mani. Per accendere l'attrezzo è necessario premere sua interrottore a barretta sul manico (A) che il bottone di lavoro sull'impugnatura ad archetto (B). Per spegnere le cseo basta ribasciere entrambi gli intertturitori. Il motore si spegneanche rilasciandone sostanto uno.

8. Regolazione del manico girevole

Per rendere più agevole il lavoro attrezzo HT 2106ET è dotato di un manico girevole che può essere regolato in 3 diverse posizioni (destra, sinistra e posizione normale). Lo scopo di quello dispositivo è di consentire all'utilizzatore, specialmente per il taglio in senso verticale, di tenere le cessione nella posizione ergonomica più confortevole e di non stancarsi troppo presto.

Per cancellare la regolazione del manico procedere nel seguente modo:

rilasciare l'interruttore (A). Tirare indietro la manopola di bloccaggio B (fig. 5). Il manico in quello modo si sblocca e puo essere ruotato nella posizione desiderata (fig. 6+7). Una volta raggiunta la posizione finale la manopola scatta nuovamente in posizione bloccando il manico e impedendone l'involontaria rotazione.

Occorre tenere presente che la manopola di bloccaggio B\ puo essere azionata soltanto quando l'interrotture (A)\ non è premuto. Al termine della regolazione del manico\ girevole accertarsi che la manopola di bloccaggio scatti\ nuovamente in posizione. Soltanto in seguito l'interruttore\ puo essere azionato di nuovo.

9. Manutenzione

Prima di agli operazione di manutenzione, ritirare la spina dalla presa!

Importante: Dopo agli uso prolongato delle ceseo si dovrebbe pulire e lubrificare le lame. In quello modo si favorisce decisamente la durata dell'apparechio. Ogni dispositivo di taglio danneggiatouvessere riparato immediatamente.Pulite la lama con un panno asciutto o, in caso di sporcoresistente, con una spazzola. Prudenza: pericolo di infortunio!Per la lubrificazione delle lame, impiegare, se disponibile, un lubrificante non inquinante (Figura 8).

Affilatura delle lame

Le lame non richiedono praticamente nessuna manutenzione. Se vengono impiegate in conformità con le istruzioni, non c'e neanche bisogno di riaffilarre. Per evitare lesioni -anche con la lama inoperante -la lama di cesaoa affilata viene ricoperta dal pettine non affilato (Figura 9). In quello modo, la lama non cui siere assere affilata dall'utente -,enza l'apertura dell'apparecchio e -,enza l'intervento nella configurazione di sicurezza. Ogni riaffilatura cui, consequently, essere effettuata molto da una officina specializzata.

Cambio delle lame

Solo l'inserzione a regola d'arte delle lame garantisce la marcia impeccabile ed il funzionamento del suddetto

regime di sicurezza della lama. Ogni sostituzione delle lame delve perciesso essere effettuata soltanto da una officina specializzata.

10. Reggere le cesoie correttamente nell'uso (Figura 10)

Con quello utensile potete tagliare rapidamente e comodamente qualsiasi cespuglio, siepe e arbusti.

Taglio di siepi

I rampolli vergini vengono tagliati preferentamente con un movimento di falce.
- Le siepi più vecchie e robuste vengono, anchesse tagliate, preferentemente, con un movimento di segatura.
I rami che risultino troppo grossi per essere tagliati dalle lame, dovrebbero essere tagliati con una sega.
- I settori laterali di una siepe dovrebbero essere tagliati con ringiovanimento verso l'alto.

Per ottener una altezza uniforme

• Tendere la corda fino all'altezza desiderata.
• Tagliare diritto su esta linea.

11. Sicurezza ottima

Tramite i 5 componenti: Comando di sicurezza a due mani, arresto rapido delle lame, schermo di protezione, barra di lame e dispositivo antimpatti, le ceseioe per siepi risultano dotate di elementi ottimi di sicurezza.

Accensione di sicurezza a 2 mani (fig.4)

Per accendere la cesaia devono essere premute contemporaneamente una delle due accensioni sull'impugnatura (A o B) e l'accensione sul manico (C). Se una delle due accensioni viene rilasciate, le lame si fermano entro circa 0,2 secondi.

Arresto rapido della lama

Onde evitare lezioni o ferite, la lama si arresta quando di aver liberato uno dei due elementi di lavoro, entro max. 0,2 secondi.

Barra di lame di sicurezza (Figura 9)

La lama nella sua posizione rientrata dal pettine riduce il rischio di ferite da un contatto involontario con il corpo. Appena l'utensile viene disinserito le lame di taglio per motivi di sicurezza si positiziano molto le lame a pettine in modo che durante il trasporto non vi sa rischio di ferite.

Dispositivo antimpatti (Figura 11)

La sbarra di guida sporgente impedisce, in occasione di un impatto contro un oggetto fisso (parete, suolo, ecc.), la comparà da colpi sgradevoli (momenti di contraccolpi delle lame) contro l'utente.

Elemento di protezione degli ingranaggi

In caso di bloccaggio di oggetti solidi nelle lame di taglio, provocando il bloccaggio del motore, bisogna immediatamente disinserire la macchina. Ritirare la spina dalla presa di corrente, rimuovere l'oggettolo bloccato e continuare a lavorare. L'apparecchio comprende un interruptto di sovracarichi il quale protege gli ingranaggi in caso di bloccaggio del motore contro danni meccanici.

12. Come riporre le cseoie da siepi dopo l'uso

Le cseoie da siepi devono essere riposte in modo tale che nessuno possa ferirsi con le lame!

Importante: la lama delve essere pulita dopo agli uso. (cf.anche paragrafo 9.Manutenzione).In quello modo si influenza in maniera decisiva la durata dell'attrezzo. Possibilmente, si oli li con lubricanti ecologici, come, per esempio, Servicespray.Fatto ciò, si rimetano le ceseoie con le loro lame nella custodia.

13. Servizio di riparazioni

Ogni riparazione su degli utensili elettrici delve essere effettuata solamente da uno specialista. In occasione della consegna dell'apparechio per fini di riparazione, si prega di descriptorire il difetto identificato.

D

Dichiarazione CE di Conformità

ai sensi della direttiva macchine 98/37/EG

Noi, Jonsered, SE-561 82 Huskvama, Sverige, dichiara sotto la propria responsabilità che gli tagliaiepi HT 2105E, HT 2106ET, é conforme ai Requisiti Essenziali di Sicurezza e di Tutela della Salute di cui alle Direttive CEE 89/336/CEE (direttiva EMV), 73/23/CEE (direttiva bassa tensione), 98/37/EG (direttiva machine) e 2000/14/CE (Direttiva sulla rumorosità). Per la verifica della Conformità di cui alle Direttive sopra menzionate, sono state conultate le seguenti nome armonizzate EN e Specificazioni Tecniche Nazionali: EN 55014-1, EN 55014-2, EN 50144, HD 400.1, HD 400.3, EN 61000-3-2:1995, EN 61000-3-3: 1995, EN 774.

livello di potenza sonora misurato * 95 dB (A) * Ufficio di controlo: DPLF, D-34114 Kassel

livello di potenza sonora garantito * 97 dB (A)

97 dB (A)

Procedura di valutazione della conformità secondo l'allegato VI della direttiva 2000/14/CE

Huskvarna, 12.12.2002

Bo Andreasson,Technical

Director

DE

Garantiebedingungen

Per quello attrezzo elettrico, independentemente dagli obblighi del commerciante di fronte al consumatore, concediamo la segunte garanzia. Il periodo della garanzia è di 24 anni edesso ha inizio al momento dell'acquisto, il quale è da combrovarve mediate l'scontrino fiscale. Se l'apparecchio viene utilizzato in modo commerciale, o se viene affittato, questo periodo è ridotto a 12 anni. Sono escludi alla garanzia: le componenti soggetti ad usura e danni che sono causati dall'utilizzo di accessori non conformi, da riparazioni con componenti non originali, dall'utilizzo di troppa forza, da colpi e rotture come aniche il sovraccarico volontario del motore. La sostituzione nell'ambito della garanzia si riferisce unicamente alle componenti difettose e non gli apparecchi completi. Le riparazioni, nell'ambito della garanzia, si devono eseguire unicamente presso officine autorizzate o pressi il servizio clienti dello stabilimento. Al momento di un intervento non autorizzato, la garanzia cessa da persistere.

I spedizione e quale seguenti le stesse vanno a carico dell'acquirente.
