BEDIENUNGSANLEITUNG HT 2105 E JONSERED

1+2 Rundumgriff mit Sicherheitsschalter (1)
Bügelgriff mit Sicherheitsschalter (2)
3 Schutzschild
4 Netzleitung mit Stecker
5 Sicherheitsmesserbalken
6 Anstoßschutz
7 Verriegelung Drehgriff

IT

Abbildung und Erklärung der Piktogramme Illustrazione e spiegazione dei simboli

1 Augen- und Gehorschutz tragien!
2 Warnung!
3 Gebrauchsanweisung lesen!
4 Dieses Elektrowerkzeug nicht dem Regen aussetzen
5 Bei Beschäftigung oder Durchschnitten der Anschlußleitung sofort Steckerziehen!

FR

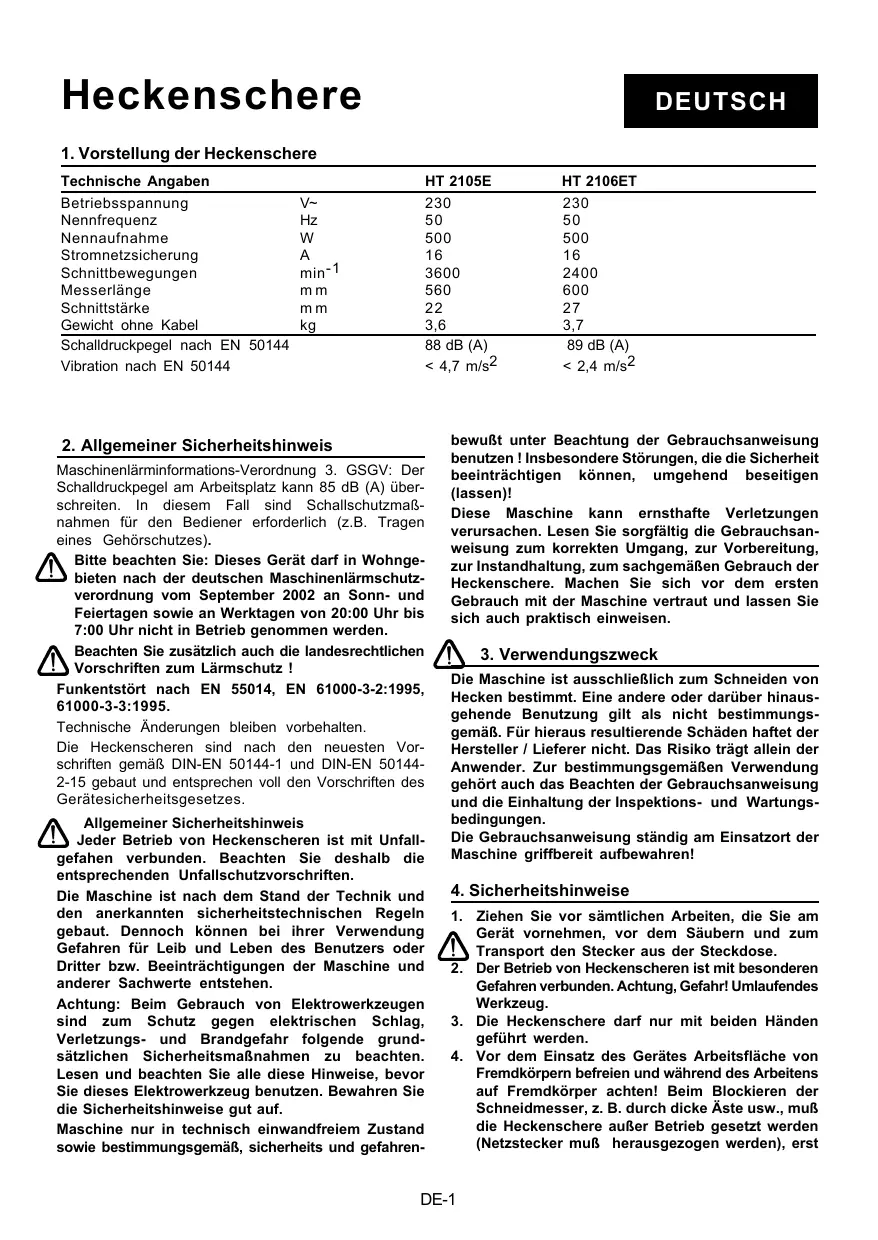

1. Vorstellung der Heckenschere

Technische Angaben		HT 2105E	HT 2106ET
Betriebsspannung	V~	230	230
Nennfrequenz	Hz	50	50
Nennaufnahme	W	500	500
Stromnetzseruerung	A	16	16
Schnittbewegungen	min-1	3600	2400
Messerlänge	m m	560	600
Schnittstärke	m m	22	27
Gewicht ohne Kabel	kg	3,6	3,7

Schalldruckpegel nach EN 50144
Vibration nach EN 50144

88 dB (A) 89 dB (A)
< 4,7 m/s² < 2,4 m/s²

2. Allgemeiner Sicherheitshinweis

Maschinenlärminformations-Verordnung 3. GSGV: Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) über-schreiben. In thisem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich (z.B. Tragen eines Gehörschutzes).

Bitte beachten Sie: Dieses Gerat darf in Wohngebieten nach der deutschen Maschinenlärmschutzverordnung vom September 2002 an Sonn- und Feiertagen sowie an Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb genommen werden.

Beachten Sie zusätzlich auch die landesrechtlichen Vorschriften zum Lärmschutz!

Funkentstort nach EN 55014, EN 61000-3-2:1995, 61000-3-3:1995.

Technische Änderungen bleiben vorbehalten.

Die Heckenscheren sind nach den neuesten Vorschriften gemäß DIN-EN 50144-1 und DIN-EN 50144-2-15 gebaut und entsprechenden voll den Vorschriften des Gerätesicherheitsgesetzes.

Allgemeiner Sicherheitshinweis

Jeder Betrieb von Heckenscheren ist mit Unfall- gefahren verbunden. Beachten Sie deshalb die entsprachenden Unfallschutzvorschriften.

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte entstehen.

Achtung: Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie alle diese Hinweise, bevor Sie these Elektrowerkzeug benutzten. Bewahren Sie die Sicherheitshinweise gut auf.

Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, Sicherheits und gefahren-

bewuβt unter Bechtung der Gebrauchsanweisung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

These Maschine kann ernsthafte Verletzungen verursachen. Lesen Sie sorgfältig die Gebrauchsanweisung zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum sachgemäßigen Gebrauch der Heckenschere. Machen Sie sich vor dem ersten Gebrauch mit der Maschine vertraut und setzen Sie sich auch praktisch einweisen.

3. Verwendungszweck

Die Maschine ist ausschließlich zum Schneiden von Hecken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller / Lieferer nicht. Das Risikoträgt allein der Anwender. Zur bestimmungsgemüssen Verwendung führt auch das Beachten der Gebrauchsanweisung und die Einhaltung der Inspektions- und Wartungsbedingungen.

Die Gebrauchsanweisung ständig am Einsatzort der Maschine griffbereit aufbewahren!

4. Sicherheitshinweise

1. Ziehen Sie vor samtlichen Arbeiten, die Sie am Gerät vornehmen, vor dem Säubern und zum Transport den Stecker aus der Steckdose.
2. Der Betrieb von Heckenscheren ist mit besonderen Gefahren verbunden. Achtung, Gefahr! Umlaufendes Werkzeug.
3. Die Heckenscherearf nur mit beiden Händengeführt werden.
4. Vor dem Einsatz des Gerätes Arbeitsfläche von Fremdkörpern befren und während des Arbeitens auf Fremdkörper achten! Beim Blockieren der Schneidmessner, z. B. durch dicke Åste usw., muß die Heckenschere außer Betrieb gesetzt werden (Netzstecker muß Herausgezogen werden), erst

dann dare die Ursache der Blockierung beseitigt werden. Bei Wiederingangsetzen ist besondere Vorsicht geboten.

1. Das Kabel der Heckenschere und seine Verbindungen sind vor jeder Gebrauch auf sichtbare Mängel zu prufen (Stecker gezogen). Mangel-hafte Kabel nicht benutzten.
2. Kabel aus dem Schnittbereich halten.
3. Schere nicht bei Regen und nicht zum Schneiden nasser Hecken benutzten. Gerat nicht mit Wasser abspritzen. Keine Hochdruckreiniger oder Dampfstrahler zur Reinigung verwenden.
4. Schere an den Handgriffen tragem. Hände weg von den Scherblättern.
5. Nach den Bestimmungen der landwirtschaftlichen Berufgenossenschaften)dürfen nur Personen uber 17 Jahren Arbeiten mit elektrisch betriebenen Heckenscheren allein ausführren. Unter Aufsicht Erwachsener ist dies für Personen ab 16 Jahren zulässig.
   10.Wir empfehlen, bei der Arbeit sichere Kleidung zu tragen und davon zu sorgen, dass Augen, Ohren, Haare, Hände und Fuß geschützt sind. Sie sollenn Arbeitshandschuhe, Augen- und Gehorschutz/TRagen.
6. Nach Ablegen der Heckenschere und vor Reinigungsergebnissen ist sichzustellen, dass der Motor nicht unbeabsichtigt eingeschaltet werden kann. Unbedingt Netzstecker ziehen!
   12.Die Schneideinrichtung ist regelmäß auf Beschäftigung zu überprüfen, und sofern solche festgestellt wird, ist das Schneidwerkzeug sachgemäß instandzusetzen.
   13.Beachten Sie ihre Verantwortlichkeit als Benutzer gegenüber Dritten im Arbeitsbereich.
   14.Die Schere ist sachgemäß zu warten und zu überprüfen. Die Messer dürfen bei Beschädigung nur paarweise ausgewechselt werden. Bei Beschädigung durch Stöß ist eine fachmännische Überprüfung unumganglich.
   15.Verwenden Sie nur Verlängerungsleitungen, die für den Außergebrauch zugelassen sind. Diese Leitungen dürfen nicht leichter sein als PVC- ummantelte Leitungen nach 227 IEC 53. Sie müssen spritzwassergeschützt sein. Bei Beschädigung der Anschlußleitung these Gerätes darf diese nur durch eine vom Hersteller benannte Reparaturwerkstatt ersetzt werden, weil Spezialwerkzeug erforderlich ist. Ortsveränderliche Geräte, die im Freien verwendet werden, sollenen über Fehlerstromschutzschalter angeschlossen werden.
   16.Sorgen Sie dafür, dass das Gerät nach Gebrauch so aufbewahrt wird, dass das Scherblatt nicht berührbar ist (Schutzköcher).
   17.Halten Sie das Gerät bei der Arbeit fest mit beiden Händen, betreiben Sie es nur aus sicheren Stand. Achten Sie daraufuf, dass Sie ausreichend Freiraum bei der Arbeit haben. Es dürfen sich keine Personen, Tiere oder Gegenstände im Arbeitsbereich befinden. Wahlen Sie die Schnittthöhe so, dass das Messer nicht mit dem Boden in Kontakt kommt und Sie das Gerät aus

sicherem Stand betreiben konnen.

18.Achten Sie auf sicheren Transport des Gerätes (nur mit Schutzköcher).
19.Wir empfehlen, sich bei erstmaligem Gebrauch der Heckenschere halten dem Lesen der Gebrauchsanweisung auch practisch in den Gebrauch des Gerätes einweisen zu setzen.
20. Immer dafür sorgen, dass alle Schutzeinrichtungen und Handgriffe angebracht sind. Niemals versuchen, eine unvollständige Maschine zu benuten.
21. Der Gebrauch der Heckenschere ist zu vermeiden, wenn sich Personen, vor allem Kinder, in der Nähe befinden.
22. Machen Sie sich vertraut mit ihrer Umgebung und achten Sie auf möglich Gebefahren, die Sie wegen des Maschinenlärms sondern nicht hörren können.

5. Vor Inbetriebnahme

Montage des Bügelgriffes (Abb. 1)

Bügelgriff wie im Bild 1 dargestellt von unter über das Schersystem ziehen und in die Aussparung des Heckenscherengehauses einszusetzen. Dabei ist zu beachten, dass die beiden Bügelgriffeile nicht zusammendrekt werden. Zur Befestigung des Bügelgriffs die 2 mitgelieferten Schrauben durch die Öffenungen des Griffes in die Bohrungen des Gehäuses eindrehen und fest anziehen.

Schutzschild (Abb. 2)

Den Handschutz auf die Handschutzplatte an der Frontseite des Gehäuses aufschieben bis die Rastung wirsam einschnappt.

Stromanschluß

Die Maschine kann nur an Einphasen-Wechselstrom angeschlossen werden. Sie ist schutzisoliert nach Klasse II VDE 0740 und darauf deshalb auch an Steckdosen ohne Schutzleiter angeschlossen werden. Achten Sie aber vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild angegebenen Betriebsspannung der Maschine übereinstimmt.

Fehlerstromschutzschalter

Wir empfehlen, die Heckenschere über einen Fehlerstromschutzschalter mit einem Fehlerstrom von nicht mehr als 30mA anzuschliessen.

Sicherung des Verlängerungskabels (Abb. 3)

Nur für den Außenbetrieb zugelassene Verlängerungskabel benutzten. Der Leitungsquerschnitt muß für eine Länge von bis zu 75 m gleich oder größter 1,5 mm² sein. Kupplung der Verlängerungsleitung in den Gerästecker stecken. Eine Schlaufe der Verlängerungsleitung zur Zugentlastung durch die Öffnung im Griff schiben und über den Zugentlastungshaken legen. Nach der Arbeit Schlaufe nach vom über den Haken schiben und aus dem Griff ziehen. Netzstecker ziehen.

Veränderungskabel über 30 m Länge reduzieren die Leistung der Maschine.

6. Anweisung zum Gebrauch

Schere nicht bei Regen und zum Schneiden nasser Hecken verwenden!

Das Kabel der Heckenschere und seine Verbindungen

sind vor jedem Gebrauch auf sichtbare Mängel zu prufen (Stecker gezogen). Mangelhafte Kabel nicht benutzen.

Handschuhe:

Zum Gebrauch der Heckenschere sollenn Sie unbedingt Arbeitshandschuhe/TRagen.

7.Ein- und Ausschalten der Heckenschere (Abb.4)

Zum Einschalten der Heckenschere führen Sieitte einen sicheren Stand ein. Diese Heckenschere hat eine 2-Hand-Sicherheitsschaltung. Zum Einschalten der Heckenschere muss die Schalterleiste im Handgriff (A) sowie der Schaltgriff im Bögelgriff (B) gestrukt werden. Zum Ausschalten让他们 Sie beide Schalter wieder los. Der Motor schalte bereits bei Loslassen einer der beiden Schalter ab.

8. Einstellung des Drehgriffs

Zur Arbeitserleichterung ist die Heckenschere Modell HT 2106ET mit einem drehbaren hinteren Griff ausgestattet, welcher in 3 verschiedene Positionen eingestellt werden kann(rechts, links und Normalposition). Der Zweck dieser Vorrichtung besteht darin, dass besonderss für den Schnitt in vertikaler Richtung die Heckenschere jeweils in der ergonomisch günstigsten Position gehalten werden kann und einer vorzeitigen Ermülung des Anwenders vorgebeugt wird.

Zum Einstellen des Griffes in eine andere Position verfahren Sieitte wie folgt:

Schalter (A) loslassen. Verriegelungsknopf B (Abb. 5) nach hinten ziehen. Der Griff wird dadurch entriegelt und kann nun in die gewünschte Position gedreht werden (Abb. 6 + 7 ). In der gewünschten Endposition rastet der Knopf wieder ein und sichert den Griff gegen unbeabsichtigtes Verdrehen.

Beachten Sieitte, dass der Verriegelungsknopf B nur betätig werden kann, wenn der Schalter (A) nicht gedrück wird. Vergewissem Siem siege, dass nach Einstellen des Dreghriffes der Verriegelungsknopf wieder einrastet. Erst danach kann der Schalter wieder betätig werden.

9. Wartung

Vor allen Arbeiten an der Maschine stets den Stecker aus der Steckdoseziehen!

Wichtig: Nach jedem größen Einsatz der Heckenschere sollen den Messer gereinigt und eingelt werden. Dadurch wird die Lebensdauer des Gerätes entscheidend beeinflübt. Beschädigte Schneideinrichtungen sind sofort sachgemäß instandzusetzen. Reinigen Sie die Messer mit einem trocknen Tuch bzw. bei starker Verschmutzung mit einer Bürste. Vorsicht: Verletzungsgefahr. Das Einölen der Messer solte möglichst mit einem umwelffreundlichen Schmiermittel vorgenommen werden. (Bild 8)

Scharfen der Messer

Die Messer sind weltgehend wartungsfrei und müssen bei bestimmungsgemäßer Anwendung nicht nachgeschäft werden. Zur Vermeidung von Verletzungen, auch am nichtlaufenden Messer, wird das geschärfte Scherblatt durch den ungeschäften Kamm abgedeckt

(Bild 9). Dadurch kann das Messer vom Anwender nicht geschäft werden, ohne das Gerät zu öffnen und in die Sicherheitskonfiguration einzugreifen. Ein Nachscharfen der Messer kann deshalb nur durch eine Fachwerkstatt erfolgen.

Auswechseln der Messer

Nur ein fachgerechtes Einsetzen der Messer garantiert den einwandfrei Betrieb der Heckenschere. Das Auswechseln der Messer darf deshalb nur von einer Fachwerkstatt vorgenommen werden.

10.Halten der Heckenschere zum Gebrauch (Abb. 10)

Mit thisem Werkzeug konnen Sie Schnell und beuem Busiche, Hecken und Straucher schneiden.

Schneiden von Hecken

• jeune Tribe schneiden Sie am besten mit einer Sensenbewegung.
• ältere, stärkere Hecken schneiden Sie am besten mit einer Sägebewegung.
• Äste, welche zu dick für die Schneidmesser sind, sollenn mit einer Säge geschritten werden.
• die Seiten einer Hecke sollenn nach oben hin verjungt geschritten werden.

Um eine gleichbleibende Höhe zu erreichen

• eine Richtschnur auf die gewünschte Höhe spannen.
• gerade über diese Linie schneiden.

Sorgen Sie immer für einen sicheren Stand, damit ein Abrutschen verhindert und eventuelle Verletzungen auszuschlieben sind. Halten Sie die Schermesser immer vom Körper perweg.

11.Optimale Sicherheit

Durch die 5 Komponenten 2-Hand-Sicherheitsschaltung, Messer-Schnellstop, Schutzschild, Sicherheitsmesserbalken und Anstofschutz ist die Heckenschere mit optimalen Sicherheitselementen ausgestattet.

2-Hand-Sicherheitsschaltung (Abb.4)

Zum Einschalten der Heckenschere muss die Schalterleiste im Handgriff (A) sowie der Schaltgriff im Bögulgriff (B) gedrückt werden. Wenn man eines der beiden Schaltorgane losläft,kommen die Schermesser in ca.0,2 Sekunden zum Stillstand.

Messer-Schnellstop

Zur Vermeidung von Schnittverletzungen stoppt das Messer nach Loslassen eines der beiden Schaltelemente in ca. 0,2 Sekunden.

Sicherheitsmesserbalken (Bild 9)

Das vom Messerkamm zusückgesetzte Schneidmesser vermindert die Verletzungsgefahr durch unbeabsichtigte Körperberührung. Sobald die Maschine ausgeschaltet ist, stoppt das scharfe Schneidmesser aus Sicherheitsgründen bündig unter dem Kamm, sodz Verletzungen beim Transport weltgehend ausgeschlossen sind.

Anstoßschutz (Abb. 11)

Die überstehende Führungsschiene verhindert beim Anstoßen an einen festen Gegenstand (Wand, Boden usw.), daß unangenehme Schläge (Rückstoßmomente der Messer) auf den Bedienenden auftreten.

Getriebeschutzelement

Wenn sich feste Gegenstände in den Schneidmessern verklemmen und dadurch den Motor blockieren, Maschine+Asoft ausschalten. Stecker aus der Steckdoseziehen, Gegenstand entfernen und weiterarbeiten. Bei dem Gerät ist eine Überlastsicherung eingebaut, welche bei Messerblockierung das Getriebe vor mechanischen Schäden schützt.

12. Aufbewahren der Heckenschere nach dem Gebrauch

Die Heckenschere muß so aufbewährt werden, daß sich niemand an den Schermessern verletzen kann!

Wichtig : Nach jedem Gebrauch sollen den Messer gereinigt und eingelt werden (siehe auch Abschnit 9. Wartung). Dadurch wird die Lebensdauer des Gerätes entscheidend beeinflusst. Das Einölen sollen möglichst mit einem umweltfreundlichen Schmiermittel, z. B. Servicespray vorgenommen werden. Danach stecken Sie die Heckenschere mit den Messern in den Köcher.

13. Reparaturdienst

Repairen an Elektrowerkeugen dürfen nur durch eine Elektro-Fachkraft ausgeführten werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den von Ihnen festgestelltten Fehler.

EG-Konformitätserklung

entspruchend der EG-Maschinenrichtlinie 98/37/EG

C

Wir, Jonsered, SE-561 82 Huskvarna, Sverige, erklaren in alleiniger Verantwortung, da die Heckenschenen HT 2105E, HT 2106ET, auf die sich these Erklärung bezieht, den einschlädigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien 89/336/EWG (EMV-Richtlinie), 73/23/EWG (Niederspannungsrichtlinie), 98/37/EG (EG Maschinenrichtlinie) und 2000/14/EG (Gerauschrichtlinie) entsprechen. Zur sachgerechten Umsetzung der in den EG-Richtlinien genommen Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und/oder technische Spezifikation(en) herangezogen: EN 55014-1, EN 55014-2, EN 50144, HD 400.1, HD 400.3, EN 61000-3-2:1995, EN 61000-3-3: 1995, EN 774.

gemessener Schalleistungspegel * 95 dB (A) * Prüfstelle: DPLF, D-34114 Kassel

garantieter Schalleistungspegel * 97 dB (A)

Konformitätsbewerungsverfahren nach Anhang VI / Richtlinie 2000/14/EG

Huskvarna, 12.12.2002 Bo Andreasson, Technischer Leiter

F

Für these Elektrowerzeug leisten wir unabhängig von den Verpflichtungen des Handlers aus dem Kaufvertrag gegenüber dem Endabnehmer wie folgt Garantie: Die Garantiezeit beträgt 24 Monate und beginnnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Bei kummerziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleiße und Schäden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Garantieaustausch erstrekt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen)dürfen nur von autorisierten Werkstätten oder vom Werkskundendienst durchgeführt werden. Bei Fremdeingriff erlischt die Garantie.

Porto, Versand- und Nachfolgekosten gehen zu Lasten des Käufers.
