MANUALE UTENTE SIN 006 SAECO

Ci congratuliamo con Voi per l'acquisto di questa macchina per caffe èpresso, di qualità superiore, e vi ringraziamo per la fiducia accordataci.

Prima di mettere in funzione la macchina, vi consigliamo di leggere attendamente le istruzioni per l'uso che vi spiegano come utilizzarla, pulirla e mantenerla in perfetta efficienza.

La macchina per caffe è indicate per preparare 1 o 2 tazze di caffe espresso ed è dotata di un tubo orientabile per l'erogazione del vapore e dell'accua calda. I comandi sulla parte anteriore dell'apparecchio sono contrassegnati con i simboli di facile interpretazione. Il corpo della macchina dall'elegante design è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Attenzione: Non si assumono responsabilità per eventuali danni in caso di:

• Impiego errato e non conformeagli scopi previsti;
• Riparazioni non eseguite presso centri di riparazione autorizzati;
• Impiego di pezzi di ricambio e accessori non originali.
  In questi casi viene a mancare la garanzia.

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle alla macchina per caffe qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi non trattati del tutto o insufficientemente nelle presenti istruzioni, rivolgersiagli specialisti competenti.

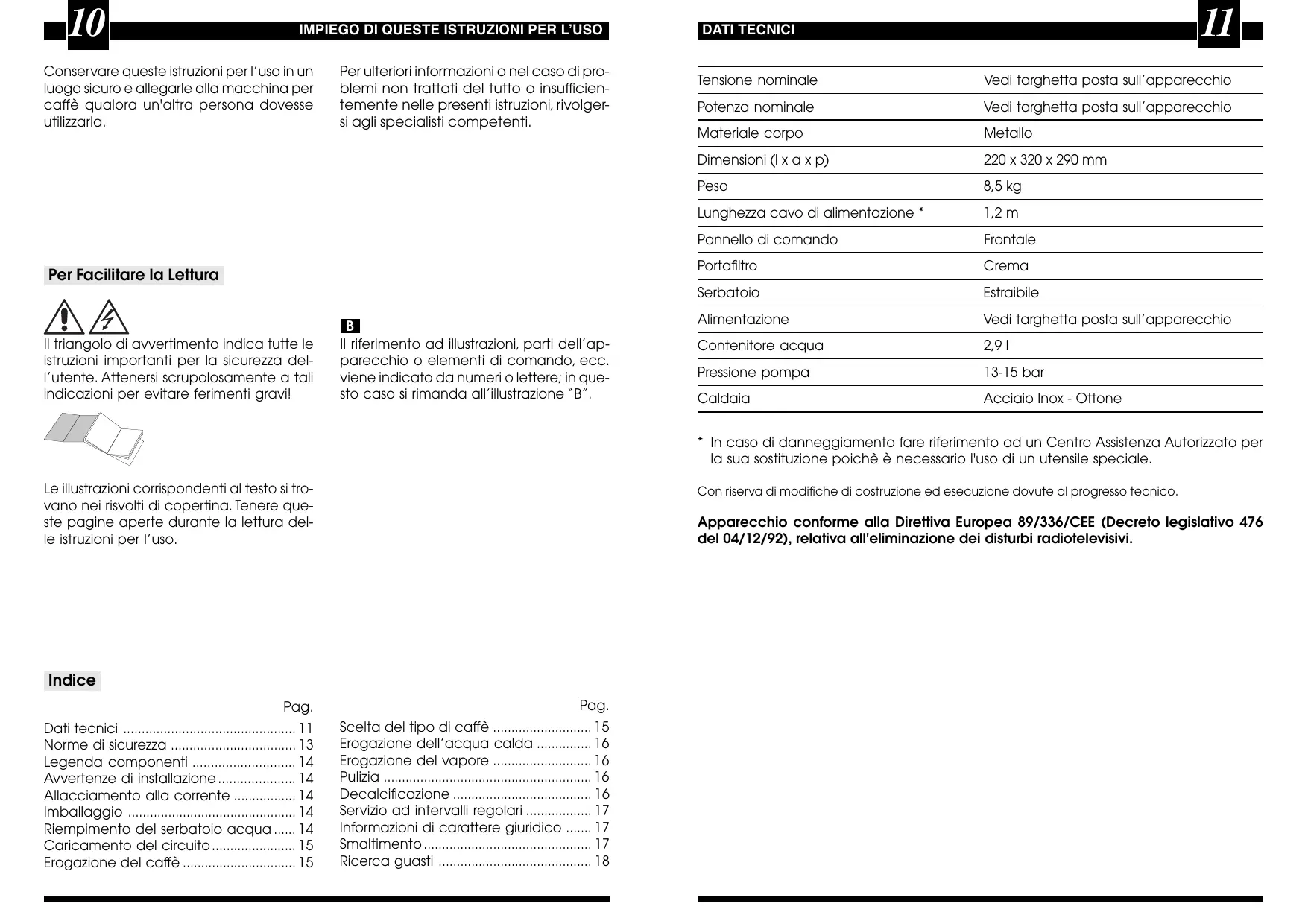

Per Facilitare la Lettura

Il triangolo di avventimento indica tutte le istruzioni importanti per la sicurezza dell'utente. Attenersi scrupolosamente a taliindicazioni per evitare ferimenti gravil!

Le illustrazioni corrispondenti al testo si trovano nei risvolti di copertina. Tenere queste pagine aperte durante lagettura delle istruzioni per l'uso.

B

Il riferimento ad illustrazioni, parti dell'apparecchio o elementi di lavoro, ecc. viene indicato da numero o lettere; in quello caso si rimanda all'illustrazione "B".

#

Pag.

Pag.

Dati tecnici 11

Normedisicurezza 13

Legendacomponenti 14

Avvertenze di installmente 14

Allacciamento alla corrente 14

Imballaggio 14

Riempimento del serbatoio acqua...... 14

Caricamento del circuito 15

Erogazione del caffe 15

Scelta del tipo di caffe 15

Erogazione dell'acqua calda 16

Erogazione del vapore 16

Pulizia 16

Decalcificazione 16

Servizio ad intervalli regolari 17

Informazioni di carattere giuridico .... 17

Smaltimento 17

Ricerca guasti 18

DATI TECHNICI

Tensione nominale	Vedi targhetto posta sull'apparecchio
Potenza nominale	Vedi targhetto posta sull'apparecchio
Materiale corpo	Metallo
Dimensioni (I x a x p)	220 x 320 x 290 mm
Peso	8,5 kg
Lunghezza cavo di alimentazione *	1,2 m
Pannello di dato	Frontale
Portafiltro	Crema
Serbatoio	Estraibile
Alimentazione	Vedi targhetto posta sull'apparecchio
Contenitore acqua	2,9 I
Pressione pompa	13-15 bar
Caldaia	Acciaio Inox - Ottone

• In caso di danneggiamento fare riferimento ad un Centro Assistenza Autorizzato per la sua sostituzione poichè è necessario l'uso di un utensile speciale.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso technique.

Apparecchio conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisi.

A

B

C

D

E

Non mettere a contatto dell'acqua le parti
sotto corrente: pericolo di cortocircuito!
Non utilizzare il coperchio superiore come
scaldatazze.

Destinazione d'uso

La macchina per caffe è prevista esclusivamente per impiego domestico. É vieta to apportare modifiche tecniche ed agli impiego illecito, a causa dei rischi cheassi comportano!

A Alimentazione di corrente

Allacciare la macchina per caffe sono ad una presa di corrente adeguata. La tensione deve corrispondere a quella indica alla sulla targhetto dell'apparecchio.

B Cavo d'alimentazione

Non usare la macchina per caffe se il cavo d'alimentazione è difettioso. Far sostituire subito da specialisti competenti i cavi e le spine difettosi. Non far passare il cavo d'alimentazione per angoli e su spigoli vivi, soprà oggetti molto caldi e proteggerlo dall'olio. Non portare o tirare la macchina per caffe tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate. Evitare che il cavo d'alimentazione cada liberamente da favoli o scaffali.

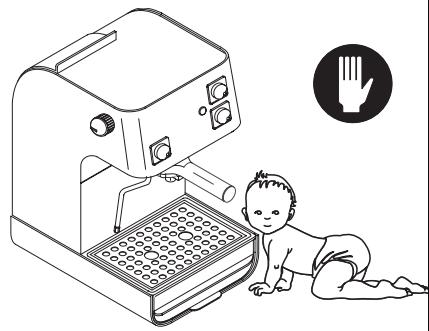

C Protezione di altre persona

La macchina per caffe deve essere utilizzata solo da persone adulte: assicurarsi che nessun bambino abbia la possibilità di giocarci.

Ubicazione

Sistemare la macchina per caffe in luogo sicuro, dove nessuno possa rovesciarla o venirne ferito: acqua calda o vapore potrebbero fuoriuscire: pericolo di scottatur! Non usare la macchina per caffe al-l'aperto. Non posare la macchina su superfici molto calde e/o nelle vicinanze di fiamme aperte per evitare che la carcassa fonda o comunque si danneggi.

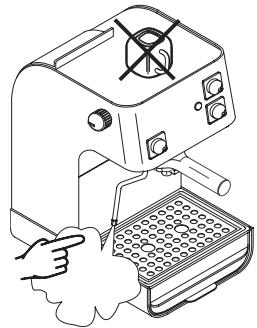

D Pericolo di usioni

Non di dirigere contro se stessi o altri il getto di vapore o di acqua calda. Usare sempre le apposite maniglie o manopole. Toccare i beccucci sostanto nella zona provvista di protezioni anti-scottature. Non utilizzato il coperchio superiore come scaldatazze.

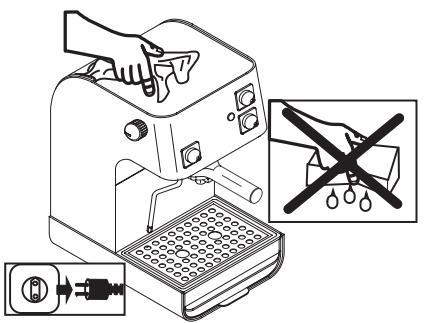

E Pulizia

Prima di pulire la macchina è indispensableabile disinserire tutti i tasti e poi staccare la spina dalla presa di corrente. Inoltre, aspettare che la macchina si raffreddi. Mai immergere la macchina nell'acqua! è severamente vietato cercare d'intervenire all'interno della macchina.

F Spazio per l'uso e la manufenzione

Per il corretto e buon funzionamento della macchina per caffe si consiglia quando segue:

• scegliere un piano d'appoggio ben livellato;
• scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente fácilmente accessibile;
• prevedere una distanza minima delle pareti della macchina, come indicate in figura.

Custodia della macchina

Quando non è in uso, disinserire la macchina e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibili ai bambini.

■ Riparazioni / Manutenzione

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Non mettere in funzione un apparecchio difettoso. Non riparare o smontare l'apparecchio personalamente: in caso di interventi non eseguiti a regola d'arte si declina agli responsabilità per eventuali danni.

Norme antincendio

Non utilizzato la macchina in ambienti dove sono presenti sostanze esplisive. In caso di incendio utilizzato estintori ad anidride carbonica (CO_2) . Non utilizzato acqua o estintori a polvere.

Legenda

1 Serbatoio dell'acqua
Spia luminosa verde apparecchio pronto per l'uso
3 Interruftore generale
4 Innesto per il portafiltro
5 Interruptatore caffe
6 Interrupttore vapore
7 Tubo vapore
8 Pomello acqua calda/vapore
9 Vasca raccogligocce e relativa griglia

10 Coperchio
11 Cavo di alimentazione
12 Tramoggia di caricamento
13 Cassetto accessory

Accessori

6 Portafiltro
H Misurino

Avvertenze di Installazione

Prima di installare la macchina, atteneri alle seguenti prescrizioni di sicurezza:

• sistemare la macchina in un luogo sicuro;
  accertarsi che i bambini non abbiano la possibilità di giocare con la macchina;
• evitare che la macchina venga collocata su superfici molto calde o vicino a fiamme aperte.

La macchina per caffe è ora pronta per essere allacciata.

Attenzione! Qualora venga utilizzata una prolunga accertarsi che abbia una sezione minima di 1mm^2 ed essere dotata di spina/presa tripolare.

La tensione dell'apparecchio è stata impostata in fabbrica. Verificare che la tensione della rete corrisponda alle indicatori riportate sulla targhetto d'identificazione posta sul fondo dell'apparecchio.

Verificare che l'interruttore generale (3) sia in posizione "0", quando collegare l'apparecchio alla rete elettrica inserendo la spi-na nella presa di corrente.

Allacciamento alla corrente

La corrente elettrica può essere pericolosa! Di conseguenza, atteneri sempre scrupolosamente alle norme di sicurezza.
La macchina per caffe devesere allacciata ad una presadi corrente adeguata. La tensione devecorristere a quellaindicata sulla targhettdell'apparecchio.
Non usare mai cavi difettosi! I cavi e le spine difettosi devono essere sostituiti immediatamente da specialisti autorizzati.

Imballaggio

L'imballaggio originale è stato progettato e realizato per proteggere l'apparecchio durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle "Norme di sicurezza" riportate alle page 12-13.

Riempimento del serbatoio acqua

Rimuovere la vaschetta di recupero (9)

MESSA IN FUNZIONE ED IMPIEGO

e il cassetto per accessori (13).
12 Estrarre il serbatoio dell'acqua.
14 Sciacquarlo e riempirlo con acqua fresca, evitando di immetterne una quantità eccessiva.
13 Reinserire il serbatoio nella sua sede, avendo cura di di immergere nell'acqua l'apposto tubo di pescaggio ed evitando di piegarlo.

• Reinserire la vaschetta di recupero (9) ed il cassetto per accessori (13).

É possibile aggungere acqua anche senza togliere il serbatoio, immettendola direttamente alla tramoggia di caricamento (12).

Immettere nel serbatoio sempre e sostanto acqua fresca non gassata: acqua calda nonché altri liquidi possono danneggiare il serbatoio.

Non mettere in funzione la machinezza acqua: accertarsi che ve ne sera a sufficientia all'interno del serbatoio.

Caricamento del circuito

Prima di ogni messa in funzione, dopo che la macchina non è stata usata per molto tempo, dopo aver esaurito l'acqua e dopo il prelievo del vapore, il circuito della macchina deve essere ricaricato.

16 Dirigere il tubo vapore sopra la vasca raccogligocce. Aprire il pomello (8) "Acqua calda/vapore" finché non fuoriesce un getto regolare di acqua. Chiude re il pomello.

Inserire il portafiltro (G) nella sede (4) per permetterne un buon preriscaldamento. La macchina ora è pronta per l'erogazione del caffe.

Erogazione del caffe

Premere l'interruftore generale (3) ed attendere che la spia verde (2) si illumini, ad indicate che la macchina è alla giusta temperatura.

15 Versare 1 o 2 misurini rasi di caffe macinato nel filtrlo, alla premerlo, per ottenere uno o due caffe.

Con lo speciale portafiltro "Crema" (G) di cui è dotato l'apparecchio, non occorre cambiare filtro per ottenero uno o due caffe.

17 Inserire il portafiltro dal basso nella caldaia di riscaldamento dell'acqua e fissarlo ruotandolo da sinistra verso destra fino al suo bloccaggio completo. Lasciare la presa dal manico portafiltro. Unsystema automatico riporta ora leggermente il manico del portafiltro verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro.

18 Prelevare 1 o 2 tazzine e posizionarle除去 al portafiltro; verificare che siano correttamente posizionate除去 ai fori di uscita del caffe.

Attendere che la spia verde (2) si illumini,\ quindi premere l'interrutatore (5) "Caffè".

Attendere che le tazzine siano sufficien-temente piene e disinserire l'interruttore (5) "Caffè".

Attendere qualche secondo quindi estrarre il portafiltro e vuotarlo dai fondi residui.

Notadi pulizia:mantenere pulito il filtrodel portafiltrerostraendolo dallapropria sede e lavandolo con acqua.

Scelta del tipo di caffe

In linea di massima si sono utilizzato tutti i tipi di caffe è existenti in commercio. Tuttavia, il caffe è un prodotto naturale ed il suo gusto cambia in funzione dell'origine e della miscela; è preferibile quindi provarne varietipi, al fine di trovare quello che meglio si addice ai gusti personali. Per miglioriori risultati si consiglia comunique di utilizzare miscele espressamente preparate per machine espresso.

Erogazione dell'acqua calda

19 Sistemare una tazza o un bicchiere da te sosto al tubo vapore.

Aprirle pomello (8) "Acqua calda/vapore", per la fuoriuscita dell'acqua fino alla quantità desiderata, chiudere il pomello (8).

Pericolo di scottature!

All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

Erogazione del vapore

Premere l'interruttore (6) "Vapore": la spia verte (2) si spegne. Alla successiva riaccensione la macchina è alla giusta temperatura.

16 Dirigere il tubo vapore sopra la vasca raccogligocce, après il pomello (8) "Acqua calda/vapore" per quale istante, in modo da far uscire l'acqua residua dal tubo; in breve tempo comincera ad uscire solo vapore. Chiudere il pomello (8).

20 Sistemare una tazza o un bicchiere除去 al tubo vapore.

Immergere il tubo vapore nel liquido da riscaldare e aprir il pomello (8); far ruotare il recipiente con lenti movimenti dal basso verso l'alto, per rendere uniforme il riscaldamento.

Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (8) e riportare in posizione iniziale l'interrutatore (6) "Vapore".

Pericolo di scottature!

Il tubo di erogazione vapore puoraggiungere temperature elevate: evita re di toccarlo direttamente con le mani.

Pulizia

La manutenzione e la pulizia possono essere effettuate soltanto

quando I'apparecchio è freddo escollegato alla rete elettrica.

Non immergere I'apparecchio nell'acqua e non insertire i comnella lavastoviglie.

Non utilizzare oggetti acuminati o prodotti chimici aggressivi per la

Si consiglia di pulire quotidianamenserbatoio dell'acqua e di riempirlo acqua fresca.

Dopo aver riscaldato il latte, preleva- na piccola quantità di acqua calda a pulizia del tubo.

Per la pulizia dell'apparecchio utilizzan panno morbido inumidito di acqua.

Per la pulizia del portafiltro procede-ome segue:

rarrre il filtrlo (A), immergerlo in acqua.
alda e lavarlo con cura.

lire l'interno del portafiltro cercando non danneggiare lo spillo e l'anello tenuta.

Decalcificazione

• La formazione del calcare avviene con l'uso dell'apparecchio; la decalcificazione è necessaria agli 4-6 mesi di utilizzo della macchina o quando si osserva una riduzione della porta dell'acqua.

Qualora si voglia eseguirla personale, si cui utilizzare un prodotto calcificante per macchine da caffe di tipo tossico e/o nocivo, comunamente re- bile in commercio.

Attenzione! Non utilizzato in nessun caso l'aceto come

decalcificante.

Miscelare il decalcificante con acua come specificato sulla confezione, el prodotto decalcificante e riempire il serbatoio dell'acqua; insere il serbatoniella macchina.

Icendere la macchina premendo I'in-

INFORMAZIONI DI CARATTERE GIURIDICO - SMALTIMENTO

terrutlore generale.

• Dirigere il tubo vapore sulla vasca raccogli gobce.
  16 Prelevare ad intervalli (una tazza per volta) l'intero contento del serbatoio dell'acqua ruotando il pomello vapore in senso antiorario; per fermare l'erogazione ruotare il pomello (8) in senso orario.
• Durante i singoli intervalli si deve lasciare agire per circa 10-15 minuti.
  Terminata la soluzione decalcificante, estrarre il serbatoio dell'acqua, sciacquareo e riempirlo con acqua fresca potabile.
  13 Reinserire il serbatoio nella macchina; vuotare 2/3 del contento del serbatoio dell'acqua ruotando il pomello vapore in senso antiorario; per fermare l'erogazione ruotare il pomello in senso orario.
  16 Lasciare riscaldare la macchina e vuotare il rimanente contento del serbatoio dell'acqua ruotando il pomello vapore in senso antiorario; per fermare l'erogazione ruotare il pomello in senso orario.

Qualora si utilizzizi un prodotto diverso da quello consigliato si raccomanda di rispetto comunique le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.

Servizio ad intervalli regolari

Il servizio ad intervalli regolari da parte di un Centro di Assistenza Autorizzato prolonga la durata e l'affidabilità della macchina. Conservare l'imballo originale che potra servire da protezione durante il trasporto.

Informazioni di carattere giuridico

• Le presenti istruzioni per l'uso contengo- no le informazioni necessarie per I'im

piego corretto, per le funzioni operativ e la manutenzione accurata dell'apparecchio.

• Queste conoscenze e l'osservanza delle presenti istruzioni rappresentano la premessa per un uso sansa pericolo nel piano rispetto della sicurezza in caso di funzionamento e manutenzione dell'apparecchio.
• Se si desiderano ulteriori informazioni, o se dovessero subentrare particolari problemi che si ritiene nelle presenti istruzioni d'uso non siano stati spiegati con sufficiente chiarezza, preghiamo di rivolgersi al rivenditore locale o direttamente alla ditta costruttrice.
• Inoltre facciamo notare che il contentuto di queste istruzioni d'uso non è parte di una convenzione precedente o più esistente, di un accordo o di un contratto legale e che non ne cambiano la sostanza. Tutti gli obblighi del costruttore si basano sul relative contratto di compravendita che contieneanche il regolamento completo ed esclusivo riguardo alle prestazioni di garanzia. Le norme di garanzia contrattuali non vengono né limitate né estese in base alle presenti spiegazioni.
• Le istruzioni per l'uso contengono informazioni protette dal diritto d'autore. Non è permesso fotocopi, arle o tradurle in un'altra linguaswana previo accordo scritto da parte del Costruttore.

Smaltimento

• Renderere inutilizzabile gli apparecchi non più in uso.
• Staccare la spina della presa e tagliare il cavo elettrico.
• Consegnare gli apparecchi fuori a un centro di raccolta idoneo.

Guasto	Cause possibili	Rimedio
Il caffe non sgora o sgorga solo a gobce	Mancanza di acqua	Rabboccare con acqua (pag. 14)
	Macinazione troppo fine	Sostituire il tipo di caffe
	Caffè premuto nel portafiltro	Smuovere il caffe macinato
	Troppo caffe nel portafiltro	Ridurre la quantità di caffe utilizzando il misurino
	Pomello (8) "Acqua calda/ vapore" aperto	Chiudere il pomello
	Apparecchio calcificato	Decalcificare l'apparecchio (pag. 16)
	Elemento filtrante della testa distributrice otturato	Pulire I'elemento filtrante
	Filtro nel portafiltro otturato	Pulire il filtrio (pag. 16)
	Il manico portafiltro non è stato portato nella posizione di funzionamento	Portare il manico portafiltro nella giusta posizione (pag. 15)
Il caffe sgorga troppo velocamente, non si forma la crema	Troppo poco caffe nel portafiltro	Aggiungere caffe (pag. 15)
	Caffè vecchio o non adatto	Usare una miscela diversa (pag. 15)
Il caffe sgorga dai bordi del portafiltro	Portafiltro insertito male nella testa distributrice	Inserire correttamente il portafiltro (pag. 15)
	Bordo superiore del portafiltro sporco	Pulire il bordo del portafiltro
	Guarnizione della caldaia sporca o usurata	Pulire o sostituire la guarnizione
	Troppo caffe nel portafiltro	Ridurre la quantità di caffe utilizzato il misurino
Non si forma la schiuma del latte	Latte non adatto	Controllare il tenore del grasso
Il caffe è troppo freddo	La spia (2) "Apparecchio pronto per l'uso" non era illuminata quando è stata premuto l'interruttore (5) "Caffè"	Attendere che la spia si illumini prima di premere l'interruttore (5) "Caffè"
	Portafiltro non inserto per il preriscaldamento	Preriscaldare il portafiltro (pag. 15)
	Tazzine non preriscaldate	Preriscaldare le tazzine

Guasto	Cause possibili	Rimedio
La pompa è molto rumorosa	Manca acqua nel serbatoio	Rabboccare con acqua (pag. 14)
